如何利用全站仪进行测绘通过全站仪进行测绘的技术在现代测绘领域中具有重要的地位和作用。
全站仪是一种高精度、高效率的测量仪器，被广泛应用于建筑工程、土地测绘、地质勘探等领域。
本文将从全站仪的原理、测量方法以及应用案例等方面展开讨论，旨在探讨如何利用全站仪进行测绘。
一、全站仪原理及构成全站仪主要由望远镜、测距仪、倾角传感器等组成。
望远镜通过观察目标点和测量计量杆上的刻度线来测量水平方向的角度；测距仪则利用光电传感器测量目标点与仪器之间的距离；倾角传感器则用于测量仪器在垂直方向上的倾斜角度。
全站仪通过综合这些数据来计算目标点在空间三维坐标系上的位置。
二、全站仪的测量方法1. 空间三角测量法空间三角测量法是利用全站仪进行测绘的基本方法之一。
在具体操作时，首先选择一个已知位置作为控制点，然后利用望远镜观测目标点的水平方向角度和垂直方向角度，并使用测距仪测量目标点与仪器之间的距离。
通过这些数据的综合计算，可以得到目标点的坐标。
该方法精度较高，适用于大面积测量。
2. 反射板法反射板法是全站仪测量的一种常见方法。
在实际测量中，目标点贴有特殊材质的反射板，利用全站仪测量仪器到反射板之间的距离，并观测反射板在水平和垂直方向上的角度。
通过测量数据的处理，可以计算出反射板所代表的目标点的坐标。
这种方法精度较高，适用于较小的区域测量。
三、全站仪的应用案例1. 建筑工程测量全站仪在建筑工程测量中起到了关键的作用。
比如，在土地平整工程中，可以利用全站仪对地面高差进行精确测量，以确保土地平整度的合格。
在建筑领域中，全站仪可以用于测量建筑物的水平和垂直方向角度，以及不同构件之间的距离，为建筑工程的设计和施工提供准确的数据和参考。
2. 地质勘探测量全站仪在地质勘探中也得到了广泛的应用。
例如，在矿山勘探中，全站仪可以用于测量矿石堆积的体积，以及矿山地貌的特征，为矿产资源的开发和利用提供重要的数据支持。
此外，在地震勘探中，全站仪也可以用于测量地震震源的位置和深度，从而对地震活动进行研究和预测。
如何进行建筑物倾斜监测和变形分析建筑物倾斜监测和变形分析是确保建筑物安全性和可持续性的重要环节。
随着城市化进程的不断推进，建筑物的数量和高度也在迅速增加，因此对建筑物进行倾斜监测和变形分析变得尤为重要。
本文将探讨如何进行建筑物倾斜监测和变形分析的方法和工具。
一、引言建筑物的倾斜和变形是由于地基沉降、地震、土壤液化等原因引起的。
倾斜和变形可能会导致建筑物结构的损坏，甚至威胁到人员生命安全。
因此，及早发现和监测建筑物的倾斜和变形是十分必要的。
二、建筑物倾斜监测方法1. 全站仪监测法全站仪是一种利用电子、计算机和光学等技术进行测量和观测的仪器。
它可以对建筑物进行全方位的测量，准确地获取建筑物的坐标位置和姿态参数。
通过将测量数据与基准点进行比对，可以得出建筑物的倾斜情况。
2. 激光扫描监测法激光扫描技术是一种高精度、非接触式的监测方法。
它通过激光束扫描建筑物表面，记录下每个点的坐标位置和高程信息。
通过多次扫描的数据对比，可以检测出建筑物的倾斜和变形情况。
3. GPS监测法全球定位系统（GPS）可以通过卫星的定位信息来确定测量对象的准确位置。
利用GPS技术进行建筑物的倾斜监测，可以实现远程监测和实时数据传输，提高监测效率和准确性。
三、建筑物倾斜监测工具1. 倾斜计倾斜计是一种专门用于测量和监测倾斜角度的仪器。
它可以通过感应器和测量设备测得建筑物的倾斜角度，并将数据传输到监测系统中进行分析和处理。
2. 加速度计加速度计可以测量和记录物体加速度、速度和位移等动态参数。
将加速度计应用于建筑物倾斜监测中，可以实时地获取建筑物的加速度变化情况，从而间接推算出倾斜和变形的情况。
3. 数据采集系统数据采集系统是建筑物倾斜监测中十分重要的工具。
它可以实时采集、存储和传输监测数据，为后续的倾斜分析提供支持。
一般数据采集系统会与其他监测仪器相结合，形成一个完整的监测系统。
四、建筑物变形分析方法1. 模型试验法模型试验法是通过建立建筑物的缩比模型，并在实验室中对其进行物理试验来模拟实际的倾斜和变形情况。
全站仪的倾斜角测量方法与技巧在进行建筑工程或土木工程时，全站仪是一个不可或缺的测量设备。
它可以准确测量目标物体的坐标、高度和角度等信息，为工程施工提供重要的数据。
其中，全站仪的倾斜角测量方法与技巧是非常关键的，下面我们将进行探讨。
首先，倾斜角是指目标物体相对于水平面的倾斜程度。
在测量使用全站仪时，往往需要考虑目标物体的倾斜角，以便得到准确的测量结果。
常用的全站仪倾斜角测量方法有两种：一种是通过仰角和水平角的测量结果计算出倾斜角，另一种是通过使用倾斜传感器直接测量倾斜角。
第一种方法需要通过全站仪测量目标物体的仰角和水平角。
仰角是指目标物体相对于测量仪器的垂直角度，水平角是指目标物体在水平面上的角度。
其中，仰角的测量可以通过全站仪自带的垂直准线测量功能来实现，而水平角的测量则通过全站仪自带的水平准线测量功能来完成。
在测量完成后，通过简单的几何运算可以计算出目标物体的倾斜角。
第二种方法则是使用全站仪自带的倾斜传感器来直接测量目标物体的倾斜角。
倾斜传感器可以感知目标物体的倾斜状态，并将倾斜角度转化为电信号进行输出。
在使用过程中，只需将倾斜传感器安装在全站仪上，并将其与目标物体接触，即可读取倾斜角的测量结果。
这种方法操作简单、准确度高，尤其在针对大范围斜面进行测量时，更为常用。
除了测量方法之外，倾斜角的测量技巧也是需要掌握的。
首先，在进行测量之前，必须确保全站仪的准确校准。
校准包括水平校准和垂直校准两个步骤，通过调整仪器内部的水平和垂直仪器，保证其准确度和稳定性。
特别是在进行倾斜角测量时，准确的校准可以提高测量精度。
其次，在实际操作中，需要注意选取合适的测量位置和角度。
测量位置应该选择在目标物体的稳定区域，避免选择容易变形或易受外力影响的位置。
此外，在测量目标物体的倾斜角时，应尽量选择适当的角度，使得观测结果更加准确。
如果目标物体的倾斜角度较大，可以考虑选择更近距离的测量位置，以提高测量的可靠性。
最后，倾斜角测量结果的处理也是非常关键的。

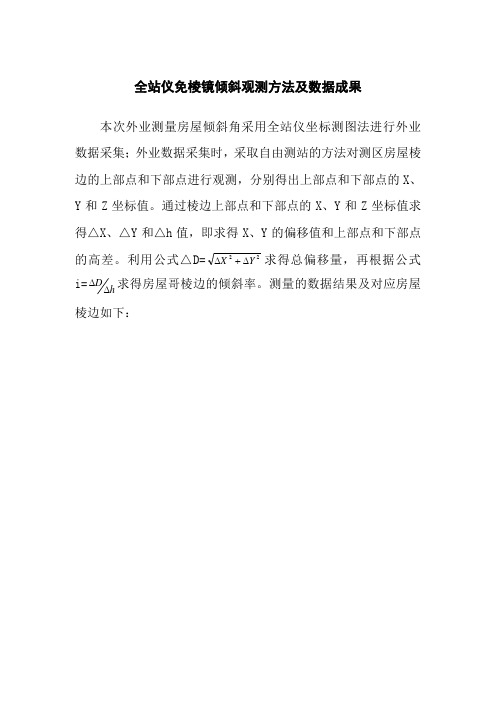

全站仪免棱镜倾斜观测方法及数据成果
本次外业测量房屋倾斜角采用全站仪坐标测图法进行外业数据采集；外业数据采集时，采取自由测站的方法对测区房屋棱边的上部点和下部点进行观测，分别得出上部点和下部点的X 、Y 和Z 坐标值。
通过棱边上部点和下部点的X 、Y 和Z 坐标值求得△X 、△Y 和△h 值，即求得X 、Y 的偏移值和上部点和下部点的高差。
利用公式△D=
2
2Y X ∆+∆求得总偏移量，再根据公式
i=h D ∆∆求得房屋哥棱边的倾斜率。
测量的数据结果及对应房屋棱边如下：
建筑倾斜观测记录表地点：日期：仪器型号：
班级：天气：
测量房屋倾斜对应的点号图
笃行楼（崇实楼）。
建筑物倾斜观测方法建筑物的倾斜是指建筑物在竖直方向上的倾斜程度，它对于建筑物的稳定性和安全性具有重要的影响。
因此，为了及时发现建筑物倾斜情况并采取相应的措施进行修复，建筑物倾斜观测方法显得尤为重要。
建筑物倾斜观测方法可以分为传统的测量方法和现代的无线传感器监测方法。
传统的测量方法主要包括全站仪测量法、水准测量法和斜角仪测量法。
全站仪测量法是通过在建筑物各个测点测量其相对高程和平面坐标的变化，从而计算出建筑物的倾斜程度。
水准测量法是通过测量建筑物的标高，然后比较各个测点的标高变化，得出建筑物的倾斜情况。
斜角仪测量法是通过在建筑物上设置斜角仪，测量其与水平方向的夹角，从而判断建筑物的倾斜程度。
传统的测量方法需要人工操作，测量周期长，且受到天气等因素的影响，因此有一定的局限性。
现代的无线传感器监测方法则利用无线传感器网络来实时监测建筑物的倾斜情况。
无线传感器可以在建筑物的关键位置安装，通过测量倾斜角度和倾斜速率来实时监测建筑物的倾斜情况。
无线传感器监测方法具有实时性强、准确度高、测量周期短的优势。
同时，无线传感器可以远程传输数据到监测中心，监测人员可以通过网络实时获取数据，及时发现和分析建筑物的倾斜情况，为后续的修复和维护提供依据。
在实际的建筑物倾斜观测中，我们需要考虑以下几个因素：首先，选择合适的测量点位。
测量点位的选择应该涵盖建筑物的关键位置，包括底部、顶部、中部等，以确保测量结果的准确性和全面性。
其次，选择合适的测量设备。
测量设备的选择应该根据实际情况来确定，包括测量精度、测量范围、测量周期等因素。
传统的测量方法需要使用仪器设备进行测量，而无线传感器监测方法则需要选择合适的传感器设备。
再次，进行数据处理和分析。
测量到的数据需要进行处理和分析，以得出建筑物的倾斜情况。
传统的测量方法需要进行数据的计算和比较，而无线传感器监测方法可以通过软件系统自动进行数据处理和分析，减少人工的操作。
最后，根据测量结果采取相应的修复和维护措施。
全站仪的筒仓倾斜观测的方法和应用全站仪是一种高精度的测量仪器，常用于测量土地、建筑物、道路等工程项目中的各种参数。
筒仓在许多工业领域中被广泛应用，因此对筒仓的倾斜进行观测和监测显得尤为重要。
本文将介绍全站仪的筒仓倾斜观测方法和应用。
一、全站仪筒仓倾斜观测的方法筒仓倾斜观测是通过全站仪的测量功能来实现的，主要包括水平定位和倾斜测量两个步骤。
1.水平定位使用全站仪进行筒仓倾斜观测之前，首先需要进行水平定位。
水平定位是指通过调整全站仪的水平仪，使其水平仪指针指向中心位置。
水平定位主要包括寻找目标、设置基准点和调整水平仪三个步骤：（1）寻找目标：在筒仓内选取一个稳定的目标点，通常选择筒仓内壁上的一处固定位置；（2）设置基准点：以寻找到的目标点为基准点，通过全站仪的水平仪进行调整，使其指针指向基准点；（3）调整水平仪：根据水平仪的指示，用全站仪的调节螺钉调整水平仪，使其指针指向基准点。
2.倾斜测量水平定位完成后，即可进行筒仓的倾斜测量。
倾斜测量主要包括安装全站仪、观测倾斜角度和记录测量数据三个步骤：（1）安装全站仪：将全站仪安装在筒仓内，通常选择离固定目标点较远且位置稳定的地方；（2）观测倾斜角度：通过全站仪的仰角测量功能，对筒仓的倾斜角度进行观测。
仰角测量是指通过调整全站仪的仰角，使其准确对准目标点，并记录仰角值；（3）记录测量数据：将通过全站仪测量得到的倾斜角度数据记录下来，通常以表格或图表的形式进行记录，以便于后续分析和应用。
二、全站仪筒仓倾斜观测的应用1.筒仓倾斜观测和监测筒仓在许多工业领域中被广泛应用，如化工、粮食、石油等。
筒仓的倾斜对其中物料的堆放和流动具有重要影响。
通过全站仪的倾斜观测，可以及时获取筒仓的倾斜情况，为筒仓的维修和安全管理提供依据，避免因倾斜导致的事故和损失。
2.建筑物倾斜监测在建筑工程中，建筑物的倾斜会给工程质量和安全带来隐患。
通过全站仪的筒仓倾斜观测，可以监测建筑物的倾斜情况，及时发现和解决倾斜问题，保证建筑物的稳定性和安全性。
全站仪倾斜观测方法探讨
摘要: 建筑物倾斜观测的方法一般有：经纬仪投影法，观测水平角法，前方交会法三种，但是有的建筑物不知道高度，未埋预埋件，观测条件极差的情况下，常规的观测方法变得很困难，因此，探求一种新的观测方法是很必要的。
文章介绍在鸡石高速公路特大桥变形观测中，运用全站仪观测柱的倾斜的详细步骤和实现方法。
关键词: 全站仪; 倾斜观测; 方法
Abstract: the method of building oblique observation general: the theodolite projection method, observation level Angle method, forward intersection method three, but some buildings don’t know height, not buried embedment parts, observation of the poor conditions, the conventional observation method becomes difficult, therefore, to search for a new observation method is very necessary.
The article introduces the chicken in stone highway big bridge deformation observation, the use of tachometer observation column of tilt detailed steps and realization method.
Keywords: tachometer; Oblique observation; methods
中图分类号：TU74文献标识码：A 文章编号：
随着我国经济的发展,各种复杂而大型的建筑物日益增多。
在建筑物的建造过程中,由于建筑物基础的地质构造不均匀、土壤的物理性质不同、大气温度变化、地基的塑性变形、地下水位季节性和周期性的变化、建筑物本身的荷重、建筑物的结构及动荷载的作用,建筑物将发生沉降、位移、挠曲、倾斜及裂缝等现象,为了不影响建筑物的正常使用,保证工程质量和安全生产,同时也为今后合理地设计积累资料,必须在建筑物建设之前、施工过程中,以及交付使用期间,对建筑物进行变形观测。
实践证明,变形观测已经日益成为工程建设中的一项十分重要的工作内容。
所谓变形观测就是测定建筑物及其地基在其自身的荷载或外力作用下,一定时间段内所产生的变形量(包括水平位移、沉降、倾斜、扰度、裂缝等) 及其数据的分析和处理工作。
建筑物的变形观测主要包括沉降观测、倾斜观测以及
裂缝观测。
这里主要介绍鸡街—石屏高速公路(K87+984黑箐湾大桥)段的倾斜观测。
《工程测量规范》规定建筑物构筑物主体的倾斜观测应测定顶部及相应底部观测点的偏移值,然后推算主体倾斜值。
因为建筑物在施工和运行过程中的变形通常是缓慢的,所以在某一时间间隔内的偏移值相当微小。
为了保证观测结果的准确性必须对其进行精确观测和精确计算。
而传统的观测方法如经纬仪、测小角法经纬仪投点法,由于受仪器精度和观测条件的限制,观精度较低,文章阐述了基于全站仪的建筑物倾斜度观测的基本原理和基本方法对其精度进行了分析,并通过实例证明测量方法的可靠性。
1 倾斜观测基本原理
观测建筑物主体的倾斜变形,应测定建筑物顶部观测点相对于底部观测点的偏移值,再根据建筑物的高度,计算建筑物主体的倾斜度。
如图1 所示, 建筑物的倾斜观测必须在两个垂直的方向上进行。
如图1 所示,在某一点S 安置全站仪,照准柱顶某一标志点M ,并向下投影得点N ,然后在该点处做一个标志。
过一段时期,再用全站仪照准同一点M 。
由于建筑物已经发生倾斜变形, M 点已经不处于原来的位置,向下投点得到N′点。
N 与N′之间的距离ΔB 即为建筑物在与视线垂直方向上的偏移量。
再将全站仪移到另一个垂直的方向上,用同样的方法可以得到与视线垂直方向上的偏移量ΔA 。
利用矢量叠加的方法可以求得建筑物的总倾斜量Δ,即为
Δ= （1）
则建筑物的倾斜度可以用下式进行计算:
（2）
式中: H 为建筑物高度;α为倾斜角。
以上是在一个工作基点测量得到了建筑的倾斜度,如果我们再设置一个工作基点,采用以上相同的方法再测量一次,从理论上讲在两站分别测量的两组倾斜度应该是相同的值。
2 工程实例
2. 1 鸡街—石屏高速公路黑箐湾(K87+984)特大桥为例
从鸡街—石屏高速公路(K87+984黑箐湾大桥)段的观测计算，我们可以知道，纵横向偏移量为：0—15毫米，倾斜向量为：1—15.1毫米，倾斜量为：
1.5—
2.44毫米，这5棵桥柱，根据规范要求得到，在观测段间是安全的。
2.2圆形桥柱观测
Leica Flexline TS02全站仪,使用圆柱偏置程序，免棱镜观测桥柱。
转动仪器使⊿Hz为零时，测存测量成果，用这样的方法就得到桥柱C、D点的中心坐标X、Y和高程H。
2.3计算桥柱上下部的倾斜量
纵向位移量: △x = XD －XC
横向位移量:△y = YD－YC
合位移量: K =
合位移方向: a = arc tag (△x / △y)
倾斜量:I = tag a =K / h
式中:h为桥柱的高度( HD – HC ).
3 免棱镜全站仪在倾斜观测中的运用
3.1免棱镜的观测精度：（Leica Flexlinc TS02）徕卡TS02 全站仪免棱镜的测程1.5m－1200m. 表一
随着科学技术的进步,测绘仪器也在发生着翻天覆地的变化,免棱镜全站仪越来越受到测绘人员的青睐,其测量原理和文章中介绍的相同。
免棱镜全站仪
避免了司镜人员怕高的危险和被测点用棱镜对中误差的影响,这种测量技术经过理论和实践论证是完全可以运用到实践中的一种较好的测量技术,瑞士徕卡(L EICA) 公司生产的TCA2003全站仪,采用CCD 技术、马达驱动技术实现了棱镜目标的自动识别与照准,且目标无需灯光照明,改变了传统测量仪器需人工找准的缺陷,实现了测量的全自动化、智能化。
4 结语
随着建筑物的不断增高、增大,其稳定性和可靠性成为人们关注的焦点。
其中建筑物的倾斜度是衡量施工技术质量的重要指标之一。
变形观测在工业或民用建筑物的施工和运营阶段是非常重要的,只有及时地进行观测,才能够掌握和预测其变化规律,从而分析、研究和采取相应的安全措施,将危害降到最低。
文章以鸡街—石屏高速公路TS02系列全站仪为例,详细阐述了其观测过程。
实践表明运用这种新的观测方法可简化外业工作,提高工作效率。
参考文献：
李青岳《工程测量学》[G]测绘出版社，2011
尹晓东、李保平《变形监测技术及应用》[J]黄河水利出版社2011
《建筑变形测量规范》JGJ 8-2007
姜献东，等.工程测量[M].重庆：重庆大学出版社，2008.
徐佳.基于TCA2003 全站仪的变形监测系统研究[D].阜新：辽宁工程技术大学，2005.
涂群生.免棱镜全站仪在工程测量中的应用[J].黄石理工学院学报，2007，（10）:5-23
