图像分割技术在遥感图像处理中的应用技巧探讨引言:遥感图像处理是遥感技术的重要组成部分,通过对遥感图像进行分析和处理,可以获取地表的空间信息,用于地理信息系统、环境监测、城市规划等领域。
图像分割技术是遥感图像处理的一项关键技术,它可以将图像按照特定的规则划分成若干个区域,用于环境监测、土地分类、植被分析等任务。
本文将探讨图像分割技术在遥感图像处理中的应用技巧。
一、图像分割技术概述图像分割是将图像划分为不同的区域的过程。
在遥感图像处理中,图像分割可以分为基于区域的分割和基于边缘的分割。
基于区域的分割主要通过计算相邻像素的相似度来划分区域,而基于边缘的分割则着重于提取图像中的边缘特征。
二、基于区域的图像分割技术1. 阈值分割阈值分割是图像处理中最简单、最常用的方法之一。
它通过设定一个或多个阈值来将图像中的像素分成不同的区域。
在遥感图像处理中,可以根据像素的亮度或颜色来设定阈值,对不同的地物进行分割。
2. 区域生长区域生长是一种基于邻域相似性的图像分割方法。
它从一个或多个种子点开始,通过判断邻域像素与种子点像素的相似性来不断扩展区域。
在遥感图像处理中,可以选择特定的地物作为种子点,通过不断生长来分割图像。
3. 参数化聚类参数化聚类是一种将图像转化为特征空间中的聚类问题的方法。
它通过将图像中的像素转化为特征向量,并在特征空间中应用聚类算法来实现图像的分割。
在遥感图像处理中,可以选择适当的特征向量来表示地物的特征,然后应用聚类算法对图像进行分割。
三、基于边缘的图像分割技术1. 边缘检测边缘检测是图像处理中常用的一种方法,它可以提取出图像中的边缘特征。
在遥感图像处理中,可以通过边缘检测算法来提取地物的边界,从而实现图像的分割。
2. 基于图论的分割基于图论的分割方法将图像看作由节点和边构成的图,通过在图上定义能量函数,并通过最小化能量函数来实现图像的分割。
在遥感图像处理中,可以将地物像素看作图的节点,将边缘信息看作图的边,从而实现图像的分割。
卫星遥感图像处理中的图像分割算法使用技巧探究图像分割算法是卫星遥感图像处理中的重要环节,其作用是将图像分割成不同的区域或对象,以便更好地获取地理信息。
在卫星遥感图像处理中,图像分割算法的准确性和效率是至关重要的。
本文探究了卫星遥感图像处理中常用的图像分割算法以及使用技巧,旨在提供对于该领域的初学者以及研究人员有关卫星遥感图像处理中图像分割算法使用的指导。
一、图像分割算法的基本概念及分类图像分割是指将图像划分为若干互不相交的区域,每个区域内的像素具有相似的特性。
在卫星遥感图像处理中,常用的图像分割算法包括基于阈值的分割、区域增长法、边缘检测法以及基于机器学习的分割等。
1. 基于阈值的分割基于阈值的分割是一种简单且常用的分割算法。
该算法将图像的灰度值与设定的阈值进行比较,根据阈值的大小决定像素属于前景或背景。
常见的阈值分割算法包括全局阈值法、自适应阈值法以及基于直方图的阈值法等。
2. 区域增长法区域增长法是一种基于像素的分割算法,其原理是从种子点开始,根据预设的条件逐步扩展区域。
该算法通常需要提前设定一些种子点,并利用像素之间的相似性进行区域的扩张,直到满足停止条件。
区域增长法通常能更好地适应图像的复杂结构。
3. 边缘检测法边缘检测法是通过检测图像中不连续的强度变化来实现图像分割的算法。
该算法可通过检测图像中的边缘来分割出不同的区域。
常见的边缘检测算法有Sobel、Canny和Laplacian等。
4. 基于机器学习的分割基于机器学习的分割算法是近年来发展起来的一种先进的图像分割方法。
该算法通过训练模型,自动从图像中学习分割的规则。
常见的机器学习算法包括K-means聚类、支持向量机(SVM)、随机森林和深度学习等。
二、卫星遥感图像处理中图像分割算法的使用技巧在卫星遥感图像处理中,图像分割算法的使用技巧是影响分割结果准确性和效率的关键。
以下是一些在卫星遥感图像处理中使用图像分割算法的技巧:1. 选择适合的图像分割算法不同的图像分割算法适用于不同的图像特性和任务需求。

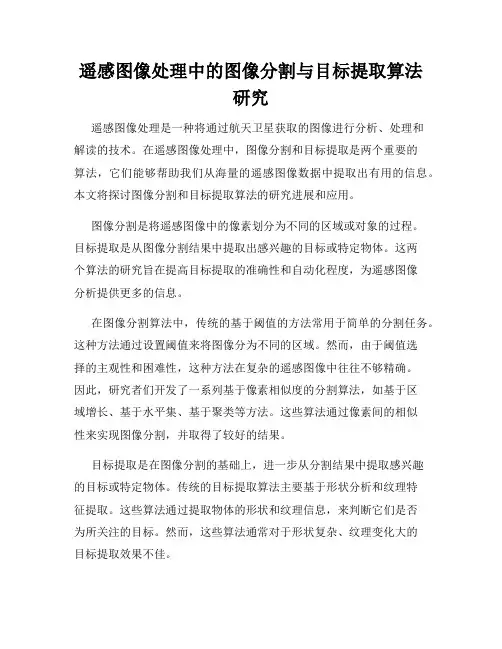

遥感图像处理中的图像分割与目标提取算法研究遥感图像处理是一种将通过航天卫星获取的图像进行分析、处理和解读的技术。
在遥感图像处理中,图像分割和目标提取是两个重要的算法,它们能够帮助我们从海量的遥感图像数据中提取出有用的信息。
本文将探讨图像分割和目标提取算法的研究进展和应用。
图像分割是将遥感图像中的像素划分为不同的区域或对象的过程。
目标提取是从图像分割结果中提取出感兴趣的目标或特定物体。
这两个算法的研究旨在提高目标提取的准确性和自动化程度,为遥感图像分析提供更多的信息。
在图像分割算法中,传统的基于阈值的方法常用于简单的分割任务。
这种方法通过设置阈值来将图像分为不同的区域。
然而,由于阈值选择的主观性和困难性,这种方法在复杂的遥感图像中往往不够精确。
因此,研究者们开发了一系列基于像素相似度的分割算法,如基于区域增长、基于水平集、基于聚类等方法。
这些算法通过像素间的相似性来实现图像分割,并取得了较好的结果。
目标提取是在图像分割的基础上,进一步从分割结果中提取感兴趣的目标或特定物体。
传统的目标提取算法主要基于形状分析和纹理特征提取。
这些算法通过提取物体的形状和纹理信息,来判断它们是否为所关注的目标。
然而,这些算法通常对于形状复杂、纹理变化大的目标提取效果不佳。
近年来,随着深度学习算法的发展,基于深度学习的目标提取算法得到了广泛的研究和应用。
深度学习通过构建深层神经网络模型,能够自动地从图像数据中学习特征表示和分类规则。
对于遥感图像处理中的目标提取任务,基于深度学习的算法往往能够取得更好的效果。
例如,基于卷积神经网络(CNN)的目标提取算法,能够学习到不同层次的特征表示,并结合全局和局部信息来实现目标的准确提取。
图像分割和目标提取算法在遥感图像处理中有广泛的应用。
例如,在农业领域,可以利用这些算法来提取作物的生长情况和病虫害的分布情况,从而做出精确的施肥和防治措施。
在城市规划和环境监测中,可以通过图像分割和目标提取算法来提取道路、建筑和植被等信息,实现城市规划和环境变化的监测。
高分辨率遥感数据分割步骤1.数据预处理数据预处理是分割过程中的第一步,其目的是为了提高图像的质量和减少干扰因素。
常见的预处理步骤包括辐射校正、几何校正和影像增强。
-辐射校正:通过考虑大气纠正和计算量子效率校正因素,将影像转换为表面反射率,消除大气干扰。
-几何校正:将影像纠正为正常的几何位置,消除由于传感器姿态或地球形状等原因造成的几何失真。
-影像增强:通过应用各种滤波和增强算法,增强图像的对比度和边缘,以提高分割的结果。
2.特征提取特征提取是指从预处理后的影像中提取与目标识别和分类相关的特征。
常用的特征包括光谱特征、纹理特征和形状特征等。
-光谱特征:通过分析不同波段的像元亮度值,提取不同目标之间的光谱差异。
-纹理特征:通过提取像素邻域内的纹理信息,如灰度共生矩阵、小波变换等,描述目标表面的纹理特征。
-形状特征:通过计算目标的形状参数,如周长、面积、紧凑度等,描述目标的形状特点。
3.分割算法选择根据实际需求和数据特点,选择适合的分割算法进行分割。
常用的分割算法包括基于阈值、区域生长、分水岭、支持向量机和深度学习等。
-基于阈值:根据像素的光谱信息设置阈值,将像素分到不同的类别中。
-区域生长:通过选择种子点和生长准则,将相邻像素具有相似特征的区域合并为对象。
-分水岭:将图像看作地形图,根据像素强度的梯度信息进行分割。
-支持向量机:利用已标记样本训练分类器,对未标记像素进行分类。
-深度学习:利用深度神经网络进行自动特征学习和像素分类。
4.对象后处理在分割结果中,可能会存在一些不连续、孤立的像元,需要对其进行后处理,包括去噪、对象合并和边界优化等。
-去噪:通过滤波和形态学操作等操作,消除噪声点和小面积的分割错误。
-对象合并:将面积较小的分割对象与其周围邻接对象进行合并。
-边界优化:基于图论算法,优化分割结果的边界,使其更加平滑和自然。
最后,需要对分割结果进行精度评价和应用验证,判断分割结果的准确性和可行性,并进行相应的优化和改进。
实验七图像分割
一.内容
◆利用直方图进行图像分割
◆提取指定颜色的对象
◆去除图片的背景噪声
◆提取AA图像中的水体信息
◆提取线性地物信息
◆图像形态学基本方法
二.目的
利用光谱特征进行遥感图像的分割和分割后处理
三.实验过程
1.利用直方图进行图像分割
1.1打开图像
图1:原始影像1.2查看直方图,并将RGB拉伸的最小值分别为150,160,150
图2:拉伸后影像
1.3.使用表达式去除天空
表达式:b4*(1-(b1 gt 150)*(b2 gt 160)*(b3 gt 150))
图3:处理对比图
2.彩色图像的分割
2.1提取图像中的兰花
查看直方图,观察各通道上的灰度值差异,确定表达式
导出公式:(b1 gt b2)*(b1 gt b3)
图4:提取及去除兰花示意图
2.2.去除背景噪音,增强图像中的字符信息
表达式:255*(1-((b3 lt 200)and(b2 lt 100) and(b1 lt 100)))。

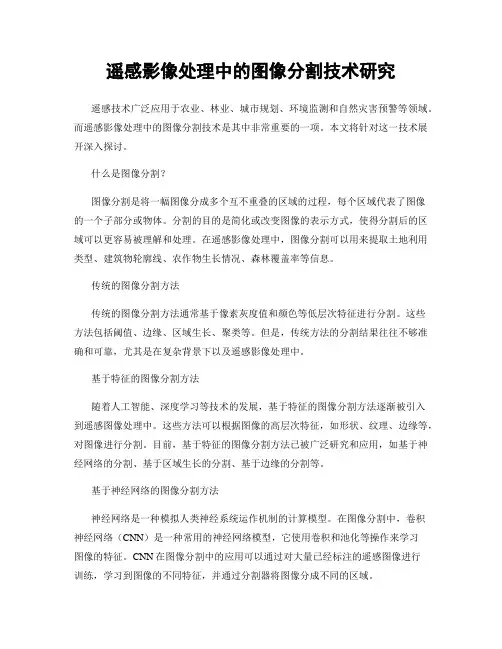

遥感影像处理中的图像分割技术研究遥感技术广泛应用于农业、林业、城市规划、环境监测和自然灾害预警等领域。
而遥感影像处理中的图像分割技术是其中非常重要的一项。
本文将针对这一技术展开深入探讨。
什么是图像分割?图像分割是将一幅图像分成多个互不重叠的区域的过程,每个区域代表了图像的一个子部分或物体。
分割的目的是简化或改变图像的表示方式,使得分割后的区域可以更容易被理解和处理。
在遥感影像处理中,图像分割可以用来提取土地利用类型、建筑物轮廓线、农作物生长情况、森林覆盖率等信息。
传统的图像分割方法传统的图像分割方法通常基于像素灰度值和颜色等低层次特征进行分割。
这些方法包括阈值、边缘、区域生长、聚类等。
但是,传统方法的分割结果往往不够准确和可靠,尤其是在复杂背景下以及遥感影像处理中。
基于特征的图像分割方法随着人工智能、深度学习等技术的发展,基于特征的图像分割方法逐渐被引入到遥感图像处理中。
这些方法可以根据图像的高层次特征,如形状、纹理、边缘等,对图像进行分割。
目前,基于特征的图像分割方法已被广泛研究和应用,如基于神经网络的分割、基于区域生长的分割、基于边缘的分割等。
基于神经网络的图像分割方法神经网络是一种模拟人类神经系统运作机制的计算模型。
在图像分割中,卷积神经网络(CNN)是一种常用的神经网络模型,它使用卷积和池化等操作来学习图像的特征。
CNN在图像分割中的应用可以通过对大量已经标注的遥感图像进行训练,学习到图像的不同特征,并通过分割器将图像分成不同的区域。
基于区域生长的图像分割方法区域生长是一种基于相似性的图像分割方法,它从像素点开始合并,并根据相似性进行递归合并。
该方法与神经网络不同,它不需要训练数据,可以快速分割大量实际图像。
在遥感图像分割中,基于区域生长的方法可以快速有效地提取复杂区域、提高图像分割的准确性。
基于边缘的图像分割方法边缘是具有良好形状的区域,且边缘中像素的灰度值有明显的变化。
基于边缘的图像分割是一种非常流行的图像分割方法,其主要基于边缘检测、边缘连接等技术实现。

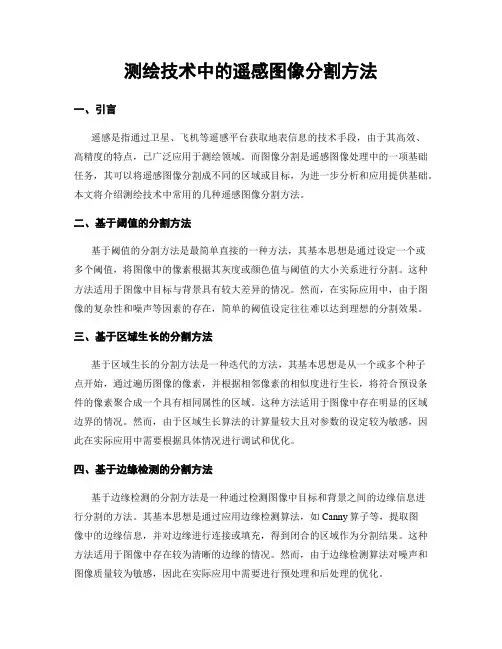

测绘技术中的遥感图像分割方法一、引言遥感是指通过卫星、飞机等遥感平台获取地表信息的技术手段,由于其高效、高精度的特点,已广泛应用于测绘领域。
而图像分割是遥感图像处理中的一项基础任务,其可以将遥感图像分割成不同的区域或目标,为进一步分析和应用提供基础。
本文将介绍测绘技术中常用的几种遥感图像分割方法。
二、基于阈值的分割方法基于阈值的分割方法是最简单直接的一种方法,其基本思想是通过设定一个或多个阈值,将图像中的像素根据其灰度或颜色值与阈值的大小关系进行分割。
这种方法适用于图像中目标与背景具有较大差异的情况。
然而,在实际应用中,由于图像的复杂性和噪声等因素的存在,简单的阈值设定往往难以达到理想的分割效果。
三、基于区域生长的分割方法基于区域生长的分割方法是一种迭代的方法,其基本思想是从一个或多个种子点开始,通过遍历图像的像素,并根据相邻像素的相似度进行生长,将符合预设条件的像素聚合成一个具有相同属性的区域。
这种方法适用于图像中存在明显的区域边界的情况。
然而,由于区域生长算法的计算量较大且对参数的设定较为敏感,因此在实际应用中需要根据具体情况进行调试和优化。
四、基于边缘检测的分割方法基于边缘检测的分割方法是一种通过检测图像中目标和背景之间的边缘信息进行分割的方法。
其基本思想是通过应用边缘检测算法,如Canny算子等,提取图像中的边缘信息,并对边缘进行连接或填充,得到闭合的区域作为分割结果。
这种方法适用于图像中存在较为清晰的边缘的情况。
然而,由于边缘检测算法对噪声和图像质量较为敏感,因此在实际应用中需要进行预处理和后处理的优化。
五、基于机器学习的分割方法基于机器学习的分割方法是一种通过训练模型并应用模型对图像进行分割的方法。
其基本思想是首先根据已有的标注数据,训练一个分类器或回归模型,然后将该模型应用于新的图像中,根据像素的特征预测其所属的类别或值,从而实现图像的分割。
这种方法适用于图像中存在复杂的纹理、形状等特征的情况。
《遥感数字图像处理实验教程》读书随笔目录一、前言 (2)二、遥感数字图像处理基础 (3)1. 遥感与数字图像处理的概念 (4)2. 遥感数字图像处理的发展历程 (5)3. 遥感数字图像处理的应用领域 (7)三、遥感数字图像处理实验准备 (8)1. 实验环境搭建 (9)2. 遥感数字图像数据获取 (11)3. 实验工具与软件介绍 (12)四、遥感数字图像处理实验内容 (13)1. 图像预处理实验 (14)1.1 像素级处理 (16)1.2 灰度级处理 (17)1.3 归一化处理 (18)2. 图像增强实验 (19)2.1 对比度增强 (21)2.2 直方图均衡化 (22)2.3 灰度线性变换 (23)3. 图像分割实验 (24)3.1 阈值分割法 (25)3.2 区域生长法 (27)3.3 分水岭算法 (27)4. 图像特征提取与分析实验 (28)4.1 线性特征提取 (30)4.2 非线性特征提取 (31)4.3 特征选择与降维 (33)五、遥感数字图像处理实验结果与分析 (34)1. 实验结果展示 (35)2. 实验结果分析 (36)3. 实验中遇到的问题及解决方法 (38)六、总结与展望 (39)一、前言随着科技的快速发展,遥感技术已成为现代信息获取与处理的重要手段之一。
遥感数字图像处理作为遥感技术的重要组成部分,对于自然资源的调查、环境监测、城市规划、灾害评估等诸多领域都有着广泛的应用价值。
为了更好地理解和掌握遥感数字图像处理的原理、技术和方法,我阅读了这本《遥感数字图像处理实验教程》。
在阅读过程中,我深感这本书不仅涵盖了丰富的理论知识,还结合了大量实验,使读者能够在实践中深化理解,提升技能水平。
这本书的编写旨在为读者提供一个全面、系统的遥感数字图像处理实验指导。
它详细介绍了实验目的、实验原理、实验内容和步骤,并辅以实例分析和实验操作指南。
通过这本书的学习,读者不仅能够了解遥感数字图像处理的基本理论和基础知识,还能够掌握遥感图像处理的实用技术和方法。
遥感数字图像处理教程_图像分割
图像分割是指将一幅图像分成若干个具有一定语义的区域的过程。
在
遥感图像处理中,图像分割是一项重要的任务,可以用来提取地表覆盖类型、检测目标等。
图像分割方法有很多种,常见的包括基于阈值、基于边缘、基于区域
和基于特征的方法。
基于阈值的图像分割是最简单的方法之一,通过设定一个阈值,将图
像中灰度值高于或低于该阈值的像素分为不同的区域。
这种方法适用于目
标与背景之间的灰度差异明显的情况。
基于边缘的图像分割是通过检测图像中的边缘来进行分割的。
常见的
边缘检测算法有Sobel算子、Canny算子等。
通过检测边缘,可以将图像
中不同区域的边界分开。
基于区域的图像分割是将图像划分为具有一定连通性和一致性的区域。
该方法首先通过像素之间的相似性来合并区域,然后再根据区域的属性进
行进一步的合并和细分。
基于特征的图像分割是利用图像中的一些特征来进行分割,如颜色、
纹理、形状等。
通过提取图像中的特征并使用合适的分类算法,可以将图
像分割为具有不同特征的区域。
图像分割在遥感图像处理中有着广泛的应用,例如提取森林、湖泊等
地表覆盖类型,检测城市建筑、道路等目标,以及监测农作物、污染等环
境指标。
遥感图像处理中的分割算法研究引言遥感技术是指通过卫星传感器对地表进行观测、测量和记录,获取地球表面信息的技术,广泛应用于灾害监测、土地利用、资源管理等领域。
在遥感技术中,图像处理是最核心的部分之一,其中分割算法便是其中的一个重要环节。
第一章遥感图像分割算法的概述遥感图像分割即是将遥感图像划分为不同的区域,每个区域内的像素具有相似的属性特征,如色彩、亮度和纹理等。
通过对遥感图像进行分割,可以快速提取图像中的信息,为后期的分析和处理提供更加精确和有效的数据。
遥感图像分割算法包括基于阈值法、基于区域生长、基于神经网络等多种方法。
第二章基于阈值法的遥感图像分割算法基于阈值法的遥感图像分割算法是一种简单基础的方法,将图像上的像素值进行比较,根据设定的阈值将图像划分为不同的区域。
在实际应用中,可以通过手动调整阈值的大小,以适应不同图像的特点。
但这种方法容易受到噪声和光照变化的影响,需要专业人员进行参数调整,较难满足高精度的需求。
第三章基于区域生长的遥感图像分割算法基于区域生长的遥感图像分割算法是一种基于局部信息分析的方法,使用相邻像素之间的相似性来收集一组连续的像素。
该方法使用像素邻域的相似性计算方法,通过区域的生长来实现分割过程。
该算法通常可以自动选择阈值,具有良好的适应性和可靠性。
但它需要提前确定生长开始区域,这对于复杂的图像问题来说比较困难。
第四章基于神经网络的遥感图像分割算法基于神经网络的遥感图像分割算法是一种利用人工神经网络对图像进行学习和分割的方法。
该方法能够更加准确地进行图像分割,适用于复杂的遥感图像。
通过将神经网络模型与遥感图像进行训练,可以有效地提高分割的准确度和鲁棒性。
但该方法需要大量的数据和计算时间,实际应用中不易操作。
结论遥感图像分割算法是遥感技术应用中的核心环节。
不同的分割算法适用于不同的遥感图像,需要根据实际需求进行选择。
基于阈值法的算法简单易用,但准确度较低;基于区域生长的算法能够更加精确,但需要提前确定生长开始区域;而基于神经网络的算法具有较高的准确度,但需要大量的数据和计算时间。
