高效率升压转换器是延长电池使用寿命的

mp2451 工作原理MP2451是一种常用的电源管理芯片，具有多种功能和特点。

本文将从以下几个方面介绍MP2451的工作原理。

MP2451是一种升压型DC-DC转换器，主要用于将低电压转换为高电压。

其工作原理基于开关电源技术，通过控制开关管的导通和截止状态，实现对输入电压的变换。

具体来说，MP2451采用了脉宽调制（PWM）技术，通过调节开关管的导通时间和断开时间，控制输出电压的大小。

MP2451内部集成了多个关键元件，包括MOSFET开关管、电感、二极管和电容等。

在工作时，输入电压经过滤波电路后，进入MOSFET开关管。

当开关管导通时，电流通过电感和二极管，存储在电感中。

当开关管截止时，电感中的电流会产生反向电压，使输出电压升高。

通过不断重复这个过程，可以实现输入电压到输出电压的转换。

MP2451还具有多种保护功能，包括过流保护、过温保护和欠压保护等。

当输出电流超过设定的阈值时，过流保护功能会立即启动，防止电路损坏。

而当芯片温度超过一定范围时，过温保护功能会自动降低开关频率，以降低功耗和温度。

MP2451还具有高效率和低功耗的特点。

由于采用了PWM技术和脉冲频率调制技术，MP2451的转换效率可以达到90%以上。

此外，芯片在待机模式下的功耗非常低，可以延长电池寿命。

MP2451的应用非常广泛。

由于其小巧的封装和高效的性能，MP2451常用于手机、平板电脑、数码相机等便携式电子产品中。

同时，MP2451还可用于LED照明、工业控制和汽车电子等领域。

MP2451是一种功能强大的电源管理芯片，具有升压转换、多种保护功能、高效率和低功耗等特点。

通过了解其工作原理，可以更好地理解和应用MP2451，为电子产品的设计和开发提供有力支持。

ldo dcdc电路工作原理概述及解释说明1. 引言1.1 概述本篇长文将详细介绍LDO（低压差线性稳压器）和DC-DC（直流-直流）电路的工作原理，并对它们之间的差异进行比较。

LDO和DC-DC是常用于电子设备中的稳压电路，它们在电源管理中起着重要的作用。

1.2 文章结构本文共分为五个部分。

引言部分是文章的开端，旨在给读者一个整体概览。

第二部分将详细介绍LDO电路工作原理，包括概述、原理解释以及调节特性。

第三部分将深入探讨DC-DC电路工作原理，包括概述、原理解释和调节特性。

第四部分将比较LDO与DC-DC电路工作原理的差异，主要从稳压性能、效率和应用场景三个方面进行对比。

最后一部分是结论，总结LDO与DC-DC工作原理及其适用场景，提供选择建议和指导意见。

1.3 目的本文旨在帮助读者了解LDO和DC-DC电路的工作原理及其差异，并为他们在实际应用中做出正确选择提供参考。

通过对LDO和DC-DC电路的深入解析，读者将能够更好地理解它们的特性和适用场景，从而为电子设备的设计和优化提供指导。

2. LDO电路工作原理：2.1 LDO概述：LDO（Low Drop-Out）即低压差稳压器，是一种常用的电源管理集成电路。

它的主要功能是将输入电压稳定地转换为具有较小波动的稳定输出电压。

LDO电路通常由一个差分放大器和一个功率晶体管组成，可以通过调整控制回路来提供所需的输出电压。

2.2 LDO原理解释：LDO电路的基本原理是利用负反馈控制，通过保持输出电压与参考电压之间的差异在一个很小范围内来实现稳定化输出。

当输入电压发生变化时，负反馈环路会自动调整功率晶体管的导通程度，以便维持输出电压不受影响。

LDO中使用了差分放大器来比较输出电压与参考电压，并产生误差信号。

该误差信号经过放大并通过控制回路传递给功率晶体管，从而控制其导通程度。

当输出电压低于设定值时，机内放大器将增加功率晶体管导通度以增加输出；当输出高于设定值时，则减小其导通程度以降低输出。

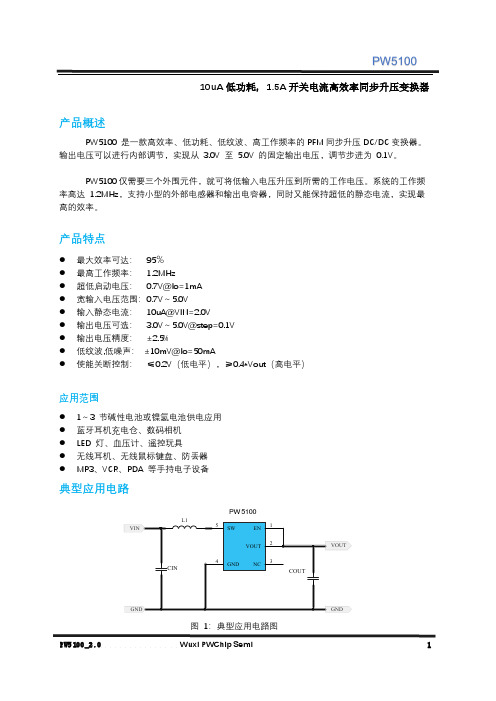

PW510010uA低功耗，1.5A开关电流高效率同步升压变换器产品概述PW5100 是一款高效率、低功耗、低纹波、高工作频率的PFM同步升压DC/DC变换器。

输出电压可以进行内部调节，实现从3.0V 至5.0V 的固定输出电压，调节步进为0.1V。

PW5100仅需要三个外围元件，就可将低输入电压升压到所需的工作电压。

系统的工作频率高达1.2MHz，支持小型的外部电感器和输出电容器，同时又能保持超低的静态电流，实现最高的效率。

产品特点⚫最大效率可达：95％⚫最高工作频率： 1.2MHz⚫超低启动电压：0.7V@Io=1mA⚫宽输入电压范围：0.7V～5.0V⚫输入静态电流：10uA@VIN=2.0V⚫输出电压可选： 3.0V～5.0V@step=0.1V⚫输出电压精度：±2.5%⚫低纹波,低噪声：±10mV@Io=50mA⚫使能关断控制：≤0.2V（低电平），≥0.4*Vout（高电平）应用范围⚫1～3 节碱性电池或镍氢电池供电应用⚫蓝牙耳机充电仓、数码相机⚫LED 灯、血压计、遥控玩具⚫无线耳机、无线鼠标键盘、防丢器⚫MP3、VCR、PDA 等手持电子设备典型应用电路PW5100图1：典型应用电路图锂电池的充电芯片电路 输入4.5V-20V 锂电池的保护板电路 集成 和DW01+8205A6S 锂电池的升压5V-15V 电路 同步和异步锂电池的降压3V-1V 电路 电流最大到3A 锂电池的升降压3.3V 电路 外围简单，输出150MA锂电池的LDO 3V,2.8V,2.5V,2V,1.8V,1.5V,1.2V 电路 三极管封装绝对最大额定值内部框图SW GNDEN电气特性(CIN =10uF，COUT =22uF，L1 =3.3uH，TA =25)特性曲线应用指南PW5100 是一款低静态电流、高效率、PFM 模式控制的同步升压变换器。

PW5100所需的外部元件非常少，只需要一个电感和输入、输出电容就可以提供 3.0V~5.0V 的稳定的低噪声输出电压。

升压模块的原理-回复升压模块是一种电子元件，其功能是将输入电压升高到输出电压。

它被广泛应用于各种电子设备中，如手机充电器、电脑电源、电子车载设备等。

在本文中，我们将逐步解释升压模块的工作原理。

一、基本介绍升压模块也被称为升压转换器或升压电源模块，它的主要作用是将低电压转换为高电压。

升压模块通常由输入电路、输出电路和控制电路组成。

输入电路用于接收外部电源的直流电压，输出电路则输出经过升压转换后的电压。

控制电路则负责监测输入电压和输出电压，并进行相应的调节。

二、工作原理升压模块的工作原理主要基于两个基本电子元件：电感器和二极管。

当输入电压施加在电感器上时，电感器将电能储存为磁场能。

然后，在电感器的另一端有一个二极管，它的作用是将电感器释放的能量存储为电流。

这个过程将持续进行，直到输出电压达到设定值。

具体而言，升压模块的工作可以分为以下几个步骤：1. 充电：当输入电压施加在电感器上时，电感器开始充电。

电感器充电的速度取决于输入电压和电感器的电感值。

2. 放电：当输入电压停止施加时，电感器开始释放储存的能量。

这个过程中，二极管起到了很重要的作用，它只允许电感器释放能量，而不允许电流反向流动。

3. 输出电压：放电过程中，通过适当的电路设计和控制，输出电路会将输出电压升高到预期的值。

这个过程是通过二极管的闭合和开启来实现的。

4. 反馈调节：控制电路会监测输出电压，并与设定值进行比较。

如果输出电压低于设定值，控制电路会增加电流供应到电感器，以提高输出电压。

反之，则会减少电流供应。

三、工作特点升压模块具有以下一些特点：1. 高效率：升压模块采用了高效的电路设计，使其具有较高的转换效率。

在能量转换的过程中，有限的电能损失，从而提高了整体能源利用效率。

2. 调节范围广：升压模块可以根据需要调整输出电压的值。

通过控制电路对输入电压和输出电压进行调节，可以实现输出电压在一定范围内的任意调整。

3. 稳定性高：升压模块能够稳定地输出所需要的电压。

模块自举升压电路随着科技的不断发展，电子设备的功耗也越来越大，而电池的容量有限，为了延长设备的使用时间，需要升压电路来提供足够的电压。

是一种常用的电路拓扑结构，通过适当的设计可以实现高效率和稳定的升压功能。

一、模块自举升压电路原理介绍模块自举升压电路是一种采用自举电感器作为能量存储元件的升压电路，其原理如下：1. 输入电压由MOSFET开关管和自举电感器构成的电路进行升压转换，通过调节MOSFET的导通时间和间歇时间来实现不同输出电压的调节。

2. 当MOSFET导通时，自举电感器储存能量，当MOSFET截止时，自举电感器释放能量，并通过二极管和滤波电容将输出电压提升至所需电压。

二、模块自举升压电路设计步骤1. 确定输入电压范围和输出电压要求，选择合适的MOSFET和二极管；2. 根据电路的工作频率和最大输出功率计算自举电感器的参数；3. 选择合适的滤波电容和稳压电路，使输出电压稳定；4. 通过仿真和实验验证电路的性能，调整参数以满足设计要求。

三、模块自举升压电路设计实例以输出电压为12V，输入电压范围为3.7V-5V的模块自举升压电路为例，设计步骤如下：1. 选择合适的MOSFET和二极管，如IRF520和1N4007；2. 根据电路的工作频率和最大输出功率，选择自举电感器，如470uH；3. 选择合适的滤波电容和稳压电路，如100uF电解电容和LM7812稳压芯片；4. 通过仿真和实验验证电路性能，调整参数以满足设计要求。

四、模块自举升压电路的优势和应用模块自举升压电路具有转换效率高、输出稳定等优点，广泛应用于便携式电子设备、无线通讯设备和医疗设备等领域。

通过合理的设计和优化，可以实现低功耗、高效率的升压功能，满足不同应用场景的需求。

升压转换器工作原理升压转换器是一种电子电路，它能够把低电压转换为高电压。

升压转换器广泛应用于许多电子电路中，例如电子灯、笔记本电脑、手机等，因为这些电子设备需要使用高电压来驱动它们的电子元件。

升压转换器的工作原理是利用电感和电容器来充电和放电，从而把低电压变成高电压。

这个过程可以分为四个步骤：充电、关闭开关、放电、开启开关。

第一步：充电当升压转换器输入低电压时，电感线圈开始工作，电流开始流过线圈。

这时，电容器被连接到线圈中，在电容器的端点存储电能。

当电容器的电压达到一定值时，它将不再接收电流。

第二步：关闭开关当电容器接收到足够的电荷时，开关将被关闭，阻止电流继续流入线圈。

在这种情况下，线圈的磁场将崩溃，电能将释放到电容器中。

在开关关闭后，电容器开始释放储存的电荷。

这种释放会使电容器的电压升高到比输入电压高得多的电压。

电容器的电压升高将导致输出电压增加。

当输出电压达到一定值时，开关将重新打开，允许电流重新流过线圈，重复整个过程。

这个过程将不断重复，直到输出电压达到所需的值。

以上就是升压转换器的四个基本步骤，也称之为“升压电路”的工作原理。

此外还有一些其他的因素也能影响升压转换器的性能，例如频率、线圈的电感值以及电容器的电容值等因素。

可以看到，升压转换器的工作原理非常简单，但它却可以在电子设备的设计和制造中扮演着非常重要的角色。

升压转换器的优势升压转换器相对于其他电源供应模块有许多优势，其中最重要的一点是其高效率。

这是因为升压转换器可以很好地控制电能的流动，使得所生成的高电压更加稳定。

相比之下，其他电源模块在电能转换过程中的效率往往要低得多，因此会产生大量的热量。

这不仅会给电子设备带来危险，还会浪费能源，影响设备的寿命。

另一个升压转换器的优势是它可以在多种环境下使用。

在工业和军用设备中，常常需要使用高电压来驱动电子元件。

这些环境的电源供应可能不太稳定，并且在海拔较高的地方或温度过高的环境中，许多电源模块很难正常工作。

SX1302大电流升压芯片参数应用首先，我们来了解一下SX1302的主要参数。

SX1302是一款大电流输入升压芯片，可以提供高达3.6A的电流输出。

它采用了高效的升压转换技术，可以将输入电压从3.3V提升到5V。

SX1302还具有输入电压范围广、低电流波动等特点，适用于各种电子设备的电源管理。

SX1302具有多种保护功能，包括输出短路保护、过温保护、欠压保护等。

这些保护功能可以有效保护电子设备不受短路、过热等问题影响，提高了设备的可靠性。

另外，SX1302还支持软启动功能，可以减少开关机时的电流冲击，延长设备的使用寿命。

SX1302的应用非常广泛。

首先，它可以用于手机、平板电脑等移动设备的电源管理。

移动设备对电源管理要求严格，需要稳定的电压输出和高效的电流转换。

SX1302的高电流输出和多重保护功能满足了移动设备的需求。

此外，SX1302还可以应用于家用电器、工业设备等领域。

对于家用电器来说，稳定的电压输出和高效的电流转换是确保设备正常运行的关键。

SX1302可以提供稳定的电压输出，保证电器设备的正常使用。

对于工业设备来说，SX1302的多重保护功能可以提供额外的安全保障，防止设备因电流过大或短路等问题受损。

另外，SX1302还可以应用于充电器、电池管理系统等领域。

充电器需要提供适当的电流输出，以确保设备的快速充电和安全使用。

SX1302的高电流输出和保护功能可以满足充电器的需求。

电池管理系统可以利用SX1302的低电流波动特点，提供稳定的电源输出，确保电池系统的正常工作。

除了以上应用，SX1302还可以用于无线通信设备、LED照明等领域。

在无线通信设备中，SX1302可以为射频模块提供稳定的电压输出，确保通信的可靠性。

对于LED照明来说，SX1302可以提供恒流驱动，确保LED 的亮度稳定，延长LED的使用寿命。

综上所述，SX1302是一款应用广泛的大电流升压芯片。

它不仅具有高电流输出和多重保护功能，还适用于多种电子设备的电源管理。

升压转换器工作原理升压转换器是一种电子设备，它可以将低电压转换为高电压。

它的工作原理是基于电感和电容的原理，通过改变电路中电感和电容的状态，来实现电压的升高。

升压转换器的基本结构包括输入电源、开关管、电感、二极管、输出电容和负载。

当输入电源的电压低于输出电压时，开关管会被打开，电感中的电流开始增加。

当开关管关闭时，电感中的电流会继续流动，但是由于电感的自感作用，电流会产生反向电势，使得电流继续流动。

这时，二极管会被打开，电流会通过输出电容和负载，从而实现电压的升高。

升压转换器的工作原理可以用以下几个步骤来描述：1. 开关管导通：当输入电源的电压低于输出电压时，开关管会被打开，电感中的电流开始增加。

2. 开关管关闭：当开关管关闭时，电感中的电流会继续流动，但是由于电感的自感作用，电流会产生反向电势，使得电流继续流动。

3. 二极管导通：当开关管关闭时，二极管会被打开，电流会通过输出电容和负载，从而实现电压的升高。

4. 重复以上步骤：升压转换器会不断重复以上步骤，以保持输出电压的稳定。

升压转换器的工作原理可以用以下公式来描述：Vout = Vin * D / (1 - D)其中，Vin是输入电压，Vout是输出电压，D是开关管的占空比。

占空比是指开关管开启的时间与关闭的时间之比。

通过改变占空比，可以改变输出电压的大小。

升压转换器有很多应用，例如电子设备、太阳能电池板、LED照明等。

在电子设备中，升压转换器可以将低电压的电池电压升高，以满足电子设备的工作要求。

在太阳能电池板中，升压转换器可以将太阳能电池板输出的低电压升高，以便将电能储存到电池中。

在LED照明中，升压转换器可以将低电压的电源电压升高，以满足LED的工作要求。

升压转换器是一种非常重要的电子设备，它可以将低电压转换为高电压，以满足各种电子设备的工作要求。

它的工作原理基于电感和电容的原理，通过改变电路中电感和电容的状态，来实现电压的升高。

升压转换器有很多应用，例如电子设备、太阳能电池板、LED 照明等。

光伏升压变压器介绍一、概述光伏升压变压器是一种特殊类型的变压器，专为光伏发电系统设计。

在光伏发电系统中，由于太阳能电池板产生的直流电需要转换为交流电以便并网或本地使用，因此升压变压器在此过程中起着关键作用。

通过将太阳能电池板产生的低电压直流电转换为高电压交流电，升压变压器提高了电力传输和分配的效率。

二、工作原理光伏升压变压器的工作原理基于电磁感应原理。

当一次侧的电流发生变化时，会在铁芯中产生磁通量，进而在二次侧感应出电动势。

通过改变一次侧的匝数或电压，可以调节二次侧的电压。

在光伏发电系统中，升压变压器将太阳能电池板产生的直流电转换为高压交流电。

三、重要参数1. 额定电压：变压器的额定电压是指变压器正常工作时一次侧和二次侧的最高和最低电压值。

对于光伏升压变压器，额定电压通常根据电网电压和太阳能电池板的输出电压来确定。

2. 额定电流：额定电流是指变压器在正常工作条件下一次侧和二次侧的最大和最小电流值。

它反映了变压器的负载能力和效率。

3. 额定容量：额定容量是指变压器的视在功率，表示变压器在额定电压和额定电流下的输出能力。

对于光伏升压变压器，额定容量通常以kV A或kV Arh 为单位。

4. 效率：效率是指变压器传输的功率与输入功率之比。

高效率的变压器能够减少能量损失，提高电力传输和分配的效率。

5. 冷却方式：变压器的冷却方式对其性能和寿命有很大影响。

常见的冷却方式有自然冷却、强制风冷和液体冷却等。

选择合适的冷却方式可以确保变压器的正常运行和延长其使用寿命。

四、选型考虑因素在选择光伏升压变压器时，需要考虑以下因素：1. 电网电压：电网电压决定了变压器的额定电压，应选择与电网电压相匹配的变压器。

2. 负载类型：根据实际负载类型（如感性负载、容性负载等）选择合适的变压器，以确保正常运行和延长使用寿命。

3. 安装环境：考虑变压器安装环境的温度、湿度、海拔高度、地震烈度等因素，选择符合环境要求的变压器型号和防护等级。

新闻发布 40V IN/OUT、2A 同步降压-升压型 DC/DC 转换器提供 2.7V 至 40V 的输入和输出范围加利福尼亚州米尔皮塔斯 (MILPITAS, CA) – 2011 年 11 月 21 日– 凌力尔特公司(Linear Technology Corporation) 推出同步降压-升压型转换器LTC3115-1 ，该器件可使用从单节锂离子电池、24V/28V工业电源轨到 40V 汽车输入的多种电源，提供高达 2A 的连续输出电流。

LTC3115-1 具 2.7V 至 40V 的输入和输出范围，在输入高于、低于或等于输出时，可提供稳定的输出。

LTC3115-1 采用的低噪声降压-升压型拓扑在降压和升压模式之间提供连续和无抖动转换，从而非常适用于 RF 以及其他噪声敏感型应用，这类应用在使用可变输入电源时，必须保持低噪声恒定输出电压。

在许多应用中，相比于专门的降压型解决方案，这款器件可显著延长电池的运行时间。

LTC3115-1 的开关频率范围为 100kHz 至 2MHz，是用户可编程的，并可同步至一个外部时钟。

专有的第三代降压-升压型 PWM 电路确保低噪声和高效率，同时最大限度地减小了外部组件的尺寸。

纤巧的外部组件与 4mm x 5mm DFN 或 TSSOP-20E 封装相结合，可组成占板面积紧凑的解决方案。

LTC3115-1 采用 4 个内部低 R DS(ON) N 沟道 MOSFET，以提供高达 95% 的效率。

用户可选的突发模式 (Burst Mode®) 工作使静态电流降至仅为 50uA，从而提高了轻负载效率，并延长了电池运行时间。

就噪声敏感型应用而言，可禁止突发模式工作。

其他特点包括内部软启动、可编程欠压保护、短路保护以及输出断接。

LTC3115EDHD-1 采用 16 引线 4mm x 5mm DFN 封装，LTC3115EFE-1 采用耐热增强型 20 引线 TSSOP 封装。
