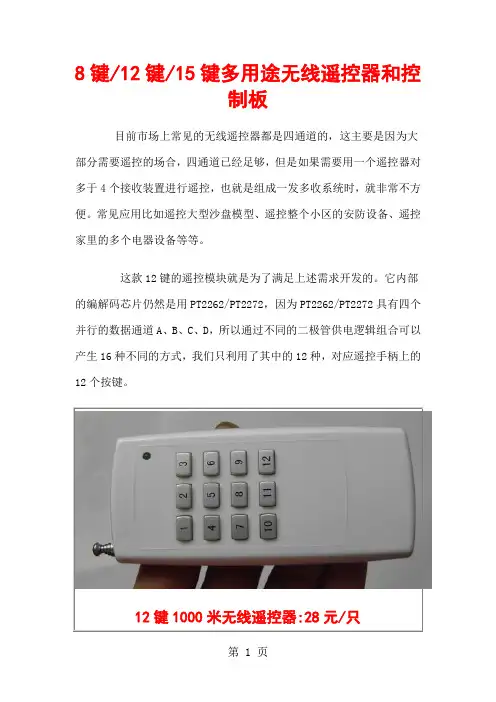

8键/12键/15键多用途无线遥控器和控制板目前市场上常见的无线遥控器都是四通道的，这主要是因为大部分需要遥控的场合，四通道已经足够，但是如果需要用一个遥控器对多于4个接收装置进行遥控，也就是组成一发多收系统时，就非常不方便。
常见应用比如遥控大型沙盘模型、遥控整个小区的安防设备、遥控家里的多个电器设备等等。
这款12键的遥控模块就是为了满足上述需求开发的。
它内部的编解码芯片仍然是用PT2262/PT2272，因为PT2262/PT2272具有四个并行的数据通道A、B、C、D，所以通过不同的二极管供电逻辑组合可以产生16种不同的方式，我们只利用了其中的12种，对应遥控手柄上的12个按键。
12键1000米无线遥控器:28元/只这是新款遥控器特点是：体积小、重量轻，外壳材料不会因为使用使用时间长而掉漆，按键紧凑不容易误碰，内部使用A23电池，电池的容量为45mAH，静态时不耗电。
并且有电池盖，可以不用打开外壳就能更换电池。
这是12键遥控发射器和12路控制器12路直流12V无线遥控组件.遥控开关:79元/套15键500米遥控器12键1000米无线遥控器:35元/只工作电压:DC12V工作电流:30～40毫安工作频率:315MHz编码类型:PT2262振荡电阻：1.5M编码方式:焊盘短路焊点切换尺寸:100*46*17mm这是市场上很少的15键遥控器，采用白色的外壳，背后有电池舱盖便于更换电池，因为按键众多非常适合那种需要一点控制多点的场合，如路灯控制。
沙盘遥控、数据的无线输入、智能家居的综合控制等等。
它充分将2262芯片的四路并行数据码资源充分利用从0001～1111，为了便于PCB布线，数据码和按键编号没有按常规设计，请参考下表：接收板的10/11/12/13/17脚输发射机出电平按键131211101710001120010115路直流12V无线遥控组件.遥控开关:135元/套超再生型长方形接收板：（10元一个）超再生接收模块有七根引脚，分别为10、11、12、13、GND、VT、VCC，其中VCC为5V供电端，GND为接地端， VT端为解码有效输出端，10、11、12、13是解码芯片PT2272(SC2272)集成电路的10～13脚,为四位数据锁存输出端，有信号时能输出5V左右的高电平，驱动电流约2mA，与发射器上的四为个按键一一相对应，这里用的是L4锁存芯片，所以数据输出能锁存。

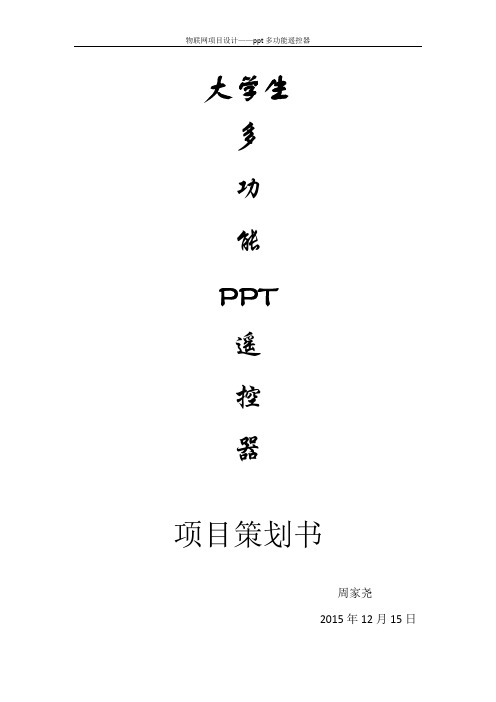

大学生多功能PPT遥控器项目策划书周家尧2015年12月15日目录一、设计背景二、设计思路三、实现功能四、技术原理五、技术难题一、设计背景随着时代的发展，物联网涉及的领域已进入人们衣食住行的方法面面。
人们对产品的要求也越来越理想、细节化。
无论是学校、公司、企业，还是演讲会、记者会……都离不开PPT的演示，然而，市面上普通的遥控器功能过于单一，无法满足人们的日常需求，因此，一个高端大气上档次的PPT辅助工具的重要性就凸显出来了。
二、设计思路全方位拓展遥控器的各项功能，实现PPT演示过程当中的功能所需。
如今普通的遥控器仅仅拥有红外激光和翻页功能，这在实际运用时是远远不够的。
因此我想到，可以再增设其他的功能：三、实现功能（1）可伸缩杆。
功能：遥控器头部拥有一个类似于天线的可伸缩杆，便于在教学、展示时，具体指向PPT中所要展示的内容。
便于观众观看。
（2）红外线感应笔。
在普通激光的基础上进化，可根据感应系统定位红外线位置，实现红外输入，可直接在PPT上绘图，选中等功能，便于更好的展示PPT，更适用于教学中。
（3）微型鼠标遥控器上附带有微型鼠标，可以根据人的需要，摆脱演示时鼠标的需求，可以更专注于PPT的演示。
（4）人脸识别、二维码扫描附带有人脸识别功能，及二维码扫描功能，可以扫描目标信息。
可实现课堂计分，统计学生，课堂点名等功能。
首先，对全班同学进行数据采集，建立数据库，录入学生信息。
在上课时，可用遥控器进行面部扫描，从而达到点到、计分、记录学生平时成绩、违规违纪记录等功能。
（5）、LED显示屏PPT预览，时间显示。
四、技术原理人脸识别人脸识别，是基于人的脸部特征信息进行身份识别的一种生物识别技术。
用摄像机或摄像头采集含有人脸的图像或视频流，并自动在图像中检测和跟踪人脸，进而对检测到的人脸进行脸部的一系列相关技术，通常也叫做人像识别、面部识别。
技术流程人脸识别系统主要包括四个组成部分，分别为：人脸图像采集及检测、人脸图像预处理、人脸图像特征提取以及匹配与识别。
