电子示波器

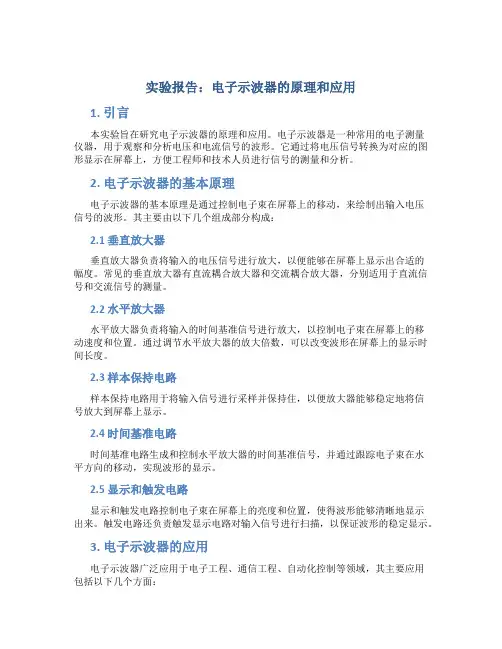

实验报告：电子示波器的原理和应用1. 引言本实验旨在研究电子示波器的原理和应用。

电子示波器是一种常用的电子测量仪器，用于观察和分析电压和电流信号的波形。

它通过将电压信号转换为对应的图形显示在屏幕上，方便工程师和技术人员进行信号的测量和分析。

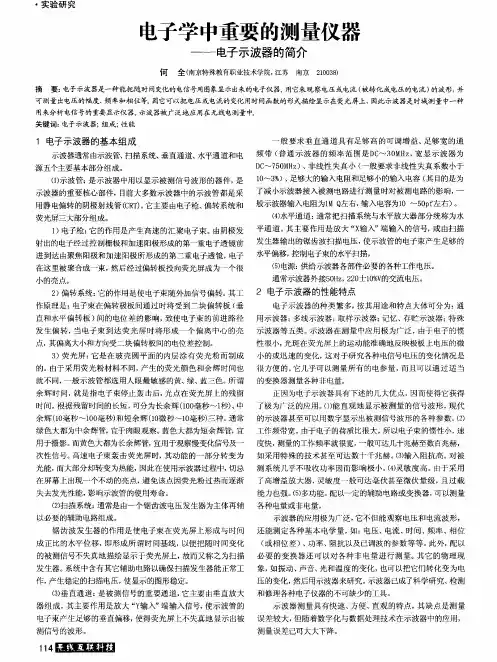

2. 电子示波器的基本原理电子示波器的基本原理是通过控制电子束在屏幕上的移动，来绘制出输入电压信号的波形。

其主要由以下几个组成部分构成：2.1 垂直放大器垂直放大器负责将输入的电压信号进行放大，以便能够在屏幕上显示出合适的幅度。

常见的垂直放大器有直流耦合放大器和交流耦合放大器，分别适用于直流信号和交流信号的测量。

2.2 水平放大器水平放大器负责将输入的时间基准信号进行放大，以控制电子束在屏幕上的移动速度和位置。

通过调节水平放大器的放大倍数，可以改变波形在屏幕上的显示时间长度。

2.3 样本保持电路样本保持电路用于将输入信号进行采样并保持住，以便放大器能够稳定地将信号放大到屏幕上显示。

2.4 时间基准电路时间基准电路生成和控制水平放大器的时间基准信号，并通过跟踪电子束在水平方向的移动，实现波形的显示。

2.5 显示和触发电路显示和触发电路控制电子束在屏幕上的亮度和位置，使得波形能够清晰地显示出来。

触发电路还负责触发显示电路对输入信号进行扫描，以保证波形的稳定显示。

3. 电子示波器的应用电子示波器广泛应用于电子工程、通信工程、自动化控制等领域，其主要应用包括以下几个方面：3.1 波形显示与分析电子示波器可将信号的波形以图形的方式清晰地显示出来，工程师和技术人员可以通过观察波形特征来判断信号的稳定性、频率、幅度、相位等。

同时，示波器还可以通过垂直和水平光标的设置，对波形进行量化分析，如测量峰值、峰峰值、平均值和频率等参数。

3.2 故障诊断和调试电子示波器是诊断和调试电路故障的重要工具。

通过观察电路的输入输出波形，可以判断是否存在信号失真、干扰、噪声等问题，从而快速找出故障原因。

电子示波器的使用实验报告实验名称：电子示波器的使用实验目的：1. 掌握电子示波器的基本原理和使用方法。

2. 了解电子示波器的特性和参数，如频率响应、带宽、采样率等。

3. 熟练使用示波器观测电路中的信号波形，理解电路中信号的特点。

实验器材：1. 示波器一台2. 信号发生器一个3. 电路板一个实验步骤：1. 将信号发生器和电路板连接，将正弦波输入电路板。

2. 打开示波器，调节示波器的扫描频率、灵敏度和触发电平，使得电路中的正弦波的波形在示波器屏幕上完整显示。

3. 恢复标准设置，更改输入信号的频率，观察示波器屏幕上的波形变化，并记录观察结果。

4. 更改输入信号的幅值，再次观察示波器屏幕上的波形变化，并记录观察结果。

5. 更改示波器中的采样率，观察示波器屏幕上的波形变化，并记录观察结果。

实验结果：通过实验的观察和记录，我们得到了以下结论：1. 示波器的扫描频率、灵敏度和触发电平能够影响波形的显示效果，需要根据实际需要进行调节。

2. 示例波器的频率响应和带宽等特性能够影响示波器的使用效果，需要根据实际需求进行选择。

3. 增大输入信号的频率和幅值会导致波形的变化，需要通过示波器观察波形变化进行分析。

4. 更改示波器中的采样率对波形的显示效果有一定影响，需要根据实际需要进行选择。

实验结论：电子示波器是一种非常重要的电子测量仪器，在电子工程领域得到广泛的应用。

通过本次实验，我们深入了解了电子示波器的使用方法和相关特性，掌握了实际使用中的技巧和注意事项。

同时，我们丰富了对电路中信号波形的理解，为今后的电子工程实践打下了坚实的基础。

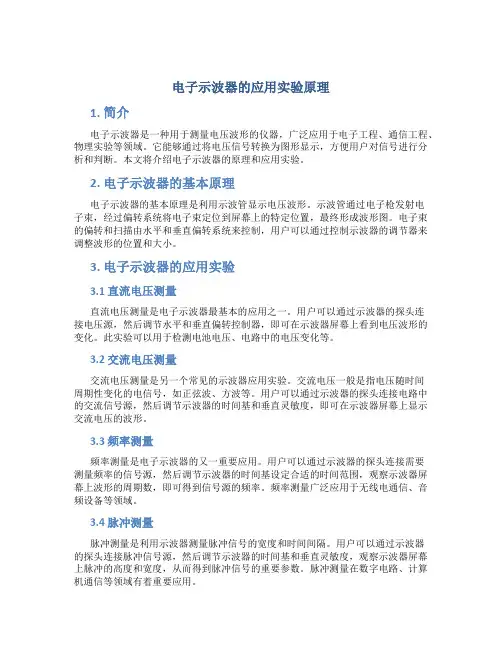

电子示波器的应用实验原理1. 简介电子示波器是一种用于测量电压波形的仪器，广泛应用于电子工程、通信工程、物理实验等领域。

它能够通过将电压信号转换为图形显示，方便用户对信号进行分析和判断。

本文将介绍电子示波器的原理和应用实验。

2. 电子示波器的基本原理电子示波器的基本原理是利用示波管显示电压波形。

示波管通过电子枪发射电子束，经过偏转系统将电子束定位到屏幕上的特定位置，最终形成波形图。

电子束的偏转和扫描由水平和垂直偏转系统来控制，用户可以通过控制示波器的调节器来调整波形的位置和大小。

3. 电子示波器的应用实验3.1 直流电压测量直流电压测量是电子示波器最基本的应用之一。

用户可以通过示波器的探头连接电压源，然后调节水平和垂直偏转控制器，即可在示波器屏幕上看到电压波形的变化。

此实验可以用于检测电池电压、电路中的电压变化等。

3.2 交流电压测量交流电压测量是另一个常见的示波器应用实验。

交流电压一般是指电压随时间周期性变化的电信号，如正弦波、方波等。

用户可以通过示波器的探头连接电路中的交流信号源，然后调节示波器的时间基和垂直灵敏度，即可在示波器屏幕上显示交流电压的波形。

3.3 频率测量频率测量是电子示波器的又一重要应用。

用户可以通过示波器的探头连接需要测量频率的信号源，然后调节示波器的时间基设定合适的时间范围，观察示波器屏幕上波形的周期数，即可得到信号源的频率。

频率测量广泛应用于无线电通信、音频设备等领域。

3.4 脉冲测量脉冲测量是利用示波器测量脉冲信号的宽度和时间间隔。

用户可以通过示波器的探头连接脉冲信号源，然后调节示波器的时间基和垂直灵敏度，观察示波器屏幕上脉冲的高度和宽度，从而得到脉冲信号的重要参数。

脉冲测量在数字电路、计算机通信等领域有着重要应用。

4. 总结电子示波器是一种重要的电子测试仪器，广泛应用于各个领域的电子实验和工程中。

本文介绍了电子示波器的基本原理和几个常见的应用实验，包括直流电压测量、交流电压测量、频率测量和脉冲测量。

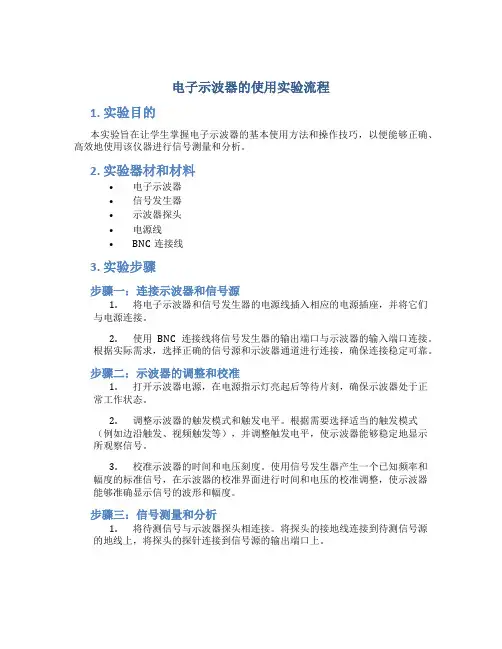

电子示波器的使用实验流程1. 实验目的本实验旨在让学生掌握电子示波器的基本使用方法和操作技巧，以便能够正确、高效地使用该仪器进行信号测量和分析。

2. 实验器材和材料•电子示波器•信号发生器•示波器探头•电源线•BNC连接线3. 实验步骤步骤一：连接示波器和信号源1.将电子示波器和信号发生器的电源线插入相应的电源插座，并将它们与电源连接。

2.使用BNC连接线将信号发生器的输出端口与示波器的输入端口连接。

根据实际需求，选择正确的信号源和示波器通道进行连接，确保连接稳定可靠。

步骤二：示波器的调整和校准1.打开示波器电源，在电源指示灯亮起后等待片刻，确保示波器处于正常工作状态。

2.调整示波器的触发模式和触发电平。

根据需要选择适当的触发模式（例如边沿触发、视频触发等），并调整触发电平，使示波器能够稳定地显示所观察信号。

3.校准示波器的时间和电压刻度。

使用信号发生器产生一个已知频率和幅度的标准信号，在示波器的校准界面进行时间和电压的校准调整，使示波器能够准确显示信号的波形和幅度。

步骤三：信号测量和分析1.将待测信号与示波器探头相连接。

将探头的接地线连接到待测信号源的地线上，将探头的探针连接到信号源的输出端口上。

2.调整示波器的触发和显示参数。

根据待测信号的频率和幅度范围，选择适当的触发模式和触发电平，调整示波器的水平和垂直缩放，使信号波形能够完整地显示在示波器的屏幕上。

3.对信号进行测量和分析。

使用示波器的测量功能，对信号的频率、周期、峰峰值、峰值、均值等参数进行测量。

通过调整示波器的触发方式和触发电平，观察信号的变化情况，并进行相关的分析和判断。

步骤四：实验数据记录和分析1.使用示波器的存储功能，将测量到的信号波形存储到示波器的内存或外部存储设备中。

2.将存储的波形数据导出到计算机中，使用信号处理软件进行进一步的数据分析和处理。

3.根据实验的要求和实际情况，对实验数据进行整理和归纳，并进行相应的图表绘制和分析结果的总结。

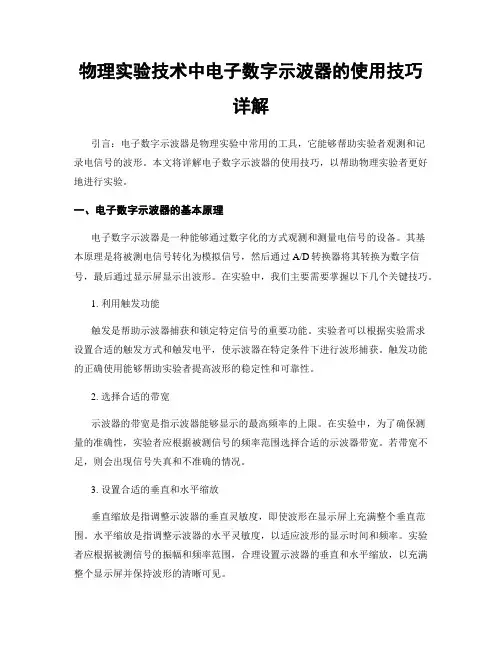

物理实验技术中电子数字示波器的使用技巧详解引言：电子数字示波器是物理实验中常用的工具，它能够帮助实验者观测和记录电信号的波形。

本文将详解电子数字示波器的使用技巧，以帮助物理实验者更好地进行实验。

一、电子数字示波器的基本原理电子数字示波器是一种能够通过数字化的方式观测和测量电信号的设备。

其基本原理是将被测电信号转化为模拟信号，然后通过A/D转换器将其转换为数字信号，最后通过显示屏显示出波形。

在实验中，我们主要需要掌握以下几个关键技巧。

1. 利用触发功能触发是帮助示波器捕获和锁定特定信号的重要功能。

实验者可以根据实验需求设置合适的触发方式和触发电平，使示波器在特定条件下进行波形捕获。

触发功能的正确使用能够帮助实验者提高波形的稳定性和可靠性。

2. 选择合适的带宽示波器的带宽是指示波器能够显示的最高频率的上限。

在实验中，为了确保测量的准确性，实验者应根据被测信号的频率范围选择合适的示波器带宽。

若带宽不足，则会出现信号失真和不准确的情况。

3. 设置合适的垂直和水平缩放垂直缩放是指调整示波器的垂直灵敏度，即使波形在显示屏上充满整个垂直范围。

水平缩放是指调整示波器的水平灵敏度，以适应波形的显示时间和频率。

实验者应根据被测信号的振幅和频率范围，合理设置示波器的垂直和水平缩放，以充满整个显示屏并保持波形的清晰可见。

4. 选择合适的触发模式示波器一般有自动和正常两种触发模式。

自动模式适用于非周期性信号的观测，而正常模式适用于周期性信号的观测。

在实验中，根据被测信号的特点选择合适的触发模式，能够更好地捕获和显示信号的波形。

二、电子数字示波器的使用技巧1. 基本操作在使用示波器之前，首先应熟悉示波器的基本操作。

包括打开示波器电源，连接被测信号，调整触发方式和触发电平，以及调整垂直和水平缩放等。

熟练掌握这些基本操作能够提高实验效率和数据的准确性。

2. 信号标定在实验中，为了测量信号的幅值和频率，需要进行信号标定。

示波器通常有内置的功能可以进行信号标定。

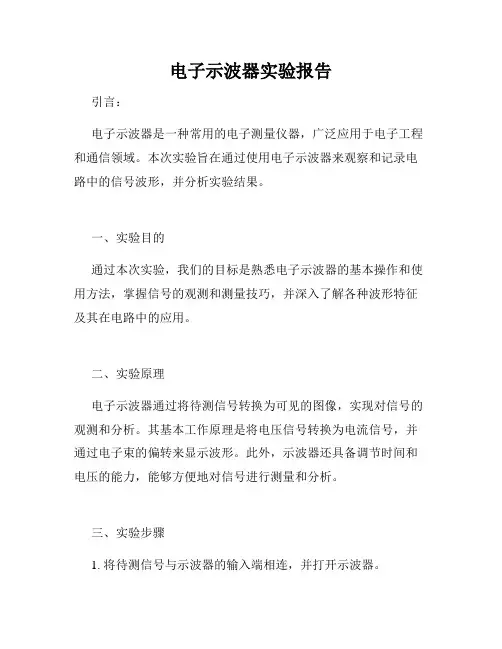

电子示波器实验报告引言：电子示波器是一种常用的电子测量仪器，广泛应用于电子工程和通信领域。

本次实验旨在通过使用电子示波器来观察和记录电路中的信号波形，并分析实验结果。

一、实验目的通过本次实验，我们的目标是熟悉电子示波器的基本操作和使用方法，掌握信号的观测和测量技巧，并深入了解各种波形特征及其在电路中的应用。

二、实验原理电子示波器通过将待测信号转换为可见的图像，实现对信号的观测和分析。

其基本工作原理是将电压信号转换为电流信号，并通过电子束的偏转来显示波形。

此外，示波器还具备调节时间和电压的能力，能够方便地对信号进行测量和分析。

三、实验步骤1. 将待测信号与示波器的输入端相连，并打开示波器。

2. 调节示波器的触发模式和触发电平，以便能够稳定地显示波形。

3. 调节示波器的时间基准，适配信号的频率，并选择合适的水平和垂直缩放系数。

4. 观察并记录波形的特征，如振幅、频率、周期等。

5. 使用示波器的测量功能，对波形进行测量和分析，如峰峰值、最大值、最小值等。

四、实验结果与分析在实验中，我们使用示波器观察了几种不同波形，如正弦波、方波、三角波等。

根据观察结果，我们发现：1. 正弦波的特征是周期性振动，振幅和频率可以通过示波器的测量功能轻松获得。

2. 方波是由高电平和低电平两个状态交替组成的，可以通过示波器的垂直缩放调整来观察到不同的峰值。

3. 三角波的特点是等角度斜率下降或上升，并在最高（或最低）点反向斜率上升或下降。

根据实验结果，我们可以进一步分析电路的工作状态和性能。

例如，在调试电路时，我们可以通过观察方波的边沿过渡情况来判断信号的稳定性和响应速度。

而在频率测量中，我们可以利用示波器的测量功能获取准确的频率数值。

五、实验总结通过本次实验，我们对电子示波器的操作和使用方法有了较为深入的了解。

通过观察和测量不同波形的特征，我们能够更好地理解电路的工作原理和性能。

同时，我们也领悟到电子示波器在电子工程和通信领域中的重要性，它不仅提供了可视化的信号观测手段，还能为电路的调试和分析提供准确而方便的工具。

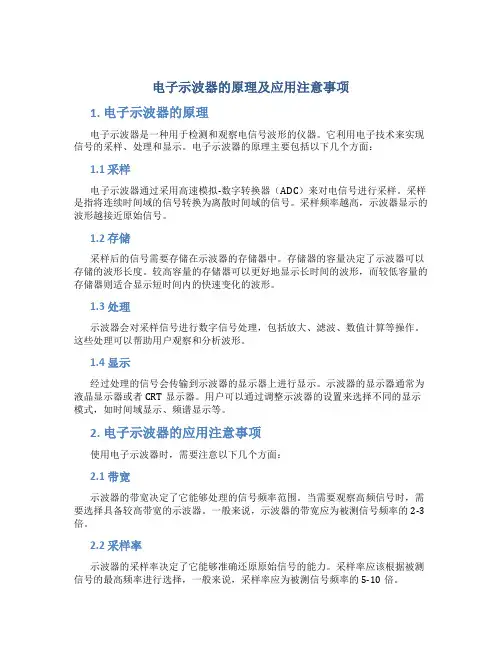

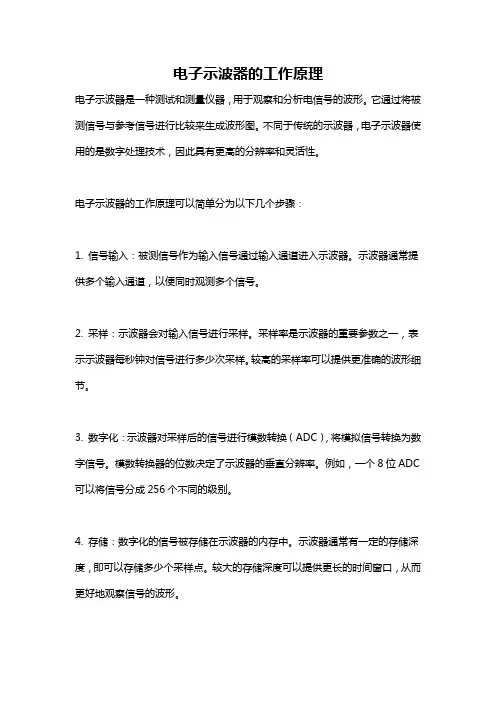

电子示波器的原理及应用注意事项1. 电子示波器的原理电子示波器是一种用于检测和观察电信号波形的仪器。

它利用电子技术来实现信号的采样、处理和显示。

电子示波器的原理主要包括以下几个方面：1.1 采样电子示波器通过采用高速模拟-数字转换器（ADC）来对电信号进行采样。

采样是指将连续时间域的信号转换为离散时间域的信号。

采样频率越高，示波器显示的波形越接近原始信号。

1.2 存储采样后的信号需要存储在示波器的存储器中。

存储器的容量决定了示波器可以存储的波形长度。

较高容量的存储器可以更好地显示长时间的波形，而较低容量的存储器则适合显示短时间内的快速变化的波形。

1.3 处理示波器会对采样信号进行数字信号处理，包括放大、滤波、数值计算等操作。

这些处理可以帮助用户观察和分析波形。

1.4 显示经过处理的信号会传输到示波器的显示器上进行显示。

示波器的显示器通常为液晶显示器或者CRT显示器。

用户可以通过调整示波器的设置来选择不同的显示模式，如时间域显示、频谱显示等。

2. 电子示波器的应用注意事项使用电子示波器时，需要注意以下几个方面：2.1 带宽示波器的带宽决定了它能够处理的信号频率范围。

当需要观察高频信号时，需要选择具备较高带宽的示波器。

一般来说，示波器的带宽应为被测信号频率的2-3倍。

2.2 采样率示波器的采样率决定了它能够准确还原原始信号的能力。

采样率应该根据被测信号的最高频率进行选择，一般来说，采样率应为被测信号频率的5-10倍。

2.3 触发功能示波器的触发功能可以帮助用户在复杂的信号中准确地捕捉特定的波形。

触发功能包括边沿触发、脉冲触发、视频触发等。

正确设置触发条件可以有效地避免信号的混叠和失真。

2.4 输入阻抗示波器的输入阻抗决定了它对被测电路的影响程度。

一般来说，输入阻抗应该远大于被测电路的输出阻抗，以避免对被测电路产生影响。

常见的输入阻抗值有1MΩ和50Ω两种选择。

2.5 地线连接在连接示波器的地线时，需要注意避免产生地环路，以减少干扰信号。
