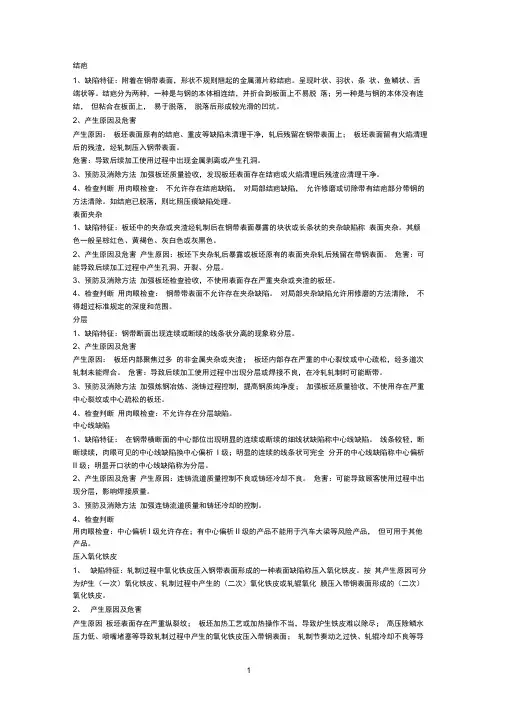

结疤1、缺陷特征：附着在钢带表面，形状不规则翘起的金属薄片称结疤。
呈现叶状、羽状、条状、鱼鳞状、舌端状等。
结疤分为两种，一种是与钢的本体相连结，并折合到板面上不易脱落；另一种是与钢的本体没有连结，但粘合在板面上，易于脱落，脱落后形成较光滑的凹坑。
2、产生原因及危害产生原因：板坯表面原有的结疤、重皮等缺陷未清理干净，轧后残留在钢带表面上；板坯表面留有火焰清理后的残渣，经轧制压入钢带表面。
危害：导致后续加工使用过程中出现金属剥离或产生孔洞。
3、预防及消除方法加强板坯质量验收，发现板坯表面存在结疤或火焰清理后残渣应清理干净。
4、检查判断用肉眼检查：不允许存在结疤缺陷，对局部结疤缺陷，允许修磨或切除带有结疤部分带钢的方法清除。
如结疤已脱落，则比照压痕缺陷处理。
表面夹杂1、缺陷特征：板坯中的夹杂或夹渣经轧制后在钢带表面暴露的块状或长条状的夹杂缺陷称表面夹杂。
其颜色一般呈棕红色、黄褐色、灰白色或灰黑色。
2、产生原因及危害产生原因：板坯下夹杂轧后暴露或板坯原有的表面夹杂轧后残留在带钢表面。
危害：可能导致后续加工过程中产生孔洞、开裂、分层。
3、预防及消除方法加强板坯检查验收，不使用表面存在严重夹杂或夹渣的板坯。
4、检查判断用肉眼检查：钢带带表面不允许存在夹杂缺陷。
对局部夹杂缺陷允许用修磨的方法清除，不得超过标准规定的深度和范围。
分层1、缺陷特征：钢带断面出现连续或断续的线条状分离的现象称分层。
2、产生原因及危害产生原因：板坯内部聚焦过多的非金属夹杂或夹渣；板坯内部存在严重的中心裂纹或中心疏松，经多道次轧制未能焊合。
危害：导致后续加工使用过程中出现分层或焊接不良，在冷轧轧制时可能断带。
3、预防及消除方法加强炼钢冶炼、浇铸过程控制，提高钢质纯净度；加强板坯质量验收，不使用存在严重中心裂纹或中心疏松的板坯。
4、检查判断用肉眼检查：不允许存在分层缺陷。
中心线缺陷1、缺陷特征：在钢带横断面的中心部位出现明显的连续或断续的细线状缺陷称中心线缺陷。
冷轧板（卷）常见缺陷汇总冷轧板（卷）常见缺陷缺陷名称缺陷特征产生原因表面夹杂钢板表面呈现点状、块状或线条状的非金属夹杂物，沿轧制方向间断或连续分布，其颜色为红棕色、深灰色或白色。
严重时钢板会出现孔洞、破裂、断带1)炼钢时造渣不良，钢水粘度大，流动性差，渣子不能上浮，钢中非金属夹杂物多。
2)铸温低，沸腾不良，夹杂物未上浮。
3)连铸时，保护渣带混入钢中。
4)钢水罐、钢锭模或注管内的非金属材料未清扫干净。
结疤钢带表面出现不规则的舌状、鱼鳞状的黑色斑点，分布面积大小不等，压入的深浅不均。
这类铁皮在酸洗工序难以洗尽，当铁皮脱落时形成口坑。
1)炼钢方面锭模内壁清理不净，模壁掉肉．上注时，钢腐飞溅，粘于模壁，发生氧化，铸温低，有时中断注流，继续注钢时，形成翻皮下注锭，保护渣加八不当一造成钢液飞溅。
2)轧钢方面板坯表面残余结疤未清除干净，经轧制后留在钢板上。
压入氧化铁皮缺陷呈点状、条状或鱼鳞状的黑色斑点，分布面积大小不等，压人的深浅不。
这类铁皮在酸洗工序难以洗尽，当铁皮脱落时形成口坑1)板坯加热温度过高，时间过长炉内呈强氧化气氛，炉生氧化铁皮轧制时压入。
2)高压水压力不足，连轧前氧化铁皮未清除干净。
3)高压水喷咀堵塞，局部氧化铁皮未清除。
4)集鳞管道打开组数不足，除鳞不干净。
欠酸洗带钢上下表面严重时整个板面呈现条片状、黑灰色条斑，无光泽1)热轧带钢各部分温度和冷却速度不同，即沿带钢长度方向的头、中、尾以及沿宽度方面的边部和中部的温度和冷却速度不同，使同带钢各部份的铁皮结构和厚度不同，一般说，热轧带钢的头、中部比尾部温度高30-50℃，因此，头部铁皮较厚，尾部铁皮较薄，因而，在酸洗速度相同的情况下，易产生局部未洗净。
2)酸洗工艺不适当，如酸洗的浓度、温度偏低，酸洗速度太快，酸洗时间不足，或亚铁浓度高未及时补充酸液等。
3)拉伸除鳞机拉伸系数不够，使铁皮未经充分破碎、剥离、影响酸洗效果。
4)带钢外形差，如镰月弯、浪形等，使机械除鳞效果差，易造成局部欠酸洗。

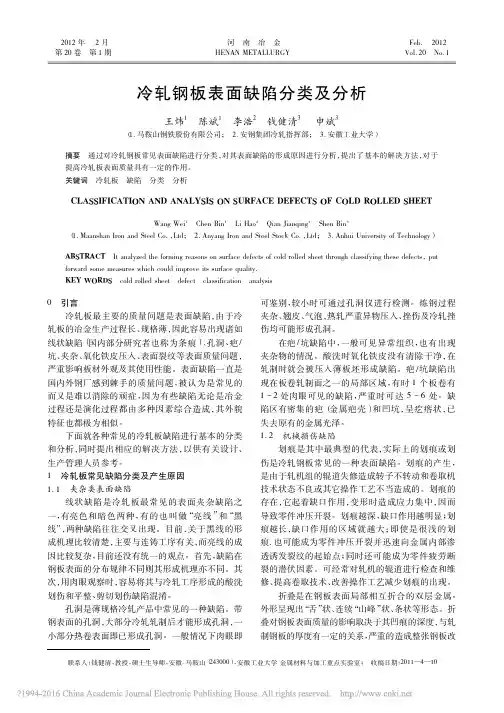

冷轧钢板表面缺陷分类及分析王炜1陈斌1李浩2钱健清3申斌3（1．马鞍山钢铁股份有限公司；2．安钢集团冷轧指挥部；3．安徽工业大学）摘要通过对冷轧钢板常见表面缺陷进行分类，对其表面缺陷的形成原因进行分析，提出了基本的解决方法，对于提高冷轧板表面质量具有一定的作用。
关键词冷轧板缺陷分类分析CLASSIFICATION AND ANALYSIS ON SURFACE DEFECTS OF COLD ROLLED SHEETWang Wei1Chen Bin1Li Hao2Qian Jianqing3Shen Bin3（1．Maanshan Iron and Steel Co．，Ltd；2．Anyang Iron and Steel Stock Co．，Ltd；3．Anhui University of Technology）ABSTRACT It analyzed the forming reasons on surface defects of cold rolled sheet through classifying these defects，put forward some measures which could improve its surface quality．KEY WORDS cold rolled sheet defect classification analysis0引言冷轧板最主要的质量问题是表面缺陷，由于冷轧板的冶金生产过程长、规格薄，因此容易出现诸如线状缺陷（国内部分研究者也称为条痕）、孔洞、疤/坑、夹杂、氧化铁皮压入、表面裂纹等表面质量问题，严重影响板材外观及其使用性能。
表面缺陷一直是国内外钢厂感到棘手的质量问题，被认为是常见的而又是难以消除的顽症，因为有些缺陷无论是冶金过程还是演化过程都由多种因素综合造成，其外貌特征也都极为相似。
下面就各种常见的冷轧板缺陷进行基本的分类和分析，同时提出相应的解决方法，以供有关设计、生产管理人员参考。
冷轧板带缺陷定义冷轧板带缺陷定义、特征及产生原因非金属压入缺陷定义及特征非金属杂物压入板、带表面。
表面呈明显的点状或长条状黄黑色缺陷。
产生原因A）轧制工序设备条件不洁净 B）轧制工艺润滑剂不洁净 C）工艺润滑剂喷油压力不足 D）板坯表面有擦划伤金属压入缺陷定义及特征金属屑或金属碎片压入板、带表面。
压入物刮掉后呈现大小不等的凹陷，破坏了板带表面的连续性。
产生原因a）热轧时辊边道次少，裂边的金属屑、条掉在板坯表面后压入。
b）圆盘剪切边工序质量差，产生毛刺掉在带坯上经轧制后压入。
c）轧辊粘铝后，其粘铝又被压在板坯上；d）热轧导辊尺夹得过紧，带下来的碎屑掉在板坯上后被压入。
划伤缺陷定义及特征凡因尖锐的东西（如板角，金属或设备上的尖锐物等）与板面接触，在相对滑动时所造成的呈单条状分布的伤痕叫做划伤。
产生原因a）辊道、导板上粘铝使板、带划伤；b）冷轧机导板、压平辊等有突出的尖锐物； c）精整时板角划伤；d）涂油包装时油中有金属屑带到涂油辊或毛毡上而划伤板面。
擦伤缺陷定义及特征由于物体间棱与面，或面与面接触后发生相对滑动或错动而在板、带表面造成的成束（或组）分布的伤痕叫做擦伤。
产生原因a）板带在加工生产过程中与导路、设备接触时，产生相对摩擦而造成擦伤； b）冷轧卷断面不齐正，在立式退火炉时产生错动、层与层之间长生擦伤； c）精整验收和包装操作不当产生板间滑动而造成擦伤； d）冷轧时张力不当，开卷时产生层间错动而产生擦伤。
碰伤（凹陷）缺陷定义及特征铝板、铝卷于其它物体碰撞后在板、带表面或断面产生的伤痕。
该缺陷发生在铝板、铝卷的表面或断面，且大多数在凹陷边际有被挤出的金属存在。
产生原因a）板、卷在搬运或存放过程中与其它物体相碰撞产生； b）板、卷在退火料架或底盘上有其他突出物顶撞而产生。
粘伤缺陷定义及特征因板间或带材卷层间压力过大造成板、带表面呈点状、片状或条状的伤痕。
粘伤产生时往往上下板片（或卷层）呈现对称性，有时呈周期性。
