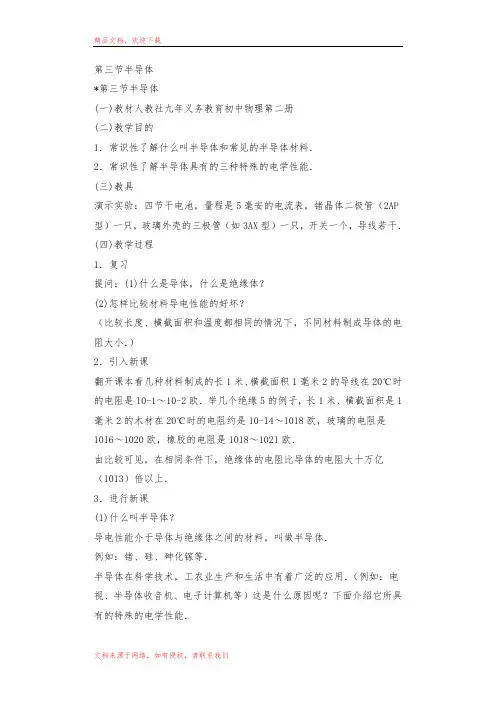

第三节半导体*第三节半导体(一)教材人教社九年义务教育初中物理第二册(二)教学目的1．常识性了解什么叫半导体和常见的半导体材料．2．常识性了解半导体具有的三种特殊的电学性能．(三)教具演示实验：四节干电池，量程是5毫安的电流表，锗晶体二极管（2AP 型）一只，玻璃外壳的三极管（如3AX型）一只，开关一个，导线若干．(四)教学过程1．复习提问：(1)什么是导体，什么是绝缘体？(2)怎样比较材料导电性能的好坏？（比较长度、横截面积和温度都相同的情况下，不同材料制成导体的电阻大小．）2．引入新课翻开课本看几种材料制成的长1米、横截面积1毫米2的导线在20℃时的电阻是10-1～10-2欧．举几个绝缘5的例子，长1米、横截面积是1毫米2的木材在20℃时的电阻约是10-14～1018欧，玻璃的电阻是1016～1020欧，橡胶的电阻是1018～1021欧．由比较可见，在相同条件下，绝缘体的电阻比导体的电阻大十万亿（1013）倍以上．3．进行新课(1)什么叫半导体？导电性能介于导体与绝缘体之间的材料，叫做半导体．例如：锗、硅、砷化镓等．半导体在科学技术，工农业生产和生活中有着广泛的应用．（例如：电视、半导体收音机、电子计算机等）这是什么原因呢？下面介绍它所具有的特殊的电学性能．(2)半导体的一些电学特性①压敏性：有的半导体在受到压力后电阻发生较大的变化．用途：制成压敏元件，接入电路，测出电流变化，以确定压力的变化．②热敏性：有的半导体在受热后电阻随温度升高而迅速减小．用途：制成热敏电阻，用来测量很小范围内的温度变化．按图9连好电路，不要给学生画出电路图，告诉学生电路中的D中有半导体锗，让学生观察常温下电流表的示数（示数很小），再用手捏住D，或用点燃的火柴接近D，观察此时电流表示数（示数明显增大）．比较前后两次电流表示数，说明半导体的电阻随温度升高而减小．③光敏性，有的半导体在光照下电阻大为减小．用途：制成光敏电阻，用于对光照反映灵敏的自动控制设备中．先做实验，电路图见图10．用四节干电池串联作电源．图中三极管用玻璃外壳的三极管（例如3AX81），把外壳上的漆刮去，将三极管的发射极e、集电极c连入电路中．在没有光照时，观察电流表的示数（示数很小），再用手电筒光照到管内锗片（PN结上），观察电流表的示数变化（示数明显变大）．比较前后两次电流表示数，说明半导体受到光照后电阻将大大减小．4．小结这堂课讲授了什么是半导体，一些常见的半导体材料，半导体的三种电学特性，正是由于半导体具有许多特殊的电学性质，所以它有着广泛的应用．(五)说明1．半导体这一内容，只要求做到常识性了解，不要讲得过深过难．这一部分知识是科学常识，又将学习第十五章有用的电子元件做准备，所以虽然是选学内容，还是讲讲为好．2．半导体的热敏性和光敏性，最好是通过实验的观察得出结论，使学生获得感性知识，还可以提高学习兴趣．。

三极管及基本放大电路教案课程名称：三极管及基本放大电路课程时长：2小时课程对象：高中物理学生教学目标：1.了解三极管的基本结构和工作原理。

2.理解三极管的放大特性和应用。

3.掌握基本放大电路的设计和计算方法。

教学准备：1.三极管和相关电路的实物模型。

2. PowerPoint演示文稿。

3.实验器材和电路板。

教学过程：Step 1: 引入（10分钟）a.向学生解释现在我们要学习的内容：三极管及其在基本放大电路中的应用。

b.显示三极管的实物模型，并解释它的基本结构。

c.引导学生思考：三极管是如何工作的？我们为什么要学习它？Step 2: 三极管的工作原理（20分钟）a. 使用PowerPoint演示文稿，详细解释三极管的工作原理，包括发射极、基极和集电极之间的关系。

b.引导学生观察示意图，并帮助学生理解电流流动的过程。

c.通过演示实物模型，展示三极管的工作原理。

Step 3: 三极管的放大特性（20分钟）a.解释三极管的放大特性，包括电压放大系数、电流放大系数和功率放大系数。

b.使用示意图和示波器显示放大效果，帮助学生更好地理解放大特性。

Step 4: 三极管基本放大电路设计（30分钟）a.介绍基本放大电路的种类，如共射放大电路、共基放大电路和共集放大电路。

b. 使用PowerPoint演示文稿和实物模型，逐步讲解这些电路的特点和设计方法。

c.通过示波器演示放大效果，让学生亲自动手设计和制作一个基本放大电路。

Step 5: 实验演示（20分钟）a.分发实验器材和电路板，组织学生进行实验演示。

b.引导学生观察实验现象，记录数据，并帮助学生分析实验结果。

Step 6: 总结与提问（10分钟）a.对本节课的内容进行总结，并再次强调三极管的重要性和应用。

b.提问学生关于三极管和基本放大电路的问题，并进行讨论。

课后作业：1.复习本节课内容，整理笔记。

2.阅读相关教科书内容，进一步理解三极管的工作原理和应用。

3.设计一个简单的基本放大电路，并计算电流和电压放大系数。

半导体器件物理教案课件PPT第一章：半导体简介1.1 半导体的定义与特性1.2 半导体材料的分类与应用1.3 半导体的导电机制第二章：PN结与二极管2.1 PN结的形成与特性2.2 二极管的结构与工作原理2.3 二极管的应用电路第三章：晶体三极管3.1 晶体三极管的结构与类型3.2 晶体三极管的工作原理3.3 晶体三极管的特性参数与测试第四章：场效应晶体管4.1 场效应晶体管的结构与类型4.2 场效应晶体管的工作原理4.3 场效应晶体管的特性参数与测试第五章：集成电路5.1 集成电路的基本概念与分类5.2 集成电路的制造工艺5.3 常见集成电路的应用与实例分析第六章：半导体器件的测量与测试6.1 半导体器件测量基础6.2 半导体器件的主要测试方法6.3 测试仪器与测试电路第七章：晶体二极管的应用7.1 二极管整流电路7.2 二极管滤波电路7.3 二极管稳压电路第八章：晶体三极管放大电路8.1 放大电路的基本概念8.2 晶体三极管放大电路的设计与分析8.3 晶体三极管放大电路的应用实例第九章：场效应晶体管放大电路9.1 场效应晶体管放大电路的基本概念9.2 场效应晶体管放大电路的设计与分析9.3 场效应晶体管放大电路的应用实例第十章：集成电路的封装与可靠性10.1 集成电路封装技术的发展10.2 常见集成电路封装形式与特点10.3 集成电路的可靠性分析与提高方法第十一章：数字逻辑电路基础11.1 数字逻辑电路的基本概念11.2 逻辑门电路及其功能11.3 逻辑代数与逻辑函数第十二章：晶体三极管数字放大器12.1 数字放大器的基本概念12.2 晶体三极管数字放大器的设计与分析12.3 数字放大器的应用实例第十三章：集成电路数字逻辑家族13.1 数字逻辑集成电路的基本概念13.2 常用的数字逻辑集成电路13.3 数字逻辑集成电路的应用实例第十四章：半导体存储器14.1 存储器的基本概念与分类14.2 随机存取存储器（RAM）14.3 只读存储器（ROM）与固态硬盘（SSD）第十五章：半导体器件物理在现代技术中的应用15.1 半导体器件在微电子技术中的应用15.2 半导体器件在光电子技术中的应用15.3 半导体器件在新能源技术中的应用重点和难点解析重点：1. 半导体的定义、特性及其导电机制。
