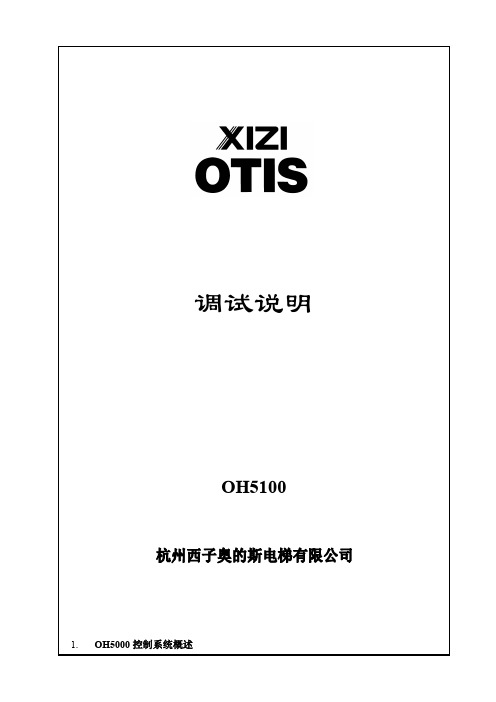

调试说明
OH5100
1.OH5000控制系统概述
OH5000控制系统引用了OTIS的MCS（模块化控制系统）中的LCBII（逻辑控制板）作为电梯控制系统的核心，充分吸收了OTIS技术，利用OTIS高可靠性的串行通讯系统，将电梯的各个部件紧密的连在一起。
驱动部分则采用意大利高精度的矢量变频技术，使电梯的运行更加平稳舒适，同时其流畅简洁的外观也令人赏心悦目。
LCBII内部包括四个模块子系统：OCSS（操作控制子系统）
MCSS（运行控制子系统）
DCSS（门控制子系统）
DBSS（驱动和制动子系统）
1.1下图为OH5000电梯1.0m/s控制系统基本框图：。
无齿轮电机编码器相位调整（定位）注意事项有关无齿轮电机的定位公司已经进行了多次培训，该过程对于OH5000（原Super-Star）系列电梯的正常运行至关重要，定位的不正确可能引起安全隐患甚至造成严重的安全事故。
由于公司即将大量推出OH5100电梯，在此有必要重申一下无齿轮电机定位的注意事项。
1．确认电动机参数目前我公司有两种无齿轮曳引机型号，定位前先确认电机参数，并确认变频器中电机参数是否设置正确。
如果变频器内的电机参数与实际电机不符，应根据实际电机正确设置参数并进行自学习。
下图中左边为9.5kw主机参数，右边为6kw主机参数（注意：公司可能将1.0m/s主机参数均改成6kw，请以标定转速为准，150rpm为9.5kw，95rpm为6kw）。
2．无齿轮电机定位的注意事项定位之前应完全取下钢丝绳。
定位步骤见下面。
定位完成存盘后，先不要挂上钢丝绳，设定参数让电机运行在200~1000mm/s，执行以下步骤：→确认电机转速是否正常；→如正常，进入STARTUP /Save config存盘，再次让电机运行；→如正常，断电再上电让电机运行；→如正常，重复上述步骤几次。
→任何一步不正常（指飞车，如果电机不转，则可能是输出电压错相，任意更换两相即可），关闭电源并参照春节培训资料检查定位是否正确、编码器有否焊接错误或断线、变频器主板跳线是否正常。
3．无齿轮电机定位的步骤Ø硬件准备1．使电机空载；2．短接接触器，确认接触器吸合；3．短接抱闸继电器，确认电机抱闸完全打开（可用手旋转曳引轮）；4．准备短接线用以短接Enable（端子12）、Start（端子13）与＋24V（端子19）。
最好是准备2只开关，因为定位过程可能需要反复通断Enable和Start。
软件调整1．将REGULATION PARAM/ Test generator/ Test gen mode设为Magn curr ref。
2．设定REGULATION PARAM/T est generator/Test gen cfg / Gen hi ref = 5000 [cnt]。
