光学定焦实验ccd

ccd实验报告CCD实验报告摘要：本实验旨在通过对CCD（电荷耦合器件）的研究和实验，探究其原理、特性以及应用。

通过实验，我们可以深入了解CCD的工作原理和性能，并且可以通过实验结果来验证理论知识的正确性。

引言：CCD是一种常见的图像传感器，广泛应用于数码相机、摄像机等电子产品中。

它通过将光信号转换为电荷信号，并将其存储和传输，实现图像的捕捉和处理。

CCD的工作原理和性能对于我们理解和应用图像传感器至关重要。

实验目的：1. 了解CCD的工作原理和结构。

2. 掌握CCD的特性和性能。

3. 验证理论知识在实验中的正确性。

实验材料：1. CCD芯片2. 光源3. 电源4. 示波器5. 信号发生器实验步骤：1. 将CCD芯片连接到电源和示波器上，确保电路连接正确。

2. 调整光源的亮度和位置，使其照射到CCD芯片上。

3. 通过信号发生器产生不同频率和幅度的信号，将其输入到CCD芯片上。

4. 观察示波器上的波形，并记录实验数据。

5. 根据实验数据进行分析和讨论。

实验结果：1. 在不同亮度下，CCD芯片的输出信号随光强度的变化而变化。

2. 在不同频率和幅度的信号输入下，CCD芯片的输出信号具有不同的波形和幅度。

3. CCD芯片的输出信号具有一定的噪声和失真。

实验分析：1. CCD芯片的输出信号与光强度呈线性关系，即光强度越大，输出信号越强。

2. CCD芯片的输出信号受到外界干扰的影响，可能产生噪声和失真。

3. CCD芯片的工作频率和幅度范围受到限制，需要根据实际应用进行选择和调整。

实验结论：通过本次实验，我们深入了解了CCD的工作原理和性能。

CCD芯片能够将光信号转换为电荷信号，并通过存储和传输实现图像的捕捉和处理。

实验结果验证了理论知识的正确性，并且为我们在实际应用中选择和使用CCD提供了指导。

展望：CCD作为一种重要的图像传感器，其应用前景广阔。

随着科技的不断进步，CCD技术也在不断发展，性能不断提升。

未来，我们可以进一步研究和探索CCD的应用领域，如医学影像、安防监控等，为社会的发展和进步做出更大的贡献。

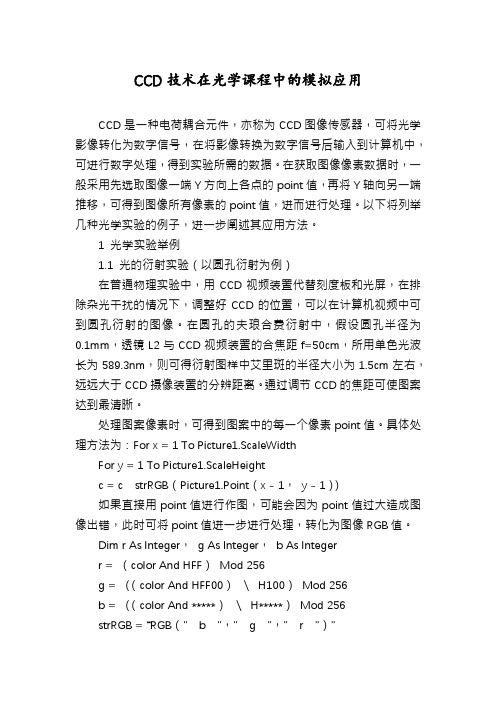

CCD技术在光学课程中的模拟应用CCD是一种电荷耦合元件，亦称为CCD图像传感器，可将光学影像转化为数字信号，在将影像转换为数字信号后输入到计算机中，可进行数字处理，得到实验所需的数据。

在获取图像像素数据时，一般采用先选取图像一端Y方向上各点的point值，再将Y轴向另一端推移，可得到图像所有像素的point值，进而进行处理。

以下将列举几种光学实验的例子，进一步阐述其应用方法。

1 光学实验举例1.1 光的衍射实验（以圆孔衍射为例）在普通物理实验中，用CCD视频装置代替刻度板和光屏，在排除杂光干扰的情况下，调整好CCD的位置，可以在计算机视频中可到圆孔衍射的图像。

在圆孔的夫琅合费衍射中，假设圆孔半径为0.1mm，透镜L2与CCD视频装置的合焦距f=50cm，所用单色光波长为589.3nm，则可得衍射图样中艾里斑的半径大小为1.5cm左右，远远大于CCD摄像装置的分辨距离。

通过调节CCD的焦距可使图案达到最清晰。

处理图案像素时，可得到图案中的每一个像素point值。

具体处理方法为：For x = 1 To Picture1.ScaleWidthFor y = 1 To Picture1.ScaleHeightc = c strRGB（Picture1.Point（x - 1，y - 1））如果直接用point值进行作图，可能会因为point值过大造成图像出错，此时可将point值进一步进行处理，转化为图像RGB值。

Dim r As Integer，g As Integer，b As Integerr = （color And HFF）Mod 256g = （（color And HFF00）＼H100）Mod 256b = （（color And *****）＼H*****）Mod 256strRGB = “RGB（" b "，" g "，" r "）"得到图像各点的RGB之后，重新计算各点的光强度值，记作Y，此时Y的值在较小数值范围内，容易作图与控制Y=0.******R+0.******G+0.0******B在图像中做横纵坐标，其中横坐标为衍射图像中经过艾里斑圆心的水平轴的坐标，纵坐标是此坐标上各点的Y值。

ccd检测实验实验报告CCD检测实验实验报告引言：CCD（Charge-Coupled Device）是一种光电转换器件，广泛应用于图像传感、光学测量等领域。

本实验旨在通过对CCD的检测实验，探究其在不同条件下的工作性能，并研究其在图像传感方面的应用。

一、实验目的本实验的主要目的有以下几点：1. 了解CCD的基本原理和结构。

2. 掌握CCD的工作特性及其在图像传感方面的应用。

3. 研究CCD在不同条件下的工作性能，如光照强度、温度等因素对其影响。

二、实验原理CCD是由一系列电荷传输单元组成的，其结构类似于电容器阵列。

当光照射到CCD表面时，光子会激发出电子，这些电子被聚集到电荷传输单元中，并通过电压控制进行传输。

最后，这些电子被转化为电压信号，进而形成图像。

三、实验步骤1. 准备工作：将CCD与电路连接好，并将其固定在实验台上。

2. 调节光照强度：调整光源的亮度，使其光照强度适合实验要求。

3. 测量电压信号：使用万用表测量CCD输出的电压信号，并记录下来。

4. 改变光照强度：调整光源的亮度，再次测量电压信号，并记录下来。

5. 改变温度条件：通过加热或冷却CCD，改变其工作温度，并测量电压信号。

6. 分析数据：根据实验数据，分析CCD在不同条件下的工作性能。

四、实验结果与讨论通过实验测量，我们得到了一系列CCD输出的电压信号数据。

根据这些数据，我们可以观察到以下现象和规律：1. 光照强度与电压信号呈正相关关系：随着光照强度的增加，CCD输出的电压信号也随之增加。

这是因为更多的光子被激发出电子，使得电荷传输单元中的电荷量增加。

2. 温度对CCD工作性能的影响：随着温度的升高，CCD的输出电压信号会减小。

这是因为温度升高会增加电子的热激发，导致电子从电荷传输单元中泄漏出去，减少了输出电压信号。

3. CCD的线性范围：在一定范围内，CCD的输出电压信号与光照强度呈线性关系。

但当光照强度过高或过低时，CCD的输出电压信号会出现非线性的情况。

CCD的性能测试实验报告一．实验目的：测试CCD的性能参数（暗流，曝光时间和制冷温度）并找到它们的关系。

二．实验原理；CCD是电耦合器件：组成电荷耦合器件的基本元件(光敏元件)是电荷贮存电容器，它采用电荷耦合的方法将二维的信号输出CCD性能优良，这主要表现在：①量子效率高：这是它最大的优点，平均而言量子效率可达30%～50%，大约是一般照相底片的100倍；最高可达90%。

②分光相应范围宽：CCD的分光响应范围为400～1100nm，比一般照相乳剂的灵敏波段范围（350～700nm）向近红外波段延展了很多。

③线性好：成像强度与入射光流量成正比，而且有很好的线性关系。

④动态范围宽：动态范围是指可探测的最暗星与最亮星的星等差。

CCD的动态范围可达105，远远优于底片。

⑤分辨本领高。

像素的尺度越小分辨率越高。

目前生产的CCD其像素尺度为9～25μm ，这与细颗粒的底片分辨本领相当。

CCD使用中也存在一些需要注意解决的问题和困难：①CCD成像面积越大技术制造上越困难；采用小面积拼接的办法也需要尖端技术的支持。

②存在零秒曝光，即在不露光的情况下，由于栅偏压而引起的电子潜像也存在，这应在观测资料处理中加以扣除。

③CCD与光电倍增管一样也有暗流，即在无光照时也有输出。

暗流随温度而改变，一般每降低5～7℃，暗流就减小一半。

所以应将器件冷却到足够低的温度。

专业应用的CCD常用液氮（装在杜瓦瓶内）制冷，使温度低于 -110℃；业余观测使用的CCD系统，多采用半导体制冷。

观测时需要单独测定暗流，并在资料处理中加以扣除。

④CCD器件各个像素的量子效率不一，这种基底（也叫“平场”）的不均匀性会造成成像失真。

因此观测天体之后通常要测定平场，即利用一均匀光源照射或对天空背景进行单独观测，存储其图像，然后在资料处理中加以扣除掉（天体的图像除以平场）。

本实验主要对暗流拍摄和分析，使用ST7和ST9种型号。

三．实验步骤1.将CCD与计算机连接，将CCD连线连接在计算机的USB口上2.给CCD和计算机加电，启动CCD和计算机3.启动CCDops for Windows 软件。

一、实验目的本次实验旨在了解光学相机的基本原理、结构及工作过程，掌握光学相机成像的基本规律，并通过实际操作加深对光学相机成像原理的理解。

二、实验原理光学相机利用透镜将光线聚焦，形成物体的实像。

根据成像规律，物体距离透镜的距离（物距）与成像距离（像距）之间存在一定的关系。

当物距大于二倍焦距时，成像为倒立、缩小的实像；当物距小于二倍焦距且大于焦距时，成像为倒立、放大的实像；当物距小于焦距时，成像为正立、放大的虚像。

三、实验内容1. 光学相机成像规律实验（1）调整光学相机，使物体位于物距大于二倍焦距的位置，观察成像情况，验证成像规律。

（2）调整物体位置，使其位于物距小于二倍焦距且大于焦距的位置，观察成像情况，验证成像规律。

（3）调整物体位置，使其位于焦距以内，观察成像情况，验证成像规律。

2. 光学相机镜头焦距测量实验（1）调整光学相机，使物体位于物距等于二倍焦距的位置，观察成像情况。

（2）测量成像距离，即为镜头焦距。

3. 光学相机成像质量分析实验（1）调整物体位置，使成像清晰。

（2）分析成像质量，如对比度、清晰度等。

四、实验结果与分析1. 光学相机成像规律实验实验结果表明，光学相机成像规律与成像规律相符。

当物距大于二倍焦距时，成像为倒立、缩小的实像；当物距小于二倍焦距且大于焦距时，成像为倒立、放大的实像；当物距小于焦距时，成像为正立、放大的虚像。

2. 光学相机镜头焦距测量实验通过测量成像距离，得到镜头焦距为f=10cm。

3. 光学相机成像质量分析实验成像质量分析结果显示，成像清晰度较高，对比度适中。

通过调整物体位置和相机参数，可以进一步优化成像质量。

五、实验结论1. 光学相机成像原理符合透镜成像规律，成像为实像或虚像。

2. 镜头焦距可以通过测量成像距离得到。

3. 光学相机成像质量受物体位置、相机参数等因素影响，通过调整参数可以优化成像质量。

六、实验心得本次实验使我深入了解了光学相机的基本原理、结构及工作过程，掌握了光学相机成像的基本规律。

CCD光电测量实验报告一、实验目的本次实验旨在利用CCD光电测量仪对光的强度进行测量，并探究光强与入射光源强度、光透过介质厚度之间的关系。

二、实验原理CCD光电测量仪是一种利用CCD传感器对光信号进行接收和处理的仪器。

在实验中，我们使用的CCD光电测量仪由一个光电二极管和一个CCD传感器组成。

当光线入射到光电二极管上时，产生的电流信号经过放大和数字化处理后，可以得到与光强相关的电压值。

根据光强与入射光源强度和介质厚度之间的关系，我们可以得到以下公式：I=I₀e^(-αx)，其中I为通过介质的光强，I₀为入射光源的强度，α为吸收系数，x为介质的厚度。

三、实验步骤1.将光源与CCD光电测量仪连接起来，确保光线可以正常射入光电二极管。

2.打开CCD光电测量仪的软件，将测量仪初始化，并进行预热。

3.调整光源的强度，使得在测量时可以得到较高的信号强度。

4.在CCD光电测量仪的软件中设置测量参数，包括采样频率和采样时间等。

5.将待测介质放置在光源和CCD光电测量仪之间，并调整介质的厚度。

6.开始测量，并记录测量结果。

四、实验结果和分析通过实验我们获得了一系列的测量数据，并利用这些数据绘制了光强随介质厚度变化的曲线图。

根据图中的曲线，我们可以看出光强随着介质的厚度增加而减小，符合指数衰减的规律。

同时，我们还可以利用测量的数据拟合出吸收系数α的取值。

通过进一步的分析，我们发现光强与入射光源强度之间的关系不是线性的，而是服从指数衰减的规律。

这是因为光在介质中会被吸收、散射等过程所影响，导致光的强度随着传播距离的增加而减小。

五、实验总结本次实验使用CCD光电测量仪对光强进行测量，得到了光强与入射光源强度、介质厚度之间的关系。

通过实验我们发现，光强随着介质厚度的增加而减小，符合指数衰减的规律。

这为我们进一步研究光在介质中传播和吸收的过程提供了一定的理论依据。

在实验过程中，我们还发现了一些问题，例如实验中产生的误差以及测量过程中的误差。

ccd原理及应用实验报告
近年来，随着技术的进步，CCD（电荷耦合器件）成为了实现现代图像捕捉的重要手段，它在技术领域已经发展得非常成熟，以满足现代多媒体应用系统和数字家电产品的要求。

Ccd原理及应用实验是利用ccd对静态光照进行图像采集，并做相应处理实验。

CCD是由电信号传输，控制和存储、处理电荷耦合元件构成的器件，通常称为charge-coupled device。

它可以将光信号转换为电流脉冲和电子信号，并根据必要的特定处理输出航照片。

CCD的使用范围极广，因为它可以获得数码图像，而且具有高质量、高灵敏度等优点，使它在图像采集中得到了广泛的应用。

Ccd原理及应用实验的过程是：首先，用光源（投影机等）照射静止的光线图像，然后将图像信号输出到ccd拍摄器上，ccd会将图像信号采集后转换成一系列的电流以及脉冲信号，之后将这些信号输出到控制器上，最后由控制器将这些信号组合并处理变成有效的数字信号。

实验的最终目的是，将通过CCD采集的图像信号进行处理，将其显示在显示器或保存在硬盘上。

通过这个实验，可以更好地了解CCD的基本原理，了解CCD在图像传感器及图像采集、编码和处理技术中的重要作用。

可以说，ccd原理及应用实验有助于提高图像处理技术，提高多媒体应用产品的图像质量，而且实验本身就很有趣，正是互联网应用中优秀的示范。
