AOI自动光学检测仪矢量特征定位技术优势特点

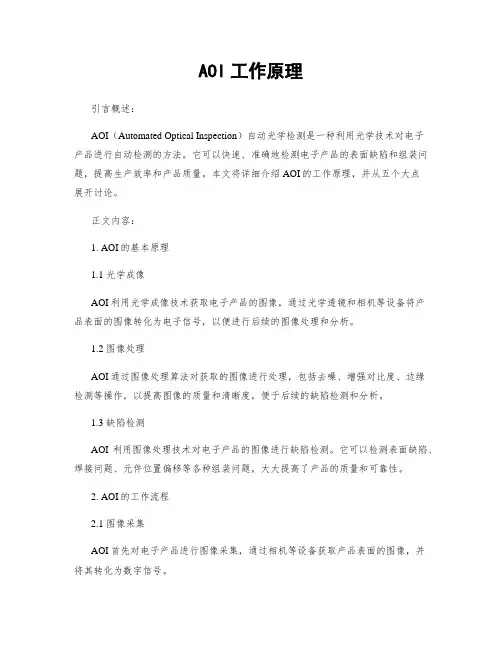

AOI工作原理引言概述：AOI（Automated Optical Inspection）自动光学检测是一种利用光学技术对电子产品进行自动检测的方法。

它可以快速、准确地检测电子产品的表面缺陷和组装问题，提高生产效率和产品质量。

本文将详细介绍AOI的工作原理，并从五个大点展开讨论。

正文内容：1. AOI的基本原理1.1 光学成像AOI利用光学成像技术获取电子产品的图像，通过光学透镜和相机等设备将产品表面的图像转化为电子信号，以便进行后续的图像处理和分析。

1.2 图像处理AOI通过图像处理算法对获取的图像进行处理，包括去噪、增强对比度、边缘检测等操作，以提高图像的质量和清晰度，便于后续的缺陷检测和分析。

1.3 缺陷检测AOI利用图像处理技术对电子产品的图像进行缺陷检测。

它可以检测表面缺陷、焊接问题、元件位置偏移等各种组装问题，大大提高了产品的质量和可靠性。

2. AOI的工作流程2.1 图像采集AOI首先对电子产品进行图像采集，通过相机等设备获取产品表面的图像，并将其转化为数字信号。

2.2 图像处理采集到的图像经过预处理，如去噪、增强对比度等，以提高图像的质量和清晰度，便于后续的缺陷检测和分析。

2.3 缺陷检测AOI利用图像处理算法对图像进行缺陷检测，通过比对产品的实际图像与标准图像进行分析，检测出表面缺陷和组装问题。

2.4 缺陷分类AOI对检测到的缺陷进行分类，将其归类为不同的类型，如焊接问题、元件位置偏移等，以便后续的处理和修复。

2.5 结果输出AOI将检测结果输出给操作员或下一道工序，以便及时处理缺陷和调整生产流程，提高产品的质量和生产效率。

3. AOI的优势和应用领域3.1 高效性AOI能够快速进行图像采集、处理和缺陷检测，大大提高了生产效率，减少了人工检测的时间和成本。

3.2 准确性AOI利用高精度的光学成像和图像处理技术，能够准确地检测出电子产品的表面缺陷和组装问题，降低了人为判断的误差。

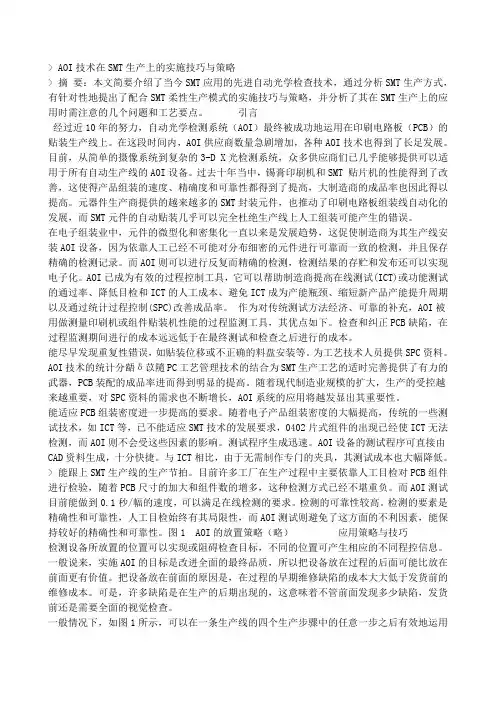

> AOI技术在SMT生产上的实施技巧与策略> 摘要：本文简要介绍了当今SMT应用的先进自动光学检查技术，通过分析SMT生产方式，有针对性地提出了配合SMT柔性生产模式的实施技巧与策略，并分析了其在SMT生产上的应用时需注意的几个问题和工艺要点。

引言经过近10年的努力，自动光学检测系统（AOI）最终被成功地运用在印刷电路板（PCB）的贴装生产线上。

在这段时间内，AOI供应商数量急剧增加，各种AOI技术也得到了长足发展。

目前，从简单的摄像系统到复杂的3-D X光检测系统，众多供应商们已几乎能够提供可以适用于所有自动生产线的AOI设备。

过去十年当中，锡膏印刷机和SMT 贴片机的性能得到了改善，这使得产品组装的速度、精确度和可靠性都得到了提高，大制造商的成品率也因此得以提高。

元器件生产商提供的越来越多的SMT封装元件，也推动了印刷电路板组装线自动化的发展，而SMT元件的自动贴装几乎可以完全杜绝生产线上人工组装可能产生的错误。

在电子组装业中，元件的微型化和密集化一直以来是发展趋势，这促使制造商为其生产线安装AOI设备，因为依靠人工已经不可能对分布细密的元件进行可靠而一致的检测，并且保存精确的检测记录。

而AOI则可以进行反复而精确的检测，检测结果的存贮和发布还可以实现电子化。

AOI已成为有效的过程控制工具，它可以帮助制造商提高在线测试(ICT)或功能测试的通过率、降低目检和ICT的人工成本、避免ICT成为产能瓶颈、缩短新产品产能提升周期以及通过统计过程控制(SPC)改善成品率。

作为对传统测试方法经济、可靠的补充，AOI被用做测量印刷机或组件贴装机性能的过程监测工具，其优点如下。

检查和纠正PCB缺陷，在过程监测期间进行的成本远远低于在最终测试和检查之后进行的成本。

能尽早发现重复性错误，如贴装位移或不正确的料盘安装等。

为工艺技术人员提供SPC资料。

AOI技术的统计分龉δ苡隨PC工艺管理技术的结合为SMT生产工艺的适时完善提供了有力的武器，PCB装配的成品率进而得到明显的提高。

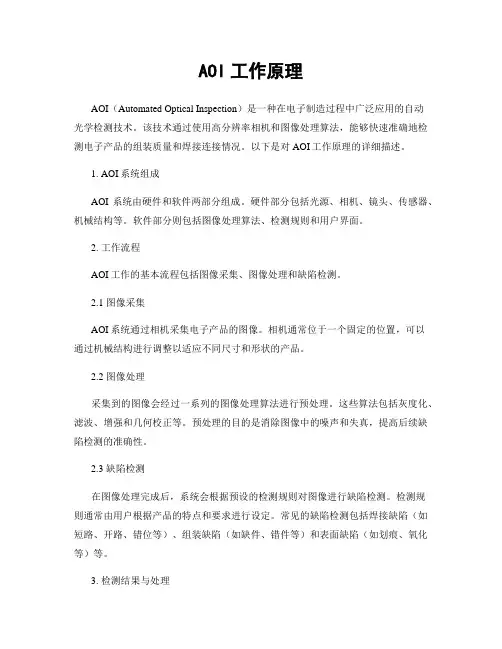

AOI工作原理AOI（Automated Optical Inspection）是一种在电子制造过程中广泛应用的自动光学检测技术。

该技术通过使用高分辨率相机和图像处理算法，能够快速准确地检测电子产品的组装质量和焊接连接情况。

以下是对AOI工作原理的详细描述。

1. AOI系统组成AOI系统由硬件和软件两部分组成。

硬件部分包括光源、相机、镜头、传感器、机械结构等。

软件部分则包括图像处理算法、检测规则和用户界面。

2. 工作流程AOI工作的基本流程包括图像采集、图像处理和缺陷检测。

2.1 图像采集AOI系统通过相机采集电子产品的图像。

相机通常位于一个固定的位置，可以通过机械结构进行调整以适应不同尺寸和形状的产品。

2.2 图像处理采集到的图像会经过一系列的图像处理算法进行预处理。

这些算法包括灰度化、滤波、增强和几何校正等。

预处理的目的是消除图像中的噪声和失真，提高后续缺陷检测的准确性。

2.3 缺陷检测在图像处理完成后，系统会根据预设的检测规则对图像进行缺陷检测。

检测规则通常由用户根据产品的特点和要求进行设定。

常见的缺陷检测包括焊接缺陷（如短路、开路、错位等）、组装缺陷（如缺件、错件等）和表面缺陷（如划痕、氧化等）等。

3. 检测结果与处理AOI系统会将检测结果以图像或数据的形式输出。

对于图像输出，系统会在图像上标记出检测到的缺陷位置，以便操作员进行查看和分析。

对于数据输出，系统会提供缺陷的类型、位置、数量等信息，方便后续的质量分析和改进。

4. 优势和应用AOI工作原理的优势主要体现在以下几个方面：- 自动化：AOI系统能够自动完成图像采集、处理和缺陷检测，提高生产效率和一致性。

- 高精度：高分辨率相机和图像处理算法能够检测微小的缺陷，提高产品质量。

- 快速性：AOI系统能够在短时间内完成大量产品的检测，适应高速生产线的需求。

- 可追溯性：AOI系统能够记录和存储每个产品的检测结果，方便质量追溯和改进。

AOI工作原理广泛应用于电子制造行业，特别是PCB（Printed Circuit Board）组装过程中。

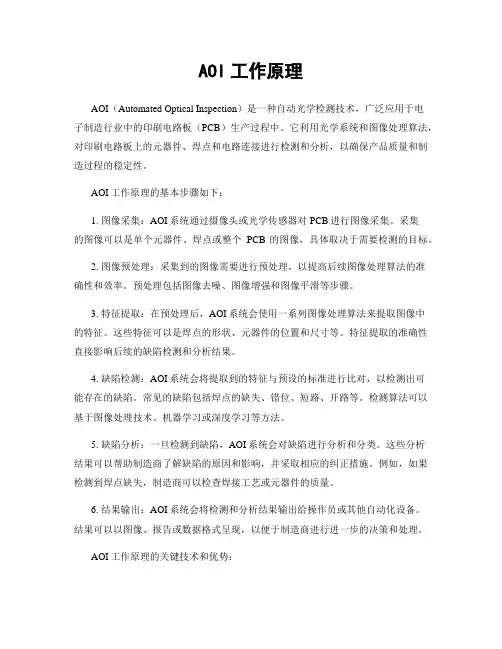

AOI工作原理AOI（Automated Optical Inspection）是一种自动光学检测技术，广泛应用于电子制造行业中的印刷电路板（PCB）生产过程中。

它利用光学系统和图像处理算法，对印刷电路板上的元器件、焊点和电路连接进行检测和分析，以确保产品质量和制造过程的稳定性。

AOI工作原理的基本步骤如下：1. 图像采集：AOI系统通过摄像头或光学传感器对PCB进行图像采集。

采集的图像可以是单个元器件、焊点或整个PCB的图像，具体取决于需要检测的目标。

2. 图像预处理：采集到的图像需要进行预处理，以提高后续图像处理算法的准确性和效率。

预处理包括图像去噪、图像增强和图像平滑等步骤。

3. 特征提取：在预处理后，AOI系统会使用一系列图像处理算法来提取图像中的特征。

这些特征可以是焊点的形状、元器件的位置和尺寸等。

特征提取的准确性直接影响后续的缺陷检测和分析结果。

4. 缺陷检测：AOI系统会将提取到的特征与预设的标准进行比对，以检测出可能存在的缺陷。

常见的缺陷包括焊点的缺失、错位、短路、开路等。

检测算法可以基于图像处理技术、机器学习或深度学习等方法。

5. 缺陷分析：一旦检测到缺陷，AOI系统会对缺陷进行分析和分类。

这些分析结果可以帮助制造商了解缺陷的原因和影响，并采取相应的纠正措施。

例如，如果检测到焊点缺失，制造商可以检查焊接工艺或元器件的质量。

6. 结果输出：AOI系统会将检测和分析结果输出给操作员或其他自动化设备。

结果可以以图像、报告或数据格式呈现，以便于制造商进行进一步的决策和处理。

AOI工作原理的关键技术和优势：1. 光学系统：AOI系统使用高分辨率的摄像头或光学传感器来获取清晰的图像。

光学系统的性能直接影响到检测的准确性和效率。

2. 图像处理算法：AOI系统依靠图像处理算法来提取特征、检测缺陷和分析结果。

优化的图像处理算法可以提高检测的准确性和速度。

3. 自动化：AOI系统是一种自动化设备，可以实现高效、快速和准确的检测过程。

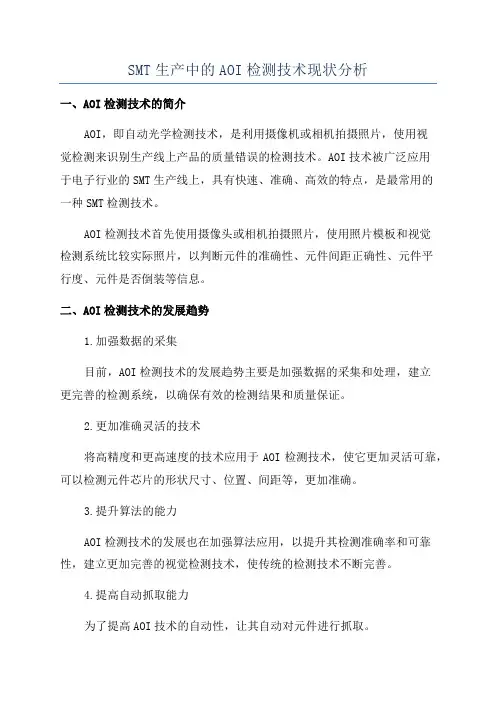

SMT生产中的AOI检测技术现状分析
一、AOI检测技术的简介
AOI，即自动光学检测技术，是利用摄像机或相机拍摄照片，使用视
觉检测来识别生产线上产品的质量错误的检测技术。

AOI技术被广泛应用
于电子行业的SMT生产线上，具有快速、准确、高效的特点，是最常用的
一种SMT检测技术。

AOI检测技术首先使用摄像头或相机拍摄照片，使用照片模板和视觉
检测系统比较实际照片，以判断元件的准确性、元件间距正确性、元件平
行度、元件是否倒装等信息。

二、AOI检测技术的发展趋势
1.加强数据的采集
目前，AOI检测技术的发展趋势主要是加强数据的采集和处理，建立
更完善的检测系统，以确保有效的检测结果和质量保证。

2.更加准确灵活的技术
将高精度和更高速度的技术应用于AOI检测技术，使它更加灵活可靠，可以检测元件芯片的形状尺寸、位置、间距等，更加准确。

3.提升算法的能力
AOI检测技术的发展也在加强算法应用，以提升其检测准确率和可靠性，建立更加完善的视觉检测技术，使传统的检测技术不断完善。

4.提高自动抓取能力
为了提高AOI技术的自动性，让其自动对元件进行抓取。

AOI原理及应用AOI（Automated Optical Inspection）是一种自动光学检测技术，用于检测印刷电路板（PCB）上的缺陷和错误。

它结合了光学成像和图像处理技术，能够高效、准确地检测和识别PCB上的各种问题，如焊接问题、元件缺失、极性错误等。

以下是关于AOI原理及应用的详细介绍。

AOI系统基于光学成像，通过使用高分辨率的CCD相机和适当的照明系统，对PCB上的表面进行扫描。

然后，图像处理软件对获取的图像进行分析和比较，以识别任何缺陷或错误。

1.照明系统：AOI系统使用适当的照明系统来照亮待检测的区域。

常见的照明方式包括环形照明、底部照明和侧面照明。

不同的照明方式可以突出不同的特征和缺陷。

D相机：AOI系统使用高分辨率的CCD相机来获取PCB表面的图像。

CCD相机可以捕捉细微的细节，并将图像传输给图像处理软件进行分析。

3.图像处理软件：AOI系统的图像处理软件使用一系列算法和模型对获取的图像进行分析和比较。

它可以检测和识别各种类型的缺陷和错误，如焊接问题、元件缺失、极性错误等。

AOI应用：AOI技术广泛应用于电子制造行业，特别是在PCB生产和组装过程中。

以下是AOI的主要应用领域：1.错误检测：AOI系统可以检测焊接缺陷，如焊点冷焊、偏头、残留焊锡等。

它还可以检测元件是否正确放置，以及元件之间是否有短路或断路。

2.缺陷检测：AOI系统可以检测PCB表面的缺陷，如刮痕、裂纹、凹陷等。

它可以帮助生产厂商及时发现和修复这些缺陷，以提高产品质量。

3.元件识别：AOI系统可以识别和验证PCB上的元件，确保正确的元件放置和极性。

它可以识别元件的尺寸、形状和标识，以确保符合设计要求。

4.数据分析：AOI系统可以收集和分析PCB生产过程中的大量数据。

它可以帮助制造商分析生产线的效率和质量，并提供改进的建议。

AOI的优势：AOI技术相对于传统的目视检查具有以下优势：1.自动化：AOI系统可以自动进行检测和分析，大大提高了生产效率和准确性。

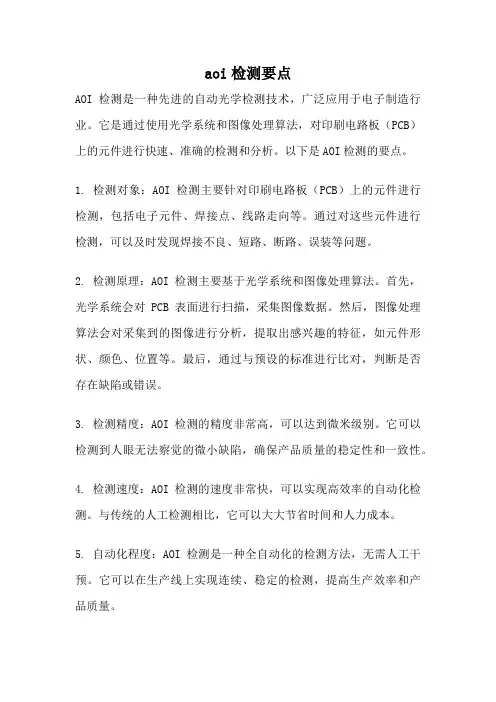

aoi检测要点AOI检测是一种先进的自动光学检测技术，广泛应用于电子制造行业。

它是通过使用光学系统和图像处理算法，对印刷电路板（PCB）上的元件进行快速、准确的检测和分析。

以下是AOI检测的要点。

1. 检测对象：AOI检测主要针对印刷电路板（PCB）上的元件进行检测，包括电子元件、焊接点、线路走向等。

通过对这些元件进行检测，可以及时发现焊接不良、短路、断路、误装等问题。

2. 检测原理：AOI检测主要基于光学系统和图像处理算法。

首先，光学系统会对PCB表面进行扫描，采集图像数据。

然后，图像处理算法会对采集到的图像进行分析，提取出感兴趣的特征，如元件形状、颜色、位置等。

最后，通过与预设的标准进行比对，判断是否存在缺陷或错误。

3. 检测精度：AOI检测的精度非常高，可以达到微米级别。

它可以检测到人眼无法察觉的微小缺陷，确保产品质量的稳定性和一致性。

4. 检测速度：AOI检测的速度非常快，可以实现高效率的自动化检测。

与传统的人工检测相比，它可以大大节省时间和人力成本。

5. 自动化程度：AOI检测是一种全自动化的检测方法，无需人工干预。

它可以在生产线上实现连续、稳定的检测，提高生产效率和产品质量。

6. 缺陷分类：AOI检测可以对检测到的缺陷进行分类。

常见的缺陷包括焊接不良、短路、断路、误装等。

通过对缺陷进行分类和统计，可以及时发现生产过程中的问题，并采取相应的措施进行改进。

7. 数据分析：AOI检测可以生成大量的检测数据，包括缺陷统计、图像分析等。

通过对这些数据进行分析，可以了解生产过程中的问题和趋势，为生产管理和质量控制提供参考。

8. 可视化显示：AOI检测系统通常会提供可视化的显示界面，方便操作人员进行观察和分析。

通过界面上的图像、报告和统计数据，操作人员可以及时了解产品的质量状况，并进行相应的调整和改进。

9. 故障预警：AOI检测系统可以实时监测生产过程中的缺陷和异常情况，并发出警报。

这样，操作人员可以及时采取措施，避免不良品的产生，提高生产效率和产品质量。
