AOI自动光学检测仪维护保养手册—范文

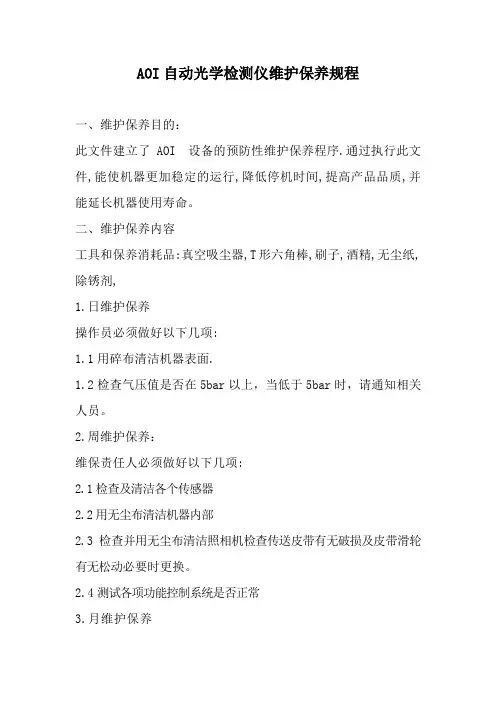

AOI自动光学检测仪维护保养规程一、维护保养目的：此文件建立了AOI 设备的预防性维护保养程序.通过执行此文件,能使机器更加稳定的运行,降低停机时间,提高产品品质,并能延长机器使用寿命。

二、维护保养内容工具和保养消耗品:真空吸尘器,T形六角棒,刷子,酒精,无尘纸,除锈剂,1.日维护保养操作员必须做好以下几项:1.1用碎布清洁机器表面.1.2检查气压值是否在5bar以上，当低于5bar时，请通知相关人员。

2.周维护保养：维保责任人必须做好以下几项:2.1检查及清洁各个传感器2.2用无尘布清洁机器内部2.3检查并用无尘布清洁照相机检查传送皮带有无破损及皮带滑轮有无松动必要时更换。

2.4测试各项功能控制系统是否正常3.月维护保养维护保养责任人必须作好以下机器部件的清洁、维护3.1清洁所有防尘盖控制箱和冷却风扇灰尘，擦拭干净所有盖板油污。

3.2清洁空气过滤器芯，调整压缩空气压力为5+0.1bar3.3检查活动部位轴的连线是否松动，如有松动请进行紧固3.4检查皮带松紧度3.5检查并校正(如有必要)传送皮带3.6清洁机器风扇过滤器3.7清洁X/Y轴导轨并加一薄层10#油膜。

4.年度维护保养维护保养责任人除作好设备的周、月维护保养外，还须作好以下几项内容4.1检查调整机器水平4.2检查机器所有螺丝是否松动,如有紧固该部件。

4.3校正机器参数和做备份。

(必须参考说明书)4.4清洁、润滑PCB传送轨道的导轨、丝杆三、注意事项：注意环保,不同垃圾扔进相应垃圾筒。

当机器进行"清洁"和"注油"时一定要先关掉机器电源。

在保养时,当发现有部件即将损坏时应立即更换。

任何部件拆卸过必须做相应的校正。

做保养后须暖机20分钟.不同部件用油必须正确。

月维护包括了周维护,周维护包括了日维护,所以当月维护和周维护一起进行时,保养记录只需做月维护的记录,依此类推。

.做好保养后须填好维护保养记录表。

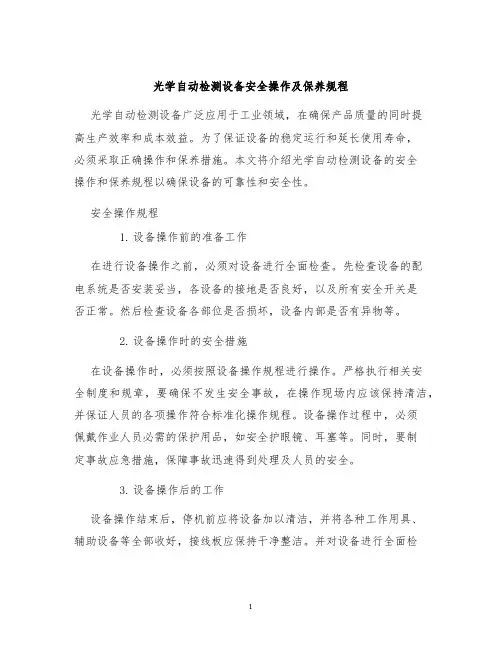

光学自动检测设备安全操作及保养规程光学自动检测设备广泛应用于工业领域，在确保产品质量的同时提高生产效率和成本效益。

为了保证设备的稳定运行和延长使用寿命，必须采取正确操作和保养措施。

本文将介绍光学自动检测设备的安全操作和保养规程以确保设备的可靠性和安全性。

安全操作规程1.设备操作前的准备工作在进行设备操作之前，必须对设备进行全面检查。

先检查设备的配电系统是否安装妥当，各设备的接地是否良好，以及所有安全开关是否正常。

然后检查设备各部位是否损坏，设备内部是否有异物等。

2.设备操作时的安全措施在设备操作时，必须按照设备操作规程进行操作。

严格执行相关安全制度和规章，要确保不发生安全事故，在操作现场内应该保持清洁，并保证人员的各项操作符合标准化操作规程。

设备操作过程中，必须佩戴作业人员必需的保护用品，如安全护眼镜、耳塞等。

同时，要制定事故应急措施，保障事故迅速得到处理及人员的安全。

3.设备操作后的工作设备操作结束后，停机前应将设备加以清洁，并将各种工作用具、辅助设备等全部收好，接线板应保持干净整洁。

并对设备进行全面检查，确保所有操作都符合设备操作规程，所有安全开关程序也正确无误。

设备保养规程1.设备加油、加液体设备加油、加液体前必须首先停机，然后根据设备说明书上的要求进行加油、加液体。

加油、加液体的胶盖和胶塞必须紧密，以保证加液后胶盖和胶塞的密封。

2.设备日常保养设备的日常保养应该由专人负责，包括设备外观清洁、各部位的润滑保养等。

定期检查设备的各个部位，如电气部分、机械部分等，以发现问题并及时处理。

3.设备的定期检修设备定期检修是保证设备长期运转和提高设备系统可靠性的重要措施。

设备使用三个月后需进行维护、保养和检修等工作。

检修包括设备内部组成部件的检查、更换或清洗、调试等。

同时，还必须检查面板、操作系统、接线、传感器、仪表等是否正常，以保障后续工作的顺畅进行。

总结光学自动检测设备的安全操作和保养规程是保障设备长期运转和提高工作效率的重要措施。

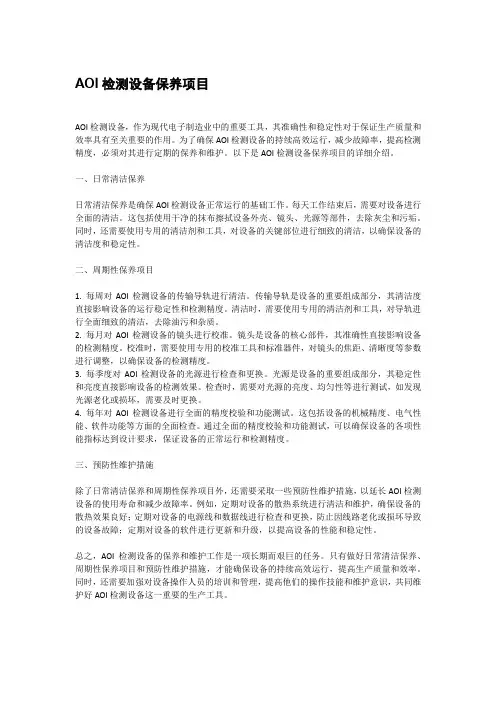

AOI检测设备保养项目AOI检测设备，作为现代电子制造业中的重要工具，其准确性和稳定性对于保证生产质量和效率具有至关重要的作用。

为了确保AOI检测设备的持续高效运行，减少故障率，提高检测精度，必须对其进行定期的保养和维护。

以下是AOI检测设备保养项目的详细介绍。

一、日常清洁保养日常清洁保养是确保AOI检测设备正常运行的基础工作。

每天工作结束后，需要对设备进行全面的清洁。

这包括使用干净的抹布擦拭设备外壳、镜头、光源等部件，去除灰尘和污垢。

同时，还需要使用专用的清洁剂和工具，对设备的关键部位进行细致的清洁，以确保设备的清洁度和稳定性。

二、周期性保养项目1. 每周对AOI检测设备的传输导轨进行清洁。

传输导轨是设备的重要组成部分，其清洁度直接影响设备的运行稳定性和检测精度。

清洁时，需要使用专用的清洁剂和工具，对导轨进行全面细致的清洁，去除油污和杂质。

2. 每月对AOI检测设备的镜头进行校准。

镜头是设备的核心部件，其准确性直接影响设备的检测精度。

校准时，需要使用专用的校准工具和标准器件，对镜头的焦距、清晰度等参数进行调整，以确保设备的检测精度。

3. 每季度对AOI检测设备的光源进行检查和更换。

光源是设备的重要组成部分，其稳定性和亮度直接影响设备的检测效果。

检查时，需要对光源的亮度、均匀性等进行测试，如发现光源老化或损坏，需要及时更换。

4. 每年对AOI检测设备进行全面的精度校验和功能测试。

这包括设备的机械精度、电气性能、软件功能等方面的全面检查。

通过全面的精度校验和功能测试，可以确保设备的各项性能指标达到设计要求，保证设备的正常运行和检测精度。

三、预防性维护措施除了日常清洁保养和周期性保养项目外，还需要采取一些预防性维护措施，以延长AOI检测设备的使用寿命和减少故障率。

例如，定期对设备的散热系统进行清洁和维护，确保设备的散热效果良好；定期对设备的电源线和数据线进行检查和更换，防止因线路老化或损坏导致的设备故障；定期对设备的软件进行更新和升级，以提高设备的性能和稳定性。

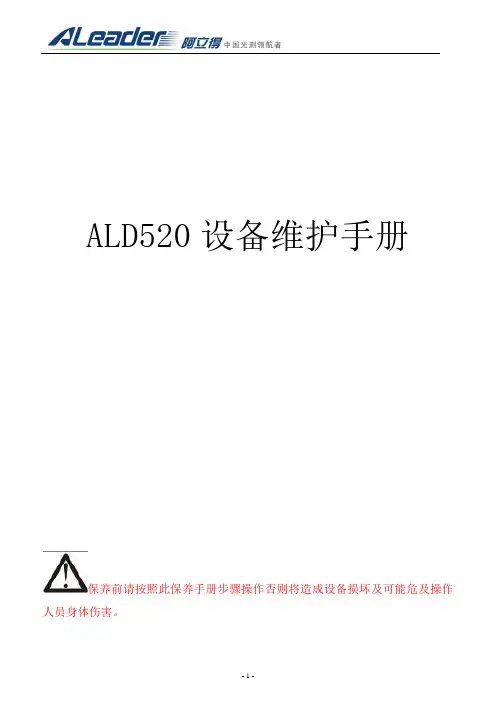

ALD520设备维护手册保养前请按照此保养手册步骤操作否则将造成设备损坏及可能危及操作人员身体伤害。

目录一、日保养1．机器平台清洁 (1)2．设备外观清洁 (2)二、月保养1．各散热风扇清洁检查 (3)2. 电脑主机防尘网和键盘清洁 (5)3. X-Y轴清洁润滑 (6)4. 灯光灰度值校正 (9)5. 机器接地检查 (12)三、季保养1. 光源清洁 (13)2. 电脑数据文件整理 (14)3. AOI程序的备份 (18)一、日保养（项目包括下列内容）日保养是以24小时或以一个工作日为周期对机器进行保养一次，其内容包含了：1、机器平台清洁；①清理工作平台前准备手套、干净棉布。

②将设备电脑关闭，再关闭设备电源总开关（电源开关置于OFF状态如图1所示，以下如不作说明，机器关机是指总电源开关置于OFF状态）。

③带上手套，用干净棉布清洁平台表面（测试时PCB板留下）脏污物或灰尘，如图2所示。

图1关闭设备电源总开关图2工作台清洁2、设备外观清洁机器外观清洁是指对机壳钣金各个部位清洁。

机器外观图片如图3所示。

图3 机器外观①外观清洁前准备手套、干净棉布。

② 将设备关闭，再关闭设备电源总开关。

③带上手套，用干净棉布清洁机器外壳的灰尘。

注意：如设备外壳有比较难擦拭的污迹，请用酒精或专用清洁剂擦除；擦拭油漆表面时，请勿用天那水或其它带腐蚀性的液体擦拭设备外壳否则将造成设备漆面损坏。

钣金底架键盘托盘显示器按钮组件钣金外壳钣金顶盖三、月保养（项目包括周保养及下列内容）月保养也包含了周保养的内容，下面是继周保养后月保养为周期的内容：1. 各散热风扇清洁检查位于机器外壳后面（上面二个、下左侧面2个）共有4个风扇，如图4所示。

风扇由外防护窗、防尘网、叶片、内防护窗共4个部分组成，如图5所示。

叶片防尘网内防护窗外防护窗图4机器外壳后面风扇图5风扇组成部分清洁前，请准备工具：一字螺丝刀、干抹布、白色棉手套一双；注意：拆风扇外防护窗时，请小心！位于外防护窗四个内侧面分别带有扣子，如图6所示一只手用一字螺丝刀往外顶住边沿，另一只手轻轻拔起外防护窗。

检测设备维护保养计划书一、背景和目的随着科技的不断进步和应用，检测设备在现代生产和科研中起着至关重要的作用。

为了确保检测设备的稳定运行和准确性，我们制定了本维护保养计划书，旨在通过定期的保养和维护，延长设备的使用寿命，提高工作效率，确保检测结果的准确性。

二、计划内容1. 维护保养频率：计划每月对检测设备进行一次维护保养，每次保养时间不超过3小时。

2. 维护保养项目：a. 清洁：定期清洁设备的外壳和内部零部件，特别是探头、传感器和连接线。

使用专用的清洁剂和软布进行清洁，避免使用硬物刮擦设备表面。

b. 校准：每季度对设备进行校准，确保检测结果的准确性和可靠性。

校准过程中，应严格按照设备说明书的要求进行操作，记录校准结果并保存。

c. 润滑：定期检查设备的润滑情况，根据设备说明书要求，添加适量的润滑剂，保证设备的顺畅运转和减少摩擦损耗。

d. 故障排除：如果设备出现故障或异常情况，及时排除故障，保证设备的正常运行。

如果无法解决故障，及时联系售后服务商进行维修。

e. 更新软件：随着科技的不断发展，设备软件也需要不断更新和升级。

定期检查设备软件的版本，如有新版本可用，及时进行更新。

f. 定期检查：每季度对设备进行全面检查，包括设备的外观、内部结构、电源和电线等。

记录检查结果，如有问题及时解决。

三、责任分工1. 仪器管理员：负责设备的日常维护保养工作，包括清洁、校准、润滑等。

2. 技术人员：负责设备的故障排除和软件更新工作，及时联系售后服务商进行维修和升级。

3. 监督人员：负责对维护保养工作的监督和检查，确保计划的执行情况。

四、计划执行与评估1. 计划执行：各责任人员按照计划的要求，定期进行维护保养工作，确保计划的顺利执行。

2. 评估与改进：定期评估维护保养工作的效果和问题，及时进行改进和调整。

并根据设备的使用情况和生产需求，适时优化维护保养计划。

通过制定并执行本检测设备维护保养计划书，我们可以确保检测设备始终保持良好的工作状态，提高设备的稳定性和可靠性，减少故障发生的可能性，延长设备的使用寿命，为科研和生产提供可靠的支持和保障。

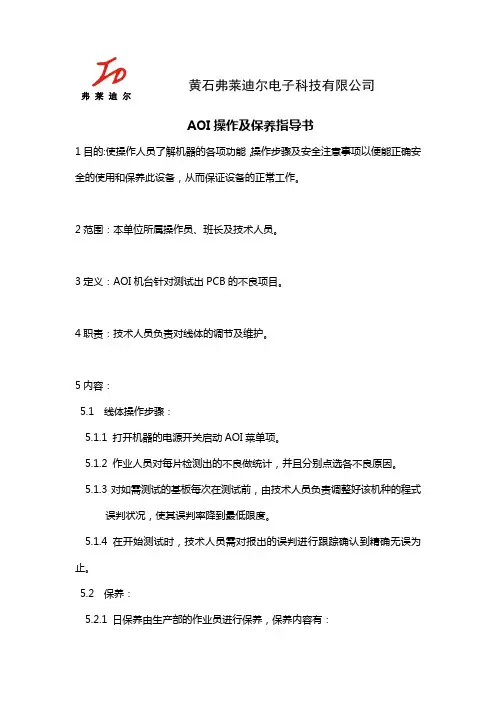

黄石弗莱迪尔电子科技有限公司弗莱迪尔AOI操作及保养指导书1目的:使操作人员了解机器的各项功能，操作步骤及安全注意事项以便能正确安全的使用和保养此设备，从而保证设备的正常工作。

2范围：本单位所属操作员、班长及技术人员。

3定义：AOI机台针对测试出PCB的不良项目。

4职责：技术人员负责对线体的调节及维护。

5内容：5.1 线体操作步骤：5.1.1 打开机器的电源开关启动AOI菜单项。

5.1.2 作业人员对每片检测出的不良做统计，并且分别点选各不良原因。

5.1.3对如需测试的基板每次在测试前，由技术人员负责调整好该机种的程式误判状况，使其误判率降到最低限度。

5.1.4 在开始测试时，技术人员需对报出的误判进行跟踪确认到精确无误为止。

5.2 保养：5.2.1 日保养由生产部的作业员进行保养，保养内容有：a.清洁机台外壳表面的灰尘；b.清洁显示屏及键盘鼠标表面的灰尘；c.清洁两侧轨道的异物，防止不必要的杂物掉入机台内部；d.检查静电线接地是否良好。

5.2.2 周保养由技术人员安排进行保养，保养内容有：a.检查丝杆及导轨运转情况；b.检查轨道两侧的平行状况及夹边的张紧度；c.检查马达运转情况，是否发烫、有异响等情况；d.检查程式的整理状况及各机种的SPC 误判状况统计。

5.2.3 月保养由技术人员当月进行保养，保养内容有：a.检查程式使用状况，及时做备份更新；b.检查电动马达转动部分的润滑情况及时的做润滑清洁；c.检查光源亮度是否良好有必要时做相机校正；d.检查所有皮带传动﹑皮带张力；e.清洁散热风扇过滤棉。

5.3 各保养人员，认真填写保养记录表。

（注：日保养由作业人员填写保养记录）为了令设备正常运作及延长设备的使用寿命，请执行如下的定期保养工作：1. 当天工作结束后，关掉电脑和机器的电源，对机器台面上的灰尘用吸尘器吸干净及用白布擦干净设备外表的尘污。

注意：不要使用有机溶剂来擦洗机器表面，那样可能会损伤表面油漆。

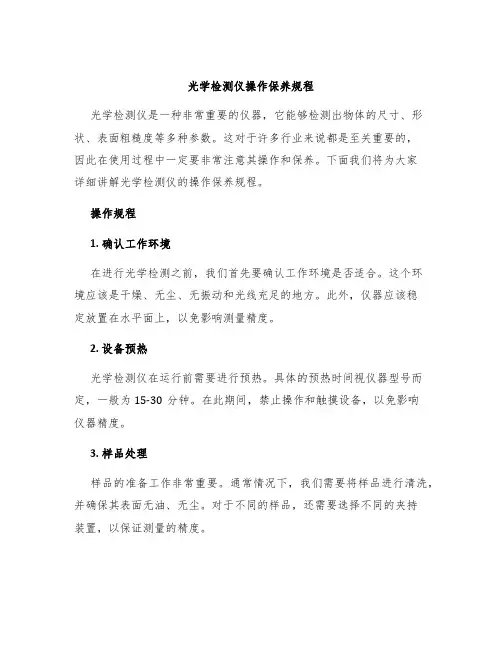

光学检测仪操作保养规程光学检测仪是一种非常重要的仪器，它能够检测出物体的尺寸、形状、表面粗糙度等多种参数。

这对于许多行业来说都是至关重要的，因此在使用过程中一定要非常注意其操作和保养。

下面我们将为大家详细讲解光学检测仪的操作保养规程。

操作规程1. 确认工作环境在进行光学检测之前，我们首先要确认工作环境是否适合。

这个环境应该是干燥、无尘、无振动和光线充足的地方。

此外，仪器应该稳定放置在水平面上，以免影响测量精度。

2. 设备预热光学检测仪在运行前需要进行预热。

具体的预热时间视仪器型号而定，一般为15-30分钟。

在此期间，禁止操作和触摸设备，以免影响仪器精度。

3. 样品处理样品的准备工作非常重要。

通常情况下，我们需要将样品进行清洗，并确保其表面无油、无尘。

对于不同的样品，还需要选择不同的夹持装置，以保证测量的精度。

4. 设置参数设置仪器参数是光学检测的重要步骤。

参数包括环境温度、压力、光线强度、金属反射率、滤波器等多个方面。

合理设置这些参数将大大提高测量的准确性。

5. 移动镜头根据具体情况调节镜头位置。

将镜头放在最合适的位置可以大大提高检测效率和准确性。

需要注意的是，镜头的移动过程中一定要轻柔，避免导致镜头损坏。

6. 开始测量当上述步骤都完成后，即可开始测量。

观察结果时要注意及时清除测量镜头上可能存在的污渍，保证观察画面的清晰度。

7. 记录结果在测量结束之后，一定要将结果记录下来并妥善保存。

这对于后续的比对、分析和总结工作都是非常有益的。

保养规程1. 注意防护在平时使用光学检测仪的时候，我们需要注意防护。

避免过度摔打、碰撞和擦拭，同时尽可能让其远离水分和高温等极端环境。

2. 定期清洁定期清洁是保持仪器运转状态的关键。

需要使用专用的清洁剂和清洁布，避免使用带有酸碱成分或有磨损性的清洁剂。

清洁时应注意无尘环境，以防扰动镜头表面，影响测量准确性。

3. 定期校验定期进行校验，以确保仪器的测量精度处于标准范围之内。

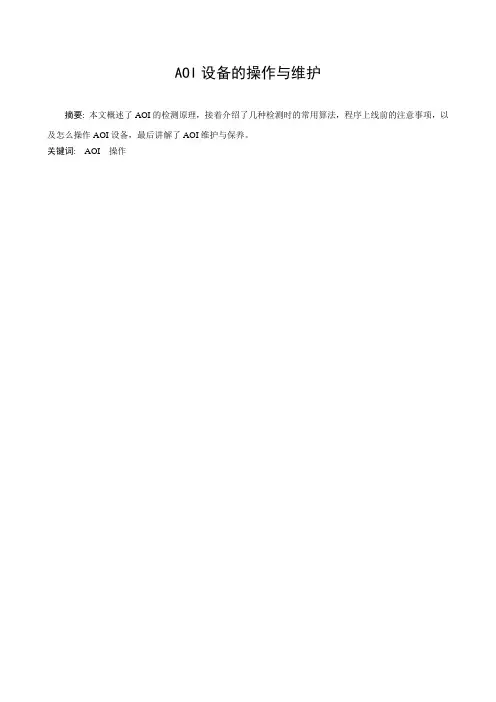

AOI设备的操作与维护摘要: 本文概述了AOI的检测原理，接着介绍了几种检测时的常用算法，程序上线前的注意事项，以及怎么操作AOI设备，最后讲解了AOI维护与保养。

关键词: AOI 操作目录第1章前言 (1)第2章AOI简介 (2)2.1 检查原理 (2)2.2 AOI与人工检查的优点 (2)2.3 AOI的发展趋势 (2)第3章SAKI AOI常用算法描述及应用 (3)3.1 Black/White (4)3.2 Distribution (6)3.3 Range (6)3.4 Min/Max (7)3.5 L Tracking/W Tracking (7)3.6 Peak (8)第4章AOI机器的操作 (9)4.1 SAKI AOI系统图示 (9)4.2 操作步骤 (14)第5章AOI维护与保养 (15)第1章前言AOI（Automatic Optic Inspection）的全称是自动光学检测，是基于光学原理来对焊接生产中遇到的常见缺陷进行检测的设备。

AOI是近几年才兴起的一种新型测试技术，但发展迅速，目前很多厂家都推出了AOI测试设备。

当自动检测时，机器通过摄像头自动扫描PCB，采集图像，测试的焊点与数据库中的合格的参数进行比较，经过图像处理，检查出PCB上缺陷，并通过显示器或自动标志把缺陷显示/标示出来，供维修人员修整。

通常的自动光学检测（AOI，automatic optical inspection）是在批量生产中采用的一种在线检测方法。

自动光学检测是将电路板上的器件或者特征（比如漏件）捕捉成像，通过软件处理，判断这一器件或者特征是否完好，然后得出检测结果，判断诸如元件缺失、极性反转、焊接锡桥或者焊点质量问题等。

自动视觉检查则是从不同角度强调了，在检测过程中的计算机视觉处理环节。

PCB的检测最早采用人工目测方式，随着高密度电路布线和高产量的要求，人工目测方式不能满足可靠性的要求，重复、单调、严格的检测任务的最好解决方案是采用自动检测系统。

检测设备维护保养计划书范文一、前言检测设备是保障生产质量的重要工具，为了确保其正常运行和延长使用寿命，维护保养工作尤为重要。

本文将制定一份检测设备的维护保养计划，旨在提高设备的可靠性和稳定性，确保生产过程的顺利进行。

二、设备维护保养计划1. 检测设备分类根据设备的不同功能和特点，将检测设备分为A类、B类和C类。

其中，A类设备为关键设备，B类设备为重要设备，C类设备为一般设备。

2. 维护保养周期根据设备的使用情况和厂家要求，制定不同设备的维护保养周期，确保设备的正常运行。

A类设备每月进行一次维护保养，B类设备每季度进行一次维护保养，C类设备每半年进行一次维护保养。

3. 维护保养内容（1）设备清洁：定期对设备进行内外部清洁，去除积尘和杂物，并使用适当的清洁剂进行清洁，以确保设备表面的清洁度。

（2）设备检查：检查设备的各个部件是否完好，如电源线、传感器等，确保设备正常工作。

（3）设备润滑：根据设备的要求和使用情况，对设备的润滑部位进行润滑，以减少设备磨损和摩擦。

（4）设备校准：定期对设备进行校准，确保设备的测试结果准确可靠。

（5）备品备件更换：检查设备的备品备件情况，如有需要，及时更换，以保证设备的正常使用。

4. 维护保养记录对每次维护保养进行详细记录，包括维护保养日期、维护保养内容、维护保养人员等信息。

并根据记录情况，及时总结经验教训，为后续的维护保养工作提供参考。

5. 告警与应急处理建立设备的告警系统，对设备故障、异常情况进行监测和处理，并制定相应的应急处理方案，以便在设备故障时能够快速有效地进行修复和恢复。

三、结语本文制定了一份检测设备的维护保养计划，通过定期的维护保养工作，可以保证设备的正常运行和延长使用寿命。

同时，维护保养记录的建立和告警处理的制定，也为设备维护保养工作的进一步改进提供了依据。

只有加强设备的维护保养工作，才能确保生产过程的稳定和产品质量的可靠。

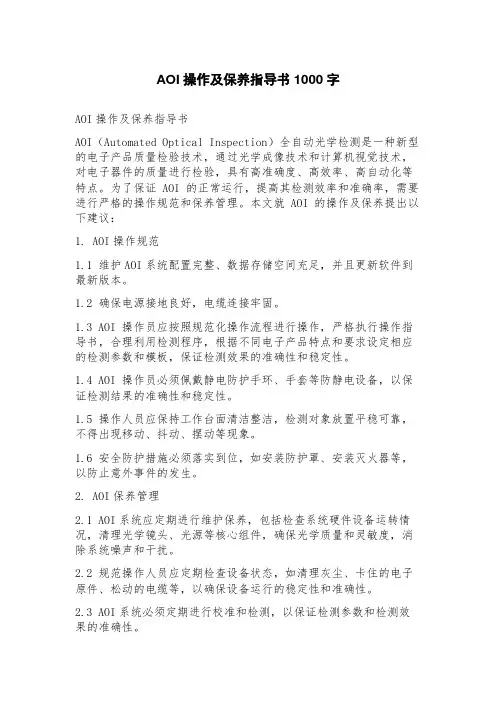

AOI操作及保养指导书1000字AOI操作及保养指导书AOI（Automated Optical Inspection）全自动光学检测是一种新型的电子产品质量检验技术，通过光学成像技术和计算机视觉技术，对电子器件的质量进行检验，具有高准确度、高效率、高自动化等特点。

为了保证 AOI 的正常运行，提高其检测效率和准确率，需要进行严格的操作规范和保养管理。

本文就 AOI 的操作及保养提出以下建议：1. AOI操作规范1.1 维护AOI系统配置完整、数据存储空间充足，并且更新软件到最新版本。

1.2 确保电源接地良好，电缆连接牢固。

1.3 AOI 操作员应按照规范化操作流程进行操作，严格执行操作指导书，合理利用检测程序，根据不同电子产品特点和要求设定相应的检测参数和模板，保证检测效果的准确性和稳定性。

1.4 AOI 操作员必须佩戴静电防护手环、手套等防静电设备，以保证检测结果的准确性和稳定性。

1.5 操作人员应保持工作台面清洁整洁，检测对象放置平稳可靠，不得出现移动、抖动、摆动等现象。

1.6 安全防护措施必须落实到位，如安装防护罩、安装灭火器等，以防止意外事件的发生。

2. AOI保养管理2.1 AOI系统应定期进行维护保养，包括检查系统硬件设备运转情况，清理光学镜头、光源等核心组件，确保光学质量和灵敏度，消除系统噪声和干扰。

2.2 规范操作人员应定期检查设备状态，如清理灰尘、卡住的电子原件、松动的电缆等，以确保设备运行的稳定性和准确性。

2.3 AOI系统必须定期进行校准和检测，以保证检测参数和检测效果的准确性。

2.4 操作人员需要定期更换被污染的部件，如过滤器、吸尘器袋、镜头保护罩等，以保证设备的清洁度和正常操作。

2.5 AOI设备在闲置期间应及时断电停机，并且保证环境温度湿度处于适宜范围内，以延长设备使用寿命。

综上所述，规范的操作和正确的保养管理是 AOI 设备保持准确、高效和稳定运行的关键因素，因此，企业必须建立和完善 AOI 设备的操作和维护管理制度，培训操作人员和保养人员，并实施相关考核制度，以保证 AOI 设备的持续有效运行。

AOI保养指导操作指导概述本操作指导书用于指导AOI设备的日、周、月、年的维护与保养活动1.目的为维护,保养人员对机器的维护,保养提供方法,以确保AOI的正常使用,保证测试质量和效率,使AOI时刻处于最佳状态。

AOI设备维护保养包括日、周、月、半年度保养，每次维护保养都应填写相应的维护保养记录。

4.日维护保养4.1接地检查：检查设备接地是否良好。

4.2外壳与显示器清洁：用布擦拭机器外壳与显示器。

用无尘纸加清洁剂擦拭。

5周维护保养5.1推杆系统固定：用内六角拧紧推杆系统的螺丝。

用无尘纸加酒精擦拭。

5.3扫描内部清洁：用无尘纸加酒精擦拭。

6月维护保养6.1扫描轨道加油：扫描轨道加油（先用抹布去出旧的油垢）,再加上新的润滑油。

6.2各丝杆、滑杆、滑块加润滑油：各丝杆、滑杆、滑块加油（先用抹布去出旧的油垢）,再加上新的润滑油。

6.3灯罩清洁：用无尘纸加清洁剂擦拭。

6.4排风扇及过滤网清洁：用气枪清洁风扇过滤网。

6.5镜头镜片清洁：用无尘纸加清洁剂擦拭。

7半年维护保养7.1传动皮带检查：老化或磨损进行更换。

7.2电脑机箱内部清洁：用气枪和毛刷清理干净。

7.3线路接头紧固：用工具拧紧线路接头螺丝。

7.4程序备份：对所有程序进行磁盘备份。

7.5计算机杀毒：运行合法的最新杀毒软件对计算机进行杀毒。

8. 注意事项8.1实施点检前必须先做好以下工作。

8.1.1机器置于紧急停止状态。

8.1.2关断电源。

8.2实施点检中,若多人共同作业必须互相确认信号后再操作,在有必要的地方挂上警示标语。

8.3 严格按照<<AOI日常点检表>>和<<AOI维护保养记录表>>内容实施点检和作好记录签名确认。

9保养项目表：。

检测仪器的正确使用和维护保养为了让大家更好的使用和保养仪器设备，保证测量的准确可靠,计量器具操作人员应正确、合理使用计量器具和仪器，并要做好日常维护保养工作。

计量器具、仪器的正确使用和维护保养应按如下进行.一、大型仪器1。

操作人员应进行必要的技术培训,取得上岗证书，熟悉仪器的使用说明书，了解工作性能、附件的作用及用法，严格按操作规程操作。

2。

仪器的使用环境如温度、湿度、防磁埸、防震、防潮、防尘条件应符合规定要求。

定期进行保养,如工作导轨工作面应上油，电器应定期通电等,防锈、防霉变措施正确。

除仪器的专业维修人员外，任何人不得任意拆装、调整，有封印的部位的封记不得破坏，以免破坏仪器的性能。

仪器使用结束，对有可能影响仪器性能的部位如手接触非油漆部位等进行必要的保养，切断工作电源，做好交班记录。

二、常用量具电磁流量计超声波流量计涡街流量计涡轮流量计卡尺包括游标卡尺、带表卡尺、电子数显卡尺、高度卡尺、深度卡尺等各种卡尺.文明操作，合理使用，使用后应将卡尺放在工具盒内,不乱拿乱放。

不能将卡尺当作其它工具使用，如当锒头敲击工件，将卡尺的量爪当划线工具等。

使用前，使用人员应将卡尺测量面的油污揩擦干净,检查卡尺各部份的作用是否正常、可靠,“0”位是否准确。

卡尺外量爪两测量面合拢时，不应有可见的白光(允许有可见蓝光).*使用中,不能在机床还在转动时就去测量工件，以防测量人员发生危险和损坏量具,应待被测工件处于静态后进行。

*用卡尺内测量爪测量工件，不能测量Ф10mm以内的内孔。

＊电子数显卡尺应避免水等液体物质渗入尺框内，以免损坏电子元件。

＊使用后要对卡尺进行必要的保养，擦净油污、铁屑，如卡尺接触水液，需用清洁汽油擦洗干净，（不可使用丙酮、酒精），然后在工作面涂上防锈油。

卡尺放入量具盒前应使两测量面保持一定缝隙,以防卡尺测量面锈蚀。

电子数显卡尺不使用数据出口端时，不要将端口盖拆下，并不要将金属器件任意触及输出端，以免损坏电子元件。

1.0 目的：规范几台操作，促进安全生产，提高生产效率。

2.0适用范围：适用于本公司SMT部门
3.0相关权责部门：生产部SMT，工程部
4.0操作说明
4.1开机
4.1.1检查机器各部是否有异物。

4.1.2开启侧面的电源开关，开启动电脑控制开关，打开电脑。

4.1.3进入电脑桌面，打开EZAOI软件，进入模式。

4.1.4查找要检测的程序，调整轨道宽度，进行测试。

4.2关机
4.2.1退出模式画面，关掉电脑
4.2.2关掉电脑主机控制源，再关掉侧面开关。

5.0保养说明
5.1日保养
5.1.1机台表面清洁
5.2.2机台反光测试板清洁
5.2周保养
5.2.1机台内部清洁
5.2.2识别相机镜片清洁
5.3月保养
5.3.1相机光源清洁
5.3.2 XY相机轴清洗并家润滑油
6.0注意事项
6.1禁止两人同时操作机器
6.2非技术人员禁止进入程式画面
6.3紧急情况立即按下“EMER STOP”
6.4当测出的不良点大于10点时理科通知技术人员。

光学检测仪安全操作保养规定光学检测仪在制造业、医疗、科研等领域都有着广泛的应用。

一般来说，光学检测仪都使用较高的能量光，所以在操作时必须保证安全。

为了确保使用光学检测仪的人员安全和设备的正常运行，特制定此安全操作保养规定。

安全操作1. 熟练掌握光学检测仪基本操作在操作光学检测仪之前，必须熟悉掌握其基本操作方法。

包括软件安装、操作界面等。

建议在熟练掌握基础操作后再尝试进行实验操作。

2. 穿戴适当的防护用具在操作光学检测仪时，必须正确使用适当的防护用具。

例如：护目镜、手套等。

可以有效保护被测样品和操作人员的安全。

同时，操作人员需要注意穿戴齐全，以免受到意外损伤。

3. 放置位置光学检测仪应该放置在平稳且干燥的场所，并且避免直接阳光照射。

光学检测仪有一些紧急停止按钮，应该随时保持可以使用。

如果不使用仪器，应该将它关掉，并切断电源。

4. 避免接触光束在操作时，必须严格避免接触光束。

光线可能会对眼睛造成伤害，包括视网膜。

因此，在进行测量时，必须严密关注是否有光线直接照射到眼睛。

如果需要观察样品，可以采用观察镜或者立方体表面。

5. 避免操作逆序和不当操作操作人员必须遵循仪器说明书中的规定操作，并逐步执行。

不要跳过任何步骤，以免导致设备不正常运行或受到损伤。

6. 避免使用强溶液或有毒液体光学检测仪所涉及的液体一般都非常危险。

因此，在使用液体时，必须特别小心，不要使用具有强溶液或有毒液体。

必须准确地将液体加入仪器中。

7. 关闭设备在使用完毕后，必须按照关闭程序关机。

当仪器关闭时，可以拔掉电源线。

注意在关闭前保存好设备说明书或记录的数据。

8. 禁止私自修理不要私自拆卸或更换设备元件或器件。

如果设备需要更换元件或器件，请与专业的技术服务团队联系。

9. 防止潮湿当设备暂停使用时，必须确保光学检测仪处于干燥通风的环境中。

必要时可以使用除湿剂。

10. 维修和保养如您想进行维修保养，必须在保证设备安全的前提下，再进行操作。

保养时需要遵从设备说明书中的规定进行，不得随意更改或拆卸设备的任何元件，否则会对设备造成不法影响。

自动光学检测仪安全操作及保养规程自动光学检测仪是一种高精度的光学测量设备，在各种工业生产领域中得到广泛应用。

为了确保设备的操作安全和准确性，以下是自动光学检测仪的安全操作及保养规程，请在使用设备前认真阅读并按照要求进行操作。

安全操作操作前的检查在使用自动光学检测仪前，应该检查以下事项：•检查电源线和插头是否损坏；•检查设备的外壳是否有损伤，是否紧固；•检查设备内部的连接是否松动；•检查设备的镜片是否有划痕或污渍。

如果发现上述情况，则不能进行操作。

操作中的注意事项在操作自动光学检测仪时，请遵循以下注意事项：•按照说明书进行操作，不要随意更改设备设置和参数；•当设备正在运行时，不要随意拔下电源线或开关电源；•不要用手触摸设备内部的任何部件；•不要放大激光束或直接看光源；•不要将设备用于其它非指定用途。

操作后的注意事项在操作自动光学检测仪后，应该做到以下事项：•关闭设备的电源；•拔掉电源线；•擦拭设备的表面，并注意保持设备的干燥；•将设备放回原位。

保养规程日常保养自动光学检测仪的日常保养应该包括以下内容：•定期检查设备外壳，确认是否有损坏；•定期检查设备内部连接件是否牢固；•定期检查设备的光学部件，确认表面是否干净；•定期检查设备的电源线和插头，确认是否有损坏。

周期性保养自动光学检测仪的周期性保养应该包括以下内容：•定期更换设备的滤镜、机油和其他易消耗物品；•定期更换设备的光源（如激光等）；•定期校准设备的测量结果，确保其准确性。

保养注意事项在应用保养规程时，请注意以下事项：•在更换易消耗物品时，应该使用指定的材料和规格；•在更换光源时，请阅读设备说明书，确认正确的更换方法；•在使用保养工具操作时，请阅读设备说明书或咨询厂家，以免误操作。

总结自动光学检测仪是一种高精度的光学测量设备，使用前应该先进行安全操作检查。

在使用时，请遵循注意事项，并做好日常和周期性的保养，以确保设备的准确性和保养质量。

劲拓AOI保养手册
设备的维护·保养
1、设备的定期保养（日保养）
为了使设备正常运作及延长设备的使用寿命，请执行如下的定期保养工作。

当天工作结束后，关掉电脑和设备的电源，对设备台面的灰尘用吸尘器吸干（如果没有吸尘器可用吸水的毛巾蘸水拧干后轻轻擦拭设备台面以将板屑灰尘等从台面上擦除）。

注意：千万不能用风枪吹，风枪会把灰尘、碎屑吹入设备台面内，附在丝杆、导轨或镜头上，影响设备的正常运作。

2、用毛巾擦净设备表面沉污（周保养）
注意：不要用有机溶剂（如洗板水）来擦拭设备表面，那样可能会损坏设备表面的油漆。

3、增加润滑油（月保养）
A、每月(最长不能超过五周)对丝杆和导轨进行保养，先用干净的白布清除陈旧
油渍，然后用油枪将油脂注入丝杆、导轨的注油孔内。

并将丝杆及导轨上多余的油均匀抹在丝杆和导轨上面。

油嘴分布：X；Y马达连接丝杆处各一个油嘴，回型框四个角与Y导轨处四个油嘴；相机面板与X导轨连接处四个油嘴
注意：润滑脂和润滑油一定要质量好的。

否则会增加丝杆或导轨的表面磨擦，从而缩短丝杆和导轨的使用寿命，影响机器的定位精度。

B、每一个月清洗一次工业电脑面板左侧的过滤棉。

注意：过滤棉清洗后需晾干水分后再装回原位。

4、年度保养
须完成上面（日；周；月）保养的项目后，需要对设备运动模块各个部件以及螺丝进行确认。

更换易耗品（弹簧；UPS；皮带；等）。

调整相机与镜头；灯源的配合，检查灯光的现状，完成这一系列保养维护后，机器进入演示模式，空转二到四个小时。

AOI 自动光学检测仪维护保养手册—范文一、使用安全注意事项为安全使用本设备请注意以下事项严格遵守：1 ．操作人员必须接受相关的安全和操作培训。

2 ．供给电源必须符合设备铭牌指定的工作电压、电流及赫兹，地线必须接地。

3 ．在插接电源电缆时注意插牢，防止接触不良或脱落。

4 ．设备整体移动过程中注意不要使设备受到强烈震动和撞击。

5 ．移动设备电脑，注意轻挪轻放，防止电脑内部板卡震动松懈。

6 ．不能频繁开关设备主电源、电脑电源。

7 ．软件在启动过程中，应避免用手接触PCB 夹具，防止夹伤手指。

8 ．PCB 夹具固定适当，注意防止检测过程中PCB 脱落。

9 ．若检测过程中发生紧急情况，请迅速按“ 急停” 按钮。

待解除紧急情况后，复位“急停” 按钮后按提示操作。

1 0 ．若发现设备检测运动异常，立即停止检测，在排除操作人员程序错误后，请直接与本公司或授权销售商联系。

1 1 ．请注意设备工作环境，保养和及时维护。

二、设备正常工作环境为了确保设备正常工作，保证检测的准确性和延长设备使用寿命，请注意提供设备正常工作所需要的工作环境。

1 . 设备放置位置已调整水平（1 米＋/-0.02 米）。

2 . 周围温度5-40 度内，湿度在35-80 ％范围内。

3 . 没有阳光直射，不会结露。

4 . 少粉尘，无飞溅液体喷出。

5 . 设备安装时应在前后留有足够的空间，以供操作、设备散热及维修等方便。

6 . 保持设备外观的清洁，不允许使用腐蚀性的溶剂擦拭表面。

7 . 设备在工作过程中不允许受到剧烈震动或撞击。

三、维护保养内容1. 工具和保养消耗品：天那水，工业酒精，N46, 3 #，真空吸尘器,T形六角棒，刷子，无尘纸, 除锈剂2. 用碎布清洁机器表面.3. 用无尘布清洁机器内部4. 检查及清洁各个传感器.5. 检查并用无尘布清洁照相机.6. 检查传送皮带有无破损松动及皮带滑轮有无松动,必要时更换.7. 测试各项功能控制系统是否正常.8. 清洁所有防尘盖,控制箱和冷却风扇灰尘，风扇过滤器. 擦拭干净所有盖板油污。
