欧姆龙plc指令讲解

PLC欧姆龙的基本操作指令及常用程序设计PLC（Programmable Logic Controller），中文名可编程控制器，是一种以微处理器为核心，可存储程序控制、逻辑操作、序列控制和定时控制等运算的工业数字控制器。

PLC广泛应用于工厂、机器设备、输配电自动化等各种领域的自动化控制中。

PLC的操作指令又称为PLC的指令集，是PLC软件编程的基本元素。

欧姆龙是PLC市场上的知名品牌，今天我们将介绍欧姆龙PLC的基本操作指令及常用程序设计。

指令集介绍欧姆龙PLC的指令集分为以下几个部分：I/O控制指令I/O控制指令是最基本的指令，主要用于PLC的输入和输出信号的处理。

指令名功能描述IN 读取输入信号OUT 输出控制信号SET 置位指定位RST 复位指定位NOT 取反指定位运算控制指令运算控制指令包含各种运算符和运算指令，可进行基本运算和逻辑运算，包括加减乘除、与或非等运算。

指令名功能描述ADD 两数相加SUB 两数相减MUL 两数相乘DIV 两数相除MOD 两数取模AND 两数按位与OR 两数按位或XOR 两数按位异或NOT 操作数取反计数器控制指令计数器控制指令主要用于制作计算某个量的计数器程序，通常包括计数器的设置、清除、增加、减少等操作。

指令名功能描述SET 设置计数器CLR 清除计数器INC 计数器递增DEC 计数器递减定时器控制指令定时器控制指令主要用于制作测量时间的的程序，通常包括定时器的设置、清除、开始、停止等操作。

指令名功能描述TIM 开启定时器TOF 定时器到达时间RST 清除定时器移位指令移位指令主要用于实现数据的移位操作，包括左移、右移、循环移位等操作。

指令名功能描述SLW 左移指定位数SRW 右移指定位数ROL 左旋指定位数ROR 右旋指定位数SLO 变量绕环移位SRO 变量绕环移位常用程序设计除了上述指令集外，欧姆龙PLC还支持多种常用程序设计方式。

下面简要介绍常用程序设计方式的概念和使用方法。

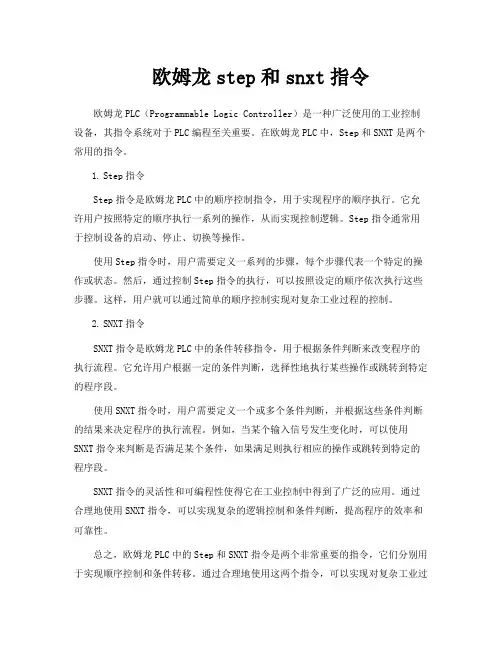

欧姆龙step和snxt指令欧姆龙PLC（Programmable Logic Controller）是一种广泛使用的工业控制设备，其指令系统对于PLC编程至关重要。

在欧姆龙PLC中，Step和SNXT是两个常用的指令。

1.Step指令Step指令是欧姆龙PLC中的顺序控制指令，用于实现程序的顺序执行。

它允许用户按照特定的顺序执行一系列的操作，从而实现控制逻辑。

Step指令通常用于控制设备的启动、停止、切换等操作。

使用Step指令时，用户需要定义一系列的步骤，每个步骤代表一个特定的操作或状态。

然后，通过控制Step指令的执行，可以按照设定的顺序依次执行这些步骤。

这样，用户就可以通过简单的顺序控制实现对复杂工业过程的控制。

2.SNXT指令SNXT指令是欧姆龙PLC中的条件转移指令，用于根据条件判断来改变程序的执行流程。

它允许用户根据一定的条件判断，选择性地执行某些操作或跳转到特定的程序段。

使用SNXT指令时，用户需要定义一个或多个条件判断，并根据这些条件判断的结果来决定程序的执行流程。

例如，当某个输入信号发生变化时，可以使用SNXT指令来判断是否满足某个条件，如果满足则执行相应的操作或跳转到特定的程序段。

SNXT指令的灵活性和可编程性使得它在工业控制中得到了广泛的应用。

通过合理地使用SNXT指令，可以实现复杂的逻辑控制和条件判断，提高程序的效率和可靠性。

总之，欧姆龙PLC中的Step和SNXT指令是两个非常重要的指令，它们分别用于实现顺序控制和条件转移。

通过合理地使用这两个指令，可以实现对复杂工业过程的精确控制和灵活调整。

在实际应用中，需要根据具体的控制需求和设备特性选择合适的指令和编程方式，以实现最佳的控制效果。

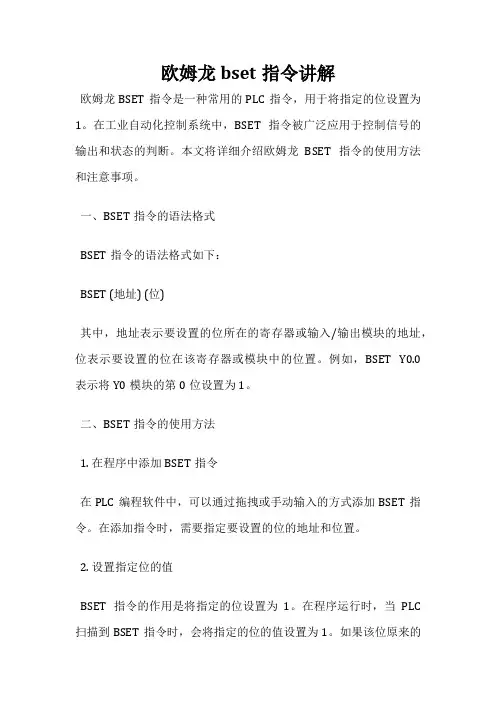

欧姆龙bset指令讲解欧姆龙BSET指令是一种常用的PLC指令，用于将指定的位设置为1。

在工业自动化控制系统中，BSET指令被广泛应用于控制信号的输出和状态的判断。

本文将详细介绍欧姆龙BSET指令的使用方法和注意事项。

一、BSET指令的语法格式BSET指令的语法格式如下：BSET (地址) (位)其中，地址表示要设置的位所在的寄存器或输入/输出模块的地址，位表示要设置的位在该寄存器或模块中的位置。

例如，BSET Y0.0表示将Y0模块的第0位设置为1。

二、BSET指令的使用方法1. 在程序中添加BSET指令在PLC编程软件中，可以通过拖拽或手动输入的方式添加BSET指令。

在添加指令时，需要指定要设置的位的地址和位置。

2. 设置指定位的值BSET指令的作用是将指定的位设置为1。

在程序运行时，当PLC 扫描到BSET指令时，会将指定的位的值设置为1。

如果该位原来的值为0，则会改变该位的状态；如果该位原来的值已经为1，则不会产生任何影响。

3. 注意事项在使用BSET指令时，需要注意以下几点：（1）BSET指令只能设置单个位的值，不能同时设置多个位的值。

（2）BSET指令只能设置输出模块的位的值，不能设置输入模块的位的值。

（3）BSET指令只能设置PLC内部的位的值，不能设置外部设备的位的值。

（4）BSET指令的执行时间很短，一般只需要几个微秒，因此可以在高速控制系统中使用。

三、BSET指令的应用场景BSET指令在工业自动化控制系统中有广泛的应用场景，例如：1. 控制信号的输出在PLC控制系统中，需要通过输出模块向外部设备发送控制信号。

BSET指令可以将指定的输出位设置为1，从而实现控制信号的输出。

2. 状态的判断在PLC控制系统中，需要根据输入模块的状态来判断外部设备的状态。

BSET指令可以将指定的输入位设置为1，从而实现状态的判断。

3. 系统的初始化在PLC控制系统中，需要对系统进行初始化操作。

BSET指令可以将指定的位设置为1，从而实现系统的初始化。

欧姆龙plcmovl指令
欧姆龙（Omron）PLC（可编程逻辑控制器）中的MOVL指令是一种用于数据移动的指令。

MOVL指令的主要作用是将源地址中的数据复制到目标地址中。

这个指令在PLC编程中非常常用，因为它可以帮助我们实现数据的快速传输和处理。

MOVL指令的基本语法是：MOVL Dm, Dn。

其中，Dm表示源地址，Dn表示目标地址。

这两个地址可以是任何有效的数据寄存器或内存地址。

当MOVL指令执行时，PLC会将Dm地址中的数据读取出来，然后将其复制到Dn地址中。

MOVL指令的特点之一是它可以进行长字（32位）数据的移动。

这意味着它可以一次性移动4个字节的数据，这在处理大量数据时非常高效。

此外，MOVL指令还可以与其他指令组合使用，以实现更复杂的数据处理和控制逻辑。

在实际应用中，MOVL指令可以用于多种场景。

例如，在数据采集和传输系统中，我们可以使用MOVL指令将传感器采集的数据从输入寄存器移动到处理寄存器中，以便进行后续的数据处理和分析。

在控制系统中，我们可以使用MOVL指令将控制参数从存储器移动到控制寄存器中，以实现对设备的精确控制。

总之，欧姆龙PLC中的MOVL指令是一种非常实用的数据移动指令。

它可以帮助我们实现快速、高效的数据传输和处理，从而提高PLC的控制能力和系统性能。

在PLC编程中，熟练掌握MOVL指令的使用方法和技巧是非常重要的。

欧姆龙plc指令欧姆龙CPM1A系列PLC基本指令CPM1A系列PLC的基本逻辑指令与FX系列PLC较为相似，梯形图表达方式也大致相同，这里列表表示CPM1A系列PLC的基本逻辑指令（见表4-8）表4-8 CPM1A系列PLC的基本逻辑指令指令名称指令符功能操作数取LD 读入逻辑行或电路块的第一个常开接点00000~0191520000~25507HR0000~1915AR0000~1515LR0000~1515TIM/ CNT000~127TR0~7*TR仅用于LD指令取反 LD NOT 读入逻辑行或电路块的第一个常闭接点与 AND 串联一个常开接点与非 AND NOT 串联一个常闭接点或 OR 并联一个常开接点或非 OR NOT 并联一个常闭接点电路块与 AND LD 串联一个电路块无电路块或 OR LD 并联一个电路块输出OUT 输出逻辑行的运算结果00000~0191520000~25507HR0000~1915AR0000~1515LR0000~1515TIM/CNT000~127TR0~7*TR仅用于OUT指令输出求反 OUT NOT 求反输出逻辑行的运算结果置位 SET 置继电器状态为接通复位 RSET 使继电器复位为断开定时TIM 接通延时定时器（减算）设定时间0~999.9S TIM/CNT000~127设定值0~9999定时单位为0.1S计数单位为1次计数 CNT 减法计数器设定值0~9999次欧姆龙CPM1A系列PLC功能指令功能指令又称专用指令，CPM1A系列PLC提供的功能指令主要用来实现程序控制，数据处理和算术运算等。

这类指令在简易编程器上一般没有对应的指令键，只是为每个指令规定了一个功能代码，用两位数字表示。

在输入这类指令时先按下“FUN”键，再按下相应的代码。

下面将介绍部分常用的功能指令。

1．空操作指令NOP（0 0）本指令不作任何的逻辑操作，故称空操作，也不使用继电器，无须操作数。

欧姆龙plc il指令使用方法IL指令是一种低级的编程语言，用于控制逻辑和执行特定操作。

它是一种基于栈的语言，其中指令按照特定的顺序执行。

在欧姆龙PLC中，IL指令用于编写程序来控制输入和输出设备，实现自动化控制。

我们将介绍一些常用的IL指令。

在欧姆龙PLC中，常见的IL指令包括LD（加载）、AND（逻辑与）、OR（逻辑或）、OUT（输出）等。

这些指令用于加载数据、进行逻辑运算和控制输出设备。

以下是一些常用IL指令的示例：1. LD指令：LD指令用于将数据加载到寄存器中。

例如，LD A，#100将将值100加载到寄存器A中。

2. AND指令：AND指令用于执行逻辑与运算。

例如，AND A，B将A 和B寄存器中的数据进行逻辑与运算，并将结果存储在A寄存器中。

3. OR指令：OR指令用于执行逻辑或运算。

例如，OR A，B将A和B 寄存器中的数据进行逻辑或运算，并将结果存储在A寄存器中。

4. OUT指令：OUT指令用于控制输出设备。

例如，OUT 1，A将A寄存器中的数据输出到1号输出设备。

在编写IL指令程序时，需要注意以下几点：1. 确定输入和输出设备：首先，我们需要确定PLC的输入和输出设备，以便正确配置IL指令。

2. 设计逻辑控制：根据实际需求，设计逻辑控制流程。

可以使用LD指令加载输入设备状态，使用逻辑运算指令进行判断，然后使用OUT指令控制输出设备。

3. 编写IL指令程序：根据设计的逻辑控制流程，使用IL指令编写程序。

确保使用正确的指令和寄存器地址，并按照逻辑顺序编写指令。

4. 调试和测试：在编写完成IL指令程序后，进行调试和测试。

可以使用欧姆龙PLC的仿真功能进行调试，确保程序能够正确执行。

除了基本的IL指令，欧姆龙PLC还提供了一些高级的IL指令，用于实现更复杂的控制逻辑。

例如，可以使用JMP（跳转）指令实现循环控制，使用CMP（比较）指令进行数据比较，使用MOV（移动）指令进行数据传输等。

欧姆龙PLC(CPM1A)功能指令 - 欧姆龙plc 功能指令又称专用指令，欧姆龙CPM1A系列plc供应的功能指令主要用来实现程序把握，数据处理和算术运算等。

这类指令在简易编程器上一般没有对应的指令键，只是为每个指令规定了一个功能代码，用两位数字表示。

在输入这类指令时先按下“FUN”键，再按下相应的代码。

下面将介绍部分常用的功能指令。

1．空操作指令NOP（0 0）本指令不作任何的规律操作，故称空操作，也不使用继电器，无须操作数。

该指令应用在程序中留出一个地址，以便调试程序时插入指令，还可用于微调扫描时间。

2．结束指令END（01）本指令单独使用，无须操作数，是程序的最终一条指令，表示程序到此结束。

PLC在执行用户程序时，当执行到END指令时就停止执行程序阶段，转入执行输出刷新阶段。

假如程序中遗漏END指令，编程器执行时则会显示出错信号：“NO END INSET”：当加上END指令后，PLC才能正常运行。

本指令也可用来分段调试程序。

3．互锁指令IL（02）和互锁清除指令ILC（0 3）这两条指令不带操作数，IL指令为互锁条件，形成分支电路，即新母线以便与LD指令连用，表示互锁程序段的开头；ILC指令表示互锁程序段结束。

互锁指令IL和互锁清除指令ILC用来在梯形图的分支处形成新的母线，使某一部分梯形图受到某些条件的把握。

IL和ILC指令应当成对协作使用，否则出错。

IL/ILC指令的功能是：假如把握IL的条件成立（即ON），则执行互锁指令。

若把握IL的条件不成立（即OFF），则IL与ILC之间的互锁程序段不执行，即位于IL/ILC之间的全部继电器均为OFF，此时全部定时器将复位，但全部的计数器，移位寄存器及保持继电器均保持当前值。

4．跳转开头指令JMP（0 4）和跳转结束指令JME（0 5）这两条指令不带操作数，JMP指令表示程序转移的开头，JME指令表示程序转移的结束。

JMP/JME指令组用于把握程序分支。

OMRONPLC常用基本指令第三节OMRON PLC常用基本指令一、逻辑条件指令逻辑条件指令用于为输出指令、功能指令建立逻辑条件⒈起始指令LD和LD NOT每一个梯级的开始要用起始指令如果梯级的开始是常开触点，就使用LD指令如果梯级的开始是常闭触点，就用LD NOT指令LD和LD NOT指令的使用0000010000 0000110001地址指令助记符数据00000LD00000 00001OUT10000 00002LD NOT00001 00003OUT10001⒉逻辑与操作指令AND和AND NOT逻辑与就是触点的串联连接指令串联一个常开触点用AND指令串联一个常闭触点用AND NOT指令AND和AND NOT指令的用法000010000310000 000020000410001地址指令助记符数据00000LD0000100001AND NOT0000300002OUT1000000003LD NOT0000200004AND0000400005OUT10001⒊逻辑或操作指令OR和OR NOT逻辑或就是触点的并联连接指令并联一个常开触点用OR指令并联一个常闭触点用OR NOT指令OR和OR NOT指令的用法指令助记符数据LD NOT 00000OR00001OR NOT 00002AND 00003OUT 100030000010003000010000200003AND LD指令和OR LD指令各有什么功能？⒋块与指令AND LDAND LD指令用来处理两个触点组的串联触点组是若干个触点的组合，也叫程序块当两个触点组（程序块）串联时，每个触点组都以起始指令(LD或LD NOT)开始单独编程，然后用AND LD指令将它们串联起来AND LD指令的用法LD 00000OR 00001LD00002OR NOT 00003AND LD OUT100000000010000000010000300002程序块程序块⒌块或指令OR LDOR LD指令用来处理两个触点组的并联当两个触点组（程序块）并联时，每个触点组都以起始指令(LD或LD NOT)开始单独编程然后用OR LD指令将两个触点组并联OR LD指令的用法LD 00000AND 00002LD00001AND NOT 00003OR LD OUT100000000010000000010000300002程序块程序块二、输出指令按照逻辑条件建立继电器、定时器、计数器等元件的状态⒈OUT和OUT NOT指令OUT指令将逻辑操作的结果写到输出继电器、内部辅助继电器、保持继电器及暂存继电器等OUT NOT指令是将逻辑操作的结果取反后写到输出继电器、内部辅助继电器、保持继电器等常用基本指令应用举例PLC0000100002000030000400005000060000710004100001000110004END程序工作演示⒉锁存指令KEEP使用KEEP指令的继电器有两个输入端置位端S复位端R置位端逻辑一接通，继电器接通并保持当复位端逻辑接通时，该继电器才断开锁存指令KEEP工作演示LD 00002LD 00003KEEP 10000000021000000003KEEP SR 00002100001000000003实现自锁功能有几种方法？有什么不同？KEEP指令可实现自锁功能锁存指令的工作波形图0000210000 00003KEEPSR⒊微分指令微分指令分为两种上升沿微分指令DIFU下降沿微分指令DIFDDIFU的功能是：当逻辑条件从断到通时，指定继电器仅接通一个扫描周期DIFD的功能是：当逻辑条件从通到断时，指定继电器仅接通一个扫描周期微分指令DIFU、DIFD工作演示微分指令的工作波形图00002DIFU 01600DIFD 0160100002 01600 01601接通断开接通LD00002DIFU01600 DIFD01601。
