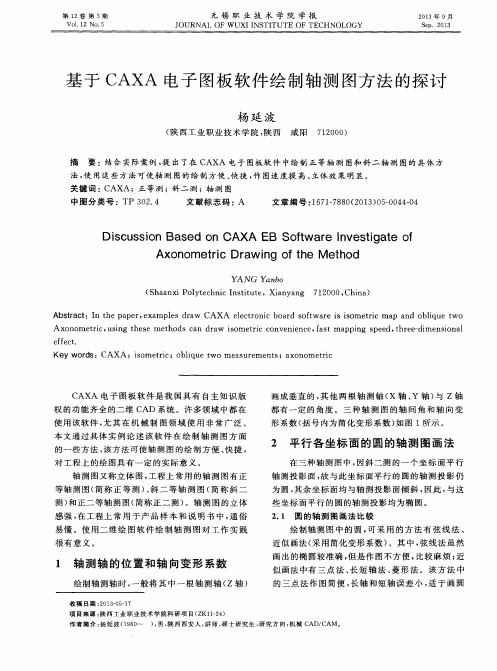

应用CAXACAD绘制正等轴测图的方法与技巧

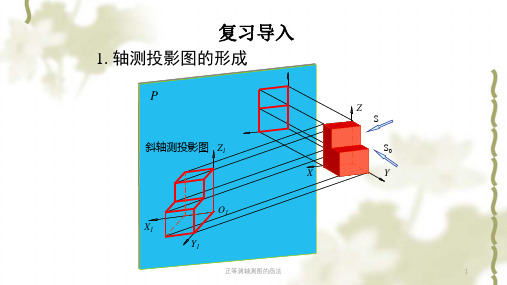

等轴测图的画法一、目的和要求（一）掌握等轴测图绘图环境的设置。

（二）掌握等轴测图作图面的转换方法。

（三）掌握等轴测图的作图方法。

二、上机准备（一）复习草图设置对话框中有关内容的设置。

三、上机操作（一）新建文件：创建新图形→使用样板文件→浏览→打开自己创建的样板文件。

（二）设置对象捕捉：工具菜单→草图设置→对象捕捉→全部选择→确定，按下状态栏中的对象捕捉和对象追踪按钮。

（三）将栅格捕捉设置为等轴测捕捉：方法1. 状态栏→捕捉→右键→设置→捕捉和栅格→捕捉类型和样式→选择等轴测捕捉→确定。

方法2.工具菜单→打开草图对话框→捕捉和栅格→捕捉类型和样式→选择等轴测4．绘图工具栏单击椭圆，在命令行输入i，在右面图中上拾取图线中点作为圆心，绘制一个半径为30的等轴测圆。

同理绘下表面的圆。

5．调用修剪命令清除多余图线。

（二）图4-2轴测投影绘图步骤1．在轴测投影绘图模式下打开正交，按F5切换到右轴测面，根据图中所给尺寸画U形块前表面的投影，复制前表面沿宽度方向移动59，用修剪命令清除多余图线，如图1所示2．根据图中尺寸画底板的轴测投影3．根据图中所给尺寸画竖板的轴测投影，（竖板高70，宽26，长48），再画竖板左上圆角的投影，复制竖板的前表面完成如图所示竖板的绘图过程。

4．调用移动命令将三块已画好的物体组合在一起。

5．局部放大如图5所示，复制前表面的半圆图线与竖板前表面的右侧图线对齐6．局部放大图6补上图中所漏图线。

7．调用修剪及删除命令去除多余图线，整理完成全图。

五．绘图练习（一）根据图4-3，4-4，4-5，4-6所给尺寸画轴测图。

作图要点：熟练掌握用Ｆ５切换轴测面的方法以及画正等轴测椭圆的方法。

图4-5图4-3图4-6（二）如图4-7所示绘制物体的轴测图。

1．画圆柱的正等轴测图，在圆柱中心作一条长27的定位线，如图2所示。

2．画图中右边板的投影，如图1所示。

3．调用移动命令，将图中的A 与B 点对齐，清除多余图线如图3所示。

完美掌握CAD中的等轴测投影技术CAD软件是现代工程设计与制图领域中不可或缺的工具，而等轴测投影技术又是CAD软件中重要的一部分。

等轴测投影可以帮助我们以三维的方式呈现二维图形，使得设计师和工程师能够更好地理解和表达产品的形态和尺寸。

在本文中，我们将重点介绍一些与等轴测投影相关的技巧和方法。

第一，明确投影方式。

在CAD软件中，我们通常可以选择三种等轴测投影方式，即等角、等切和等距。

等角投影以60度为方向的等边三角形为基础，使得视觉效果较为逼真，但可能会造成尺寸变形。

等切投影以45度为方向的等腰直角三角形为基础，保持了尺寸的准确性，但视觉效果不如等角投影。

等距投影在三个方向上都以1：1的尺度进行投影，既保持了准确性又具有较好的视觉效果。

根据实际需要选择适合的投影方式。

第二，合理设置图形显示。

在进行等轴测投影时，我们需要合理设置CAD软件中的图形显示方式，以保证投影效果的清晰度和准确性。

可以通过调整图层、线型和线宽等参数进行设置。

通过将底图显示为灰色，将投影线显示为黑色，可以更好地区分底图和投影线。

第三，利用尺寸标注。

等轴测投影的主要目的是为了更好地表达产品的形态和尺寸。

因此，合理利用尺寸标注功能可以使得设计师和工程师更好地理解和分析产品的尺寸关系。

在CAD软件中，我们可以通过调用尺寸标注工具，在需要标注的尺寸位置点击鼠标，软件会自动显示尺寸数值。

在标注尺寸时，要注意选择合适的标注位置和标注样式，以便于读者的阅读和理解。

第四，掌握旋转和缩放技巧。

等轴测投影需要我们在3D空间中进行投影调整，因此，熟练运用CAD软件中的旋转和缩放功能是必不可少的。

通过旋转可以调整视角以便更好地观察和分析产品。

通过缩放可以调整投影尺寸，使其符合实际要求。

在使用旋转和缩放功能时，要注意保持投影的准确性和一致性。

第五，灵活运用剖视功能。

在进行等轴测投影时，有时候我们需要展示产品的内部结构和细节。

这时，灵活运用CAD软件中的剖视功能是非常重要的。

第九讲画正等轴测图及标注尺寸
画正等轴测图
一、设置
栅格—设置—捕捉和栅格—等轴测捕捉
二、画正等轴测图
长、宽、高三个基本方向会自动指行
三、画正等测椭圆
椭圆—（按F5调整椭圆视图方向）—等轴测图（I）—输I— 左击圆心位置—输半径—
轴测图上标注尺寸
一、一般标注尺寸（按视图标注）
用对齐标注，分别标注长宽高所有尺寸（这时尺寸界线和数字不正）
二、引线标注（如标注圆直径和半径）
标注—引线(或命令输Le— )—S — —附着—选最后一行加下划线—确定—指定第一个引线点（箭头处）—左击—指定下一点—左击—指定下一点（与第二点水平）—左击—（文字宽度0）— —输字母、数字等（如4×φ8，即输4×%%C8）
三、改变尺寸界线的方向
标注—倾斜—（选择对象）选一个方向如长度方向的所有尺寸— —
（输入倾斜角度）（一般长度方向-30，宽30，高30）—
或在轴测图旁画线：（长度方向作竖线∣，宽作X轴向╱，高作X轴向╱或Y轴向╲）
四、改变数字的方向
1.文字样式管理器（或格式—文字样式）—新建—（样式名）30—确定—（倾斜角度）30
—应用—关闭
同上：再新建—（样式名）-30—确定—（倾斜角度）-30—应用—关闭
2.选中所有长度方向的尺寸—文字样式控制下拉—选30或-30——（观察效果）
3.宽度、高度方向同上
五、微调
调整尺寸线和数字的位置
选中尺寸—右击—标注文字位置—……（移动）
第十讲画零件图
以习题集P82 或P108为例
综合应用前面所学的知识
★双击鼠标滚轮，所有图形都显示在屏幕内
【学生练习】
完成CAD练习(3)。

技巧：1。

轴测图里的螺纹是要阵列才能画出来不过先要设置成轴测视图,请按照这个步骤来，右击设置捕捉，在里面找到轴测视图打勾,然后关闭图上就会出现一个叉字形,F5就是切换方向的这时访就可以用”el”命令画图了2。

如果捕捉角度是 0，那么等轴测平面的轴是 30 度、90 度和 150 度.将捕捉样式设置为“等轴测”后，可以在三个平面中的任一个平面上工作，每个平面都有一对关联轴:左平面。

捕捉和栅格沿 90 和 150 度轴对齐。

上平面。

捕捉和栅格沿 30 和 150 度轴对齐。

右平面.捕捉和栅格沿 30 和 90 度轴对齐.选择三个等轴测平面之一将导致“正交”和十字光标沿相应的等轴测轴对齐。

例如，打开“正交"时,指定点将沿正在上面绘图的模拟平面对齐。

因此，可以先绘制上平面，然后切换到左平面绘制另一侧,接着再切换到右平面完成图形。

3.在轴测图里面```你输入命令ucs-—v这时候十字光标从以前的三维状态改成了二维状态,这时候你就可以标注了，不过标注的数值要改``因为在这中状态下标注都是不准确的``4. 轴测图是平面图不是立体图,只是视觉效果是立体的!标注和2维平面图标住一样!只是标住后对尺寸界线要旋转(打开正交就能很方便的旋转到你要的角度）,不然标注会有角度差!QQ:4398967,不会再问我。

-—-——风力花下5。

三维中画好后消隐就是轴测图了6. 输入UCS 回车输入X 回车（将坐标轴沿按X轴旋转)输入90(指定旋转角度)回车新生成的坐标的XY平面就是旧坐标的X-Z平面了此时做圆（圆即可,不必做椭圆）, 就在当前坐标XY面上做, 当然也就是修改坐标以前的XZ面了被画完以后输入UCS 再按两次回车将坐标恢复到默认坐标,完成。

关于轴侧图画圆:1。

启动轴侧环境：右键对象捕捉/设置,打开草图设置工具栏；点极轴追踪,设置增量角为30度；点捕捉和删格，设置为等轴侧捕捉;确定，关闭。

2。

点椭圆命令，选择等轴侧圆选项（I)回车；选择圆心...。
