售饭机使用说明

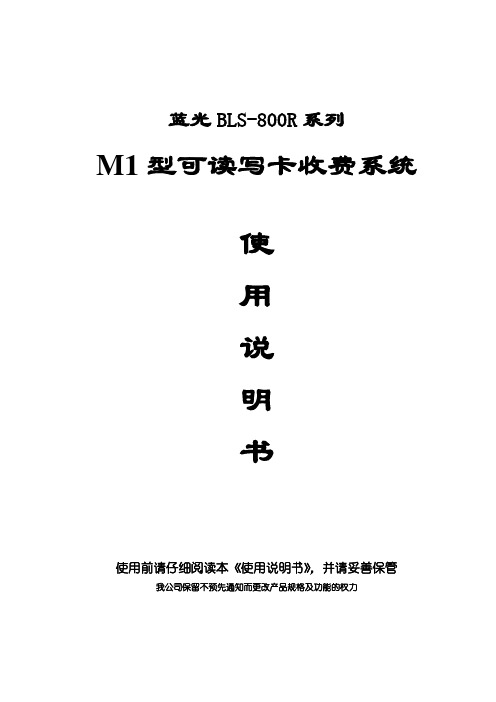

蓝光BLS-800R系列M1型可读写卡收费系统使用说明书使用前请仔细阅读本《使用说明书》，并请妥善保管我公司保留不预先通知而更改产品规格及功能的权力1、M1型可读写卡收费系统的组成：●计算机一台（运行win98/2000/XP，PⅡ以上CPU，内存128兆，两个硬盘，至少有一个空余的PCI槽）●CAN总线板卡一块●M1型可读写卡收费机若干台●感应式可读写射频卡（MIFARE ONE）若干张●UPS电源一到两台（保证停电时系统工作60-120分钟以上）●联网电缆若干（信号线和电源线）●M1型可读写卡收费管理系统软件一套●普通电脑打印机，用于备份数据和开单据●其他可选件：专用发卡器、专用充值机、专用补贴发放机、专用查询机等（以上可选件适合较大型或有特殊需要的场合使用）2、系统的安装（1）安装软件和网卡软件安装很简单，运行光盘收费系统目录下DISK1子目录中的SETUP.EXE程序，然后根据提示只需按回车键确认，直到安装结束。

顺便提醒一句：最好将安装程序复制在硬盘上，以便以后需要再安装时使用。

软件安装后第一次运行时，系统默认的管理员密码为空，进入时不必输入，直接点击确认即可，之后软件还会提醒操作员注意一下微机的日期是否正确，日期可是关系到账目正确性的关键！不能大意！如果日期错误，将对数据统计造成直接影响，导致统计误差和荒谬的结果。

所以，请操作员在打开软件时一定要仔细检查计算机时钟的正确性！网卡的安装具有一定的技术性，最好由专业人员或熟悉微机的人员来完成。

安装过程很简单：插好PCI网卡后开机，先将软件光盘放入光驱内，然后系统会自动找到要安装的网卡，此时只要按照系统的提示一步步操作即可，当系统需要指定网卡的驱动程序的时候，点击“搜索CD-ROM驱动器”或在“指定位置”后，根据电脑所使用的操作系统分别点“浏览”找到光盘上的“网卡驱动win2000/网卡驱动win98”即可。

如果操作系统是Win2000或XP要重启动一次，运行光盘上的“网卡驱动win2000\INSTALL\SETUP.EXE，之后再重启动一遍，网卡安装才算完成。

第一步：消费机的连接A.RS-485接线示意图：消费机网口插座B. USB通讯直接插线就可以使用（跟发卡器线通用）C. 网络通讯（连接路由器出来的网络）插上消费机，然后在消费机上设置好IP注：在消费机上设置IP按步骤操作：按功能→按2→按确定→按123→确定→按0→按5→按确定→输入IP→按确定第二步：发卡器的连接A.把发卡器用随机佩戴的USB插上连接电脑上B.插上发卡器后安装驱动，打开安装光盘点击驱动安装即可，成功安装在+9VG第三步：IC卡加密1.打开加密软件如下图：2. 点开如下图3.先点生成密码文件点开如下图填上用户名和密码（密码为12为字母或数字）好了点保存保存好了点退出4.点IC卡初始化如下图：选择好串口号（发卡器连接电脑的COM口）选择刚才生成的用户名后把IC卡放在发卡器上（要求IC卡是新的没使用过的）提示成功就表示卡已经加密好了，卡多可以点击提示成功换一张卡第四步：软件安装与设置选择软件安装（软件登陆密码默认：123）1. 软件授权打开软件【其他工具】菜单选择【导入管理卡信息】打开选择授权文件打开如下图：2. 点击高级设置设置消费机和发卡器的串口（设备管理器可以查看串口）如下图：3. 部门信息点【增加】输入部门信息即可4. 窗口机设置点【增加】输入信息即可第五步：新增用户打开【账户管理】如下图：点【新增】填写个人信息后点【保存】即可1.输入所要开设的新账户卡号（必须为5位数字例如：00001，卡号不能超过60000），根据客服不同的要求对卡片进行设置；2.选择卡类别：选择了卡类别可以进行不同的卡别限额、定次、打折操作3.选择有效期：选择卡的有效期后，卡片到设置好的时间了，卡片就不能消费需要管理员重新增加有效期4.号限制；如对卡片设置对某一台机号设置，则这张卡就不能在个机号上消费输完账户资料后按【保存】按钮，系统会提示如下图：点【YES】将信息写入一张IC卡内，点【NO】暂时不写入IC卡内，稍后再提交；点【YES】时，请确定读卡器与电脑的连线，及读卡器上是否有一张卡（IC卡内的金额为零）并且此卡不能为该系统中已使用的卡号和人员编号重复第六步：机器授权把消费机连接能通讯后点【机器读卡启用】如下图：消费机启用提示成功即可注明：以上说明为简单说明书如需要更详细的步骤请阅读整版【IC消费机软件说明】。

售饭系统使用手册前言本手册主要介绍舒特电子有限公司所生产的售饭系统的使用方法，大致上分为分为硬 件和软件两部分进行说明。

由于 IC 卡售饭机和 ID 卡售饭机总体设置使用上没有太大 的差别，所以本手册没有单独说明，只是在有不同的时候特殊说明两种卡机器设置上 的不同，这点请读者注意。

第一章主要介绍一些系统基础知识，包括机器型号的化分和所表示的意思；售饭机硬件参数；售饭系统总体功能介绍。

第二章主要对各售饭机外观和功能按键作用进行描述；第三章介绍售饭机的操作设置方法；第四章是介绍售饭机消费、纠错、查询操作方法及售饭机错误提示编号所表示的意思；第五章至第七章介绍软件对软硬件环境的要求和数据库、售饭软件的安装方法；第八章对软件各个菜单进行功能说明和操作说明；第九章、第十章对系统的安装方法及流程做总体介绍；第十一章对系统的安装设置方法及注意事项进行详细说明；第十二章对系统的一些可扩展功能进行简单说明；第十三章对系统使用中可能遇到的问题及解决方法进行介绍；最后一部分是对感应卡、局域网和 IP 地址的基本知识进行介绍 本系统如有做升级修改我们会通过各种途径尽快通知用户。

目录第一部分 系统基础介绍第一章 系统基础1.型号功能介绍2.硬件参数3.软件功能介绍第二部分 硬件介绍第二章 售饭机部件介绍1 挂式消费机2.台式消费机3.分体消费机4.感应卡发卡器5.通讯转换器6.订餐机7..出纳机第三章 售饭机参数设置方法介绍1. 硬件图及各按键功能说明2. 硬件操作菜单a. ST5511 售饭机菜单设置b. ST5522 售饭机菜单设置c. ST5566 售饭机菜单设置d. ST5599 售饭机菜单设置e. U 盘售饭机菜单设置第四章 售饭机消费操作1.消费模式操作介绍2.售饭机上的挂失和解挂3.售饭机上的消费纠错4.售饭机上的营业查询5.错误提示第五章 出纳机操作介绍1．在软件中增加出纳机2．设置出纳机硬件地址3．在软件中新增出纳员4．充值操作方法第三部分 软件部分介绍第六章 系统环境要求1. 硬件环境要求2. 软件环境要求第七章 数据库安装1.Microsoft SQL Server 2000 安装步骤及说明第八章 售饭软件的安装1.软件安装说明第九章 售饭软件各功能模块说明一、 管理端软件设置1.信息设置1.1 基础设置…………………………………………………………………1.1.1 系统参数………………………………………………………….1.1.2 基本资料………………………………………………………….1.2 部门人员设置……………………………………………………………1.3 刷新收集端数据…………………………………………………………2.出纳操作2.1 发卡开户…………………………………………………………………2.2 充值存款…………………………………………………………………2.3 发放补贴…………………………………………………………………2.4 用户取款…………………………………………………………………2.5 挂失解挂…………………………………………………………………2.6 销户销卡…………………………………………………………………2.7 换用新卡…………………………………………………………………2.8 补用新卡…………………………………………………………………2.9 消费纠错…………………………………………………………………2.10 导出验证名单到 U盘………………………………………………….2.11 定餐报餐………………………………………………………………..3.报表3.1 人员花名册……………………………………………………………….3.2 帐户余额表……………………………………………………………….3.3 出纳报表………………………………………………………………….3.3.1 出纳明细表…………………………………………………………3.3.2 出纳汇总表………………………………………………………3.4 消费报表…………………………………………………………………3.4.1 消费明细表…………………………………………………………3.4.2 消费汇总表…………………………………………………………3.5 人员综合表……………………………………………………………….3.6 系统平衡表……………………………………………………………….4.数据库维护4.1 过期数据清理……………………………………………………………4.2 数据库备份………………………………………………………………4.3 SQL操作…………………………………………………………………4.4 人员导入…………………………………………………………………4.5 导入授权卡………………………………………………………………5.系统操作5.1 重新登录……………………………………………………………..…...5.2 用户设置……………………………………………………………….…5.3 操作日志………………………………………………………………….6.窗口操作二、 采集端软件设置1.1 系统设置………………………………………………………………….1.1 485 方式设置………………………………………………………1.2 局域网方式设置………………………………………………….2.2 上传消费数据……………………………………………………………..第四部分 售饭系统安装设置流程第十章 系统安装概述1. 装箱单2．工程布线3. 硬件安装、设置4． 软件安装、设置第十一章 安装设置流程图1. ID 卡系统安装设置流程2. IC 卡系统安装设置流程第十二章 具体安装步骤及说明1. 硬件布线安装2. 软件安装3. 硬件设置3.1 机号设置3.2 时间设置3.3 模式设置3.4 485售饭机通讯速率设置4. 软件基本参数的设置4.1 系统参数的设置4.2 人事资料录入4.3 售饭机参数设置4.4 卡类设置4.5 就餐时间设置4.6 开户发卡4.7 操作员管理4.8 消费4.9 报表统计4.10 查询功能使用说明第五部分 扩展功能第十三章 扩展功能介绍1. 连接票据打印机2. 连接中文显示屏3. 连接银行端口4. 连接条码扫描枪5. 考勤、门禁、消费一卡通6．U盘收费机7．灵活收费系统第六部分 系统维护第十四章 软件常见问题及维护1.局域网售饭机不能联机通讯2.RS-485 售饭机不能联机通讯3.联机后刷卡没反应IC4.U 盘机刷卡没反应5.U 盘机消费模式设为 1 后，刷卡消费要求输入密码6.消费时售饭机上显示无效卡，错误提示 17.消费时售饭机上显示无效卡，错误提示 28.消费时售饭机上显示无效卡，错误提示 39.消费时售饭机上显示无效卡，错误提示 410.消费时售饭机上显示无效卡，错误提示 511.消费时售饭机上显示无效卡，错误提示 612.消费时售饭机上显示无效卡，错误提示 713.消费时售饭机上显示无效卡，错误提示 814.消费时售饭机上显示无效卡，错误提示 915.消费时售饭机上显示无效卡，错误提示 1016.IP 售饭机刷卡后，产生类似死机现象。

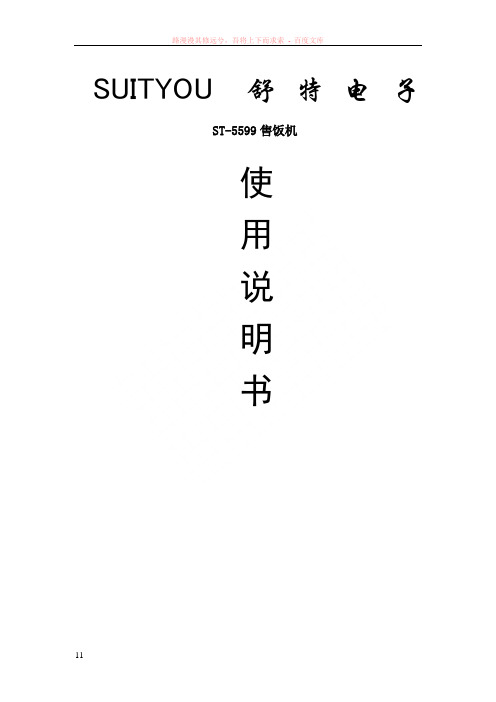

SUITYOU舒特电子ST-5599售饭机使用说明书前言欢迎您选用我公司的ST-5599感应卡网络售饭机系列产品，为了保证能让您更多地了解产品的功能，更方便更快捷地使用产品，请您在使用产品前认真阅读说明书。

功能和特点简介：1．多种消费方式：金额、计次、自定义键值（每个按键可以自己定义对应金额）。

2．可以实时消费和脱机消费两种工作模式，脱机消费时，可以存储12770笔消费记录。

3．脱机消费仍然可以控制黑名单，每台售饭机可以存储1800个黑名单。

联机消费时，自动切换到由计算机控制黑名单；4．纠错功能，允许纠错最后三笔记录。

5．可以在售饭机上直接挂失、解挂、修改密码等，实现自助式操作(适用ST5566)。

6．具有手工输入卡号消费功能，忘了带卡的用户同样可以消费(适用ST5566)。

7．独立键盘，方面使用(适用ST5566)。

8．采用计算机网络通讯方式，通讯更可靠，还可以充分利用用户原有计算机网络资源。

9．独有的帐号管理方式，允许一个帐号对应多张卡，消费更加灵活，同时便于与银行系统挂接。

目录一、感应卡售饭机示意图 (4)二. 上电： (4)三、显示说明： (4)四.名词解释： (5)五. 刷卡操作： (5)六、设置及功能操作： (5)七．操作指南： (7)八、硬件提示说明： (7)九、售饭机通讯连接方法 (8)十、常见的故障及维护 (8)ST5599系列售饭机主要故障解决方法 (8)维护：1. 不能暴晒于太阳下和淋雨 (8)一、感应卡售饭机示意图刷卡显示区按键区（刷卡感应区）二. 上电：拆开包装后，将售饭机随机配置的电源线插上市电（220V），提示在市电下工作。

本机自带后备电源，售饭机插上电源，后备电源开关打开即可充电，第一次充电时间至少要12小时。

提示：本机没有其它指示灯，接通电源后屏幕即可显示。

三、显示说明：1．正常工作状态时显示当前时间，且两点在不断地跳动，右下角显示当前联机状态（通讯或脱机）如下图：10 : 1 8四.名词解释：1．IP地址：用于标示网络中硬件（电脑、路由器等设备）位置，同一网络中不能有相同的IP地址，格式如下192.168.0.1。

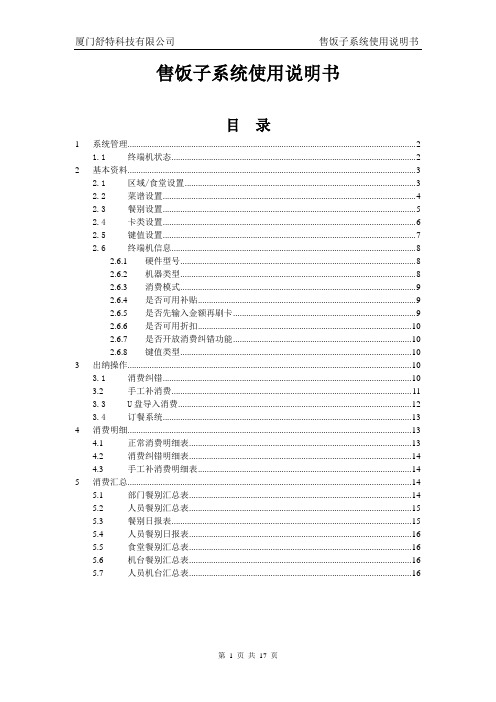

售饭子系统使用说明书目录1 系统管理 (2)1.1终端机状态 (2)2 基本资料 (3)2.1区域/食堂设置 (3)2.2菜谱设置 (4)2.3餐别设置 (5)2.4卡类设置 (6)2.5键值设置 (7)2.6终端机信息 (8)2.6.1 硬件型号 (8)2.6.2 机器类型 (8)2.6.3 消费模式 (9)2.6.4 是否可用补贴 (9)2.6.5 是否先输入金额再刷卡 (9)2.6.6 是否可用折扣 (10)2.6.7 是否开放消费纠错功能 (10)2.6.8 键值类型 (10)3 出纳操作 (10)3.1消费纠错 (10)3.2 手工补消费 (11)3.3U盘导入消费 (12)3.4订餐系统 (13)4 消费明细 (13)4.1 正常消费明细表 (13)4.2 消费纠错明细表 (14)4.3 手工补消费明细表 (14)5 消费汇总 (14)5.1 部门餐别汇总表 (14)5.2 人员餐别汇总表 (15)5.3 餐别日报表 (15)5.4 人员餐别日报表 (16)5.5 食堂餐别汇总表 (16)5.6 机台餐别汇总表 (16)5.7 人员机台汇总表 (16)点击一卡通系统核心平台的[售饭子系统]进入售饭子系统的主界面：1系统管理1.1终端机状态功能：实时显示终端机的通讯状态，可以停止刷新状态，并下传参数和收集消费记录；下传参数：是下传系统参数到终端机上面（只有停止刷新状态才能使用）；下传的所有系统参数主要包括：公司代码、黑红名单、餐别信息、菜谱信息、脱机限定金额和份数、终端机可用餐别，卡类可用终端机、键值；下传名单: 黑红名单；（只有停止刷新状态才能使用）提交消费记录：将系统中自动产生的收集消费记录（存放在临时的消费记录表中）转移到消费记录表中（只有停止刷新状态才能使用）；收集脱机记录：收集脱机消费的记录；（只有停止刷新状态才能使用）图标状态：绿色表示联机，红色表示脱机。

2基本资料2.1区域/食堂设置区域定义是指整个系统运行过程当中，对所有场所进行区域地理位置的划分而已。

售饭机使用说明范文一、概述售饭机是一种自动售卖饭菜的设备，可以为人们提供方便快捷的午餐解决方案。

本说明书将详细介绍售饭机的使用方法、注意事项和常见故障排除方法，希望能够帮助用户更好地操作和维护售饭机。

二、使用方法1.开机准备a.将售饭机插入电源，并确保电源开关处于关闭状态。

b.将清水箱中注满清水，并确保水位在标准范围内。

c.将饭菜箱中放入事先准备好的饭菜，并确保食物分配均匀。

2.开机启动a.打开电源开关，并等待售饭机启动。

b.屏幕上会显示主界面，根据操作提示选择相应的功能。

3.选择菜品a.在主界面上滑动触摸屏，浏览菜品种类。

b.点击所选菜品图标，进入菜品详细信息界面。

c.在菜品详细信息界面点击购买按钮，选择购买数量。

4.支付方式b.根据自己的实际需求选择相应的支付方式，并按照屏幕提示进行支付操作。

5.取餐方式a.支付成功后，屏幕会显示相应的取餐序号。

b.按照取餐序号到对应的餐柜取餐。

c.取餐完成后，请确保餐柜门关闭。

三、注意事项1.请勿将售饭机放置在潮湿、多尘或高温的环境中。

2.在使用过程中，避免将水或其他液体溅入售饭机内部。

3.清洁售饭机时，请务必先断开电源，并使用柔软的干布擦拭。

4.请定期清理清水箱和饭菜箱，保持内部清洁卫生。

四、常见故障排除方法1.售饭机无法开机a.检查电源线是否插紧。

b.检查电源插座是否正常供电。

2.屏幕显示异常a. 按下Reset按钮重启售饭机。

3.饭菜分配不均匀a.检查饭菜箱内的分配装置是否正常运转。

4.无法进行支付a.检查支付方式是否选择正确。

五、保养和维护1.定期清理饭菜箱和清水箱，保持卫生。

2.检查电源线和插头是否正常，若发现异常及时更换。

3.饭菜箱内的分配装置应定期涂抹适量食用油，以保持灵活运转。

六、安全注意事项1.请勿将手指或其他物体伸入售饭机内部，避免发生意外伤害。

2.在维修时，请先将电源关闭，确保自身安全。

1、售饭机的设置更改机器的编号，和消费方式；有几台机器，编号就从一到几号顺序进行设置。

（具体设置见备注1）2、售饭机脱机工作方式（不连网）打开配件箱，将读写器和通讯卡与电脑相连，从售饭机包装里取一个五针尾线与读写器连接留做数据接口，如果需要连机时，将售饭机与此接口对接，即可实现连机。

（具体设置见备注2）3、连网方式从读写器的输出端布线到售饭机放置点再连接上尾线和售饭机，使每台机器都连接在一条网线上。

1、系统登陆：先把“登录卡”放在读写器上，然后输入系统默认用户名‘admin’，默认密码‘123’，点击【登陆】进入系统。

2、打开【操作向导】→【参数设置】：（具体设置见备注3）3、打开【操作向导】→【终端设置】：4、打开【操作向导】→【部门设置】三、设置完毕，开始发卡，系统投入使用。

四、注意事项1、每周必须做一次消费采集。

（数据处理→采集数据→采集消费）2、每周需下载一次时间。

（系统设置→终端设置→下载时间）以保证系统的稳定运行。

以下是备注：备注1售饭机的设置更改机器号：售饭机默认为1号机，在打开售饭机开关时，屏幕右半边会显示，如：—001 —, 如果只有一台售饭机，则不必更改机器号。

在网络中的售饭机从001开始顺序向后编号，机器号相同的售饭机在软件里都不会被识别。

设置机器号的方法：一、打开机器。

二、按设置键，屏幕显示P. - - - -输入密码9517按OK键，屏幕显示P.1—9。

三、按 1 进入更改机器号状态，屏幕显示当前机器号P.—１—001—输入要更改的机器号例如：2按OK键。

四、按两次取消退出设置，机器号已更改为002号，可关机再开机从从屏幕查看是否已更改。

设定消费方式：售饭机的消费方式有三种：自动方式计算方式菜号方式。

自动方式是指消费金额为固定的价钱，每次刷卡都会自动扣掉已设定好的金额。

计算方式是指消费金额不固定，手动的在键盘上输入所消费的金额。

菜号方式是指用1到10十个数字来代替十道菜，只需输入数字就可以掉出对应菜品的价格。

目录第一章 SJ-401 1 第一节硬件结构及组成 2 第二节功能介绍 3 第三节操作说明 4 第五节 SJ-401主要性能指标 9 第二章智能卡收银系统管理软件 10 第一节功能简介 10 第二节系统安装 11 第三节系统操作 11 第四节应用技巧 37SJ-400智能卡收银管理系统以单片机为核心的收银机，广泛运用于厂矿、企业、机关、院校等需要集中消费的场合。

射频卡技术的发展，使收银机（又称POS机）从早期的“光电卡”、“磁卡”等接触式机型，发展为射频卡（IC卡、ID 卡）方式的非接触式产品。

我们研制生产的SJ-400智能卡收银管理系统，将PC机、单片机、射频卡，三者科学合理地结合在一起。

为用户提供了简便、安全、可靠的收银和交易管理。

系统由管理机（PC机）、SJ-401、发卡器和专用转换器，通过RS485联网组成。

SJ-401美观大方、坚固耐用；管理机界面友好、操作简捷；人机对话高效快捷、直观准确。

是用于人数众多、时间有限的场合中，实施集中交易和收银管理的理想产品。

第一章SJ-401SJ-401是联网收银管理系统主要的硬件设备，它以单片机为核心，以射频ID卡为管理对象。

自动判断持卡人的“合法”性、为持卡者提供多种方便、快捷的交易方式、保护持卡人的利益。

即可在管理机的监控下，“联机”完成“收银”交易，为管理机提供各种系统所需的信息，也可在“脱机”状态下，独自完成“收银”交易。

第一节硬件结构及组成1．1外形结构图1.11.2硬件组成SJ-401由数码显示器（LED）、指示灯、操作键盘、通信端口、电源等组成。

1.2.1LED数码显示器：分A面和B面二个显示区，每个面均有8个0.8英寸的数码管。

A、B面同时显示，可显示日期（年月日）、时间（时分秒）、金额（1万以内）。

1.2.2指示灯：在A面和B面的显示区，均有3个发光管，分别用于提示刷卡指示、工作状态（方式）指示，及通信指示。

方式灯亮，表示SJ-401正处于“定额”/“菜号”工作方式。

一卡通售饭说明书硬件设置先进入主菜单,在时间的状态下输入 1+解挂 输入1234 进入机器设置进入主菜单后光标在[机号]位置闪烁,选择[机号]按回车键就进入IP 地址设置， 此IP 的设置有四组IP要设置和一个端口的设置, 这四组IP 分别是：第一组是售饭机本机的IP ， 第二组为局域网网关(指向局域网服务器ＩＰ地址)，第三组为子网掩码(用于屏蔽IP 地址的一部分以区别网络标识和主机标识)， 第四组为售饭软件服务器IP(安装售饭软件的数据库的那台电电脑的 IP地址) ，第五组为售饭机端口号（默认为8888）。

第一组 IP 的设置操作如下：（下面按键会都为面向消费者一面） 可直接按外键盘的数字键输入你要设的第一组IP 地址的前一段,输完按回车键后，进入第一组IP 地址第二段设置图:可直接按外键盘的数字键输入你要设的第一组IP 地址的第二段, 输完按回车键后,售饭机本机IP 就设置完成了. b)第二组IP （局域网网关）的设置操作如下可直接按外键盘的数字键输入你要设的第二组IP 地址的前一段, 输完按回车键后，进入第二组IP地址第二段设置图:可直接按外键盘的数字键输入你要设的第二组IP 地址的第二段, 输完按回车键后按外键盘,局域网IP 就设置完成了.C)第三组IP （子网掩码）的设置操作如下：可直接按外键盘的数字键输入你要设的第三组IP 地址的前一段, 输完按回车键后，进入第三组IP 地址第二段设置图:可直接按外键盘的数字键输入你要设的第三组IP 地址的第二段, 输完按回车键后,子网掩IP 就设置完成了. d )第四组售饭软件服务器的设置操作如下：可直接按外键盘的数字键输入你要设的第四组IP 地址的前一段,输完按回车键后，进入第三组IP 地址第二段设置图:可直接按外键盘的数字键输入你要设的第四组IP 地址的第二段, 输完按回车键后,子网掩IP 就设置完成了.f)第五组为售饭机端口号的设置 售饭机端口号一般为08888按回车键后，硬件机器会自动重启， 重启后机号就为前面所设置的机号添加部门人员名单导入打开舒特安装目录下X:\Program Files\STOneCard （默认目录）下STImportData 文件。

1.正常使用流程：当机器正常连接开机自检（显示从“000000”变化到”999 999”)完成后，如显示Ｐ则在普通消费模式下，此时从键盘输入所要消费金额，然后按“确定”键，数码显示开始闪烁，此时将卡靠近则鸣叫一声消费完成，扣除输入的金额并显示余额；如显示XPxxxx则在定额消费模式下，此时XP为定额号，XP后的xxxx为此定额下的消费金额，将卡靠近则鸣叫一声消费完成，扣除显示的消费金额，并显示余额，当卡离开后，再次回到XPxxxx定额模式，当在普通消费模式状态下，不输入任何金额时，将卡靠近感应区，则显示卡中余额。

不论在任何消费模式下如消费时命叫三声，并显示Ｅrr▋▋x则消费不成功（消费错误），此时卡中余额并没有减少。

注：“总计”键为当前机器当日消费总额，其它键与正常电器及手机等设备功能相同。

2.安装说明：a、接线说明SLPD-600L型号机器只需要将机器底端两个RJ45水晶座中的任意一个水晶座的４、５线分别与485网卡的，Ｂ、Ａ（也说“Ｄ-”、“Ｄ＋”）两线连接通既可。

说明：SLPD-600L除与电脑连接的水晶座外的另外一个水晶座,是系统扩展机器时用来连接其它SLPD -600L型机器的。

普通485通讯距离不超过1200米。

如距离过长需要加信号中继器。

b、机号说明与设置：说明：使用时每台机器的号必须唯一，不能重复，但是出厂时由于厂家不知道客户需要，所以需要安装时设定，对于所设定的机号电脑软件里必须添加与之对应的机号方可正常使用。

设置：开机前按住数字键“１”，然后开机，看到有显示后放开“１”键，自检完成后，同时按下“取消“和”＋“键进入终端号修改状态，此时显示当前机号，输入新的机号，然后再按下“确认“键，则终端号修改成功。

注：SLPD -600T固定默认为100号，不可修改。

3.消费模式设置Ｐ为普通消费模式，XPxxxx为定额消费模式：从普通消费模式转换为定额消费模式时，同时按下“确定”和“１”键，从定额消费模式转换为普通消费模式，同时按下“确定”和“２”键。
