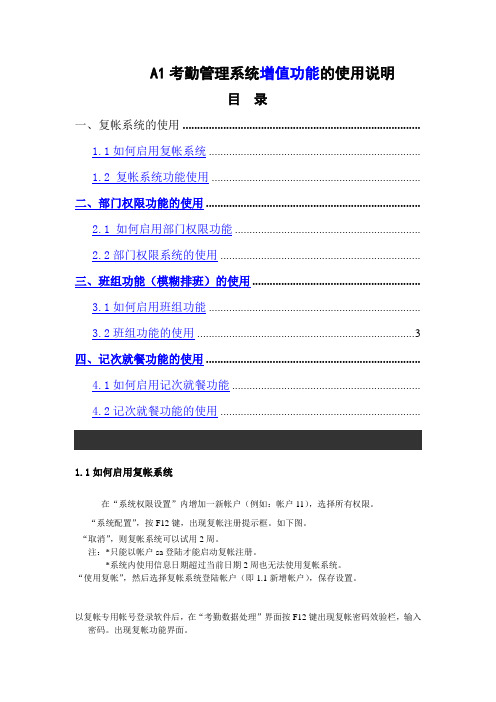

A1考勤管理系统增值功能的使用说明目录一、复帐系统的使用 ..................................................................................1.1如何启用复帐系统 .........................................................................1.2 复帐系统功能使用 ........................................................................二、部门权限功能的使用 ..........................................................................2.1 如何启用部门权限功能 ................................................................2.2部门权限系统的使用 .....................................................................三、班组功能（模糊排班）的使用 ..........................................................3.1如何启用班组功能 .........................................................................3.2班组功能的使用 (3)四、记次就餐功能的使用 ..........................................................................4.1如何启用记次就餐功能 .................................................................4.2记次就餐功能的使用 .....................................................................1.1如何启用复帐系统在“系统权限设置”内增加一新帐户（例如：帐户11），选择所有权限。
第一步：消费机的连接A.RS-485接线示意图：消费机网口插座B. USB通讯直接插线就可以使用（跟发卡器线通用）C. 网络通讯（连接路由器出来的网络）插上消费机，然后在消费机上设置好IP注：在消费机上设置IP按步骤操作：按功能→按2→按确定→按123→确定→按0→按5→按确定→输入IP→按确定第二步：发卡器的连接A.把发卡器用随机佩戴的USB插上连接电脑上B.插上发卡器后安装驱动，打开安装光盘点击驱动安装即可，成功安装在+9VG第三步：IC卡加密1.打开加密软件如下图：2. 点开如下图3.先点生成密码文件点开如下图填上用户名和密码（密码为12为字母或数字）好了点保存保存好了点退出4.点IC卡初始化如下图：选择好串口号（发卡器连接电脑的COM口）选择刚才生成的用户名后把IC卡放在发卡器上（要求IC卡是新的没使用过的）提示成功就表示卡已经加密好了，卡多可以点击提示成功换一张卡第四步：软件安装与设置选择软件安装（软件登陆密码默认：123）1. 软件授权打开软件【其他工具】菜单选择【导入管理卡信息】打开选择授权文件打开如下图：2. 点击高级设置设置消费机和发卡器的串口（设备管理器可以查看串口）如下图：3. 部门信息点【增加】输入部门信息即可4. 窗口机设置点【增加】输入信息即可第五步：新增用户打开【账户管理】如下图：点【新增】填写个人信息后点【保存】即可1.输入所要开设的新账户卡号（必须为5位数字例如：00001，卡号不能超过60000），根据客服不同的要求对卡片进行设置；2.选择卡类别：选择了卡类别可以进行不同的卡别限额、定次、打折操作3.选择有效期：选择卡的有效期后，卡片到设置好的时间了，卡片就不能消费需要管理员重新增加有效期4.号限制；如对卡片设置对某一台机号设置，则这张卡就不能在个机号上消费输完账户资料后按【保存】按钮，系统会提示如下图：点【YES】将信息写入一张IC卡内，点【NO】暂时不写入IC卡内，稍后再提交；点【YES】时，请确定读卡器与电脑的连线，及读卡器上是否有一张卡（IC卡内的金额为零）并且此卡不能为该系统中已使用的卡号和人员编号重复第六步：机器授权把消费机连接能通讯后点【机器读卡启用】如下图：消费机启用提示成功即可注明：以上说明为简单说明书如需要更详细的步骤请阅读整版【IC消费机软件说明】。

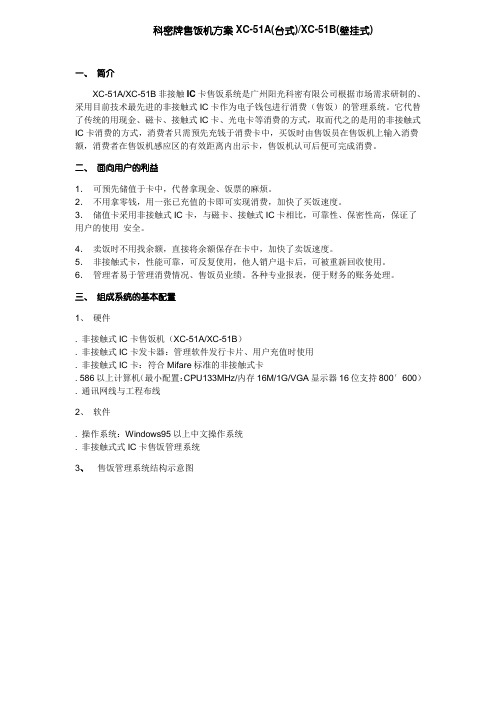

科密牌售饭机方案XC-51A(台式)/XC-51B(壁挂式)一、简介XC-51A/XC-51B非接触IC卡售饭系统是广州阳光科密有限公司根据市场需求研制的、采用目前技术最先进的非接触式IC卡作为电子钱包进行消费（售饭）的管理系统。
它代替了传统的用现金、磁卡、接触式IC卡、光电卡等消费的方式，取而代之的是用的非接触式IC卡消费的方式，消费者只需预先充钱于消费卡中，买饭时由售饭员在售饭机上输入消费额，消费者在售饭机感应区的有效距离内出示卡，售饭机认可后便可完成消费。
二、面向用户的利益1．可预先储值于卡中，代替拿现金、饭票的麻烦。
2．不用拿零钱，用一张已充值的卡即可实现消费，加快了买饭速度。
3．储值卡采用非接触式IC卡，与磁卡、接触式IC卡相比，可靠性、保密性高，保证了用户的使用安全。
4．卖饭时不用找余额，直接将余额保存在卡中，加快了卖饭速度。
5．非接触式卡，性能可靠，可反复使用，他人销户退卡后，可被重新回收使用。
6．管理者易于管理消费情况、售饭员业绩。
各种专业报表，便于财务的账务处理。
三、组成系统的基本配置1、硬件. 非接触式IC卡售饭机（XC-51A/XC-51B）. 非接触式IC卡发卡器：管理软件发行卡片、用户充值时使用. 非接触式IC卡：符合Mifare标准的非接触式卡. 586以上计算机（最小配置：CPU133MHz/内存16M/1G/VGA显示器16位支持800′600）. 通讯网线与工程布线2、软件. 操作系统：Windows95以上中文操作系统. 非接触式式IC卡售饭管理系统3、售饭管理系统结构示意图四、非接触式IC卡售饭机一）主要技术参数1．双面LED显示屏，工作人员和消费人员可同时查看显示内容；2．存储器容量20000条记录）；3．键盘：19个按键；4．读写时间小于0.5秒；5．特殊的存储方式，数据永不丢失；6．操作温度：-10°C ~ +50°C7．体积：260mm′180mm′120mm；8．重量：1500g9．电源：220V/50Hz，功耗小于3瓦；10．工作频率：13.56MHz；11．操作距离：50mm以内；12．通讯方式：485通讯方式；二）产品特点1．操作简单、快捷。
售饭系统使用手册前言本手册主要介绍舒特电子有限公司所生产的售饭系统的使用方法，大致上分为分为硬 件和软件两部分进行说明。
由于 IC 卡售饭机和 ID 卡售饭机总体设置使用上没有太大 的差别，所以本手册没有单独说明，只是在有不同的时候特殊说明两种卡机器设置上 的不同，这点请读者注意。
第一章主要介绍一些系统基础知识，包括机器型号的化分和所表示的意思；售饭机硬件参数；售饭系统总体功能介绍。
第二章主要对各售饭机外观和功能按键作用进行描述；第三章介绍售饭机的操作设置方法；第四章是介绍售饭机消费、纠错、查询操作方法及售饭机错误提示编号所表示的意思；第五章至第七章介绍软件对软硬件环境的要求和数据库、售饭软件的安装方法；第八章对软件各个菜单进行功能说明和操作说明；第九章、第十章对系统的安装方法及流程做总体介绍；第十一章对系统的安装设置方法及注意事项进行详细说明；第十二章对系统的一些可扩展功能进行简单说明；第十三章对系统使用中可能遇到的问题及解决方法进行介绍；最后一部分是对感应卡、局域网和 IP 地址的基本知识进行介绍 本系统如有做升级修改我们会通过各种途径尽快通知用户。
目录第一部分 系统基础介绍第一章 系统基础1.型号功能介绍2.硬件参数3.软件功能介绍第二部分 硬件介绍第二章 售饭机部件介绍1 挂式消费机2.台式消费机3.分体消费机4.感应卡发卡器5.通讯转换器6.订餐机7..出纳机第三章 售饭机参数设置方法介绍1. 硬件图及各按键功能说明2. 硬件操作菜单a. ST5511 售饭机菜单设置b. ST5522 售饭机菜单设置c. ST5566 售饭机菜单设置d. ST5599 售饭机菜单设置e. U 盘售饭机菜单设置第四章 售饭机消费操作1.消费模式操作介绍2.售饭机上的挂失和解挂3.售饭机上的消费纠错4.售饭机上的营业查询5.错误提示第五章 出纳机操作介绍1．在软件中增加出纳机2．设置出纳机硬件地址3．在软件中新增出纳员4．充值操作方法第三部分 软件部分介绍第六章 系统环境要求1. 硬件环境要求2. 软件环境要求第七章 数据库安装1.Microsoft SQL Server 2000 安装步骤及说明第八章 售饭软件的安装1.软件安装说明第九章 售饭软件各功能模块说明一、 管理端软件设置1.信息设置1.1 基础设置…………………………………………………………………1.1.1 系统参数………………………………………………………….1.1.2 基本资料………………………………………………………….1.2 部门人员设置……………………………………………………………1.3 刷新收集端数据…………………………………………………………2.出纳操作2.1 发卡开户…………………………………………………………………2.2 充值存款…………………………………………………………………2.3 发放补贴…………………………………………………………………2.4 用户取款…………………………………………………………………2.5 挂失解挂…………………………………………………………………2.6 销户销卡…………………………………………………………………2.7 换用新卡…………………………………………………………………2.8 补用新卡…………………………………………………………………2.9 消费纠错…………………………………………………………………2.10 导出验证名单到 U盘………………………………………………….2.11 定餐报餐………………………………………………………………..3.报表3.1 人员花名册……………………………………………………………….3.2 帐户余额表……………………………………………………………….3.3 出纳报表………………………………………………………………….3.3.1 出纳明细表…………………………………………………………3.3.2 出纳汇总表………………………………………………………3.4 消费报表…………………………………………………………………3.4.1 消费明细表…………………………………………………………3.4.2 消费汇总表…………………………………………………………3.5 人员综合表……………………………………………………………….3.6 系统平衡表……………………………………………………………….4.数据库维护4.1 过期数据清理……………………………………………………………4.2 数据库备份………………………………………………………………4.3 SQL操作…………………………………………………………………4.4 人员导入…………………………………………………………………4.5 导入授权卡………………………………………………………………5.系统操作5.1 重新登录……………………………………………………………..…...5.2 用户设置……………………………………………………………….…5.3 操作日志………………………………………………………………….6.窗口操作二、 采集端软件设置1.1 系统设置………………………………………………………………….1.1 485 方式设置………………………………………………………1.2 局域网方式设置………………………………………………….2.2 上传消费数据……………………………………………………………..第四部分 售饭系统安装设置流程第十章 系统安装概述1. 装箱单2．工程布线3. 硬件安装、设置4． 软件安装、设置第十一章 安装设置流程图1. ID 卡系统安装设置流程2. IC 卡系统安装设置流程第十二章 具体安装步骤及说明1. 硬件布线安装2. 软件安装3. 硬件设置3.1 机号设置3.2 时间设置3.3 模式设置3.4 485售饭机通讯速率设置4. 软件基本参数的设置4.1 系统参数的设置4.2 人事资料录入4.3 售饭机参数设置4.4 卡类设置4.5 就餐时间设置4.6 开户发卡4.7 操作员管理4.8 消费4.9 报表统计4.10 查询功能使用说明第五部分 扩展功能第十三章 扩展功能介绍1. 连接票据打印机2. 连接中文显示屏3. 连接银行端口4. 连接条码扫描枪5. 考勤、门禁、消费一卡通6．U盘收费机7．灵活收费系统第六部分 系统维护第十四章 软件常见问题及维护1.局域网售饭机不能联机通讯2.RS-485 售饭机不能联机通讯3.联机后刷卡没反应IC4.U 盘机刷卡没反应5.U 盘机消费模式设为 1 后，刷卡消费要求输入密码6.消费时售饭机上显示无效卡，错误提示 17.消费时售饭机上显示无效卡，错误提示 28.消费时售饭机上显示无效卡，错误提示 39.消费时售饭机上显示无效卡，错误提示 410.消费时售饭机上显示无效卡，错误提示 511.消费时售饭机上显示无效卡，错误提示 612.消费时售饭机上显示无效卡，错误提示 713.消费时售饭机上显示无效卡，错误提示 814.消费时售饭机上显示无效卡，错误提示 915.消费时售饭机上显示无效卡，错误提示 1016.IP 售饭机刷卡后，产生类似死机现象。
科密XC-51A收费机简易安装说明
一、设备安装
1、消费机通讯使用RJ45接口具体连接如下：
RJ45接头线线序如下：
二、后台程序及写卡设备安装
首先安装CM-910 写卡驱动
按提示操作即可
安装T1消费管理系统根据提示操作即可。
三、配置T1消费系统
安装完成后运行首次运行需配置数据库点新建自动生成数据库。
用户名密码为配置数据库时设置密码
运行后在
此处设置卡片加密密码为12位字符保持贵单位发行的卡的独立性
配置前台消费机：
下一步会自动搜索已连接至本机的售饭机然后点击属性设置配置如下
点击设置后自动更新至售饭机
人员录入课选择批量录入导入人员即可
发卡
写卡完成。
报表查询
2个月左右弹出注册窗口，到时联系我们进行注册。
完成！
采集数据下发黑名单挂失卡以及解挂时需要连接电
脑
记得只要和售饭机有关系的都要连接电脑。
优惠通消费机简易操作说明书一、设置优惠通消费机的管理卡及管理卡调试消费机1.1设置管理卡打开优惠通管理系统软件，在系统管理——设备基本设置选项中设置管理卡。
将机器与转换器连接，设置正确的串口号，然后对消费机进行机号、设置管理卡、设置密码等设置。
1.2、管理卡的使用1、进入管理状态：将管理卡放在消费机的感应区位置，关机打开电源即进入管理状态A；2、各功能键：功能键+0键: 设置机器类型:一般消费机(0)、时段限次消费机(1)功能键+1键: 设置"年"功能键+2键: 设置"月日"功能键+3键: 设置"时分"功能键+4键: 设置"机号"功能键+5键: 设置"消费模式"功能键+6键: 设置"单笔消费限额"（999.9）功能键+7键: 数码管自检显示功能键+8键: 无功能键+9键: 无二、IC消费机常见故障的排除方法2.1刷卡出错提示说明：报错原因报错显示提示声音次数现象============================================================= =====管理卡不允许消费Error 1 5 ---管理设置有误Error 2 5 ---存储数据不成功返还金额成功Error 3 5 --- 刷卡时报错,出现些现象的原因一般有两种情况,一是由于电源电压不够,二是在使用过程中存储芯片已损坏,建议重开机器,让机器进行自检!另外建议尽量不单独使用后准电池消费,因为这种情况最容易引起电源电压不足的情况固定扣款模式按确认键时读消费金额有误Error 4 5 ---超过一天限次Error 5 5 ---限时间段消费Error 6 5 ---时段限次Error 7 5 ---上一张卡未刷卡成功Error 8 3 --- 等待时间6秒后,如果上一张卡没有来刷卡,此时其它卡可以继续刷此卡已注销Error 9 5 ---卡已挂失Error A 5 ---单笔消费限额Error b 5 ---卡内余额不足Error C 5 ---存储记录已满,停止刷卡Error E 5 ---超过一天限额Error F 5 ---82C79故障Error 10 10 --- 可能不显示报错内容,但可听到10声响，但听到10声响后机器停止运行X5045故障Error 11 5 --- 显示及声音报错后机器停止运行RC500故障Error 12 5 --- 显示及声音报错后机器停止运行24C256/64故障Error 13 5 --- 显示及声音报错后机器停止运行29EE020故障或数据未初始化Error 14 5 --- 显示及声音报错后机器停止运行但可通迅时钟芯片1208/DS12C887故障Error 15 0 --- 时间停止运行，机器每约一秒报错一次未设置时间Error 16 0 --- 刷卡时都会报错读初始化数据不成功Error 17 0 --- 显示及声音报错后机器停止运行无Error 18 0 ---返还金额不成功,且掉数据Error 19 5 --- 由于机器存储不了数据,并且上一张卡已拿走,此时会报此警,跟现在刷的这张卡没有关系按取消键后写灰记录失败Error 27 5 ---未设置或设置时段限次有误Error 29 5 --- 很可能是没有设置时段限次的时间警告如果再按取消键将结束消费Error 30 5 ---按取消键将结束本次消费Error 31 5 --- 此时将写一条灰记录消费金额为0,不允许消费Error 32 5 ---AT45DB161故障Error 33 5 --- 显示及声音报错后机器停止运行装载机器属性失败Error 34 5 --- 显示及声音报错后机器停止运行但可通迅补贴金额大于6553.5元Error 35 5 --- 设置的金额过大,或都没有设置补贴金额补贴余额大于104857.5元Error 36 5 --- 设置的金额过大,或都没有设置补贴金额补贴时间有疑问Error 37 5 --- 年分时间为16进制,时间相差大于三年将报错2.2基本故障说明1 ．IC卡--->刷卡没有反应a.必须是本系统的卡才允许刷卡，外来卡刷卡不响应。
一体挂式机（新版）
一体卧式机
微打接口
电源线
网线/RS485接口
U 盘接口 指示灯，电源接通后，POWER 灯亮，操作正确
面向操作者面显示屏，
平常显示当前时间，消面向操作者面键盘
卡片感应区域 网线/RS485接口 U 盘/微打接口 面向消费者面显示屏，
平常显示当前时间，消面向消费者面键盘 面向操作者面显示屏，平常显示当前时间，消面向操作者面键盘
电源开关
电源线
插卡槽
指示灯，操作
正确绿灯亮
下，操作错误
能会把液晶屏上的定位脚掰断。
4. 不在特殊情况下液晶屏不要拔下来，且在插、拔时，应拔下售饭机的电源，并关掉售饭机的电源开关。
六、联网与布线 1. 单机通讯
RS-485接口机型，选用RS-485通讯口，配备有源转换器1个。
RS485线接线示意图（转换器与消费机之间）
COM 接口 RJ45接口 LAN 接口机型，用网线与计算机相连或通过交换机/集线器连接。
2. 多机联网
RS-485接口机型，消费机并联接到转换器上。
LAN 接口机型，用网线并通过交换机或集线器连接。
七. 常见故障及维护 485转换器 消费机
消费机
转换器RS232口，直接接到
转换器RS485口
RS485线
电 脑
电脑串口
1 2 3 1
2345
6
789电脑
消费机1
消费机2
……
消费机N
电脑
转换
消费机1
消
费机2
消费机N
……。
科密A1系统操作说明书第一步：打开已安装好的A1软件，设置软件一般选择工厂版（本人认为方便操作，功能多）修改公司名称和LOGO选择对应的考勤机型号人员编号长度修改（如工号为03435 设置为4）设置系统密码（不用密码直接下一步）第二步设置公司人员信息设置公司机构点击人事管理添加机构名称添加公司人员信息（注意部门对应）1.填写该员工的基本信息（注意！登记号一定和考勤机上的登记号一致），填写好后保存。
2.如果人员太多用导入方法，首先导出一表格，在导出的表格上对应人员相关信息保存之后导入到软件里第三步班次设置上班—19：00下班如下图设置好后保存考勤制度设置（如果有无班次人员请设置好无班次考勤制度）员工排班选择好相对应的部门或人员点击显示排班选择时间段和相对应班次点击星期下的方框（可以拖动拉选）如星期六和星期天不上班不要点击到星期六和星期天下的方框里，不然考勤处理时会提示矿工设置好后保存请假，补签登记选择相对应的日期和时间人员设置后点击保存在考勤机上录入指纹信息：（考勤机上的登记号和软件的登记号一致）设置好考勤机上的管理人员以免被人恶意删掉考勤数据和修改时间第四步：终端管理设置设置考勤机的通讯方式（密码为0时代表无密码如果软件上的密码改动需要和考勤机上一致）USB通讯不需要设置密码点击下一步如果有多台考勤机需要添加设备（注意考勤机机号和IP部能重复）首先在线检查考勤机和电脑能正常连接人员注册：将以上人员信息写入到考勤机类（打卡时会显示该员工名字）获取注册信息：将考勤机上的指纹信息获取到考勤机数据库里。
采集数据：将考勤机上的打卡时间信息采集到考勤软件里（在查看考勤报表时首先采集数据）U盘导入：首先要在考勤机上把考勤数据下载到U盘里，再将u盘导入到考勤软件里考勤报表查看：现在好开始和结束日期点击考勤处理，完毕后查看这里有8个栏目不同的方式显示报表信息。
清除离职人员：选择好对应的人员点击离职如下常见故障解决方法1.清除考勤机上的管理人员方法：在考勤机正常连接后点击终端管理，点击清除管理权限2.考勤报表里没有打卡记录方法：1. 在刷卡明细标里查看如果有说明没排班排漏人员2.检查考勤机时间和电脑时间是否在正常时间段里3.检查该人员的入职日期3打卡是经常提示请重按手指方法：1指纹上有杂物指纹不清晰手指脱皮2. 使用久了考勤机上的指纹头磨损，采集头表面变得不清洁，或有划痕，会使采集头误认为表面有按手指，而并不能通过，所以出现此问题。
