M610M620售饭机硬件说明书

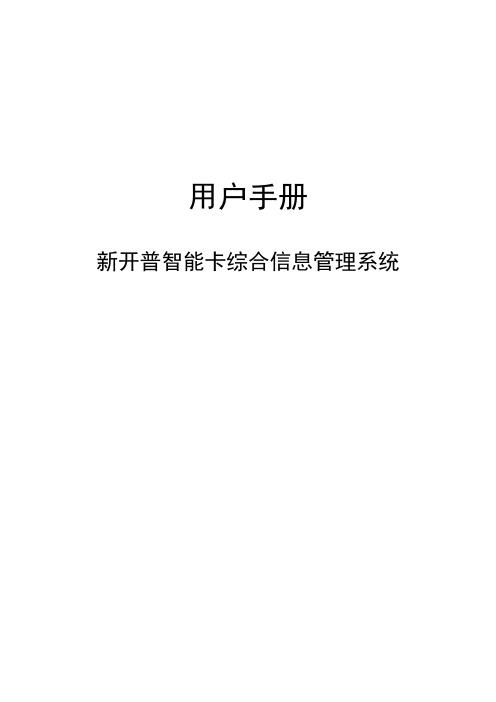

用户手册新开普智能卡综合信息管理系统目录1简介 (1)1.1目的 (1)1.2适用范围 (1)1.3背景描述 (1)1.4术语表 (1)2运行环境 (1)2.1硬件环境 (1)2.2软件环境 (2)3应用系统概述 (2)3.1系统简介 (2)3.1.1系统组成 (2)3.1.2系统工作原理 (3)3.1.3系统结构图 (4)3.2系统功能概述 (4)3.2.1监控主机的功能及特点： (4)3.2.2消费终端的功能及特点： (5)3.2.3充值终端的功能及特点： (6)3.2.4黑名单管理 (6)3.2.5系统安全性 (6)4系统功能模块操作指南 (6)4.1系统数据库安装 (6)4.2系统程序的安装 (7)4.3本地库的安装 (11)4.4系统数据库维护工具的使用 (12)4.5系统软件的启动 (12)4.6系统开通及系统管理区常用操作 (14)4.6.1系统注册： (14)4.6.2工作站维护 (14)4.6.3设置本地工作站 (15)4.6.4增加系统用户 (16)4.6.5设置商户信息 (17)4.6.6系统参数设置 (18)4.6.7营业时段定义 (19)4.6.8消费卡类别定义 (19)4.6.9租卡规则 (20)4.6.10系统时间参数维护 (20)4.6.11消费卡批次维护 (22)4.6.12系统部门设置 (22)4.6.13系统卡操作 (23)4.6.14补助操作 (25)4.6.15数据整理 (26)4.6.16系统数据源维护 (27)4.6.17恢复系统用户 (27)4.6.18照片存取方式设置 (27)4.6.19系统扩展参数设置 (27)4.6.20设置系统工作模式 (28)4.7客户开户及出纳区常用操作 (29)4.7.1出纳人员主业务 (30)4.7.2补助操作 (38)4.7.3租卡、退卡业务 (39)4.7.4持卡人操作 (40)4.8信息公用区操作简介 (41)4.8.1数据查询 (42)4.8.2营业报表 (44)4.8.3出纳报表 (46)4.8.4补助报表 (47)4.8.5财务报表 (48)4.8.6客户报表 (49)4.8.7定制查询 (50)5终端机数据采集程序使用说明 (51)5.1关键词解释 (51)5.2主要功能介绍： (51)5.3运行环境要求： (52)5.4采集程序的进入 (52)5.5菜单及程序控制工具栏功能详解 (54)5.5.1更新数据库，进行数据处理： (54)5.5.2上传数据： (55)5.5.3联机（终端机）采集控制： (57)5.5.4向终端机校时： (57)5.5.5在显示区显示消费记录： (57)5.5.6在显示区显示存取款记录： (57)5.5.7在显示区显示补助记录： (57)5.5.8系统参数设置： (57)5.5.9更改密码： (60)5.5.10程序信息帮助: (60)5.5.11程序敏感帮助: (60)5.5.12退出程序： (60)5.6对终端机的操作和控制： (60)5.7数据库修复功能： (61)1简介1.1目的本系统的全称是“新开普智能卡综合信息管理系统V2.0”。

售饭系统使用手册前言本手册主要介绍舒特电子有限公司所生产的售饭系统的使用方法，大致上分为分为硬 件和软件两部分进行说明。

由于 IC 卡售饭机和 ID 卡售饭机总体设置使用上没有太大 的差别，所以本手册没有单独说明，只是在有不同的时候特殊说明两种卡机器设置上 的不同，这点请读者注意。

第一章主要介绍一些系统基础知识，包括机器型号的化分和所表示的意思；售饭机硬件参数；售饭系统总体功能介绍。

第二章主要对各售饭机外观和功能按键作用进行描述；第三章介绍售饭机的操作设置方法；第四章是介绍售饭机消费、纠错、查询操作方法及售饭机错误提示编号所表示的意思；第五章至第七章介绍软件对软硬件环境的要求和数据库、售饭软件的安装方法；第八章对软件各个菜单进行功能说明和操作说明；第九章、第十章对系统的安装方法及流程做总体介绍；第十一章对系统的安装设置方法及注意事项进行详细说明；第十二章对系统的一些可扩展功能进行简单说明；第十三章对系统使用中可能遇到的问题及解决方法进行介绍；最后一部分是对感应卡、局域网和 IP 地址的基本知识进行介绍 本系统如有做升级修改我们会通过各种途径尽快通知用户。

目录第一部分 系统基础介绍第一章 系统基础1.型号功能介绍2.硬件参数3.软件功能介绍第二部分 硬件介绍第二章 售饭机部件介绍1 挂式消费机2.台式消费机3.分体消费机4.感应卡发卡器5.通讯转换器6.订餐机7..出纳机第三章 售饭机参数设置方法介绍1. 硬件图及各按键功能说明2. 硬件操作菜单a. ST5511 售饭机菜单设置b. ST5522 售饭机菜单设置c. ST5566 售饭机菜单设置d. ST5599 售饭机菜单设置e. U 盘售饭机菜单设置第四章 售饭机消费操作1.消费模式操作介绍2.售饭机上的挂失和解挂3.售饭机上的消费纠错4.售饭机上的营业查询5.错误提示第五章 出纳机操作介绍1．在软件中增加出纳机2．设置出纳机硬件地址3．在软件中新增出纳员4．充值操作方法第三部分 软件部分介绍第六章 系统环境要求1. 硬件环境要求2. 软件环境要求第七章 数据库安装1.Microsoft SQL Server 2000 安装步骤及说明第八章 售饭软件的安装1.软件安装说明第九章 售饭软件各功能模块说明一、 管理端软件设置1.信息设置1.1 基础设置…………………………………………………………………1.1.1 系统参数………………………………………………………….1.1.2 基本资料………………………………………………………….1.2 部门人员设置……………………………………………………………1.3 刷新收集端数据…………………………………………………………2.出纳操作2.1 发卡开户…………………………………………………………………2.2 充值存款…………………………………………………………………2.3 发放补贴…………………………………………………………………2.4 用户取款…………………………………………………………………2.5 挂失解挂…………………………………………………………………2.6 销户销卡…………………………………………………………………2.7 换用新卡…………………………………………………………………2.8 补用新卡…………………………………………………………………2.9 消费纠错…………………………………………………………………2.10 导出验证名单到 U盘………………………………………………….2.11 定餐报餐………………………………………………………………..3.报表3.1 人员花名册……………………………………………………………….3.2 帐户余额表……………………………………………………………….3.3 出纳报表………………………………………………………………….3.3.1 出纳明细表…………………………………………………………3.3.2 出纳汇总表………………………………………………………3.4 消费报表…………………………………………………………………3.4.1 消费明细表…………………………………………………………3.4.2 消费汇总表…………………………………………………………3.5 人员综合表……………………………………………………………….3.6 系统平衡表……………………………………………………………….4.数据库维护4.1 过期数据清理……………………………………………………………4.2 数据库备份………………………………………………………………4.3 SQL操作…………………………………………………………………4.4 人员导入…………………………………………………………………4.5 导入授权卡………………………………………………………………5.系统操作5.1 重新登录……………………………………………………………..…...5.2 用户设置……………………………………………………………….…5.3 操作日志………………………………………………………………….6.窗口操作二、 采集端软件设置1.1 系统设置………………………………………………………………….1.1 485 方式设置………………………………………………………1.2 局域网方式设置………………………………………………….2.2 上传消费数据……………………………………………………………..第四部分 售饭系统安装设置流程第十章 系统安装概述1. 装箱单2．工程布线3. 硬件安装、设置4． 软件安装、设置第十一章 安装设置流程图1. ID 卡系统安装设置流程2. IC 卡系统安装设置流程第十二章 具体安装步骤及说明1. 硬件布线安装2. 软件安装3. 硬件设置3.1 机号设置3.2 时间设置3.3 模式设置3.4 485售饭机通讯速率设置4. 软件基本参数的设置4.1 系统参数的设置4.2 人事资料录入4.3 售饭机参数设置4.4 卡类设置4.5 就餐时间设置4.6 开户发卡4.7 操作员管理4.8 消费4.9 报表统计4.10 查询功能使用说明第五部分 扩展功能第十三章 扩展功能介绍1. 连接票据打印机2. 连接中文显示屏3. 连接银行端口4. 连接条码扫描枪5. 考勤、门禁、消费一卡通6．U盘收费机7．灵活收费系统第六部分 系统维护第十四章 软件常见问题及维护1.局域网售饭机不能联机通讯2.RS-485 售饭机不能联机通讯3.联机后刷卡没反应IC4.U 盘机刷卡没反应5.U 盘机消费模式设为 1 后，刷卡消费要求输入密码6.消费时售饭机上显示无效卡，错误提示 17.消费时售饭机上显示无效卡，错误提示 28.消费时售饭机上显示无效卡，错误提示 39.消费时售饭机上显示无效卡，错误提示 410.消费时售饭机上显示无效卡，错误提示 511.消费时售饭机上显示无效卡，错误提示 612.消费时售饭机上显示无效卡，错误提示 713.消费时售饭机上显示无效卡，错误提示 814.消费时售饭机上显示无效卡，错误提示 915.消费时售饭机上显示无效卡，错误提示 1016.IP 售饭机刷卡后，产生类似死机现象。

m610 OEM 用户手册修订号：固件版本AA 5.0P/N WLK463135-10修订版：AA， 2017 年 12 月版权所有 2017 年 12 月，Wolke by Videojet 。

（下文中称为 Wolke ）。

保留所有权利。

本文件归 Wolke 所有，包含 Wolke 拥有的保密信息和专有信息。

事先未经 Wolke 的书面允许，严禁擅自复制、使用或传播。

Perpetuo Print Mode ® 和 Dynamic Print Intensity ® 是注册商标。

您在试运行喷码机前必须阅读这些操作说明。

请遵守安全操作说明。

将本安全操作明放到一个安全的地方，以备日后参考。

更新涉及到本文档以及附件中的所有文档。

1标识 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–11.1喷码机类型. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1–11.2制造商. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1–11.3预期用途 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1–1 2一般说明和信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–12.1保修和责任. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2–12.2归档用户手册. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2–12.3缩写词列表. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2–1 3安全说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–13.1一般说明和信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3–13.2操作系统的公司的责任. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3–13.3员工的责任. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3–13.4操作 m610 OEM 的有关危害. . . . . . . . . . . . . . . . . . . . . . . . . . .3–23.5手册语言代码. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3–3 4安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–14.1M610 OEM 组成部件和附件 . . . . . . . . . . . . . . . . . . . . . . . . . . .4–14.2控制器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–74.2.1安装. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–74.2.2端子. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–84.2.3铭牌. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–94.2.4环境条件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–94.3喷头和 Wolke 墨盒. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–104.3.1喷头定位. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–124.3.2喷头布局. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–124.3.3安装喷头. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–134.3.4选择合适的安装位置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–134.4光电池. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–144.4.1光电池的位置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–154.4.2安装光电池 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–154.4.3光电池的设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–194.4.4检查测量对象 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–204.5轴编码器（可选）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–224.5.1安装外部轴编码器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–224.6使用支架系统进行安装（可选） . . . . . . . . . . . . . . . . . . . . . . . . .4–244.7通过平行四边形的方式安装（可选） . . . . . . . . . . . . . . . . . . . . . .4–264.7.1连接喷头组件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–28 5调试 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–15.1打开控制器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5–15.1.1连接至网络服务器. . . . . . . . . . . . . . . . . . . . . . . . 5–25.1.1.1语言. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–25.1.1.2登录. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–35.1.1.3网络配置 - 配置 IP 地址 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–45.1.1.4网络配置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–55.2系统 - 设置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5–75.2.1机器参数. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–75.2.1.1喷头数量. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–75.2.1.2轴编码器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–85.2.1.3删除数据缓冲 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–105.2.1.4脉冲/米. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–105.2.1.5背光灯关闭 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–11 m610 OEM 用户手册_AA I Software Version: 5.05.2.1.7多种系统设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–145.2.2外部 I/O. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–165.2.2.1输入. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–165.2.2.2输出. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–195.2.2.3喷射器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–205.2.2.4相机. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–205.2.2.5警告信号灯状态显示. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–215.2.3墨盒. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–225.2.3.1墨水类型. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–235.2.3.2管理墨水类型（允许列表）. . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–235.2.3.3控制温度. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–255.2.3.4增加墨水存量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–275.2.3.5墨量低和墨水用完 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–275.2.3.6电压和脉冲宽度. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–285.3系统设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5–295.3.1喷印内存刷新 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–295.4错误条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5–305.5系统日期/时间. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5–325.6系统监视器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5–335.6.1自动注销. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–335.6.2连接/通信 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–345.6.2.1USB 接口 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–345.7出厂设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5–355.8系统状态 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5–405.9日志记录 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5–415.10系统更新 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5–42 6操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–16.1控制板. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6–16.2登录屏幕 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6–26.3用户 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6–36.4显示屏. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6–46.4.1输入状态屏幕 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–46.4.2喷头状态屏幕 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–56.4.3输出状态屏幕 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–56.4.4语言屏幕. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–56.4.5版本号屏幕 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–66.4.6墨水存量. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–66.4.7日期/时间 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–76.5菜单结构概览. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6–86.5.1主菜单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–86.5.1.1主屏幕 - 打开. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–86.5.1.2主屏幕 - 准备. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–96.5.1.3主屏幕 - 打开&启动 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–96.5.1.4主屏幕 - 标签设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–106.5.1.5主屏幕 - 喷印视图 - 编辑视图. . . . . . . . . . . . . . . . . . . . . . . . . . 6–106.5.2系统菜单. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–116.5.2.1状态 - 系统状态 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–116.5.2.2设置 - 机器参数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–126.5.2.3设置 - 墨水参数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–136.5.2.4设置 - 外部输入/输出 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–146.5.2.5设置 - 设置（消息）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–156.5.2.6设置 - 出厂设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–16 II m610 OEM 用户手册_AASoftware Version: 5.06.5.2.8诊断 - 喷印流程 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–186.5.2.9诊断 - 数字 IO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–196.5.2.10诊断 - 墨盒 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–206.5.3管理菜单. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–216.5.3.1文件 - 标签和位图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–216.5.3.2文件 - True Type 字体. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–226.5.3.3文件 - Legacy 字体. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–236.5.3.4文件 - USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–236.5.3.5文件 - 日志记录 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–246.5.3.6用户 - 更改密码 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–246.5.3.7用户 - 更改自动注销. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–256.5.3.8系统设置 - 网络参数. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–256.5.3.9系统设置 - 日期/时间设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–266.5.3.10系统设置 - 管理墨水类型. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–266.5.3.11更新 - 系统更新 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–276.5.4编辑菜单. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–276.5.4.1编辑 - 位置编辑 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–276.5.4.2编辑 - 文本编辑 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–296.5.4.3编辑 - 编辑喷印标签. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–306.5.4.4编辑 - 编辑编辑标签. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–316.5.5注销. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–316.6数据交换 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6–316.6.1设置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–31 7加载标签文件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7–17.1选择标签文件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7–17.2准备标签进行喷印. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7–27.3打开&启动标签. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7–37.4标签设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7–47.5.1Dynamic Print Intensity. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7–47.5喷印/编辑视图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7–57.5.1喷印视图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7–57.5.1编辑视图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7–57.6删除文件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7–67.7Perpetuo Print Mode. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7–6 8双向喷印 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8–18.1输入设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8–18.2安装设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8–18.2.1各种安装设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8–2 9用户管理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9–19.1登录 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9–19.1.1用户. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9–19.1.2用户组的密码 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9–29.1.3用户访问. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9–3 10更换墨盒 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10–110.1将 Wolke 墨盒插入到各种喷头中 . . . . . . . . . . . . . . . . . . . . . . .10–110.2更换墨盒 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10–310.3增加墨水存量. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10–4 m610 OEM 用户手册_AA III Software Version: 5.011诊断 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11–111.1诊断菜单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11–111.1.1喷头屏幕. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11–111.1.2喷印流程屏幕 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11–311.1.3数字输入/输出屏幕. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11–411.1.4墨盒屏幕. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11–5 12技术数据 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12–112.1技术绘图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12–112.2重量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12–712.3m610 OEM 面板的视图. . . . . . . . . . . . . . . . . . . . . . . . . . . . .12–812.4端子 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12–912.4.1电源. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12–912.4.2轴编码器插座 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12–1012.4.3轴编码器延伸电缆 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12–1312.4.4外部输入和输出. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12–1412.4.4.124 V DC 插座版本. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12–1512.4.5喷头插座. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12–1812.4.6m610 OEM 喷头上的光电池 . . . . . . . . . . . . . . . . . . . . . . . . . 12–18 13维修与维护. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13–113.1维护信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13–113.2墨盒存储 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13–213.2.1清洁墨盒. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13–213.3维护说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13–3 14故障排除 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14–114.1喷印 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14–114.2标签 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14–414.3喷墨 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14–414.4墨盒 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14–514.5操作员控制. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14–614.6m610 OEM 与 PC 通信. . . . . . . . . . . . . . . . . . . . . . . . . . . . .14–614.7显示器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14–614.8诊断 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14–714.9其他 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14–7 15屏幕信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15–115.1错误消息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15–115.2警报 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15–215.3警告 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15–215.4信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15–3 IV m610 OEM 用户手册_AASoftware Version: 5.0表 3_1：语言列表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–3表 4_2：m610 OEM 的环境条件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4–9表 5_3：按键分配 - 概览. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–1表 5_4：地址类和网络掩码 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–6表 5_5：轴编码器测量轮尺寸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–9表 5_6：外部输入 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–17表 5_7：外部输入 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–18表 5_8：外部输出 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–19表 5_9：喷射器参数. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–20表 5_10：相机参数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–21表 5_11：喷印内存状态 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–30表 5_12：错误条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–31表 5_13：出厂设置参数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5–39表 6_14：按键分配 - 概览. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–1表 6_15：登录屏幕 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–3表 6_16：输入状态屏幕 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–4表 6_17：位置编辑屏幕 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–28表 6_18：文本编辑屏幕 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–30表9_19：用户访问 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9–4表11_20：按键分配 - 概览. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11–2表11_21：喷印流程 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11–3表11_22：数字输入/输出屏幕. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11–4表11_23：墨盒屏幕 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11–5表 12_24：基于测量轮直径的每米脉冲数值 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12–10表 12_25：连接器触针分配 - 轴编码器插座. . . . . . . . . . . . . . . . . . . . . . . . . . . . 12–10表 12_26：轴编码器连接的规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12–11表 12_27：连接器触针分配 - 轴编码器延伸电缆 . . . . . . . . . . . . . . . . . . . . . . . . . 12–13表 12_28：24 V DC I/O 插座的连接器触针分配 . . . . . . . . . . . . . . . . . . . . . . . . 12–15表 12_29：24 V 输入接口的限值 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12–15表 12_30：24 V DC 输出接口的限值. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12–16表 12_31：带有 5 米 I/O 电缆的信号灯的连接示例：. . . . . . . . . . . . . . . . . . . . . . 12–16表 12_32：光电池的触针分配 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12–18m610 OEM 用户手册_AA VI Software Version: 5.0图 4_2：喷头. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–2图 4_3：喷头至控制器的连接器电缆，每个喷头一根电缆 . . . . . . . . . . . . . . . . . . . . . . . .4–2图 4_4：蓝色喷头的喷头板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–2图 4_5：传感器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–2图 4_6：适配器板（左侧）和隔板. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–3图 4_7：光纤. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–3图 4_8：Wolke 墨盒 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–3图 4_9：墨盒的保护帽 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–3图 4_10：单头喷头支架系统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–3图 4_11：用于多喷头安装的调整装置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–4图 4_12：带有定位轮的平行四边形缩放仪 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–4图 4_13：偏转板和定位轮. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–4图 4_14：轴编码器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–5图 4_15：轴编码器测量轮. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–5图 4_16：弹性轴编码器支架 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–5图 4_17：轴编码器电缆 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–5图 4_18：配电盒 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–5图 4_19：警告信号灯. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–6图 4_20：文档 USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–6图 4_21：控制器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–7图 4_22：m610 OEM 控制板——连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–8图 4_23：示例图，铭牌 m610 OEM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–9图 4_24：标准喷头（在这种情况下，带有传统的光电池） . . . . . . . . . . . . . . . . . . . . . . .4–10图 4_25：红色喷头 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–11图 4_26：绿色喷头 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–11图 4_27：金色喷头 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–11图 4_28：喷头定位选项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–12图 4_29：示例——带喷头的 m610 OEM 设备 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–12图 4_30：基于喷头数量的喷头 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–13图 4_31：选择安装位置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–14图 4_32：光电池 (Keyence). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–14图 4_33：光电池位置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–15图 4_34：光纤切割刀. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–16图 4_35：将光纤切割为所需尺寸. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–16图 4_36：连接到喷头的产品传感器支架. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–17图 4_37：将光纤插入产品传感器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–17图 4_38：产品传感器中的螺栓 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–18图 4_39：产品传感器连接. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–18图 4_40：安装好的产品传感器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–18图 4_41：调整光电池. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–19图 4_42：轴编码器和橡胶测量轮. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–22图 4_43：安装外部轴编码器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–22VIII m610 OEM 用户手册_AASoftware Version: 5.0图 4_45：弹性轴编码器支架 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–23图 4_46：适用于蓝色喷头单头安装的支架系统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–24图 4_47：用于多喷头安装的调整装置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–24图 4_48：适用于红色、绿色和金色喷头的支架适配器 . . . . . . . . . . . . . . . . . . . . . . . . . .4–24图 4_49：适用于金色喷头的支架适配器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–24图 4_50：单头支架示例（使用单头支架系统） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–24图 4_51：适用于红色和绿色喷头的不锈钢支架系统. . . . . . . . . . . . . . . . . . . . . . . . . . . .4–25图 4_52：适用于蓝色喷头的不锈钢支架适配器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–25图 4_53：适用于金色喷头的不锈钢支架适配器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–25图 4_54：平行四边形缩放仪 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–26图 4_55：平行四边形缩放仪可以安装的位置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–26图 4_56：连接从喷头到控制器的连接电缆 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4–28图 5_57：启动时显示. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5–1图 5_58：控制面板 - 操作员控制与指示 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5–1图 5_59：登录页 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5–2图 5_60：语言选择 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5–2图 5_61：语言列表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5–2图 5_62：登陆页面_管理员 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5–3图 5_63：主屏幕 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5–3图 5_64：网络参数页面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5–4图 5_65：网络配置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5–5图 5_66：设置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5–7图 5_67：机器参数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5–7图 5_68：喷头数量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5–8图 5_69：轴编码器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5–8图 5_70：轴编码器 A 和 B 码道定相 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5–9图 5_71：清除数据缓存 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5–10图 5_72：脉冲/米. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5–10图 5_73：背光灯关闭. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5–11图 5_74：喷头描述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5–11图 5_75：喷印方向 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5–13图 5_76：1-6 号喷头设置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5–14图 5_77：1-6 号喷头设置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5–14图 5_78：备选方案 B - 1-6 号喷头设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5–15图 5_79：备选方案 C - 1-6 号喷头设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5–15图 5_80：外部输入 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5–16图 5_81：外部输入下拉列表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5–16图 5_82：外部输入 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5–17图 5_83：外部输出下拉列表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5–19图 5_84：外部输出 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5–19图 5_85：喷射器参数. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5–20图 5_86：相机参数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5–20图 5_87：警告指示灯的不同指示. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5–21m610 OEM 用户手册_AA IX Software Version: 5.0。

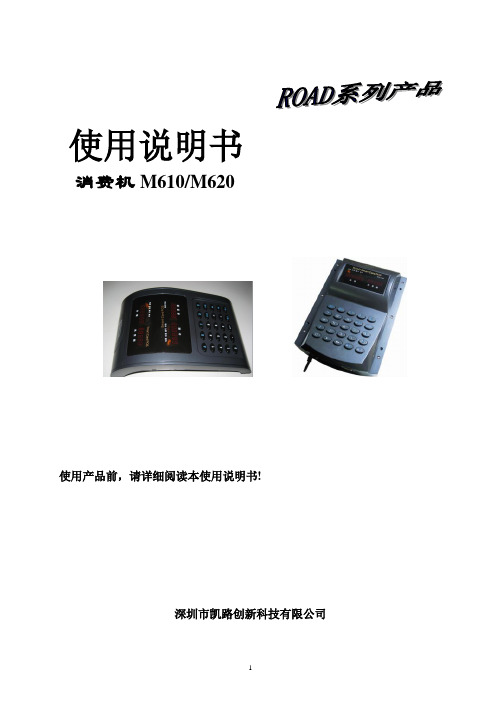

使用说明书消费机M610/M620使用产品前，请详细阅读本使用说明书!深圳市凯路创新科技有限公司注意事项及使用要求在使用本设备时，应遵循下述基本注意事项。

1．当需使用新系统时，请先用系统更换功能转换系统。

2．在使用清空极内数据和初始化功能时，先确认机内是否仍有数据，否则先将数据采集。

3．通讯距离超过500M时，请选用带屏蔽的介质，并接地及加终端电阻。

4．通讯距离超过1200M时，需加中继器。

5．用户刷卡时，将卡在消费机的感应区轻轻一晃即可，勿用卡片拍打机器。

6．经常保持消费机清洁，防止水、油烟、灰尘、腐蚀性气体等侵入机内，以免影响机器的正常工作。

7．机壳表面沾有污垢和灰尘时，用干燥的细布擦干净即可，不得使用清洁液及其它化学溶剂，以免腐蚀机壳表面和流入机内损坏元器件。

8．若本机发生故障，非专业人员不要打开机器，应及时与当地经销商、技术服务中心或直接与我公司联系第一章、产品功能及技术参数⏹ 产品简介RD-M610/620非接触IC 卡消费机由深圳市凯路创新科技有限公司研制。

它代替了传统的用现金、磁卡、接触式IC 卡、光电卡等消费的方式，取而代之的是目前技术最先进的非接触IC 卡消费方式，用户消费时只需在感应区的有效距离内出示卡，消费机认可后便可完成消费，即方便用户消费，又方便管理人员统计和管理消费情况，实现了消费数据采集、数据统计和信息查询过程自动化，可广泛应用于食堂、餐厅娱乐场所等消费。

⏹ 设备外观⏹ 产品特点1．操作简单、快捷。

双面显示屏，操作人员和用户可同时查看显示内容，直观明了。

2．存储容量大，方便用户存储各种数据。

3．联网时由系统软件设置日期、时间、用餐时段、识别的卡类型、消费方式、定值方式、编号方式和消费时对应的价格等；不联网时可由系统卡设置日期、时间、定值方式消费价格等。

4．具有灵活的消费方式，如单价消费方式、编号消费方式、定值消费方式和分时段限次消费方式。

5．具有一日限额、限次、超额加密码消费等功能。

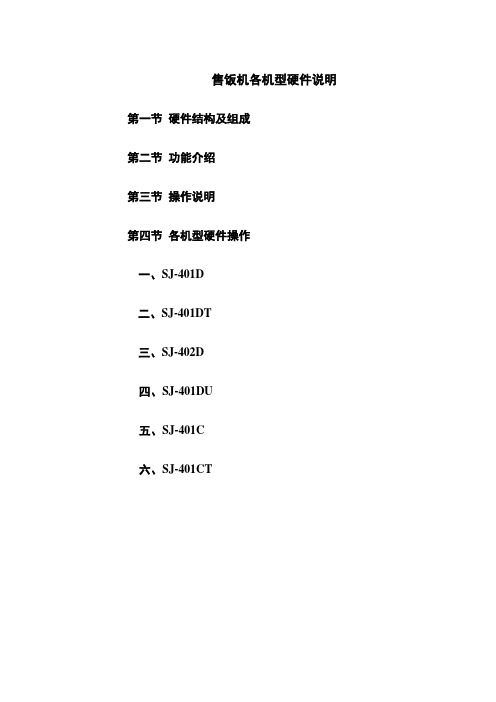

售饭机各机型硬件说明第一节硬件结构及组成第二节功能介绍第三节操作说明第四节各机型硬件操作一、SJ-401D二、SJ-401DT三、SJ-402D四、SJ-401DU五、SJ-401C六、SJ-401CT第一节硬件结构及组成1．1外形结构图1.11.2硬件组成SJ-401系列售饭机由数码显示器（LED）、指示灯、操作键盘、通信端口、电源等组成。

1.2.1LED数码显示器：分A面和B面二个显示区，每个面均有8个0.8英寸的数码管。

A、B面同时显示，可显示日期（年月日）、时间（时分秒）、金额（1万以内）。

1.2.2指示灯：在A面和B面的显示区，均有3个发光管，分别用于提示刷卡指示、工作状态（方式）指示，及通信指示。

方式灯亮，表示SJ-401正处于“定额”/“菜号”工作方式。

方式灯不亮，表示售饭机正处于“零钞”工作方式。

通信指示灯不停的闪烁表示售饭机正处于通信方式.1.2.3操作键盘：如图1.1中所示排列成4*4的16个按键。

各个键的作用，见第三节的操作说明。

1.2.4第二节功能介绍SJ-401系列售饭机除可以在联网的情况下通过收银管理系软件完成帐户管理、收银管理和数据统计三大系统管理任务外，该机可以在不联网的情况下脱机完成收银消费。

功能介绍如下：2.1 交易管理本系统提供了“定额”、“零钞”、“菜号”三种交易方式；为保护消费者利益，本机提供了限额使用和超额告警。

“定额”方式：持卡人每刷一次卡，交易成功，从持卡人账户中减去约定的金额。

此方式，交易金额相对固定，适用于“份餐制”的使用。

“零钞”方式：键盘输入交易的金额，持卡人刷卡，交易成功，从持卡人账户中减去输入的交易额。

此方式，交易金额可以任意选定，适用的场合不限。

“菜号”方式：以键盘的数字键确定一个选定的金额，持卡人刷卡后，交易成功，从持卡人账户中减去选定的交易额。

此方式，交易金额要在指定的范围内选定，适用于“点菜制”的消费。

限额使用：为帮助持卡人合理地消费，本系统提供了限额交易功能，供顾客选择。

一卡通管理系统（消费模块）用户手册快速安装指南1、准备好一台计算机.建议配置P4 1。

8G/内存256M/硬盘40G以上。

最好是双硬盘，做数据备份，以免数据丢失。

2、安装WIN2000 server操作系统.3、按照《用户手册》说明逐步安装SQL Server 2000 数据库系统。

4、按照《用户手册》说明逐步安装泰利德消费软件。

5、如果发卡机是串口通讯的就把发卡机插在计算机的COM1口上。

6、如果发卡机是USB口通讯方式的，就把发卡机插在计算机的USB口上,并在光盘根目录下找到安装程序，安装USB发卡机驱动。

7、运行泰利德消费软件，在用户名上输入“超级管理员”，密码是空,不需要输入.选中“管理员区域”,选中“超级管理员”。

则进入系统。

按照《用户手册》上的详细步骤开通系统并设置基本信息，最后产生出纳卡。

退出消费软件。

8、在登陆界面上选择用出纳的账号和秘密，选择出纳管理区登陆.一定要把出纳卡放置在刷卡机上。

9、为每一张卡开户、充值。

10、把485卡插在计算机上。

有两种485卡;一种插在计算机的PCI槽上，需要安装光盘中的驱动。

一种直接插在计算机的COM1/2口上。

11、按照后面说明,设置每台POS机的通讯端口号和ID号。

12、运行“终端采集程序"。

把设置好的每一台POS机用485线按照并联的方式通过485卡接在计算机的COM口上，下传时间、参数、密码等等。

才能消费.13、把POS机放置食堂，可以正常使用了.14、每隔一段时间采集一次数据（建议5天采集一次数据）。

或者等POS机显示“FULL"信息后,采集数据。

注：任何一台POS机在投入运行前,安装人员务必对其进行初始化。

POS机初始化的方法如下:一手始终按住后键盘的F1健，另一只手快速的按一下POS机电源开关（后键盘上的ON/OFF),再立刻松开.此时POS机蜂鸣两下,显示屏出现:Pn 00。

即设置本台POS机通讯端，也就是与计算机通讯的串口（COM1-COM5）号，由安装485采集卡时显示的端口号决定。

售饭机使用说明范文一、概述售饭机是一种自动售卖饭菜的设备，可以为人们提供方便快捷的午餐解决方案。

本说明书将详细介绍售饭机的使用方法、注意事项和常见故障排除方法，希望能够帮助用户更好地操作和维护售饭机。

二、使用方法1.开机准备a.将售饭机插入电源，并确保电源开关处于关闭状态。

b.将清水箱中注满清水，并确保水位在标准范围内。

c.将饭菜箱中放入事先准备好的饭菜，并确保食物分配均匀。

2.开机启动a.打开电源开关，并等待售饭机启动。

b.屏幕上会显示主界面，根据操作提示选择相应的功能。

3.选择菜品a.在主界面上滑动触摸屏，浏览菜品种类。

b.点击所选菜品图标，进入菜品详细信息界面。

c.在菜品详细信息界面点击购买按钮，选择购买数量。

4.支付方式b.根据自己的实际需求选择相应的支付方式，并按照屏幕提示进行支付操作。

5.取餐方式a.支付成功后，屏幕会显示相应的取餐序号。

b.按照取餐序号到对应的餐柜取餐。

c.取餐完成后，请确保餐柜门关闭。

三、注意事项1.请勿将售饭机放置在潮湿、多尘或高温的环境中。

2.在使用过程中，避免将水或其他液体溅入售饭机内部。

3.清洁售饭机时，请务必先断开电源，并使用柔软的干布擦拭。

4.请定期清理清水箱和饭菜箱，保持内部清洁卫生。

四、常见故障排除方法1.售饭机无法开机a.检查电源线是否插紧。

b.检查电源插座是否正常供电。

2.屏幕显示异常a. 按下Reset按钮重启售饭机。

3.饭菜分配不均匀a.检查饭菜箱内的分配装置是否正常运转。

4.无法进行支付a.检查支付方式是否选择正确。

五、保养和维护1.定期清理饭菜箱和清水箱，保持卫生。

2.检查电源线和插头是否正常，若发现异常及时更换。

3.饭菜箱内的分配装置应定期涂抹适量食用油，以保持灵活运转。

六、安全注意事项1.请勿将手指或其他物体伸入售饭机内部，避免发生意外伤害。

2.在维修时，请先将电源关闭，确保自身安全。

Thank You！感谢您购买：消费机。

消费机使用RS485网络通讯技术。

消费机是在总结以往消费机各种缺点和用户需求等的基础上开发的专业消费设备。

专门针对食堂、餐厅、超市、食堂、餐厅、小卖部等消费场所设计，淘汰以往采用的现金、饭票、ID 卡、接触式智能卡等消费结账方式，使用Philips Mifare One S50非接触式IC卡作为电子钱包，提供强大的卡保密性能和更轻松简洁的消费方式。

有效的解决了传统的饭票流通所带来的不卫生、零钱不够找、偷饭票、伪造饭票等一系列让管理者费尽心思的疑难问题。

台式消费机集成了最新的MCU，可以存储10000条感应卡消费记录，使用人数无限制，联网设备无限制，可无限扩展使用人员，无限扩展使用场地。

内置后备电池，断电后能继续使用长达8小时的不间断工作，消费信息不会因电源断电而丢失，确保消费系统良好的运行，保证消费信息的安全。

台式消费机高可靠高稳定，功能强大安装简便，是应用于超市、食堂、餐厅、小卖部及大型消费场所的最好消费设备。

请在使用本机前阅读本说明书，并将其保存好以备将来参考。

感谢您对我司的支持，感谢您选购我们的一卡通系统。

我们将为您提供最优质的服务。

目录一．设备外观 (3)二．消费系统配置表 (4)三．详细参数 (5)四．键盘标识 (9)五．消费、充值及查询 (19)六．网线连接 (3)七．系统拓补示意图 (4)八．系统组成部份 (5)九．硬件菜单操作 (3)十．新机快速操作 (9)十一．维护与保养 (19)一．设备外观出厂默设置二．消费系统配置表标准配置表其它配套设备三．详细参数基本参数设备特性⏹消费机采用RS485 局域网通讯技术；⏹消费机可查询IC卡余额、最近一次消费金额、总消费金额及次数；⏹消费机支持联网和脱网工作，联网时，支持实时采集并显示即时消费记录；⏹消费机支持定额消费模式、不定额消费模式；⏹消费刷卡记录采用固化芯片储存方式储存，掉电数据不丢失；⏹软件系统可扩展考勤、门禁，实现1张IC卡1个数据库1个管理软件进行一卡通管理；⏹支持误操作退款，可退回最近一次的消费金额；⏹使用消费机键盘操作即可轻松统计并显示当天消费记录的总和；⏹支持个人与全体两种折扣功能；⏹支持订餐功能，有效防止食物浪费；⏹支持信息查询机，可查询卡内金额情况、清费记录、持卡人姓名等信息⏹具备日限额、次限额等，有效防止恶意消费⏹具备卡有效期限制功能⏹具备交易回退功能：扣错款的情况下，可回退该笔交易；⏹双面2行数码显示屏，可显示余额、消费额等⏹本机自带后备电源，即使在停电的情况下也能连续工作8小时以上四．键盘标识台式消费机使用键盘操作。
