更换低压开关柜施工方案1. 引言本文档旨在提供一个更换低压开关柜的施工方案。
低压开关柜作为配电系统中的关键组件，必须定期更换以确保其性能和安全性。
本施工方案将介绍更换低压开关柜的步骤和注意事项，以确保施工过程安全和高效。
2. 施工准备在开始施工之前，需要进行一系列准备工作：•充分了解原有低压开关柜的情况，包括其规格、参数和功能。
•针对新的低压开关柜，进行选型和采购。
确保新开关柜与原有系统的兼容性。
•确定施工时间和地点，制定详细的施工计划。
•安排并培训施工人员，确保他们具备必要的技能和知识。
3. 施工步骤3.1 断电在更换低压开关柜之前，必须首先断电。
确保所有相关设备和线路都已经停止运行，并执行必要的安全措施，如贴上明显的断电标志和设置警示控制。
3.2 拆除旧开关柜•移除开关柜前，确保已将其与电源断开并断开与其他设备的连接。
•拆卸开关柜的顶部和侧面板，以便进一步操作。
•依次拆下旧开关柜中的电气元件，如断路器、继电器等。
小心处理这些元件，并将其妥善存放或分类处理，以免对环境造成污染。
3.3 安装新开关柜•根据新开关柜的规格和安装要求，准确地安装新开关柜的顶部和侧面板。
•将新开关柜中的电气元件安装到相应的位置，并确保其牢固可靠。
注意遵循正确的接线步骤和接线规范。
•连接新开关柜与其他设备的线路。
检查每个连接点，确保其紧固，并使用绝缘套管进行绝缘保护。
3.4 接通电源•安装完新开关柜后，重新接通电源。
在此之前，应进行必要的电气检测，确保新开关柜的接线正确无误。
•分段进行上电测试，逐一验证各部分的运行状态和功能。
确保新开关柜的性能符合要求，并与原有系统兼容。
3.5 施工清理•完成施工后，清理施工现场，将拆除下来的旧开关柜和其他废弃物进行分类处理。
•检查施工过程中可能留下的安全隐患，并及时进行修复或报告。
4. 施工注意事项在进行更换低压开关柜的施工过程中，需要注意以下事项：•施工过程中严格遵循相关安全操作规范，确保安全施工。

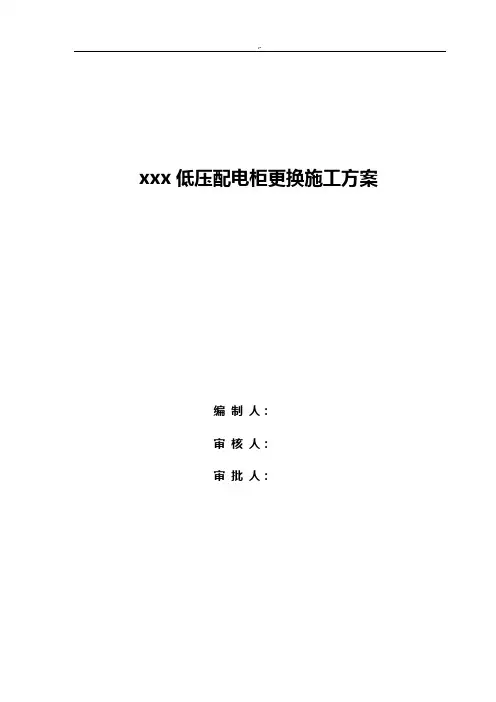

xxx低压配电柜更换施工方案编制人：审核人：审批人：Xxxxxxxx二零一九年三月三日目录1.1. 工程概况 (3)1.1.1.工程名称 (3)1.1.2.建设地点 (3)1.1.3.建设单位 (4)1.1.4.工程概述 (4)1.2. 施工方案 (5)1.2.1.整体施工方案 (5)1.2.2.整体方案说明 (5)1.2.3.单项施工方案 (6)1.3. 技术力量及人员配置 (9)1.4. 安全施工方案 (9)1.1.工程概况工程名称xxx低压配电柜更换施工方案建设地点Xxx建设单位xxx工程建设项目部开竣工时间：2019年3月3日—2019年3月30日工程概述1、xxx2#、4#、6#、11#、13#站的低压配电系统属于老式配电柜，而且电气元件老化，对值班操作人员不安全，容易发生触电事故。
2、由于负荷增大，电容补偿柜容量不足，经常受到当地电力部门的停电或罚款处理。
3、由于设备老化，配电柜柜门不能关严，开关拒动等问题经常出现，严重影响到安全生产。
为保障站内安全正常用电，需对2#、4#、6#、11#、13#站的老式配电柜进行更换。
1.2.施工方案整体施工方案本工程的施工内容主要包括：1、维修配电柜17面。
进线柜5面，出线柜10面、电容补偿柜2面。
2、低压无功补偿装置调试2组。
3、盘柜配线100米。
4、电缆试验5回路。
5、母线调试5段。
6、铜端子制作60个。
7、成套配电柜调试17面8、送电调试100回路。
9、三相电度表安装15块。
10、接地网制作5套，并入原接地网。
整体方案说明介于单站施工工期短、作业点多的特点：我方制定集中力量争取在两个工作日内完成单站的施工改造，并随后准备下一个气站的配电柜改造工作，每个站的改造周期为3个工作日，首先将工程分为四个阶段：一、拆除前施工准备阶段，二、配电柜拆除阶段，三、配电柜安装及配线阶段，四、配电柜回路试验调试阶段。
施工队伍配置HSE、技术和质量监督人员。
在确保工程质量的前提下按期完成所有工作。

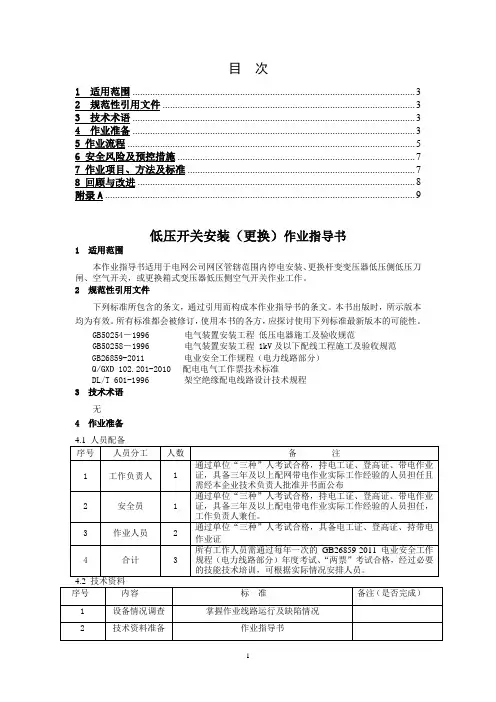

目次
1 适用范围 (3)
2 规范性引用文件 (3)
3 技术术语 (3)
4 作业准备 (3)
5 作业流程 (5)
6 安全风险及预控措施 (7)
7 作业项目、方法及标准 (7)
8 回顾与改进 (8)
附录A (9)
低压开关安装（更换）作业指导书
1 适用范围
本作业指导书适用于电网公司网区管辖范围内停电安装、更换杆变变压器低压侧低压刀闸、空气开关，或更换箱式变压器低压侧空气开关作业工作。
2 规范性引用文件
下列标准所包含的条文，通过引用而构成本作业指导书的条文。
本书出版时，所示版本均为有效。
所有标准都会被修订，使用本书的各方，应探讨使用下列标准最新版本的可能性。
GB50254－1996 电气装置安装工程低压电器施工及验收规范
GB50258－1996 电气装置安装工程 1kV及以下配线工程施工及验收规范
GB26859-2011 电业安全工作规程（电力线路部分）
Q/GXD 102.201-2010配电电气工作票技术标准
DL/T 601-1996 架空绝缘配电线路设计技术规程
3 技术术语
无
4 作业准备
表1：安全防护用品及安全标识
表3：消耗性材料
5 作业流程
作业流程图
6 安全风险及预控措施
本作业指导书由电网公司生技部负责每年组织一次总结回顾，并进行改进或修订。
附录A。

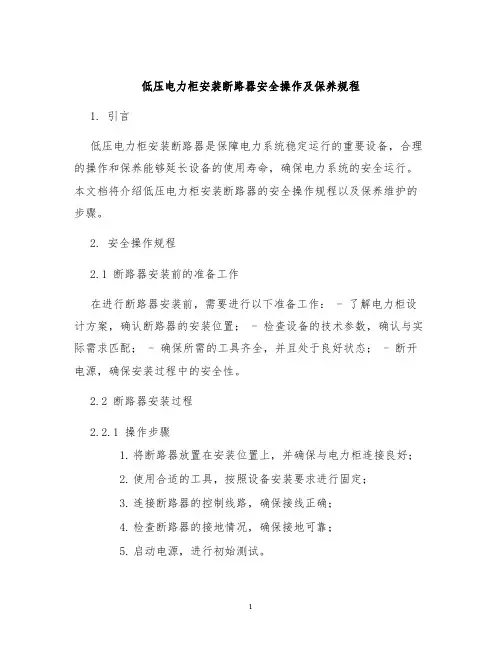

低压电力柜安装断路器安全操作及保养规程1. 引言低压电力柜安装断路器是保障电力系统稳定运行的重要设备，合理的操作和保养能够延长设备的使用寿命，确保电力系统的安全运行。
本文档将介绍低压电力柜安装断路器的安全操作规程以及保养维护的步骤。
2. 安全操作规程2.1 断路器安装前的准备工作在进行断路器安装前，需要进行以下准备工作： - 了解电力柜设计方案，确认断路器的安装位置； - 检查设备的技术参数，确认与实际需求匹配； - 确保所需的工具齐全，并且处于良好状态； - 断开电源，确保安装过程中的安全性。
2.2 断路器安装过程2.2.1 操作步骤1.将断路器放置在安装位置上，并确保与电力柜连接良好；2.使用合适的工具，按照设备安装要求进行固定；3.连接断路器的控制线路，确保接线正确；4.检查断路器的接地情况，确保接地可靠；5.启动电源，进行初始测试。
2.2.2 注意事项•在安装过程中，注意保持操作环境的整洁，避免杂物进入设备；•操作人员应穿戴好个人防护装备，确保安全；•严禁用力过大或使用不当工具进行安装。
2.3 断路器安装后的测试安装完毕后，需要对断路器进行必要的测试来验证其功能和安全性，测试过程中需要注意以下事项： - 确保断路器的各项指示灯正常； - 确保断路器具备过载和短路保护功能； - 检查断路器的断开和闭合状态是否正常。
3. 保养规程为了延长断路器的使用寿命，保障其正常运行，需要定期对断路器进行保养维护。
以下是保养规程的具体步骤：3.1 外观检查定期（如每三个月）对断路器的外观进行检查，确保无明显的损坏或腐蚀，并清理灰尘和杂物。
3.2 清洁断路器使用清洁布或软刷清洁断路器表面的灰尘和污垢，避免灰尘积聚导致设备故障。
3.3 定期检查接线定期检查断路器的接线情况，确保接线紧固可靠，无松动或腐蚀。
3.4 养护柜内环境保持断路器所在柜内干燥、清洁，并定期清理柜内灰尘和杂物。
3.5 定期维护每六个月对断路器进行定期维护，包括： - 检查断路器的机械零件是否正常，如有损坏及时更换； - 检查断路器的触点，如发现腐蚀或磨损，可用无水乙酸酒精擦拭； - 检查断路器的密封装置，如发现老化或破损，及时更换； - 对断路器进行功能测试，确保过载和短路保护功能正常。

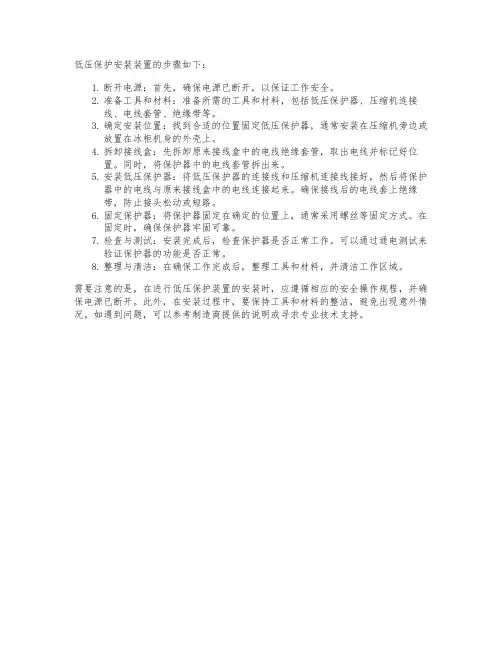

低压保护安装装置的步骤如下：
1.断开电源：首先，确保电源已断开，以保证工作安全。
2.准备工具和材料：准备所需的工具和材料，包括低压保护器、压缩机连接
线、电线套管、绝缘带等。
3.确定安装位置：找到合适的位置固定低压保护器，通常安装在压缩机旁边或
放置在冰柜机身的外壳上。
4.拆卸接线盒：先拆卸原来接线盒中的电线绝缘套管，取出电线并标记好位
置。
同时，将保护器中的电线套管拆出来。
5.安装低压保护器：将低压保护器的连接线和压缩机连接线接好，然后将保护
器中的电线与原来接线盒中的电线连接起来。
确保接线后的电线套上绝缘
带，防止接头松动或短路。
6.固定保护器：将保护器固定在确定的位置上，通常采用螺丝等固定方式。
在
固定时，确保保护器牢固可靠。
7.检查与测试：安装完成后，检查保护器是否正常工作。
可以通过通电测试来
验证保护器的功能是否正常。
8.整理与清洁：在确保工作完成后，整理工具和材料，并清洁工作区域。
需要注意的是，在进行低压保护装置的安装时，应遵循相应的安全操作规程，并确保电源已断开。
此外，在安装过程中，要保持工具和材料的整洁，避免出现意外情况。
如遇到问题，可以参考制造商提供的说明或寻求专业技术支持。
低压柜开关更换施工方案1. 引言低压柜是工业电气系统中的重要组成部分，其内部配备了各种开关设备，用来控制和保护电气设备。
然而，在低压柜的长期使用过程中，由于老化、损坏或需要升级等原因，开关设备可能需要进行更换。
本文将介绍低压柜开关更换的施工方案。
2. 施工准备在开始低压柜开关更换之前，需要进行以下准备工作：•确定更换的开关设备型号和规格；•准备必要的工具和安全装备，如螺丝刀、扳手、绝缘手套、安全帽等；•关闭低压柜的电源，并确保没有电流通过；•清理低压柜周围的杂物，确保工作区域整洁安全。
3. 施工步骤步骤1：确认断开电源和检查电压在开始开关更换之前，必须确保低压柜已经断开电源。
同时，使用电压表或万用表检查柜内是否还有电压存在，以确保工作安全。
步骤2：拆卸旧开关使用螺丝刀和扳手等工具，将旧开关的固定螺丝松开，并将其从低压柜中取出。
在拆卸过程中，要小心不要损坏其他设备或触摸任何裸露的电线。
步骤3：安装新开关根据新开关的型号和规格，将其正确插入低压柜中，并使用螺丝刀和扳手固定螺丝。
确保新开关与低压柜内部电路正确连接，并且固定可靠。
步骤4：接线根据低压柜内部的电路连接图，将新开关与相应的电线进行连接。
在连接过程中，要确保电线端子紧固可靠，并且没有任何导线之间的短路或接错。
步骤5：测试在完成开关更换之后，重新接通低压柜的电源，并使用电压表或万用表检查新开关的工作状态。
确保开关可以正常切换及控制电路。
4. 注意事项在进行低压柜开关更换的施工过程中，需要注意以下事项：•必须在断开电源的情况下进行施工，确保工作安全；•严禁擅自更换开关设备的型号和规格，必须按照规定进行更换；•在拆卸旧开关时，要小心不损坏其他设备或触摸裸露的电线；•在接线过程中，要仔细查看电路连接图，确保正确接线；•在完成开关更换后，必须进行测试，确保开关工作正常；•如果发现任何问题或异常，应立即停止使用，并寻求专业维修人员的帮助。
5. 结论低压柜开关更换是一个涉及到电气安全的重要施工工作。

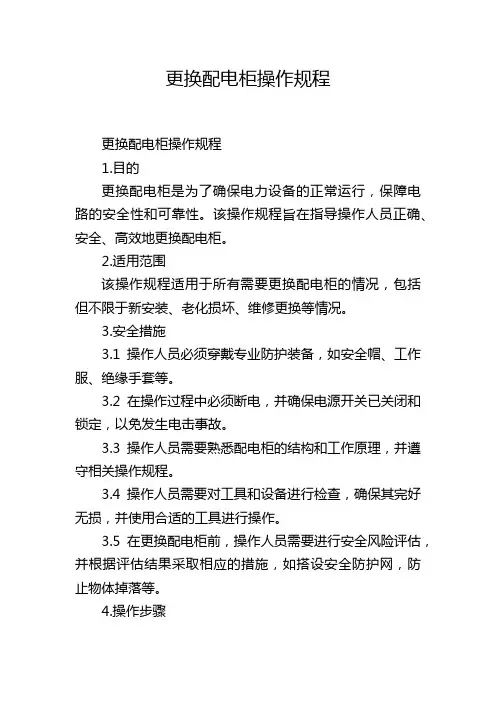

更换配电柜操作规程更换配电柜操作规程1.目的更换配电柜是为了确保电力设备的正常运行，保障电路的安全性和可靠性。
该操作规程旨在指导操作人员正确、安全、高效地更换配电柜。
2.适用范围该操作规程适用于所有需要更换配电柜的情况，包括但不限于新安装、老化损坏、维修更换等情况。
3.安全措施3.1 操作人员必须穿戴专业防护装备，如安全帽、工作服、绝缘手套等。
3.2 在操作过程中必须断电，并确保电源开关已关闭和锁定，以免发生电击事故。
3.3 操作人员需要熟悉配电柜的结构和工作原理，并遵守相关操作规程。
3.4 操作人员需要对工具和设备进行检查，确保其完好无损，并使用合适的工具进行操作。
3.5 在更换配电柜前，操作人员需要进行安全风险评估，并根据评估结果采取相应的措施，如搭设安全防护网，防止物体掉落等。
4.操作步骤4.1 准备工作4.1.1 确认更换配电柜的时间和地点，并通知相关人员。
4.1.2 准备所需的工具和设备。
4.1.3 检查配电柜是否处于断电状态，并进行锁定。
4.1.4 查看配电柜周围的环境是否存在安全隐患，并及时排除。
4.2 拆卸旧配电柜4.2.1 使用合适的工具将旧配电柜上的螺丝、螺母等固定件拆卸。
4.2.2 将旧配电柜上的电缆连接头进行标记，并将其与电缆断开。
4.2.3 将旧配电柜从固定位置上取下，并放置在安全稳定的地方。
4.3 安装新配电柜4.3.1 将新配电柜放置在固定位置上，并使用合适的工具进行固定。
4.3.2 将电缆根据标记重新连接到新配电柜上，并使用合适的工具将其固定好。
4.3.3 检查新配电柜的连接是否牢固，并进行必要的调整和修正。
4.4 检查和测试4.4.1 检查新配电柜的各个部件是否安装正确，如保险丝、断路器等。
4.4.2 检查新配电柜的电源开关是否关闭，并解除锁定。
4.4.3 进行必要的电气测试，确保新配电柜的正常运行。
4.4.4 确认所有操作完成后，恢复电源，并对新配电柜进行最终检查。
…………………………………施工单位盖章………………………………派工单…………………………………施工单位盖章………………………………派工单…………………………………施工单位盖章………………………………派工单派工单…………………………………施工单位盖章………………………………派工单派工单…………………………………施工单位盖章………………………………派工单考勤登记表（巡视日）考勤登记表（勘察日）考勤登记表（施工日）工器具领用记录（巡视）供电所名称：城关供电所施工□填写说明：1、本表格由供电所工作负责人填写，县公司安全监察部负责指导检查。
2、本表格存放形式为文本版，存放在安全工器具管理（安全工器具室01）文件盒中。
3、本表格在领用安全工器具时及时填写,领用人、经办人必须亲自签字。
4、本表适用于供电所安全工器具、施工工器具的领用，领用不同的工器具在相应的方框内打勾。
5、本表格可以每次领用填写一张，由工作负责人领取工器具并填写该记录，交安全员存放。
工器具领用记录（勘察）供电所名称：城关供电所施工□填写说明：1、本表格由供电所工作负责人填写，县公司安全监察部负责指导检查。
2、本表格存放形式为文本版，存放在安全工器具管理（安全工器具室01）文件盒中。
3、本表格在领用安全工器具时及时填写,领用人、经办人必须亲自签字。
4、本表适用于供电所安全工器具、施工工器具的领用，领用不同的工器具在相应的方框内打勾。
5、本表格可以每次领用填写一张，由工作负责人领取工器具并填写该记录，交安全员存放。
供电所名称：城关供电所施工□填写说明：1、本表格由供电所工作负责人填写，县公司安全监察部负责指导检查。
2、本表格存放形式为文本版，存放在安全工器具管理（安全工器具室01）文件盒中。
3、本表格在领用安全工器具时及时填写,领用人、经办人必须亲自签字。
4、本表适用于供电所安全工器具、施工工器具的领用，领用不同的工器具在相应的方框内打勾。
5、本表格可以每次领用填写一张，由工作负责人领取工器具并填写该记录，交安全员存放。
低压柜更换开关施工方案及流程范本一：【低压柜更换开关施工方案及流程】一、项目背景（介绍该项目的背景信息，包括低压柜更换开关的原因和目的等。
）二、工作准备1. 工作人员及分工- 建立施工小组，确定施工负责人，指定工作人员及各自职责。
2. 材料准备- 制订材料清单，确定所需开关、配件、工具等材料。
3. 安全措施- 对施工区域进行安全评估，采取相应的安全措施，确保施工过程的安全性。
三、施工流程1. 拆除旧开关- 施工人员依照安全操作规程，将旧开关进行拆除，并妥善处理废弃物。
2. 安装新开关- 按照施工图纸和相关技术要求，安装新的开关，并进行连接和固定。
3. 电气连接- 对新开关进行电气连接，确保其正常工作。
4. 功能测试- 对新开关进行功能测试，确保其正常运行，并进行必要的调整。
5. 施工清理- 清理施工现场，并将废弃物进行分类处理。
四、附件（所需附件，包括施工图纸、技术要求、安全操作规程等。
）五、法律名词及注释（解释本文中涉及到的法律名词及其相关注释，确保读者对相关法律条文理解准确。
）范本二：【低压柜更换开关施工方案及流程】一、项目背景（介绍该项目的背景信息，包括低压柜更换开关的原因和目的等。
）二、工作准备1. 工作人员及分工- 建立施工小组，确定施工负责人，指定工作人员及各自职责。
2. 材料准备- 制订材料清单，确定所需开关、配件、工具等材料。
3. 安全措施- 对施工区域进行安全评估，采取相应的安全措施，确保施工过程的安全性。
三、施工流程1. 拆除旧开关- 施工人员依照安全操作规程，将旧开关进行拆除，并妥善处理废弃物。
2. 安装新开关- 按照施工图纸和相关技术要求，安装新的开关，并进行连接和固定。
3. 电气连接- 对新开关进行电气连接，确保其正常工作。
4. 功能测试- 对新开关进行功能测试，确保其正常运行，并进行必要的调整。
5. 施工清理- 清理施工现场，并将废弃物进行分类处理。
四、附件（所需附件，包括施工图纸、技术要求、安全操作规程等。
低压电气柜更换施工方案介绍本文档旨在提供一份关于低压电气柜更换施工方案的详细说明。
该方案的目标是确保顺利、安全地更换低压电气柜，以提升电力系统的可靠性和效能。
施工前准备在进行低压电气柜更换之前，需要进行以下准备工作：1. 定义项目范围和目标：明确更换的低压电气柜种类和数量，确保施工团队明白项目的整体目标。
2. 规划施工时间表：根据项目的复杂性和低压电气柜的数量，合理安排施工时间，确保工期符合预期。
3. 发起采购流程：确定所需的低压电气柜型号和规格，并与供应商联系进行采购。
4. 确保安全措施：确保施工现场符合安全标准，包括提供劳动保护措施、明确施工区域等，以降低施工过程中的风险。
施工步骤以下是低压电气柜更换的基本施工步骤：1. 制定详细的工作方案：包括施工流程、工具设备准备、人员配备、工作时程等。
2. 拆卸原有电气柜：按照安全操作规程，逐步拆卸原有的低压电气柜。
确保安全操作和设备保护。
3. 安装新的电气柜：根据供应商提供的安装指南，进行新电气柜的安装和连接。
4. 进行电气连接：根据原有电力系统的布线情况，将新的电气柜与配电系统进行连接。
5. 进行电气测试：进行必要的电气测试和验收工作，确保新的低压电气柜正常运行。
6. 完成施工记录：记录整个施工过程的详细信息，包括遇到的问题和解决方案。
安全注意事项在进行低压电气柜更换施工时，需要注意以下安全事项：1. 使用正确的个人防护设备：施工人员应佩戴符合标准的个人防护设备，包括安全帽、安全鞋和手套等。
2. 遵守安全操作规程：施工人员应严格遵守安全操作规程，确保施工过程安全可靠。
3. 施工区域限制：明确划定施工区域，限制未经授权人员的进入。
4. 紧急情况应对：预先制定应急预案，确保在发生意外情况时能够迅速响应并采取相应的措施。
总结通过本文档提供的低压电气柜更换施工方案，可以指导施工团队有序、安全地进行低压电气柜的更换工作。
务必保证施工过程中的安全可靠性，并记录相关施工信息以供参考和复盘。
保护更换（安装）作业指导书1 开工前准备工作1.1 危险点分析及控制措施1.2 二次工作安全措施签发人：监护人：1.3 人员分工2 作业程序和作业标准2.1 开工2.2 检修电源的使用2.3 检修内容和工艺标准2.4 反措整改情况及缺陷处理2.5状态检查状态检查人:2.6竣工3 验收记录附录：校验记录1 所需仪器仪表2 保护屏后接线、插件外观检查及压板检查3 保护屏上压板检查4 屏蔽接地检查5 绝缘测试记录卡6 中间继电器检验逻辑插件：跳闸插件：7 逆变电源测试8 通电初步检查8.1 定值整定、修改、核对检验定值输入功能以及固化功能正常，区号核查正确8.3 设置CPU号菜单CRC-RUN 设置工作CPU号为：8.4 检验定值输入功能以及固化功能检验定值输入功能以及固化功能正常，区号核查正确。
9 交流回路校验9.2 各电流、电压的刻度值及线性度测试10 开入回路检查11 开出回路检查12 定值精度及动作时间校验12.2 纵联零序保护12.3 工频变化量保护12.4 距离保护12.4 零序保护12.4 PT断线时保护校验PT断线功能测试结果：。
12.5 合闸故障线零序保护13 收发信机检验13.1逆变电源检查13.2发信回路检查（输入阻抗值75Ω、频率：KHZ）13.3收信部分检查14高频通道测量14.1各高频加工设备接线、外观检查14.4结合滤波器检验14.5高频电缆的检查14.6分频器的检验A.1.6 14.6.1绝缘检查14.7衰耗器的检验14.8通道传输情况检查检查结果: 。
15 外围回路检查户外设备(包括各侧电流互感器、断路器端子箱、断路器机构箱、刀闸机构箱等)清扫及检查情况：(合格、不合格)。
15.1断路器控制回路检查15.2电流互感器检查15.2.2升流试验15.3电压回路检查15.3.1电压切换及二次升压试验15.3.2电压核相装置交流电压对辅继屏交流电压进行核相，单位：V15.4信号回路检查16 保护压板功能检查17 整组试验直流电源用80%额定电压下（条件允许的情况下）带断路器传动，交流电流、电压必需从端子排上通入试验，对保护直流回路上的各分支回路(包括直流控制回路、保护回路、出口回路、信号回路及遥信回路)进行认真的传动，检查各直流回路接线的正确性。
配电变压器更换总路保护器标准化流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!配电变压器更换总路保护器的标准化流程在电力系统中，配电变压器和总路保护器起着至关重要的作用。
