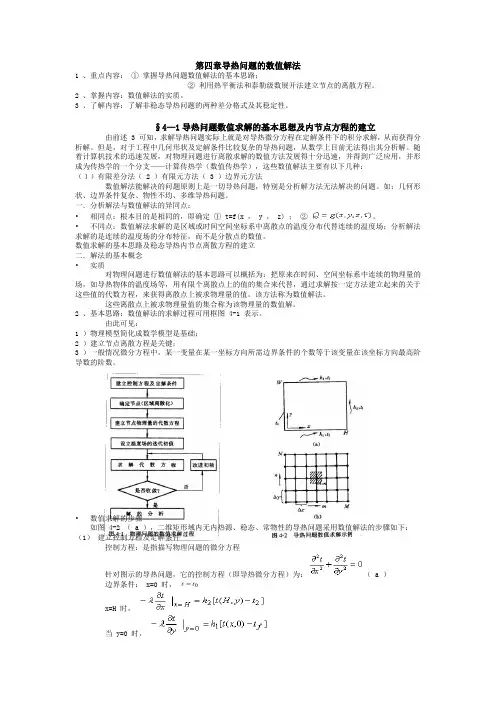

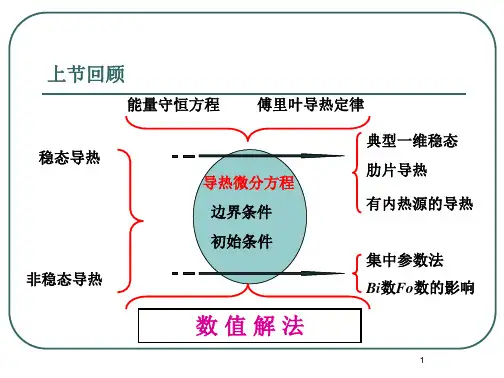

第四章导热问题的数值解法1 、重点内容：①掌握导热问题数值解法的基本思路；②利用热平衡法和泰勒级数展开法建立节点的离散方程。

2 、掌握内容：数值解法的实质。

3 、了解内容：了解非稳态导热问题的两种差分格式及其稳定性。

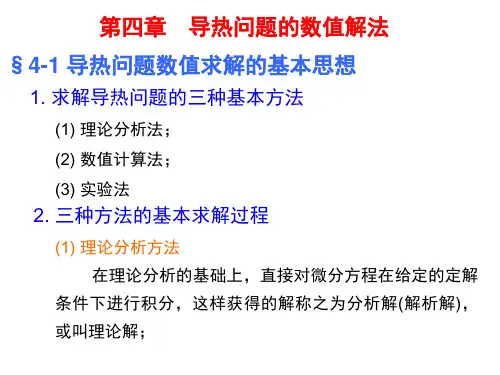

§4—1导热问题数值求解的基本思想及内节点方程的建立由前述 3 可知，求解导热问题实际上就是对导热微分方程在定解条件下的积分求解，从而获得分析解。

但是，对于工程中几何形状及定解条件比较复杂的导热问题，从数学上目前无法得出其分析解。

随着计算机技术的迅速发展，对物理问题进行离散求解的数值方法发展得十分迅速，并得到广泛应用，并形成为传热学的一个分支——计算传热学（数值传热学），这些数值解法主要有以下几种：（１）有限差分法（ 2 ）有限元方法（ 3 ）边界元方法数值解法能解决的问题原则上是一切导热问题，特别是分析解方法无法解决的问题。

如：几何形状、边界条件复杂、物性不均、多维导热问题。

一．分析解法与数值解法的异同点：•相同点：根本目的是相同的，即确定① t=f(x ， y ， z) ；② 。

•不同点：数值解法求解的是区域或时间空间坐标系中离散点的温度分布代替连续的温度场；分析解法求解的是连续的温度场的分布特征，而不是分散点的数值。

数值求解的基本思路及稳态导热内节点离散方程的建立二．解法的基本概念•实质对物理问题进行数值解法的基本思路可以概括为：把原来在时间、空间坐标系中连续的物理量的场，如导热物体的温度场等，用有限个离散点上的值的集合来代替，通过求解按一定方法建立起来的关于这些值的代数方程，来获得离散点上被求物理量的值。

该方法称为数值解法。

这些离散点上被求物理量值的集合称为该物理量的数值解。

2 、基本思路：数值解法的求解过程可用框图 4-1 表示。

由此可见：1 ）物理模型简化成数学模型是基础；2 ）建立节点离散方程是关键；3 ）一般情况微分方程中，某一变量在某一坐标方向所需边界条件的个数等于该变量在该坐标方向最高阶导数的阶数。

4. 非稳态导热4.1 知识结构1. 非稳态导热的特点；2. （恒温介质、第三类边界条件）一维分析解求解方法（分离变量，特解叠加）及解的形式（无穷级数求和）；3. 解的准则方程形式，各准则（无量纲过余温度、无量纲尺度、傅里叶准则、毕渥准则）的定义式及其物理涵义； 4. 查诺谟图求解方法；5. 多维问题的解(几个一维问题解（无量纲过余温度）的乘积)；6. 集总参数法应用的条件和解的形式；7. 半无限大物体的非稳态导热。

4.2 重点内容剖析4.2.1 概述在设备启动、停车、或间歇运行等过程中，温度场随时间发生变化，热流也随时间发生变化，这样的过程称为非稳态导热。

一．过程特点分类1. 周期性非稳态导热（比较复杂，本书不做研究） 如地球表面受日照的情况 （周期为24小时）对于内燃机气缸壁受燃气冲刷的情况，周期为几分之一秒，温度波动只在很浅的表层，一般作为稳态处理。

2. 非周期性非稳态导热：（趋于稳态的过程，非稳态 稳态） 例子：如图4-1，一个无限大平板，初始温度均匀，某一时刻左壁面突然受到一恒温热源的加热，分析平壁内非稳态温度场的变化过程： (1) 存在两个阶段初始阶段：温度变化到达右壁面之前（如曲线A-C-D ），右侧不参与换热，此时物体内分为两个区间，非稳态导热规律控制区A-C 和初始温度区C-D 。

正规状况阶段：温度变化到达右壁面之后，右侧参与换热，初始温度分布的tx1t 0t ABCDEF图4-1 非稳态导热过程的温度变化影响逐渐消失。

(2) 热流方向上热流量处处不等因为物体各处温度随时间变化而引起内能的变化，在热量传递路径中，一部分热量要用于（或来源于）这些内能，所以热流方向上的热流量处处不等。

二. 研究任务1. 确定物体内部某点达到预定温度所需时间以及该期间所需供给或取走的热量，以便合理拟定加热和冷却的工艺条件，正确选择传热工质；2. 计算某一时刻物体内的温度场及温度场随时间和空间的变化率，以便校核部件所承受的热应力，并根据它制定热工设备的快速启动与安全操作规程。

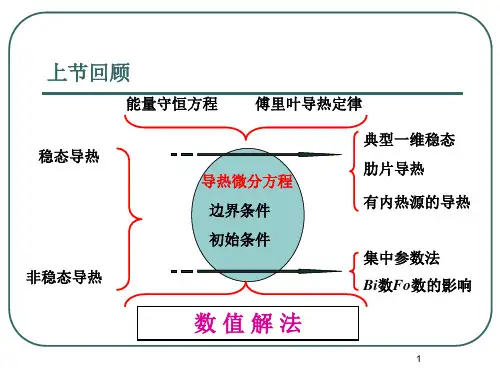

导热问题的数值求解方法数值解法的基本思想是用空间和时间区域内有限个离散点（称为节点）上温度的近似值，代替物体内实际的连续温度分布，然后由导热方程和边界条件推导出各节点温度间的相互关系的代数方程组（称为离散方程），求解此方程组，得到节点上的温度值，此即物体中温度场的解。

只要节点分布的足够稠密，数值解就有足够的精度。

求解导热问题的数值方法有有限差分法及有限元法，近几年又发展了边界元法和有限分析法。

数值方法适用于求解各种导热问题，不管物体的几何形状有多复杂，不管线性或非线性问题，都能使用。

由于计算机的飞速发展，计算技术软件发展也很快，数值方法的的地位越来越重要。

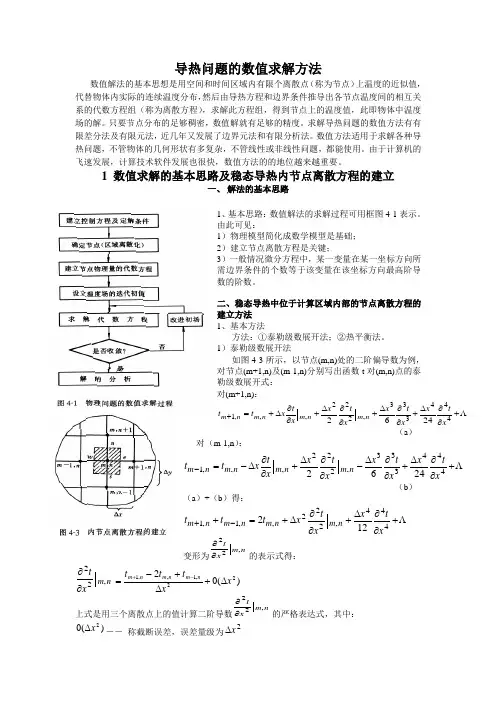

1 数值求解的基本思路及稳态导热内节点离散方程的建立一、 解法的基本思路1、基本思路：数值解法的求解过程可用框图4-1表示。

由此可见：1）物理模型简化成数学模型是基础；2）建立节点离散方程是关键；3）一般情况微分方程中，某一变量在某一坐标方向所需边界条件的个数等于该变量在该坐标方向最高阶导数的阶数。

二、稳态导热中位于计算区域内部的节点离散方程的建立方法1、基本方法方法：①泰勒级数展开法；②热平衡法。

1）泰勒级数展开法如图4-3所示，以节点(m,n)处的二阶偏导数为例，对节点(m+1,n)及(m-1,n)分别写出函数t 对(m,n)点的泰勒级数展开式：对(m+1,n)：+∂∂∆+∂∂∆+∂∂∆+∂∂∆+=+444333,222,,,12462x t x x t x x t x x t x t t n m n m n m n m （a ）对（m-1,n ）：+∂∂∆+∂∂∆-∂∂∆+∂∂∆-=-444333,222,,,12462x t x x t x x t x x t xt t n m n m n m n m （b ）（a ）+（b ）得： +∂∂∆+∂∂∆+=+-+444,222,,1,1122x t x x t x t t t n m n m n m n m 变形为n m x t,22∂∂的表示式得：n m x t,22∂∂)(0222,1,,1x x t t t nm n m n m ∆+∆+-=-+ 上式是用三个离散点上的值计算二阶导数n m x t ,22∂∂的严格表达式，其中：)(02x ∆―― 称截断误差，误差量级为2x ∆在数值计算时，用三个相邻节点上的值近似表示二阶导数的表达式即可，则相应的略去)(02x ∆。

主讲陶文铨西安交通大学能源与动力工程学院热流中心CFD-NHT-EHT CENTER 2010年9月27日, 西安数值传热学第四章扩散方程的数值解及其应用(1)4.1 一维导热问题4.1.1一维稳态导热的通用控制方程4.1.3界面导热系数的确定方法4.1.4 一维非稳态导热控制方程的离散化4.1.2通用控制方程控制容积积分法的离散4.1.5 数学上的稳定未必导致物理上有意义的解一维稳态导热问题不同坐标系通用控制方程0 P P()0P x x Δ=i调和平均已经广泛为国内外学术界所接受。

≤1数学上的稳定未必导致物理上有意义的解无内热源一维非稳态导热，初场均匀，两表面0]T +代入下式：P（全隐格式）才能满足。

结论：数学上的稳定未必导致物理上有意义的解；推=xΔa TP P极坐标均可以表示成为：2.解决通用化的一种方案为写出适合于三种坐标系中系数的通用表达式，特引进两个辅助变量：（1）x –方向标尺因子，scaling factor ，x-方向的距离表示成为sx x δi 。

对直角、圆柱坐标规定1;sx ≡（2）y-方向引入一个名义半径，R 。

对直角坐标R ＝1，据此，东西导热距离为：sx xδi 东西导热面积为：R /y sxΔ对极坐标取;sx r =对圆柱与极坐标R ＝r三种二维正交坐标系中离散方程的统一表达式按这种方式编制程序时，只要设置一个变量MODE，4.3 源项与边界条件的处理4.3.1非常数源项的线性化处理1. 线性化方法4.3.2第二、三类边界条件使方程组封闭的处理2. 线性化方法讨论3. 线性化方法应用实例1. 补充以边界节点代数方程的方法2. 附加源项法S= P2. 线性化方法讨论（1）对与被求解变量有关的非常数源项，线性化比假定为常数更合理：用*()PS f T =来表示P 的源项比落后一个迭代步；P C P T S S S =+（2）任何复杂的函数总可以用线性函数来近似逼近；线性又是建立线性代数方程所必须的；（3）是为保证代数方程迭代求解收敛所必须；0P S ≤P P nb nb a a b φφ=+∑P nb a a ≥∑P nb P a a S V =−Δ∑代数方程迭代求解收敛的充分条件是，因为可以确保代数方程迭代求解收敛。
