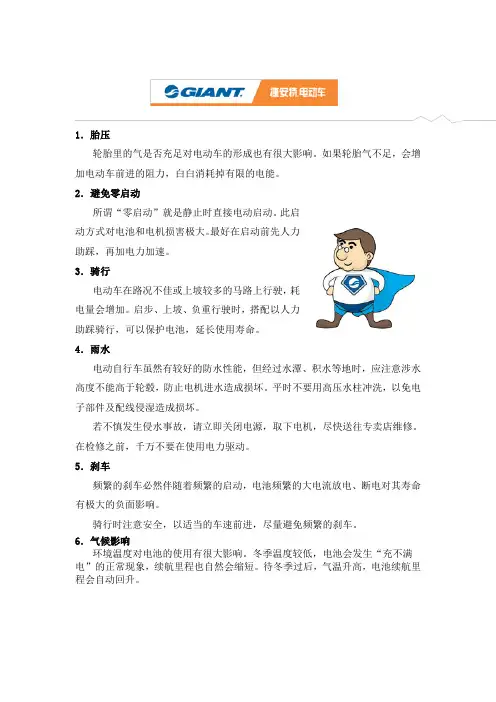

1.胎压轮胎里的气是否充足对电动车的形成也有很大影响。
如果轮胎气不足,会增加电动车前进的阻力,白白消耗掉有限的电能。
2.避免零启动所谓“零启动”就是静止时直接电动启动。
此启动方式对电池和电机损害极大。
最好在启动前先人力助踩,再加电力加速。
3.骑行电动车在路况不佳或上坡较多的马路上行驶,耗电量会增加。
启步、上坡、负重行驶时,搭配以人力助踩骑行,可以保护电池,延长使用寿命。
4.雨水电动自行车虽然有较好的防水性能,但经过水潭、积水等地时,应注意涉水高度不能高于轮毂,防止电机进水造成损坏。
平时不要用高压水柱冲洗,以免电子部件及配线侵湿造成损坏。
若不慎发生侵水事故,请立即关闭电源,取下电机,尽快送往专卖店维修。
在检修之前,千万不要在使用电力驱动。
5.刹车频繁的刹车必然伴随着频繁的启动,电池频繁的大电流放电、断电对其寿命有极大的负面影响。
骑行时注意安全,以适当的车速前进,尽量避免频繁的刹车。
6.气候影响环境温度对电池的使用有很大影响。
冬季温度较低,电池会发生“充不满电”的正常现象,续航里程也自然会缩短。
待冬季过后,气温升高,电池续航里程会自动回升。
冬天时,适当延长充电时间,并采取保温防冻措施,这样有利于保证充足电,延长电池寿命。
夏季则相反,电池容易发生过充问题,应保证良好散热,防止在烈日暴晒后马上充电。
做好这些,可有效减缓电池衰减速度,延长寿命。
7.充电习惯“电池不是用坏的而是充坏的”这句话确有道理。
正确的充电习惯可使电池使用寿命大大增加。
频繁的过度充电、放电会极大的损伤电池,缩短寿命。
电池放出电量50%-70%时进行一次充电较合理。
且充电时充电器变绿灯后再充2小时左右为最佳。
选用原厂与电池匹配的充电器也很重要。
捷安特智能充电器能自动区分不同环境温度,并可智能调整充电参数,因此技术要求很高。
消费者一定要使用原厂原配充电器。
8.日常保养日常保养做得好,会有助于电动车的使用寿命。
比如:经常进行一些表面的除尘清洁工作;定期给前后轴心、中轴、链条、飞轮和刹车线添加润滑油等。

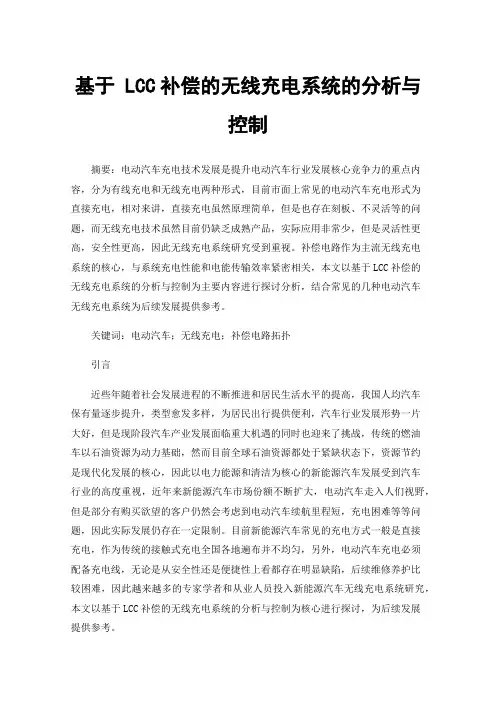

基于 LCC补偿的无线充电系统的分析与控制摘要:电动汽车充电技术发展是提升电动汽车行业发展核心竞争力的重点内容,分为有线充电和无线充电两种形式,目前市面上常见的电动汽车充电形式为直接充电,相对来讲,直接充电虽然原理简单,但是也存在刻板、不灵活等的问题,而无线充电技术虽然目前仍缺乏成熟产品,实际应用非常少,但是灵活性更高,安全性更高,因此无线充电系统研究受到重视。
补偿电路作为主流无线充电系统的核心,与系统充电性能和电能传输效率紧密相关,本文以基于LCC补偿的无线充电系统的分析与控制为主要内容进行探讨分析,结合常见的几种电动汽车无线充电系统为后续发展提供参考。
关键词:电动汽车;无线充电;补偿电路拓扑引言近些年随着社会发展进程的不断推进和居民生活水平的提高,我国人均汽车保有量逐步提升,类型愈发多样,为居民出行提供便利,汽车行业发展形势一片大好,但是现阶段汽车产业发展面临重大机遇的同时也迎来了挑战,传统的燃油车以石油资源为动力基础,然而目前全球石油资源都处于紧缺状态下,资源节约是现代化发展的核心,因此以电力能源和清洁为核心的新能源汽车发展受到汽车行业的高度重视,近年来新能源汽车市场份额不断扩大,电动汽车走入人们视野,但是部分有购买欲望的客户仍然会考虑到电动汽车续航里程短,充电困难等等问题,因此实际发展仍存在一定限制。
目前新能源汽车常见的充电方式一般是直接充电,作为传统的接触式充电全国各地遍布并不均匀,另外,电动汽车充电必须配备充电线,无论是从安全性还是便捷性上看都存在明显缺陷,后续维修养护比较困难,因此越来越多的专家学者和从业人员投入新能源汽车无线充电系统研究,本文以基于LCC补偿的无线充电系统的分析与控制为核心进行探讨,为后续发展提供参考。
1国内外研究现状19世纪中期出现了第一辆以铅酸电池为动力源的新能源汽车,此后随着内燃机技术的不断发展成熟,纯电动汽车退出历史舞台,上世纪60年代石油危机的出现帮助纯电动汽车和新能源汽车迈入人们视野,车辆充电技术受到高度关注,国内外多个专家学者投入研究当中。
电力电子• Power Electronics214 •电子技术与软件工程 Electronic Technology & Software Engineering【关键词】电动汽车 智能 充电桩 设计 研究 智能监控 CAN 总线随着社会的进步与发展,人们越来越重视生态文明建设和对自然资源的保护,众所周知自然资源分为可再生资源与不可再生资源,而自从第二次工业革命卡尔•弗里特立奇•奔驰发明了第一辆汽车后,市面上的动力交通工具都以燃烧石化燃料为主,也就是文明平时所说的煤炭、石油等。
但常规石化燃料属于不可再生资源,环境污染大且消耗速度逐年增长。
基于此背景,为了构建环境友好型社会,我国也开始了对于电动汽车领域的研究,节约自然资源、促进可持续发展。
电动汽车值得开发和研究是有原因的,第一是零污染,因为电动汽车主要能源是电力,所以它的污染排放量几乎为零;第二是零噪音,由于电机的运行声音要比传统内燃汽车的发动机小的多,因此在行驶过程中几乎没有太大声响;第三是驾驶简单,目前电动汽车就是一个档位,前进的速度方面主要看驾驶者踩加速的力度而定,因此驾驶起来比较方便,也比较容易上手……这些都是电动汽车成为各国主要研究开发对象的原因,但凡事都有两面性,电动车环保、便捷的同时也有很大的局限性,比如耗电快续航能力弱、无法随时随地充电等等,所以导致现在电动汽车还是无法替代传统汽车地位,大范围地投入市场。
目前,在仅装备蓄电池的纯电动汽车中,蓄电池的作用是汽车驱动系统的唯一动力源,所以此时的弊端显而易电动汽车智能充电桩的设计文/杨晶见,那就是当电压较低时,就需要及时进行电能补给,否则汽车性能会受到很大影响。
电动汽车现有的充电方式有:交流充电、直流充电、快速更换电池和非接触充电等,因为电动汽车蓄电池比较笨重,快速更换电池不是十分便捷,所以外接式充电方式较受到大家的推崇。
电动汽车智能充电桩的出现,首先可以解决车辆及时充电问题、还可以对车辆的动力电池进行维护。
7kW壁挂/立柱式交流充电桩(塑壳电容屏单枪32A)使用说明书V1.1使用前请认真阅读本说明书修订记录版本更新日期说明V1.02022-06-29初版V1.12022-08-17增加电源进线接线要求目录安全提示: (3)1、概述 (4)2、7kW壁挂式交流充电桩 (4)2.1产品概述 (4)2.2执行标准 (5)2.3主要功能特点 (5)2.4特征与参数 (6)3、充电桩充电操作说明 (6)3.1非接触式射频卡刷卡充电 (7)3.2手机端APP扫码充电 (11)3.3手机微信“小程序”扫码充电 (14)4、现场安装条件及需求 (16)5、包装运输及存储 (21)6、订货须知 (21)7、产品保修卡 (22)安全提示:1)警告安装和使用人员应遵守以下原则,确保相关人员的人身及设备安全:☆使用经销商提供的电动汽车专用充电设备充电;☆在任何情况下切勿自行改装、加装和变更任何部件;☆所有使用的工具,其不必要裸露的金属部分应做好绝缘处理,以防裸露的金属部分触碰金属机架,造成短路;☆当充电失败或有异常时请立即停止使用该设备;☆严禁手上沾有水接触插头,严禁触摸电动车充电插座插孔;☆严禁在防护包装或者电动车充电口断开、破裂、打开或者表面有任何损坏状况的情况下使用该设备;☆设备通电前请务必确认输入电压、频率、装置的断路器或熔丝及其它条件都已符合所订规格;☆为了确保充电桩的使用寿命和运行稳定,设备的使用环境应尽可能地保持清洁、恒温和恒湿,不得在有挥发性气体或易燃环境下使用;☆严禁让小孩触摸或使用该设备,在使用时不要让小孩接近。
2)接地说明☆充电桩必须接地良好,如果设备出现故障或者损坏时,接地线已提供最小阻抗电路放电从而减小触电的危险;☆设备接地线接错会有触电的危险,如果不能确认该设备接地是否良好,则请相关专业人士检测。
3)预防措施☆严禁将交流充电连接装置浸没在水中;☆严禁让外物进入充电连接口和插头的末端;☆严禁脚踩充电电缆,拉扯电缆,电缆弯折或打结;☆严禁在打雷闪电的天气使用该设备;☆严禁充电时将设备放在会产生高温的物体附近。

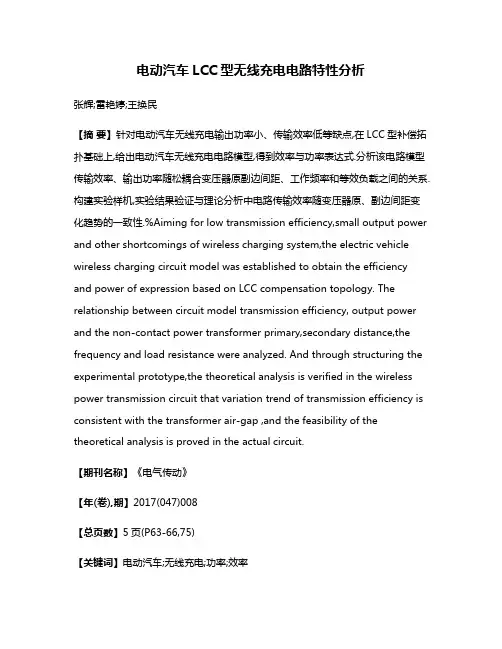

电动汽车LCC型无线充电电路特性分析张辉;雷艳婷;王换民【摘要】针对电动汽车无线充电输出功率小、传输效率低等缺点,在LCC型补偿拓扑基础上,给出电动汽车无线充电电路模型,得到效率与功率表达式.分析该电路模型传输效率、输出功率随松耦合变压器原副边间距、工作频率和等效负载之间的关系.构建实验样机,实验结果验证与理论分析中电路传输效率随变压器原、副边间距变化趋势的一致性.%Aiming for low transmission efficiency,small output power and other shortcomings of wireless charging system,the electric vehicle wireless charging circuit model was established to obtain the efficiency and power of expression based on LCC compensation topology. The relationship between circuit model transmission efficiency, output power and the non-contact power transformer primary,secondary distance,the frequency and load resistance were analyzed. And through structuring the experimental prototype,the theoretical analysis is verified in the wireless power transmission circuit that variation trend of transmission efficiency is consistent with the transformer air-gap ,and the feasibility of the theoretical analysis is proved in the actual circuit.【期刊名称】《电气传动》【年(卷),期】2017(047)008【总页数】5页(P63-66,75)【关键词】电动汽车;无线充电;功率;效率【作者】张辉;雷艳婷;王换民【作者单位】西安理工大学自动化与信息工程学院,陕西西安710048;清华大学电力系统及发电设备安全控制和仿真国家重点实验室,北京100084;西安理工大学自动化与信息工程学院,陕西西安710048;西安理工大学自动化与信息工程学院,陕西西安710048【正文语种】中文【中图分类】TM3电动汽车无线充电,是将变压器一次/二次绕组分置于车外和车内,通过高频磁场耦合进行电能传输的技术。

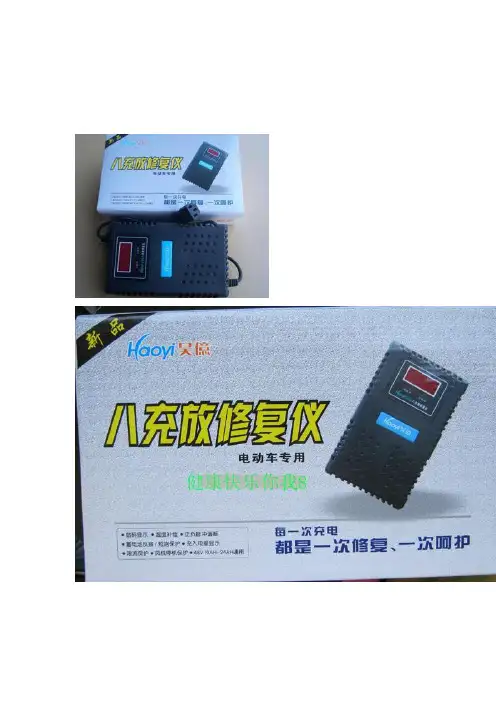

外形尺寸:长宽高(mm)175*105*60方头圆头1.充电过程中充电电流显示:实时显示充电电流,原来的老式3段充电器只有指示灯显示,不能实时知道充电的电流。
更直观。
2.充电电压显示:实时显示充电点电压,让我们很容易知道电池的亏电情况。
老式充电器明显不具备这样的精确电压显示。
只知道还没有转灯,无法知道电压到底多高了,是否已经快充满了。
3.充电电压在闪烁上升,48V电瓶上升到59.00-60.00左右时,表示电瓶接近充满,如果突然与电瓶断开连接,则虚充电压会一直跳4、满电后,在59-60左右,风扇静止,将输出插头与电瓶联接后,充电器即按电瓶受电能力边检测边充电。
充入电量(60.00)闪动显示(这时是连续修复时段,充电器只有数字显示,没有脉冲显示灯。
请记住头三次得把电池电骑到欠压为止,充电时最好能在12-15个小时之间(本品前期为正常充电电瓶满电后是脉冲修复。
显示器为充满电时间比如8个小时。
不显示其他数字光显示时间8HR然后一闪一闪就是在脉冲工作。
如果不急着用把电用完在充一般在8-10个小时之间。
以后想修复了就把电跑到欠压很简单。
如果三个循环还是不好(必须骑到欠压)1周内连续修复几次没有效果说明电瓶是极板软化了将近报废。
您可以将修复器用在以后的电瓶上,或者您可以退货,使用时修复器有点发热是正常现象但是如果电瓶发烫,要立即停止修复,需在补水后在修复正负脉冲谐振:激励电池活化反应,消除硫化,极化现象,提高充电效率,恢复电池储能能力.48V10AH-24AH通用应用模糊控制方案,自动识别电池参数,亏电程度,提供最佳充电电压.蓄电池反接/短路保护防止疏忽,人为损坏仪器风扇停机保护,防止风扇因各种故障停转,导致无法散热,损坏修复仪器限流保护提供蓄电池充电和修复过程所需要的的特定电流指数特性.温度补偿针对蓄电池充电对温度的敏感性进行非接触性传感自动补偿,有效解决蓄电池夏天充爆,冬天欠充的技术难题.故障代码显示:可根据显示的故障代码,方便迅速的排除故障.路保护。

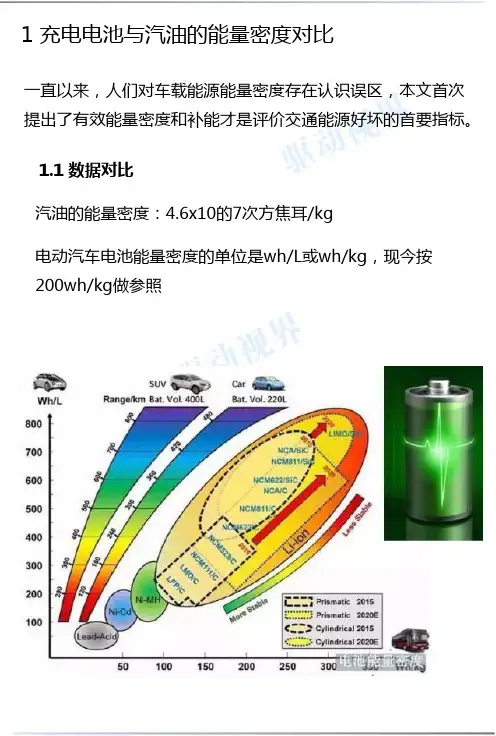

1 充电电池与汽油的能量密度对比汽油的能量密度:4.6x10的7次方焦耳/kg电动汽车电池能量密度的单位是wh/L或wh/kg,现今按200wh/kg做参照1.1 数据对比一直以来,人们对车载能源能量密度存在认识误区,本文首次提出了有效能量密度和补能才是评价交通能源好坏的首要指标。
1焦耳=1瓦x1秒4.6x10的7次方焦耳=4.6x10的7次方瓦x1秒=1.67x10的5次方wh很容易算出,汽油的能量密度是电池的167000/200=60倍。
汽油能量密度大约是12~17MJ/kg,锂离子电池是0.46~0.72MJ/kg,而汽油机的效率通常在30%~70%,所以100kg的锂电池充满电的带电量大约只相当于3公斤汽油的发电量。
大家都知道,汽油燃烧是非常剧烈的化学反应,但是充电和放电是相对温和的过程。
理论上来讲,充电的过程是氧化还原反应,那就需要氧化剂和还原剂;但是汽油燃烧的过程只需要还原剂-汽油,不需要携带氧化剂,为何?因为氧化剂就是空气,随处可得,不需要携带。
2 电池充电时间长的问题无法通过工艺手段解决目前电动汽车百公里电耗在15-20度,按照15度计算,行使500公里需要75度电;而燃油车行使500公里--其加油时间大概只需要5分钟。
燃油车是把燃料直接加注在容器(油箱)里;而电动车则要把电能转化为化学能。
所以电动汽车能量补充效率低这个缺点永远无法弥补,原因是由基础科学原理决定的:纯电汽车无法通过改进材料和工艺来解决充电效率问题。
即使有一天,纯电汽车的能量补充效率赶上了燃油车,那么几分钟就充进去75度电,电源转换器、电缆等等的成本,恐怕远远高于油箱。
3电池的循环衰减和低温低效问题无法解决不管充放电的过程进行得有多么完美,还原剂每次都不可能100%被还原,这也是电池存在寿命的原因:否则电池岂不是可以无限期反复使用?另外,低温导致的化学电池活性降低,一百多年来一直无法得到有效解决:低温不但导致放电效率大幅降低、同时导致充电更加困难:充不进去。

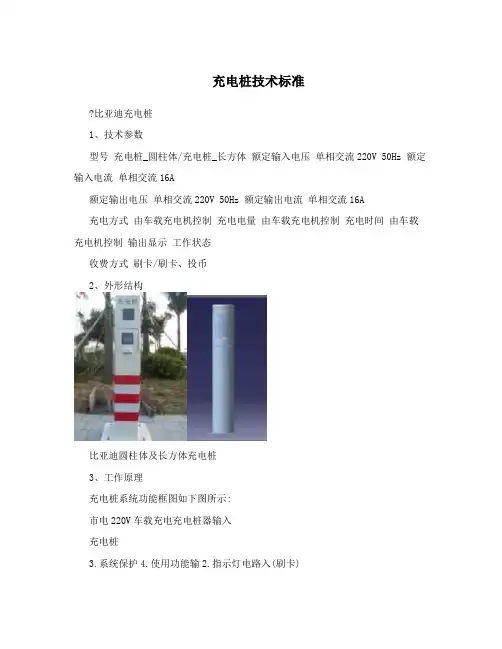

充电桩技术标准比亚迪充电桩1、技术参数型号充电桩_圆柱体/充电桩_长方体额定输入电压单相交流220V 50Hz 额定输入电流单相交流16A额定输出电压单相交流220V 50Hz 额定输出电流单相交流16A充电方式由车载充电机控制充电电量由车载充电机控制充电时间由车载充电机控制输出显示工作状态收费方式刷卡/刷卡、投币2、外形结构比亚迪圆柱体及长方体充电桩3、工作原理充电桩系统功能框图如下图所示:市电220V车载充电充电桩器输入充电桩3.系统保护4.使用功能输2.指示灯电路入(刷卡)1.市电输入 5.断路器6.辅助电源电路7.主控电路9.电动车8.输出控制开关其工作原理为:在充电桩的刷卡区域刷卡~充电桩开始对外供电。
充电桩额定输出电流为16A~当输出电流大于18+0.5A时~0.5秒钟以后充电桩过流保护~停止对外供电,当输出电流小于1?0.2A时~充电桩欠流保护停止对外供电。
使用方法 4、比亚迪圆柱体充电桩充电前的检查确认绿色指示灯为呼吸点亮状态~将电动车的充电插头与充电桩输出接口连接起来。
充电过程在充电桩的刷卡区域刷卡~充电开始~蓝色指示灯处于循环闪亮状态~表示充电桩正常工作。
当充电完毕时~蓝色指示灯处于常亮状态。
此时在充电桩的刷卡区域再次刷卡~充电过程停止~充电桩回到待机状态~然后断开电动车与充电桩的连接。
如果中途需要中止充电~只需刷卡关闭充电桩~断开电动车与充电桩的连接即可。
如果在充电过程中发现充电桩黄色指示灯处于闪亮状态~说明充电桩处于过流保护状态~需要联系专业人员进行咨询或维修。
指示灯状态说明待机状态:绿色指示灯呼吸点亮运行状态:蓝色指示灯循环点亮充满状态:蓝色指示灯常亮故障状态:黄色指示灯闪亮比亚迪长方体充电桩充电前的检查旋开紧急停止按钮~确认电源指示灯,红色,为点亮状态并闪烁~将电动车的漏电保护插头与充电桩输出接口连接起来。
充电过程在充电桩的刷卡区域刷卡或向投币器投入硬币,面额1元,~充电开始~此时绿色指示灯和漏电保护插头红灯点亮~表示充电桩正常工作。
非接触式电动车充电方式解析
电动车的充电装置相当于汽车燃料的加注站,可以通过反复充电提供车辆持续运行的能源。当国开始大旗鼓
地建设有线充电桩和充电站时,国外涌现出了三种非接触式电动车充电装置,并不同程度地进入了商业化运
营。非接触充电装置有哪些类型?基本工作原理是什么?它的充电效率、安全性、便利性如何?这些,都是
人们所关注的。
非接触充电装置的类型
非接触充电装置有电磁感应、磁共振、微波三种方式。
非接触充电装置的优势
与电动车相比,传统燃料汽车不仅在使用便利性、整备质量、续驶能力、制造和使用成本等方面存在着
诸多优势,而且补充燃料时也无需消耗更多的时间。
电动车不仅充电时间长,并且更换电池或利用充电桩等通过电缆充电等模式,的确存在操作上的不便。
并且雨天作业的安全性问题,更是令人担忧。
非接触充电装置不需要用电缆将车辆与供电系统连接,便可以直接对其进行快速充电。加之非接触快速
充电能够布置在停车场、住宅、路边等多种场所,又可以为各种类型的电动(包括外充电式混合动力)汽车
提供充电服务,使电动车随时随地充电变为可能。对于公交车,可以将充电设施布置在终点站、枢纽站、换
乘站等地点,利用短暂的停车时间便可以完成快速充电。
非接触充电装置的工作原理
一、电磁感应方式
电磁感应通过送电线圈和接收线圈之间传输电力,是最接近实用化的一种充电方式。当送电线圈中有交
变电流通过时,发送(初级)、接收(次级)两线圈之间产生交替变化的磁束,由此在次级线圈产生随磁束
变化的感应电动势,通过接收线圈端子对外输出交变电流。
a)电力传送基本原理
b)实际布线方式
电磁感应方式的基本工作原理
目前存在的问题是:送电距离比较短(约100mm左右),并且送电与接受两部分出现较大偏差时,则电
力传输效率就会明显下降;功率大小与线圈尺寸直接相关,需要大功率传送电力时,须在基础设施建设和电
力设备方面加大投入。
二、磁共振方式
磁共振传送方式由美国麻省理工学院(MIT)于2007年研制成功,公诸于世以来,一直备受世界各国的
普遍关注。
它主要由电源、电力输出、电力接收、整流器等主要部分组成,基本原理与电磁感应方式基本相同。电
源传送部分有电流通过时,所产生的交变磁束使接收部分产生电势,为电池充电时输出电流。
不同之处在于,磁共振方式加装了一个高频驱动电源,采用兼备线圈和电容器的LC共振电路,而并非
由简单线圈构成送电和接收两个单元。
磁共振方式的基本工作原理
共振频率的数值,会随送电与接收单元之间距离的变化而改变。当传送距离发生改变时,传输效率也会
像电磁感应一样迅速降低。为此,可通过控制电路调整共振频率,使两个单元的电路发生共振亦即“共鸣”。
所以,也称这种磁共振状态为“磁共鸣”。
在控制回路的作用下改变传送与接收的频率,可将电力传送距离增大至数米左右,同时将两单元电路的
电阻降至最小以提高传送效率。
当然,传输效率还与发送与接收电单元的直径相关,传送面积越大,传输效率也越高。目前的传输距离
可达400mm左右,传输效率可达95%。
三、微波方式
使用2.45GHz的电波发生装置传送电力,发送装置与微波炉使用的“磁控管”基本相同。传送的微波也
是交流电波,可用天线在不同方向接收,用整流电路转换成直流电为汽车电池充电,并且可以实现一点对多
点的远距离传送。
微波方式可以同时一点对多点的远距离传送
为防止充电时微波外漏,充电部部分装有金属屏蔽装置。使用中,送电与接收之间的有效屏蔽可防止微
波外漏。
目前存在的主要的问题是,磁控管产生微波时的效率过低,造成许多电力变为热能被白白消耗。
非接触充电装置在日本的应用
2009年7月,日产与昭和飞行机公司公开了电磁感应式非接触充电系统,其传输距离为100mm左右,
传输效率可达90%。
但是,当停车位置出现偏差而导致发送与接收盘之间出现较大误差时,则会严重影响电力传送效率。目
前,正在致力于停车的横、纵向偏差在200~300mm围,同样确保其具有90%以上传输效率的研究。
a) 充电工作状态,图中上为车载部分,下为传送部分
b) 车载接收装置总成
昭和飞行机公司研制的电磁感应式非接触充电装置
此外,上述两家公司对传送、接收之间进入动物以及金属碎片等造成的不良影响也进行了研究。因为,
这类异物会在二者之间产生涡流,从而导致发热并影响传送效率。
长野日本无线公司,于2009年8月宣布开发出了基于磁共振的充电系统。与电磁感应方式相比,磁共
振方式具有传送距离长、停车误差要求低等优点。可以在 600mm的传输距离确保90%的传送效率。但目前的
传送功率还比较小(约1kW左右),拟定从叉车等使用围进入市场,伴随着技术成熟程度和传送功率的提高,
有望很快进入电动车电充电领域。
三菱重工业开发的微波式非接触充电系统,将一组共48个硅整流二极管作为接收天线,每个硅整流二
极管可产生20V的电压和一定的直流电,能够将电压提升至充电所需的指标并可实现1kW的功率输出。其优
点是成本低,整套费用约合人民币2万元左右。缺点是传输效率低,目前的传送效率只有38%。对此,三菱
重工认为:“虽不适于快速充电,但作为夜间谷区充电,电费只有传统燃料费的10%~20%。如果将发热过
大的磁控管用于生活用水加热,则综合效率可到70%。此外,在安全方面也有防止微波泄露装置,使用中不
会给车辆上的电子设备和周边人员身上的起搏器造成影响。
非接触充电方式一经问世,便得到了世界各国的普遍关注,同样也值得国同行学习与借鉴。与充电站、
充电桩的建设投资相比成本较低,并且免去了接线所需的操作和等待的时间,具有布置灵活、使用便利、安
全可靠等绝对优势。
