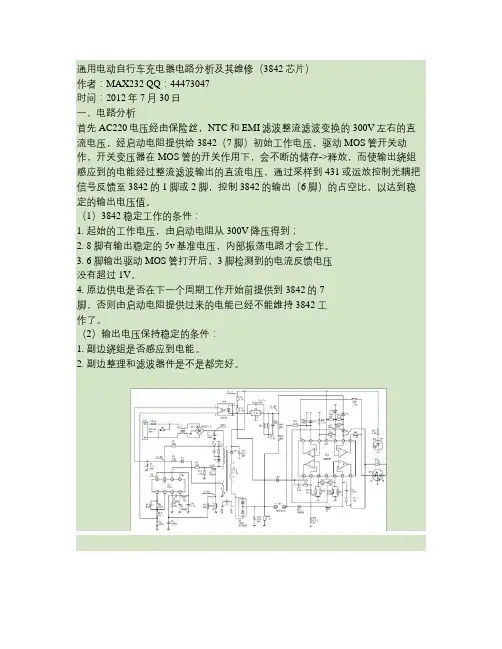

通用电动自行车充电器电路分析及其维修（3842芯片）
作者：MAX232 QQ：44473047
时间：2012年7月30日

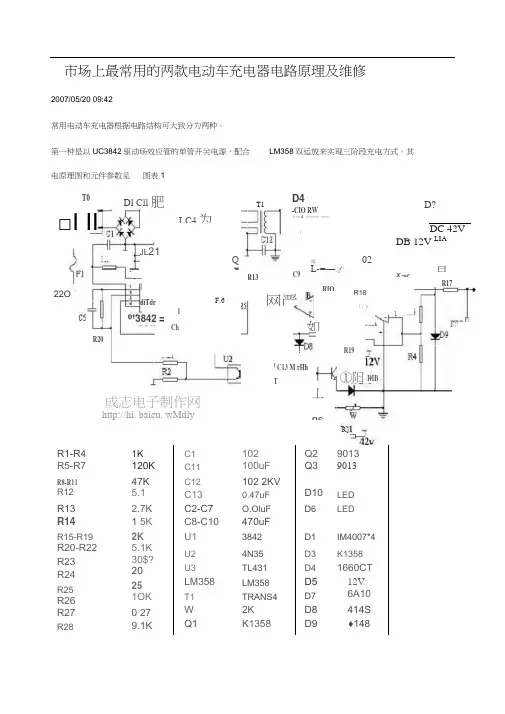

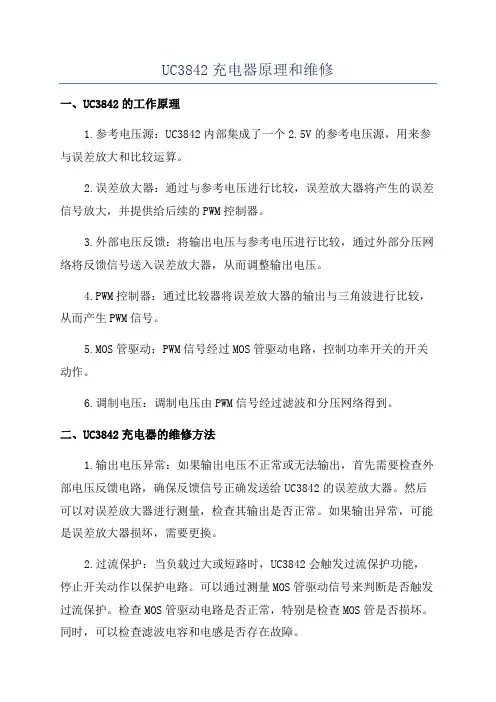

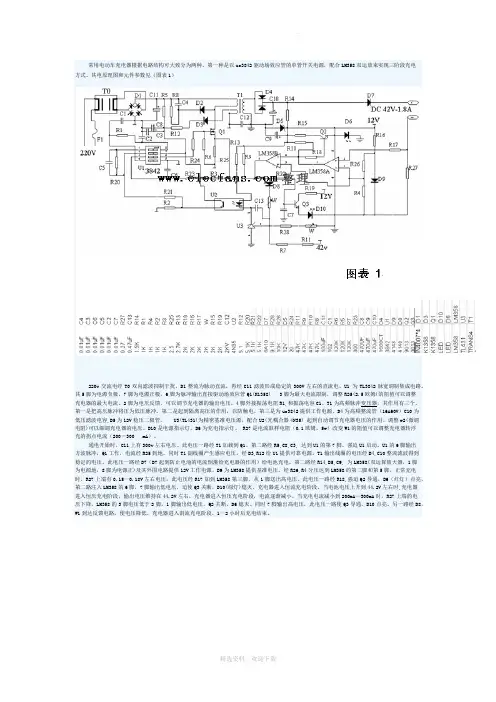

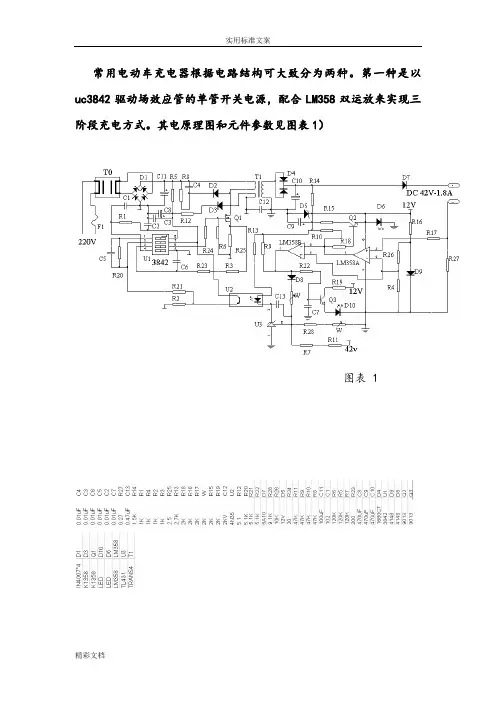

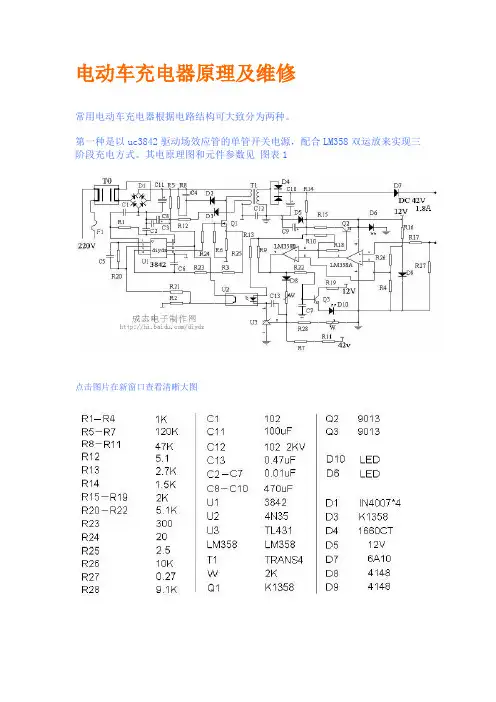

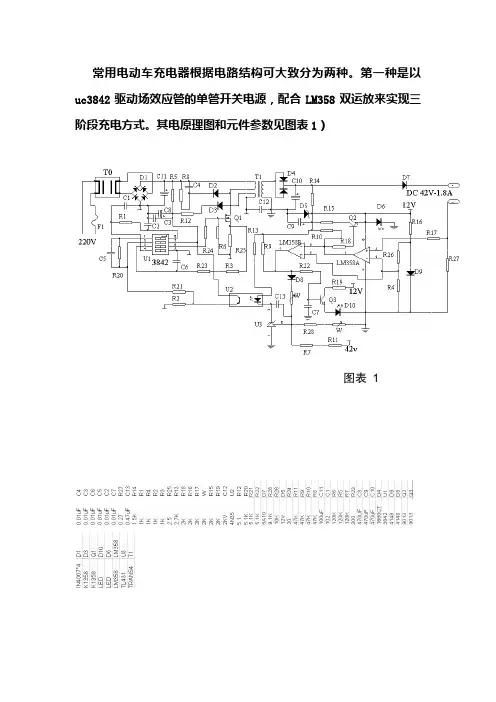

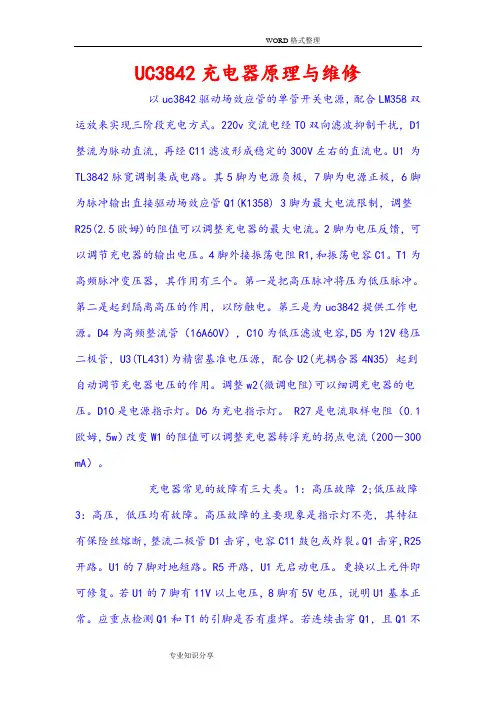

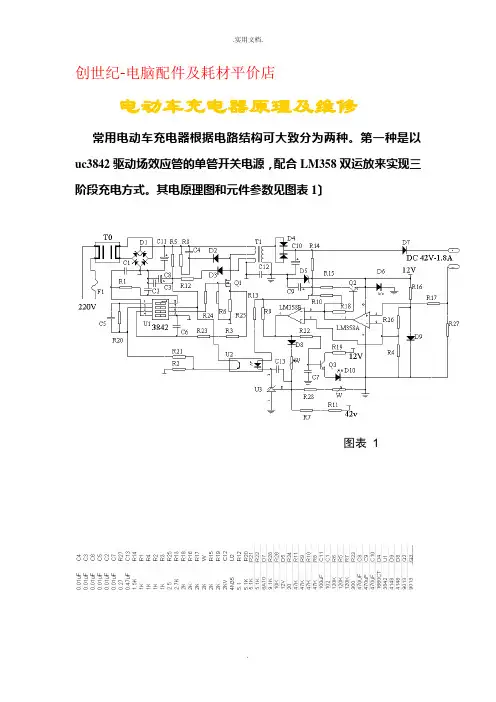

一、电路分析
首先AC220电压经由保险丝，NTC和EMI滤波整流滤波变换的300V左右的直流电压，经启动电阻提供给3842（7脚）初始工作电压，驱动MOS管开关动作，开关变压器在MOS管的开关作用下，会不断的储存->释放，而使输出绕组感应到的电能经过整流滤波输出的直流电压，通过采样到431或运放控制光耦把信号反馈至3842的1脚或2脚，控制3842的输出（6脚）的占空比，以达到稳定的输出电压值。

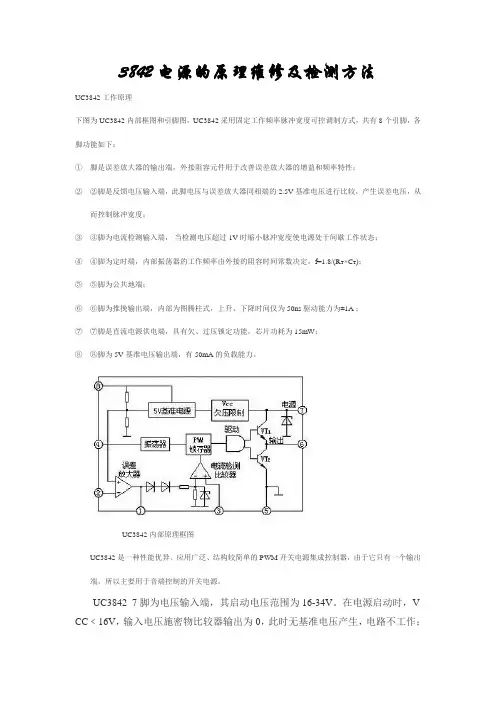

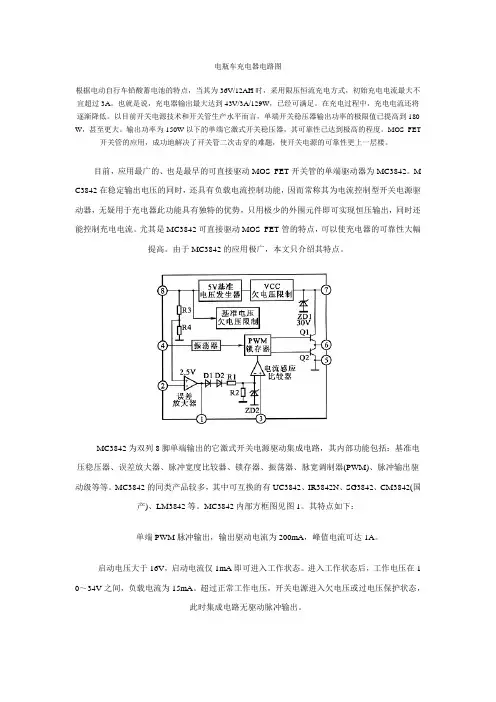

（1）3842稳定工作的条件：
1. 起始的工作电压，由启动电阻从300V降压得到；
2. 8脚有输出稳定的5v基准电压，内部振荡电路才会工作。
3. 6脚输出驱动MOS管打开后，3脚检测到的电流反馈电压
没有超过1V。
4. 原边供电是否在下一个周期工作开始前提供到3842的7
脚，否则由启动电阻提供过来的电能已经不能维持3842工
作了。
（2）输出电压保持稳定的条件：
1. 副边绕组是否感应到电能。
2. 副边整理和滤波器件是不是都完好。
3. 采样电阻以及431，是否完好。
4. 光耦是否完好工作。
5. 3842是否接收到光耦的信号，确定信号没有在进入3842芯片前被阻断或过滤了。
充电器高压部分故障的修理流程
1、元件检测：
高压直流二极管（4007，5399，5408）或者全桥。
高压大电容，简称“一大电容”，450v68uf。
3842的7脚供电电容，简称“高压小电容”。
35v100uf
场效应管（mos管，比如6N60,7N80,10N90,K1358,,,,,,,,）
低压部分的主整流管1660，uf5408，FR307,,,,,,,,,,,,,,,,,,,
低压部分的主滤波电容，（63v470uf）简称“二大电容”。
低压部分的辅助电源滤波电容，（63v470uf）
输出电流取样电阻（3w0.1欧姆）
光耦（pc817，4n35，，）用ws-3可以快速准确检测。
没有ws-3就
用二极管档测量光耦低压侧的参数，应该是一个发光二极管的参数。
光耦高压侧的参数基本上查不到，但也不能短路
2、拆掉损坏的零件，（3842，7n80，以及3w0.5欧姆，10欧姆，1k，等等，具体位置请看原理图红色标注）焊上保险管。
（或者串联
220v40w灯泡）。
3、安装“基础”零件
更换高压整流二极管，一律用5399代替。
4只全部换新。
高
压部分电流取样电阻R1（用3w1欧姆或者3w0.5欧姆），驱动电阻
R2 (1/4W，10欧姆)，R3(1/4W 1k),下拉电阻R4(1/4W 10k)，下偏电
阻R5(1/4W 1k)。
若原装各电阻与本图有出入的，一律以本图为准（以不变应万变）
4、接通保护电，（串联灯泡，后文字相同处理）。
电流表指针大幅
度摆动，然后回摆，最后接近3-5ma。
即可判断出高压部分无短路故障，用万用表直流2000v档位测量“一大电容”，应该有260-310v之间电压。
低于260v就是电容的容量下降，低于240v是热量消失，或者虚焊，或者引脚锈蚀断开。
应更换耐压400v以上，62uf-100uf容量的电解电容。
电压就会恢复到正常范围。
５、测量3842的5洞和7洞在“一大电容”的电压正常的情况下，测量3842的5洞和7洞（注意，因为3842还没有安装，所以是“洞”而不是“脚”，后文相同），应该有40-80v电压。
证明“高压小电容”正常。
7脚启动供电电阻R6也正常。
辅助绕组供电D1也正常，光耦也正常
６、断开保护电，进行放电，首先放“一大电容”，连续放3次，火花越大，电容越好。
没火花就是坏掉了，然后放“高压小电容”，连续放3次，火花越大，电容越好。
没火花就是坏掉了
７、安装3842，（安装前最好检测一下是否正常，用万用表检测5脚与6脚以及7脚是否短路）。
8、测量7n80的1洞和3洞通保护电，测量7n80的1洞和3洞。
应该有电压跳变。
用数字表的二极管档测量脉冲（红笔接7n80的3洞，黑笔接1洞）。
应该有“滴，滴”声。
若没有“滴，滴”声，表示还有故障。
）
9、有“滴，滴”声后。
断开保护电，
10、进行放电，“一大电容”，连续放3次。
11、安装场效应管，不管原来是什么型号，一律用7n80(7A800V)代替。
（以不变应万变）
12、通保护电，一般来说80%的机会是灯亮。
不亮表示有其他故障
13、3842充电器的电压调整
A 找到TL431
B 找到光耦Pc817.
C 光耦与TL431的3脚是直接相连的。
我们叫TL431的输出脚，这个输出脚不管它
D TL431还有一个中间的脚，就是2脚，它与充电器的“地”相连，“地”表示负极
E 剩下的那个脚就是检测脚也就是1脚，此脚上的电阻就与电压有关，这是调整高低压的同上同下
F 把1脚与2脚之间的全部电阻去掉，换上“502”的精密电位器即可调整电压，
转灯电流调节以及最大电流调节。
普通的3842恒功率型充电器。
A、首先调整最大电流：高压部分的3w，0.5-1.0欧电阻R1。
电阻越大，电流越小。
电阻越小，电流越大。
也可
以调电流信号的偏置电阻，即： R3，把它换成2k的精密电位器调节。
一般充电器电流不能过大，否则爆机。
原则上修理后的原充电器最大电流控制在12ah1.5a以下。
20ah控制在2.3a以下。
并注意散热风机要良好。
B、转灯电流调整：低压部分，输出端的3w0.1欧姆（先找到它，筷子那么粗细的电阻，就是接在输出线的某一
根的大电阻），找到后，在上面并联一个3w，0.3-0.5om的电阻。
此时，转灯电流就增加。
494调转灯电流的方法：
A、358的2脚与低压3w0.1欧姆输出电阻之间有一个1k左右的电阻。
就是转灯信号偏置电阻,换成2k-5k精密电位器即可，调节这个电位器就可以调转灯20ah 转灯要求 550ma左右，12ah转灯要求 400ma左右
B、494单独调充电电流：在低压输出3w0.1欧姆电阻与494的15脚之间有2个电阻并联。
换成5k精密电位器即可。
14、转灯电流的设定，一般认为20ah电池在0.5左右。
实际上对新电池是可以的，但对1年后的电池就会出问题。
会
导致热失控的发生。
我现在对20ah新电池设定为680ma，旧电池设定为900-1000ma。
基本上没有出现发热的情况。
转灯电流的设定同时要求与高压值配合才能减轻欠充，硫化，落后等问题，这个需要灵活处理
浮充电压也是一大关键。
若设定1000ma转灯，则刚转绿灯是最多充入80-90%%电量，要靠56.6v或者55.3v（300ma）长时间浮充才能把电池充足。
旧电池（超过18个月）加水后50%会降低容量和放电平台。
可以加弱酸水（1.1~1.28）
15、494调转灯电流的方法：
A、358的2脚与低压3w0.1欧姆输出电阻之间有一个1k左右的电阻。
就是转灯信号偏置电阻,换成2k-5k精密电
位器即可，调节这个电位器就可以调转灯20ah转灯要求 550ma左右，12ah转灯要求 400ma左右
B、494单独调充电电流：在低压输出3w0.1欧姆电阻与494的15脚之间有2个电阻并联。
换成5k精密电位器。
