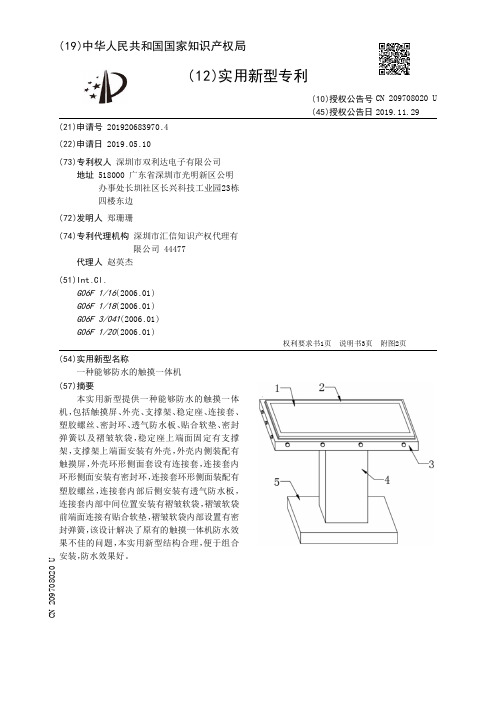

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920683970.4(22)申请日 2019.05.10(73)专利权人 深圳市双利达电子有限公司地址 518000 广东省深圳市光明新区公明办事处长圳社区长兴科技工业园23栋四楼东边(72)发明人 郑珊珊 (74)专利代理机构 深圳市汇信知识产权代理有限公司 44477代理人 赵英杰(51)Int.Cl.G06F 1/16(2006.01)G06F 1/18(2006.01)G06F 3/041(2006.01)G06F 1/20(2006.01)(54)实用新型名称一种能够防水的触摸一体机(57)摘要本实用新型提供一种能够防水的触摸一体机，包括触摸屏、外壳、支撑架、稳定座、连接套、塑胶螺丝、密封环、透气防水板、贴合软垫、密封弹簧以及褶皱软袋，稳定座上端面固定有支撑架，支撑架上端面安装有外壳，外壳内侧装配有触摸屏，外壳环形侧面套设有连接套，连接套内环形侧面安装有密封环，连接套环形侧面装配有塑胶螺丝，连接套内部后侧安装有透气防水板，连接套内部中间位置安装有褶皱软袋，褶皱软袋前端面连接有贴合软垫，褶皱软袋内部设置有密封弹簧，该设计解决了原有的触摸一体机防水效果不佳的问题，本实用新型结构合理，便于组合安装，防水效果好。
权利要求书1页 说明书3页 附图2页CN 209708020 U 2019.11.29C N 209708020U权 利 要 求 书1/1页CN 209708020 U1.一种能够防水的触摸一体机，包括触摸屏、外壳、辅助防水机构、支撑架以及稳定座，其特征在于：所述稳定座上端面固定有支撑架，所述支撑架上端面安装有外壳，所述外壳内侧装配有触摸屏，所述稳定座上侧设置有辅助防水机构；所述辅助防水机构包括连接套、塑胶螺丝、密封环、透气防水板、贴合软垫、密封弹簧以及褶皱软袋，所述外壳环形侧面套设有连接套，所述连接套内环形侧面安装有密封环，所述连接套环形侧面装配有塑胶螺丝，所述连接套内部后侧安装有透气防水板，所述连接套内部中间位置安装有褶皱软袋，所述褶皱软袋前端面连接有贴合软垫，所述褶皱软袋内部设置有密封弹簧。
【CN209728870U】一种具有防水功能的便携式扫码面板【专利】

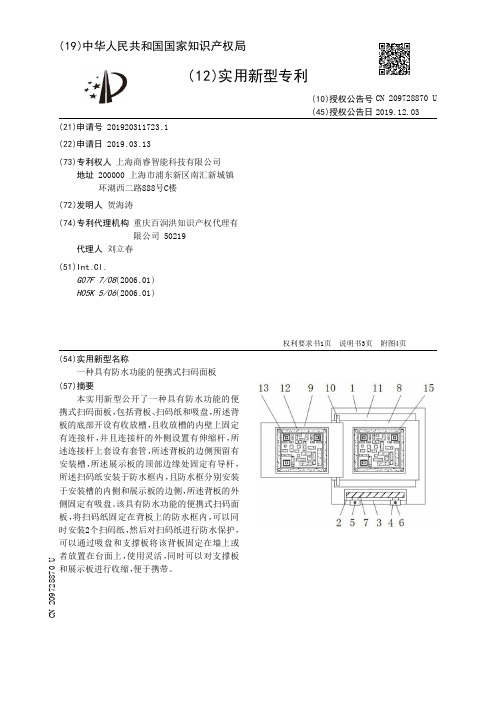

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920311723.1(22)申请日 2019.03.13(73)专利权人 上海商睿智能科技有限公司地址 200000 上海市浦东新区南汇新城镇环湖西二路888号C楼(72)发明人 贺海涛 (74)专利代理机构 重庆百润洪知识产权代理有限公司 50219代理人 刘立春(51)Int.Cl.G07F 7/08(2006.01)H05K 5/06(2006.01)(54)实用新型名称一种具有防水功能的便携式扫码面板(57)摘要本实用新型公开了一种具有防水功能的便携式扫码面板，包括背板、扫码纸和吸盘，所述背板的底部开设有收放槽，且收放槽的内壁上固定有连接杆，并且连接杆的外侧设置有伸缩杆，所述连接杆上套设有套管，所述背板的边侧预留有安装槽，所述展示板的顶部边缘处固定有导杆，所述扫码纸安装于防水框内，且防水框分别安装于安装槽的内侧和展示板的边侧，所述背板的外侧固定有吸盘。
该具有防水功能的便携式扫码面板，将扫码纸固定在背板上的防水框内，可以同时安装2个扫码纸，然后对扫码纸进行防水保护，可以通过吸盘和支撑板将该背板固定在墙上或者放置在台面上，使用灵活，同时可以对支撑板和展示板进行收缩，便于携带。
权利要求书1页 说明书3页 附图4页CN 209728870 U 2019.12.03C N 209728870U权 利 要 求 书1/1页CN 209728870 U1.一种具有防水功能的便携式扫码面板，包括背板(1)、扫码纸(13)和吸盘(16)，其特征在于：所述背板(1)的底部开设有收放槽(2)，且收放槽(2)的内壁上固定有连接杆(3)，并且连接杆(3)的外侧设置有伸缩杆(6)，所述连接杆(3)上套设有套管(4)，且套管(4)的外侧固定有支撑板(7)，并且支撑板(7)位于收放槽(2)内，所述套管(4)上预留有限位孔(5)，且限位孔(5)内连接有伸缩杆(6)，所述背板(1)的边侧预留有安装槽(8)，且安装槽(8)内设置有展示板(9)，所述展示板(9)的顶部边缘处固定有导杆(10)，且导杆(10)位于侧槽(11)内，并且侧槽(11)开设于安装槽(8)的内壁上，所述扫码纸(13)安装于防水框(12)内，且防水框(12)分别安装于安装槽(8)的内侧和展示板(9)的边侧，所述防水框(12)的外侧开设有固定槽(14)，且固定槽(14)内设置有挡水板(15)，所述背板(1)的外侧固定有吸盘(16)。
【CN209417600U】一种智能家居门窗控制系统【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920296830.1(22)申请日 2019.03.09(73)专利权人 扬州维工科技有限公司地址 225600 江苏省扬州市高邮市邮安路89-57号(72)发明人 韩四新 (74)专利代理机构 北京联瑞联丰知识产权代理事务所(普通合伙) 11411代理人 黄冠华(51)Int.Cl.G05D 3/12(2006.01)G05B 19/418(2006.01)G05B 15/02(2006.01)(54)实用新型名称一种智能家居门窗控制系统(57)摘要本实用新型公开了一种智能家居门窗控制系统，包括框架、门窗、开关、套杆、齿条顶杆、传动齿轮轴、电机及控制器，框架内部活动设置有门窗，门窗一侧通过轴与框架内部活动相连，门窗另一侧设置有开关，框架远离通过轴连接门窗一侧设置有套杆，套杆内部设置有齿条顶杆，齿条顶杆一端与门窗活动相连，齿条顶杆表面与传动齿轮轴两端相连，传动齿轮轴中间位置与电机相连，电机通过导线与控制器相连，该实用新型结构合理、简单，可通过控制器实现外推式门窗的开关，更加智能化，无论男女老少均可打开，而且门窗通过控制橡胶柱的长短，控制门窗打开角度，如果家里有小孩，可以将橡胶柱设置短一点，从而使门窗打开角度小一点，从而保证安全。
权利要求书1页 说明书3页 附图3页CN 209417600 U 2019.09.20C N 209417600U权 利 要 求 书1/1页CN 209417600 U1.一种智能家居门窗控制系统，其特征在于：包括框架(1)、门窗(2)、开关(3)、套杆(4)、齿条顶杆(5)、传动齿轮轴(6)、电机(7)及控制器(8)，所述框架(1)内部活动设置有门窗(2)，所述门窗(2)一侧通过轴与框架(1)内部活动相连，所述门窗(2)另一侧设置有开关(3)，所述框架(1)远离通过轴连接门窗(2)一侧设置有套杆(4)，所述套杆(4)内部设置有齿条顶杆(5)，所述齿条顶杆(5)一端与门窗(2)活动相连，所述齿条顶杆(5)表面与传动齿轮轴(6)两端相连，所述传动齿轮轴(6)中间位置与电机(7)相连，所述电机(7)通过导线与控制器(8)相连。
【CN209345229U】一种防水型智能手机【专利】

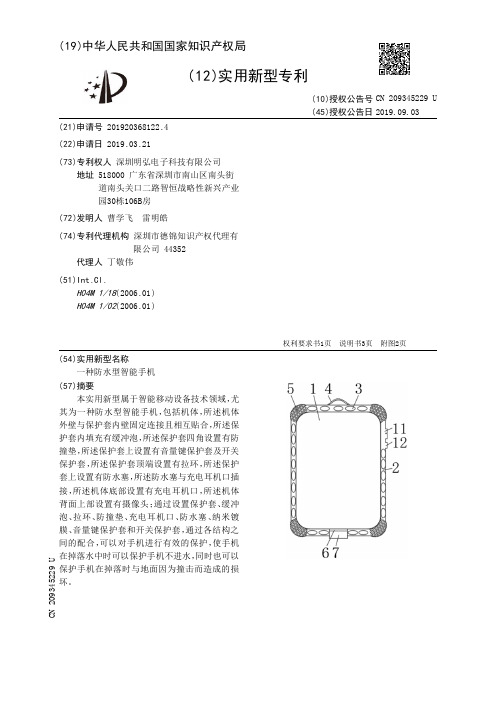

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920368122.4(22)申请日 2019.03.21(73)专利权人 深圳明弘电子科技有限公司地址 518000 广东省深圳市南山区南头街道南头关口二路智恒战略性新兴产业园30栋106B房(72)发明人 曹学飞 雷明皓 (74)专利代理机构 深圳市德锦知识产权代理有限公司 44352代理人 丁敬伟(51)Int.Cl.H04M 1/18(2006.01)H04M 1/02(2006.01)(54)实用新型名称一种防水型智能手机(57)摘要本实用新型属于智能移动设备技术领域，尤其为一种防水型智能手机，包括机体，所述机体外壁与保护套内壁固定连接且相互贴合，所述保护套内填充有缓冲泡，所述保护套四角设置有防撞垫，所述保护套上设置有音量键保护套及开关保护套，所述保护套顶端设置有拉环，所述保护套上设置有防水塞，所述防水塞与充电耳机口插接，所述机体底部设置有充电耳机口，所述机体背面上部设置有摄像头；通过设置保护套、缓冲泡、拉环、防撞垫、充电耳机口、防水塞、纳米镀膜、音量键保护套和开关保护套，通过各结构之间的配合，可以对手机进行有效的保护，使手机在掉落水中时可以保护手机不进水，同时也可以保护手机在掉落时与地面因为撞击而造成的损坏。
权利要求书1页 说明书3页 附图2页CN 209345229 U 2019.09.03C N 209345229U权 利 要 求 书1/1页CN 209345229 U1.一种防水型智能手机，包括机体(1)，其特征在于：所述机体(1)外壁与保护套(2)内壁固定连接且相互贴合，所述保护套(2)内填充有缓冲泡(3)，所述保护套(2)四角设置有防撞垫(5)，所述保护套(2)上设置有音量键保护套(11)及开关保护套(12)，所述保护套(2)顶端设置有拉环(4)，所述保护套(2)上设置有防水塞(7)，所述防水塞(7)与充电耳机口(6)插接，所述机体(1)底部设置有充电耳机口(6)，所述机体(1)背面上部设置有摄像头(9)，所述摄像头(9)周围设置有防撞橡胶圈(8)，所述机体(1)正面贴有纳米镀膜(10)。
【CN209044727U】一种控制智能家居的新型智能锁装置【专利】

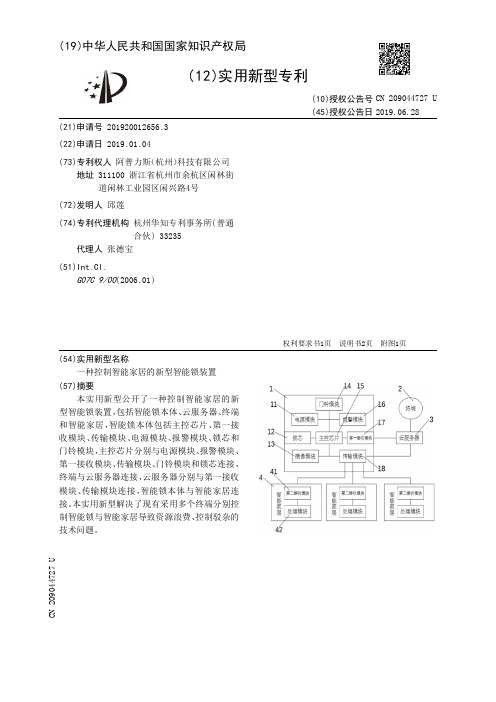

实用新型内容 [0003] 为解决现有采用多个终端分别控制智能锁与智能家居导致资源浪费、控制驳杂的 技术问题，本实用新型设计了一种控制智能家居的新型智能锁装置。 [0004] 本实用新型采用如下技术方案： [0005] 一种控制智能家居的新型智能锁装置，包括智能锁本体、云服务器、终端和智能家 居 ，所述智能 锁本体包括主控芯片、第一接收 模块 、传输模块 、电 源模块 、报警模块 、锁芯 和 门铃模块，所述主控芯片分别与电源模块、报警模块、第一接收模块、传输模块、门铃模块和 锁芯连接，所述终端与所述云服务器连接，所述云服务器分别与所述第一接收模块、传输模 块连接，所述智能锁本体与所述智能家居连接。 [0006] 作为优选，所述智能家居内置有第二接收模块和处理模块，所述第二接收模块与 智能锁本体内的传输模块连接，所述处理模块与第二接收模块连接。 [0007] 作为优选，所述智能锁本体还包括摄像模块，所述摄像模块与所述主控芯片连接。 [0008] 作为优选，所述终端为智能手机或PAD，所述终端、云服务器、智能锁本体及智能家 居之间采用4G或WIFI进行数据传输和控制。 [0009] 作为优选，所述智能家居的数量为复数个。 [0010] 本实用新型的有益效果是：通过终端发送指令到云服务器和智能锁，智能锁发出 控制指令给单个或多个的 智能家居 ，实现远程控制智能家居的 功能 ；同时 智能锁本体内置 有摄像模块和门铃模块，当有外来人员来访而户主不在家时也可以通过摄像模块观察来访 人员，从而远程控制是否开门 ，当发现有撬门或暴力入门的犯罪发生时 ，智能锁本体内的报 警模块及时发出报警。
4 .根据权利要求1所述的一种控制智能家居的新型智能锁装置，其特征是，所述终端为 智能手机或PAD，所述终端、云服务器、智能锁本体及智能家居之间采用4G或WIFI进行数据 传输和控制。
一种蓝牙手机靠近自动开锁方案[发明专利]
![一种蓝牙手机靠近自动开锁方案[发明专利]](https://img.taocdn.com/s1/m/a24e0830ce2f0066f4332231.png)
专利名称：一种蓝牙手机靠近自动开锁方案专利类型：发明专利
发明人：金庆,刘敬伦,赵宏斌
申请号：CN201910211409.0
申请日：20190320
公开号：CN109887145A
公开日：
20190614
专利内容由知识产权出版社提供
摘要：本发明提供了一种智能手机靠近智能锁自动开锁的方法，智能手机包括了APP软件，用户已经在APP里注册并保存了用户连接到智能锁的认证信息，这些认证信息也已经保存在智能锁的主控模块，认证信息包括用户名及密码信息，也包括绑定的智能锁的信息，另外用户可以通过APP配置触发自动开锁的距离。
APP通过智能手机蓝牙模块一直检测是否有绑定的智能锁的蓝牙广播信息，当检测到绑定智能锁的蓝牙广播信息之后开始不断测量智能锁的蓝牙信号强度，根据信号强度来计算跟智能锁的距离,在定义距离门限内触发智能锁自动开门。
申请人：兰溪铂蓝智能科技有限公司
地址：321102 浙江省金华市兰溪市经济开发区创业大道13号4号厂房
国籍：CN
更多信息请下载全文后查看。
一种防水型智能锁[实用新型专利]
专利名称：一种防水型智能锁专利类型：实用新型专利
发明人：江振球
申请号：CN201921287476.2申请日：20190809
公开号：CN211173521U
公开日：
20200804
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种防水型智能锁，包括智能锁本体，智能锁本体内设有凹槽，智能锁本体上设有把手，智能锁本体内设有滑槽，滑槽内滑动连接有滑轮，滑轮的一端穿过滑槽与防水橡胶垫片连接，防水橡胶垫片的另一端设有防护板，防护板的下端设有弹性卡头，弹性卡头的外侧通过弹性卡槽滑动连接于智能锁本体内，防护板的上端穿过凹槽与滑动板连接，滑动板通过空腔滑动连接于智能锁本体内，滑动板的上端设有弹簧，弹簧的另一端设于空腔内，该智能锁可以对指纹按钮和按键部位进行充分的防水，避免由于误操作使得智能锁进水影响使用，该智能锁设有清洁手指的装置，便于使用人员打开智能锁。
申请人：佳钧五金(深圳)有限公司
地址：518000 广东省深圳市光明区凤凰街道东坑路段工业公司塘尾工业区B4号
国籍：CN
代理机构：深圳科湾知识产权代理事务所(普通合伙)
代理人：钟斌
更多信息请下载全文后查看。
【CN209704230U】一种基于指纹密码锁的智能家居控制系统【专利】
附图说明 [0012] 图1为本实用新型的主视图； [0013] 图2为本实用新型的控制框图； [0014] 图中：1、指纹密码锁，2、滑盖，3、数字键盘，4、指纹采集口，5、把手，6、微控制器，7、 指纹采集模块 ，8、密码模块 ，9、灯光控 制模块 ，10 、存储模块 ，11 、时 钟模块 ，12、通讯模块 ，
1/3 页
一种基于指纹密码锁的智能家居控制系统
技术领域 [0001] 本实用新型属于智能家居控制技术领域，具体涉及一种基于指纹密码锁的智能家 居控制系统。
背景技术 [0002] 指纹锁是一种以人体手指部位的指纹为识别载体和手段的智能锁具，它是计算机 信息技术 、电 子技术 、机械技术 和现代五金工艺的 完美结晶 。指纹 锁一般由电 子识 别与控 制、机械联动系统两部分组成。活体指纹的唯一性和不可复制性决定了指纹锁是目前所有 锁具中最为安全的 锁种 ，传统的 指纹锁往往只具备锁具的 功能 ，并不能 与室内家居系统 相 连，同时也不具备一定的报警和无线传输的功能，功能较为单一。
实用新型内容 [0003] 本实用新型的目的是克服现有技术的不足而提供一种基于指纹密码锁的智能家 居控制系统。 [0004] 本实用新型的技术方案如下：一种基于指纹密码锁的智能家居控制系统，包括指 纹密码锁，所述指纹密码锁由上至下依次为滑盖、数字键盘、指纹采集口和把手，指纹密码 锁内部设置有微控 制器 ，所述微控 制器连接有指纹采集模块 、密码模块 、灯光控 制模块 、存 储模块、时钟模块、通讯模块、摄像头和电源模块，所述灯光控制模块连接有室内灯具，所述 通讯模块连接手机终端。 [0005] 优选地，所述微控制器还连接有语音模块和报警器。 [0006] 优选地，所述电源模块为设置在指纹密码锁内的充电电池。 [0007] 本实用新型的有益效果： [0008] (1)本实用新型可实现开锁的同时室内灯具开启的功能，避免传统开锁后，室内一 片漆黑的情况； [0009] (2)本实用新型设置的红外摄像头，可及时发现位于指纹密码锁旁的人员情况，并 进行实时监控； [0010] (3)本实用新型通过通讯模块与用户手机终端相连，可实现远程开锁控制，并能对 现场情况进行实时监控。 [0011] 总之，本实用新型将指纹密码锁与家居系统相结合，有效实现家居系统的智能控 制。
一种基于蓝牙通讯的阀门智能锁[实用新型专利]
专利名称：一种基于蓝牙通讯的阀门智能锁
专利类型：实用新型专利
发明人：丁光,毕扬,邱建峰,付强,张飞,王义丹,李逸凡申请号：CN201821698428.8
申请日：20181019
公开号：CN209413502U
公开日：
20190920
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种基于蓝牙通讯的阀门智能锁，包括底座和外壳，外壳内设有固定于底座上的锁杆驱动机构，锁杆驱动机构上方设有滑块组件，滑块组件上方设有锁杆；所述底座上还设有控制器，控制器连接有蓝牙通讯模块；所述锁杆驱动机构包括位于底座上方的两个固定座，两个固定座之间设有丝杆，丝杆两侧设有相互平行的导杆，丝杆端部设有与控制器相连的驱动电机；所述锁杆包括锁杆本体，锁杆本体一端固定于滑块组件，锁杆本体另一端的圆周面上设有多块环形分布的调节板，调节板和锁杆本体之间设有伸缩杆，伸缩杆外套设有调节弹簧；所述调节板端部设有倾斜导向面。
本实用新型具有方便操作的特点。
申请人：国家电网有限公司,国网新源控股有限公司,浙江仙居抽水蓄能有限公司,常州博信工业安全设备科技有限公司
地址：100017 北京市西城区西长安街86号
国籍：CN
代理机构：杭州新源专利事务所(普通合伙)
代理人：郑双根
更多信息请下载全文后查看。
【CN209590932U】一种蓝牙智能锁【专利】
实用新型内容 [0003] 实用新型目的：本实用新型目的是提供一种具有报警功能的蓝牙智能锁，通过声 音报警和发送警示短信的形式提高蓝牙智能锁的安全性。 [0004] 技术方案：本实用新型的蓝牙智能锁，包括电源、开锁终端设备、控制模块、显示模 块、蓝牙模块、锁体和报警模块，电源用于向智能锁供电 ；蓝牙模块用于将智能锁与开锁终 端设备进行匹配以接收开锁密码；控制模块用于接收、处理开锁密码并控制锁体；报警模块 根据控制模块发出的报警指令进行报警。 [0005] 进一步地，蓝牙模块通过匹配密码将智能锁与开锁终端设备进行匹配，在开锁终 端输入蓝牙模块的匹配密码可实现智能锁与开锁终端设备的匹配。 [0006] 进一步地，控制模块被设置为可对开锁密码的连续错误次数设置阈值，并在开锁 密码连续错误次数超出阈值时，向报警模块发送报警指令并锁定蓝牙模块。 [0007] 进一步地，报警模块包括声音报警模块，其被设置为接收到报警指令后发出声音。 优选地，采用蜂鸣器作为声音报警模块。 [0008] 进一步地，报警模块还包括信息报警模块，信息报警模块包括无线通讯模块和报 警终端设备 ，无线通讯模块接收 到报警指令后向 报警终端设备发送警示信息 ，向 用户告知 报警信息。 [0009] 作为对本实用新型的进一步限定，报警终端设备可通过无线通讯模块向控制模块 发送指令复位蓝牙模块和声音报警模块，以便报警之后用户能够根据情况来恢复智能锁的 使用。 [0010] 有益效果：与现有技术相比 ，本实用新型提供的蓝牙智能锁在输入开锁密码之前 需要通过蓝牙密码进行匹配，增加了智能锁的安全性。另外，本实用新型的智能锁通过加入 语音报警模块和信息报警模块对开锁密码错误超出设定次数的情形进行报警，在警示开锁 人的同时 ，向 用户发送短信进行提醒 ，方便 用户采取相应的措施 ，进一步对蓝牙智能锁的安 全性进行保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5 .根据权利要求4所述的一种具有防水层手机蓝牙通讯的自动门控制装置，其特征在 于：所述装置外壳（1）的内部开设有与螺纹销（903）相匹配的螺纹槽，所述快拆板（901）嵌设 在装置外壳（1）的顶部位置 ，所述提手（902）固定于快拆板（901）的上表面 ，所述螺纹销 （903）贯穿于快拆板（901）的内部，所述快拆板（901）通过螺纹销（903）与螺纹槽相互啮合与 装置外壳（1）螺纹连接。
制装置 ( 57 )摘要
本实 用新型公 开了一 种具 有防 水 层手机蓝 牙通讯的自动门控制装置，包括装置外壳和固定 盒，所述装置外壳的一侧外表面固定安装有多个 定位杆，所述固定盒的一侧外表面固定安装有多 个定位套 ，所述装置外壳的顶部连接有快拆机 构 ，所述固定盒的内部开设有卡紧槽 ，所述装置 外壳的内部靠近中间位置固定安装有中央控制 模块，所述装置外壳的内部靠近中央控制模块的 一侧位置固定安装有电源组件和蓝牙模块，所述 装置外壳的内 部靠近中央控 制模块的 另一 侧位 置固定安装有电机驱动模块。本实用新型所述的 一种具有防水层手机蓝牙通讯的自动门控制装 置 ，能 够方便控 制装置快速准 确的 安装 ，且能 够 方便对装置外壳内部的元件进行检修。
6 .根据权利要求1、2、3和5中任一所述的一种具有防水层手机蓝牙通讯的自动门控制 装置 ，其特征在于 ：所述电 源组件（12）和蓝牙模块（13）的 输出端均与中央控 制模块（11）的 输入端电 性连接 ，所述中央控 制模块（11）的 输出端与电 机驱 动模块（14）的 输入端电 性连 接。
2
CN 209704322 U
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920073729 .X
(22)申请日 2019 .01 .17
(73)专利权人 深圳市易雷特科技有限公司 地址 518111 广东省深圳市龙岗区平湖街 道辅城坳社区辅城坳工业区A5栋厂房 和A58栋
(72)发明人 王衍顺
实用新型内容 [0003] 本实用新型的主要目的在于提供一种具有防水层手机蓝牙通讯的自动门控制装 置，可以有效解决背景技术中自动门控制装置在安装时不能方便定位和内部的元件不易检 修的问题。 [0004] 为实现上述目的，本实用新型采取的技术方案为： [0005] 一种具有防水层手机蓝牙通讯的自动门控制装置，包括装置外壳和固定盒，所述 装置外壳的一侧外表面固定安装有多个定位杆，所述固定盒的一侧外表面固定安装有多个 定位套，所述装置外壳的顶部连接有快拆机构，所述固定盒的内部开设有卡紧槽，所述装置 外壳的内部靠近中间位置固定安装有中央控制模块，所述装置外壳的内部靠近中央控制模 块的一侧位置固定安装有电源组件和蓝牙模块，所述装置外壳的内部靠近中央控制模块的 另一 侧位置固定安装有电 机驱 动模块 ，所述电 机驱 动模块通过传动轴连接有减速器 ，所述 减速器通过连接组件连接有卡紧块 ，所述卡紧块嵌入至卡紧槽内 ，所述装置外壳 和固定盒 之间连接有导向套。 [0006] 优选的，所述装置外壳的底部固定安装有多个第一安装板，所述第一安装板的内 部开设有多个第一安装孔 ，所述固定盒的 底部固定安装有多个第二安装板 ，所述第二安装 板的内部开设有多个第二安装孔。 [0007] 优选的，所述定位套的内部开设有与定位杆相匹配的定位槽，所述定位杆嵌入至 定位套的内部。 [0008] 优选的，所述快拆机构包括快拆板、提手和螺纹销。 [0009] 优选的，所述装置外壳的内部开设有与螺纹销相匹配的螺纹槽，所述快拆板嵌设 在装置外壳的 顶部位置 ，所述提手固定于快拆板的 上表面 ，所述螺纹 销贯穿于快拆板的内 部，所述快拆板通过螺纹销与螺纹槽相互啮合与装置外壳螺纹连接。 [0010] 优选的 ，所述电源组件和蓝牙模块的输出端均与中央控制模块的输入端电性连 接，所述中央控制模块的输出端与电机驱动模块的输入端电性连接。 [0011] 与现有技术相比 ，本实用新型具有如下有益效果：该具有防水层手机蓝牙通讯的
权利要求书1页 说明书3页 附图2页
CN 209704322 U
CN 209704322 U
权 利 要 求 书
1/1 页
1 .一种具有防水层手机蓝牙通讯的自动门控制装置，其特征在于：包括装置外壳（1）和 固定盒（2），所述装置外壳（1）的一侧外表面固定安装有多个定位杆（7），所述固定盒（2）的 一侧外表面固定安装有多个定位套（8），所述装置外壳（1）的顶部连接有快拆机构（9），所述 固定盒（2）的内部开设有卡紧槽（10），所述装置外壳（1）的内部靠近中间位置固定安装有中 央控制模块（11），所述装置外壳（1）的内部靠近中央控制模块（11）的一侧位置固定安装有 电源组件（12）和蓝牙模块（13），所述装置外壳（1）的内部靠近中央控制模块（11）的另一侧 位置固定安装有电机驱动模块（14），所述电机驱动模块（14）通过传动轴（15）连接有减速器 （16），所述减速器（16）通过连接组件（17）连接有卡紧块（18），所述卡紧块（18）嵌入至卡紧 槽（10）内，所述装置外壳（1）和固定盒（2）之间连接有导向套（19）。
2 .根据权利要求1所述的一种具有防水层手机蓝牙通讯的自动门控制装置，其特征在 于：所述装置外壳（1）的底部固定安装有多个第一安装板（3），所述第一安装板（3）的内部开 设有多个第一安装孔（4），所述固定盒（2）的底部固定安装有多个第二安装板（5），所述第二 安装板（5）的内部开设有多个第二安装孔（6）。
(51)Int .Cl . E05F 15/77(2015 .01) E05F 15/70(2015 .01) E06B 7/28(2006 .01)
(10)授权公告号 CN 209704322 U (45)授权公告日 2019.11.29
( 54 )实用新型名称 一种具有防水层手机蓝牙通讯的自动门控
说 明 书
1/3 页
一种具有防水层手机蓝牙通讯的自动门控制装置
技术领域 [0001] 本实用新型涉及控制装置领域，特别涉及一种具有防水层手机蓝牙通讯的自动门 控制装置。
背景技术 [0002] 控制装置是指由控制主体、控制客体和控制媒体组成的具有自身目标和功能的管 理装置 ，控制装置普遍存在于各种各样的生活当中 ，具有防 水层手机蓝牙通讯的自 动门 控 制装置是一种具有防水层的通过蓝牙传输的自动门控制装置；现有的具有防水层手机蓝牙 通讯的自 动门 控 制装置在使 用时 存在一定的 弊端 ，自 动门 控 制装置 在安装时 不能 方便定 位，自动门控制装置内部的元件不易检修。
3 .根据权利要求2所述的一种具有防水层手机蓝牙通讯的自动门控制装置，其特征在 于：所述定位套（8）的内部开设有与定位杆（7）相匹配的定位槽，所述定位杆（7）嵌入至定位 套（8）的内部。
4 .根据权利要求1-3中任一所述的一种具有防水层手机蓝牙通讯的自动门控制装置， 其特征在于：所述快拆
制装置 ( 57 )摘要
本实 用新型公 开了一 种具 有防 水 层手机蓝 牙通讯的自动门控制装置，包括装置外壳和固定 盒，所述装置外壳的一侧外表面固定安装有多个 定位杆，所述固定盒的一侧外表面固定安装有多 个定位套 ，所述装置外壳的顶部连接有快拆机 构 ，所述固定盒的内部开设有卡紧槽 ，所述装置 外壳的内部靠近中间位置固定安装有中央控制 模块，所述装置外壳的内部靠近中央控制模块的 一侧位置固定安装有电源组件和蓝牙模块，所述 装置外壳的内 部靠近中央控 制模块的 另一 侧位 置固定安装有电机驱动模块。本实用新型所述的 一种具有防水层手机蓝牙通讯的自动门控制装 置 ，能 够方便控 制装置快速准 确的 安装 ，且能 够 方便对装置外壳内部的元件进行检修。
6 .根据权利要求1、2、3和5中任一所述的一种具有防水层手机蓝牙通讯的自动门控制 装置 ，其特征在于 ：所述电 源组件（12）和蓝牙模块（13）的 输出端均与中央控 制模块（11）的 输入端电 性连接 ，所述中央控 制模块（11）的 输出端与电 机驱 动模块（14）的 输入端电 性连 接。
2
CN 209704322 U
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920073729 .X
(22)申请日 2019 .01 .17
(73)专利权人 深圳市易雷特科技有限公司 地址 518111 广东省深圳市龙岗区平湖街 道辅城坳社区辅城坳工业区A5栋厂房 和A58栋
(72)发明人 王衍顺
实用新型内容 [0003] 本实用新型的主要目的在于提供一种具有防水层手机蓝牙通讯的自动门控制装 置，可以有效解决背景技术中自动门控制装置在安装时不能方便定位和内部的元件不易检 修的问题。 [0004] 为实现上述目的，本实用新型采取的技术方案为： [0005] 一种具有防水层手机蓝牙通讯的自动门控制装置，包括装置外壳和固定盒，所述 装置外壳的一侧外表面固定安装有多个定位杆，所述固定盒的一侧外表面固定安装有多个 定位套，所述装置外壳的顶部连接有快拆机构，所述固定盒的内部开设有卡紧槽，所述装置 外壳的内部靠近中间位置固定安装有中央控制模块，所述装置外壳的内部靠近中央控制模 块的一侧位置固定安装有电源组件和蓝牙模块，所述装置外壳的内部靠近中央控制模块的 另一 侧位置固定安装有电 机驱 动模块 ，所述电 机驱 动模块通过传动轴连接有减速器 ，所述 减速器通过连接组件连接有卡紧块 ，所述卡紧块嵌入至卡紧槽内 ，所述装置外壳 和固定盒 之间连接有导向套。 [0006] 优选的，所述装置外壳的底部固定安装有多个第一安装板，所述第一安装板的内 部开设有多个第一安装孔 ，所述固定盒的 底部固定安装有多个第二安装板 ，所述第二安装 板的内部开设有多个第二安装孔。 [0007] 优选的，所述定位套的内部开设有与定位杆相匹配的定位槽，所述定位杆嵌入至 定位套的内部。 [0008] 优选的，所述快拆机构包括快拆板、提手和螺纹销。 [0009] 优选的，所述装置外壳的内部开设有与螺纹销相匹配的螺纹槽，所述快拆板嵌设 在装置外壳的 顶部位置 ，所述提手固定于快拆板的 上表面 ，所述螺纹 销贯穿于快拆板的内 部，所述快拆板通过螺纹销与螺纹槽相互啮合与装置外壳螺纹连接。 [0010] 优选的 ，所述电源组件和蓝牙模块的输出端均与中央控制模块的输入端电性连 接，所述中央控制模块的输出端与电机驱动模块的输入端电性连接。 [0011] 与现有技术相比 ，本实用新型具有如下有益效果：该具有防水层手机蓝牙通讯的
权利要求书1页 说明书3页 附图2页
CN 209704322 U
CN 209704322 U
权 利 要 求 书
1/1 页
1 .一种具有防水层手机蓝牙通讯的自动门控制装置，其特征在于：包括装置外壳（1）和 固定盒（2），所述装置外壳（1）的一侧外表面固定安装有多个定位杆（7），所述固定盒（2）的 一侧外表面固定安装有多个定位套（8），所述装置外壳（1）的顶部连接有快拆机构（9），所述 固定盒（2）的内部开设有卡紧槽（10），所述装置外壳（1）的内部靠近中间位置固定安装有中 央控制模块（11），所述装置外壳（1）的内部靠近中央控制模块（11）的一侧位置固定安装有 电源组件（12）和蓝牙模块（13），所述装置外壳（1）的内部靠近中央控制模块（11）的另一侧 位置固定安装有电机驱动模块（14），所述电机驱动模块（14）通过传动轴（15）连接有减速器 （16），所述减速器（16）通过连接组件（17）连接有卡紧块（18），所述卡紧块（18）嵌入至卡紧 槽（10）内，所述装置外壳（1）和固定盒（2）之间连接有导向套（19）。
2 .根据权利要求1所述的一种具有防水层手机蓝牙通讯的自动门控制装置，其特征在 于：所述装置外壳（1）的底部固定安装有多个第一安装板（3），所述第一安装板（3）的内部开 设有多个第一安装孔（4），所述固定盒（2）的底部固定安装有多个第二安装板（5），所述第二 安装板（5）的内部开设有多个第二安装孔（6）。
(51)Int .Cl . E05F 15/77(2015 .01) E05F 15/70(2015 .01) E06B 7/28(2006 .01)
(10)授权公告号 CN 209704322 U (45)授权公告日 2019.11.29
( 54 )实用新型名称 一种具有防水层手机蓝牙通讯的自动门控
说 明 书
1/3 页
一种具有防水层手机蓝牙通讯的自动门控制装置
技术领域 [0001] 本实用新型涉及控制装置领域，特别涉及一种具有防水层手机蓝牙通讯的自动门 控制装置。
背景技术 [0002] 控制装置是指由控制主体、控制客体和控制媒体组成的具有自身目标和功能的管 理装置 ，控制装置普遍存在于各种各样的生活当中 ，具有防 水层手机蓝牙通讯的自 动门 控 制装置是一种具有防水层的通过蓝牙传输的自动门控制装置；现有的具有防水层手机蓝牙 通讯的自 动门 控 制装置在使 用时 存在一定的 弊端 ，自 动门 控 制装置 在安装时 不能 方便定 位，自动门控制装置内部的元件不易检修。
3 .根据权利要求2所述的一种具有防水层手机蓝牙通讯的自动门控制装置，其特征在 于：所述定位套（8）的内部开设有与定位杆（7）相匹配的定位槽，所述定位杆（7）嵌入至定位 套（8）的内部。
