浅谈出厂水电磁流量计的校检技术

如何验证电磁流量计流量计技术指标由于电磁流量计必需是在线连续使用，几乎不可能拆除再运输到国家计量检测中心进行检定。

因此，对于现场使用的大口径电磁流量计的精度验证是很有必要的。

电磁流量计的精度验证对于电磁流量计的管理，保证其精准明确度和牢靠性，积累原始的比对数据，做日后的验证和核对也是特别有用的。

电磁流量计的精度验证可利用清水池容积和电磁流量计校验设备。

对电磁流量计精度进行全面验证，以确定电磁流量计在水厂应用过程中的精度，确保计量数据真实可信或是否更换电磁流量计。

1.接受目测法和仪表法，用GS8检查传感器的励磁线圈阻值、信号线之间的绝缘电阻、接地电阻等项目是否符合出厂前的标准，电磁流量计转换器零点、输出电流等是否充分精度要求。

实在检测方法为：（1）测量励磁线圈阻值判定励磁线圈是否有匝间短路现象（测线号“7”与“8”之间的电阻值），电阻值应在30欧～170欧之间。

若电阻与出厂记录相同，则认为线圈良好，进而间接评估电磁流量计传感器的磁场强度未发生变化。

（2）测量励磁线圈对地（测线号“1”和“7”或“8”）绝缘电阻来判定传感器是否受潮，电阻值应大于20兆欧。

（3）测量电极与液体接触电阻值（测线号“1”和“2”及“1”和“3”），间接评估电极、衬里层表面大体情形。

如电极表面和衬里层是否附着沉积层，沉积层是具有导电性还是绝缘性。

它们之间的电阻值应在1千欧～1兆欧之间，并且线号“1”和“2”及“1”和“3”的电阻值应大致对称。

（4）关闭管路上的阀门，检查电磁流量计在充分液体且液体无流动的情况下的整机零点。

视情况作适当的调整。

（5）检查信号电缆、励磁电缆各芯线的绝缘电阻，检查屏蔽层是否完好。

（6）使用GS8校验仪器，测试转换器的输出电流。

当给定零流量时，输出电流应为：4.00mA；当给定100%流量时，输出电流应为：20.00mA。

输出电流值的误差应优于1.5%。

（7）测试励磁电流值（转换器端子“7”和“8”之间），励磁电流正负值应在规定的范围，大致为137（5%）mA。

电磁流量计检定工作中的常见问题与解决方法摘要：电磁流量计具有压力损失小、流量测量范围大、适用管径范围广、精度高的优点。

它们广泛用于工业生产中的水流和泥浆流量测量，包括许多重要的贸易交接场合。

因此，无论是从管理还是技术角度来看，流量计都需要定期可追溯，以确保其准确性。

由于电磁流量计是一种典型的电子流量计，电子产品中存在部件老化、参数漂移等问题，在检定过程中经常遇到，需要解决。

关键词：电磁流量计检定工作；常见问题；解决方法1电磁流量计检定工作存在的问题1.1法律意识淡薄由于相关设计部门缺乏法律概念，一些超过更换期限的检测设备在计量检定过程中仍在使用，导致网络资源消耗相对较大。

相关计量单位必须进行认真的日常维护和定期维护，但超负荷使用的机械设备仍长期存在。

例如，在医疗机构的运营中，使用的一些检测仪器无法得到及时有效的日常维护，很可能导致患者得不到有效的抢救，从而影响人类的生命和身心健康。

一些制造企业在加工其包装定量分析设备的过程中，没有按照相关法律标准对测量设备进行指导性测试，这可能导致定量分析和加工产品无法确保其符合规范和标准，导致加工产品经常不合格，危及公司声誉，阻碍公司持续稳定的发展趋势。

此外，相关执法机构专业检验计量检定机构的计量检测工作规范、规范，但监管不力，无法更好地发挥法律作用。

在检查和施工过程中，他们经常受到现场人员的拒绝检查或干扰。

1.2电磁流量计器具遭雷电击电磁流量计在使用过程中，经常会遇到雷电天气，配电线路会瞬间产生大电流和浪涌电压，对仪器造成损坏。

仪表板的雷击损坏通常包括以三种方式攻击配电线路，即电源插头、传感器转换器平台流量数据信号和励磁线路。

分析导致雷电损坏的部件，以及产生导致故障的大磁感应电流和浪涌电压，通常是从主控制室开关配电线路引入的。

由其他两条配电线路引起的常见故障相对较少，这不仅会导致电磁流量计出现异常，还会导致控制室的其他仪表板出现故障。

1.3不合格的电磁流量计安装为了保证电磁流量计的稳定性和准确性，有必要按照相关规定的要求安装电磁流量计，以确保电磁流量计有更好的接地装置。

电磁流量计的检查内容及操作规程电磁流量计的检查内容电磁流量计传统的定期维护检查是将流量传感器卸下管线清扫和检查，然后实施流量校准。

为削减流量传感器从管道上卸装损伤衬里，先在管线上测量绝缘电阻等推断有无异常现象，再决议下一步是否卸下管线检查或实流流量校准。

一般有条件的（真正贯彻ISO9001质量管理体系）企业大致检查方式为：（1）1/3只作在线检查；（2）1/3卸下管线做接液部位清扫后检查；（3）1/3离线作流量校准。

检查内容：检查电磁流量计，除零点检查外，还将流量传感器、转换器和连接电缆分开进行。

1、整机零点检查整机零点检查的技术要求是：流量传感器测量管充分液体且无流动，这在很多企业现场不具备条件而放弃整机的零点检查和调整，但可转而对转换器作单独的零点检查和调整。

从技术上讲，这必需在传感器检查完毕后且保证传感器励磁回路和信号回路的绝缘电阻正常（均包含电缆）的前提下才有实际意义，否则整机就不能正常运行。

通常转换器单独零点为负值，数值也很小；假如其确定值大于满量程的5%就需要先做检查，待确认原因后再作调整。

通常情况下电磁流量计整机的零点和转换器单独的零点差异值小于1%。

大于5%的零点差异值有很多情况是用户在管道阀门关闭不良情况下进行不正确调零操作所致。

2、连接电缆检查该项检查内容是检查信号线与励磁线各芯导通和绝缘电阻，检查各屏蔽层接地是否完好。

3、转换器检查该项检查内容是用通用仪表以及流量计型号相匹配的模拟信号器代替传感器供应流量信号进行调零和校准。

校准包括零点检查和调整、设定值检查、励磁电流测量、电流/频率输出检查等。

需要注意的是：检查项目要与上一次检查值（或出厂值）进行比较，分析其是否有变化或变化是否符合原计量要求。

4、流量传感器检查该项检查内容是：通过对励磁线圈的检查和检查转换器所测得的励磁电流以间接评价磁场强度是否变化；测量电极接液电阻以评估电极表面受污秽和衬里附着层情形；检查各部位绝缘电阻以判定零件劣化程度以评估是否会引入干扰。

电磁流量计的校准及工作原理电磁流量计的校准一、电磁流量计校按时间和校准点评定仪表性能时的校准点一般规定为：对A类仪表，校准点应包括qmin，0.07qmax,0.15qmax,0.25qmax,0.4qmax,0.7qmax和qmax,当后几个校准点流量小于qmin时，此校准点可不计。

对B类仪表（指输出模拟信号或可直接显示瞬时流量的电磁流量计），校准点应包括qmin和qmax在内的至少5个检定点，且均匀分布。

每次测量时间应不少于装置允许的最短测量时间，最短时间一般应不少于30s，且对A类仪表（指带频率输出的电磁流量计，带频率输出的插入式电磁流量计）应保证一次检定中流量计输出的脉冲数的相对误差确定值不大于被检流量计重复性的1/3、非评定仪表性能校准（如制造厂出厂校准）时，可规定较少校准点。

二、校准次数和校准周期校准周期：检定规程JJG198－94《速度式流量计检定规程》规定精准度为0.1、0.2、0.5级的流量计，其校准周期为半年。

对精准度低于0.5级的电磁流量计，一般规定校准周期为二年，也有较长周期的。

此外，有些场所在实际操作中要严格按规程做特别困难。

例如，大口径电磁流量计安装拆卸困难，实际上在周期校准中很难实现实流校准,常常接受在线周期检定和检查。

标准次数：每个校准点至少校准三次。

对0.1级、0.2级流量计，每个校准点至少校准六次。

三、校准的步骤1.按进行检定试验的管路口径及流量大小，选择相应的水泵；2.如系统接受压缩空气动力，开启空压机，达到系统要求的气源压力，以保证换向器的快速切换和夹表器的正常工作；3.流量计正确安装联线后，应依照检定规程的要求通电预热30min左右；4.如接受高位槽水源，应查看稳压水塔的溢流信号是否显现。

在正式试验前，应按检定规程要求，用检定介质在管路系统中循环确定时间，同时检查一下管路中各密封部位有无泄漏现象；5.在开始正式检定前，应使检定介质充分被检流量计传感器，再关断下游阀门进行零位调整；6.在开始检定时，应先打开管路前端的阀门，渐渐开启被检流量计后的阀门，以调整检定点流量。

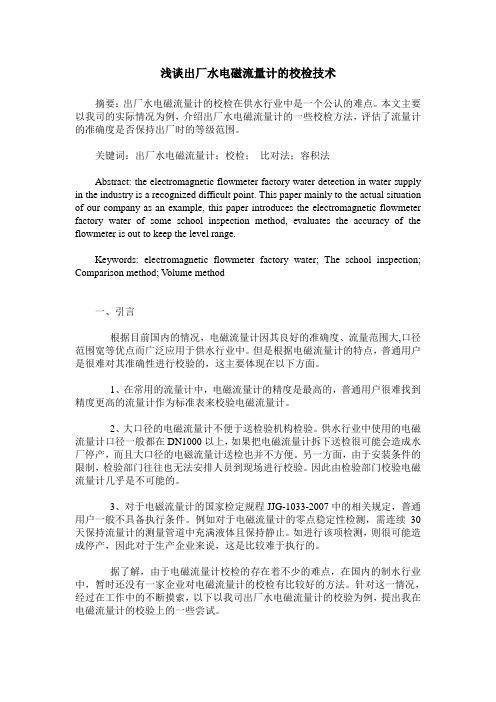

浅谈出厂水电磁流量计的校检技术摘要：出厂水电磁流量计的校检在供水行业中是一个公认的难点。

本文主要以我司的实际情况为例，介绍出厂水电磁流量计的一些校检方法，评估了流量计的准确度是否保持出厂时的等级范围。

关键词：出厂水电磁流量计；校检；比对法；容积法Abstract: the electromagnetic flowmeter factory water detection in water supply in the industry is a recognized difficult point. This paper mainly to the actual situation of our company as an example, this paper introduces the electromagnetic flowmeter factory water of some school inspection method, evaluates the accuracy of the flowmeter is out to keep the level range.Keywords: electromagnetic flowmeter factory water; The school inspection; Comparison method; V olume method一、引言根据目前国内的情况，电磁流量计因其良好的准确度、流量范围大,口径范围宽等优点而广泛应用于供水行业中。

但是根据电磁流量计的特点，普通用户是很难对其准确性进行校验的，这主要体现在以下方面。

1、在常用的流量计中，电磁流量计的精度是最高的，普通用户很难找到精度更高的流量计作为标准表来校验电磁流量计。

2、大口径的电磁流量计不便于送检验机构检验。

供水行业中使用的电磁流量计口径一般都在DN1000以上，如果把电磁流量计拆下送检很可能会造成水厂停产，而且大口径的电磁流量计送检也并不方便。

电磁流量计校验标准电磁流量计是一种广泛应用于工业领域的流量测量设备，它利用法拉第电磁感应原理测量导电液体的流量。

为确保电磁流量计的准确性和可靠性，需要进行定期的校验。

本文将介绍电磁流量计校验的标准、方法以及重要性。

1. 电磁流量计校验的重要性电磁流量计在工业自动化控制系统中广泛应用，其测量准确性直接影响到生产过程的稳定性和质量。

因此，定期对电磁流量计进行校验是确保其性能和可靠性的关键步骤。

校验的目的在于验证仪器的测量精度、稳定性，以及其是否满足工业标准的要求。

2. 电磁流量计校验的标准2.1 国际标准国际上通用的电磁流量计校验标准主要包括：IEC 60076-1：国际电工委员会发布的标准，规定了电磁流量计的性能要求和试验方法。

ISO 4064-1：国际标准化组织发布的标准，主要用于水表和热量表的校验。

ISO 11631：规定了电磁流量计的标定、安装和操作要求。

2.2 国家标准不同国家和地区也可能有自己的电磁流量计校验标准，例如中国的国家标准GB/T 2624-2006《电磁流量计》。

这些标准通常包括对仪器精度、线性度、稳定性、温度影响等方面的具体要求。

3. 电磁流量计校验的方法电磁流量计校验的方法主要包括实验室校验和现场校验两种。

3.1 实验室校验实验室校验通常在专业的校准实验室进行，通过比对电磁流量计的测量结果和标准值，来评估仪器的准确性。

这种方法通常需要将流量计送至实验室，进行精密的标定和测试。

3.2 现场校验现场校验是在流量计实际安装的工业场地进行的。

这种校验方法更接近实际使用环境，但也更为复杂。

常见的现场校验方法包括对比法、回路法和注射法等。

现场校验通常需要专业的技术人员和校验设备。

4. 电磁流量计校验的关键参数在进行电磁流量计校验时，需要关注一些关键的校验参数：4.1 精度精度是衡量电磁流量计性能的关键指标，校验过程中需要验证仪器的测量结果与标准值的一致性。

4.2 线性度线性度表示仪器在不同流量范围内的测量精度，校验时需要检查流量计在整个测量范围内的线性关系。

校准电磁流量计测量数据准确的两种方法介绍就结合对于流量仪表中电磁流量计在实际使用中会出现测量数据不准确。

安徽赛科仪表专业人士介绍为了使电磁流量计在测量中怎么样才能准确的校准测量值。

如果电磁流量计往往没有一个准确测量出流体的流量值会给生产和工作带来很多问题。

其实对于电磁流量计的校准的方法也不难。

经过总结具体有。

直接测量法亦称实流校准法；干法校准是一种间接校准法。

首先，将量值传递给仪表．确定流量标度标记所处的位置(或确定流量标度输出的信号)；其次，调整仪表的输出与标准值(参比值)进行比较．以判别仪表准确度，测定其误差值。

以前流量仪表业内对流量量值传递性质的校准习惯用流量“标定”．水文、水工业内习称“率定”。

用户对判别仪表准确度性质的校准过程称作流量“校验”。

现在这些名称渐趋一致，改用“校准”。

国家授权的流量实验室亦冠名为“流量校准实验室”。

电磁流量计的流量控准有直接测量法和间接测量法两种方法。

直接测量法亦称实流校准法以实际流体流过被校验仪表，再用别的标准装置标准流量计或流量标准计量器具)测出流过流体的流量，与被校仪表的流量值作比较，这种方法有人称作湿法标定(wet calibration)。

实流校准法获得的流量值既可靠又准确，为目前许多流量仪表如电磁流量计、容积式流量计、涡轮流量计、科里奥利质量流量计所采用，而且作为建立标准流量的方法。

制造厂在电磁流量计出厂前均以实流校准法在流量校准标准装置有时简称流量标准装置或流量校准装置)上完成流量量值传递过程。

使用单位对定期检定和检修后的仪表亦要在流量校准标准装置上作实流校准。

流量校准装置是按照有关标准和检定规程建立的，并由国家授权的专门机构认定，能作流量量值传递的装置，是提供流量量值的校准设备，其量值最终可溯源到质量、时问和温度的国家计量基准量。

干法校准是一种间接校准法以测量电磁流量传感器的流通面积等结构尺寸和磁通密度占，计算流量值，获得相应的精确度。

干法校准是在20世纪70年代以解决大口径电磁流量计无法实现实流校准的校准方法。

电磁流量计的检定工作主要内容电磁流量计作为流量检测领域中的一种关键性仪器，在工业生产中应用广泛，因此，其检定工作也显得非常重要。

电磁流量计的检定过程，旨在确保其在工作状态下具有准确性、可靠性的特性，从而保证其长度时间内稳定的精度指标。

本文将从电磁流量计的检定意义、检定方法以及注意事项等方面，做一详细介绍。

检定意义电磁流量计的检定工作旨在调整、维护其工作状态，使其在检定状态下能准确、有效地测量流量。

检定的概念包括校准、检验测试、防误差措施和偏差分析等。

电磁流量计应该具备准确性、稳定性、可靠性、灵敏度、重复性、鲁棒性等特征，这些特征必须得到检定单位的认可并在检定单位的管理下进行相关的检定。

检定方法电磁流量计在使用过程中，需要定期检定，以保证其重要性的特性和精度稳定。

常用的检定方法主要包括定点检测法、气体校正法和误差检测法等。

定点检测法定点检测法又称为点法检测，具体操作方法是在已知的流速下，分别测量不同部位的电磁流量计信号变化。

定点检测法检测时更容易发现测试点之间的误差变化，判断电磁流量计是否具有识别和适应变化的能力。

气体校正法气体校正法是一种物理校正方法，其原理是利用绝缘气体的物理特性来校正电磁流量计。

具体操作方法是在预先准确知道的气体环境下，通过电磁流量计检测得到的实测值和真实值之间的误差，来判断电磁流量计是否需要进行调整或校准操作。

误差检测法误差检测法是通过检测已知流量量时电磁流量计与标准测量设备之间的误差来判断电磁流量计的检定状态。

误差检测法需要利用标准测量设备对电磁流量计进行检测，运用误差曲线法进行判定。

误差曲线法就是通过绘制标准流量设备与电磁流量计实际流量之间的曲线作为误差曲线，判断设备精度是否达标。

注意事项在电磁流量计的检定工作中，需要注意以下事项：时间间隔根据电磁流量计的使用情况和设备精度要求，合理设定电磁流量计的检定时间间隔，为了保证精度，如果在过去的一年内检测到电磁流量计有误差或波动，建议在半年或一季度内对设备进行一次检定，以达到更好的准确性。

电磁流量计在线校验参考流量计技术指标电磁流量计一般出厂时精确度已经由厂家实验室标定。

由于使用于现场，受环境条件、流体特性以及仪表本身如元器件损坏等原因引起仪表运行故障等情况，对于首次安装投运前或长期使用后的流量计有必要进行一次常规的现场校验。

由于电磁流量计的传感器安装在供水管道中，难以拆下送至实验室进行检查，而目前在流量计量范围内，国家和地方对大口径流量计尚未有现场条件下进行在线检验的规程和其它法规文件。

为了保证电磁流量计在首次安装、故障修复以及长期使用后的精度和可靠性，而又不影响日常操作，本公司有以下几点在线校验方法供使用单位参考：1.对流量计励磁线圈进行安全绝缘测试，应大于20MΩ。

2.对DN 1200mm以上的电磁流量计，应测试推动级NB，电流误差不超过12mA。

3.对流量计励磁线圈进行铜电阻测试，应与原出厂值相同(环境温度相同时)。

4.对流量计转换器模拟量输出及频率输出进行测试，观察其线性变化情况，并计算其最大线性误差，应不超过士0.5%。

5.对流量计转换器励磁电流进行测试，观察其输出与转换器原电流的值，误差不超过士0. 25mA o6.对电磁流量计传感器电极对地电阻进行测试，若电阻值在2一20kf之间，并伴有充放电现象，两只电极的电阻相近，则认为好的。

一般我们在测试水、液体选择什么流量计呢?我今天来说一下。

流量计，流量测量，顾名思义是用于各种介质流体测量的仪器仪表。

在工业上、生产上等为了计算各种数据，往往少不了流量大小这个数据，所以流量计的使用是不可或缺的。

因为流量计的使用范围广，测量的条件也都不相同，所以衍生出多种类型的流量计：转子流量计、金属管浮子流量计、电磁流量计、涡街流量计、涡轮流量计、孔板流量计等等。

流量计，可以测量的介质种类也很多，各种液体，各种气体以及蒸汽等等。

但是并不是随便一种流量计都可以测量，根据环境、根据条件，选择合适的流量计才是正确的选择。

流量计测量的介质，主要分为气体和液体。
