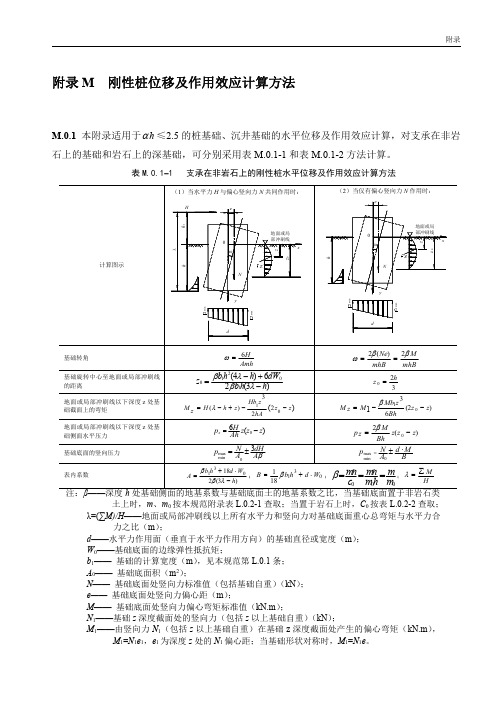

附录附录M刚性桩位移及作用效应计算方法α≤2.5的桩基础、沉井基础的水平位移及作用效应计算，对支承在非岩M.0.1本附录适用于h石上的基础和岩石上的深基础，可分别采用表M.0.1-1和表M.0.1-2方法计算。

表M.0.1-1支承在非岩石上的刚性桩水平位移及作用效应计算方法土上时，m、m0按本规范附录表L.0.2-1查取；当置于岩石上时，C0按表L.0.2-2查取；λ=(∑M)/H——地面或局部冲刷线以上所有水平力和竖向力对基础底面重心总弯矩与水平力合力之比（m）；d——水平力作用面（垂直于水平力作用方向）的基础直径或宽度（m）；W0—基础底面的边缘弹性抵抗矩；b1——基础的计算宽度（m），见本规范第L.0.1条；A0——基础底面积（m2）；N——基础底面处竖向力标准值（包括基础自重）（kN）；e——基础底面处竖向力偏心距（m）；M——基础底面处竖向力偏心弯矩标准值（kN.m）；N1——基础z深度截面处的竖向力（包括z以上基础自重）（kN）；M1——由竖向力N1（包括z以上基础自重）在基础z深度截面处产生的偏心弯矩（kN.m），M1=N1e1，e1为深度z处的N1偏心距；当基础形状对称时，M1=N1e。

表M.0.1-2支承在岩石上的刚性桩水平位移及作用效应计算方法M.0.2为了保证基础在土中有可靠的嵌固，基础侧面水平压力p z 应满足下列条件：123124(tan )cos 34(tan )cos h h p h c p h c γϕηηϕγϕηηϕ⎫≤+⎪⎬≤+⎪⎭（M.0.2）式中:3h p 、h p —相应于3h z =和z=h 深度处的水平压力；ϕ、γ 、c —土的内摩擦角、重度、黏聚力；对透水性土，γ 取浮重度，在验算深度范围内有数层土时，取各层土的加权平均值；η1—系数，对外超静定推力拱桥的墩台η1＝0.7，其他结构体系的墩台η1＝1.0；η2—考虑结构重力在总荷载中所占百分比的系数，g 210.8M Mη=-；M g —结构自重对基础底面重心产生的弯矩；M —全部荷载对基础底面重心产生的总弯矩。

5.2 桩基竖向承载力计算5.2.1桩基竖向承载力计算应符合下列要求：1 荷载效应标准组合：轴心竖向力作用下N K≤R（5.2.1-1）偏心竖向力作用下除满足上式外，尚应满足下式的要求：N Kmax≤1.2R（5.2.1-2）2 地震作用效应和荷载效应标准组合：轴心竖向力作用下N EK≤1.25R（5.2.1-3）偏心竖向力作用下，除满足上式外，尚应满足下式的要求：N EKmax≤1.5R（5.2.1-4）式中N k——荷载效应标准组合轴心竖向力作用下，基桩或复合基桩的平均竖向力；N kmax——荷载效应标准组合偏心竖向力作用下，桩顶最大竖向力；N Ek——地震作用效应和荷载效应标准组合下，基桩或复合基桩的平均竖向力；N Ekmax——地震作用效应和荷载效应标准组合下，基桩或复合基桩的最大竖向力；R——基桩或复合基桩竖向承载力特征值。

5.2.2单桩竖向承载力特征值应按下式确定：R a＝Q uk/K （5.2.2）式中Q uk——单桩竖向极限承载力标准值；K——安全系数，取 K＝2。

5.2.3对于端承型桩基、桩数少于 4 根的摩擦型柱下独立桩基、或由于地层土性、使用条件等因素不宜考虑承台效应时，基桩竖向承载力特征值应取单桩竖向承载力特征值。

5.2.4对于符合下列条件之一的摩擦型桩基，宜考虑承台效应确定其复合基桩的竖向承载力特征值：1上部结构整体刚度较好、体型简单的建（构）筑物；2对差异沉降适应性较强的排架结构和柔性构筑物；3按变刚度调平原则设计的桩基刚度相对弱化区；4软土地基的减沉复合疏桩基础。

5.2.5考虑承台效应的复合基桩竖向承载力特征值可按下列公式确定：不考虑地震作用时R＝R a＋ηc f ak A c（5.2.5-1）考虑地震作用时R＝R a＋ζaηc f ak A c/1.25 （5.2.5-2）A c＝(A－nA ps)/n （5.2.5-3）式中ηc——承台效应系数，可按表 5.2.5 取值；f ak——承台下 1/2 承台宽度且不超过 5m 深度范围内各层土的地基承载力特征值按厚度加权的平均值；A c——计算基桩所对应的承台底净面积；A ps——为桩身截面面积；A——为承台计算域面积。
