在建筑工程中,单桩竖向承载力特征值1200kn是一个十分重要的概念。
它直接关系到工程的稳定性和安全性。
在本文中,我们将深入探讨单桩竖向承载力特征值1200kn的相关内容,包括其定义、计算方法、影响因素以及工程应用。
一、单桩竖向承载力特征值1200kn的定义单桩竖向承载力特征值1200kn指的是桩的竖向承载能力的特征值,是指在一定的可靠度水平下,桩的竖向承载能力的最小值。
通常以单位载荷下桩的竖向沉降或位移来表示。
在工程设计中,确定单桩竖向承载力特征值1200kn是十分重要的,它直接关系到桩基工程的稳定性和安全性。
二、计算方法在计算单桩竖向承载力特征值1200kn时,通常可以采用静力荷载试验、动力触发试验、静力触发试验等方法,通过测试得到桩的受力性能参数,再通过相应的计算方法得到单桩的竖向承载力特征值。
在实际工程中,可以根据桩的类型、地质条件、荷载大小等因素选择合适的计算方法,确保得到准确可靠的结果。
三、影响因素单桩竖向承载力特征值1200kn受到多种因素的影响,主要包括桩的类型、土壤的性质、荷载的大小、桩的长度和直径等方面。
不同的因素对承载力特征值的影响程度不同,因此在工程设计中需要综合考虑这些因素,确保得到合理、准确的承载力特征值。
四、工程应用单桩竖向承载力特征值1200kn在实际工程中具有重要的应用价值。
在基础设计、桥梁工程、港口工程等领域,都需要准确地确定单桩的竖向承载力特征值,以保证工程的稳定性和安全性。
通过合理的计算和分析,可以为工程设计提供可靠的数据支持,为工程建设提供保障。
五、个人观点和理解在我看来,单桩竖向承载力特征值1200kn是桩基工程设计中的重要参数,它直接关系到工程的稳定性和安全性。
在实际工程中,我们需要通过科学的测试和分析方法,准确地确定承载力特征值,为工程设计和建设提供可靠的数据支持。
我们也需要不断地改进和完善计算方法,以适应不断变化的工程需求。
总结回顾通过本文的讨论,我们对单桩竖向承载力特征值1200kn有了更深入的了解。
单桩承载力验算一、土层分布情况二、单桩竖向承载力特征值桩端持力层为全风化花岗岩,按《建筑桩基技术规范》(JGJ94-2008),中性点深度比l n /l 0=,桩周软弱土层下限深度l 0=,则自桩顶算起的中性点深度l n =。
根据规范可知,该处承载力特征值只计中性点以下侧阻值及端阻值。
kN l q u A q Q i sik p pk 3976)613021.712(1141600uk =⨯+⨯⨯⨯+⨯⨯=+=∑ππkN Q K R uk a 19883894211=⨯== 三、单桩负摩阻力第一层路堤填土和杂填土自重引起的桩周平均竖向有效应力: 地下水以上部分:Pa k 93.6594.6192111=⨯⨯=σ; 地下水以下部分:Pa k 06.1396.1)1019(2194.61912=⨯-⨯+⨯=σ; 则kPa 20512111=+=σσσ;第二层淤泥自重引起的桩周平均竖向有效应力:kPa 26.182)54.863.21()105.15(216.1)1019(94.6192=-⨯-⨯+⨯-+⨯=σ; ;,故取kPa q kPa kPa q n s n n s 24245.612053.01111=>=⨯==σξ ;,故取kPa q kPa kPa q n s n n s 121245.3626.1822.01222=>=⨯==σξ 对于单桩基础,不考虑群桩效应则1n =η;基桩下拉荷载:kN l q u Q n i i n si n ng1137))54.863.21(1254.824(10.11=-⨯+⨯⨯⨯⨯==∑=πη 四、单桩分担面积上的荷载kN N 720)2520(44k =+⨯⨯=五、验算N R N Q N a n k 1988k 185********g k =<=+=+故单桩承载力满足要求。
按照摩擦性桩验算: kN l q u A q Q i sik p pk 2752)313021.712(1141600uk =⨯+⨯⨯⨯+⨯⨯=+=∑ππkN Q K R uk a 137********=⨯== kN N 720)2520(44k =+⨯⨯= a R N <k故单桩承载力满足要求。
单桩承载力的确定单桩承载力的确定1.单桩竖向承载力特征值Ra的确定新的《建筑桩基技术规范》(JGJ 94- 2008)已经出版,主要根据该规范的有关规定确定单桩竖向承载力特征值Ra。
1.1 基本定义Ra=Q UK/KRa—单桩竖向承载力特征值,Q UK—单桩竖向极限承载力标准值,K—安全系数,取K=2。
1.2 单桩竖向极限承载力标准值确定的基本原则1.2.1 设计采用的单桩竖向极限承载力标准值应符合下列规定:(1)设计等级为甲级的建筑桩基,应通过单桩静载试验确定;(2)设计等级为乙级的建筑桩基,当地质条件简单时,可参照地质条件相同的试桩资料,结合静力触探等原位测试和经验参数综合确定;其余均应通过单桩静载试验确定;(3)设计等级为丙级的建筑桩基,可根据原位测试和经验参数确定。
1.2.2 单桩竖向极限承载力标准值、极限侧阻力标准值和极限端阻力标准值应按下列规定确定:(1)单桩竖向静载试验应按现行行业标准《建筑基桩检测技术规范》JGJ 106 执行;(2)对于大直径端承型桩,也可通过深层平板(平板直径应与孔径一致)载荷试验确定极限端阻力;(3)对于嵌岩桩,可通过直径为0.3m 岩基平板载荷试验确定极限端阻力标准值,也可通过直径为0.3m 嵌岩短墩载荷试验确定极限侧阻力标准值和极限端阻力标准值;(4)桩的极限侧阻力标准值和极限端阻力标准值宜通过埋设桩身轴力测试元件由静载试验确定。
并通过测试结果建立极限侧阻力标准值和极限端阻力标准值与土层物理指标、岩石饱和单轴抗压强度以及与静力触探等土的原位测试指标间的经验关系,以经验参数法确定单桩竖向极限承载。
1.3 单桩竖向极限承载力标准值确定的基本方法1.3.1 原位测试法《建筑桩基技术规范》(JGJ 94- 2008)推荐的原位测试方法是静力触探,包括单桥和双桥两种,采用单桥静力触探的p s值确定极限侧阻力和端阻力标准值时计算过程较为复杂,且与经验参数法对比性较差,因此建议采用双桥静力触探的q s及f s确定极限端阻力及极限侧阻力较为适宜。
单桩竖向承载力特征值计算公式单桩竖向承载力特征值计算公式是一种用于估算土层中单桩竖向承载力的标准公式,它可以帮助工程人员快速有效地评估桩末端的竖向承载力。
根据桩的不同形式,单桩竖向承载力特征值计算公式也有不同的形式,主要分为钢筋混凝土桩、钢管桩、木桩三种。
1.钢筋混凝土桩:单桩竖向承载力特征值计算公式为F=0.2Qt×B×D,其中Qt表示桩顶部抗压强度,B表示桩的直径或边长,D表示桩的基底高度。
2.钢管桩:单桩竖向承载力特征值计算公式为F=0.3Qt×D×L,其中Qt表示桩顶部抗拔强度,D表示桩的外径,L表示桩的基底高度。
3.木桩:单桩竖向承载力特征值计算公式为F=0.5Qt×B×D,其中Qt表示桩顶部抗压强度,B表示桩的直径或边长,D表示桩的基底高度。
以上三种桩类型的竖向承载力特征值计算公式不仅反映桩的基础地基条件,还反映桩体结构自身的特性,可以作为建立桩体竖向承载力的重要参考依据。
在计算桩体竖向承载力时,单桩竖向承载力特征值计算公式可以帮助工程人员简化复杂的地质条件和桩体结构影响因素,从而快速有效地确定桩末端的竖向承载力。
在计算桩体竖向承载力时,如果某一项因素出现异常,如桩体结构出现裂缝,此时,工程人员还需要结合实际情况加以修正,以确保桩末端的竖向承载力的精确性。
另外,为了更好地确定桩末端的竖向承载力,还需要对桩体施工过程中发生的变化进行及时跟踪,如桩基础下沉或倾斜度发生变化等。
如果检测发现变化超出了可接受范围,则需要及时采取措施调整桩体竖向承载力,以确保其安全性。
总之,单桩竖向承载力特征值计算公式可以帮助工程人员快速有效地评估桩末端的竖向承载力,并且在计算过程中要结合实际情况加以修正,以确保桩末端的竖向承载力的精确性。
此外,还需要对桩体施工过程中发生的变化进行及时跟踪,以确保桩末端的竖向承载力的安全性。
单桩承载力验算一、土层分布情况二、单桩竖向承载力特征值桩端持力层为全风化花岗岩,按《建筑桩基技术规范》(JGJ94-2008),中性点深度比l n /l 0=0.75,桩周软弱土层下限深度l 0=28.84m ,则自桩顶算起的中性点深度l n =21.63m 。
根据规范可知,该处承载力特征值只计中性点以下侧阻值及端阻值。
kN l q u A q Q i sik p pk 3976)613021.712(1141600uk =⨯+⨯⨯⨯+⨯⨯=+=∑ππkN Q K R uk a 19883894211=⨯== 三、单桩负摩阻力第一层路堤填土和杂填土自重引起的桩周平均竖向有效应力: 地下水以上部分:Pa k 93.6594.6192111=⨯⨯=σ; 地下水以下部分:Pa k 06.1396.1)1019(2194.61912=⨯-⨯+⨯=σ; 则kPa 20512111=+=σσσ;第二层淤泥自重引起的桩周平均竖向有效应力:kPa 26.182)54.863.21()105.15(216.1)1019(94.6192=-⨯-⨯+⨯-+⨯=σ; ;,故取kPa q kPa kPa q n s n n s 24245.612053.01111=>=⨯==σξ ;,故取kPa q kPa kPa q n s n n s 121245.3626.1822.01222=>=⨯==σξ 对于单桩基础,不考虑群桩效应则1n =η;基桩下拉荷载:kN l q u Q n i i n si n ng1137))54.863.21(1254.824(10.11=-⨯+⨯⨯⨯⨯==∑=πη 四、单桩分担面积上的荷载kN N 720)2520(44k =+⨯⨯=五、验算N R N Q N a n k 1988k 185********g k =<=+=+故单桩承载力满足要求。
按照摩擦性桩验算: kN l q u A q Q i sik p pk 2752)313021.712(1141600uk =⨯+⨯⨯⨯+⨯⨯=+=∑ππkN Q K R uk a 137********=⨯== kN N 720)2520(44k =+⨯⨯= a R N <k故单桩承载力满足要求。
可编写可改正单桩竖向承载力特点值按《建筑桩基技术规范》JGJ94 -2008 第条公式计算:R a=Q uk/K式中:R a——单桩竖向承载力特点值;Q uk——单桩竖向极限承载力标准值;K——安全系数,取K=2。
1.一般桩的经验参数法此方法合用于除预制混凝土管桩之外的单桩。
按JGJ94-2008 规范中第条公式计算:式中:Q sk——总极限侧阻力标准值;Q pk——总极限端阻力标准值;u——桩身周长;l i——桩周第i层土的厚度;A p——桩端面积;q sik——桩侧第i层土的极限侧阻力标准值;参照JGJ94-2008规范表取值,用户需在地质资料土层参数中设置此值;关于端承桩取q sik=0;q pk——极限端阻力标准值,参照JGJ94-2008 规范表 2 取值,用户需在地质资料土层参数中设置此值;关于摩擦桩取q pk=0;2.大直径人工挖孔桩( d≥800mm)单桩竖向极限承载力标准值的计算此方法合用于大直径( d≥800mm)非预制混凝土管桩的单桩。
按JGJ94-2008 规范第条公式计算:可编写可改正式中:Q sk——总极限侧阻力标准值;Q pk——总极限端阻力标准值;q sik——桩侧第i层土的极限侧阻力标准值,可按JGJ94-2008 规范中表取值,用户需 1 取值,用户需在地质资料土层参数中设置此值;关于扩底桩变截面以上2d 范围不计侧阻力;关于端承桩取q sik=0;q pk——桩径为800mm极限端阻力标准值,可按JGJ94-2008 规范中表 1 取值;用户需在地质资料土层参数中设置此值;关于摩擦桩取qpk=0;ψsi,ψp——大直径桩侧阻、端阻尺寸效应系数,按JGJ94-2008 表取值;u ——桩身周长。
3.钢管桩单桩竖向极限承载力标准值的计算按 JGJ 94-2008 规范第条公式计算:式中:Q sk——总极限侧阻力标准值;Q pk——总极限端阻力标准值;q sik——桩侧第i层土的极限侧阻力标准值,可按JGJ94-2008 规范中表1 取值,用户需在地质资料土层参数中设置此值;关于端承桩取q sik=0;q pk——极限端阻力标准值,可按JGJ94-2008 规范中表取值;用户需在地质资料土层参数中设置此值;关于摩擦桩取q pk=0;l i——桩周第i层土的厚度;可编写可改正u ——桩身周长;A j——空心桩端净面积面积;A p1——空心桩敞口面积;λp——桩端土塞效应系数。

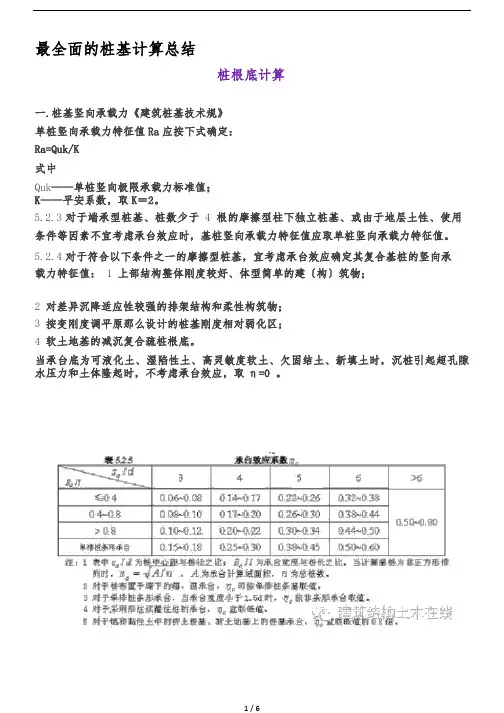

最全面的桩基计算总结桩根底计算一.桩基竖向承载力《建筑桩基技术规》单桩竖向承载力特征值Ra应按下式确定:Ra=Quk/K式中Quk——单桩竖向极限承载力标准值;K——平安系数,取K=2。
5.2.3对于端承型桩基、桩数少于4根的摩擦型柱下独立桩基、或由于地层土性、使用条件等因素不宜考虑承台效应时,基桩竖向承载力特征值应取单桩竖向承载力特征值。
5.2.4对于符合以下条件之一的摩擦型桩基,宜考虑承台效应确定其复合基桩的竖向承载力特征值: 1 上部结构整体刚度较好、体型简单的建〔构〕筑物;2 对差异沉降适应性较强的排架结构和柔性构筑物;3 按变刚度调平原那么设计的桩基刚度相对弱化区;4 软土地基的减沉复合疏桩根底。
当承台底为可液化土、湿陷性土、高灵敏度软土、欠固结土、新填土时,沉桩引起超孔隙水压力和土体隆起时,不考虑承台效应,取η=0 。
单桩竖向承载力标准值确实定:方法一:原位测试1.单桥探头静力触探〔仅能测量探头的端阻力,再换算成探头的侧阻力〕计算公式见《建筑桩基技术规》2.双桥探头静力触探〔能测量探头的端阻力和侧阻力〕计算公式见《建筑桩基技术规》方法二:经历参数法1.根据土的物理指标与承载力参数之间的关系确定单桩承载力标准值《建筑桩基技术规》2.当确定大直径桩(d>800mm〕时,应考虑侧阻、端阻效应系数,参见钢桩承载力标准值确实定:1.侧阻、端阻同混凝土桩阻力,需考虑桩端土塞效应系数;参见混凝土空心桩承载力标准值确实定:1.侧阻、端阻同混凝土桩阻力,需考虑桩端土塞效应系数;参见嵌岩桩桩承载力标准值确实定:1.桩端置于完整、较完整基岩的嵌岩桩单桩竖向极限承载力,由桩周土总极限侧阻力和嵌岩段总极限阻力组成。
后注浆灌注桩承载力标准值确实定:1.承载力由后注浆非竖向增强段的总极限侧阻力标准值、后注浆竖向增强段的总极限侧阻力标准值,后注浆总极限端阻力标准值;特殊条件下的考虑液化效应:对于桩身周围有液化土层的低承台桩基,当承台底面上下分别有厚度不小于1.5m、1.0m 的非液化土或非软弱土层时,可将液化土层极限侧阻力乘以土层液化折减系数计算单桩极限承载力标准值。
单桩竖向承载力特征值1200kn
摘要:
1.单桩竖向承载力特征值的定义
2.单桩竖向承载力特征值的计算方法
3.单桩竖向承载力特征值的应用
4.静载试验在确定单桩竖向承载力特征值中的作用
5.桩身承载力控制极限承载力的工程桩试验方法
正文:
一、单桩竖向承载力特征值的定义
单桩竖向承载力特征值是指静载试验测定的单桩压力变形曲线线形变形段内规定的变形所对应的压力值。
它反映了单桩在竖向荷载作用下所能承受的最大荷载,是桩基设计中一个重要的参数。
二、单桩竖向承载力特征值的计算方法
《建筑地基基础设计规范》(GB 50007-2011)确定了单桩竖向承载力特征值的计算方法,主要采用静载试验法。
静载试验是通过对桩施加竖向压力,观测桩身应力和应变变化,从而确定单桩竖向承载力特征值的试验方法。
三、单桩竖向承载力特征值的应用
单桩竖向承载力特征值在桩基设计中具有重要作用,可用于确定桩的设计承载力、桩的数量、桩的布置等。
此外,它还可用于对工程桩的承载力进行抽样检验和评价,以确保桩基工程的质量。
四、静载试验在确定单桩竖向承载力特征值中的作用
静载试验是确定单桩竖向承载力特征值的重要手段。
通过静载试验,可以
模拟桩在实际工作条件下的受力情况,从而更准确地确定单桩竖向承载力特征值。
五、桩身承载力控制极限承载力的工程桩试验方法
对于以桩身承载力控制极限承载力的工程桩,静载试验应加载至承载力设计值的1.5-2 倍。
这样可以确保桩在实际工作中能够承受设计荷载,并且有一定的安全储备。
单桩竖向承载力特征值按《建筑桩基技术规范》JGJ94 -2008第5.2.2条公式5.2.2计算:R a=Q uk/K式中:R a——单桩竖向承载力特征值;Q uk——单桩竖向极限承载力标准值;K——安全系数,取K=2。
1. 一般桩的经验参数法此方法适用于除预制混凝土管桩以外的单桩。
按JGJ94-2008规范中第5.3.5条公式5.3.5计算:式中:Q sk——总极限侧阻力标准值;Q pk——总极限端阻力标准值;u——桩身周长;l i——桩周第i 层土的厚度;A p——桩端面积;q sik——桩侧第i 层土的极限侧阻力标准值;参考JGJ94-2008规范表5.3.5-1取值,用户需在地质资料土层参数中设置此值;对于端承桩取q sik=0;q pk——极限端阻力标准值,参考JGJ94-2008规范表5.3.5- 2取值,用户需在地质资料土层参数中设置此值;对于摩擦桩取q pk=0;2. 大直径人工挖孔桩(d≥800mm)单桩竖向极限承载力标准值的计算此方法适用于大直径(d≥800mm)非预制混凝土管桩的单桩。
按JGJ94-2008规范第5.3.6条公式5.3.6计算:式中:Q sk——总极限侧阻力标准值;Q pk——总极限端阻力标准值;q sik——桩侧第i层土的极限侧阻力标准值,可按JGJ94-2008规范中表5.3.5-1取值,用户需 1取值,用户需在地质资料土层参数中设置此值;对于扩底桩变截面以上2d范围不计侧阻力;对于端承桩取q sik=0;q pk——桩径为800mm极限端阻力标准值,可按JGJ94-2008规范中表5.3.6- 1取值;用户需在地质资料土层参数中设置此值;对于摩擦桩取qpk=0;ψsi,ψp——大直径桩侧阻、端阻尺寸效应系数,按JGJ94-2008表5.3.6-2取值;u——桩身周长。
3. 钢管桩单桩竖向极限承载力标准值的计算按JGJ 94-2008规范第5.3.8条公式5.3.8-1计算:式中:Q sk——总极限侧阻力标准值;Q pk——总极限端阻力标准值;q sik——桩侧第i层土的极限侧阻力标准值,可按JGJ94-2008规范中表5.3.5-1取值,用户需在地质资料土层参数中设置此值;对于端承桩取q sik=0;q pk——极限端阻力标准值,可按JGJ94-2008规范中表5.3.5-2取值;用户需在地质资料土层参数中设置此值;对于摩擦桩取q pk=0;l i——桩周第i层土的厚度;u——桩身周长;A j——空心桩端净面积面积;A p1——空心桩敞口面积;λp——桩端土塞效应系数。
(一)单桩承载力特征值是什么?1 、单位桩体所能承受的极限荷载力也就是最大静载试验压力除以安全系数2.0得出的标准值2、指单桩在外荷载作用下,不丧失稳定,不产生过大变形所能承受的最大荷载特征值。
符号为Ra3、由荷载试验测定的单桩压力变形曲线线性变形段内规定的变形所对应的压力值,其最大值为比例界限值(二)最近在搞水泥土搅拌桩(桩径500mm),设计给的复合地基承载力特征值是250kp,现在要计算单桩承载力特征值,应该怎么计算?《建筑地基处理技术规范》JGJ79-2002上有公式计算,但是有好多公式中的符号不知道是什么意思,求高手解答。
另外,能不能根据复合地基承载力的特征值推算出单桩的承载力特征值?楼主的原意是不是这样:设计给的水泥搅拌桩复合地基承载力特征值是250kp,这是设计要求,桩径500mm,其它还不太清楚,在此条件下,可以按下述步骤依据3楼公式反算:首先参数确定:fspk─复合地基承载力特征值250kPa,设计要求值;Ap─搅拌桩截面积(m2),500mm桩径为0.19625m^2;fsk ─桩间土承载力特征值(kPa),可查勘察报告确定,一般水泥搅拌桩加固作复合地基的地层承载力都不高,假设查勘察报告应取100kPa;m─面积置换率,由计划的加固桩桩间距确定,我们暂时假设按3d桩间距布桩,则置换率为0.19625/(1.5*1.5)=0.0872;β─桩间土承载力折减系数,一般取0.7。
按3楼搅拌桩复合地基承载力特征值一般可按下式估算:fspk = m(Ra/Ap)+β(1-m)fsk则要求的单桩竖向承载力特征值:Ra =Ap(fspk-β(1-m)fsk)/m=0.19625(250-0.7(1-0.0872)100)/0.0872=418.8(kN)就是说按3d桩间距均布500mm搅拌桩,要达到设计要求的250kPa复合地基承载力需要,当地桩间土承载力特征值为100kPa时,要求的搅拌桩单桩竖向承载力特征值为420kN,按此方案,就可依据勘察报告提供的搅拌桩桩基参数,进一步确定单颗搅拌桩应该多长,能够达到420kN。

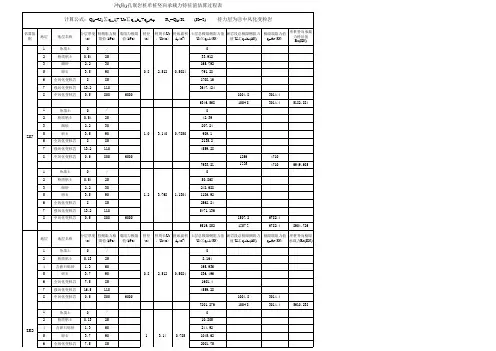

单桩承载力特征值计算单桩竖向承载力特征值计算人工挖孔桩 C30混凝土;桩径Φ1200(圆形)Φ1400(圆形) Φ1200x1800(椭圆形) (塔楼)有效桩长L?5.0m,预计桩长为L=5.0,25.0m(其中地下室底板为,5.5m、-5.0m) (塔楼)桩端持力层:?—微风化粉砂质泥岩、泥质粉砂岩,f=6~15MPa。
rp(裙房)桩端持力层:?—中风化泥质粉砂岩、含砾中粗砂岩,f=2.4~9.9MPa; rp 根据广东省《建筑地基基础设计规范》DBJ15-31-2003,第10.2.4条嵌岩桩,单桩竖向承载力特征值为: R=R+R+RasarapaR=uΣqlsasiaiR=uCfhrap2rsrR=CfApa1rpp取C,0.4,C,0.03(无扩大头),f,4Mpa(中风化)或10Mpa(微风化)。
12rp桩身混凝土强度控制的单桩竖向承载力:1) 桩Φ1200:2F=0.7×π/4×1200×14.3/1.25=9052 KN (配筋为18Φ20,配筋率为0.5%) 2) 桩Φ1400:2F=0.7×π/4×1400×14.3/1.25=12320 KN (配筋为22Φ20,配筋率为0.45%) 3) 桩Φ1200x1800:F=0.7×π×600×900×14.3/1.25=13578 KN (配筋为26Φ20,配筋率为0.481%)桩承载力计算:(1)ZH3 Φ1200扩至1800——微风化2R=0.4×π/4×1.8×10000=10176KN a取R=8500KN a(2)ZH4 Φ1400扩至2100——微风化2R=0.4×π/4×2.1×10000=13847KN a取R=12000KN a(3)ZH5 Φ1200x1800(椭圆形),扩底Φ1800x2400——微风化R=0.4×π×0.9×1.2×10000 a=13564KN取R=13000KN a(4)抗浮计算计算条件:a.抗浮设计水位标高从室外地坪起算,计算水头高度Hw=5.7+0.35-0.45=5.60米;b. 顶板覆土1.2米厚;计算柱距:8.0x8.0米;c.顶板厚h=200mm,主梁截面500x1000,次梁400x700(忽略);底板厚h=350mm,主梁截面400x900;则:水浮力为:F=10x5.60x8.0x8.0=3584 KN竖向轴力:W=8.0x8.0x[25x(0.2+0.35)+17x1.2]+0.4x0.55x25x(8.0+8.0)+0.5x0.8x25x(8. 0+8.0)=2433 KN抗拔力: R1=1.05F-W=1.05x3584-2433=1330 KN根据广东省《建筑地基基础设计规范》DBJ15-31-2003,第10.2.10条嵌岩桩,单桩竖向抗拔承载力特征值为(考虑入中风化累积长度不少于4.0米,取f=4Mpa): rpa. ZH1:Φ1200抗拔桩,扩底Φ2000,支承于中风化岩,入岩0.5米最不利情况是,累积4米中风化岩连续均为强风化岩,抗拔桩最短桩长为6.0米,其抗拔力为: R=uΣλql+0.9Gtapisiai0=πx4x2.0x(0.70x90)+πx0.5x2.0x(0.70x0.03x4000)+ π/4x1.2x1.2x25x6.0 =1582+263+169=1915 KN,取R =1800 KN ta其相应竖向承载力特征值为:2R=0.4xπ/4x2.0x4000 a=5024 KN,取R =5000 KN ab. ZH2:Φ1200抗拔桩,扩底Φ2200,支承于中风化岩,入岩0.5米最不利情况是,累积4米中风化岩连续均为强风化岩,抗拔桩最短桩长为6.0米,其抗拔力为: R=uΣλql+0.9Gtapisiai0=πx4x2.2x(0.70x90)+πx0.5x2.2x(0.70x0.03x4000) =1740+290+1692=2199 KN,取R =2100 KN ta其相应竖向承载力特征值为:2R=0.4xπ/4x2.2x4000 a=6079 KN,取R =6000 KN ac. 配筋计算322配筋计算As=1330x10/300=4433mm,实配18Φ20(As=6280 mm)32б=Nk/As=1330x10/6280=211.8 N/mm sk?=1.1-0.65f/ρб=1.1-0.65x2.01/(0.01x211.8)=0.4831 tktesk 2d=30x20/30x1.0x20=20mm eqw=α?б(1.9c+0.08d/ρ)/E maxcrskeqtes5=2.2x0.4831x211.8x(1.9x35+0.08x20/0.01)/2.0x10=0.254mm?0.2mm2调整配筋,实配28Φ20(As=8792 mm)32б=Nk/As=1330x10/8792=151.2 N/mm sk?=1.1-0.65f/ρб=1.1-0.65x2.01/(0.01x151.2)=0.236 tktesk 2d=30x20/30x1.0x20=20mm eqw=α?б(1.9c+0.08d/ρ)/E maxcrskeqtes5=2.2x0.236x151.2x(1.9x35+0.08x20/0.01)/2.0x10=0.089mm根据上述计算,裂缝宽度为0.089mm?0.2mm,满足抗裂要求。
单桩承载力验算一、土层分布情况二、单桩竖向承载力特征值桩端持力层为全风化花岗岩,按《建筑桩基技术规范》(JGJ94-2008),中性点深度比l n /l 0=,桩周软弱土层下限深度l 0=,则自桩顶算起的中性点深度l n =。
根据规范可知,该处承载力特征值只计中性点以下侧阻值及端阻值。
kN l q u A q Q i sik p pk 3976)613021.712(1141600uk =⨯+⨯⨯⨯+⨯⨯=+=∑ππkN Q K R uk a 19883894211=⨯== 三、单桩负摩阻力第一层路堤填土和杂填土自重引起的桩周平均竖向有效应力: 地下水以上部分:Pa k 93.6594.6192111=⨯⨯=σ; 地下水以下部分:Pa k 06.1396.1)1019(2194.61912=⨯-⨯+⨯=σ; 则kPa 20512111=+=σσσ;第二层淤泥自重引起的桩周平均竖向有效应力:kPa 26.182)54.863.21()105.15(216.1)1019(94.6192=-⨯-⨯+⨯-+⨯=σ; ;,故取kPa q kPa kPa q n s n n s 24245.612053.01111=>=⨯==σξ ;,故取kPa q kPa kPa q n s n n s 121245.3626.1822.01222=>=⨯==σξ 对于单桩基础,不考虑群桩效应则1n =η;基桩下拉荷载:kN l q u Q n i i n si n ng1137))54.863.21(1254.824(10.11=-⨯+⨯⨯⨯⨯==∑=πη 四、单桩分担面积上的荷载kN N 720)2520(44k =+⨯⨯=五、验算N R N Q N a n k 1988k 185********g k =<=+=+故单桩承载力满足要求。
按照摩擦性桩验算: kN l q u A q Q i sik p pk 2752)313021.712(1141600uk =⨯+⨯⨯⨯+⨯⨯=+=∑ππkN Q K R uk a 137********=⨯== kN N 720)2520(44k =+⨯⨯= a R N <k故单桩承载力满足要求。
最全面的桩基计算总结桩基础计算一.桩基竖向承载力《建筑桩基技术规》5.2.2 单桩竖向承载力特征值Ra应按下式确定:Ra=Quk/K式中Quk——单桩竖向极限承载力标准值;K——安全系数,取K=2。
5.2.3对于端承型桩基、桩数少于4根的摩擦型柱下独立桩基、或由于地层土性、使用条件等因素不宜考虑承台效应时,基桩竖向承载力特征值应取单桩竖向承载力特征值。
5.2.4对于符合下列条件之一的摩擦型桩基,宜考虑承台效应确定其复合基桩的竖向承载力特征值: 1 上部结构整体刚度较好、体型简单的建(构)筑物;2 对差异沉降适应性较强的排架结构和柔性构筑物;3 按变刚度调平原则设计的桩基刚度相对弱化区;4 软土地基的减沉复合疏桩基础。
当承台底为可液化土、湿陷性土、高灵敏度软土、欠固结土、新填土时,沉桩引起超孔隙水压力和土体隆起时,不考虑承台效应,取η=0。
单桩竖向承载力标准值的确定:方法一:原位测试1.单桥探头静力触探(仅能测量探头的端阻力,再换算成探头的侧阻力)计算公式见《建筑桩基技术规》5.3.32.双桥探头静力触探(能测量探头的端阻力和侧阻力)计算公式见《建筑桩基技术规》5.3.4方法二:经验参数法1.根据土的物理指标与承载力参数之间的关系确定单桩承载力标准值《建筑桩基技术规》5.3.52.当确定大直径桩(d>800mm)时,应考虑侧阻、端阻效应系数,参见5.3.6钢桩承载力标准值的确定:1.侧阻、端阻同混凝土桩阻力,需考虑桩端土塞效应系数;参见5.3.7混凝土空心桩承载力标准值的确定:1.侧阻、端阻同混凝土桩阻力,需考虑桩端土塞效应系数;参见5.3.8嵌岩桩桩承载力标准值的确定:1.桩端置于完整、较完整基岩的嵌岩桩单桩竖向极限承载力,由桩周土总极限侧阻力和嵌岩段总极限阻力组成。
后注浆灌注桩承载力标准值的确定:1.承载力由后注浆非竖向增强段的总极限侧阻力标准值、后注浆竖向增强段的总极限侧阻力标准值,后注浆总极限端阻力标准值;特殊条件下的考虑液化效应:对于桩身周围有液化土层的低承台桩基,当承台底面上下分别有厚度不小于1.5m、1.0m 的非液化土或非软弱土层时,可将液化土层极限侧阻力乘以土层液化折减系数计算单桩极限承载力标准值。
单桩竖向承载力特征值计算
根据《简明施工计算手册(第三版)》单桩承载力计算:(p320—p326)
1.一般直径竖向承载力特征值,可按下式计算:
p pa i sia p pk sk a A q l q Q Q R +=+=∑μ
其中,sk Q :单桩总侧阻力特征值;
pk Q :单桩总端阻力特征值;
p μ:桩身周长;
sia q :桩第i 层土的侧阻力特征值——(查表5-15)(p321)
修正系数0.8:1q =36K ,2q =20KN ,3q =116kN ;
i l ——土层厚度;
p A ——桩端面积
pa q ——极限端阻力特征值——查表(5-16)(p322),得8400。
一、圆桩:(R=15)
0.943×(2.5×36×0.8+2.5×0.8×20+1×2×116)+8400×A
=808.8kN
二、方桩:(A=0.3×0.3)
4×0.3×(2.5×36×0.8+25×0.8×20+1×2×116)+8400×A
=273.6+1029.6=1303.2kN
2.大直径(mm d 800≥)单桩竖向承载力特征值,可按下式计算:
p pa P i sia si p pk sk a A q l q Q Q R ’
ψψμ+=+=∑
其中,sk Q :单桩总侧阻力特征值,这里我们使用端承桩sk Q 为0忽略不计; pk Q :单桩总端阻力特征值;
p μ:桩身周长;
sia q :桩第i 层土的侧阻力特征值——(查表5-15)(p321);
i l ——土层厚度;
p A ——桩端面积,p A =N 2
21⎪⎭
⎫ ⎝⎛ pa q ——极限端阻力特征值——查表(5-16)(p322);
‘sia q ——桩侧第i 层土的侧阻力特征值——(查表5-15)(p321); ‘pa q ——桩径为800mm 的端阻力特征值,可采用深层载荷板试验确定,这里我们查表(5-17)取值2500;
si ψ、P ψ——大直径桩侧阻、端阻尺寸效应系数,按表(5-18)(p324)取值P ψ端阻尺寸效应系数3
18.0⎪⎭⎫ ⎝⎛D 。
对于混凝土护壁的大直径挖孔桩,计算单桩竖向承载力时,其设计桩径取护壁外直径。
挖孔桩:(D=1m ,h=6-7m )
31
18.0⎪⎭⎫ ⎝⎛×2500×∏221⎪⎭⎫ ⎝⎛=1822.7kN。
