修订内容1进一步明确基桩检测方法选择原则及抽检数量的规定；为设计提供依据的试验桩检测应依据设计确定的基桩受力状态，采用相应的静载试验方法确定单桩极限承载力，检测数量应满足设计要求，且在同一条件下不应少于3根；当预计工程桩总数小于50根时，检测数量不应少于2根。
1建筑桩基设计等级为甲级，或地基条件复杂、成桩质量可靠性较低的灌注桩工程，检测数量不应少于总桩数的30%，且不应少于20根；其他桩基工程，检测数量不应少于总桩数的20%，且不应少于10根；2除符合本条上款规定外，每个柱下承台检测桩数不应少于1根；3大直径嵌岩灌注桩或设计等级为甲级的大直径灌注桩，应在本条第1～2款规定的检测桩数范围内，按不少于总桩数10%的比例采用声波透射法或钻芯法检测；4对干作业挖孔桩和单节预制桩，数量可减半。
——取消当符合下列条件之一时，应采用单桩竖向抗压静载试验进行承载力验收检测：1设计等级为甲级的桩基；23施工前进行了单桩静载试验，但施工过程中变更了工艺参数或施工质量出现了异常；4地基条件复杂、桩施工质量可靠性低；5本地区采用的新桩型或新工艺；6施工过程中产生挤土上浮或偏位的群桩。
检测数量不应少于同一条件下桩基分项工程总桩数的1%，且不少于3根；当总桩数小于50根时，检测数量不应少于2根。
12预制桩和满足高应变法适用范围的灌注桩，可采用高应变法检测单桩竖向抗压承载力，检测数量不宜少于总桩数的5%，且不得少于5根。
对于端承型大直径灌注桩，当受设备或现场条件限制无法检测单桩竖向抗压承载力时，可选择下列方式之一，进行持力层核验：1采用钻芯法测定桩底沉渣厚度，并钻取桩端持力层岩土芯样检验桩端持力层，检测数量不应少于总桩数的10%，且不应少于10根；2采用深层平板载荷试验或岩基平板载荷试验，检测应符合现行国家标准《建筑地基基础设计规范》GB50007和现行行业标准《建筑桩基技术规范》JGJ94的有关规定，检测数量不应少于总桩数的1%，且不应少于3根。
《建筑桩基技术规范》JGJ94-2008灌注桩：4.1.2桩身混凝土及混凝土保护层厚度应符合下列要求：1.桩身混凝土强度等级不得小于C25，混凝土预制桩尖强度等级不得小于C30。
2.灌注桩主筋的混凝土保护层厚度不应小于35mm，水下灌注桩的主筋混凝土保护层不得小于50mm。
6.1.4成桩机械必须经鉴定合格，不得使用不合格机械。
6.2.6粗骨料可选用碎石，其骨料粒径不得大于钢筋间距最小净距的三分之一。
6.2.7检查成孔质量合格后应尽快灌注混凝土，直径大于1000mm或单桩混凝土量超过25立方米的桩，每根桩桩身混凝土应留1组试件：直径大于1000mm的桩或单桩混凝土量不超过25立方米的桩，每个灌注台班不得少于1组：每组试件应留3件。
6.3.2泥浆护壁应符合下列规定：1.施工期间护筒内的泥浆面应高出地下水位1000mm以上，在受水位涨落影响时，泥浆面应高出最高水位1500mm以上；2.在清孔过程中，应不断置换泥浆，直至浇注水下混凝土；3.浇注混凝土前，孔底500mm以内的泥浆比重应小于1,。
25：含砂率不得大于8%；粘度不得大于28s；4.在容易产生泥浆渗漏的土层中应采用维持孔壁稳定的措施。
6.3.9钻孔达到设计深度灌注混凝土之前，孔底沉渣厚度指标应符合下列规定：1.对端承型桩，不应大于50mm2.对摩擦型桩，不应大于100mm3.对抗拔、抗水平力桩，不应大于200mm6.3.26钢筋笼吊装完毕后，应安置导管或气泵管二次清孔，并应进行孔位、孔径、垂直度、孔深、沉渣厚度等检查，合格后应立即灌注混凝土。
6.3.27水下灌注的混凝土应符合下列规定：1.水下灌注混凝土必须具备良好的和易性，配合比应通过试验确定；坍落度宜180—220mm；水泥用量不应少于360kg每立方（当掺入粉煤灰时水泥用量可不受此限）；2.水下灌注混凝土的含砂率宜为40%—50%，并宜选用中粗砂；粗骨料的最大粒径应小于40mm；3.水下灌注混凝土宜掺外加剂。
灌注桩竖向和抗拔承载力计算
灌注桩是一种常见的地基处理方法，它以灌注混凝土为主要材料，通过在地下钻孔的同时往孔中灌注混凝土，形成与地基土一体化的结构，提高地基的承载能力。
灌注桩主要用于承受纵向荷载和抗拔荷载。
1.桩身自重：桩身自重与桩长成正比，可以通过计算桩身总体积乘以混凝土比重来得到。
2.桩端摩擦阻力：桩端部分与周围土体之间存在摩擦阻力，可以通过摩擦力计算公式来计算。
常见的摩擦力计算公式有查特伍德公式、弗谢特公式等。
3.桩端端阻力：当桩端直接承受地基土的作用力时，桩端产生的阻力称为端阻力。
常见的端阻力计算公式有比索公式、摩擦桩法等。
4.动力触探法：动力触探法是一种通过测量动力触探测试数据来推算桩的侧阻力和端阻力的方法。
灌注桩的抗拔承载力计算主要涉及以下几个方面的内容：
1.土体承载力：抗拔承载力的计算需要考虑桩与周围土体之间的相互作用，一般采用土壤力学中的极限平衡法来进行计算。
2.摩擦力：抗拔承载力中的摩擦力是指桩与土体之间的摩擦作用力。
摩擦力可以通过摩擦阻力计算公式来计算。
3.继发拔桩：当桩的抗拔承载力不足以支撑所受荷载时，会发生继发拔桩现象。
继发拔桩的抗拔承载力计算需要考虑桩基底土的破坏形态以及土体的变形特征等。
灌注桩的竖向和抗拔承载力计算是一个较为复杂的过程，需要考虑多个因素的综合影响。
在实际工程中，需要根据具体情况选择适当的计算方法，并进行必要的试验和监测来验证计算结果的准确性。
160总490/491/492期2019年第04/05/06期（2月）0 引言在桥梁工程施工过程中，钻孔灌注桩是一种常用的基础结构，具有无挤土效应、桩身变形小、单桩承载力高、入土深度大等优点。
通常情况下，单桩竖向承载力又分为桩侧摩阻力和桩端阻力，前者受桩基进入土层的深度、土质特点、桩基尺寸等因素的影响比较大，后者受桩的入土深度、土的类型、桩的设置方法等影响比较大，为了保证钻孔灌注桩施工质量，在进行施工前要做好钻孔灌注桩基础的单桩竖向承载力估算分析。
1 工程概况某桥梁工程总施工长度为85m ，设计桥梁宽度为6.9m ，桥梁上部使用简支箱梁结构，下部使用钻孔桩基础。
桥梁工程设计公路荷载等级为II 级，设计抗震烈度为V 度，钻孔灌注桩设计桩长为15m ，灌注桩直径为1.5m 。
在桥梁工程施工过程中，保证桥梁钻孔灌注桩基础的施工质量是工程施工中的一个重点。
本文以此工程为例，对钻孔灌注桩基础单桩竖向承载力进行估算分析。
2 桥梁工程地质情况结合该桥梁工程的地质情况，场地地层岩性主要由淤泥质土、粉质黏土、强风化砂岩、中风化砂岩和石灰岩构成。
地层的基本特点如下：（1）淤泥质土。
淤泥质土呈软塑状，颜色为黑、灰色，土层的厚度为0.77m ，土层的压缩性比较高。
（2）粉质黏土。
土层呈黏性和硬塑状，颜色为褐色和黄色。
土质结构均匀，并且结构非常密实，土层的平均厚度为3.1m ，呈中等压缩性。
（3）强风化砂岩。
砂岩呈黄色、灰黄色，土层结构岩体裂隙比较发育，土层的平均厚度为0.61m 。
（4）中风化砂岩。
该土层呈黄色、灰黄色，主要为砂岩，岩体裂隙发育，土层厚度平均值为10.52m ，为软岩结构，岩体结构比较完整。
（5）石灰岩。
该土层呈灰白色和灰褐色，结构密实，具有完整的岩体结构，岩土层的厚度达到了2~10.6m ，属于硬岩，具有完整的岩体结构。
3 钻孔灌注桩单桩竖向承载力的涵义在进行桥梁结构设计过程中，桩基础结构对桥梁的安全性有比较大的影响，因此在设计桥梁钻孔桩基础时，需进行精细化的计算。

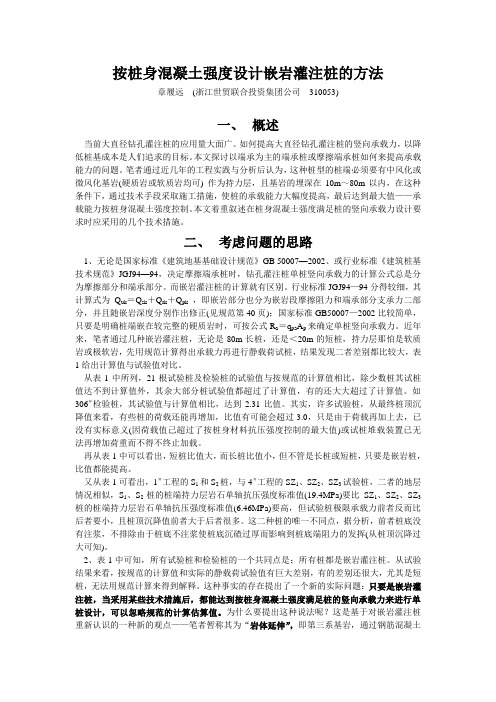

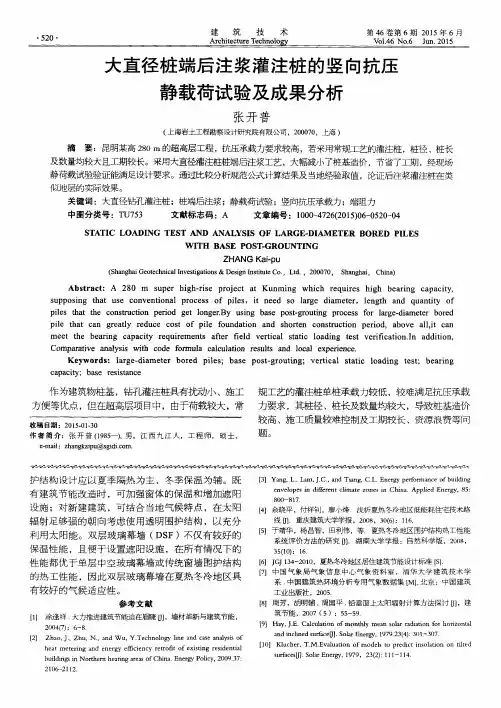

按桩身混凝土强度设计嵌岩灌注桩的方法章履远(浙江世贸联合投资集团公司310053)一、概述当前大直径钻孔灌注桩的应用量大面广。
