解析:根据“想要下车的乘客只要按下任何一个按钮,装在驾驶台上的指示 灯都会发光”,结合串、并联电路特点进行判断,可见这两个开关互不影响, 两个开关应是并联的。 答案:如图所示
3.判断通电螺线管的磁极或电流方向 【例9】 如图所示,闭合开关S后,请标出图中放置的小磁针静止时的N极。
解析:根据安培定则可以判断出通电螺线管的左端为S极,右端为N极,所以 小磁针的左端为N极。 答案:如图所示
解析:小球在水中处于静止状态,受重力与浮力两个力,这两个力是一对平 衡力,重力方向竖直向下,浮力方向竖直向上,两力大小相等。 答案:如图所示
2.画杠杆的力臂 【例5】 如图所示,用裁纸刀裁纸。加在裁纸刀上的动力为F,支点在O点, 请在图中画出其对应的动力臂l。
解析:从支点O向力F的作用线作垂线,支点到垂足间的距离为动力臂l。 答案:如图所示
2022
初中总复习优化设计
CHU ZHONG ZONG FU XI YOU HUA SHE JI
第二板块 专题一 作图专题
内
01 命题趋势解读
容
索
引
02 热点考向例析
命题趋势解读
综合分析近年中考试题,作图题是中考的热点题型,主要考查三个方面:光学作 图、力学作图和电磁学作图。 1.光学作图在中考中考查的重点:(1)根据光的反射定律和折射规律作图;(2)利 用平面镜成像特点作图;(3)根据透镜对光线的作用作图。 根据光的反射定律和折射规律的作图在中考中出现较多。主要题型:已知入 射光线画反射光线和折射光线;已知反射光线和折射光线画入射光线;已知入 射光线和反射光线确定镜面的位置;用光的反射定律和折射规律作图解释日 常生活中的现象等。 平面镜成像的作图主要有两类:一是根据平面镜成像的原理作图;二是根据平 面镜的特点作图。 利用透镜对光线的作用作图主要题型:根据透镜对光的会聚和发散作用填光 学元件;利用通过凸透镜和凹透镜的三条特殊光线的作图。

【中考物理第二轮复习资料】作图专题

【中考物理第二轮复习资料】作图专题

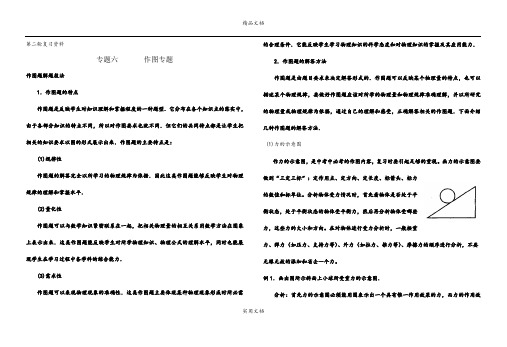

第二轮复习资料专题六作图专题作图题解题技法1．作图题的特点作图题是反映学生对知识理解和掌握程度的一种题型．它分布在各个知识点的落实中，由于各部分知识的特点不同，所以对作图要求也就不同．但它们的共同特点都是让学生把相关的知识要求以图的形式展示出来．作图题的主要特点是：(1)规律性作图题的解答完全以所学习的物理规律为依据．因此这类作图题能够反映学生对物理规律的理解和掌握水平．(2)量化性作图题可以与数学知识紧密联系在一起，把相关物理量的相互关系用数学方法在图象上表示出来．这类作图题能反映学生对所学物理知识、物理公式的理解水平，同时也能展现学生在学习过程中各学科的综合能力．(3)需求性作图题可以表现物理现象的准确性．这类作图题主要体现某种物理现象形成时所必需的合理条件．它能反映学生学习物理知识的科学态度和对物理知识的掌握及其应用能力． 2．作图题的解答方法作图题是由题目要求来决定解答形式的．作图题可以反映某个物理量的特点，也可以描述某个物理规律，要做好作图题应该对所学的物理量和物理规律准确理解，并以所研究的物理量或物理规律为依据，通过自己的理解和感受，正确解答相关的作图题．下面介绍几种作图题的解答方法．(1)力的示意图作力的示意图，是中考中必考的作图内容，复习时要引起足够的重视。

画力的示意图要做到“三定三标”：定作用点、定方向、定长度、标箭头、标力的数值和标单位。

分析物体受力情况时，首先看物体是否处于平衡状态，处于平衡状态的物体受平衡力，然后再分析物体受哪些力，这些力的大小和方向。

在对物体进行受力分析时，一般按重力、弹力（如压力、支持力等）、外力（如拉力、推力等）、摩擦力的顺序进行分析，不要无缘无故的添加和省去一个力。

例1．画出图所示斜面上小球所受重力的示意图．分析：首先力的示意图必须能用图表示出一个具有惟一作用效果的力，而力的作用效实用文档实用文档果决定于力的大小、方向和作用点．所以应该明确每个力的三要素，才能准确地用力的示意图表示这个力。

2021年福建中考物理二轮复习-题型突破集训-专题一-作图题--课件

2021年福建中考物理二轮复习-题型突破集训-专题一-作图题--课件
用细线将小钢球悬挂起来．让其在竖直平面内 左右摆动．忽略空气阻力，在图上画出小钢球摆动到B点时所受力的示意 图．
13．(2020黔西南州)如图所示，物体以某一速度v沿斜面匀速下滑．作出 该物体所受各力的示意图．
14．(2020凉山州)某同学用细线把他自己吹胀的气球悬挂在天花板下，当 有水平向右的风吹来时的情景如图所示，请在图中画出气球所受力的示 意图．
三、杠杆作图 15．(2020重庆B卷)如图所示，硬棒OB能绕支点O转动，A处用绳子拉住 固定在墙壁上．画出拉力F的力臂(用l表示)．
16．(2020苏州)图中，请画出FA的力臂l，并在B端画出使杠杆平衡的最小 力FB.
17．(2019深圳)如图所示，在C点用力把桌腿A抬离地面时，桌腿B始终没 有移动，请在C点画出最小作用力的示意图．
18．(2020扬州)如图，在撬棒AD上作出撬起“石块1”的最小力F及对应 的力臂l.
19．(2020福州四模)如图甲所示是一种鸡蛋开壳器，AOB相当于一个杠 杆．图乙为其简化的示意图，图中O点为支点，F2为给鸡蛋开壳时杠杆 所受阻力．请在图乙中画出：
(1)给鸡蛋开壳时作用在A点的最小动力F1及其动力臂l1. (2)阻力臂l2.
21．在图中画出使用滑轮组提升物体时最省力的绳子绕法
四、滑轮组绕线作图 20．(2020淮安)向下拉绳将重物提升，画出图中滑轮组绕绳方法．
类型3 电学作图 一、实物图与电路图的连接 1．(2020天水)请根据如图所示的实物，画出相应的电路图．
2．(2020泰安)一小球沿弧形轨道下滑，画出小球在图中位置时受到重力 的示意图．
3．(2020云南)如图所示，画出物体静止在斜面上时对斜面压力F的示意 图．
4．(2019黄石)用力踢出的足球，在草地上运动，如图所示，请画出运动 足球受到的弹力和摩擦力的示意图．

中考数学第二轮总复习课件专题07创新作图题在正多边形中作图(全国通用)

中考数学第二轮总复习课件专题07创新作图题在正多边形中作图(全国通用)

(1)在图1中,画出一个以AB为边的平行四边形；
(2)在图2中,画出一个以AF为边的菱形．
G
G
A
F
A
F
M
B
E
B
E
C 图1 D 如图1,四边形ABDM即为所求；
M C 图2 D 如图2,四边形AMDF即为所求.
当堂训练
按要求构造图形
知识点三
1.如图,由三个形状完全相同的菱形组成一个正六边形,请仅用无刻度的
典例精讲
利用常用技巧作图
知识点一
【例1】在图1中,AB=AC,BD=CD；在图2中,AB=AC,EB=FC；在图3中,五边形
是正五边形；请你只用无刻度的直尺画出四个图形中BC边的垂直平分线.
A
A
利用轴对称 的性质作图
E
D
A
D
E
F
B 图1
CB
图2
C B 图3 C
当堂训练
利用常用技巧作图
知识点一
如图,在五边形ABCDE中,AB=AE=DE,CD=CB,∠ABC=120º.请仅用无刻度的直
(1)正奇数边形中的平行线段：_B_G_∥__C_F_∥__D_E_,_A_C_∥__D_G_∥__E_F___；
(2)正奇数边形中的相等线段：_B_M_=_A_M_,_M_G_=_M_C_=_C_N_=_N_G_(_菱__形__)_；
(3)正偶数边形中的平行线段：_A_F_∥__B_E_∥__C_D_,_A_C_∥__D_F_______；
(2)在图2中的图形外部画一个直角三角形．
A
B
A
C
B 图1 C 如图1,△ABC即为所求
图2 如图2,△ABC即为所求

中考物理二轮复习专题突破第23讲作图专题课件

中考物理二轮复习专题突破第23讲作图专题课件
第23讲 作图专题 中考作图题通常分为光学作图、电和磁作图、力学作图。其中，光 学作图包括反射现象光路图、平面镜成像光路图、折射现象光路 图、透镜折射光路图等；电和磁的作图包括根据实物图画电路图、 根据电路图给实物图连线、设计电路图、确定通电螺线管的电流方 向、磁极方向或者绕线方向等；力学作图则包括物体受力的示意 图、杠杆的受力和力臂、滑轮组的绕线等。
如图所示
11.(202X·宜昌)小静在玩耍时透过爷爷的老花眼镜看到了小玩偶的 像，请你在图中作光路图确定玩偶S点所成像S'的位置。图中O为 老花镜的光心，F为其焦点。
如图所示
1.力的示意图
1.重力弹力摩擦力浮力压力
二、力 学作图 2.杠杆
1.画力臂 2.画动力/阻力 3.杠杆 最小力
题 3.滑轮
如图所示
【例题精选】 1.如图1，一物体以某一速度冲上表面粗糙的固定斜面，请画出该 物体在上滑过程中所受力的示意图。(力的作用点画在物体的重心)
分析：重力的作用点在物体的重心，方向竖直向下；支持力(弹 力)的方向垂直接触面指向受力的物体；斜面粗糙且物体对斜面 有压力，所以有滑动摩擦力，摩擦力的方向与物体相对运动方向 相反。此题物理情景中物体对斜面有压力存在，但题目只要求画 出该物体的受力情况，斜面的受力情况不需要画。 解答：该物体所受的力的示意图如图2所示。
画出磁铁所受重力的示意图及其力臂。将磁铁下端的磁极名称填入
括号中。
如图所示
1.电路图 三、电
1.串并联 2.电路设计 3.选填 电表
磁学作 2.电与磁
1.磁场 2.安培定则作图
图题 3.家庭电路
1.插座：左零右火上接地 2. 用电器：火开灯零
注意：1.电路图横平竖直。 2.磁感线用虚线。 3.仔细判断开

中考数学数学第二轮专题复习解题思想方法课件

中考数学数学第二轮专题复习解题思想方法课件
1 s
y A
H
D（4，3）
O
x
(1)
yG
BP E
F
C
O
D（4，3） x
(2)

练习： １、如图，是一个等边三角形木框，甲虫Ｐ在边框ＡＣ上爬行（Ａ，Ｃ端点除外），设甲 虫Ｐ到另外两边的距离之和为d,等边三角形ＡＢＣ的高为h，则d与h 的大小关系是（ ）
A、d＞h B 、 d＜h C 、 d=h D 、无法确定 ２、已知等腰△ＡＢＣ内接于半径为５的⊙Ｏ，如果底边的长为６，则底角的正弦值为＿ ＿＿＿＿＿＿＿＿。 ３、已知Ｐ（m,a）是抛物线y=ax2上的点，且点Ｐ在第一象限。 （１）求m 的值； （２）直线y=kx+b过点Ｐ，交x轴的正半轴于点Ａ，交抛物线于另一点Ｍ； ①当b=2a时，∠ＯＰＡ＝９００是否成立？如果成立，请证明；如果不成立，举出一个反 例说明；②当b=4时，记△ＭＯＡ的面积为Ｓ，求 的最大值。
例3、如图，已知∠AOB=900，OM是∠AOB的平分线，按以下要求解答问题：
（1）将三角板的直角顶点P在射线OM上移动，两直角边分别与边OA，OB交于点C，D 。
①在图（1）中证明：PC=PD
A
M
A
M
A
M
C
P
C
P
G
O
DB
O
DB
（1）
（2
②在图（2）中，点G是CD与OP的交点），且
之比。
O （3）
B
，P求G△POD3与P△DPDG的面积 2
（2）将三角板的直角顶点P在射线OM上移动，一直角边与边OB交于点D，OD=1，另一 直角边与直线OA，直线OB分别交于点C，E，使以P，D，E为顶点的三角形与△OCD相 似，在（3）中作出图形，试求OP的长。

中考二轮复习课件《作图题》专题复习.ppt

and he won’t forgive me for it. 我不该说出我的想法，为此他不会宽恕我的。 ③(牛津P799)She’d forgive him anything. 她会原谅他的任何事。
优秀课件，精彩无限！
21
易混辨析
forgive，excuse，pardon (1)forgive与pardon有时可通用，但forgive除了 表示免予惩罚和追究之外，往往还含有进一步的
优秀课件，精彩无限！
12
[温馨提示] (1)admit后接名词或动词ing形式，但不能直接 接动词不定式。 (2)admit的过去式、过去分词和现在分词要双写 字母t，即admitted，admitted和admitting。
优秀课件，精彩无限！
13
例句探源 ①Only athletes who have reached the agreed
standard for their event will be admitted as
competitors. 只有比赛项目达标的运动员才有资格成为参赛者。 ②Our hall admits 3,000 persons. 我们的礼堂可以容纳三千人。 ③The matter admits of no delay. 这件事不容拖延。
my d____________. 10．He was so a____________in thought that
he didn’t hear what you said.
优秀课件，精彩无限！
4
11．You are 18 years old and you should pay attention to your____________(behave)． 12．He’s always____________(anxiety)about his mother’s health.

中考专题复习图象分析题ppt 人教版


8、有些事，不可避免地发生，阴晴圆缺皆有规律，我们只能坦然地接受;有些事，只要你愿意努力，矢志不渝地付出，就能慢慢改变它的轨迹。 9、与其埋怨世界，不如改变自己。管好自己的心，做好自己的事，比什么都强。人生无完美，曲折亦风景。别把失去看得过重，放弃是另一种拥有;不要经常艳羡他人，人做到了，心悟到了，相信属于你的风景就在下一个拐弯处。 10、有些事想开了，你就会明白，在世上，你就是你，你痛痛你自己，你累累你自己，就算有人同情你，那又怎样，最后收拾残局的还是要靠你自己。 11、人生的某些障碍，你是逃不掉的。与其费尽周折绕过去，不如勇敢地攀登，或许这会铸就你人生的高点。 12、有些压力总是得自己扛过去，说出来就成了充满负能量的抱怨。寻求安慰也无济于事，还徒增了别人的烦恼。 13、认识到我们的所见所闻都是假象，认识到此生都是虚幻，我们才能真正认识到佛法的真相。钱多了会压死你，你承受得了吗?带，带不走，放，放不下。时时刻刻发悲心，饶益众生为他人。 14、梦想总是跑在我的前面。努力追寻它们，为了那一瞬间的同步，这就是动人的生命奇迹。 15、懒惰不会让你一下子跌倒，但会在不知不觉中减少你的收获;勤奋也不会让你一夜成功，但会在不知不觉中积累你的成果。人生需要挑战，更需要坚持和勤奋! 16、人生在世：可以缺钱，但不能缺德;可以失言，但不能失信;可以倒下，但不能跪下;可以求名，但不能盗名;可以低落，但不能堕落;可以放松，但不能放纵;可以虚荣，但不能虚伪;可以平凡，但不能平庸;可以浪漫，但不能浪荡;可以生气，但不能生事。 17、人生没有笔直路，当你感到迷茫、失落时，找几部这种充满正能量的电影，坐下来静静欣赏，去发现生命中真正重要的东西。 18、在人生的舞台上，当有人愿意在台下陪你度过无数个没有未来的夜时，你就更想展现精彩绝伦的自己。但愿每个被努力支撑的灵魂能吸引更多的人同行。 8、世上的事，只要肯用心去学，没有一件是太晚的。要始终保持敬畏之心，对阳光，对美，对痛楚。 9、别再去抱怨身边人善变，多懂一些道理，明白一些事理，毕竟每个人都是越活越现实。 10、山有封顶，还有彼岸，慢慢长途，终有回转，余味苦涩，终有回甘。 11、人生就像是一个马尔可夫链，你的未来取决于你当下正在做的事，而无关于过去做完的事。 12、女人，要么有美貌，要么有智慧，如果两者你都不占绝对优势，那你就选择善良。 13、时间，抓住了就是黄金，虚度了就是流水。理想，努力了才叫梦想，放弃了那只是妄想。努力，虽然未必会收获，但放弃，就一定一无所获。 14、一个人的知识，通过学习可以得到;一个人的成长，就必须通过磨练。若是自己没有尽力，就没有资格批评别人不用心。开口抱怨很容易，但是闭嘴努力的人更加值得尊敬。 15、如果没有人为你遮风挡雨，那就学会自己披荆斩棘，面对一切，用倔强的骄傲，活出无人能及的精彩。 16、成功的秘诀在于永不改变既定的目标。若不给自己设限，则人生中就没有限制你发挥的藩篱。幸福不会遗漏任何人，迟早有一天它会找到你。 17、一个人只要强烈地坚持不懈地追求，他就能达到目的。你在希望中享受到的乐趣，比将来实际享受的乐趣要大得多。 18、无论是对事还是对人，我们只需要做好自己的本分，不与过多人建立亲密的关系，也不要因为关系亲密便掏心掏肺，切莫交浅言深，应适可而止。 8、不要活在别人眼中，更不要活在别人嘴中。世界不会因为你的抱怨不满而为你改变，你能做到的只有改变你自己！ 9、欲戴王冠，必承其重。哪有什么好命天赐，不都是一路披荆斩棘才换来的。 10、放手如拔牙。牙被拔掉的那一刻，你会觉得解脱。但舌头总会不由自主地往那个空空的牙洞里舔，一天数次。不痛了不代表你能完全无视，留下的那个空缺永远都在，偶尔甚至会异常挂念。适应是需要时间的，但牙总是要拔，因为太痛，所以终归还是要放手，随它去。 11、这个世界其实很公平，你想要比别人强，你就必须去做别人不想做的事，你想要过更好的生活，你就必须去承受更多的困难，承受别人不能承受的压力。 12、逆境给人宝贵的磨炼机会。只有经得起环境考验的人，才能算是真正的强者。自古以来的伟人，大多是抱着不屈不挠的精神，从逆境中挣扎奋斗过来的。 13、不同的人生，有不同的幸福。去发现你所拥有幸运，少抱怨上苍的不公，把握属于自己的幸福。你，我，我们大家都可以经历幸福的人生。 14、给自己一份坚强，擦干眼泪；给自己一份自信，不卑不亢；给自己一份洒脱，悠然前行。轻轻品，静静藏。为了看阳光，我来到这世上；为了与阳光同行，我笑对忧伤。 15、总不能流血就喊痛，怕黑就开灯，想念就联系，疲惫就放空，被孤立就讨好，脆弱就想家，不要被现在而蒙蔽双眼，终究是要长大，最漆黑的那段路终要自己走完。 16、在路上，我们生命得到了肯定，一路上，我们有失败也有成功，有泪水也有感动，有曲折也有坦途，有机遇也有梦想。一路走来，我们熟悉了陌生的世界，我们熟悉了陌生的面孔，遇人无数，匆匆又匆匆，有些成了我们忘不掉的背影，有些成了我们一生的风景。我笑，便面如春花，定是能感动人的，任他是谁。 17、努力是一种生活态度，与年龄无关。所以，无论什么时候，千万不可放纵自己，给自己找懒散和拖延的借口，对自己严格一点儿，时间长了，努力便成为一种心理习惯，一种生活方式！ 18、自己想要的东西，要么奋力直追，要么干脆放弃。别总是逢人就喋喋不休的表决心或者哀怨不断，做别人茶余饭后的笑点。

2025年广东省中考化学二轮复习课件专题一图像分析


【解析】A．有MnO2作催化剂的H2O2溶液分解速率快，至完全反应
所需时间短，图像错误。B．等质量的碳酸钙粉末分别与足量、不同
浓度的稀盐酸反应，最终生成二氧化碳的质量相等；反应物的浓度越
大，反应速率越快，故碳酸钙粉末与10%的稀盐酸完全反应所需时间
短，图像错误。C．等质量的锌粉和铁粉分别与足量、等浓度的稀盐
2017考）
例3
※※下列曲线能正确表达对应反应或过程的是
（ B ）
A．等质量的镁和 B．向氢氧化钠和 C．向硫酸铜溶 D．等质量碳酸钙
氧 气 在 点 燃 的 条 碳 酸 钠 的 混 合 溶 液 中 加 入 足 量 与足量等浓度的稀
件下充分反应
液中滴加稀盐酸 镁粉
盐酸反应
【解析】A．镁在氧气中燃烧的化学方程式和质量关系如下：
向下画线至横轴，查出Mg2＋残留率为1%的液固比。
3．结合图示回答问题：
（1）钼酸钠和月桂酰肌氨酸的混合溶
液常作为碳素钢的缓蚀剂。常温下，碳
素钢在三种不同介质中的腐蚀速率分别
如图1、图2。
①由图1可知，要使碳素钢的缓蚀效果最佳，钼
1∶1
酸钠与月桂酰肌氨酸的浓度比应为________。
②由图2可知，碳素钢在两种酸中的腐蚀速率差
误。故选D。
2．※※下列图像表示的化学反应过程与实际情况相符的是
（ D ）
A．等质量、等浓度的H2O2溶液分别在有、无MnO2的条件下分解
B．等质量的CaCO3粉末分别与足量、不同浓度的稀盐酸反应
C．等质量的锌粉和铁粉分别与足量、等浓度的稀盐酸反应
D．等质量的锌粉和锌粒分别与足量、等浓度的稀盐酸反应
C ）
A．加热一定量的高锰酸钾
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

图.
【解析】工件在竖直方向上受到两个力的作用：一是工件自身 的重力，方向竖直向下，二是传送带对它的支持力，方向竖直 向上，这两个力是一对平衡力；由于工件与传送带一起水平向 右做加速运动，工件相对于传送带有水平向左的运动趋势，所
以工件还受水平向右的摩擦力.
答案：见解析图
画杠杆的力臂 二、画杠杆的力臂 力臂是从支点到力的作用线的垂直距离，即数学中的点到线的 距离.作力臂的步骤是： 1.找支点. 2.画力和力的作用线或力的作用线的反向延长线 . 3.从支点向力的作用线作垂线. 4.从支点到垂足的距离即为力臂.
答案：如图所示
【力 学 作 图】
画重力、拉力、压力、摩擦力、浮力的示意图
一、画重力、拉力、压力、摩擦力、浮力的示意图
画力的示意图的步骤： 1.确定受力物体. 2.找到力的作用点(用一小圆点表示). 3.判断力的方向画线段(沿力的方向). 4.标箭头和力的符号(已知大小的标明力的数值和单位).
【特别提醒】
(1)同一物体受到两个或两个以上的力，作用点一般取在同一 个点上. (2)在同一个图中，力越大，表示力的线段越长 . (3)表示力的线段要用实线，不能用虚线.
【典例1】(2012·襄阳中考)在自动化生产线上，常用传送带 传送工件，如图所示，一个工件与传送带一起水平向右做加速 运动，不计空气阻力，请在图中画出工件受到的所有力的示意
延长线过焦点.
(3)过凹透镜光心的光线传播方向不改变.
【典例4】(2011·连云港中考)如图所示，SA、SB是光源S发出 的两条光线.其中SA平行于主光轴，SB过左焦点，请画出这两 条光线通过凸透镜后的出射光线(注意标出箭头方向).
【解析】本题考查凸透镜的两条特殊光线的作图，平行于凸透 镜主光轴的光线，经过凸透镜后，折射光线必定经过凸透镜的 焦点；过焦点的光线通过凸透镜后，必定平行于主光轴 .
【特别提醒】 作图时注意以下几点： (1)像点是反射光线反向延长线的交点，即反射光线的反向延 长线必经过像点. (2)任何情况下光的反射都遵循光的反射规律. (3)物、像的连线要用虚线，且与平面镜的夹角标垂直符号. (4)反射光线的反向延长线要用虚线.
(5)画整个物体的像时要用虚线.
【典例3】(2011·娄底中考)如图所示,ABCD是一间不透光的房
答案：如图所示
利用透镜对光的作用作图 四、透镜对光的作用 1.凸透镜 (1)过凸透镜焦点的光线经凸透镜折射后平行于主光轴 . (2)平行于主光轴的光线经凸透镜折射后过另一侧的焦点 . (3)过凸透镜光心的光线传播方向不改变.
2.凹透镜
(1)入射光线延长线过凹透镜另一侧焦点，则折射光线平行于
主光轴. (2)平行于主光轴的光线，经凹透镜折射后其折射光线的反向
【特别提醒】
关于力臂作图要注意：
(1)力臂是从支点到力的作用线的距离，不是从支点到力的作 用点的距离. (2)力的作用线是通过力的作用点沿力的方向所画的直线，根 据需要用虚线在原来力的方向上正向延长或反向延长.
【典例2】(2011·兰州中考))如图所示是汽车液压刹车装置的 一部分.该装置中AOB实为一个杠杆，O是杠杆的支点，请画出 刹车时它所受的动力F1、阻力F2和动力臂L1.
找到B′的位臵；(3)连接A′B′即为AB的像，连线用实线，一 定要标上箭头. 答案：如图所示
画光的反射和折射光线
二、画光的反射和折射光线
1.找入射点：入射光线与法线的交点. 2.作法线：过入射点垂直于界面的虚线.
3.确定平面：法线与入射光线所在的面.
4.作光线 (1)在光的反射中，根据“反射角等于入射角”作反射光线； (2)在光的折射中，根据“空气中的角总是大角”作折射光线.
分析与作图
2.力学作图 (1)画重力、压力、摩擦力、浮力的示意图. (2)画杠杆的力臂. (3)画滑轮组的绕线.
3.电学作图
(1)根据实物图画电路图或根据要求连接实物图. (2)设计电路图.
(3)家庭电路的安装及正确连接.源自(4)判断通电螺线管电流方向或者螺线管磁极.
【光 学 作 图】 利用光的直线传播画图 一、光的直线传播 作图时要注意： 1.光线用实线表示. 2.沿着光线传播的方向画箭头. 3.光的直线传播成的像为实像，故所成的像一定要用实线来画 .
入射角，作出反射光线.根据光由水或其他透明介质斜射进入
空气中时，折射角大于入射角，所以折射光线远离法线；垂直 入射时光的传播方向不改变. 答案：如图所示
利用平面镜成像的特点作图
三、利用平面镜成像的特点作图 作图时要把握以下平面镜成像特点：
1.像与物大小相等.
2.物、像到平面镜的距离相等. 3.物和像的连线与平面镜垂直. 4.平面镜所成的像是虚像.
间，墙AB是平面镜，房中S处有一个正在发光的电灯，CD墙上 有一个小孔P，在墙外不远处的另一白墙EF上得到两个亮点.图 中已经画出了一个亮点M及其光路图，请把另一个亮点N及其光 路图画出来.
【解析】电灯S发出的光通过小孔P可以在白墙EF上得到亮点， 其原理是光的直线传播；电灯S发出的光经过平面镜反射后通 过小孔P也可以在白墙上得到亮点，根据平面镜成像的特点可 以找到另一亮点N，可按以下步骤作图： 连接S′与P，连线与 作S的像点S′ 平面镜的交点即为入 射点 作入射光线和反射光 线，反射光线与EF的 交点为亮点N
【典例2】(2011·黄石中考)如图所示，一束光从半球面上的A
点沿半径方向射入半球形玻璃砖，已知半球形玻璃砖的球心为
O，且光线到达半球形玻璃砖下表面处时可以发生折射和反射. 请画出这束光线从射入玻璃砖到射出玻璃砖的完整光路图.
【解析】本题主要考查光的反射和折射规律.光在半球形玻璃 砖下表面处发生折射和反射，根据光的反射定律，反射角等于
4.小孔所成的像一定是倒立的，可以是放大的，可以是缩小的，
也可以是等大的.
【典例1】(2009·咸宁中考)某同学用硬纸筒探究小孔成像， 如图所示，请在图中作出蜡烛AB在屏上所成的像A′B′(要求 标出A′、B′).
【解析】本题考查利用光的直线传播画小孔成像.作图时按照
以下步骤：(1)作出A点与小孔的连线与屏的交点A′；(2)同上
