电工电子技术及应用教案一、教学目标1. 了解电工电子技术的基本概念、原理和应用。

2. 掌握电路的基本组成部分和电路定律。

3. 学会使用常见的电工电子仪器仪表。

4. 能够分析并解决电工电子技术问题。

二、教学内容1. 电工电子技术基本概念电、磁、光、热、声等基本物理现象及其在电工电子技术中的应用。

2. 电路的基本组成部分电源、负载、导线、开关、保护元件等。

3. 电路定律欧姆定律、基尔霍夫定律、电路功率计算等。

4. 电工电子仪器仪表的使用万用表、示波器、信号发生器、电阻箱等。

5. 分析与解决电工电子技术问题电路故障判断与排除、电路设计与优化等。

三、教学方法1. 采用讲授法，讲解电工电子技术的基本概念、原理和应用。

2. 采用实验法，让学生动手操作，掌握电工电子仪器仪表的使用。

3. 采用案例分析法，分析实际电工电子技术问题，培养学生的解决问题能力。

四、教学准备1. 教材、教案、课件等教学资源。

2. 实验室设备，如电路实验板、万用表、示波器等。

3. 教学视频或案例素材。

五、教学评价1. 课堂问答：检查学生对电工电子技术基本概念的理解。

2. 实验报告：评估学生在实验过程中的操作技能和问题解决能力。

3. 期末考试：考察学生对电工电子技术知识的掌握程度。

六、教学内容6. 交流电路交流电的基本概念、交流电路的特性、交流电压和电流的测量。

7. 磁路与变压器磁路的性质、磁路的基本定律、变压器的工作原理和种类。

8. 电动机直流电动机和交流电动机的工作原理、性能和应用。

9. 电力电子技术晶闸管、GTO、IGBT等电力电子器件的工作原理和应用。

10. 电工电子技术在实际应用中的案例分析电力系统、电子设备、自动化控制系统等实例的分析。

七、教学方法1. 采用讲授法，讲解交流电路、磁路与变压器、电动机等基本原理。

2. 采用实验法，让学生动手操作，深入了解电动机和电力电子技术。

3. 采用案例分析法，分析实际应用中的电工电子技术问题。

《电工电子技术及应用》试卷（答案）一、选择题（每小题1分，共30分。

将每题的正确答案序号填入下列表格中）1、在电路中，一定为电源的是（ C ）。

A、蓄电池B、电动机C、发电机D、电风扇2、电流的方向通常规定为（B）的方向。

A、负电荷的定向运动B、正电荷的定向运动C、正电荷的自由运动D、正、负电荷的定向运动3、在金属导体中形成电流的是（B）。

A、正电荷B、自由电子C、正负离子D、空穴4、单位相同的两个物理量是（A）。

A、电动势、电位B、电位、电流C、电位、电能D、电动势、电功5、平时所说的负载过大是指（B）。

A、超过了用电器的额定电压，额定电流，额定功率B、负载的功率过大C、负载的电阻阻值过大D、负载的电源索取的功率大于电源的额定功率6、一段粗细均匀的导线接于电路中，电流为Ⅰ，将其对折后再接于原电路中，导线中的电流为（ B）。

A、2ⅠB、4ⅠC、ⅠD、8Ⅰ7、根据三极管的结构，三极管可以分为几类（B）。

A、1B、2C、3D、48、线性电阻两端的电压为U时，电阻为R，当电阻两端的电压升高到2U时，电阻为（C）。

A、2RB、0.5RC、RD、4R9、电源的端电压等于电动势，这一结论适用于电路处于（A）。

A、开路状态B、通路状态C、短路状态D、任意状态10、白炽灯的灯丝烧断后又搭接在一起，则白炽灯会（ A ）。

A、变亮B、变暗C、时亮时暗D、不发光11、某精确色环电阻用四环表示，已知该电阻的阻值为4.8KΩ±5%，则该电阻的第三环颜色为（B ）。

A、红B、橙C、黄D、银12、由4只灯泡串联的电路中，除了3号灯不亮外，其他3个灯都亮，把3号灯取下后，其余三个灯仍亮，其原因是（B ）。

Ａ、３号灯断路Ｂ、３号灯被短路Ｃ、３号.４号灯之间导线断开Ｄ、１.２.４号灯由于被短路而受到保护13、某一复杂电路有a条支路，b个网孔，利用支路电流法解题，须列_______个独立节点电流方程（ B）、A、aB、b-1C、bD、a-b14、一有源二端网络的开路电压为16V，短路电流为2A，则负载Rl可获得的最大功率是（ C ）。

单元十三电力电子技术基础（教案）注：表格内黑体字格式为（黑体，小四号，1.25倍行距，居中）13.2晶闸管可控整流电路【教学过程】组织教学：1．检查出勤情况。

2．检查学生教材，习题册是否符合要求。

3．宣布上课。

引入新课：1．可控整流电路的作用是将交流电变换为电压大小可以调节的直流电，以供给直流用电设备，如直流电动机的转速控制、同步发电机的励磁调节、电镀和电解电源等，它主要利用晶闸管的单向导电性和可控性构成。

2．通过实物演示及列举实例，让学生了解桥式整流电路的原理及应用，从而激发他们的学习兴趣。

讲授新课：13.2晶闸管可控整流电路13.2.1整流电路可控整流电路的作用是将交流电变换为电压大小可以调节的直流电，以供给直流用电设备，如直流电动机的转速控制、同步发电机的励磁调节、电镀和电解电源等，它主要利用晶闸管的单向导电性和可控性构成。

13.2.1整流电路单相半波可控整流电路虽然具有电路简单、调整方便、使用元件少的优点，但却有整流电压脉动大、输出整流电流小的缺点。

比较常用的是半控桥式整流电路，简称半控桥，其电路如图13-2-1所示。

在变压器副边电压u的正半周（a端为正）时，T1和D2承受正向电压。

这时如对晶闸管T1引入触发信号，则T1和D2导通，电流的通路为a→T1→R L→D2→b图13-2-1 电阻性负载的单相半控桥式整流电路这时T2和D1都因承受反向电压而截止。

同样，在电压u的负半周时，T2和D1（讲解）（讲解）观看PPT：整流电路)承受正向电压。

这时，如对晶闸管T 2引入触发信号，则T 2和D 1导通，电流的通路为： b→T 2→R L →D 1→a图13-2-2 电阻性负载时单相半控桥式整流电路的电压与电流的波形这时T 1和D 2处于截止状态。

电压与电流的波形如图13-2-2所示。

桥式整流电路的输出电压的平均值为2cos 219.00a U U +⋅= (13-2-1)输出电流的平均值为2cos 19.000aR U R U I L L +⋅==(13-2-2) 13.2.2晶闸管的过电流、过电压保护1．晶闸管的过电流保护由于晶闸管的热容量很小，一旦发生过电流时，温度就会急剧上升而可能把PN 结烧坏，造成元件内部短路或开路。

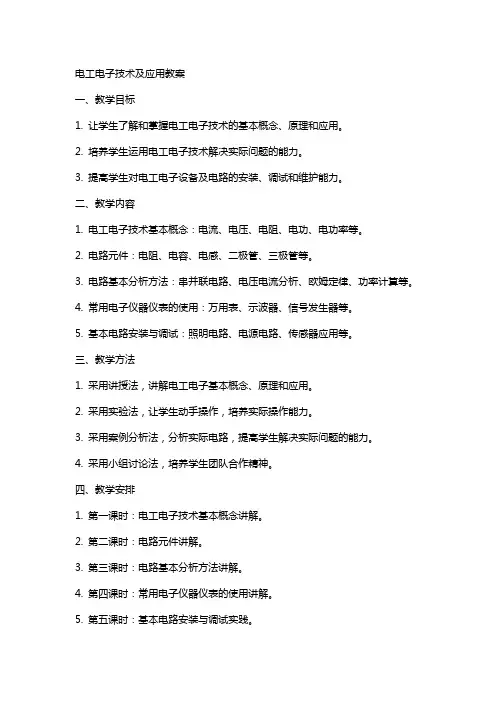

电工电子技术及应用教案一、教学目标1. 让学生了解和掌握电工电子技术的基本概念、原理和应用。

2. 培养学生运用电工电子技术解决实际问题的能力。

3. 提高学生对电工电子设备及电路的安装、调试和维护能力。

二、教学内容1. 电工电子技术基本概念：电流、电压、电阻、电功、电功率等。

2. 电路元件：电阻、电容、电感、二极管、三极管等。

3. 电路基本分析方法：串并联电路、电压电流分析、欧姆定律、功率计算等。

4. 常用电子仪器仪表的使用：万用表、示波器、信号发生器等。

5. 基本电路安装与调试：照明电路、电源电路、传感器应用等。

三、教学方法1. 采用讲授法，讲解电工电子基本概念、原理和应用。

2. 采用实验法，让学生动手操作，培养实际操作能力。

3. 采用案例分析法，分析实际电路，提高学生解决实际问题的能力。

4. 采用小组讨论法，培养学生团队合作精神。

四、教学安排1. 第一课时：电工电子技术基本概念讲解。

2. 第二课时：电路元件讲解。

3. 第三课时：电路基本分析方法讲解。

4. 第四课时：常用电子仪器仪表的使用讲解。

5. 第五课时：基本电路安装与调试实践。

五、教学评价1. 课堂问答：检查学生对电工电子基本概念、原理的理解。

2. 课后作业：巩固学生对电路分析方法的掌握。

3. 实验报告：评估学生在实际操作中的表现。

4. 小组讨论：评价学生团队合作和问题解决能力。

5. 期末考试：全面检查学生对电工电子技术的掌握程度。

六、教学资源1. 教材：电工电子技术及应用。

2. 实验室设备：电路实验箱、万用表、示波器、信号发生器等。

3. 教学软件：电路仿真软件、多媒体教学课件。

4. 网络资源：相关电工电子技术教学网站、论坛、视频等。

七、教学过程1. 导入：通过生活中的实例，引发学生对电工电子技术的兴趣。

2. 讲解：详细讲解电工电子基本概念、原理和应用。

3. 实践：学生动手进行电路实验，巩固理论知识。

4. 讨论：分组讨论实际电路问题，培养学生问题解决能力。

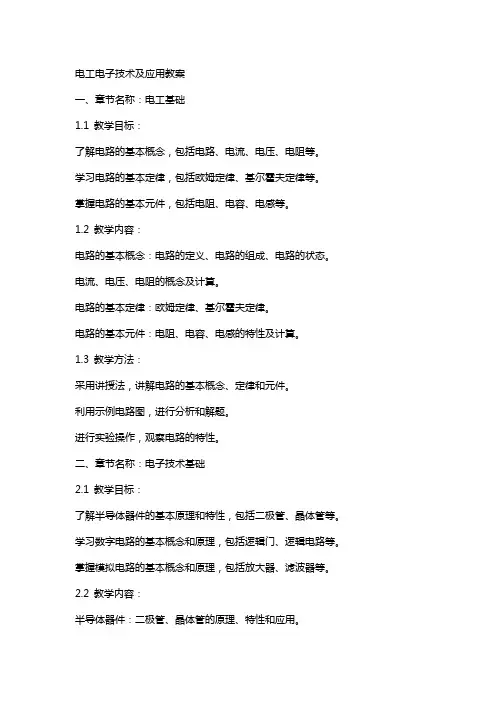

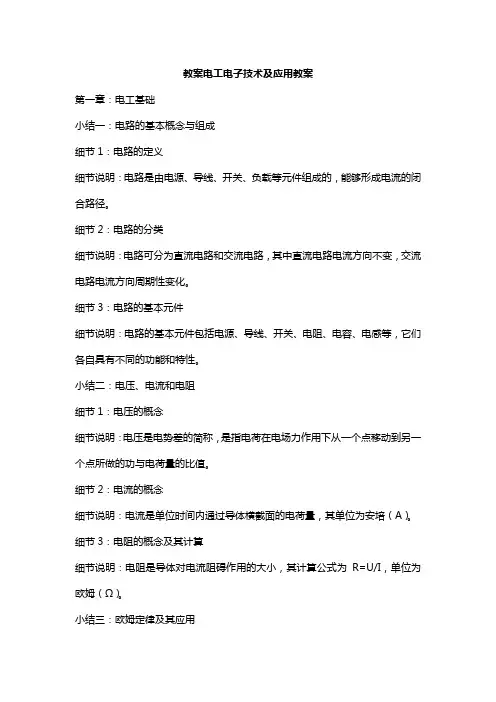

电工电子技术及应用教案一、章节名称：电工基础1.1 教学目标：了解电路的基本概念，包括电路、电流、电压、电阻等。

学习电路的基本定律，包括欧姆定律、基尔霍夫定律等。

掌握电路的基本元件，包括电阻、电容、电感等。

1.2 教学内容：电路的基本概念：电路的定义、电路的组成、电路的状态。

电流、电压、电阻的概念及计算。

电路的基本定律：欧姆定律、基尔霍夫定律。

电路的基本元件：电阻、电容、电感的特性及计算。

1.3 教学方法：采用讲授法，讲解电路的基本概念、定律和元件。

利用示例电路图，进行分析和解题。

进行实验操作，观察电路的特性。

二、章节名称：电子技术基础2.1 教学目标：了解半导体器件的基本原理和特性，包括二极管、晶体管等。

学习数字电路的基本概念和原理，包括逻辑门、逻辑电路等。

掌握模拟电路的基本概念和原理，包括放大器、滤波器等。

2.2 教学内容：半导体器件：二极管、晶体管的原理、特性和应用。

数字电路：逻辑门、逻辑电路、逻辑函数、逻辑代数。

模拟电路：放大器、滤波器、振荡器等的基本原理和应用。

2.3 教学方法：采用讲授法，讲解半导体器件、数字电路和模拟电路的基本原理和概念。

利用示例电路图和实验设备，进行分析和解题。

进行实验操作，观察电子器件的特性。

三、章节名称：电工电子测量技术3.1 教学目标：学习电工电子测量的基本原理和方法。

掌握电工电子测量仪器的使用和维护。

了解电工电子测量误差的概念和减小方法。

3.2 教学内容：电工电子测量的基本原理：电压、电流、电阻的测量。

测量仪器：万用表、示波器、信号发生器等的使用和维护。

测量误差：误差的概念、来源和减小方法。

3.3 教学方法：采用讲授法，讲解电工电子测量的原理和仪器的使用方法。

利用实验设备，进行实际操作和测量。

分析测量结果，讨论误差的来源和减小方法。

四、章节名称：电机及控制技术4.1 教学目标：了解电机的基本原理和特性，包括直流电机、交流电机等。

学习电机的控制技术，包括启动、制动、调速等。
