电路的三种工作状态分别是什么
电路有三种工作状态，分别是通路、开路和短路。
由金属导线和电气、电子部件组成的导电回路，称为电路。
在电路输入端加上电源使输入端产生电势差，电路连通时即可工作。
电路的三种工作状态
1.通路：处处连通的电路。
2.开路：也叫断路，因为电路中某一处因中断，没有导体连接，电流无法通过，导致电路中电流消失，一般对电路无损害。
3.短路：电源未经过任何负载而直接由导线接通成闭合回路，易造成电路损坏、电源瞬间损坏、如温度过高烧坏导线、电源等。
电路的组成
电路由电源、开关、连接导线和用电器四大部分组成。
实际应用的电路都比较复杂，因此，为了便于分析电路的实质，通常用符号表示组成电路实际原件及其连接线，即画成所谓电路图。
其中导线和辅助设备合称为中间环节。
电源是提供电能的设备。
电源的功能是把非电能转变成电能。
例如，电池是把化学能转变成电能；发电机是把机械能转变成电能。
由于非电能的种类很多，转变成电能的方式也很多。
电源分为电压源与电流源两种，只允许同等大小的电压源并联，同样也只允许同等大小的电流源串联，电压源不能短路，电流源不能断路。
简述电路三种状态的特征及额定值的含义1. 引言电路是现代科技中一项重要的技术，它将电子设备连接在一起，使得我们能够实现各种各样的功能。
电路中的电子元件会以不同的方式工作，这取决于电路中的状态。
电路的三种状态分别是：断开、闭合和半开。
本文将简述这三种状态的特征以及额定值的含义。
2. 断开状态当电路中的开关处于断开状态时，电路中的电流无法通过。
简单来说，这就意味着电源无法将电能传输到负载上。
断开状态的特征是电阻非常大，接近无穷大。
这意味着电流几乎不会通过这个元件。
我们也可以说，电路中的断开状态相当于一个断路。
在电路设计和电路故障排查中，我们经常会遇到需要将某个部分断开的情况。
当某个元件出现故障时，为了保证整个电路的正常工作，我们需要断开这个元件，以防止故障进一步扩大。
3. 闭合状态闭合状态是电路运行中最常见的状态。
当电路中的开关处于闭合状态时，电流能够通过电路，使得电能能够传输到负载上。
闭合状态的特征是电阻非常低，接近零。
这意味着电流可以自由地通过这个元件。
在电路中，我们可以使用开关来控制电路的闭合和断开，以实现开启和关闭电路的功能。
闭合状态的电路可以让电能流动，并为我们的电子设备提供所需的能量。
4. 半开状态半开状态是闭合状态和断开状态之间的一种特殊状态。
在这种状态下，电路既不是完全断开也不是完全闭合。
其特征是电阻介于断开状态和闭合状态之间。
这意味着电流只能以有限的方式通过这个元件。
半开状态在一些特殊的电路设计中具有重要的意义。
当我们想要控制电流的大小或频率时，可以使用元件的半开状态来达到预期的效果。
5. 额定值的含义在电路设计中，额定值是指元件或电路所能承受的最大工作条件。
这些额定值是由制造商根据元件的物理特性和设计要求确定的。
根据不同的元件类型，额定值可以包括电压、电流、功率和温度等。
额定值的含义是，当元件工作在额定值范围内时，元件能够正常工作且不发生损坏。
如果电路中的电压、电流或功率超过额定值，元件可能会过载或损坏。
《电工电子技术及应用》试卷（答案）一、选择题（每小题1分，共30分。
将每题的正确答案序号填入下列表格中）1、在电路中，一定为电源的是（ C ）。
A、蓄电池B、电动机C、发电机D、电风扇2、电流的方向通常规定为（B）的方向。
A、负电荷的定向运动B、正电荷的定向运动C、正电荷的自由运动D、正、负电荷的定向运动3、在金属导体中形成电流的是（B）。
A、正电荷B、自由电子C、正负离子D、空穴4、单位相同的两个物理量是（A）。
A、电动势、电位B、电位、电流C、电位、电能D、电动势、电功5、平时所说的负载过大是指（B）。
A、超过了用电器的额定电压，额定电流，额定功率B、负载的功率过大C、负载的电阻阻值过大D、负载的电源索取的功率大于电源的额定功率6、一段粗细均匀的导线接于电路中，电流为Ⅰ，将其对折后再接于原电路中，导线中的电流为（ B）。
A、2ⅠB、4ⅠC、ⅠD、8Ⅰ7、根据三极管的结构，三极管可以分为几类（B）。
A、1B、2C、3D、48、线性电阻两端的电压为U时，电阻为R，当电阻两端的电压升高到2U时，电阻为（C）。
A、2RB、0.5RC、RD、4R9、电源的端电压等于电动势，这一结论适用于电路处于（A）。
A、开路状态B、通路状态C、短路状态D、任意状态10、白炽灯的灯丝烧断后又搭接在一起，则白炽灯会（ A ）。
A、变亮B、变暗C、时亮时暗D、不发光11、某精确色环电阻用四环表示，已知该电阻的阻值为4.8KΩ±5%，则该电阻的第三环颜色为（B ）。
A、红B、橙C、黄D、银12、由4只灯泡串联的电路中，除了3号灯不亮外，其他3个灯都亮，把3号灯取下后，其余三个灯仍亮，其原因是（B ）。
Ａ、３号灯断路Ｂ、３号灯被短路Ｃ、３号.４号灯之间导线断开Ｄ、１.２.４号灯由于被短路而受到保护13、某一复杂电路有a条支路，b个网孔，利用支路电流法解题，须列_______个独立节点电流方程（ B）、A、aB、b-1C、bD、a-b14、一有源二端网络的开路电压为16V，短路电流为2A，则负载Rl可获得的最大功率是（ C ）。
电路三种状态的工作情况在学电子电路中，要学会分析电路，就从了解电路的三种状态开始。
电路有哪三种状态：通路(负载)、短路、开路(空载)三种状态下的电源电压分别是U=E-IR，U=0。
U=E，以下内容分别介绍这三种状态的具体情况。
1、通路状态：通路就是电路中的开关闭合，负载中有电流流过。
在这种状态下，电源端电压与负载电流的关系可以用电源外特性确定，根据负载的大小，又分为满载、轻载、过载三种情况。
负载在额定功率下的工作状态叫额定工作状态或满载;低于额定功率的工作状态叫轻载;高于额定功率的工作状态叫过载。
由于过载很容晚烧坏电器，所以一般情况都不允许出现过载。
2、短路状态如果外电路被阻值近似为零的导体接通，这时电源就处于短路状态，在这种状态下，电路中的电流(短路电流)I≈E/R 。
我们知道，电源的内阻一般都是很小的，因而短路电流可能达到非常大的数值，这将电源有烧毁的危险，必须严格防止，避免发生。
防止短路的最常见方法是在电路中安装保险管。
保险管中的熔丝是由低熔点的铅锡合金、银丝制成。
当电流增大到一定数值时，保险丝首先被熔断，从而切断电路。
在短路状态下电源的端电压为：U=E-IR≈E-E/R*R=0可见，短路状态的主要特点是：短路电流很大，电源端电压为零。
这里需要说明，通常电源的内阻都基本不变并且数值很小，所以可近似认为电源的端电压等于电源电动势。
今后若不特别指出开标出电源内阻时，就表示内阻很小，可以忽略不计。
3.开路状态开路就是电源两端开电路某处断开，电路中没有电流通过，电源不向负载输送电能。
对于电源来说，这种状态叫空载。
开路状态的主要特点是：电路中的电流为零。
电源端电压和电动势相等。
这三种状态，在我们生活中随处都可以看到，如将电灯的开关合上，电灯发亮，这就是一种通路状态，如果开电灯，同时开冰箱、空调、电饭煲、电视、电脑、音箱、电炒锅，这时负载比较多，容晚出现过载现象，当过载时电线容易冒烟起火。
当把开关合上时，电灯灭了，这是一处开路状态。
电路的三种工作状态及特点
1. 嘿，你知道电路有开路状态吗？就像一条路突然断了，没了通行！比如说家里的灯泡突然不亮了，大概率就是某个地方开路啦。
你想想看，这电流就像水流一样，路都断了，还怎么流呀！这时候的电路特点就是没电流通过哦。
2. 还有短路状态呢，哎呀呀，这可不得了！就如同汽车在高速路上突然失控冲向了错误的方向。
记得那次我修一个小电器，不小心弄短路了，“啪”一声，吓人一跳！这种状态下电流会超级大，很危险嘞！
3. 另外呀，正常的通路状态可是最重要的哟！就好像一辆车在平坦的大道上顺畅行驶一样。
咱家里的各种电器正常工作的时候就是处于通路状态呀，电流能愉快地流动，各种功能都能好好发挥，多棒呀！
4. 你说电路这三种状态是不是很神奇，开路就像被堵住了，真让人着急！短路就像出了大乱子，可得小心！通路就是一切安好，让人安心。
5. 想想如果电路总是开路，那不就啥都用不了啦，多糟糕呀！短路更是灾难呀，说不定会引发火灾呢！还好有通路能让我们享受各种电器带来的便利，多好。
6. 所以呀，我们得好好了解电路的这些工作状态，才能更好地使用电器，保障安全呢！总之，电路的三种状态真的很重要，我们可不能小瞧它们哟！。

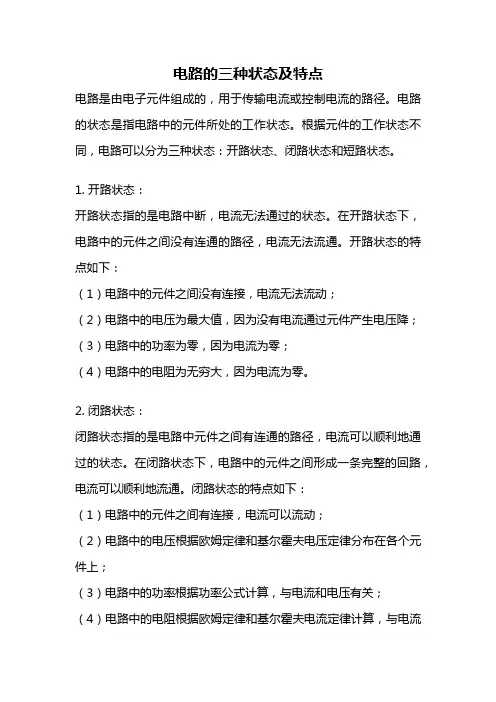

电路的三种状态及特点电路是由电子元件组成的，用于传输电流或控制电流的路径。
电路的状态是指电路中的元件所处的工作状态。
根据元件的工作状态不同，电路可以分为三种状态：开路状态、闭路状态和短路状态。
1. 开路状态：开路状态指的是电路中断，电流无法通过的状态。
在开路状态下，电路中的元件之间没有连通的路径，电流无法流通。
开路状态的特点如下：（1）电路中的元件之间没有连接，电流无法流动；（2）电路中的电压为最大值，因为没有电流通过元件产生电压降；（3）电路中的功率为零，因为电流为零；（4）电路中的电阻为无穷大，因为电流为零。
2. 闭路状态：闭路状态指的是电路中元件之间有连通的路径，电流可以顺利地通过的状态。
在闭路状态下，电路中的元件之间形成一条完整的回路，电流可以顺利地流通。
闭路状态的特点如下：（1）电路中的元件之间有连接，电流可以流动；（2）电路中的电压根据欧姆定律和基尔霍夫电压定律分布在各个元件上；（3）电路中的功率根据功率公式计算，与电流和电压有关；（4）电路中的电阻根据欧姆定律和基尔霍夫电流定律计算，与电流和电压有关。
3. 短路状态：短路状态指的是电路中出现了低阻值的路径，电流会在这个路径上大量流动，导致其他元件无法正常工作的状态。
在短路状态下，电路中的元件之间存在一个非常低的电阻，电流会优先选择通过这个路径，导致其他元件的电流减小或消失。
短路状态的特点如下：（1）电路中存在一个低阻值的路径，电流会优先流过这个路径；（2）电路中的电压根据欧姆定律和基尔霍夫电压定律分布在各个元件上，但受到短路路径的影响，电压降会减小或消失；（3）电路中的功率根据功率公式计算，与电流和电压有关，但受到短路路径的影响，功率会减小或消失；（4）电路中的电阻受到短路路径的影响，电阻值会减小或趋近于零。
总结：电路的三种状态分别是开路状态、闭路状态和短路状态。
开路状态指的是电路中断，电流无法通过；闭路状态指的是电路中元件之间有连通的路径，电流可以顺利地通过；短路状态指的是电路中出现了低阻值的路径，电流会在这个路径上大量流动。
