电工电子技术及应用(B)带答案

电工电子技术测试题（含答案）一、单选题（共37题，每题1分，共37分）1.在有线广播中的扬声器多数是采用( )扬声器。

A、号筒式高音B、电动纸盆式C、舌簧D、压电正确答案：A2.视频信号画面的像素数量D1指( )A、352 X 288B、704 X 576C、720 X 576D、1280 X 720正确答案：C3.属于集中控制方式的网络拓朴结构是( )。

A、树型结构B、总线结构C、环型结构D、星型结构正确答案：D4.以下数字码型中,不具备一定的检测差错能力码为( )。

A、NRZ码B、CMI码C、AMI码D、HDB3码正确答案：A5.100W扩音机输出阻抗是( )。

A、50欧B、36欧C、30欧D、60欧正确答案：B6.在设备ZXR路由2842路由器时COM口的速率应设置为( )A、6400B、9200C、57600D、115200正确答案：B7.纳入IP数据网的红外故障,IP网管机房人员要利用PING命令在( )内判断出故障区段,是属于IP网络故障还是地区接入或终端故障。

A、10分钟B、2分钟C、3分钟D、5分钟正确答案：D8.(考题) 郑西线北电BTS9000出现“Blockedairinlet”告警最可能是( )模块引发的。

A、DDMB、RICAMC、SICSD、RMBlockedairinlet:堵塞的空气入口正确答案：C9.视频会议终端设备的视频源切换属于( )检查项目。

A、月B、半年C、旬D、季正确答案：D10.扩音机开关置窄带时适用播放( )。

A、音乐B、语言C、录音D、扩音正确答案：B11.软件环回有( )。

A、外环回B、外环回,内环回C、设备环D、硬件环回正确答案：B12.路由器运行于OSI模型的( )。

A、传输层B、网络层C、应用层D、数据链路层正确答案：B13.在下列各网络结构中,共享资源能力最差的是( )。

A、总线结构B、网状结构C、星型结构D、树型结构正确答案：C14.MP板为系统主处理板,M灯亮表示此板为( )。

《电工电子技术及应用（第二版）》（邓允主编，化学工业出版社,2011年）思考题与习题详解第五章 异步电动机的继电接触控制电路5-1 按钮和开关的作用有什么不同？【解】按钮是一种结构简单但应用极为广泛的主令电器。

它用来接通或断开电流较小的控制电路（如控制接触器、继电器等），从而控制电动机或其它电气设备的运行。

开关主要用于不经常操作的低压电路中，用于接通或切断电源与负载的联系。

5-2交流接触器有何用途？交流接触器由哪几个部分组成？各有什么作用？【解】交流接触器是广泛用于电力的通断和控制电路。

它利用主触点来通断主电路，利用辅助触点来执行控制指令。

交流接触器由电磁操作机构、触点和灭弧装置等三部分组成。

电磁操作机构实际上就是一个电磁铁，它包括吸引线圈、山字型的静铁心和动铁心。

触点可根据通过电流大小的不同，分为主触点和辅助触点。

主触点一般为三极动合（常开）触点，电流容量大，通常装有灭弧装置，主要用在主电路中。

辅助触点有动合（常开）和动断（常闭）两种类型，主要用在控制电路中。

当吸引线圈通电时，衔铁被吸合，通过传动机构使触点动作，达到接通或断开电路的目的；当线圈断电后，衔铁在反力弹簧的作用下回到原始位置使触点复位。

5-3 交流接触器的主触点和辅助触点各有什么特点？如何区分常开辅助触点和常闭辅助触点？【解】主触点接在主电路中，用来接通或断开电源与电动机；辅助触点接在控制电路中，常与按钮配合使用，用来实现电动机的各种控制。

区分常开辅助触点和常闭辅助触点，可用万用电表的欧姆档测两端的电阻值即可判断。

5-4 在电动机主电路中，既然装有熔断器，为什么还要装热继电器？它们的作用有什么不同？为什么照明电路只装熔断器而不装热继电器？【解】熔断器和热继电器的保护范围不同，不能相互替代。

熔断器对电路进行严重过载或短路保护，热继电器对电路进行一般过载保护。

照明电路一般只会发生电源短路的故障，而不会出现过载，所以只需要熔断器进行保护。

(判断题)1: 换路定律指出换路瞬间电流不跳变，即i(0+)=i(0-)(         )A: 错误B: 正确正确答案:(判断题)2: 对称三相电路的星形电阻负载R为20欧，电源线电压有效值为380V。

负载相电流有效值为11A。

(        )A: 错误B: 正确正确答案:(判断题)3: 电流源和电压源串联，可以用电压源和电阻串联等效。

A: 错误B: 正确正确答案:(判断题)4: 一个线性有源二端网络可以用一个电压源和一个电阻串联来等效。

电压源的电压等于二端网络的开路电压，电阻等于其入端电阻。

A: 错误B: 正确正确答案:(判断题)5: 电阻R1和电阻R2串联的等效电阻1/R=1/R1+1/R2。

A: 错误B: 正确正确答案:(判断题)6: 当电流和电压是非关联方向时，电阻的电压与电流关系是U=RI 。

A: 错误B: 正确正确答案:(判断题)7: 磁滞现象不仅会造成铁心损失，还可能使线圈的电流和电压的波形发生畸变。

(          )A: 错误B: 正确正确答案:(判断题)8: 磁动势一定时磁路的磁阻越大，磁路中的磁通就越小。

(          ) A: 错误B: 正确正确答案:(判断题)9: Z=j50欧姆，表明该电路为纯电感电路。

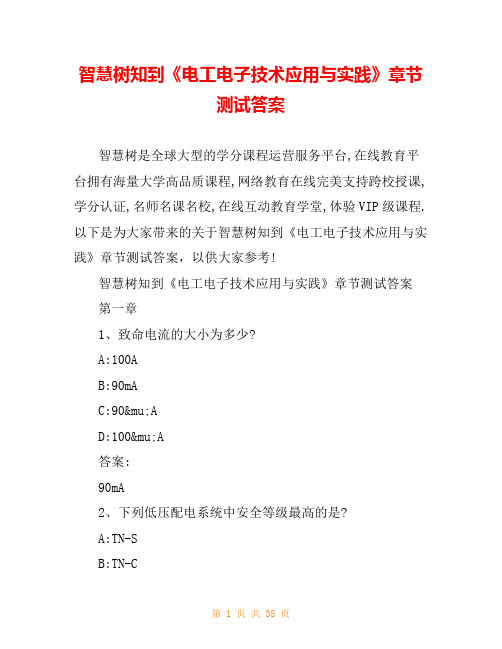

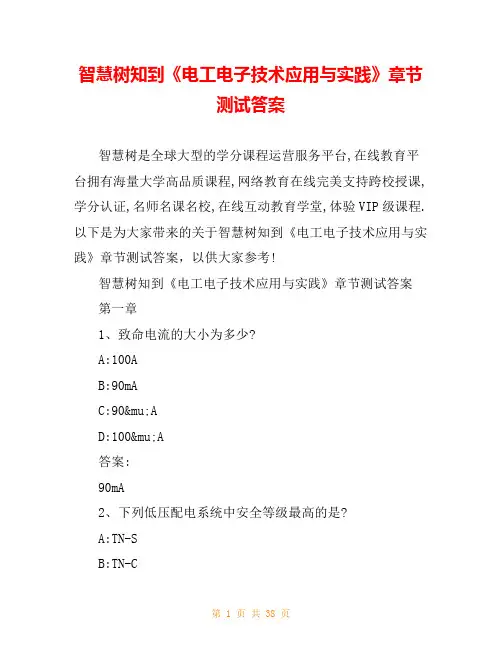

智慧树知到《电工电子技术应用与实践》章节测试答案智慧树是全球大型的学分课程运营服务平台,在线教育平台拥有海量大学高品质课程,网络教育在线完美支持跨校授课,学分认证,名师名课名校,在线互动教育学堂,体验VIP级课程.以下是为大家带来的关于智慧树知到《电工电子技术应用与实践》章节测试答案，以供大家参考!智慧树知到《电工电子技术应用与实践》章节测试答案第一章1、致命电流的大小为多少?A:100AB:90mAC:90μAD:100μA答案:90mA2、下列低压配电系统中安全等级最高的是?A:TN-SB:TN-CC:ITD:TT答案:TN-S3、不同频率的电流对人体影响也不同。

通常频率在( )范围内的交流电对人体的危险性最大。

A:20-30HzB:30-40HzC:50-60HzD:20-30kHz答案:50-60Hz4、三线四线制组成包括( )?A:三根火线B:一根地线C:一根零线D:两根火线答案:三根火线,一根零线5、触电电流对人体的作用取决于下列哪些因素? A:电流大小B:电流流经途径C:电流频率D:人体状况E:电流持续时间答案:电流大小,电流流经途径,电流频率,人体状况,电流持续时间6、低压配电系统的电压等级是多少?A:36VB:220VC:380VD:1000V答案:220V,380V7、三相电路是三个( )电动势作为供电电源的电路。

A:频率相同B:振幅相同C:相位彼此相差120°D:正弦规律答案:频率相同,振幅相同,相位彼此相差120°,正弦规律8、下面表述是否正确“不靠近低压带电体，不接触高压带电体”。

A:对B:错答案: 错9、在任何场合，安全电压都是36V。

A:对B:错答案: 错10、发电厂生产的电能输电的距离越长，输送容量越大，则要求输电电压等级越高。

A:对B:错答案: 对第二章1、( )色导线表示为工作零线?A:红B:黄C:绿D:蓝答案:蓝2、数字显示式电笔，则可由笔身上的液晶显示屏中观察到带电体与大地间的电位差数值，显示范围为( )。

最新国家开放大学电大《电工电子技术》单选题题库及答案最新国家开放大学电大《电工电子技术》单选题题库及答案最新国家开放大学电大《电工电子技术》单选题题库及答案 1.题图所示电路中，电阻R1支路的电流I为----------------------。

(B) A. -3A；B .5 A；C. 2A 2.题图所示电路为三个二端网络，其中---------------------可以相互等效变换。

(C) A（a）和（b）；B（b）和（c）；C（a）和（c）3.题图所示电路中，由R1、R2支路的电流可计算出R3支路的电流I为---------------------。

(C) A. 5A；B. 15A；C.—15A 4.题图所示电路中，两端电压U与电路中各参数的相互关系可表示为---------------------。

(A) A.U=IR+U0；B. U=IR—U0；C. U=—IR—U0 5.题图所示电路中，电压Uab的数值是---------------------。

(B) A. 5V；B.10V；C. 15V 6.题图所示电路中，a点电位Va为---------------------。

(B)A.8V；B.7V；C. 9V 7.题图所示电路中，电压源US等于---------------------。

（C）A.—2V；B.—1V；C.1V 8.三相电路中，三相对称负载做Y连接，三个线电流均为3A，则中线电流是-----------------。

（C）A.3A；B.6A；C.0A 9.题图所示电路中，电源电压不变，而频率升高，各灯泡的亮度变化是---------------------。

（B）A.灯泡A变亮；B.灯泡B变亮；C.纯电感电路10.题图所示是某一支路的电压u和电流i的波形，可以判断该支路是---------------------。

（A）A.电阻电感串联电路；B.电阻电容串联电路；C.纯电感电路 11.通常所说的交流电压220V是指它的---------------------。

电工电子技术B 复习题一、填空题1. PN 结在（正向）时导通，（反向）时截止，这种特性称为（单向导电性）。

2. 某处于放大状态的三极管，测得三个电极的对地电位为U 1=-9V ，U 2=-6V ，U 3=-6.2V ，则电极（U3）为基极，（U1）为集电极，（U2） 为发射极，为（PNP ）型管。

3. 三极管工作在放大区时，发射结为（正向）偏置，集电结为（反向）偏置。

4. 某放大电路中，测得三极管三个电极的电流为I A =2mA ，I B =0.04m A ，I C =2.04mA ， 则电极（I B ）为基极，（I A ）为集电极，（I C ）为发射极； =β（50）。

5. 负反馈虽然使放大器的放大倍数下降，但能（提高）放大倍数的稳定性，（展宽）通频带，（减小）非线性失真，（改变）放大器的输入、输出电阻。

6. 集成运放用作电压比较器时，应工作于（开）环状态或引入（正）反馈。

7. (10001001)2=( 89)16= (137)10=(211 )8。

8. 对十个信号进行编码，则转换成的二进制代码至少应有 （4） 位。

9. 1个触发器可以记忆 （1）位二进制信息， 1个触发器的稳定状态有(0) 和 (1)状态。

10. 555定时器构成的单稳态触发器有（1）个稳态、构成的多谐振荡器有（0）个稳态。

11. 二极管在（正向 ）时导通，（反向）时截止，这种特性称为（单向导电性 ）。

12. 某处于放大状态的三极管，测得三个电极的对地电位为U 1=6.7V ，U 2=6V ，U 3=9V ，则电极（U1 ）为基极，（U3）为集电极，（U2）为发射极，为（ NPN ）型管。

13. 三极管工作在饱和状态时，发射结为（ 正向）偏置，集电结为（正向 ）偏置。

14. 某放大电路中，测得三极管三个电极的电流为I C =2mA ，I A =0.04m A ， I B =2.04mA ，则电极（ I A ）为基极，（I C ）为集电极，（ I B ）为发射极； =β（50）。

电工电子技术及应用 14秋学期《电工电子技术及应用》在线作业3一,单选题1. 一电路元件的电压U=10V，电流I=10A，电压和电流为关联方向。

则该元件吸收的电功率为( )A 100瓦特B -100瓦特C 其它A.B.C.D.?标准答案：A1. 变压器原边的电流i1和付边的电流i2的关系为( )。

A i2增大i1减小B i2减小i1减小C 其它A.B.C.D.?标准答案：B2. 两个流向相反电流源并联，一个电流为1A，另一个电流为3A，其等等效电路为( )。

A 电流源2AB 电流源4AC 其它A.B.C.D.?标准答案：A2. 变压器的n=10，如果U2=220V，则U1的值为 ( )A 22伏B 2200伏C 其它A.B.C.D.?标准答案：B3. RLC串联，R=30欧姆、XL=50欧姆、XC=10欧姆。

其等效复阻抗为 ( ) 欧姆。

A 30+j40B 30-j40C 其它A.B.C.D.?标准答案：A3. 一阶电路的全响应等于 ( )。

A 零输入与零状态响应的差B 零输入与零状态响应的和C 其它A.B.C.D.?标准答案：B4. 电动机的额定电流IN是指电机额定工作时( ) 的电流。

A 定子绕组B 转子端 C其它A.B.C.D.?标准答案：A4. 异步电动机的额定转矩TN表示电机在( )的转矩。

A 额定工作时B 任何时候 C其它A.B.C.D.?标准答案：A5. 变压器原边的电流i1和付边的负载阻抗Z的关系为( )。

A Z减小i1减小B Z减小I1增大C 其它A.B.C.D.?标准答案：B5. 两个电阻分别为60欧姆和30欧姆串联，其等效电阻R为 ( )。

A R=90欧姆B R=20欧姆C 其它A.B.C.D.?标准答案：A6. 当一个40欧姆的电阻和一个30欧姆的感抗串联，其等效复阻抗Z的模为 ( ) 欧姆A 70B 50C 其它A.B.C.D.?标准答案：B6. 异步电动机的最大转矩Tm表示电机( )的能力。

一选择题：1、理想二极管的反向电阻为（ B ）。

A 零B 无穷大C 约几百千欧D 以上都不对1.在换路瞬间，下列各项中除( B )不能跃变外，其他全可跃变。

(a)电感电压 (b)电容电压 (c)电容电流4.在电感性负载两端并联一定值的电容，以提高功率因素，下列说法正确的是（ D ）。

(A)减少负载的工作电流 (B) 减少负载的有功功率(C)减少负载的无功功率 (D) 减少线路的功率损耗5.当三相交流发电机的三个绕组连接成星形时，若线电压V t u BC )180sin(2380-=ω，则相电压=C u （ D ）。

(a)V t )30sin(2220-ω (b) V t )30sin(2380-ω (c) V t )120sin(2380+ω （d ）2202sin(30)t ω+6.两个完全相同的交流铁心线圈，分别工作在电压相同而频率不同(f1>f2)的两电源下，此时线圈的磁通?1和?2 关系是( B )。

(a)?1 >?2 (b)?1<?2 (c)?1=?27.一负载电阻为RL ，经变压器接到内阻R0＝800Ω的电源上，变压器原、副绕组的额定电流为2A ／20A ，若使从变压器原绕组看进去的等效负载电阻RL ′＝R0时，则RL 等于（ B ）(a) 0.8Ω (b) 8Ω (c) 80Ω (d) 800Ωk的电阻中通过2mA的电流，试问电阻两端的电压是（ D ）。

1、3ΩA、10VB、6mVC、1.5VD、6V2、有一额定值为5W 500Ω的线绕电阻，其额定电流为（ D ）。

A、2500B、100C、1D、0.13、一个电热器从220V的电源取用的功率为1000W，如将它接到110V的电源上，则取用的功率为（ B ）W。

A、125B、250C、500D、10001. 稳压管起稳压作用，是利用它的（ D ）。

A 正向特性B 单向导电性C 双向导电性D 反向击穿特性2.某一负载消耗的有功功率为300W，消耗的无功功率为400var，则该负载的视在功率为（ c ）。

1、若交流电路的电流相位比电压相位超前，则电路成（）A、电阻性B、电感性C、电容性D、不确定学生答案：C2、在电阻元件的交流电路中，电压和电流的相位（）A、相反B、电压的相位比电流的相位落后90°C、电压的相位比电流的相位超前90°D、相同学生答案：D3、我国通常应用的交流电工频为（）Hz。

A、50B、60C、70D、100学生答案：A4、交流铁心线圈，当线圈匝数N增加一倍，则磁通F将( ) 。

A、不变B、减小C、增大D、以上都不正确学生答案：C5、接触器在电动机接触控制起动电路中起（）作用。

A、短路保护B、自锁和欠压保护C、过载保护D、过热保护学生答案：B6、热继电器在电动机接触控制起动电路中起（）作用。

A、短路保护B、欠压保护C、过载保护D、过热保护学生答案：C7、单相变压器原、副边绕组的额定电压分别为U1N=220V，U1N=110V，当原绕组的额定电流为9A时，副绕组的额定电流为（）。

A、18AB、6AC、4.5AD、2.5A学生答案：A8、一台三相异步电动机的转速为720 r/min，应选择电动机的磁极数为（）。

A、八极B、六极C、四极D、二极学生答案：A9、在三相交流电路中，负载为三角形连接，若每相负载的有功功率为30W，则三相有功功率为（）A、10B、30C、60D、90学生答案：D10、在三相交流电路中，当负载为对称且星型连接时，线电压与相电压的相位关系是（）。

A、线电压超前相电压300B、线电压滞后相电压300C、线电压与相电压同相D、线电压与相电压反相学生答案：A11、提高交流电路功率因数的意义在于增加有用功，其方法是并联电容学生答案：增加有用功；并联电容12、晶体三极管具有放大作用时，发射结正偏，集电结反偏。

学生答案：正偏；反偏13、异步电动机是把交流电能转变为机械能的动力机械。

它的结构主要有定子和转子两部分组成。

学生答案：定子；转子14、三相电路中，负载的连接方法主要有星形连接和三角形连接两种学生答案：星形连接；三角形15、在电容元件的交流电路中，电压的相位比电流的相位滞后90°学生答案：滞后90°。

《电工电子技术及应用》试卷（答案）一、选择题（每小题1分，共30分。

将每题的正确答案序号填入下列表格中）1、在电路中，一定为电源的是（ C ）。

A、蓄电池B、电动机C、发电机D、电风扇2、电流的方向通常规定为（B）的方向。

A、负电荷的定向运动B、正电荷的定向运动C、正电荷的自由运动D、正、负电荷的定向运动3、在金属导体中形成电流的是（B）。

A、正电荷B、自由电子C、正负离子D、空穴4、单位相同的两个物理量是（A）。

A、电动势、电位B、电位、电流C、电位、电能D、电动势、电功5、平时所说的负载过大是指（B）。

A、超过了用电器的额定电压，额定电流，额定功率B、负载的功率过大C、负载的电阻阻值过大D、负载的电源索取的功率大于电源的额定功率6、一段粗细均匀的导线接于电路中，电流为Ⅰ，将其对折后再接于原电路中，导线中的电流为（ B）。

A、2ⅠB、4ⅠC、ⅠD、8Ⅰ7、根据三极管的结构，三极管可以分为几类（B）。

A、1B、2C、3D、48、线性电阻两端的电压为U时，电阻为R，当电阻两端的电压升高到2U时，电阻为（C）。

A、2RB、0.5RC、RD、4R9、电源的端电压等于电动势，这一结论适用于电路处于（A）。

A、开路状态B、通路状态C、短路状态D、任意状态10、白炽灯的灯丝烧断后又搭接在一起，则白炽灯会（ A ）。

A、变亮B、变暗C、时亮时暗D、不发光11、某精确色环电阻用四环表示，已知该电阻的阻值为4.8KΩ±5%，则该电阻的第三环颜色为（B ）。

A、红B、橙C、黄D、银12、由4只灯泡串联的电路中，除了3号灯不亮外，其他3个灯都亮，把3号灯取下后，其余三个灯仍亮，其原因是（B ）。

Ａ、３号灯断路Ｂ、３号灯被短路Ｃ、３号.４号灯之间导线断开Ｄ、１.２.４号灯由于被短路而受到保护13、某一复杂电路有a条支路，b个网孔，利用支路电流法解题，须列_______个独立节点电流方程（ B）、A、aB、b-1C、bD、a-b14、一有源二端网络的开路电压为16V，短路电流为2A，则负载Rl可获得的最大功率是（ C ）。
