毛细管网辐射空调系统一、毛细管网空调系统介绍毛细管网空调系统由冷源、分集水器、循环泵和辐射板组成，冷源采用空冷式冰蓄冷冷水机组，冷水机组的供水温度为5℃－7℃。
各供冷方式所需要的冷水温度不同，所需要的冷水温度为16℃－18℃，供应辐射供冷方式的冷水系统因所需要的冷水温度较高（16℃－18℃），需要设置板式换热器和三通调节阀进行调节。
各实验空间的流量利用流量计、流量平衡阀进行调节。
露点控制系统采用毛细管网供冷系统的配套产品，毛细管辐射空调系统是一种可代替常规中央空调的新型节能舒适空调。
系统以水作为冷媒载体，通过均匀紧密的毛细管席（一般管体3．35MM＊0．5MM，间距10MM）辐射传热。
由于该系统所需的夏季冷冻源供水温度只需17－19℃供回水温度，冬季只需32－30℃供回水温度，大大低于常规水空调夏季7－12℃和冬季45－40℃供回水所需的能耗，因而系统更节能。
二、毛细管网地板采暖系统特点1)高舒适度由于毛细管网是由间距很小的平行毛细管均匀分布构成，热辐射交换面积特别大，地表基本没有温差，脚感更好!每个房间采用单独循环结构，故通过安装在房间内的温控器可单独控制各房间温度。
2)安装灵活毛细管网轻薄、柔软、荷载小，方便与装饰层结合安装，不仅可以安装在地面，在地面遮挡率大的情况下可以考虑安装在墙面或顶棚。
A、卫生间卫生洁具多地面安装面积有限，同时一些卧室由于家具遮挡导致散热面积有限，普通地板采暖一般满足不了热负荷要求需要增加辅助采暖设施。
如果用毛细管网采暖，可以把毛细管网安装在墙面或顶棚，各种问题就可以很好解决。
B、地面装饰材质影响：采用普通地板采暖的房间地面装饰材料受到限制，如不宜安装实木地板等。
铺装毛细管网的房间不受这些条件限制。
3)节能效果好普通地暖供回水温度一般55℃-45℃;毛细管网供回水温度一般28℃-32℃,比普通地暖节能30%以上，节能显著。
特别适合同热泵配合使用，达到更节能的效果。
4)毛细管网占用建筑净空小，节省建筑空间，利于房屋设计和装修*超薄地暖系统，大大降低了建筑基础的承重负荷和造价成本，比普通地暖增加了房间净高。

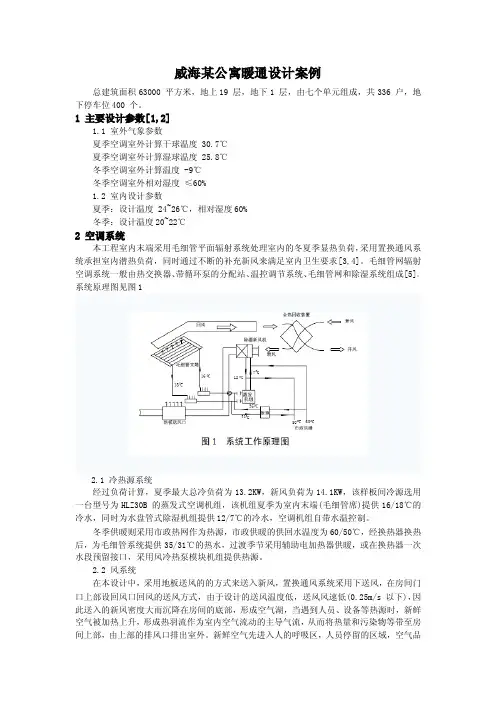

威海某公寓暖通设计案例总建筑面积63000平方米，地上19层，地下1层，由七个单元组成，共336户，地下停车位400个。
1主要设计参数[1,2]1.1室外气象参数夏季空调室外计算干球温度30.7℃夏季空调室外计算湿球温度25.8℃冬季空调室外计算温度-9℃冬季空调室外相对湿度≤60%1.2室内设计参数夏季：设计温度24~26℃，相对湿度60%冬季：设计温度20~22℃2空调系统本工程室内末端采用毛细管平面辐射系统处理室内的冬夏季显热负荷，采用置换通风系统承担室内潜热负荷，同时通过不断的补充新风来满足室内卫生要求[3,4]。
毛细管网辐射空调系统一般由热交换器、带循环泵的分配站、温控调节系统、毛细管网和除湿系统组成[5]。
系统原理图见图12.1冷热源系统经过负荷计算，夏季最大总冷负荷为13.2KW，新风负荷为14.1KW，该样板间冷源选用一台型号为HLZ30B的蒸发式空调机组，该机组夏季为室内末端(毛细管席)提供16/18℃的冷水，同时为水盘管式除湿机组提供12/7℃的冷水，空调机组自带水温控制。
冬季供暖则采用市政热网作为热源，市政供暖的供回水温度为60/50℃，经换热器换热后，为毛细管系统提供35/31℃的热水，过渡季节采用辅助电加热器供暖，或在换热器一次水段预留接口，采用风冷热泵模块机组提供热源。
2.2风系统在本设计中，采用地板送风的的方式来送入新风，置换通风系统采用下送风，在房间门口上部设回风口回风的送风方式，由于设计的送风温度低，送风风速低(0.25m/s以下)，因此送入的新风密度大而沉降在房间的底部，形成空气湖，当遇到人员、设备等热源时，新鲜空气被加热上升，形成热羽流作为室内空气流动的主导气流，从而将热量和污染物等带至房间上部，由上部的排风口排出室外。
新鲜空气先进入人的呼吸区，人员停留的区域，空气品质好；同时新风系统还具有湿度控制功能，确保四季室内40%~60%湿度，通过计算，并综合考虑除湿量与新风卫生要求，该样板间新风量为800m3/h台全热回收式新风换气机组(风量800m3/h)，和一台水盘管式新风除湿机组(风量1000m3/h)，结合使用向该样板间各房间送新风，用于满足室内卫生和防结露除湿要求。
毛细管辐射空调即五恒系统整理————王鸥阳通过几次现场的走访及对毛细管网辐射系统的相关资料性调研，现将该系统的一些技术节点做一个整体的梳理。
毛细管辐射空调系统是一种可代替常规中央空调的新型节能舒适空调。
系统以水作为冷媒载体，通过均匀紧密的毛细管席（一般管体4.3mm*0.8mm，间距10mm20mm40mm）辐射传热。
由于该系统所需的夏季冷冻源供水温度只需17-19度供回水温度，冬季只需32-30度供回水温度，大大低于常规水空调夏季7-12度和冬季45-40度供回水所需的能耗，因而系统更节能。
工作原理毛细管辐射空调系统采用3.35X0.5 mm 的PPR塑料毛细管组成的间隔为10 mm – 30 mm 的网栅，犹如人体中的毛细管，起到着分配、输送和搜集液体的功能。
在网栅中和人体毛细管中的液体流动速度基本相同，都在0.05 – 0.2 m/s之间。
同时人体皮下组织的毛细血管与周围环境成功地进行了传热交换，达到自身温度调节的目的。
主要特点1、结构特点：毛细管辐射空调是集分水式结构，具有换热面积大、壁薄导热性好、换热均匀、水力损失小的特点，决定了毛细管网是一种高效的换热器。
“面大壁薄”是毛细管网用于热交换的核心优点。
2、材料特点：制作毛细管辐射空调的原料是PP-R、PE-RT等可热塑性塑料，可热熔成型，绿色环保，同时具有耐高温、耐高压、耐腐蚀的特点，因此有广泛的推广应用领域，是理想的高效换热器。
3、使用特点：毛细管辐射空调薄、柔、轻，因此安装方便、覆盖层可以薄，铺装面积可以大，因此可以有效利用低品位能源，实现节能和舒适效果。
主要用途1、用于热湿独立处理空调系统，辐射供暖制冷，用能品位低，可以提高空调机组的能效，或直接利用可再生能源。
2、用于制作呼吸式空调墙（又称重力循环空调），调温调湿，使用方便，受限制条件少。
3、用于供暖，可以替代传统散热器或普通地板采暖，安装方便，供热效率高。
4、用于农业大棚，利用土壤的蓄热能力，均衡大棚内昼夜及季节的温差，提高大棚的生产效率。
毛细管网生态空调1、系统介绍以上海地区一建筑面积500㎡的办公楼为例。

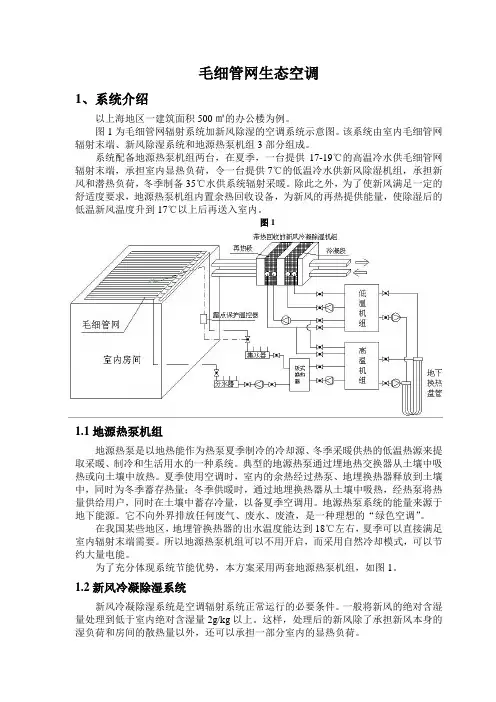

图1为毛细管网辐射系统加新风除湿的空调系统示意图。
该系统由室内毛细管网辐射末端、新风除湿系统和地源热泵机组3部分组成。
系统配备地源热泵机组两台，在夏季，一台提供17-19℃的高温冷水供毛细管网辐射末端，承担室内显热负荷，令一台提供7℃的低温冷水供新风除湿机组，承担新风和潜热负荷，冬季制备35℃水供系统辐射采暖。
除此之外，为了使新风满足一定的舒适度要求，地源热泵机组内置余热回收设备，为新风的再热提供能量，使除湿后的低温新风温度升到17℃以上后再送入室内。
图11.1地源热泵机组地源热泵是以地热能作为热泵夏季制冷的冷却源、冬季采暖供热的低温热源来提取采暖、制冷和生活用水的一种系统。
典型的地源热泵通过埋地热交换器从土壤中吸热或向土壤中放热。
夏季使用空调时，室内的余热经过热泵、地埋换热器释放到土壤中，同时为冬季蓄存热量；冬季供暖时，通过地埋换热器从土壤中吸热，经热泵将热量供给用户，同时在土壤中蓄存冷量，以备夏季空调用。
地源热泵系统的能量来源于地下能源。
它不向外界排放任何废气、废水、废渣，是一种理想的“绿色空调”。
在我国某些地区，地埋管换热器的出水温度能达到18℃左右，夏季可以直接满足室内辐射末端需要。
所以地源热泵机组可以不用开启，而采用自然冷却模式，可以节约大量电能。
为了充分体现系统节能优势，本方案采用两套地源热泵机组，如图1。

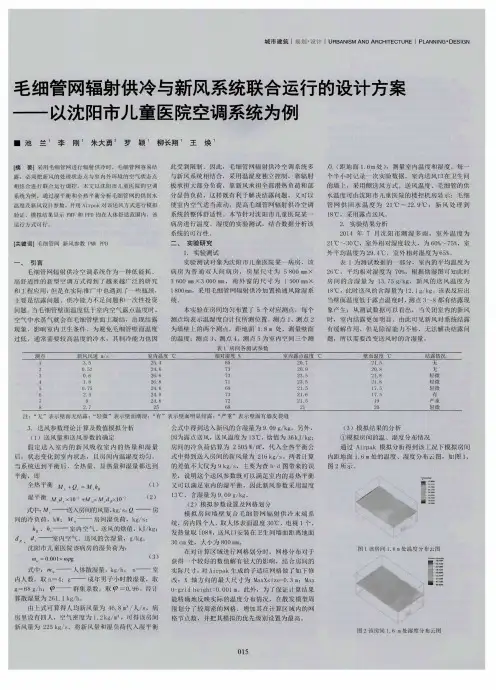

1.2新风冷凝除湿系统新风冷凝除湿系统是空调辐射系统正常运行的必要条件。
一般将新风的绝对含湿量处理到低于室内绝对含湿量2g/kg以上。
这样，处理后的新风除了承担新风本身的湿负荷和房间的散热量以外，还可以承担一部分室内的显热负荷。
为解决新风的再热可能造成能源浪费的问题，在本方案中利用热泵机组内的余热产生热水，在不增加系统能耗的前提下对新风进行再热升温处理。
这一技术在目前已经很成熟，包括世博园“汉堡之家”的新风系统中也采用了这一功能，其相比溶液除湿而言具有初投资少，不会出现除湿溶液飘液问题的优点。

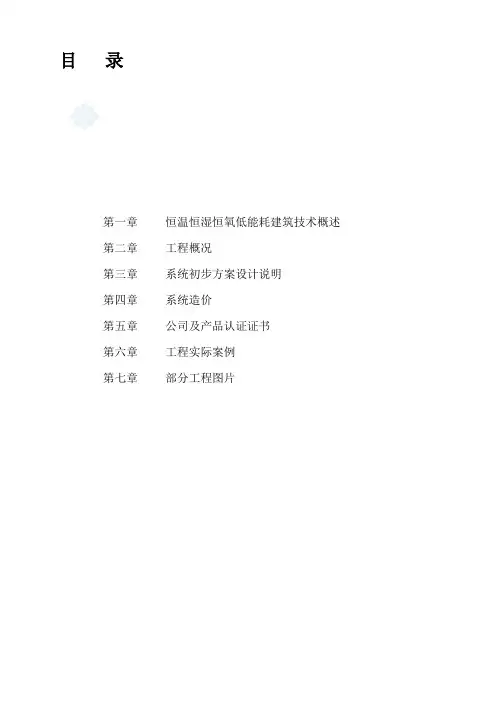

目录第一章恒温恒湿恒氧低能耗建筑技术概述第二章工程概况第三章系统初步方案设计说明第四章系统造价第五章公司及产品认证证书第六章工程实际案例第七章部分工程图片第一章恒温恒湿恒氧低能耗建筑技术概述恒温恒湿恒氧低能耗建筑能提供新节能环保、高舒适度的优越生活：不需要传统空调，但四季温度适宜，只有春秋，没有冬夏。
通过对房间的空气、湿度、噪音、光线进行控制，而不再完全一览室外的环境状况，健康舒适生活，能有自己掌控。
打造都市里的田园牧歌风情。
*室内20-26度恒温，终结严寒酷暑*常年40-60%恒湿，原理黄梅天烦恼*置换全新风，让呼吸变得健康*节能环保，建筑节能达85%系统主要由以下系统构成：1、优化设计的建筑围护结构保温隔热系统2、高舒适度的辐射采暖制冷末端系统3、置换新风系统4、高效可再生冷热源系统一、优化设计的建筑围护结构保温隔热系统该系统的主要内容包括：外墙外保温、屋顶保温，外窗隔热保温、遮阳等几个方面。
二、高舒适度的辐射采暖制冷末端系统针对辐射采暖制冷末端系统，DISMY设计、制造并提供了全面的相关产品和设计方案，主要是毛细管网辐射空调系统，通常只采用毛细管顶棚辐射，最高级的可以采用顶棚辐射制冷和地板辐射采暖。
毛细管网式1、毛细管辐射空调系统•如今，现代建筑的空调系统必须要符合很高的要求。
传统的空调系统如通风设备和静态供热很难同时达到最佳热的舒适性、最省的空间和节能的要求•毛细管是这个领域的一项新技术，它可以根据周围环境自动调整红环境的换热量。
用水做热媒的毛细管使用的是弹性塑料，直接铺在房间围护结构表面的下方。
这样房间的天花板、地板和墙壁就会变得非常的温暖舒适。
•这样，使用者和房间表面之间的能量传递就通过辐射的方式进行。
辐射是在自然条件下调整各物体间的热平衡。
•研究已经证明，因为这个原因，毛细管制冷、采暖系统可使人们感觉更舒适，从而具有更高的工作效率。
毛细管系统原理* 采用4.3X0.8 mm 的PPr塑料毛细管组成的间隔为10 mm – 30 mm 的网栅，犹如人体中的毛细管，起到着分配、输送和搜集液体的功能。
毛细管辐射空调系统知识介绍毛细管辐射空调系统是一种可代替常规中央空调的新型节能舒适空调。
系统以水作为冷媒载体，通过均匀紧密的毛细管席（一般管体 4.3mm*0.8mm，间距20mm）辐射传热。
由于该系统所需的夏季冷冻源供水温度只需17-19度供回水温度，冬季只需32-30度供回水温度，大大低于常规水空调夏季7-12度和冬季45-40度供回水所需的能耗，因而系统更节能。
一、工作原理毛细管辐射空调系统采用4.3X0.8 mm 的PPR塑料毛细管组成的间隔为10 mm–30 mm 的网栅，犹如人体中的毛细管，起到着分配、输送和搜集液体的功能。
在网栅中和人体毛细管中的液体流动速度基本相同，都在0.05–0.2 m/s之间。
同时人体皮下组织的毛细血管与周围环境成功地进行了传热交换，达到自身温度调节的目的。
二、主要特点1、结构特点：毛细管辐射空调是集分水式结构，具有换热面积大、壁薄导热性好、换热均匀、水力损失小的特点，决定了毛细管网是一种高效的换热器。
“面大壁薄”是毛细管网用于热交换的核心优点。
2、材料特点：制作毛细管辐射空调的原料是PP-R、PE-RT等可热塑性塑料，可热熔成型，绿色环保，同时具有耐高温、耐高压、耐腐蚀的特点，因此有广泛的推广应用领域，是理想的高效换热器。
3、使用特点：毛细管辐射空调薄、柔、轻，因此安装方便、覆盖层可以薄，铺装面积可以大，因此可以有效利用低品位能源，实现节能和舒适效果。
三、主要用途1、用于热湿独立处理空调系统，辐射供暖制冷，用能品位低，可以提高空调机组的能效，或直接利用可再生能源。
2、用于制作呼吸式空调墙（又称重力循环空调），调温调湿，使用方便，受限制条件少。
3、用于供暖，可以替代传统散热器或普通地板采暖，安装方便，供热效率高。
4、用于农业大棚，利用土壤的蓄热能力，均衡大棚内昼夜及季节的温差，提高大棚的生产效率。
5、用于制成毛细管网箱，作为地表水（海水、江、河、湖泊水等）源热泵的前端集热，集热效率高、不受环境的水质影响。
毛细管网辐射采暖供冷一般设计参数1、每平米毛细管网的散热散冷量是根据国家空调所实测数据并考虑到损耗系数规定的，具体如下：（1）空气中散热、冷量：q={[（T1+T2）/2]-T设计}×10 w/㎡/℃；(单位W/㎡，其中T1、T2为系统供、回水温度，T设计为室内设计温度)。
实际设计时可参考《供热空调设计手册》第二版。
（2）水体中换热量：q={[（T2+T1）/2]-T环境}×100w/㎡/℃；(单位W/㎡，其中T1、T2为系统供、回水温度，T环境为换热水体的温度)。
2、毛细管网夏季供冷（处理显热）时，供水温度以室内辐射面层温度不低于室内露点温度为准，一般控制在16℃-18℃，供回水3℃温差；冬季采暖供水温度根据室内热舒适度要求决定，一般控制在30-35℃。
如果用做室内局部高温（40℃以上）供热，考虑到毛细管网长期使用寿命，一般供水温度不超过65℃。
供热时供回水3-5℃温差。
3、毛细管网在温度65℃，压力0.6Mpa工况下使用寿命为50年，毛细管网长期工作压力一般不超过0.6MPa，爆破压力5.6 MPa。
4、毛细管网外径4.3mm，内径2.5mm，壁厚0.8mm，干管为de20。
单片毛细管网标准宽度为660mm，毛细管长度根据设计图纸而定，考虑到水力平衡等问题，一般长度不大于12m。
5、普来福毛细管网材料为热水PPR，连接方式以热熔连接为主，特殊情况在保证不漏水的情况下可辅以快速连接管件连接。
6、当环境温度平均低于5℃时，考虑到毛细管网冷脆性问题，如不配合相关温度保障措施，应停止施工。
7、毛细管网用于辐射供冷时，应配以合理的除湿系统，如冷凝除湿、吸附除湿等。
8、毛细管网施工时，如果铺设在墙面或屋顶面，一般抹灰找平层厚度为0.5cm—1cm；如果铺设在地面用作超薄型地暖，底层需铺设保温层，兼具防止逆向传热和找平作用，保温层建议使用发泡水泥，一般厚度为2cm，毛细管网找平层厚度为1cm，中间无需铺豆石砼层，总占用层高为3cm左右。
辐射空调系统的设计优化建议池鸿鸥【摘要】通过分析辐射空调系统的主要缺点,有限的制冷能力和结露,提出了系统辅助毛细管网重力柜的设计优化建议.毛细管网重力柜有着有效除湿和舒适性的特点,可以独立形成空调系统,也可以和辐射空调系统有机结合.这一设计优化方案不仅保留了原辐射空调系统的热舒适性和节能性,还提高了系统的制冷能力以及有效解决了结露问题.因此,毛细管网重力柜是辐射空调系统的一种合理的设计优化,可以应用在辐射空调的改造项目中,也可以在设计之初考虑,进一步扩大了辐射空调系统的应用.最后,结合工程项目浅析了优化方案实施的可行性.【期刊名称】《发电技术》【年(卷),期】2014(035)001【总页数】5页(P62-66)【关键词】辐射空调系统;制冷能力有限;结露;毛细管网重力柜【作者】池鸿鸥【作者单位】欧陆生态经济发展(上海)有限公司,上海200041【正文语种】中文【中图分类】TU830 引言辐射空调系统是一种新型的空调系统，最早起源于20世纪70年代的欧洲和北美，目前在国内已经有一定的应用。
辐射空调系统由辐射系统和置换新风系统组成，利用高温冷水作为冷媒介质，温湿度分别控制，因此，系统能耗大大减低同时营造了舒适的室内环境。
但是，这一空调系统在实际中应用中也受到地域和建筑类型的限制。
因此，如何改善辐射空调系统和扩大其应用性，成为工程设计人员实际设计中值得考虑的问题。
1 辐射系统简介辐射空调系统由辐射系统和置换新风除湿系统组成如图1所示。
其中的辐射系统的主要形式有混凝土楼板埋管式，毛细管席和金属辐射冷吊顶。
这3种形式都是以辐射传热为主，而不是对流进行热量交换，营造出和人体舒适温度接近的室内环境。
置换新风系统是将处理后的新鲜空气从位于房间下部或侧下部的送风口低风速送至人员活动区域[1]。
置换通风的低风速和高效率的特点，不仅能为室内人员提供有效的新风量而且能够实现低能耗运行。
置换新风系统承担全部室内湿负荷和部分显热负荷，而辐射系统仅承担室内显热负荷，实现了温湿度的分别控制。
毛细管平面空调末端系统-毛细管平面空调系统技术参数毛细管平面空调系统技术参数:夏季:供水温度为16/18 ℃辐射面表面温度约为20 ℃室内温度为26℃时，制冷量为80 W/m2。
冬季:系统供水温度为32/28 ℃辐射面表面温度为30 ℃室内温度为20℃时，制热量为86W/m2。
产品形式：毛细管席毛细管席K.S15系列：集水管20x2mm毛细管3.35x0.5mm管间距15mm长度600-6000 mm （每10mm一个级别）宽度150-1250 mm （每30mm一个级别）水容量0.27l/m2制冷量80w/m2允许最大供热温度60℃工作压力4bar高压型毛细管席高压型毛细管席P.VS30系列：集水管20x3.4mm毛细管4.5x0.8mm管间距30mm长度600-6000mm （每10mm一个级别）宽度150-1250 mm （每60mm一个级别）水容量0. 2l/m2制冷量80w/m2允许最大供热温度80℃工作压力最大20bar石膏板模块石膏板模块B.GK12系列：集水管20x2mm毛细管3.35x0.5mm管间距10mm长度1500和2000mm宽度600 mm水容量0.46l/m2制冷量76w/m2或64w/m2制热量150w/m2或135w/m2允许最大供热温度45℃工作压力4bar金属板模块金属板模块B.MV 10 系列产品构成30 mm 厚的隔音瓦片BEKA毛细管模块安置于一个密封的聚乙烯薄层内集水管尺寸20x2 mm毛细管尺寸3.35x0.5 mm细管间距10 mm毛细管席长度600-625mm毛细管席宽度600-625mm模块充水后质量5.3kg/m2水流量0.46 l/m2制冷量28-67w/m2 制热量：28-117w/m2最高允许的热水温度45℃系统运行压力4 bar。
Q/CSCEC 中建一局集团装饰工程有限公司企业标准 Q/CYXXX001－2011毛细管辐射空调末端系统工程技术规程（专家评审版）2011－4－1发布2011－5－15实施中 建 一 局 集 团 装 饰 工 程 有 限 公 司 发 布Q/CYXXX001－2011前 言为了规范毛细管辐射空调末端系统工程的设计、施工及验收，做到技术先进、经济合理、安全适用和保证工程质量，制定本标准。
本标准所有内容应符合强制性国家标准、行业标准及地方标准，若与其相抵触时，以国家标准、行业标准、地方标准为准。
本企业对本标准的合法性、真实性、准确性、技术合理性和实施后果负责。
本标准由中建一局集团装饰工程有限公司提出。
本标准起草单位：中建一局集团装饰工程有限公司中瑞天铭（北京）节能设备工程有限公司北京东方畅想建筑设计有限公司北京开思拓建筑节能技术研究院有限公司本标准主要起草人：张国昌 施林铁 单宝龙 李峰杨立新 侯兆川 陈振朋 罗鸣本标准首次发布确认时间：2011年4月。
目 次1 总则 (4)2 术语 (5)3 材料 (7)3.1 一般规定 (7)3.2 质量要求与检验 (7)3.3 运输及贮存 (8)4 设计 (9)4.1 一般规定 (9)4.2 构造要求 (10)4.3 设计计算 (10)5 施工 (13)5.1 一般规定 (13)5.2 毛细管抹灰辐射的网栅安装 (14)5.3 毛细管辐射金属板的安装 (18)5.4 毛细管重力循环空调柜的安装 (19)6 检验、调试及验收 (20)6.1 一般规定 (20)6.2 施工方案及材料、设备检查 (20)6.3 施工安装质量验收 (21)6.4 系统水压试验 (25)6.5 调试与试运行 (25)引用标准名录 (27)1.0.1 为了规范毛细管辐射空调末端系统工程的设计、施工及验收，做到技术先进、经济合理、安全适用和保证工程质量，制定本标准。
1.0.2 本规程适用于新建、改建和扩建的工业与民用建筑物，以水为介质的毛细管辐射空调末端系统，包括毛细管抹灰辐射、毛细管金属板辐射、毛细管重力循环空调柜工程的设计、施工及验收。
毛细管网辐射生态空调系统一般设计参数
1、每平米毛细管网的散热散冷量是根据国家空调所实测数据并考虑到损耗系数规定的，具体如下：
（1）空气中散热、冷量：q={[（T1+T2）/2]-T设计}×10 w/㎡/℃；(单位W/㎡，其中T1、T2为系统供、回水温度，T设计为室内设计温度)。
实际设计时可参考《供热空调设计手册》第二版。
（2）水体中换热量：q={[（T2+T1）/2]-T环境}×100w/㎡/℃；(单位W/㎡，其中T1、T2为系统供、回水温度，T环境为换热水体的温度)。
2、毛细管网夏季供冷（处理显热）时，供水温度以室内辐射面层温度不低于室内露点温度为准，一般控制在16℃-18℃，供回水3℃温差；冬季采暖供水温度根据室内热舒适度要求决定，一般控制在30-35℃。
如果用做室内局部高温（40℃以上）供热，考虑到毛细管网长期使用寿命，一般供水温度不超过65℃。
供热时供回水3-5℃温差。
3、毛细管网在温度65℃，压力0.6Mpa工况下使用寿命为50年，毛细管网长期工作压力一般不超过0.6MPa，爆破压力5.6 MPa。
4、毛细管网外径4.3mm，内径2.5mm，壁厚0.8mm，干管为de20。
单片毛细管网标准宽度为660mm，毛细管长度根据设计图纸而定，考虑到水力平衡等问题，一般长度不大于12m。
5、普来福毛细管网材料为热水PPR，连接方式以热熔连接为主，特殊情况在保证不漏水的情况下可辅以快速连接管件连接。
6、当环境温度平均低于5℃时，考虑到毛细管网冷脆性问题，如不配合相关温度保障措施，应停止施工。
7、毛细管网用于辐射供冷时，应配以合理的除湿系统，如冷凝除湿、吸附除湿等。
8、毛细管网施工时，如果铺设在墙面或屋顶面，一般抹灰找平层厚度为0.5cm—1cm；如果铺设在地面用作超薄型地暖，底层需铺设保温层，兼具防止逆向传热和找平作用，保温层建议使用发泡水泥，一般厚度为2cm，毛细管网找平层厚度为1cm，中间无需铺豆石砼层，总占用层高为3cm左右。
