毛细管网生态空调设计流程

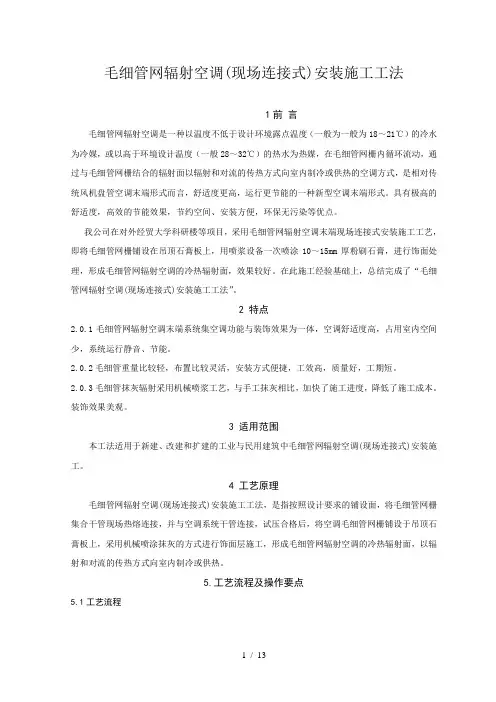

毛细管网辐射空调(现场连接式)安装施工工法1前言毛细管网辐射空调是一种以温度不低于设计环境露点温度（一般为一般为18～21℃）的冷水为冷媒，或以高于环境设计温度（一般28～32℃）的热水为热媒，在毛细管网栅内循环流动，通过与毛细管网栅结合的辐射面以辐射和对流的传热方式向室内制冷或供热的空调方式，是相对传统风机盘管空调末端形式而言，舒适度更高，运行更节能的一种新型空调末端形式。

具有极高的舒适度，高效的节能效果，节约空间、安装方便，环保无污染等优点。

我公司在对外经贸大学科研楼等项目，采用毛细管网辐射空调末端现场连接式安装施工工艺，即将毛细管网栅铺设在吊顶石膏板上，用喷浆设备一次喷涂10～15mm厚粉刷石膏，进行饰面处理，形成毛细管网辐射空调的冷热辐射面，效果较好。

在此施工经验基础上，总结完成了“毛细管网辐射空调(现场连接式)安装施工工法”。

2 特点2.0.1毛细管网辐射空调末端系统集空调功能与装饰效果为一体，空调舒适度高，占用室内空间少，系统运行静音、节能。

2.0.2毛细管重量比较轻，布置比较灵活，安装方式便捷，工效高，质量好，工期短。

2.0.3毛细管抹灰辐射采用机械喷浆工艺，与手工抹灰相比，加快了施工进度，降低了施工成本。

装饰效果美观。

3 适用范围本工法适用于新建、改建和扩建的工业与民用建筑中毛细管网辐射空调(现场连接式)安装施工。

4 工艺原理毛细管网辐射空调(现场连接式)安装施工工法，是指按照设计要求的铺设面，将毛细管网栅集合干管现场热熔连接，并与空调系统干管连接，试压合格后，将空调毛细管网栅铺设于吊顶石膏板上，采用机械喷涂抹灰的方式进行饰面层施工，形成毛细管网辐射空调的冷热辐射面，以辐射和对流的传热方式向室内制冷或供热。

5.工艺流程及操作要点5.1工艺流程吊顶内各专业隐检吊顶封纸面石膏板毛细管网栅安装及水压试验毛细管网栅隐蔽抹灰施工毛细管网栅系统清洗、调试及试运行图示5.1-1施工工艺流程图5.2操作要点5.2.1深化设计及施工准备1按照设计要求，对吊顶内的各专业末端设备（如灯具、喷头、烟感、火灾报警等）进行综合布置，完成毛细管网栅安装施工图深化设计。

目录第一章设计分析一毛细管网＋水源热泵“生态空调”技术背景分析二生态空调工作原理及优点体现第二章设计方案一工程概况二设计思路三设计负荷四设备选型五运行费用概算第三章地下水循环技术综述第四章投资概算第五章毛细管网＋水源热泵生态空调技术优势说明第一章设计分析一、毛细管网＋水源热泵生态空调技术背景分析在传统空调发明了100年以后，中国人开始了解到一项新的空调技术，这就是温度湿度独立控制的新型空调系统，最具特色的部分就是以毛细管网为末端通过冷热辐射调节温度。

但人们还想不到，这么先进的空调技术最初在欧洲被用于建造恒温酒窖，比如维持酒窖在一个温度15℃相对湿度70％的环境，这可能就是“恒温恒湿”概念的由来。

每一个热的物体都会向周围环境发散红外辐射光线，且水比空气更能有效地传递热能，1立方的水和3840立方的空气所移动的热能是一样的。

毛细管网系统就是利用了上述原理，把毛细管网安装在室内墙面、地面或顶棚上，通热水的时候向室内辐射传热，通冷水把室内热量带走，将采暖和制冷在一套系统中体现，就像人体皮肤的毛细血管调节体温一样调节室温，是一种仿生的回归自然的空调系统。

在欧洲，越来越多的建筑正将辐射采暖制冷技术作为首要选择，这一技术不仅适合新建筑，更适合于既有建筑改造。

随着全球能源成本越来越高，环境污染和温室效应加剧，各国政府都在提高节能减排的标准，使得更多专业人士热衷于推广使用毛细管网辐射采暖制冷技术并使之迅速蔓延，欧洲已经使用上千万平米，并且已经推广到美国和南美国家使用。

北京普来福环境技术有限公司在清华大学和北京化工大学等单位大力支持下，打破欧洲技术垄断研制成功毛细管网换热器，通过权威部门检测制造技术超过同类产品，大大降低了生产和销售成本。

通过大量实践试验我们也掌握了毛细管网系统的设计和安装方法，应用技术远高于国外先进水平，完全有办法避免毛细管网应用可能出现的副作用，做到扬长避短。

以毛细管网技术为核心的恒温恒湿生态空调系统，配合水源热泵技术，只需要极小的安装空间，提供最高的舒适度，没有空气对流或湍流，没有噪音和灰尘污染，没有过热或过冷的局部区域，夏天享受林荫的凉爽，冬天加热时不会口干舌燥，享受阳光的温馨。

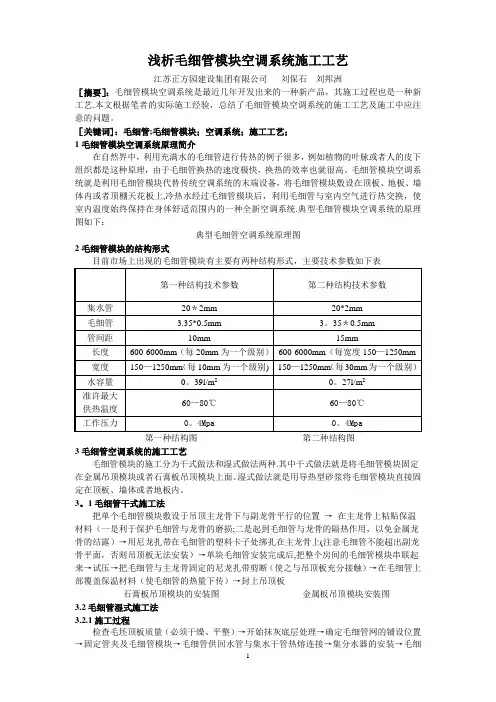

浅析毛细管模块空调系统施工工艺江苏正方园建设集团有限公司刘保石刘邦洲［摘要］：毛细管模块空调系统是最近几年开发出来的一种新产品，其施工过程也是一种新工艺.本文根据笔者的实际施工经验，总结了毛细管模块空调系统的施工工艺及施工中应注意的问题。

［关键词]：毛细管;毛细管模块；空调系统；施工工艺；1毛细管模块空调系统原理简介在自然界中，利用充满水的毛细管进行传热的例子很多，例如植物的叶脉或者人的皮下组织都是这种原理，由于毛细管换热的速度极快，换热的效率也就很高。

毛细管模块空调系统就是利用毛细管模块代替传统空调系统的末端设备，将毛细管模块敷设在顶板、地板、墙体内或者顶棚天花板上,冷热水经过毛细管模块后，利用毛细管与室内空气进行热交换，使室内温度始终保持在身体舒适范围内的一种全新空调系统.典型毛细管模块空调系统的原理图如下：典型毛细管空调系统原理图2毛细管模块的结构形式第一种结构图第二种结构图3毛细管空调系统的施工工艺毛细管模块的施工分为干式做法和湿式做法两种.其中干式做法就是将毛细管模块固定在金属吊顶模块或者石膏板吊顶模块上面。

湿式做法就是用导热型砂浆将毛细管模块直接固定在顶板、墙体或者地板内。

3。

1毛细管干式施工法把单个毛细管模块敷设于吊顶主龙骨下与副龙骨平行的位置→在主龙骨上粘贴保温材料（一是利于保护毛细管与龙骨的磨损;二是起到毛细管与龙骨的隔热作用，以免金属龙骨的结露）→用尼龙扎带在毛细管的塑料卡子处绑扎在主龙骨上(注意毛细管不能超出副龙骨平面，否则吊顶板无法安装）→单块毛细管安装完成后,把整个房间的毛细管模块串联起来→试压→把毛细管与主龙骨固定的尼龙扎带剪断（使之与吊顶板充分接触）→在毛细管上部覆盖保温材料（使毛细管的热量下传）→封上吊顶板石膏板吊顶模块的安装图金属板吊顶模块安装图3.2毛细管湿式施工法3.2.1施工过程检查毛坯顶板质量（必须干燥、平整）→开始抹灰底层处理→确定毛细管网的铺设位置→固定管夹及毛细管模块→毛细管供回水管与集水干管热熔连接→集分水器的安装→毛细管打压试验→毛细管隐蔽3.2.2毛细管模块供回水的干管、及系统主干管的安装根据毛细管模块供回水的干管走向放线（以保证干管与集分水器连接方便、管路安装美观），确定毛细管模块供回水的干管支、吊架的安装位置，供回水的干管固定到毛坯天花板或吊顶的空腔内，各回路供回水的干管热熔连接或软管卡式连接。

毛细管网空调技术——实现可再生能源最大程度应用的空调技术一、毛细管网空调基本原理及发展史1.人体恒温原理所有的恒温动物都有一层富含毛细血管的表皮，我们人类也是一样。

这层毛细血管帮助我们调节体内的温度，在外部环境温度发生变化时让我们的体温控制在36℃，从而使我们体内的器官不受外部环境温度影响。

周围温度高：皮肤表面血管扩张，血流增加，皮肤散热。

周围温度低：皮肤表面血管收缩，血流降低，防止体温散失。

2.毛细管网空调原理采用 3.4x0.55mm或 4.3x0.8mm的塑料材质毛细管组成间隔10mm-30mm的网栅，在网栅中和人体血管中的液体流动速度基本相同，都在0.05-0.2m/s之间。

辐射60%，对流40%的形式使得此种制冷或供暖形式等同于自然界物体间的动态热平衡规律，以及人体与周边的传热比例。

静态环境使人体感到非常舒适，体感温度比室温高2~3℃，不会产生常规空调由于需要满足制冷或制热量而采用高速送风时带来的吹风感和相应的干燥感觉。

PPR毛细管网是理想的高效换热器，这是由其结构特点和材料特点决定的。

毛细管热泵空调系统是指利用毛细管作为采集能量的前端采集器或释放能量的末端散冷散热器。

热泵空调根据需要可以采用水源热泵主机，也可以采用空气源热泵主机。

在冬季毛细管辐射供热工况，供水水温只需30℃-35℃即能达到室温20℃±2℃；夏季毛细管辐射供冷工况，辅以置换新风的除湿系统，供水水温只需18℃即能达到室温26℃±2℃。

为了区别于传统工况的空调系统，特命名为毛细管热泵空调系统。

3.国内外毛细管网空调技术发展史1985年，德国人Donald Herbs发明了毛细管网系统。

1986年，在德国柏林的一个项目中首次应用。

1994年，德国 CLINA毛细管技术有限公司在柏林成立。

在那前后，又成立了德国BEKA采暖制冷股份有限公司和德国地之气环保设计有限公司。

至2016年，上述三家制造商公司在美国、澳洲、瑞士、瑞典、荷兰、俄罗斯等西方国家已广泛推广毛细管网空调系统。

附件二毛细管网空调系统优化方案毛细管网空调系统优化方案一、建议采用风、水、露联动控制1、经探测回风湿度控制风机变频技术不科学原设计中提到新风机采用变频技术，但是末端没有自动调节阀装置，如果采用探测回风湿度的方法控制变频，安全性将大大降低。

因为探测的主回风管路的风是混合后均匀的湿度，湿度可能不大，但是个别户内或个别室内的空气湿度却可能很大，己经有凝露的风险，这时风机如果得到了错误的信号风量变小就会造成很大的损失，多易发生不安全的因素。

2、若采用定风量送风，运行能耗大原设计中入户的送风管主管上只有定风量阀，而没有自动控制电动风阀。

若每户新风量按定风量进行设计，而设计时按最不利因素考虑设计新风量，所以只要系统开启，新风机就会按最大风量源源不断地送入每户恒定的新风，一年四季不停。

这样运行能耗将大大提高。

3、我们建议分室变风量送风技术在每户的分风箱后至各室支路风管上面增加安装电动风阀，各室内采用智能型露点温控器。

智能型露点温控器不仅能控制水路的启闭来进行防凝露保护，同时可以控制送风管路上电动风阀的启闭来进行送风量的调节。

每户送风量的自动调节变化必将影响主送风管路内的风压变化，自动变频风机通过探测的主送风管内的压差变频后自动调节送风量，达到合理的送风配置，最终达到降低风机运行能耗的目的。

智能型露点温控器罗辑：智能型露点温控器控制电动风阀的启闭，主要通过探测室内的空气湿度和二氧化碳浓度来实现。

在冬季和夏季（冬、夏模式），当空气湿度或二氧化碳浓度大于某设定值（有密码保护）时，电动风阀全部打开；当空气湿度和二氧化碳浓度等于或小于某一设定值时，电动风阀关闭（此时只有大约原来50%风量送入）。

在过渡季节（过渡模式），可根据空气湿度和二氧化碳浓度调节送风量，但是此模式会将水路关闭。

分室变风量送风技术不单是风的自动控制，它将露点保护功能融于其中，真正将室内温度、湿度、露点温度的监测与风系统控制、水系统控制联系在一起，实现了风－水－露联动，在保证环境舒适、系统安全的前提下大大降低了运行能耗。

威海某公寓暖通设计案例总建筑面积63000平方米，地上19层，地下1层，由七个单元组成，共336户，地下停车位400个。

1主要设计参数[1,2]1.1室外气象参数夏季空调室外计算干球温度30.7℃夏季空调室外计算湿球温度25.8℃冬季空调室外计算温度-9℃冬季空调室外相对湿度≤60%1.2室内设计参数夏季：设计温度24~26℃，相对湿度60%冬季：设计温度20~22℃2空调系统本工程室内末端采用毛细管平面辐射系统处理室内的冬夏季显热负荷，采用置换通风系统承担室内潜热负荷，同时通过不断的补充新风来满足室内卫生要求[3,4]。

毛细管网辐射空调系统一般由热交换器、带循环泵的分配站、温控调节系统、毛细管网和除湿系统组成[5]。

系统原理图见图12.1冷热源系统经过负荷计算，夏季最大总冷负荷为13.2KW，新风负荷为14.1KW，该样板间冷源选用一台型号为HLZ30B的蒸发式空调机组，该机组夏季为室内末端(毛细管席)提供16/18℃的冷水，同时为水盘管式除湿机组提供12/7℃的冷水，空调机组自带水温控制。

冬季供暖则采用市政热网作为热源，市政供暖的供回水温度为60/50℃，经换热器换热后，为毛细管系统提供35/31℃的热水，过渡季节采用辅助电加热器供暖，或在换热器一次水段预留接口，采用风冷热泵模块机组提供热源。

2.2风系统在本设计中，采用地板送风的的方式来送入新风，置换通风系统采用下送风，在房间门口上部设回风口回风的送风方式，由于设计的送风温度低，送风风速低(0.25m/s以下)，因此送入的新风密度大而沉降在房间的底部，形成空气湖，当遇到人员、设备等热源时，新鲜空气被加热上升，形成热羽流作为室内空气流动的主导气流，从而将热量和污染物等带至房间上部，由上部的排风口排出室外。

新鲜空气先进入人的呼吸区，人员停留的区域，空气品质好；同时新风系统还具有湿度控制功能，确保四季室内40%~60%湿度，通过计算，并综合考虑除湿量与新风卫生要求，该样板间新风量为800m3/h台全热回收式新风换气机组(风量800m3/h)，和一台水盘管式新风除湿机组(风量1000m3/h)，结合使用向该样板间各房间送新风，用于满足室内卫生和防结露除湿要求。

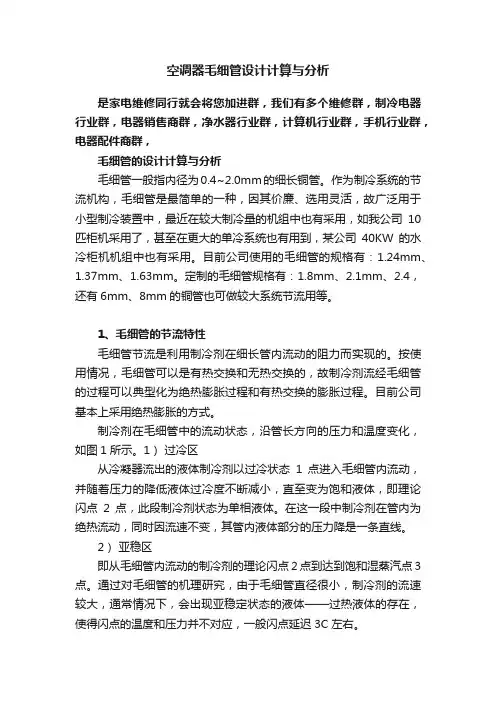

空调器毛细管设计计算与分析是家电维修同行就会将您加进群，我们有多个维修群，制冷电器行业群，电器销售商群，净水器行业群，计算机行业群，手机行业群，电器配件商群，毛细管的设计计算与分析毛细管一般指内径为0.4~2.0mm的细长铜管。

作为制冷系统的节流机构，毛细管是最简单的一种，因其价廉、选用灵活，故广泛用于小型制冷装置中，最近在较大制冷量的机组中也有采用，如我公司10匹柜机采用了，甚至在更大的单冷系统也有用到，某公司40KW的水冷柜机机组中也有采用。

目前公司使用的毛细管的规格有：1.24mm、1.37mm、1.63mm。

定制的毛细管规格有：1.8mm、2.1mm、2.4，还有6mm、8mm的铜管也可做较大系统节流用等。

1、毛细管的节流特性毛细管节流是利用制冷剂在细长管内流动的阻力而实现的。

按使用情况，毛细管可以是有热交换和无热交换的，故制冷剂流经毛细管的过程可以典型化为绝热膨胀过程和有热交换的膨胀过程。

目前公司基本上采用绝热膨胀的方式。

制冷剂在毛细管中的流动状态，沿管长方向的压力和温度变化，如图1所示。

1）过冷区从冷凝器流出的液体制冷剂以过冷状态1点进入毛细管内流动，并随着压力的降低液体过冷度不断减小，直至变为饱和液体，即理论闪点2点，此段制冷剂状态为单相液体。

在这一段中制冷剂在管内为绝热流动，同时因流速不变，其管内液体部分的压力降是一条直线。

2）亚稳区即从毛细管内流动的制冷剂的理论闪点2点到达到饱和湿蒸汽点3点。

通过对毛细管的机理研究，由于毛细管直径很小，制冷剂的流速较大，通常情况下，会出现亚稳定状态的液体——过热液体的存在，使得闪点的温度和压力并不对应，一般闪点延迟3C左右。

3）两相区从3点开始制冷剂为汽液两相流动，随着压力的降低，温度也降低，压力和温度曲线重合。

毛细管内汽液两相混合物也是一种可压缩流体，当毛细管的进口压力保持不变，制冷剂的质量流量将不会随出口压力减小而无限增大，而是达到某一值后，就不受出口压力的影响而保持不变，也会出现临界流现象，也就是说，通过毛细管的流量，是随毛细管进口压力的增加而增加，而毛细管出口压力降低时流量也会增加，但出口压力降低到临界压力以下，流量就不再增加，即出现临界流现象，这也是用毛细管来控制流量的重要待征。

毛细网络辐射空调法（现场连接式）1 简介毛细管网辐射空调是以不低于设计环境露点温度（总则为18-21℃）的冷水作为制冷剂，或高于环境设计温度（总则为28-32℃）作为热量。

介质在毛细格栅内循环，通过与毛细格栅相结合的辐射面，通过辐射和对流换热的方式对房间进行冷却或供热的空调方式。

与传统的风机盘管空调相比，更舒适的一种新型空调终端，运行程度更高，运行更节能。

具有舒适度高、高效节能、节省空间、安装方便、环保无污染等优点。

如对外经济贸易大学科研楼，我公司采用毛细网辐射空调终端现场安装施工工艺，即毛细网格栅铺设在天花板石膏板上，抹灰石膏用喷射混凝土设备喷涂10-15mm的厚度进行装饰。

表面处理形成毛细网辐射空调冷热辐射面，效果更佳。

在此施工经验的基础上，总结出“毛细管网辐射空调（现场连接式）安装施工方法”。

2 特点2.0.1毛细网络辐射空调末端系统集空调功能和装饰效果于一体。

2.0.2该毛细管重量轻、布置灵活、安装方便、工作效率高、质量好、工期短。

2.0.3与人工抹灰相比，毛细抹灰辐射采用机械喷涂工艺，加快了施工进度，降低了施工成本。

装饰效果美观。

3 适用范围本方法适用于新建、改建、扩建工业和民用建筑的毛细管网辐射空调（现场连接式）的安装施工。

4 工艺原理毛细网辐射空调（现场连接式）安装施工方法是指将毛细网格栅收集主管按设计要求在现场热熔连接，并与空气总管连接。

-调节系统。

耐压试验合格后，将空调毛细网网格铺设在吊顶石膏板上，通过机械喷涂和抹灰施工完成饰面层，形成毛细网辐射空调冷热辐射面，它可以通过辐射和对流热传递来冷却或加热房间。

五、工艺流程及操作要点5.1工艺流程吊顶内各专业隐检吊顶封纸面石膏板毛细管网栅安装及水压试验毛细管网栅隐蔽抹灰施工毛细管网栅系统清洗、调试及试运行图5.1-1施工工艺流程图5.2 操作要点5.2.1详细设计和施工准备1 根据设计要求，将专业终端设备（如灯具、洒水器、烟雾探测器、火灾报警器等）综合布置在天花板内，并完成毛细管网架安装施工图的详细设计。

目录第一章恒温恒湿恒氧低能耗建筑技术概述第二章工程概况第三章系统初步方案设计说明第四章系统造价第五章公司及产品认证证书第六章工程实际案例第七章部分工程图片第一章恒温恒湿恒氧低能耗建筑技术概述恒温恒湿恒氧低能耗建筑能提供新节能环保、高舒适度的优越生活：不需要传统空调，但四季温度适宜，只有春秋，没有冬夏。

通过对房间的空气、湿度、噪音、光线进行控制，而不再完全一览室外的环境状况，健康舒适生活，能有自己掌控。

打造都市里的田园牧歌风情。

*室内20-26度恒温，终结严寒酷暑*常年40-60%恒湿，原理黄梅天烦恼*置换全新风，让呼吸变得健康*节能环保，建筑节能达85%系统主要由以下系统构成：1、优化设计的建筑围护结构保温隔热系统2、高舒适度的辐射采暖制冷末端系统3、置换新风系统4、高效可再生冷热源系统一、优化设计的建筑围护结构保温隔热系统该系统的主要内容包括：外墙外保温、屋顶保温，外窗隔热保温、遮阳等几个方面。

二、高舒适度的辐射采暖制冷末端系统针对辐射采暖制冷末端系统，DISMY设计、制造并提供了全面的相关产品和设计方案，主要是毛细管网辐射空调系统，通常只采用毛细管顶棚辐射，最高级的可以采用顶棚辐射制冷和地板辐射采暖。

毛细管网式1、毛细管辐射空调系统•如今，现代建筑的空调系统必须要符合很高的要求。

传统的空调系统如通风设备和静态供热很难同时达到最佳热的舒适性、最省的空间和节能的要求•毛细管是这个领域的一项新技术，它可以根据周围环境自动调整红环境的换热量。

用水做热媒的毛细管使用的是弹性塑料，直接铺在房间围护结构表面的下方。

这样房间的天花板、地板和墙壁就会变得非常的温暖舒适。

•这样，使用者和房间表面之间的能量传递就通过辐射的方式进行。

辐射是在自然条件下调整各物体间的热平衡。

•研究已经证明，因为这个原因，毛细管制冷、采暖系统可使人们感觉更舒适，从而具有更高的工作效率。

毛细管系统原理* 采用4.3X0.8 mm 的PPr塑料毛细管组成的间隔为10 mm – 30 mm 的网栅，犹如人体中的毛细管，起到着分配、输送和搜集液体的功能。

毛细管空调系统介绍及施工过程安装图解一、毛细管空调系统简介毛细管空调系统原理：以PPR材料制成的毛细管网栅为主要传热装置，构成以冷热辐射为主要特征的供暖、供冷空调系统。

典型的毛细管空调系统的组成：1.冷热源;2.毛细管网栅;3.水循环管路系统(循环泵、板换);4.新风调湿系统;5.自控系统。

毛细管系统示意图毛细管辐射供冷及新风除湿系统二、毛细管空调系统的优越性1.高舒适度：以低温辐射方式供暖供冷，表面温度分布均匀，能实现最佳的舒适度;2.空气品质优良：新风量充足，在人体周围形成“空气湖”，无噪声，无明显吹风感;3.节省空间：占用空间少，便于房间布置;4.安装简便：毛细管安装简便、快捷，可满足各种场合要求;5.节能：夏日供水温度高于常规系统5~9℃，夏季低于常规系统10~20℃，可进步系统能效比，吻合节能请求。

热舒适性热舒适性是评判空调系统好坏的重要指标。

对各类方式的空调系统舒适性的查询拜访结果，毛细管系统是最惬意的。

制冷、制热本领：毛细管席60%的冷量是通过辐射形式进行传递，40%的冷量是通过对流方式进行传递。

毛细管席制冷能力受产品形式及安装方式的影响,可以和常规制冷机及锅炉组合使用,也可以与土壤热泵机组直接配套,与后者组合使用可达到最佳的节能效果。

毛细管辐射系统一旦安装完毕,无需任何维护费用。

温度、湿度、新风量自动调节：由于毛细管辐射供冷系统的传热特性，主要依靠毛细管表面的低温与室内助体、物体之间举行辐射、对流换热。

表面温度过低，室内空气含湿量高，会产生结露现象，招致室内装饰表面发霉，影响身体健康。

表面温度太高，不能有用地降温，带走房间冷负荷。

因此毛细管系统必须与温、湿度控制及新风系统密切配合，实现人体健康所需的温度、湿度、新风量的平衡(归纳为“衡温、衡湿、衡氧”)才能有效地发挥其优越性和效益。

温度、湿度控制：通过房间温控器和露点探测器，调治毛细管水系统进水温度(≥16℃);同时开启新风调湿系统，除去室内空气中多余水蒸气。

毛细管网辐射生态空调系统一般设计参数1、每平米毛细管网的散热散冷量是根据国家空调所实测数据并考虑到损耗系数规定的，具体如下：（1）空气中散热、冷量：q={[（T1+T2）/2]-T设计}×10 w/㎡/℃；(单位W/㎡，其中T1、T2为系统供、回水温度，T设计为室内设计温度)。

实际设计时可参考《供热空调设计手册》第二版。

（2）水体中换热量：q={[（T2+T1）/2]-T环境}×100w/㎡/℃；(单位W/㎡，其中T1、T2为系统供、回水温度，T环境为换热水体的温度)。

2、毛细管网夏季供冷（处理显热）时，供水温度以室内辐射面层温度不低于室内露点温度为准，一般控制在16℃-18℃，供回水3℃温差；冬季采暖供水温度根据室内热舒适度要求决定，一般控制在30-35℃。

如果用做室内局部高温（40℃以上）供热，考虑到毛细管网长期使用寿命，一般供水温度不超过65℃。

供热时供回水3-5℃温差。

3、毛细管网在温度65℃，压力0.6Mpa工况下使用寿命为50年，毛细管网长期工作压力一般不超过0.6MPa，爆破压力5.6 MPa。

4、毛细管网外径4.3mm，内径2.5mm，壁厚0.8mm，干管为de20。

单片毛细管网标准宽度为660mm，毛细管长度根据设计图纸而定，考虑到水力平衡等问题，一般长度不大于12m。

5、普来福毛细管网材料为热水PPR，连接方式以热熔连接为主，特殊情况在保证不漏水的情况下可辅以快速连接管件连接。

6、当环境温度平均低于5℃时，考虑到毛细管网冷脆性问题，如不配合相关温度保障措施，应停止施工。

7、毛细管网用于辐射供冷时，应配以合理的除湿系统，如冷凝除湿、吸附除湿等。

8、毛细管网施工时，如果铺设在墙面或屋顶面，一般抹灰找平层厚度为0.5cm—1cm；如果铺设在地面用作超薄型地暖，底层需铺设保温层，兼具防止逆向传热和找平作用，保温层建议使用发泡水泥，一般厚度为2cm，毛细管网找平层厚度为1cm，中间无需铺豆石砼层，总占用层高为3cm左右。

毛细管网换热器与“节能减排降耗、提升建筑品质”关系密切前言北京普来福环境技术有限公司与北京化工大学走产学研合作的道路，联合研制成功无规共聚聚丙烯（PP-R）毛细管网换热器，该项目获得北京市科委2007年度创新基金的支持，刚刚通过了建设部的行业科技成果评估。

由国内暖通、塑料和房地产行业顶级专家学者组成的评估委员会认为：“该产品为国内首创、主要性能指标达到国际先进水平，具有较大推广应用价值。

”建筑能耗占整个能耗的40％左右，是最有潜力的节能领域。

毛细管网换热器结构具有换热面积大、流量分配均匀、水流阻力小、散热效果好的优点，还能够耐高温、耐高压、耐腐蚀，是一种理想的高效换热器，用途十分广泛。

毛细管网换热器的突出的优点是能够有效利用低品位的能源，尤其是可再生能源（如太阳能，以及土壤、地下水、空气、污水、地表水、发电厂废水等说蕴含的能量），还可以提高空调系统的能效，做到节能减排环保并提高建筑物的品质。

毛细管网换热器与地源热泵或空气源热泵结合，加上合理的控制组成一个节能系统，节能可达70％；如果再配套太阳能和冷热储能系统，节能可达90％左右。

毛细管网换热器与“节能减排降耗、提升建筑品质”关系密切，具有巨大推广应用前景。

第一部分：温湿度独立控制空调技术简介一、常规空调技术存在的问题从人体的热舒适与健康出发，要求对室内温度、湿度进行全面控制。

夏季人体舒适区为25℃，相对湿度60%，此时露点温度为16.6℃。

空调排热排湿的任务可以看成是从25℃的环境中向外界排热，在16.6℃的露点温度的环境下向外界排湿。

目前空调方式的排热排湿都是通过空气冷却器对空气进行冷却和冷凝除湿，再将冷却干燥的空气送入室内，实现排热排湿的目的。

常规温湿度混合处理的空调方式存在如下问题：1、能源浪费。

使用一套系统同时制冷和除湿，为了满足用冷凝方法排除室内余湿，冷源的温度需要低于室内空气的露点温度，考虑传热温差与介质输送温差，实现16.6℃的露点温度需要约7℃的冷源温度，这是现有空调系统采用5～7℃的冷冻水、房间空调器中直接蒸发器的冷媒蒸发温度也多在5℃的原因。

毛细管空调系统施工技术要点一．总则该文件的技术要点在现行国家标准《采暖通风与空气调节设计规范》及其他有关标准、规范或规定的基础上，结合本公司的多年施工经验总结而成。

二．术语毛细管辐射采暖和制冷一种以空调热水或冷冻水为媒介，主要通过辐射的形式向室内空气散热或散冷，调节室内温度，满足房间热舒适性的空调末端形式。

湿度变送器安装在室内毛细管供水管或者冷辐射面上的传感器，控制室内湿度和温度同时满足室内工况，确保不低于设定的室内空气露点温度。

三、材料管材必须符合国家的有关规定。

毛细管的管道、管件宜采用PE-RT或者PPR材料制成，所有的部件之间通过热熔焊接连接，管道和管件热熔时必须保证为同一种材质。

毛细管的管径细小，可以弯曲，因此适合各种形状的天花板。

对于特殊尺寸的天花板也可根据用户订单量身定做。

四、施工工艺1、施工特点（1）安装方式简易可靠（快速接口或热力焊接）。

（2）毛细管与天花可采用胶粘接或卡钉连接等多种形式。

（3）毛细管网铺设过程和装修公司交叉施工作业比较多。

（4）可很快修复破损。

2、施工形式湿式做法：用导热型防水石膏或者砂浆直接固定（天花板、墙体、地面）。

3、施工要求使用塑料的标准技术以及遵守塑料施工规范由于毛细管的管径细小，管道内流体呈层流状态，气泡可随流体排出，即使毛细管垂直安装，也无需考虑排气问题，但管道送水或回水主管道需要安装自动排气阀。

毛细管席出厂前，需进行水压测试，试验压力为10 Kg, 试验时间10分钟。

当毛细管用于加热时，由于管道内的流体温度不超过40度，管道内不会产生结垢，系统无腐蚀。

管道的材质应为非腐蚀性，材料可以为：塑料，不锈钢，紫铜，黄铜等。

安装工作时的环境温度不低于 5 度。

4、施工前的准备工作毛细管席及连接件材质应符合设计要求，且管材、管件应具有出厂质量检验报告和合格证。

进入现场的毛细管席和管件必须逐件进行外观检查，破损和不合格产品严禁使用。

材料运抵工地后，应用水压试压进行检漏试验(抽检)。

目录第一章设计分析一毛细管网＋水源热泵“生态空调”技术背景分析二生态空调工作原理及优点体现第二章设计方案一工程概况二设计思路三设计负荷四设备选型五运行费用概算第三章地下水循环技术综述第四章投资概算第五章毛细管网＋水源热泵生态空调技术优势说明第一章设计分析一、毛细管网＋水源热泵生态空调技术背景分析在传统空调发明了100年以后，中国人开始了解到一项新的空调技术，这就是温度湿度独立控制的新型空调系统，最具特色的部分就是以毛细管网为末端通过冷热辐射调节温度。

但人们还想不到，这么先进的空调技术最初在欧洲被用于建造恒温酒窖，比如维持酒窖在一个温度15℃相对湿度70％的环境，这可能就是“恒温恒湿”概念的由来。

每一个热的物体都会向周围环境发散红外辐射光线，且水比空气更能有效地传递热能，1立方的水和3840立方的空气所移动的热能是一样的。

毛细管网系统就是利用了上述原理，把毛细管网安装在室内墙面、地面或顶棚上，通热水的时候向室内辐射传热，通冷水把室内热量带走，将采暖和制冷在一套系统中体现，就像人体皮肤的毛细血管调节体温一样调节室温，是一种仿生的回归自然的空调系统。

在欧洲，越来越多的建筑正将辐射采暖制冷技术作为首要选择，这一技术不仅适合新建筑，更适合于既有建筑改造。

随着全球能源成本越来越高，环境污染和温室效应加剧，各国政府都在提高节能减排的标准，使得更多专业人士热衷于推广使用毛细管网辐射采暖制冷技术并使之迅速蔓延，欧洲已经使用上千万平米，并且已经推广到美国和南美国家使用。

北京普来福环境技术有限公司在清华大学和北京化工大学等单位大力支持下，打破欧洲技术垄断研制成功毛细管网换热器，通过权威部门检测制造技术超过同类产品，大大降低了生产和销售成本。

通过大量实践试验我们也掌握了毛细管网系统的设计和安装方法，应用技术远高于国外先进水平，完全有办法避免毛细管网应用可能出现的副作用，做到扬长避短。

以毛细管网技术为核心的恒温恒湿生态空调系统，配合水源热泵技术，只需要极小的安装空间，提供最高的舒适度，没有空气对流或湍流，没有噪音和灰尘污染，没有过热或过冷的局部区域，夏天享受林荫的凉爽，冬天加热时不会口干舌燥，享受阳光的温馨。

毛细管网生态空调1、系统介绍以上海地区一建筑面积500㎡的办公楼为例。

图1为毛细管网辐射系统加新风除湿的空调系统示意图。

该系统由室内毛细管网辐射末端、新风除湿系统和地源热泵机组3部分组成。

系统配备地源热泵机组两台，在夏季，一台提供17-19℃的高温冷水供毛细管网辐射末端，承担室内显热负荷，令一台提供7℃的低温冷水供新风除湿机组，承担新风和潜热负荷，冬季制备35℃水供系统辐射采暖。

除此之外，为了使新风满足一定的舒适度要求，地源热泵机组内置余热回收设备，为新风的再热提供能量，使除湿后的低温新风温度升到17℃以上后再送入室内。

图11.1地源热泵机组地源热泵是以地热能作为热泵夏季制冷的冷却源、冬季采暖供热的低温热源来提取采暖、制冷和生活用水的一种系统。

典型的地源热泵通过埋地热交换器从土壤中吸热或向土壤中放热。

夏季使用空调时，室内的余热经过热泵、地埋换热器释放到土壤中，同时为冬季蓄存热量；冬季供暖时，通过地埋换热器从土壤中吸热，经热泵将热量供给用户，同时在土壤中蓄存冷量，以备夏季空调用。

地源热泵系统的能量来源于地下能源。

它不向外界排放任何废气、废水、废渣，是一种理想的“绿色空调”。

在我国某些地区，地埋管换热器的出水温度能达到18℃左右，夏季可以直接满足室内辐射末端需要。

所以地源热泵机组可以不用开启，而采用自然冷却模式，可以节约大量电能。

为了充分体现系统节能优势，本方案采用两套地源热泵机组，如图1。

1.2新风冷凝除湿系统新风冷凝除湿系统是空调辐射系统正常运行的必要条件。

一般将新风的绝对含湿量处理到低于室内绝对含湿量2g/kg以上。

这样，处理后的新风除了承担新风本身的湿负荷和房间的散热量以外，还可以承担一部分室内的显热负荷。

为解决新风的再热可能造成能源浪费的问题，在本方案中利用热泵机组内的余热产生热水，在不增加系统能耗的前提下对新风进行再热升温处理。

这一技术在目前已经很成熟，包括世博园“汉堡之家”的新风系统中也采用了这一功能，其相比溶液除湿而言具有初投资少，不会出现除湿溶液飘液问题的优点。
