(完整word版)重庆某别墅毛细管网辐射式空调设计方案

毛细管网空调技术——实现可再生能源最大程度应用的空调技术一、毛细管网空调基本原理及发展史1.人体恒温原理所有的恒温动物都有一层富含毛细血管的表皮，我们人类也是一样。

这层毛细血管帮助我们调节体内的温度，在外部环境温度发生变化时让我们的体温控制在36℃，从而使我们体内的器官不受外部环境温度影响。

周围温度高：皮肤表面血管扩张，血流增加，皮肤散热。

周围温度低：皮肤表面血管收缩，血流降低，防止体温散失。

2.毛细管网空调原理采用 3.4x0.55mm或 4.3x0.8mm的塑料材质毛细管组成间隔10mm-30mm的网栅，在网栅中和人体血管中的液体流动速度基本相同，都在0.05-0.2m/s之间。

辐射60%，对流40%的形式使得此种制冷或供暖形式等同于自然界物体间的动态热平衡规律，以及人体与周边的传热比例。

静态环境使人体感到非常舒适，体感温度比室温高2~3℃，不会产生常规空调由于需要满足制冷或制热量而采用高速送风时带来的吹风感和相应的干燥感觉。

PPR毛细管网是理想的高效换热器，这是由其结构特点和材料特点决定的。

毛细管热泵空调系统是指利用毛细管作为采集能量的前端采集器或释放能量的末端散冷散热器。

热泵空调根据需要可以采用水源热泵主机，也可以采用空气源热泵主机。

在冬季毛细管辐射供热工况，供水水温只需30℃-35℃即能达到室温20℃±2℃；夏季毛细管辐射供冷工况，辅以置换新风的除湿系统，供水水温只需18℃即能达到室温26℃±2℃。

为了区别于传统工况的空调系统，特命名为毛细管热泵空调系统。

3.国内外毛细管网空调技术发展史1985年，德国人Donald Herbs发明了毛细管网系统。

1986年，在德国柏林的一个项目中首次应用。

1994年，德国 CLINA毛细管技术有限公司在柏林成立。

在那前后，又成立了德国BEKA采暖制冷股份有限公司和德国地之气环保设计有限公司。

至2016年，上述三家制造商公司在美国、澳洲、瑞士、瑞典、荷兰、俄罗斯等西方国家已广泛推广毛细管网空调系统。

毛细管低温辐射采暖制冷系统施工工法一、前言随着人们对室内温度舒适度要求的不断提高，传统的采暖、制冷方式已经难以满足需求。

相比于传统的热泵、空调等设备，毛细管低温辐射采暖制冷系统具有多项优势，如低能耗、低噪音、低空气湿度等。

为此，毛细管低温辐射采暖制冷系统越来越受到广泛关注。

本文将介绍毛细管低温辐射采暖制冷系统的施工工法。

二、工法特点毛细管低温辐射采暖制冷系统采用的是太阳能热水循环系统，将太阳能集热板采集的热能转移到地暖辐射管道中，再通过地板向室内散发热能或吸收室内的热量实现制冷。

相比于传统的采暖、制冷方式，毛细管低温辐射采暖制冷系统具有以下特点：1、低能耗：毛细管低温辐射采暖制冷系统不需要耗费大量电能，只需要运用太阳能板采集太阳能转化为热能，并通过水循环的方式把热能传输到地暖辐射管道中。

因此，相较于传统设备，毛细管低温辐射采暖制冷系统的能耗更低。

2、低噪音：毛细管低温辐射采暖制冷系统不需要使用压缩机等噪音较大的设备，运行过程中噪音十分小，符合室内安静的环境要求。

3、低空气湿度：毛细管低温辐射采暖制冷系统直接通过散发热量的方式提供温暖的室内环境，水分不会从空气中蒸发，因此能够保持室内空气湿度相对恒定，不会因为采暖、制冷而导致空气湿度过低，导致人体不适。

4、室内温度分布均匀：毛细管低温辐射采暖制冷系统通过地暖辐射管道向室内散发热量，热量分布均匀，能够实现室内温度相对稳定，不存在冷热不均的情况。

三、适应范围毛细管低温辐射采暖制冷系统的应用范围较为广泛，适用于各种建筑物如住宅小区、办公楼、酒店、别墅等，尤其适用于如沙漠、高原、海边等气侯环境变化较大地区。

四、工艺原理毛细管低温辐射采暖制冷系统的施工过程分为4个步骤：1、太阳能采集板路线布置2、管路敷设3、墙体、地面保温4、系统调试。

下面我们将具体阐述每个阶段工程的原理和方法。

1、太阳能采集板路线布置太阳能采集板的布置要求平直，最好在屋顶上设置，方便太阳能充分采集。

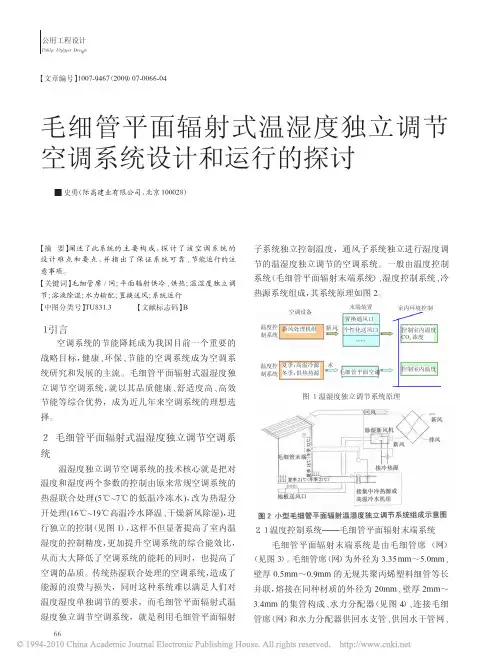

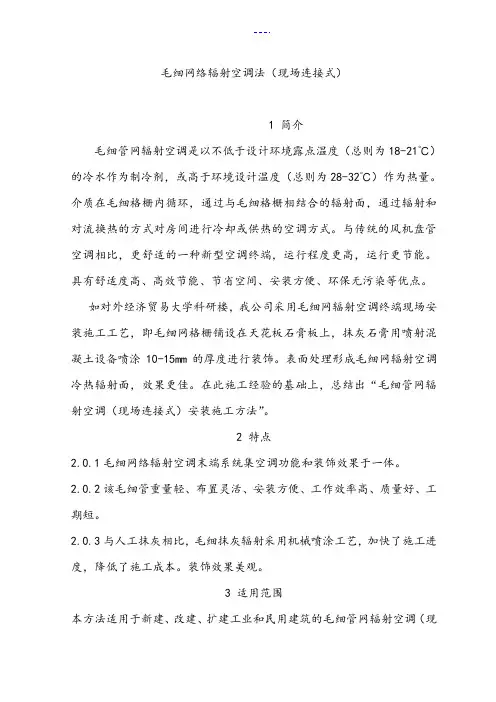

毛细网络辐射空调法（现场连接式）1 简介毛细管网辐射空调是以不低于设计环境露点温度（总则为18-21℃）的冷水作为制冷剂，或高于环境设计温度（总则为28-32℃）作为热量。

介质在毛细格栅内循环，通过与毛细格栅相结合的辐射面，通过辐射和对流换热的方式对房间进行冷却或供热的空调方式。

与传统的风机盘管空调相比，更舒适的一种新型空调终端，运行程度更高，运行更节能。

具有舒适度高、高效节能、节省空间、安装方便、环保无污染等优点。

如对外经济贸易大学科研楼，我公司采用毛细网辐射空调终端现场安装施工工艺，即毛细网格栅铺设在天花板石膏板上，抹灰石膏用喷射混凝土设备喷涂10-15mm的厚度进行装饰。

表面处理形成毛细网辐射空调冷热辐射面，效果更佳。

在此施工经验的基础上，总结出“毛细管网辐射空调（现场连接式）安装施工方法”。

2 特点2.0.1毛细网络辐射空调末端系统集空调功能和装饰效果于一体。

2.0.2该毛细管重量轻、布置灵活、安装方便、工作效率高、质量好、工期短。

2.0.3与人工抹灰相比，毛细抹灰辐射采用机械喷涂工艺，加快了施工进度，降低了施工成本。

装饰效果美观。

3 适用范围本方法适用于新建、改建、扩建工业和民用建筑的毛细管网辐射空调（现场连接式）的安装施工。

4 工艺原理毛细网辐射空调（现场连接式）安装施工方法是指将毛细网格栅收集主管按设计要求在现场热熔连接，并与空气总管连接。

-调节系统。

耐压试验合格后，将空调毛细网网格铺设在吊顶石膏板上，通过机械喷涂和抹灰施工完成饰面层，形成毛细网辐射空调冷热辐射面，它可以通过辐射和对流热传递来冷却或加热房间。

五、工艺流程及操作要点5.1工艺流程吊顶内各专业隐检吊顶封纸面石膏板毛细管网栅安装及水压试验毛细管网栅隐蔽抹灰施工毛细管网栅系统清洗、调试及试运行图5.1-1施工工艺流程图5.2 操作要点5.2.1详细设计和施工准备1 根据设计要求，将专业终端设备（如灯具、洒水器、烟雾探测器、火灾报警器等）综合布置在天花板内，并完成毛细管网架安装施工图的详细设计。

毛细管网辐射采暖供冷一般设计参数1、每平米毛细管网的散热散冷量是根据国家空调所实测数据并考虑到损耗系数规定的，具体如下：（1）空气中散热、冷量：q={[（T1+T2）/2]-T设计}×10 w/㎡/℃；(单位W/㎡，其中T1、T2为系统供、回水温度，T设计为室内设计温度)。

实际设计时可参考《供热空调设计手册》第二版。

（2）水体中换热量：q={[（T2+T1）/2]-T环境}×100w/㎡/℃；(单位W/㎡，其中T1、T2为系统供、回水温度，T环境为换热水体的温度)。

2、毛细管网夏季供冷（处理显热）时，供水温度以室内辐射面层温度不低于室内露点温度为准，一般控制在16℃-18℃，供回水3℃温差；冬季采暖供水温度根据室内热舒适度要求决定，一般控制在30-35℃。

如果用做室内局部高温（40℃以上）供热，考虑到毛细管网长期使用寿命，一般供水温度不超过65℃。

供热时供回水3-5℃温差。

3、毛细管网在温度65℃，压力0.6Mpa工况下使用寿命为50年，毛细管网长期工作压力一般不超过0.6MPa，爆破压力5.6 MPa。

4、毛细管网外径4.3mm，内径2.5mm，壁厚0.8mm，干管为de20。

单片毛细管网标准宽度为660mm，毛细管长度根据设计图纸而定，考虑到水力平衡等问题，一般长度不大于12m。

5、普来福毛细管网材料为热水PPR，连接方式以热熔连接为主，特殊情况在保证不漏水的情况下可辅以快速连接管件连接。

6、当环境温度平均低于5℃时，考虑到毛细管网冷脆性问题，如不配合相关温度保障措施，应停止施工。

7、毛细管网用于辐射供冷时，应配以合理的除湿系统，如冷凝除湿、吸附除湿等。

8、毛细管网施工时，如果铺设在墙面或屋顶面，一般抹灰找平层厚度为0.5cm—1cm；如果铺设在地面用作超薄型地暖，底层需铺设保温层，兼具防止逆向传热和找平作用，保温层建议使用发泡水泥，一般厚度为2cm，毛细管网找平层厚度为1cm，中间无需铺豆石砼层，总占用层高为3cm左右。

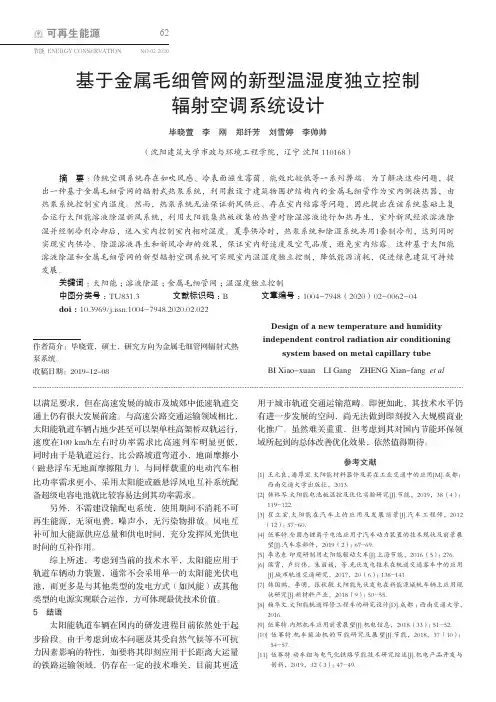

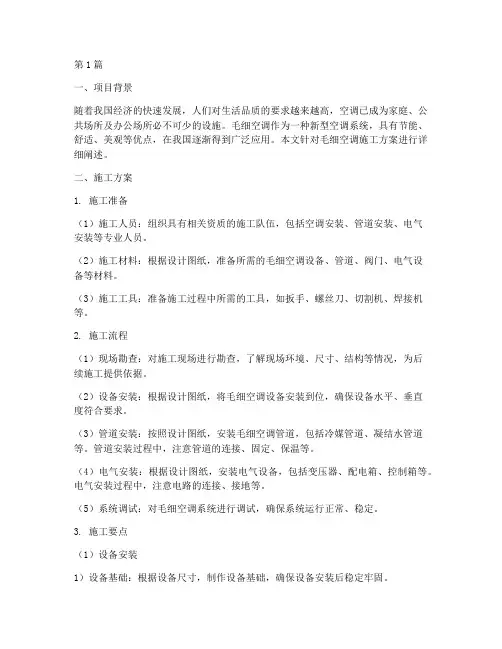

第1篇一、项目背景随着我国经济的快速发展，人们对生活品质的要求越来越高，空调已成为家庭、公共场所及办公场所必不可少的设施。

毛细空调作为一种新型空调系统，具有节能、舒适、美观等优点，在我国逐渐得到广泛应用。

本文针对毛细空调施工方案进行详细阐述。

二、施工方案1. 施工准备（1）施工人员：组织具有相关资质的施工队伍，包括空调安装、管道安装、电气安装等专业人员。

（2）施工材料：根据设计图纸，准备所需的毛细空调设备、管道、阀门、电气设备等材料。

（3）施工工具：准备施工过程中所需的工具，如扳手、螺丝刀、切割机、焊接机等。

2. 施工流程（1）现场勘查：对施工现场进行勘查，了解现场环境、尺寸、结构等情况，为后续施工提供依据。

（2）设备安装：根据设计图纸，将毛细空调设备安装到位，确保设备水平、垂直度符合要求。

（3）管道安装：按照设计图纸，安装毛细空调管道，包括冷媒管道、凝结水管道等。

管道安装过程中，注意管道的连接、固定、保温等。

（4）电气安装：根据设计图纸，安装电气设备，包括变压器、配电箱、控制箱等。

电气安装过程中，注意电路的连接、接地等。

（5）系统调试：对毛细空调系统进行调试，确保系统运行正常、稳定。

3. 施工要点（1）设备安装1）设备基础：根据设备尺寸，制作设备基础，确保设备安装后稳定牢固。

2）设备就位：将设备安装到基础上，调整水平、垂直度，确保设备安装到位。

3）设备连接：将设备与管道、电气设备等进行连接，确保连接牢固、密封。

（2）管道安装1）管道材料：选择符合设计要求的管道材料，如不锈钢管道、铜管道等。

2）管道连接：采用焊接、螺纹连接等方式进行管道连接，确保连接牢固、密封。

3）管道保温：对管道进行保温处理，防止冷媒泄漏和热量损失。

（3）电气安装1）电缆敷设：按照设计图纸，敷设电缆，确保电缆连接牢固、整齐。

2）电气设备安装：将电气设备安装到位，确保设备水平、垂直度符合要求。

3）接地：对电气设备进行接地处理，确保电气安全。

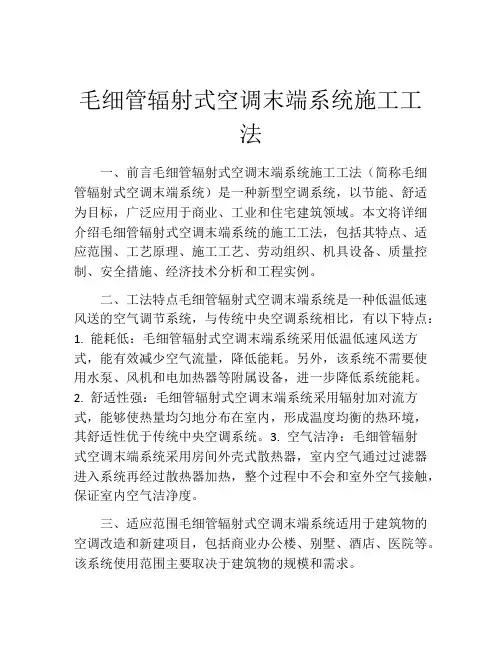

毛细管辐射式空调末端系统施工工法一、前言毛细管辐射式空调末端系统施工工法（简称毛细管辐射式空调末端系统）是一种新型空调系统，以节能、舒适为目标，广泛应用于商业、工业和住宅建筑领域。

本文将详细介绍毛细管辐射式空调末端系统的施工工法，包括其特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点毛细管辐射式空调末端系统是一种低温低速风送的空气调节系统，与传统中央空调系统相比，有以下特点：1. 能耗低：毛细管辐射式空调末端系统采用低温低速风送方式，能有效减少空气流量，降低能耗。

另外，该系统不需要使用水泵、风机和电加热器等附属设备，进一步降低系统能耗。

2. 舒适性强：毛细管辐射式空调末端系统采用辐射加对流方式，能够使热量均匀地分布在室内，形成温度均衡的热环境，其舒适性优于传统中央空调系统。

3. 空气洁净：毛细管辐射式空调末端系统采用房间外壳式散热器，室内空气通过过滤器进入系统再经过散热器加热，整个过程中不会和室外空气接触，保证室内空气洁净度。

三、适应范围毛细管辐射式空调末端系统适用于建筑物的空调改造和新建项目，包括商业办公楼、别墅、酒店、医院等。

该系统使用范围主要取决于建筑物的规模和需求。

四、工艺原理毛细管辐射式空调末端系统的核心技术是毛细管板式散热器。

散热器板的内部采用毛细管铜管作为传热管道，通过微量的冷却介质，使空气经过铜管散热器，形成辐射热通量和对流传热，实现散热器的升温，从而向室内散发热量。

与传统散热器相比，毛细管散热器具有较大的传热表面积，热均匀，散热性能好等优点。

毛细管辐射式空调末端系统采用分区控制的方式，每个房间对应一个控制器，可以根据不同房间的需求进行单独调节，实现个性化控制。

在施工过程中，需要注意调试系统使放热量、热平衡和节能效果达到最佳状态。

五、施工工艺毛细管辐射式空调末端系统施工工艺包括以下几个方面：1. 设计：根据建筑物的需求，设计毛细管辐射式空调末端系统的散热器规格、管路布置、系统控制等方案，并办理相关审批手续。

东湖一号H3号栋别墅毛细管辐射供冷方案一．工程概况H3栋别墅为长沙市东湖一号低层住宅工程的样板房，为联排型别墅类型。

该别墅共三层，为地下一层、地上一、二层，总建筑面积413m²，空调面积为247.85m²。

当今“节能减排”、“可再生能源建筑应用城市示范”在全国广泛开展，特别是长沙市2010年申报城市示范获批准后，甲方为了响应政府号召，在新建别墅群致力于推广地源热泵三联供健康舒适型空调，体现了可持续发展先进理念，为低层住宅小区先期建设四套样板房示范。

其中，A2、B1、G3栋为地埋管热泵机组+风机盘管+地板采暖+生活热水系统，即地源热泵三联供空调系统。

甲方为了创造一种更健康、舒适、节能的生态建筑环境，选择H3栋设计安装一套地源热泵+毛细管辐射供冷（暖）+独立新风冷凝除湿+生活热水系统。

由于长沙属夏热、冬冷潮湿地区，夏季室外环境高温高湿，如果室内空调温湿度控制不严密，极易产生结露现象，影响使用和美观，为慎重起见，甲方建议：先做一套裸装样板房供展示体验和测试。

二．方案确定1.空调负荷计算1)由于夏季辐射供冷为温湿度独立控制，因此围护结构的热工负荷计算很重要，对H3栋进行动态负荷计算。

其计算结果详见附表1（动态负荷计算表），建筑总平均冷负荷20.6Kw，冷指标按空调面积qc=80w/m²,热指标qr=59 w/m²,新风冷指标为22 w/m²。

2)设计参数选用详见附图1（焓湿图）。

2.毛细管辐射供冷系统的确定1）毛细管顶棚辐射末端由于长沙夏季空调负荷大，因此，辐射供冷末端的单位散热量很大，根据需要和甲方意见，选用毛细管网辐射末端。

根据厂家提供的测试数据，当夏季供、回水温度18—21°C时，其供冷量qc=80.9w/m²;冬季热水供、回水温度35—32°C时，其散热量qr=171 w/m²，远大于计算热负荷。

因此，只要夏季辐射供冷满足要求，冬季则足够保证使用。
