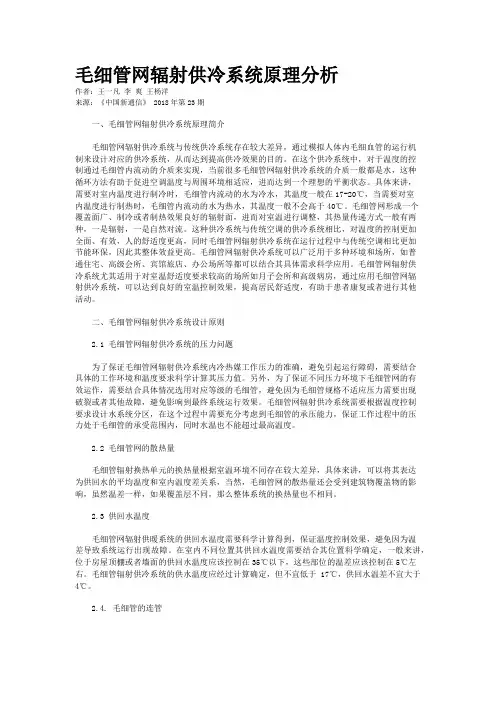

毛细管网辐射供冷系统原理分析作者：王一凡李爽王杨洋来源：《中国新通信》 2018年第23期一、毛细管网辐射供冷系统原理简介毛细管网辐射供冷系统与传统供冷系统存在较大差异，通过模拟人体内毛细血管的运行机制来设计对应的供冷系统，从而达到提高供冷效果的目的。

在这个供冷系统中，对于温度的控制通过毛细管内流动的介质来实现，当前很多毛细管网辐射供冷系统的介质一般都是水，这种循环方法有助于促进空调温度与周围环境相适应，进而达到一个理想的平衡状态。

具体来讲，需要对室内温度进行制冷时，毛细管内流动的水为冷水，其温度一般在17-20℃，当需要对室内温度进行制热时，毛细管内流动的水为热水，其温度一般不会高于40℃。

毛细管网形成一个覆盖面广、制冷或者制热效果良好的辐射面，进而对室温进行调整，其热量传递方式一般有两种，一是辐射，一是自然对流。

这种供冷系统与传统空调的供冷系统相比，对温度的控制更加全面、有效，人的舒适度更高，同时毛细管网辐射供冷系统在运行过程中与传统空调相比更加节能环保，因此其整体效益更高。

毛细管网辐射供冷系统可以广泛用于多种环境和场所，如普通住宅、高级会所、宾馆旅店、办公场所等都可以结合其具体需求科学应用。

毛细管网辐射供冷系统尤其适用于对室温舒适度要求较高的场所如月子会所和高级病房，通过应用毛细管网辐射供冷系统，可以达到良好的室温控制效果，提高居民舒适度，有助于患者康复或者进行其他活动。

二、毛细管网辐射供冷系统设计原则2.1 毛细管网辐射供冷系统的压力问题为了保证毛细管网辐射供冷系统内冷热媒工作压力的准确，避免引起运行障碍，需要结合具体的工作环境和温度要求科学计算其压力值。

另外，为了保证不同压力环境下毛细管网的有效运作，需要结合具体情况选用对应等级的毛细管，避免因为毛细管规格不适应压力需要出现破裂或者其他故障，避免影响到最终系统运行效果。

毛细管网辐射供冷系统需要根据温度控制要求设计水系统分区，在这个过程中需要充分考虑到毛细管的承压能力，保证工作过程中的压力处于毛细管的承受范围内，同时水温也不能超过最高温度。

关于毛细管网冷暖辐射系统，你知道多少毛细管网冷暖辐射系统是由五大部分组成：冷热源、管道系统、新风系统、控制系统、毛细管网高效末端系统，毛细管网换热器与地源热泵或空气源热泵结合，加上合理的控制组成一个节能系统，节能可达70％；如果再配套太阳能和冷热储能系统，节能可达90％左右。

毛细管网换热器与“节能减排降耗、提升建筑品质”关系密切，带有巨大推广应用前景。

毛细管网高效末端是按照仿生学原理模仿人体中的毛细管，由3.4*0.55mm或4.3*0.8mm的PP聚丙烯毛细管结成间距在10mm～30mm的网栅。

承担运载热量的水媒在管内保持0.05~0.2m/s的流速，而每个平米的毛细管网栅只含有0.4升水，系统运行时则水温温差2～3度，毛细管网为大流量小日照时间的导管高效辐射末端。

通过毛细管网提高单位散热面积最大化来满足“供热低温化、制冷高温化”的散热制冷末端，经过实测供热温度只需35℃以下就可满足室内20℃，设计匹配温差是5℃。

毛细管网与热泵组成高效微血管暖通系统，COP值远大于普通暖通系统和空气源热泵系统，与普通系统相比，节能达到50%以上。

分为两方面：1）顶棚辐射制冷：毛细管的管径细小，可以弯曲，因此适合各种形状形状的屋檐，即使拱形和三角形的表面也可以装载。

毛细管用于金属吊顶安装时，由于毛细管的充水多一些，吊顶的荷载不会增加很多，因此对一些金属吊顶的旧建筑物建筑物进行空调系统修整时，毛细管辐射顶板系统是最佳选择。

（模块末端系统冷冷却系统由地源热泵提供，顶棚辐射夏季系统冬季所需供回水温度为17/20℃，冬季所需供回水温度为32/29℃）2）低温采暖：公司的毛细管网栅的毛细管管径极小，可有效降低地面垂直加热系统的高度。

与传统的地面加热电脑系统不同，该系统可在地面表面以下短距离内供热。

因此，使用毛细管网栅地面加热系统的响应非常迅速，而且可在较低供水温度下输水工作。

将毛细管用于地面采暖或者墙面辐射时，可以先将毛细管用胶水、大头钉固定，然后用砂浆覆盖。

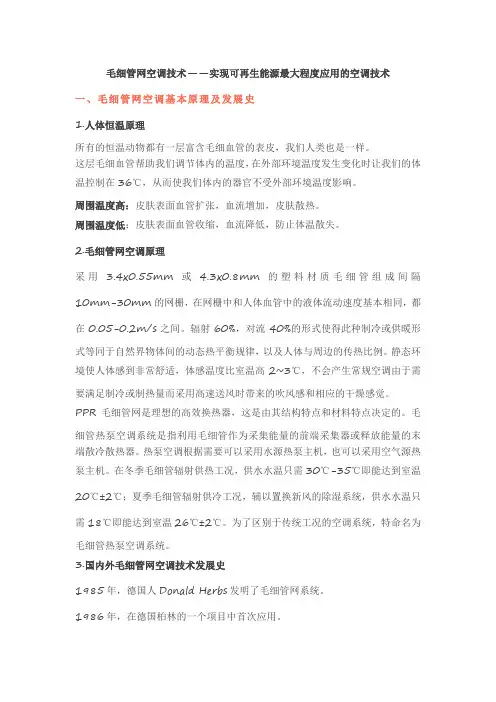

毛细管网空调技术——实现可再生能源最大程度应用的空调技术一、毛细管网空调基本原理及发展史1.人体恒温原理所有的恒温动物都有一层富含毛细血管的表皮，我们人类也是一样。

这层毛细血管帮助我们调节体内的温度，在外部环境温度发生变化时让我们的体温控制在36℃，从而使我们体内的器官不受外部环境温度影响。

周围温度高：皮肤表面血管扩张，血流增加，皮肤散热。

周围温度低：皮肤表面血管收缩，血流降低，防止体温散失。

2.毛细管网空调原理采用 3.4x0.55mm或 4.3x0.8mm的塑料材质毛细管组成间隔10mm-30mm的网栅，在网栅中和人体血管中的液体流动速度基本相同，都在0.05-0.2m/s之间。

辐射60%，对流40%的形式使得此种制冷或供暖形式等同于自然界物体间的动态热平衡规律，以及人体与周边的传热比例。

静态环境使人体感到非常舒适，体感温度比室温高2~3℃，不会产生常规空调由于需要满足制冷或制热量而采用高速送风时带来的吹风感和相应的干燥感觉。

PPR毛细管网是理想的高效换热器，这是由其结构特点和材料特点决定的。

毛细管热泵空调系统是指利用毛细管作为采集能量的前端采集器或释放能量的末端散冷散热器。

热泵空调根据需要可以采用水源热泵主机，也可以采用空气源热泵主机。

在冬季毛细管辐射供热工况，供水水温只需30℃-35℃即能达到室温20℃±2℃；夏季毛细管辐射供冷工况，辅以置换新风的除湿系统，供水水温只需18℃即能达到室温26℃±2℃。

为了区别于传统工况的空调系统，特命名为毛细管热泵空调系统。

3.国内外毛细管网空调技术发展史1985年，德国人Donald Herbs发明了毛细管网系统。

1986年，在德国柏林的一个项目中首次应用。

1994年，德国 CLINA毛细管技术有限公司在柏林成立。

在那前后，又成立了德国BEKA采暖制冷股份有限公司和德国地之气环保设计有限公司。

至2016年，上述三家制造商公司在美国、澳洲、瑞士、瑞典、荷兰、俄罗斯等西方国家已广泛推广毛细管网空调系统。

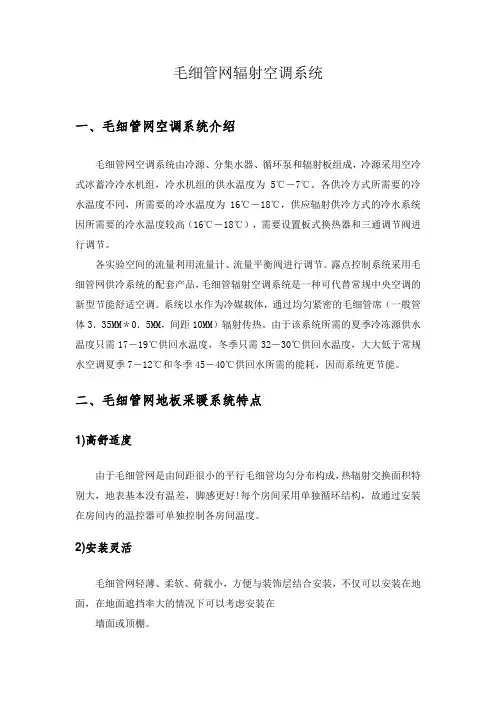

毛细管网辐射空调系统一、毛细管网空调系统介绍毛细管网空调系统由冷源、分集水器、循环泵和辐射板组成，冷源采用空冷式冰蓄冷冷水机组，冷水机组的供水温度为5℃－7℃。

各供冷方式所需要的冷水温度不同，所需要的冷水温度为16℃－18℃，供应辐射供冷方式的冷水系统因所需要的冷水温度较高（16℃－18℃），需要设置板式换热器和三通调节阀进行调节。

各实验空间的流量利用流量计、流量平衡阀进行调节。

露点控制系统采用毛细管网供冷系统的配套产品，毛细管辐射空调系统是一种可代替常规中央空调的新型节能舒适空调。

系统以水作为冷媒载体，通过均匀紧密的毛细管席（一般管体3．35MM＊0．5MM，间距10MM）辐射传热。

由于该系统所需的夏季冷冻源供水温度只需17－19℃供回水温度，冬季只需32－30℃供回水温度，大大低于常规水空调夏季7－12℃和冬季45－40℃供回水所需的能耗，因而系统更节能。

二、毛细管网地板采暖系统特点1)高舒适度由于毛细管网是由间距很小的平行毛细管均匀分布构成，热辐射交换面积特别大，地表基本没有温差，脚感更好!每个房间采用单独循环结构，故通过安装在房间内的温控器可单独控制各房间温度。

2)安装灵活毛细管网轻薄、柔软、荷载小，方便与装饰层结合安装，不仅可以安装在地面，在地面遮挡率大的情况下可以考虑安装在墙面或顶棚。

A、卫生间卫生洁具多地面安装面积有限，同时一些卧室由于家具遮挡导致散热面积有限，普通地板采暖一般满足不了热负荷要求需要增加辅助采暖设施。

如果用毛细管网采暖，可以把毛细管网安装在墙面或顶棚，各种问题就可以很好解决。

B、地面装饰材质影响：采用普通地板采暖的房间地面装饰材料受到限制，如不宜安装实木地板等。

铺装毛细管网的房间不受这些条件限制。

3)节能效果好普通地暖供回水温度一般55℃-45℃;毛细管网供回水温度一般28℃-32℃,比普通地暖节能30%以上，节能显著。

特别适合同热泵配合使用，达到更节能的效果。

4)毛细管网占用建筑净空小，节省建筑空间，利于房屋设计和装修*超薄地暖系统，大大降低了建筑基础的承重负荷和造价成本，比普通地暖增加了房间净高。

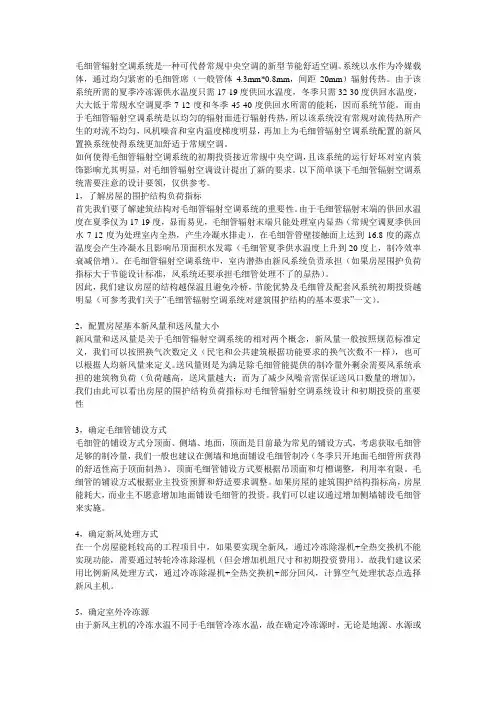

毛细管辐射空调系统是一种可代替常规中央空调的新型节能舒适空调。

系统以水作为冷媒载体，通过均匀紧密的毛细管席（一般管体4.3mm*0.8mm，间距20mm）辐射传热。

由于该系统所需的夏季冷冻源供水温度只需17-19度供回水温度，冬季只需32-30度供回水温度，大大低于常规水空调夏季7-12度和冬季45-40度供回水所需的能耗，因而系统节能。

而由于毛细管辐射空调系统是以均匀的辐射面进行辐射传热，所以该系统没有常规对流传热所产生的对流不均匀，风机噪音和室内温度梯度明显，再加上为毛细管辐射空调系统配置的新风置换系统使得系统更加舒适于常规空调。

如何使得毛细管辐射空调系统的初期投资接近常规中央空调，且该系统的运行好坏对室内装饰影响尤其明显，对毛细管辐射空调设计提出了新的要求。

以下简单谈下毛细管辐射空调系统需要注意的设计要领，仅供参考。

1，了解房屋的围护结构负荷指标首先我们要了解建筑结构对毛细管辐射空调系统的重要性。

由于毛细管辐射末端的供回水温度在夏季仅为17-19度，显而易见，毛细管辐射末端只能处理室内显热（常规空调夏季供回水7-12度为处理室内全热，产生冷凝水排走），在毛细管管壁接触面上达到16.8度的露点温度会产生冷凝水且影响吊顶面积水发霉（毛细管夏季供水温度上升到20度上，制冷效率衰减倍增）。

在毛细管辐射空调系统中，室内潜热由新风系统负责承担（如果房屋围护负荷指标大于节能设计标准，风系统还要承担毛细管处理不了的显热）。

因此，我们建议房屋的结构越保温且避免冷桥，节能优势及毛细管及配套风系统初期投资越明显（可参考我们关于“毛细管辐射空调系统对建筑围护结构的基本要求”一文）。

2，配置房屋基本新风量和送风量大小新风量和送风量是关于毛细管辐射空调系统的相对两个概念，新风量一般按照规范标准定义，我们可以按照换气次数定义（民宅和公共建筑根据功能要求的换气次数不一样），也可以根据人均新风量来定义。

送风量则是为满足除毛细管能提供的制冷量外剩余需要风系统承担的建筑物负荷（负荷越高，送风量越大；而为了减少风噪音需保证送风口数量的增加），我们由此可以看出房屋的围护结构负荷指标对毛细管辐射空调系统设计和初期投资的重要性3，确定毛细管铺设方式毛细管的铺设方式分顶面、侧墙、地面，顶面是目前最为常见的铺设方式，考虑获取毛细管足够的制冷量，我们一般也建议在侧墙和地面铺设毛细管制冷（冬季只开地面毛细管所获得的舒适性高于顶面制热）。

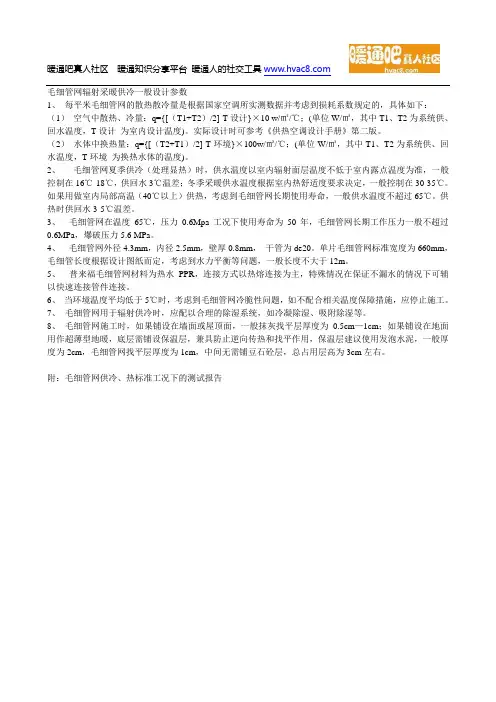

毛细管网辐射采暖供冷一般设计参数1、每平米毛细管网的散热散冷量是根据国家空调所实测数据并考虑到损耗系数规定的，具体如下：（1）空气中散热、冷量：q={[（T1+T2）/2]-T设计}×10 w/㎡/℃；(单位W/㎡，其中T1、T2为系统供、回水温度，T设计为室内设计温度)。

实际设计时可参考《供热空调设计手册》第二版。

（2）水体中换热量：q={[（T2+T1）/2]-T环境}×100w/㎡/℃；(单位W/㎡，其中T1、T2为系统供、回水温度，T环境为换热水体的温度)。

2、毛细管网夏季供冷（处理显热）时，供水温度以室内辐射面层温度不低于室内露点温度为准，一般控制在16℃-18℃，供回水3℃温差；冬季采暖供水温度根据室内热舒适度要求决定，一般控制在30-35℃。

如果用做室内局部高温（40℃以上）供热，考虑到毛细管网长期使用寿命，一般供水温度不超过65℃。

供热时供回水3-5℃温差。

3、毛细管网在温度65℃，压力0.6Mpa工况下使用寿命为50年，毛细管网长期工作压力一般不超过0.6MPa，爆破压力5.6 MPa。

4、毛细管网外径4.3mm，内径2.5mm，壁厚0.8mm，干管为de20。

单片毛细管网标准宽度为660mm，毛细管长度根据设计图纸而定，考虑到水力平衡等问题，一般长度不大于12m。

5、普来福毛细管网材料为热水PPR，连接方式以热熔连接为主，特殊情况在保证不漏水的情况下可辅以快速连接管件连接。

6、当环境温度平均低于5℃时，考虑到毛细管网冷脆性问题，如不配合相关温度保障措施，应停止施工。

7、毛细管网用于辐射供冷时，应配以合理的除湿系统，如冷凝除湿、吸附除湿等。

8、毛细管网施工时，如果铺设在墙面或屋顶面，一般抹灰找平层厚度为0.5cm—1cm；如果铺设在地面用作超薄型地暖，底层需铺设保温层，兼具防止逆向传热和找平作用，保温层建议使用发泡水泥，一般厚度为2cm，毛细管网找平层厚度为1cm，中间无需铺豆石砼层，总占用层高为3cm左右。

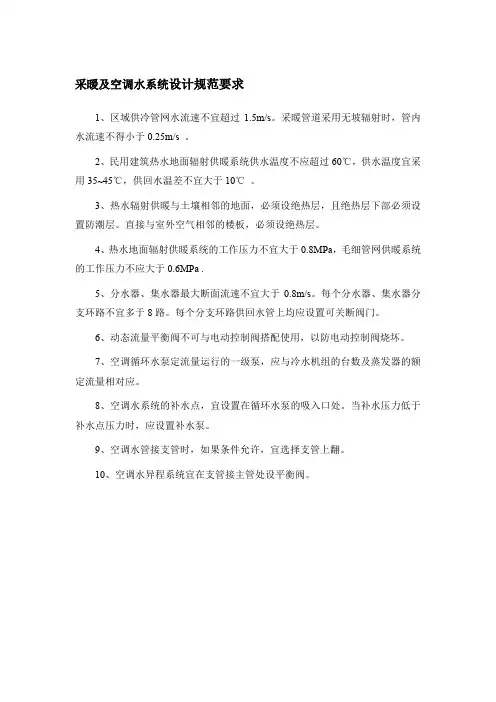

采暖及空调水系统设计规范要求
1、区域供冷管网水流速不宜超过1.5m/s。

采暖管道采用无坡辐射时，管内水流速不得小于0.25m/s 。

2、民用建筑热水地面辐射供暖系统供水温度不应超过60℃，供水温度宜采用35~45℃，供回水温差不宜大于10℃。

3、热水辐射供暖与土壤相邻的地面，必须设绝热层，且绝热层下部必须设置防潮层。

直接与室外空气相邻的楼板，必须设绝热层。

4、热水地面辐射供暖系统的工作压力不宜大于0.8MPa，毛细管网供暖系统的工作压力不应大于0.6MPa .
5、分水器、集水器最大断面流速不宜大于0.8m/s。

每个分水器、集水器分支环路不宜多于8路。

每个分支环路供回水管上均应设置可关断阀门。

6、动态流量平衡阀不可与电动控制阀搭配使用，以防电动控制阀烧坏。

7、空调循环水泵定流量运行的一级泵，应与冷水机组的台数及蒸发器的额定流量相对应。

8、空调水系统的补水点，宜设置在循环水泵的吸入口处。

当补水压力低于补水点压力时，应设置补水泵。

9、空调水管接支管时，如果条件允许，宜选择支管上翻。

10、空调水异程系统宜在支管接主管处设平衡阀。

毛细管网辐射采暖供冷常见问题解决方案1、关于冷辐射表面凝露问题凝露的发生是有条件的：冷辐射面温度低于空气露点才可能发生凝露。

只要采取措施控制冷辐射面温度永远高于露点就不会发生凝露了。

（1）高温冷水制冷。

让供水温度尽量低，以满足制冷需要，但又要以确保冷辐射表面温度高于空气露点，不会发生凝露为前提。

（2）湿度控制。

通过冷凝或吸附等手段，控制湿度，降低空气的露点，避免发生凝露。

（3）露点控制器。

露点控制器对环境的温度和湿度及时感应计算出即时的露点，可以根据预设定把信号在发生凝露危险时发送信号切断冷水或加大除湿能力，确保万无一失，不会发生冷辐射面凝露。

2、关于毛细管网堵塞问题毛细管网一般是闭式循环系统，不容易发生堵塞。

在使用中应该注意以下使用办法：（1）采用独立的封闭循环系统，与大系统连接时通过板式换热器隔开，通过过滤器补水。

防止大型颗粒物阻塞管道。

（2）循环系统全部采用耐腐蚀的管道及阀部件，如塑料管、铜镀镍阀部件和连接件等。

（3）运行两个采暖季系统不漏不渗，可以往系统中加杀生剂或除氧剂，或采取真空脱气措施，防止管道内滋生微生物形成生物粘泥造成堵塞。

3、关于毛细管网破坏修复问题（1）有客户担心毛细管网管路密集，管壁薄，安装后会发生漏水事故。

其实这些担心是多余的，即使漏水修复也相对简单，不需要专业工人和专业工具。

毛细管网是由PP-R原料制造，发现毛细管漏水，从漏水点剪断，热熔焊死即可，毛细管均为并联，断掉一根不会影响效果。

（2）耐压能力强。

毛细管网虽然管壁薄，但是耐压能力强，管道耐压与管径的平方成反比，不会轻易发生漏水。

（3）漏水容易查找。

毛细管网一般与装饰层结合安装，一旦漏水很容易发现漏水点，因为流量很小不会发生大的水淹事故。

（4）加强成品保护措施，尽量避免破坏。

4、关于安装毛细管网的壁面开裂问题（供参考）毛细管网水温一般供冷时不低于18℃、供暖时不高于38℃，壁面温度终年在20—30℃之间，温差10℃以内，热胀冷缩量很小，不会造成面层开裂。

毛细管平面空调末端系统-毛细管平面空调系统技术参数毛细管平面空调系统技术参数:夏季:供水温度为16/18 ℃辐射面表面温度约为20 ℃室内温度为26℃时，制冷量为80 W/m2。

冬季:系统供水温度为32/28 ℃辐射面表面温度为30 ℃室内温度为20℃时，制热量为86W/m2。

产品形式：毛细管席毛细管席K.S15系列：集水管20x2mm毛细管3.35x0.5mm管间距15mm长度600-6000 mm （每10mm一个级别）宽度150-1250 mm （每30mm一个级别）水容量0.27l/m2制冷量80w/m2允许最大供热温度60℃工作压力4bar高压型毛细管席高压型毛细管席P.VS30系列：集水管20x3.4mm毛细管4.5x0.8mm管间距30mm长度600-6000mm （每10mm一个级别）宽度150-1250 mm （每60mm一个级别）水容量0. 2l/m2制冷量80w/m2允许最大供热温度80℃工作压力最大20bar石膏板模块石膏板模块B.GK12系列：集水管20x2mm毛细管3.35x0.5mm管间距10mm长度1500和2000mm宽度600 mm水容量0.46l/m2制冷量76w/m2或64w/m2制热量150w/m2或135w/m2允许最大供热温度45℃工作压力4bar金属板模块金属板模块B.MV 10 系列产品构成30 mm 厚的隔音瓦片BEKA毛细管模块安置于一个密封的聚乙烯薄层内集水管尺寸20x2 mm毛细管尺寸3.35x0.5 mm细管间距10 mm毛细管席长度600-625mm毛细管席宽度600-625mm模块充水后质量5.3kg/m2水流量0.46 l/m2制冷量28-67w/m2 制热量：28-117w/m2最高允许的热水温度45℃系统运行压力4 bar。

高舒适度的毛细管网辐射采暖制冷末端系统针对辐射采暖制冷末端系统，DISMY设计、制造并提供了全面的相关产品和设计方案，主要是毛细管网辐射空调系统，通常只采用毛细管顶棚辐射，最高级的可以采用顶棚辐射制冷和地板辐射采暖。

毛细管辐射空调系统如今，现代建筑的空调系统必须要符合很高的要求。

传统的空调系统如通风设备和静态供热很难同时达到最佳热的舒适性、最省的空间和节能的要求。

毛细管是这个领域的一项新技术，它可以根据周围环境自动调整红环境的换热量。

用水做热媒的毛细管使用的是弹性塑料，直接铺在房间围护结构表面的下方。

这样房间的天花板、地板和墙壁就会变得非常的温暖舒适。

v这样，使用者和房间表面之间的能量传递就通过辐射的方式进行。

辐射是在自然条件下调整各物体间的热平衡。

研究已经证明，因为这个原因，毛细管制冷、采暖系统可使人们感觉更舒适，从而具有更高的工作效率。

毛细管系统原理采用 4.3X0.8 mm 的 PPR 塑料毛细管组成的间隔为 10 mm – 30 mm 的网栅，犹如人体中的毛细管，起到着分配、输送和搜集液体的功能。

在网栅中和人体毛细管中的液体流动速度基本相同，都在 0.05 –0.2 m/s 之间。

同时人体皮下组织的毛细血管与周围环境成功地进行了传热交换，达到自身温度调节的目的。

冬季毛细管内通较低温度的热水,柔和的向房间辐射热量；夏季毛细管内通温度较高的冷水,柔和的向房间辐射冷量。

由于毛细管席换热面积大，传热速度快，因此传热效率更高。

毛细管网辐射末端系统的优点：1）高舒适度经实践表明，辐射是舒适性最高的传热方式量和热量都是通过辐射的方式进行的，因而较其他形式的末端形式舒适度比较高。

由于网栅由间距很小的平行毛细管均匀分布，热辐射交换面积特别大，所以室内温度非常均匀。

热/冷辐射表面基本没有温度区别。

并且人体和空间的热交换主要是辐射的形式进行，这一静态制冷及自然温暖的环境使人体感到非常舒适，身体感到的温度比室温高2～3℃。

浅谈毛细管网低温辐射供暖供冷系统浅谈毛细管网低温辐射供暖供冷系统随着建筑能耗的不断增长，节能减排已经成为当前社会发展的重中之重。

建筑能耗占总能耗的27%以上，每年还在以1%的速度增长。

因此，建筑节能被列为我国中长期节能规划的重点领域和重点工程。

本文旨在探讨一种新型的高舒适度高节能的高效换热器——毛细管网低温辐射供暖供冷系统。

毛细管网起源于自然界，例如植物的叶脉或人体皮下组织的毛细血管都是利用这种原理与周围环境成功地进行了传热交换，达到自身温度调节的目的。

德国科学家根据这种仿生学原理在20世纪70年代发明了一种新型空调末端系统形式——毛细管网辐射空调末端系统。

它于2005年被引入中国，在XXX 的节能示范楼进行展示，从此引领了中国新型高舒适度高节能的高效换热器的发展。

毛细管网由若干毛细管以并联方式与两根主管连接而成，散热面积大，壁薄导热性好，传热速度快，水力分布均匀，水力损失小，是理想的高效换热器。

由于采用PPR原料，具有耐高温、耐高压和耐腐蚀的优良性能，轻薄柔韧、安装灵活，在室内地面、墙面和顶棚都可以安装，隐蔽在装饰面层下，让建筑物有了一层可以调节室温的皮肤。

毛细管网技术创新主要体现在以下两个方面。

首先，PPR 原料的可塑性和可成型加工性，以及PPr成品的可焊接性，使得毛细管网的制造更加便捷。

其次，毛细管网的技术指标也得到了升级，采用PP-R、PE-RT或PB材料制造，可应用温度范围为-30℃～95℃，主管道规格为外径20mm、内径16mm，支管管道规格为外径4.3mm、内径2.5mm，支管间距可根据设计任意调节，管网形状可根据使用场合定制。

管网系统长期承压能力为20 kgf/cm2，爆破压力为5.6 MPa，耐水温度为60℃。

加热介质温度一般不超过35℃即可达到暖气片（加热介质温度为85℃）的效果，节能非常明显的同时，具有更为明显的舒适度；制冷介质温度一般不低于18℃即可达到所需的舒适温度。

本文介绍了一种新型的毛细管网辐射空调系统，该系统具有以下优点。

热水辐射供暖5.4.1热水辐射供暖系统的施工图设计，必需对每一个房间进行详细热负荷计算。

5.4.2热水辐射供暖的耗热量计算应知足以下要求：1全面辐射供暖的耗热量，应按本规范第** 节的规定计算，并应对总耗热量乘以~（酷寒地域取，酷寒地域取）的修正系数或将室内计算温度取值降低2℃。

2局部辐射供暖的耗热量，可按整个房间的全面辐射供暖所算得的耗热量乘以该区域面积与所在房间面积的比值和表5.4.2中所规定的系数肯定（局部供暖的面积与房间总面积比大于时，按全面供暖耗热量计算）。

表5.4.2 局部辐射供暖耗热量附加系数3进深大于6m的房间，宜以距外墙6m为界分区，别离计算耗热量。

4辐射供暖耗热量中不计算敷设有加热管的围护结构的热损失。

5采用地面辐射供暖方式时不考虑高度附加。

6分户热计量热水辐射供暖系统耗热量计算，应考虑间歇供暖和户间传热等因素。

5.4.3热水辐射供暖辐射体表面平均温度应符合表的要求。

表5.4.2 辐射体表面平均温度（℃）5.4.4热水辐射供暖的散热量和热媒供给量应如下计算：1 房间所需有效散热量按下式计算：'21Q Q Q -＝式中 1Q ——房间所需的有效散热量（W ） Q ——依照5.4.2条计算的房间耗热量（W ）'2Q ——来自相邻房间的热量（W ）2 房间热媒的供热量应按下式计算："21Q Q Q m +＝式中 m Q ——房间热媒的供热量（W ）1Q ——房间所需的有效散热量（W ）"2Q ——向房间外的传热损失（W ）5.4.5采用地面辐射方式时应按表所列系数计算室内设备、家具等地面覆盖物对散热量的折减。

表5.4.5住宅家具对地面遮挡的有效面积系数α注：1 面积小的房间遮挡率取大值； 2 面积范围内可采用内插法肯定系数。

5.4.6只采用地面辐射方式时，若地板表面平均温度超出条的规按时，应降低地板的辐射供热量，增设其它供暖设备，以知足房间耗热量。
