二阶低通滤波器实验报告二阶低通滤波器实验报告引言：在电子领域中，滤波器是一种用于处理信号的重要工具。

滤波器的作用是根据信号的频率特性，选择性地通过或抑制特定的频率分量。

本次实验旨在研究和探索二阶低通滤波器的工作原理和性能。

一、实验目的本次实验的主要目的是：1. 理解二阶低通滤波器的基本原理；2. 掌握二阶低通滤波器的设计和调试方法；3. 通过实验验证滤波器的性能和频率响应。

二、实验原理1. 二阶低通滤波器的基本原理二阶低通滤波器是一种常见的滤波器类型，其主要功能是通过滤除高于截止频率的信号分量，使得信号在低频范围内得到保留。

该滤波器由电容和电感组成，通过调整电容和电感的数值，可以改变截止频率和滤波器的斜率。

2. 二阶低通滤波器的设计方法二阶低通滤波器的设计需要确定截止频率和滤波器的品质因数Q。

截止频率决定了滤波器的频率响应范围，而品质因数Q则决定了滤波器的斜率和幅频特性。

根据所需的滤波器性能，可以选择合适的电容和电感数值，并通过计算和模拟验证其设计是否满足要求。

三、实验装置与步骤1. 实验装置本次实验所需的装置包括信号发生器、二阶低通滤波器电路、示波器等。

2. 实验步骤（1）根据设计要求，选择合适的电容和电感数值，并连接电路。

（2）将信号发生器连接到滤波器的输入端，调节信号发生器的频率和幅度。

（3）将示波器连接到滤波器的输出端，观察输出信号的波形和频率响应。

（4）通过调节电容和电感数值，优化滤波器的性能和频率响应。

（5）记录实验数据，并进行分析和总结。

四、实验结果与分析在实验中，我们根据设计要求选择了合适的电容和电感数值，并连接了二阶低通滤波器电路。

通过调节信号发生器的频率和幅度，我们观察到滤波器输出信号的波形和频率响应。

根据实验数据，我们可以绘制出滤波器的幅频特性曲线和相频特性曲线，并分析其性能和频率响应。

五、实验总结与心得通过本次实验，我们深入了解了二阶低通滤波器的工作原理和性能。

实验中，我们通过调节电容和电感数值，优化了滤波器的性能和频率响应。

实验四 IIR 数字滤波器的设计及网络结构一、实验目的1．了解IIR 数字滤波器的网络结构。

2.掌握模拟滤波器、IIR 数字滤波器的设计原理和步骤。

3．学习编写数字滤波器的设计程序的方法。

二、实验内容数字滤波器：是数字信号处理技术的重要内容。

它的主要功能是对数字信号进行处理，保留数字信号中的有用成分，去除信号中的无用成分。

1．数字滤波器的分类滤波器的种类很多，分类方法也不同。

（1）按处理的信号划分：模拟滤波器、数字滤波器 （2）按频域特性划分；低通、高通、带通、带阻。

（3）按时域特性划分：FIR 、IIR2．IIR 数字滤波器的传递函数及特点数字滤波器是具有一定传输特性的数字信号处理装置。

它的输入和输出均为离散的数字信号，借助数字器件或一定的数值计算方法，对输入信号进行处理，改变输入信号的波形或频谱，达到保留信号中有用成分去除无用成分的目的。

如果加上A/D 、D/A 转换，则可以用于处理模拟信号。

设IIR 滤波器的输入序列为x(n)，则IIR 滤波器的输入序列x(n)与输出序列y(n)之间的关系可以用下面的方程式表示：1()()()M Ni j i j y n b x n i a y n j ===-+-∑∑（5-1）其中，j a 和i b 是滤波器的系数，其中j a 中至少有一个非零。

与之相对应的差分方程为：10111....()()()1....MM NN b b z b z Y z H Z X z a z a z ----++==++ （5-2）由传递函数可以发现无限长单位冲激响应滤波器有如下特点： （1） 单位冲激响应h(n)是无限长的。

（2） 系统传递函数H(z)在有限z 平面上有极点存在。

（3） 结构上存在着输出到输入的反馈，也就是结构上是递归型的。

3．IIR 滤波器的结构IIR 滤波器包括直接型、级联型和并联型三种结构：① 直接型：优点是简单、直观。

但由于系数bm 、a k 与零、极点对应关系不明显，一个bm 或a k 的改变会影响H(z)所有零点或极点的分布，所以一方面，bm 、a k 对滤波器性能的控制关系不直接，调整困难；另一方面，零、极点分布对系数变化的灵敏度高，对有限字长效应敏感，易引起不稳定现象和较大误差。

二阶巴特沃斯滤波器电路设计
二阶巴特沃斯滤波器可以通过使用电容器和电感器来实现。

下面是一个常见的二阶巴特沃斯低通滤波器的电路设计：
1. 选择合适的电容和电感。

根据要求的截止频率和阻带衰减率选择合适的电容和电感。

截止频率是滤波器开始衰减的频率，阻带衰减率是滤波器在截止频率之上的衰减量。

2. 设计RC网络。

使用一个电阻和一个电容构建一个RC网络。

这个网络是滤
波器的一部分，用于控制截止频率。

3. 设计RL网络。

使用一个电阻和一个电感构建一个RL网络。

这个网络也是
滤波器的一部分，用于增加滤波器的阻带衰减率。

4. 连接RC和RL网络。

将RC网络和RL网络连接起来，形成一个二阶巴特沃斯低
通滤波器。

5. 使用操作放大器。

如果需要，可以使用操作放大器来增强滤波器的增益和带宽。

6. 测试及调整。

连接信号源和输出设备，对滤波器进行测试，并根据需要调
整电路参数。

需要注意的是，这只是一个基本的二阶巴特沃斯滤波器电路设计步骤的概述。

具体的设计取决于所需的截止频率、阻带衰减率和其他特定需求。

二阶有源低通滤波电路的设计与分析有源滤波电路是一种灵活、可靠和性能卓越的滤波器，广泛用于通信、控制和测量等领域。

本文介绍了实现二阶有源低通滤波器的基本原理，并通过计算机仿真分析了设计过程中遇到的一些问题。

一、二阶有源低通滤波器原理有源低通滤波器是一种混合型滤波器，它具有电容和电感耦合之间的耦合，从而实现了低通特性。

其基本原理是，将输入信号分别经过两个放大器，然后将放大器的输出信号反馈到电容的两个端，进而形成一个闭环系统，以构成一个连续反馈低通滤波器，达到滤波的目的。

二、有源低通滤波器的设计有源低通滤波器的设计有三个要考虑的重要参数，包括滤波器的频率特性，输入阻抗和输出阻抗。

1.滤波器频率特性：有源低通滤波器的基本频率特性可以使用Bessel函数表示。

它的特性截止频率可以用“截止频率Hz”表示。

同时，有源低通滤波器也具有频带宽和延迟特性，可以用“频带宽Hz”和“延迟时间ms”来表示。

2.输入阻抗：有源低通滤波器的输入阻抗为电子放大器的输入阻抗，由电子放大器的输入元件的参数决定，一般是50欧姆或大于50欧姆的阻抗。

3.输出阻抗：有源低通滤波器的输出阻抗取决于电子放大器的输出元件的参数，输出阻抗一般为几千欧姆以上。

三、计算机仿真分析由于有源低通滤波器的设计过程非常复杂，需要考虑很多参数，因此通常采用计算机仿真技术进行分析研究，以便验证设计方案的正确性。

在计算机仿真的分析过程中，首先要确定滤波器的输入信号的频率、幅度和相位，并计算出滤波器的输出信号特性，如频率、幅度和相位等，然后将实验结果与理论预测结果进行对比，以验证滤波器的设计方案是否正确。

四、结论有源低通滤波器是一种灵活、可靠和性能卓越的滤波器，它具有良好的性能特性，广泛应用于通信、控制和测量等领域。

其设计方案中，需要考虑多个参数，使用计算机仿真技术可以有效验证设计的正确性，也可以大大提高滤波器的性能。

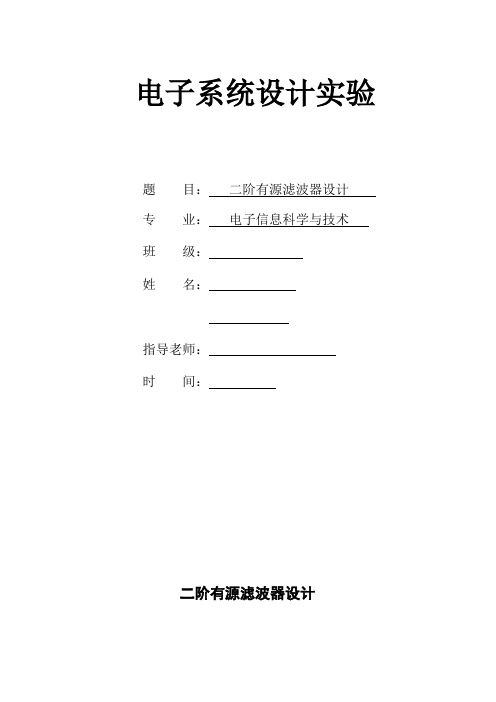

电子系统设计实验题目：二阶有源滤波器设计专业：电子信息科学与技术班级：姓名：指导老师：时间：二阶有源滤波器设计一．设计要求：设计一个二阶有源高通滤波器和一个二阶有源低通滤波器，并能将它们连接成带通滤波器。

高通滤波器截止频率：100Hz ，增益：AV=2。

低通滤波器截止频率：2KHz ， 增益：AV=2。

衰减速率：>30DB/10倍频。

二．使用元器件：集成运算放大器 LM324一片电阻 14k Ω 2个 、20k Ω 4个、9.5k Ω2个 电容 0.1uF 2个、0.01uF 2个三．原理及电路设计：二阶滤波器重要性不仅仅在于它们本身，还在于它们是构造高阶滤波器的重要组成部分，所以先研究它们的响应。

回顾二阶有源滤波电路的低通、高通响应，可以看出它们拥有相同的分母0()1/D j j ωωω=+，从而正式分子()N j ω决定了响应的类型。

当()N j ω=1，得到低通；当()N j ω=0/j ωω，得到高通。

另外，加权在于H 的存在并不改变响应类型，他仅仅会使幅度图产生上下移动，这取决与它的绝对值是大于1还是小于1。

类似的考虑对二阶响应也是成立的。

然而，因为分母现在的阶数是2，所以除了0ω外还有一个附加的滤波器参数。

所有的二阶函数都可以表示成如下的标准形式： 200()()(/)2(/)1N s H s s s ωζω=++（2.1）式中()N s 是一个阶数m 小于等于2的s 多项式；0ω称作无阻尼自然频率，单位是rad/s ；而ζ是一个无量纲的参数，称为阻尼系数。

这个函数有两个极点，1,20(p ζω=-±，它们在s 平面上的位置是按如下方式受ζ控制的。

1) 当ζ>1时，极点为实数且为负值。

自然响应时有两个衰减的指数函数项组成，这就是过阻尼。

2) 当0<ζ<1时，极点为一对共轭复根，可以表示成1,20p j ζωω=-± （2.2）这些极点都位于左半平面，此时称为欠阻尼。

二阶低通滤波器设计报告设计目标：设计一个二阶低通滤波器，实现对输入信号的高频成分进行抑制，从而实现信号的平滑处理。

设计原理：二阶低通滤波器是基于巴特沃斯（Butterworth）滤波器的设计方法。

巴特沃斯滤波器是一种特殊的滤波器，其特点是在通带范围内具有最平坦的幅频特性，且在阻带范围内具有最快的衰减。

设计步骤：1. 确定滤波器的通带截止频率和阻带截止频率。

通带截止频率是指在该频率之前的信号成分会通过滤波器，而在截止频率之后的信号成分会被滤波器抑制。

阻带截止频率是指在该频率之后的信号成分会被滤波器抑制。

2. 根据巴特沃斯滤波器的设计表格，可以得到二阶低通滤波器的主要参数：截止频率、通带增益和阻带衰减。

3. 根据所给的截止频率和阻带衰减要求，在设计表格中找到相应的参数值，并得到对应的通带增益。

4. 根据得到的参数值，可以计算出二阶低通滤波器中各个阶段的传递函数和巴特沃斯滤波器的极点位置。

5. 根据所得到的传递函数和极点位置，可以确定滤波器的系统函数。

6. 可以使用系统函数进行滤波器的频率响应仿真和频率响应曲线的绘制。

7. 根据设计需求，可以进行滤波器的进一步优化，如增加滤波器阶数或采用其他滤波器设计方法。

设计结果：根据给定的截止频率和阻带衰减要求，得到了二阶低通滤波器的参数值。

通过系统函数的频率响应仿真和绘制，可以验证滤波器的设计效果。

结论：二阶低通滤波器是一种常用的滤波器设计方法，可以实现对信号的高频成分进行抑制，从而实现信号的平滑处理。

通过合理选择滤波器的参数值，可以得到满足设计要求的滤波器。

在实际应用中，可以根据具体需求对滤波器进行进一步优化，以获得更好的滤波效果。

滤波器是一种只传输指定频段信号，抑制其它频段信号的电路。

滤波器分为无源滤波器与有源滤波器两种：①无源滤波器:由电感L、电容C及电阻R等无源元件组成②有源滤波器:一般由集成运放与RC网络构成，它具有体积小、性能稳定等优点，同时，由于集成运放的增益和输入阻抗都很高，输出阻抗很低，故有源滤波器还兼有放大与缓冲作用。

利用有源滤波器可以突出有用频率的信号，衰减无用频率的信号，抑制干扰和噪声，以达到提高信噪比或选频的目的，因而有源滤波器被广泛应用于通信、测量及控制技术中的小信号处理。

从功能来上有源滤波器分为：低通滤波器（LPF）、高通滤波器（HPF）、带通滤波器（BPF）、带阻滤波器（BEF）、全通滤波器（APF）。

其中前四种滤波器间互有联系，LPF与HPF间互为对偶关系。

当LPF的通带截止频率高于HPF的通带截止频率时，将LPF与HPF相串联，就构成了BPF，而LPF与HPF并联，就构成BEF。

在实用电子电路中，还可能同时采用几种不同型式的滤波电路。

滤波电路的主要性能指标有通带电压放大倍数AVP、通带截止频率fP及阻尼系数Q等。

带通滤波器（BPF）（a）电路图(b)幅频特性图1 压控电压源二阶带通滤波器工作原理：这种滤波器的作用是只允许在某一个通频带范围内的信号通过，而比通频带下限频率低和比上限频率高的信号均加以衰减或抑制。

典型的带通滤波器可以从二阶低通滤波器中将其中一级改成高通而成。

如图1（a）所示。

电路性能参数通带增益中心频率通带宽度选择性此电路的优点是改变Rf和R4的比例就可改变频宽而不影响中心频率。

例．要求设计一个有源二阶带通滤波器，指标要求为：通带中心频率通带中心频率处的电压放大倍数：带宽：设计步骤：1）选用图2电路。

2）该电路的传输函数：品质因数：通带的中心角频率：通带中心角频率处的电压放大倍数：取，则：图2 无限增益多路负反馈有源二阶带通滤波器电路。

2MHz切比雪夫低通滤波器设计说明书文档版权声明本文档版权归华中科技大学电工电子科技创新中心网站所有，未经本网站授权不得向任何其它企业、网站、论坛或个人上传、拷贝或其它方式传播本文档内容。

修订记录目录目录1.技术简介 (6)1.1.目的 (6)1.2.技术背景 (6)2.总体设计 (7)2.1.系统架构与功能分解 (7)2.2.创新点与差异特性设计 (8)3.硬件设计 (9)3.1.硬件系统框图 (9)3.2.滤波器电路设计 (9)3.3其它电路 (12)4.系统测试与总结 (12)4.1.测试方案 (12)4.2.测试用例及结果 (13)4.3.总结 (15)5. 附录：Tina-TI仿真结果 (15)5.1方波滤波仿真 (15)5.2 傅里叶分析仿真 (16)5.3频率响应仿真 (17)关键词：MFB低通模拟有源滤波器；filter solutions；WEBENCH设计平台；Tina-TI摘要：综合运用filter solutions、WEBENCH等设计工具，设计合适的有源低通滤波器，实现输入2MHz的方波，输出无明显失真的2MHz正弦波。

缩略语清单：1.技术简介1.1.目的1）目的：模拟有源滤波器是用于筛选信号中某一部分频率，而遏制其他频率成分的一种特殊电路。

由于其频域的筛选特性，模拟有源滤波器常被用于去噪、抗混叠等信号处理过程中，在测量、控制和通信等领域扮演着重要的角色。

对于即将参加全国大学生电子设计大赛的学生来说，熟练掌握模拟滤波器的设计流程和设计方法是十分必要。

我们希望通过本次实践过程初步掌握模拟有源滤波器的设计过程和方法。

2）目标：1.熟悉并掌握在模拟有源滤波器设计过程中需要的理论知识和设计方法。

2.掌握filter solutions、WEBENCH等滤波器设计工具和Tina-TI仿真工具。

3.根据GPOP模块，设计并制作有源滤波器，实现输入2MHz的方波，滤波输出无明显失真的2MHz正弦波。

一 题目要求与方案论证1.（设计题目）二阶有源低通滤波器 1.1题目要求设计二阶有源低通滤波器。

要求通带边界频率f C =1500Hz ，通带最大衰减3dB,阻带边界频率Hz f s 9000 ,阻带最小衰减30dB ；通带内电压放大倍数A 0=1。

分析电路工作原理，设计电路图，列出电路的传递函数，正确选择电路中的参数。

1.1.2 方案论证（1）：对信号进行分析与处理时, 常常会遇到有用信号叠加上无用噪声的问题, 这些噪声有的是与信号同时产生的, 有的是传输过程中混入的。

因此, 从接收的信号中消除或减弱干扰噪声, 就成为信号传输与处理中十分重要的问题。

根据有用信号与噪声的不同特性, 消除或减弱噪声,提取有用信号的过程称为滤波, 实现滤波功能的系统称为滤波器。

滤波器分为无源滤波器与有源滤波器两种：① 无源滤波器:由电感L 、电容C 及电阻R 等无源元件组成 ② 有源滤波器:一般由集成运放与RC 网络构成，它具有体积小、性能稳定等优点，同时，由于集成运放的增益和输入阻抗都很高，输出阻抗很低，故有源滤波器还兼有放大与缓冲作用。

利用有源滤波器可以突出有用频率的信号，衰减无用频率的信号，抑制干扰和噪声，以达到提高信噪比或选频的目的，因而有源滤波器被广泛应用于通信、测量及控制技术中的小信号处理。

从功能来上有源滤波器分为： 低通滤波器（LPF ）、高通滤波器（HPF ）、 带通滤波器（BPF ）、带阻滤波器（BEF ）、 全通滤波器（APF ）。

其中前四种滤波器间互有联系，LPF 与HPF 间互为对偶关系。

当LPF 的通带截止频率高于HPF 的通带截止频率时，将LPF 与HPF 相串联，就构成了BPF ，而LPF 与HPF 并联，就构成BEF 。

在实用电子电路中，还可能同时采用几种不同型式的滤波电路。

滤波电路的主要性能指标有通带电压放大倍数AVP 、通带截止频率fP 及阻尼系数Q 等。

工作原理：二阶有源滤波器是一种信号检测及传递系统中常用的基本电路, 也是高阶虑波器的基本组成单元。

二阶滤波电路原理在电子电路领域中，滤波器是一种重要的电路元件，用来将特定频率的信号通过而阻断其他频率的信号。

其中，二阶滤波电路是一种常见且有效的滤波器，具有较好的滤波性能和频率响应特性。

二阶滤波电路的基本原理二阶滤波电路是指滤波器中所使用的滤波电路的阶数为2的滤波器。

它主要由两个一阶滤波电路级联而成，常见的形式包括二阶低通滤波器、二阶高通滤波器和二阶带通滤波器。

不同类型的二阶滤波电路在频率响应和滤波特性上有所区别，但基本的原理类似。

二阶滤波电路一般由电容和电感组成，通过合理的组合和连接方式，可以实现对不同频率信号的滤波功能。

在电路理论中，二阶滤波电路常采用差分方程或频域转移函数的方法进行分析和设计，以满足特定的滤波要求。

二阶滤波电路的频率特性二阶滤波电路的频率特性是描述其对不同频率信号响应情况的重要指标。

对于二阶滤波电路而言，存在一个截止频率，当输入信号的频率低于截止频率时，滤波器可以通过该信号；当输入信号的频率高于截止频率时，滤波器则会将该信号衰减或阻断。

截止频率是二阶滤波电路频率特性的关键参数，不同类型的二阶滤波电路在设计时需要根据截止频率进行调整。

同时，在频率特性分析中，还需要考虑二阶滤波电路的通频带宽度、通频带增益、相位响应等指标，以全面评估滤波器的性能。

二阶滤波电路的应用领域二阶滤波电路在电子电路中有着广泛的应用领域，例如音频信号处理、通信系统、功率转换器等。

在音频信号处理中，二阶低通滤波器可以用来去除音频信号中的高频噪声，提高音质；而在通信系统中，二阶带通滤波器则可以用来提取特定频率范围内的信号。

此外，二阶滤波电路还常用于功率转换器中，实现对输出波形的滤波和调节，保证电路的稳定性和效率。

在各种电子设备和系统中，二阶滤波电路都扮演着重要的角色，为信号处理和系统运行提供了可靠的支持。

总结二阶滤波电路作为一种常见的滤波器，在电子电路领域具有重要意义。

通过对电容和电感的合理组合，二阶滤波电路可以实现有效的信号滤波功能，广泛应用于各种电子设备和系统中。

dbl二级滤波双二阶滤波器（Double Second Order Filter，简称dbl二级滤波），是一种常见的音频滤波器，它可以用于去除音频信号中的杂音和频率干扰，使得声音更加清晰明亮。

本文将详细介绍dbl二级滤波器的原理、设计和应用。

一、原理dbl二级滤波器是由两个二阶滤波器级联而成，其中每个二阶滤波器的传递函数可以表示为：H(s) = K / (s^2 + a*s + b)其中，s是复变量，K是增益，a和b是滤波器的系数。

当a^2 < 4b时，该滤波器为带通滤波器，可以通过调整系数a和b来实现不同的中心频率和带宽。

当a^2 > 4b时，该滤波器为陷波滤波器，可以用于去除特定频率的干扰信号。

当a^2 = 4b时，该滤波器为低通或高通滤波器，可以用于去除高频或低频噪声。

其中，a1、b1、a2和b2是两个二阶滤波器的系数，K是增益。

根据不同的系数，dbl二级滤波器可以实现带通、低通、高通和陷波等不同的滤波效果。

二、设计根据dbl二级滤波器的传递函数，可以通过设计滤波器的系数来得到不同的滤波效果。

具体的设计方法如下：1. 确定滤波类型根据需要滤掉的信号频率，确定滤波类型，可以选择带通、低通、高通或陷波滤波器。

2. 确定中心频率和带宽对于带通滤波器，需要确定中心频率和带宽，可以根据实际情况选择合适的频率范围。

对于低通或高通滤波器，只需要确定截止频率即可。

3. 计算系数根据传递函数的形式，可以计算出滤波器的系数：a1 = 2 * ξ1 * fc1b1 = (2 * π * fc1)^2a2 = 2 * ξ2 * fc2b2 = (2 * π * fc2)^2其中，ξ1和ξ2是二阶滤波器的阻尼比，fc1和fc2是滤波器的中心频率（或截止频率），π为圆周率。

4. 确定增益根据需要的滤波效果，确定增益大小，通常设置为0dB。

5. 实现滤波器根据所计算的系数和增益，可以实现dbl二级滤波器的滤波功能。

滤波器是一种只传输指定频段信号，抑制其它频段信号的电路。

滤波器分为无源滤波器与有源滤波器两种：①无源滤波器:由电感L、电容C及电阻R等无源元件组成②有源滤波器:一般由集成运放与RC网络构成，它具有体积小、性能稳定等优点，同时，由于集成运放的增益和输入阻抗都很高，输出阻抗很低，故有源滤波器还兼有放大与缓冲作用。

利用有源滤波器可以突出有用频率的信号，衰减无用频率的信号，抑制干扰和噪声，以达到提高信噪比或选频的目的，因而有源滤波器被广泛应用于通信、测量及控制技术中的小信号处理。

从功能来上有源滤波器分为：低通滤波器（LPF）、高通滤波器（HPF）、带通滤波器（BPF）、带阻滤波器（BEF）、全通滤波器（APF）。

其中前四种滤波器间互有联系，LPF与HPF间互为对偶关系。

当LPF的通带截止频率高于HPF的通带截止频率时，将LPF与HPF相串联，就构成了BPF，而LPF与HPF并联，就构成BEF。

在实用电子电路中，还可能同时采用几种不同型式的滤波电路。

滤波电路的主要性能指标有通带电压放大倍数AVP、通带截止频率fP及阻尼系数Q等。

带通滤波器（BPF）（a）电路图(b)幅频特性图1 压控电压源二阶带通滤波器工作原理：这种滤波器的作用是只允许在某一个通频带范围内的信号通过，而比通频带下限频率低和比上限频率高的信号均加以衰减或抑制。

典型的带通滤波器可以从二阶低通滤波器中将其中一级改成高通而成。

如图1（a）所示。

电路性能参数通带增益中心频率通带宽度选择性此电路的优点是改变Rf和R4的比例就可改变频宽而不影响中心频率。

例．要求设计一个有源二阶带通滤波器，指标要求为：通带中心频率通带中心频率处的电压放大倍数：带宽：设计步骤：1）选用图2电路。

2）该电路的传输函数：品质因数：通带的中心角频率：通带中心角频率处的电压放大倍数：取，则：图2 无限增益多路负反馈有源二阶带通滤波器电路。

二阶高通滤波器设计二阶高通滤波器是一种电子滤波器，它可以通过去除低频信号来滤除信号中的噪声和杂波。

在这篇文章中，我们将讨论如何设计二阶高通滤波器。

首先，我们需要准确地确定滤波器的频率响应。

我们可以使用基本的RC滤波器模型来实现这一点。

在一个简单的RC滤波器电路中，电容器C和电阻R串联在一起，形成一个简单的分压器电路。

我们可以根据RC时间常数（τ=RC）来计算滤波器的截止频率。

截至频率是指在该频率处信号幅度减少到原始值的一半。

在设计高通滤波器时，我们需要将RC滤波器的电路调整为高通滤波器。

我们可以通过引入一个电容和一个电阻来实现。

我们将电容并联在电路的输入端，以便阻止直流信号的流动。

同时，我们将一个额外的电阻并联在电路的输出端，以便防止信号反射。

这些额外的元件（C2和R2）形成了一个倒数二阶高通滤波器，它可以将低频信号减少到非常低的水平。

接下来，我们将根据滤波器的截止频率和质量因数来计算滤波器的参数。

质量因数（Q）是一个无量纲数，它反映了滤波器的频率响应形状。

在设计高通滤波器时，我们通常需要一个较高的质量因数，以便能够有效滤除低频信号。

较高的Q值会导致滤波器的群延迟增加，因此我们需要找到一个平衡点，以便实现最佳性能。

根据下面的公式，我们可以计算二阶高通滤波器的截止频率和质量因数：fc = 1 / (2πRC)Q = 1 / (3 –α)这里，α是滤波器的抽头系数，它可以通过选择一个适当的R1和R2值来控制。

我们可以通过解以上方程组得到合适的电阻和电容器值。

例如，如果我们要设计一个具有500 Hz截止频率和Q值为0.7的二阶高通滤波器，我们可以使用以下参数：R1 = 10 kΩR2 = 22 kΩC1 = 0.1 µFC2 = 1 µF通过这些参数，我们可以构建一个二阶高通滤波器电路，该电路可以有效地滤除低频信号和噪声。

需要注意的是，该电路需要使用相应的放大器来增强输出信号，并将其带到其它电子设备或系统中。

目录摘要 (Ⅰ)1 理论学习 (1)1.1 PROTEL DXP2004简介 (1)1.2使用PROTEL设计电路 (2)1.3 滤波的概念 (4)2 电路设计 (5)3 电路仿真结果 (6)3.1 仿真电路图 (6)3.2 输入Vi和输出Vo波形 (6)3.3 幅频特性曲线 (7)4 生成网络表 (8)5 制作PCB (10)5.1 调整Room区域 (10)5.2 排列元器件 (10)5.3 绘制电路板电气边界 (10)5.4 PCB成图 (11)6 元器件清单 (11)心得体会 (12)参考文献 (13)1 理论学习1.1 PROTEL DXP2004简介Altium公司作为EDA领域里的一个领先公司，在原来Protel 99SE的基础上，应用最先进的软件设计方法，率先推出了一款基于Windows2000和Windows XP操作系统的EDA设计软件Protel DXP。

Protel DXP在前版本的基础上增加了许多新的功能。

新的可定制设计环境功能包括双显示器支持，可固定、浮动以及弹出面板，强大的过滤和对象定位功能及增强的用户界面等。

Protel DXP是第一个将所有设计工具集于一身的板级设计系统，电子设计者从最初的项目模块规划到最终形成生产数据都可以按照自己的设计方式实现。

Protel DXP运行在优化的设计浏览器平台上，并且具备当今所有先进的设计特点，能够处理各种复杂的PCB设计过程。

通过设计输入仿真、PCB绘制编辑、拓扑自动布线、信号完整性分析和设计输出等技术融合，Protel DXP提供了全面的设计解决方案。

Protel DXP2004是Altium公司于2004年推出的最新版本的电路设计软件，该软件能实现从概念设计，顶层设计直到输出生产数据以及这之间的所有分析验证和设计数据的管理。

当前比较流行的Protel 98、Protel 99 SE，就是它的前期版本。

Protel DXP 2004已不是单纯的PCB（印制电路板）设计工具，而是由多个模块组成的系统工具，分别是SCH（原理图）设计、SCH（原理图）仿真、PCB（印制电路板）设计、Auto Router（自动布线器）和FPGA设计等，覆盖了以PCB为核心的整个物理设计。
