初中物理电路故障的判断方法与技巧电路故障是初中物理课程中的一个重要内容，也是学生最容易出现困难的地方之一。
当电路中出现故障时，学生需要具备一定的判断方法和技巧，才能迅速找到并解决故障。
本文将介绍一些关于初中物理电路故障的判断方法与技巧，希望能帮助学生加深对电路故障的理解，提高解决问题的能力。
一、识别电路故障1. 排查电路元件当电路出现故障时，首先要检查电路中的每个元件，包括电池、电阻、开关、导线等，看是否有松动、脱落或损坏的情况。
有时候故障可能就出在一个小小的元件上，及时发现并更换损坏的元件可以节省很多时间。
2. 观察电路现象当电路中出现故障时，学生需要仔细观察电路现象，比如电流表的示数、灯泡是否亮起等，这些现象会给出一些线索，帮助学生分析故障的原因。
3. 使用仪器进行测量如果条件允许，学生可以使用示波器、万用表等仪器对电路进行测量，找出故障的具体位置和原因。
这些仪器可以帮助学生更加直观地看到电路中的各种参数和波形，有助于判断故障原因。
二、判断电路故障的技巧1. 逐步排除法在排查电路故障时，可以采用逐步排除法，即从电路的起始端开始检查，逐步向末端靠拢，逐步排除各个元件的故障，最终找到故障的原因。
这种方法可以有条不紊地进行故障排查，提高效率。
2. 对比法有时候可以采用对比法来判断电路故障，即将正常工作的电路与故障的电路进行对比，找出它们之间的差异性，从而判断出故障的原因。
这种方法需要学生在平时多进行电路实验，以便熟悉正常工作的电路现象。
3. 综合分析法在排查电路故障时，要进行综合分析，结合电路的原理和相关知识，从整体上来考虑故障的原因。
这种方法要求学生对电路的原理和知识要有比较全面的了解，才能更好地进行判断和分析。
三、避免和解决电路故障1. 注意电路的连接在搭建和使用电路时，要注意电路的连接是否牢固，导线是否接触良好，开关是否正常等，这样可以避免一些由于连接不良引起的故障。
2. 谨慎使用电路元件在使用元件时要小心谨慎，不要随意拆卸或更换元件，以免造成损坏。
初中物理电路故障的判断方法与技巧1. 引言1.1 引言电路故障是初中物理学习中常见的问题，正确的判断方法和技巧对于解决电路问题至关重要。
在学习物理知识的过程中，我们经常会遇到电路无法正常工作的情况，这时候就需要学会如何判断故障原因并及时排除。
目的本文旨在介绍初中物理学习过程中电路故障的判断方法和技巧，帮助学生更加深入理解电路原理，掌握排除故障的技能，提高解决问题的能力。
方法本文将通过介绍电路故障的常见现象、排除方法、工具准备、步骤和注意事项，帮助读者系统地理解和掌握电路故障的判断和解决方法。
通过实际案例的分析和讨论，帮助读者更好地理解电路故障的原因和解决思路，提高解决问题的能力。
1.2 目的在初中物理实验中，电路故障是一个常见且令人头疼的问题。
为了帮助同学们更好地判断电路故障并进行故障排除，本文旨在总结出一些判断方法与技巧，使同学们能够更快速、更准确地解决电路故障问题。
通过学习本文内容，同学们将能够提高自己的实验技能，培养自己的观察力和解决问题的能力。
通过实践操作，同学们也可以深入理解电路原理，掌握实验技巧，为今后更复杂的电路实验打下坚实的基础。
1.3 方法在进行初中物理电路故障判断时，正确的方法是至关重要的。
方法既可以帮助我们快速准确地判断电路故障，也可以提高我们的实验技能和解决问题的能力。
在进行电路故障判断时，我们可以采取以下方法：第一，仔细观察电路的连接情况。
首先要检查电路的连接是否正确，包括导线的接头是否松动或接触不良，元器件是否插入正确，电池极性是否正确等。
只有保证电路连接正确无误，我们才能进行后续的故障判断工作。
第二，采用逐步排除法。
当电路出现故障时，我们可以从电路的一端开始逐步排除可能的故障点，逐步缩小故障范围，最终找到故障点。
这种方法有助于我们系统地解决问题，提高故障判断的效率。
利用实验仪器进行检测。
在进行电路故障判断时，我们可以使用万用表、示波器等实验仪器进行电路参数的测量和分析，帮助我们找出故障原因。
电路故障分析技巧1.识别串联电路和并联电路的方法主要有：（1）电流法。
让电流从电源正极出发，若电流只有一条路径通过各个用电器回到电源负极，则这个电路为串联；若电流从某处分成两条或多条支路，则从电流分支处到汇合处之间的各个支路就是并联电路。
（2）节点法。
在识别不规范电路过程中，不论导线有多长，只要中间没有电源和用电器等，导线两端可视为同一点，从而可找出个用电器的公共端，确定其串联或是并联。
（3）根据工作特征判断。
电路中有多个用电器，若其中一个坏了（断路故障），其余用电器都不能工作，则一定为串联电路；若其中一个坏了（断路故障），其余用电器照常工作，则一定为并联电路。
2.实物电路图连线方法若是各种电路元件组成的串联电路,只要从电源的正极出发，顺着电流的方向，逐个把电路元件连接，最后接到电源的负极就可以了。
这里一定要注意的是元件的顺序、电流表"+"、"一"接线柱以及滑动变阻器接线柱的正确连接.。
连接电路的过程中，一定要注意的是元件的顺序，导线必须画到接线柱上，电路的连线不允许交叉。
若是并联电路，可先选择一个支路作为主电路，它与电源等构成串联电路，先按照上述连线。
然后把另一支路连接在主电路上适当位置。
3.常见电路故障及判断（1）电流表没有示数：①电流表被短路、②从电流表两个接线柱到电源两极间的电路中的某处断路了。
（2）电压表没有示数：①与电压表并联的用电器短路、②与被测电路并联的电路之外出现了断路。
（3）电流表没有示数但是电压表有示数并且示数接近电源电压：电压表两接线柱到电源两极间的电路为通路，①被测用电器断路、②电压表串联在电路中。
（4）电路中发现断路时的现象：①小灯泡不亮、②电流表无示数、③电压表无示数、④电压表示数接近电源电压。
（5）电路中发现短路时的现象：①小灯泡仍然亮、②小灯泡不亮（灯泡短路）、③电流表有示数、④电压表有示数（与电压表并联的部分没有短路）、⑤电压表示数为0（与电压表并联的部分发生短路）。
初中物理学习法之如何判断电路的故障如果电路出现了故障，用电器将不能正常工作，如何来判断电路的故障呢？电路有三种状态：通路时用电器正常工作，断路时用电器不工作，短路时用电器也不工作，因而电路的故障可能是用电器短路，或电路断路了。
如何判断是电路发生短路，还是断路呢？(1)通过电路中电压表的示数来判断。
电压表一般都是与用电器并联的，当电路出现故障时，如果电压表的示数接近电源电压，则可能的故障是：①与电压表并联的用电器发生了断路；②或者是与该用电器串联的其他用电器发生了短路现象。
如果电压表的指针几乎不动，示数为0，则可能是与电压表并联的用电器发生短路，或者是与该用电器串联的其他用电器发生断路。
如图3-3-18所示电路，若故障只发生在厶和L2上，则现象及对应的故障见表3-3-1。
(2)通过电路中电流表的示数来判断。
电流表一般都是与用电器串联的，当电路出现故障时，如果电流表示数为0，则可能的故障是电路中某用电器发生断路；或者电流表被短路；如果一闭合开关电流表指针满偏，则可能是电路发生短路或电流表所选量程过小所致。
(3)通过灯泡的亮度来判断。
当电路出现故障时，如果电路中的灯泡不亮，可能的原因是电路中某处断路了，没有电流通过；也有可能是该灯泡短路没有电流通过；还可能是电路中的电流太小，灯泡消耗的实际功率太小所致；如果灯泡发强光，可能是电路中除该灯泡之外的某处发生局部短路，造成电路中电流过大。
在判断电路故障时，有可能只需要通过上述一种方法就判断得出结论，也可能必须利用多种方法进行判断，然后综合分析得出结论。
【例62】如图3-3-19所示，电源电压为6V，闭合开关后发现电流表的指【解析】已知故障是断路，但是是灯泡断路还是电阻断路还得借助外界器材来判断。
电压表在电路中相当于开路；电流表相当于一根导线；灯泡是一个普通的用电器。
【答案】见表3-3-3。
表3-3-3。
初中物理常见电路故障分析方法精讲1.观察电路：当发现电路故障时，首先要仔细观察电路的整体情况，包括电源、导线、电阻等元件是否正确连接，是否有明显的损坏或松动。
检查是否存在电路的明显短路、开路或接触不良等问题。
2.逐个分析元件：针对电路中每一个元件，逐个进行分析。
首先检查电源是否正常工作，电源的电压是否稳定，电池的电量是否充足等。
接下来检查导线是否完好，导线是否有损坏或接触不良的情况，尤其是导线的两端是否正确连接到相应的元件上。
3.判断开路故障：如果电路中有开路故障，首先确定是否有元件没有正确连接或接触不良。
如果检查发现元件连接良好，可以使用万用表或者电路测试仪等工具，逐个测试电路中的元件是否损坏。
当电流不能正常通过一些元件时，很可能该元件存在开路故障。
4.判断短路故障：如果电路中有短路故障，首先要检查是否有两根导线之间的直接接触或者导线与其他元件之间的接触。
如果排除了接触问题，可以采用以下方法进行判断：-通过观察发现是否有元件损坏或烧毁的痕迹，短路现象常常伴随着明显的热量和焦糊味。
-使用万用表等仪器进行电阻测量，如果电路的电阻远远小于正常范围，说明可能存在短路故障。
-逐个拆卸电路中的元件，重新连接电路，判断电路是否能正常工作。
当电路能正常工作时，之前的元件可能存在短路故障。
5.判断接触不良故障：当电路中出现信号不通或者电阻变大的情况，很可能是存在元件之间接触不良的问题。
可以采用以下方法进行判断：-使用钳子或者镊子等工具，小心地挤压或者移动元件的接触部分，观察电路是否会出现变化。
如果电路能正常工作，说明存在接触不良的故障。
-使用万用表等测量工具进行电阻测量，逐个测试电路中的元件的导通情况，判断是否存在接触不良的问题。
通过以上步骤细致地分析电路故障，可以提高排除故障的效率，并帮助学生更好地理解电路原理和问题解决的方法。
初中物理电路故障分析题解题方法与答题技巧一、根据现象判断电路故障现象1：用电器不工作（1）串联电路：如果其他用电器均不能工作，说明某处发生断路；如果其他用电器仍在工作，说明该用电器被短路了。
（2）并联电路：如果所有用电器均不工作，则干路发生断路；如果其他用电器仍工作，则该用电器所在支路发生断路。
现象2：电流表示数正常，电压表无示数（1）分析：“电流表示数正常”表明电流表所在的电路为通路，“电压表无示数”表明无电流通过电压表。
（2）故障原因：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。
现象3：电流表无示数，电压表有示数（1）分析：“电流表无示数”说明电流很小或几乎无电流通过电流表，“电压表有示数”表明电路中有电流通过。
（2）故障原因：①电流表短路；②和电压表并联的用电器断路。
现象4：电流表、电压表均无示数（1）分析：“电流表、电压表均无示数”表明无电流通过两表. （2）故障原因：①两表同时短路；②干路断路导致无电流.二、测量小灯泡电阻或电功率实验中常见的故障现象故障电流表有示数，电压表无示数，小灯泡不发光小灯泡短路电流表无示数，电压表示数接近电源电压，小灯泡不发光小灯泡断路或电流表与电压表互换位置电压表和电流表都没有示数，小灯泡不亮滑动变阻器断路或开关断路闭合开关，过了一段时间，灯泡突然变亮，电流表、电压表示数均增大滑动变阻器短路无论怎样移动滑片，电流表和电压表的示数不变，灯泡发光过亮滑动变阻器“上上连接”无论怎样移动滑片，电流表和电压表的示数不变，灯泡发光较暗滑动变阻器“下下连接”三、练一练1. 在探究串联电路电流规律的实验中，错将开关接在L1两端，电路图如图所示，其中电源电压保持不变. 由于其中一个灯泡可能出现了故障，当开关S闭合前后，电流表指针所在的位置不变，下列判断中正确的是：A. 若灯L2都不发光，则只有L1短路B. 若灯L2都不发光，则只有L1断路C. 若灯L2都发光，则只有L1短路D. 若灯L2都发光，则只有L1断路1.【答案】C【解析】若灯L2不发光，则可能是灯L2短路或断路，与灯L1短路或断路无关，故AB中的描述不合题意；若灯L2发光，说明只有灯L1出现故障，且不可能是断路，因为灯L1断路在闭合开关前灯是不可能发光的，故只能是灯L1短路，所以C正确，与题意相符，D错误，不合题意．故选C.2. 如图所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮．调节变阻器滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮. 出现这一现象的原因可能是（）A. 灯泡L2短路了B. 滑动变阻器短路了C. 灯泡L2灯丝断了D. 滑动变阻器接触不良2.【答案】A【解析】若灯L2短路了，则L2不亮，L1照常发光，故A正确；若滑动变阻器短路了，L1、L2串联，都可以发光，故B错误；若灯泡L2灯丝断了，则L1也不能发光，故A错误；若滑动变阻器接触不良，则整个电路断路，两灯都不亮，所以D错误.故选A.3. 小雨在做测定小灯泡额定功率的实验中，将正常的电流表、电压表接入电路，如图所示．当闭合开关后，发现电流表有读数，电压表读数为零，移动滑动变阻器的滑片时电流表读数有变化，电压表读数始终为零，其原因可能是（）Ａ. 开关接触不良Ｂ. 小灯泡短路Ｃ. 小灯泡的钨丝断了Ｄ. 滑动变阻器接触不良3.【答案】B【解析】电流表测电路中的电流，电压表测灯泡两端的电压，闭合开关后，电流表有示数，则电路是通路；电压表无示数，说明电压表短路或小灯泡短路；移动滑动变阻器的滑片时电流表读数有变化，电压表示数始终为零，说明小灯泡短路或电压表短路，故B符合题意．故选B．4. 实验课上，同学们把两个相同规格的小灯泡连接在如图甲所示的电路中，闭合开关后，两灯发光. 此时，一同学不小心把L1的玻璃外壳打破了，结果L1熄灭，L2却更亮了. 这是为什么呢？他们提出猜想：猜想一：可能L1处发生开路；猜想二：可能L1处发生短路.（1）根据_____（选填“串联”或“并联”）电路的特点. 可知猜想一是不正确的。
初中物理电路故障分析方法解析电路故障分析是电路实验和电路故障排除的重要环节，通过仔细观察电路现象、分析电路原理和使用正确的检测工具，可以快速准确地找出电路的故障。
下面我们将介绍一些初中物理电路故障分析的基本方法。
首先，当电路故障发生时，我们应该仔细观察现象。
比如，如果电路完全不工作，我们需要检查电路中是否有断路或接触不良的地方。
如果电路有异常的现象，比如电流过大或电压偏高等，我们需要记录下来以便进一步分析。
其次，我们应该理解电路的原理，包括基本的电路元件的特性和连接方式。
例如，我们要知道在直流电路中，电流是由正极流向负级，而在交流电路中，电流是随着电压的正负变化而变化。
理解这些原理可以帮助我们缩小故障的范围。
接下来，我们需要使用适当的检测工具对电路进行检测。
常见的检测工具包括万用表、示波器和电流表等。
通过测量电路的电压、电流和电阻等参数，我们可以确定电路的工作状态是否正常，如果不正常就可以推测出故障的可能原因。
另外，我们需要注意电路中的连接问题。
检查电路中的线路连接是否牢固，插头是否松动，电路元件是否正确连接。
这些常常是导致电路故障的常见原因，所以排除这些问题是非常重要的。
当我们尝试排除电路故障时，可以采取逐个排除的方法，即逐个检查电路中的各个元件。
首先，我们可以从电源开始检查，确保电源输出稳定且正常。
然后，逐个检查电路中的其他元件，例如电阻、电容、电感等。
我们可以使用万用表进行测量，根据测量结果判断元件是否正常。
在排除电路故障时，可以借助外部设备进行辅助。
比如，借助示波器可以观察电路中电压或电流的波形，从而得出更准确的结论。
借助逻辑分析仪可以分析数字电路的信号和时序。
最后，我们需要有耐心和细心，不能急于求成。
有时，电路故障可能比较隐蔽，需要花费一些时间来进行仔细分析和排查。
如果遇到困难，可以寻求老师和同学的帮助。
总之，初中物理电路故障分析需要仔细观察现象、理解原理、使用正确的检测工具和耐心细致地进行排查。

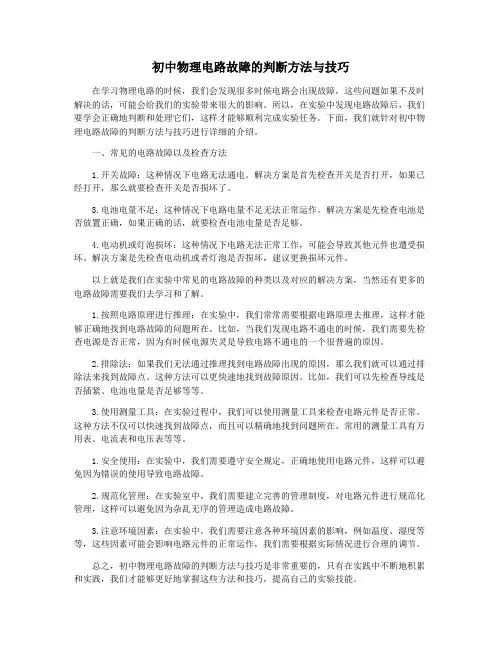

初中物理电路故障的判断方法与技巧在学习物理电路的时候，我们会发现很多时候电路会出现故障，这些问题如果不及时解决的话，可能会给我们的实验带来很大的影响。
所以，在实验中发现电路故障后，我们要学会正确地判断和处理它们，这样才能够顺利完成实验任务。
下面，我们就针对初中物理电路故障的判断方法与技巧进行详细的介绍。
一、常见的电路故障以及检查方法1.开关故障：这种情况下电路无法通电。
解决方案是首先检查开关是否打开，如果已经打开，那么就要检查开关是否损坏了。
3.电池电量不足：这种情况下电路电量不足无法正常运作。
解决方案是先检查电池是否放置正确，如果正确的话，就要检查电池电量是否足够。
4.电动机或灯泡损坏：这种情况下电路无法正常工作，可能会导致其他元件也遭受损坏。
解决方案是先检查电动机或者灯泡是否损坏，建议更换损坏元件。
以上就是我们在实验中常见的电路故障的种类以及对应的解决方案，当然还有更多的电路故障需要我们去学习和了解。
1.按照电路原理进行推理：在实验中，我们常常需要根据电路原理去推理，这样才能够正确地找到电路故障的问题所在。
比如，当我们发现电路不通电的时候，我们需要先检查电源是否正常，因为有时候电源失灵是导致电路不通电的一个很普遍的原因。
2.排除法：如果我们无法通过推理找到电路故障出现的原因，那么我们就可以通过排除法来找到故障点。
这种方法可以更快速地找到故障原因。
比如，我们可以先检查导线是否插紧、电池电量是否足够等等。
3.使用测量工具：在实验过程中，我们可以使用测量工具来检查电路元件是否正常。
这种方法不仅可以快速找到故障点，而且可以精确地找到问题所在。
常用的测量工具有万用表、电流表和电压表等等。
1.安全使用：在实验中，我们需要遵守安全规定，正确地使用电路元件，这样可以避免因为错误的使用导致电路故障。
2.规范化管理：在实验室中，我们需要建立完善的管理制度，对电路元件进行规范化管理，这样可以避免因为杂乱无序的管理造成电路故障。
初中物理电路故障的判断方法与技巧初中物理学是初中阶段学生学习的重要科目之一，其中电路是物理学中的重要内容之一。
在学习电路的过程中，了解和掌握电路故障的判断方法和技巧是非常重要的。
只有在掌握了这些方法和技巧之后，学生才能更好地理解和掌握电路相关的知识，提高自己的学习效果，更好地完成学业。
下面就让我们来具体了解一下初中物理电路故障的判断方法与技巧。
一、了解电路基本知识要想判断电路故障，首先要对电路的基本知识有所了解。
电路是由电源、导线、电阻和开关等部件组成的，只有了解了这些基本部件的作用和特点，才能更好地判断电路故障。
在掌握了电路的基本知识后，对故障的判断和排除才更加得心应手。
二、熟悉常见的电路故障现象在学习和实验的过程中，我们经常会遇到一些常见的电路故障现象，比如电灯不亮、电流过大、电路发热等。
熟悉并了解这些常见的电路故障现象，可以更好地判断电路故障并进行排除。
三、使用实验仪器进行故障判断在实验中，使用一些实验仪器可以帮助我们更准确地判断电路故障，比如万用表、电压表、电流表等。
使用这些仪器可以测量电路的电压、电流等参数，从而判断电路是否正常工作，或者找到故障的具体位置。
四、善于观察和分析在实验中，我们要善于观察电路的工作状态，比如电路中的灯是否亮起、电流表的读数是否正常等。
通过观察电路的工作状态，可以初步判断电路是否存在故障。
对于故障现象要进行分析，找出可能的故障原因，从而有针对性地进行排除。
五、按部就班地进行排除当发现电路存在故障时，要按照一定的步骤和方法进行排除。
可以从电源、导线、开关等部件逐一进行排除，逐步缩小故障的范围，最终找到故障的具体位置。
在排除故障的过程中，要注意安全，避免造成更严重的故障或者人身伤害。
六、多思考多实践在学习和实验的过程中，要多思考多实践，不断通过自己的实践和思考来提高自己的判断能力和技巧。
只有通过多次实践，不断总结和积累经验，才能更加熟练地判断电路故障并进行排除。
物理电路故障判断技巧1.观察电路的外观：首先检查电路的外观，包括线路的布局、连接线的插拔情况、元器件的外观是否损坏等。
如果有烧焦或烧毁的痕迹，可能表明有明显的电路故障。
2.使用万用表进行测量：使用万用表可以测量电路中的电压、电流和电阻等参数，以判断电路是否正常工作。
比如可以测量电源电压是否正常，电路中的电流是否存在异常，元器件之间的电阻是否符合要求等。
3.利用电路分析方法：通过对电路中各元器件参数的分析，可以判断故障的位置和原因。
例如，可以利用欧姆定律和基尔霍夫定律等方法，推导出电流和电压之间的关系，从而识别故障点。
4.使用示波器观察波形：示波器是一种常用的测试仪器，可以用来观察电路中的信号波形。
如果波形出现异常，例如波形失真、变形、幅值异常等，可能表明电路中存在问题或故障。
5.使用信号发生器进行测试：信号发生器可以产生一定频率和幅度的信号，通过在电路中注入该信号，可以观察电路的响应和输出是否正常，以判断电路中的问题。
6.分部故障检测法：首先将电路分成几个部分，逐个检测各个部分的工作情况。
通过逐步排除可以确定故障点所在的部分，然后进一步检测排除该部分中元器件的问题，最终找出故障原因。
7.使用短路/断路检测工具：短路和断路是最常见的电路故障，可以使用短路/断路检测工具，如电路测试笔或电路测试仪等，逐步测量电路中的连接线和元器件，以确定是否存在短路或断路。
8.利用故障诊断仪器：还可以使用专门的故障诊断仪器，如谐波分析仪、寻址仪、红外线测温仪等，通过对电路的不同特性进行测试和分析，进一步确定故障点所在。
9.耐压测试：有些电路故障可能与绝缘性能有关，使用绝缘测试仪对电路的绝缘性能进行测试，可以排查与绝缘性能相关的故障。
总之，物理电路故障判断技巧需要结合理论知识和实践经验，通过观察、测量、分析和排查等方法，逐步缩小故障范围，找出故障原因，最终修复电路故障。
利用○A、○V电表特点判别实验电路故障中学物理电学部分，常见的实验电路故障是断路与短路，以及接触不良和电表自身、电源故障。
利用电流表和电压表自身的特点，进行分析和判断，可以较快而准确的判别出故障位置及故障类型。
一、关于○A○V电表接入电路特点。
1.电流表○A由于自身内阻极小的特点，在电路中的阻值等同于一根导线的阻值。
因此电流表只能与被测用电器串联，可以把它当作一根接通的导线。
由于有这样的特性，对电流表○A可以作出的判别与总结如下：（1）、当电路中有电流通过时，指针偏转一定角度。
正常时，指针常在刻度盘的中央附近;当电流过大时，指针偏转角度特别显著，常超过最大值；指针不动，则表明没有电流通过。
（2）、可以总结为三句话：“指针过半（刻度盘），是正常；指针不动，为断路；指针超（量）程，为短路”。
例1：如下图，○A表两端接触良好，电源电压不变。
○1、如果指针在刻度盘中央附近，则表明电阻R部分（正常工作）；○2、如果○A表指针不停摆动，则说明R两端存在（接触不良）故障；○3、如果○A表指针突然变大且超过量程，那么在R处存在（短路）故障；○4、如果指针不动，则在R处存在（断路）故障。
2.电压表○V由于自身内阻极大的特点，在电路中的阻值可以近似的认为是一处断路，电流不经过电压表○V。
因此○V表在电路中，只能与被测用电器并联。
这样，可以作出的判别与总结如下：（1）、当被测部分是一根导线，其阻值可以认为是“0 ”，则○V 表指针不动，人在“0V”位置；当被测部分为断路，则电表两端仍与电源两端相连，则○V表示数等于电源电压；正常时，指针常在刻度盘的中央附近。
（2）、可以总结为：“指针过半（刻度盘），是正常；指针不动，为短路；指针超（量）程，为断路”。
例2：○V表两端接触良好，电源电压不变。
○1、若○V表示数突然变大，且与电源电压相等，则R部分可能存在（断路）故障；○2、若○V表示数突然变为“0V”，则表明在R部分可能存在（短路）故障；○3、○V表示数超过刻度盘中间位置，则说明电路处于（正常）状态；3.○A○V量表同时使用。
如何判断电路故障问题初中物理在初中物理中，判断电路故障问题可以采取以下步骤：
检查电源：首先，确认电源是否正常工作，例如电池是否充电、电插头是否插好等。
如果电源有问题，修复或更换电源。
观察电路元件：检查电路中的元件，如电灯泡、电阻、开关等，观察它们是否存在明显的损坏或松动。
如果发现有元件损坏，需要进行修复或更换。
连接检查：检查电路中的连接是否良好。
确保导线连接紧密，没有松动或断裂。
特别注意连接点是否正确，如正负极的连接是否正确。
使用电表测量：如果以上步骤没有找到问题，可以使用电表进行测量。
根据具体情况选择合适的测量模式，如电流、电压或电阻。
通过测量各个部分的数值，可以确定哪个部分出现了故障。
逐步排除：如果测量结果出现异常，可以逐步排除故障。
例如，可以从电源开始测量，逐个将元件和连接进行测试，找到导致异常的部分。
这样可以确定故障所在，并采取相应的修复措施。
初中物理电路故障分析方法电路故障分析是电路实验的重要环节。
在实际操作中，经常会遇到电路中出现各种问题，如电灯不亮、电流过大、电压过大等。
这时，需要掌握一些基本的电路故障分析方法，以便能够快速准确地找出故障的原因，并进行修理。
一、排除故障各部分1.发挥自身电子学知识，根据故障的表现特点，结合元件的工作原理进行分析。
2.分类排查电源、开关、灯泡等各个部分是否正常工作。
可以采用拔插法，如果更换一些元件后，故障消失或改变，那么可以确定故障在于这个元件上。
3.对于问题瞬是难以观察的电子元件，可以通过测量电阻、电压和电流等特征参数来确定元件是否正常工作。
比如，对于灯泡，可以通过万用表测量其两端的电压和电流大小，再与正常情况下的数值进行对比，来判断灯泡是否出故障。
如果电压或电流超出了正常的范围，那么说明这个元件存在问题。
二、故障可能原因分析1.故障原因可能是元件的问题，如电阻值过大或过小、电容失效、二极管打极等。
这时可以通过更换元件的方式来确定是哪个元件出了问题。
2.故障原因可能是电路布线或接线不当，如接触不良、导线短路或断开等。
这时可以通过对接线的检查，找出问题所在，并及时进行修复。
3.故障原因也可能是电源的问题，可能是电源供电不稳定、电源输出电流过大或过小等。
这时可以通过测量电源的输出电压和电流，来确定电源是否存在问题。
如果电源输出电压和电流与标准值不符，那么说明电源存在问题，需要及时更换或修理。
三、故障现象和故障原因的对应1.如果电路中的灯泡不亮，可能是灯泡本身的问题，可以通过更换灯泡来解决。
如果更换灯泡后，故障依旧存在，那么可能是电路供电不正常，需要检查电源的输出电压和电流是否正常。
2.如果电流过大，可能是电阻短路或电源电压过高导致的。
可以通过测量电路中的电阻、电压和电流，来确定故障的原因。
如果电阻过小或电压过大，那么说明可能是电阻短路或电源电压过高；如果电流过大，但是电路中的元件工作正常，那么说明可能是电源的问题。
初中物理电路故障的判断方法与技巧电路故障是初中物理学习中的一个重要环节，学生在学习电路的组成和原理时，常常会遇到电路出现故障的情况。
面对电路故障，学生常常束手无策，不知道该如何从何入手，这就需要学生学习一些关于电路故障的判断方法与技巧。
1. 观察线路连接是否正确在排查电路故障时，首先需要观察线路连接是否正确。
有时候电路故障的原因就是由于连接不正确导致的，比如电路中的开关是否正确连接，电池是否极性连接正确等。
学生在排查电路故障时，需要仔细观察电路的连接情况，确保线路连接正确无误。
2. 测量电路各部分的电压和电阻当观察线路连接正确后，仍然无法确定故障点时，就需要测量电路各部分的电压和电阻。
通过测量电路的电压和电阻情况，可以帮助学生确定电路中故障点的位置。
在串联电路中，如果一个分支电阻比其他分支电阻大很多，就说明这个分支可能存在故障，需要进行进一步排查。
学生需要掌握电压和电阻的测量方法，以便更快地确定电路故障的位置。
3. 逐步排查电路各部分如果通过观察线路连接和测量电路电压电阻没有找到故障点，就需要逐步排查电路各部分。
在排查电路故障时，可以将电路分成若干个小部分，分别进行检查，逐步缩小故障范围，最终确定故障点。
可以先将电路分成电源部分、开关部分、负载部分等，分别进行检查，找到存在问题的部分，从而确定故障点所在。
4. 使用万用表进行测量在排查电路故障时，使用万用表是一种非常有效的方法。
通过万用表可以测量电压、电阻、电流等电路参数，帮助学生更快地确定电路故障的位置。
学生需要掌握如何正确使用万用表，并能够准确地测量电路参数，以便更好地排查电路故障。
5. 重点排查常见故障点在进行电路故障排查时，学生需要重点排查一些常见的故障点。
电路中的接触不良、导线断路、元件损坏等都是常见的故障点，需要引起学生的重视。
在排查电路故障时，学生需要有一定的经验和技巧，能够快速地定位并解决这些常见的故障点。
6. 多加练习，提高排查电路故障的能力排查电路故障需要一定的技巧和经验，这些都需要通过多加练习来提高。
物理电路故障识别电路的常用方法有电流流向法（电流跟踪法）、摘表法（去表法）、直线法和节点法。
在识别电路的过程中，往往是几种方法并用。
１．电流流向法电流流向法是指用描绘电流流向的方法来分析电阻连接方式的方法。
这是一种识别电路最直观的方法，也是连接实物电路时必须遵循的基本思路。
具体步骤是：从电源正极出发，沿着电流的方向描绘出电流通过电阻的各条路经，一直达到电源的负极。
例１：在图２（甲）所示电路中，三盏灯是如何连接的，开关闭合后，电流表测量的是哪部分的电流？做法：先标出电源的正负极，再沿着从正极到负极的方向，用自己习惯的方法（箭头、粗细线、彩线），描绘各处的电流走向，标在电路图上，如图２（乙）。
分析：从图２（乙）中可以看出，点ａ是最初的电流分支点，点ｂ是最后的电流会合点。
电流共有三条路径，分别通过三盏灯，所以三盏灯是并联的。
通过电流表的电流只通过灯Ｌ1，所以电流表测量的是通过灯Ｌ1的电流。
２．摘表法摘表法的基本思路和步骤：从电路中摘去电压表和电流表后，电压表所在支路用断路替代，电流表所在位置用导线替代。
如果需要进一步对电路进行分析讨论，原电压表、电流表所测量的电压和电流则应在简化后的电路上标出。
例２：如图３（甲）所示电路中，三个电阻是＿＿联的。
电压表Ｖ１的示数为３Ｖ，Ｖ的示数为５Ｖ，电源电压＿＿８Ｖ（填“大于”、“小于”或“等于”）。
２分析：两个电压表使电路看起来比较复杂，摘掉两个电压表后，把电压表所在支路擦除，电阻的串联方式如图３（乙）所示。
两图比较可知，电压表Ｖ１测量的是Ｒ１和Ｒ３两端的电压Ｕ１＋Ｕ３，电压表Ｖ２测量的是Ｒ１和Ｒ２两端的电压Ｕ１＋Ｕ２，两个电压表的示数之和大于电源电压。
３．直线法直线法是一种普遍适用的简化电路的方法，是在上述两种方法的基础上，把不规范电路简化成规范电路的方法。
在识别电路、分析电路变化等方面有不可替代的的作用。
具体方法步骤是：将电路从电源正负极处．．．．断开，结合电流流向法，拉长和缩短某一段导线，使各组元器件都在一条直线上，一次不成，可逐次分步完成。
判断电路故障方法
一、开路的判断
1、如果电路中用电器不工作（常是灯不亮），且电路中无电流，则电路开路。
2、具体到那一部分开路，有两种判断方式：
①把电压表分别和各处并联，则有示数且比较大（常表述为等于电源电压）处开路（电源除外）；
②把电流表分别与各部分并联，如其他部分能正常工作，则当时与电流表并联的部分断开了。
二、短路的判断
1、串联电路或者串联部分中一部分用电器不能正常工作，其他部分用电器能正常工作，则不能正常工作的部分短路。
2、把电压表分别和各部分并联，导线部分的电压为零表示导线正常，如某一用电器两端的电压为零，则此用电器短路。
根据近几年中考物理中出现的电路故障，总结几条解决这类问题的常用的主要判断方法：
“症状”1：用电器不工作。
诊断：（1）若题中电路是串联电路，看其它用电器能否工作，如果所有用电器均不能工作，说明可能某处发生了断路；如果其它用电器仍在工作，说明该用电器被短路了。
（2）若题中电路是并联电路，如果所有用电器均不工作，说明干路发生了断路；如果其它用电器仍在工作，说明该用电器所在的支路断路。
“症状”2：电压表示数为零。
诊断：（1）电压表的两接线柱到电源两极之间的电路断路；
（2）电压表的两接线柱间被短路。
“症状”3：电流表示数为零。
诊断：（1）电流表所在的电路与电源两极构成的回路上有断路。
（2）电流表所在电路电阻非常大，导致电流过小，电流表的指针几乎不动（如有电压表串联在电路中）。
（3）电流表被短路。
三、归纳：
串联电路中，断路部位的电压等于电源电压，其它完好部位两端电压为0V.
串联电路中，短路部位的电压等于0V，其它完好部位两端有电压，且电压之和等于电源电压。
