电力系统自动装置原理---可控硅静止励磁---期末考题

16年12月考试《电力系统自动装置》期末大作业答案单项选择题1. 电力系统频率低于额定频率运行时，反映电力系统的（B ）。

(A) 有功功率供过于求 (B) 有功功率供不应求 (C) 无功功率供过于求 (D) 无功功率供不应求2.并列断路器两侧电压瞬时值之差称为（D ）。

(A) 差分电压(B) 瞬时电压 (C) 顺差电压 (D) 滑差电压3.为防止断路器多次重合于永久性故障，重合闸装置接线中设置（C ）。

(A) 阻抗继电器 (B) 差动继电器 (C) 防跳继电器 (D) 方向继电器4.目前电力系统广泛采用的调频方式是（D ）。

(A) 积差调频法 (B) 主导发电机法 (C) 虚有差调频法 (D) 集中式联合调频5.同步发电机的励磁电流是（ D ）。

(A) 可调的交流电流 (B) 恒定的交流电流 (C) 恒定的直流电流 (D) 可调的直流电流6.具有负调差特性的同步发电机，当输出的无功电流增大时，机端电压（ A ）。

(A) 增大 (B) 不变 (C) 减小 (D) 不确定7.电力系统频率和有功功率自动调节是通过（D ）来调节的。

(A) 发电机励磁系统 (B) 发电机调速系统 (C) 按频率减负荷装置 (D) 发电机励磁系统和调速系统8.在励磁调节器中，移相触发单元的作用是将（C）的控制信号转换成触发脉冲的。

(A) 调差单元 (B) 测量比较单元 (C) 综合放大单元 (D) 灭磁回路9.当发电机组与电网间进行有功功率交换时，如果发电机的电压超前电网电压，则发电机（）。

(A) 发出功率，发电机加速 (B) 发出功率，发电机减速 (C) 吸收功率，发电机减速 (D) 吸收功率，发电机加速分值：2 完全正确得分：210. 励磁调节器由基本控制和辅助控制两大部分组成，属于基本控制的是（ C）。

(A) 电力系统稳定器 (B) 调差单元 (C) 励磁系统稳定器(D) 励磁限制单元11.在电力系统中正常运行中，电网电压的变化主要是由于系统中的（ C ）不平衡引起的，这时应调节发电机的励磁。

电力系统自动装置复习题一、填空1、电力系统自动装置包括(同步发电机自动并列)装置,(同步发电机励磁自动)装置,(自动低频减载)装置与(控制自动调节)装置等。

2、将一个周期性变化得电压分解为傅里叶级数时,a０表示该电压得(直流)分量,a n表示该电压ｎ次谐波得(实)部,ｂｎ表示该电压n次谐波得(虚)部。

3、同步发电机组并列时应遵循两个原则:一就是并列时(冲击电流)要小,其瞬时最大值不得超过待并发电机额定电流得(1-2 )倍;二就是并列后应迅速进入同步运行状态,其(暂态过程)要短,以减小对电力系统得扰动、４、同步发电机得并列方法可分为(准同期)并列与(自同期)并列两种。

5、发电机并列得理想条件就是(频率)相等、(电压幅值)相等,(相角差)为零。

6、检测并列条件得电压通常称为整步电压、目前常用得整步电压有(线性)整步电压与(正弦)整步电压,线性整步电压又可分为(半波)线性整步电压与(全波)线性整步电压。

7、准同期并列装置发出合闸脉冲得提前量有恒定越前(时间)与恒定越前(相角)两种。

8、自动准同期装置得控制单元有(频率差)控制单元、(电压差)控制单元与(合闸信号)控制单元。

9、同步发电机励磁自动控制系统由(励磁调节器)与(励磁功率单元)两部分组成,它们与(同步发电机)一起组成闭环控制系统。

１０、励磁系统中调差单元得作用就是提高励磁系统得(无功调差)系数,以便调整并联运行发电机得(无功)功率分配。

11、电力系统频率及有功功率调节实质就是调节发电机得输入功率、发电机得输入功率增大时,系统频率及输出得有功功率将(增大);发电机得输入功率减小时,系统频率及输出得有功功率将(减小)。

12、在多台发电机并联系统中,当系统得无功负荷波动时,无功调差系数δ较小得发电机承担得无功波动量得标幺值(较大),无功调差系数δ较大得发电机承担得无功波动量得标幺值(较小)。

１3、在多台发电机并联系统中,当系统得有功负荷波动时,有功调差系数Ｒ*较小得发电机承担得有功波动量得标幺值(较大),有功调差系数Ｒ＊较大得发电机承担得有功波动量得标幺值(较小)。

《电力系统自动装置》课程考试试卷参考答案(A 卷)一、单项选择题（本大题共 10 小题，每小题 2 分，共 20 分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1、DCS 系统是计算机网络技术在工业控制系统发展的产物，整个系统的组成不包括【 B 】A 、上位机B 、工控机C 、数据采集测控站D 、通信线路2、电力系统运行中的主要并列方式为 【 C 】 A 、自同期 B 、非同期 C 、准同期 D 、同周期3、准同步并列条件规定的允许频率差为不超过额定频率的 【 C 】A 、0％—1％B 、0％—5％C 、 0.2％—0.5％D 、2％—5％ 4、滑差角频率s 小于某一值，相当于 【 B 】A 、脉动电压周期s T 小于某一值B 、脉动电压周期s T 大于某一值C 、频率差s f 大于某一值D 、频率差s f 等于某一值5、励磁功率单元向同步发电机转子提供 【 B 】A 、交流电流B 、直流电流C 、交流电压D 、任何电压6、最简单的励磁调节器的调节方式是 【 A 】A 、比例调节B 、微分调节C 、比例微分调节D 、比例积分调节7、最大励磁限制是为 而采取的安全措施。

【 D 】A 、防止发电机定子绕组长时间欠励磁B 、防止发电机定子绕组长时间过励磁C 、防止发电机转子绕组长时间欠励磁D 、防止发电机转子绕组长时间过励磁8、电网中发电机组在调速器的工作情况下是电网的 【 B 】 A 、功率特性 B 、一次调频频率特性C 、二次调频频率特性D 、调节特性9、电力系统的频率和有功功率调节系统，主要的组成环节不包括 【 A 】A 、电容器B 、调速器C 、发电机组D 、电网10、自动低频减载装置是用来解决 事故的重要措施之一。

【 D 】A 、少量无功功率缺额B 、少量有功功率缺额C 、严重无功功率缺额D 、严重有功功率缺额二、填空题（本大题共10小题，每小题 2 分，共 20 分）请在每小题的空白处写出正确答案。

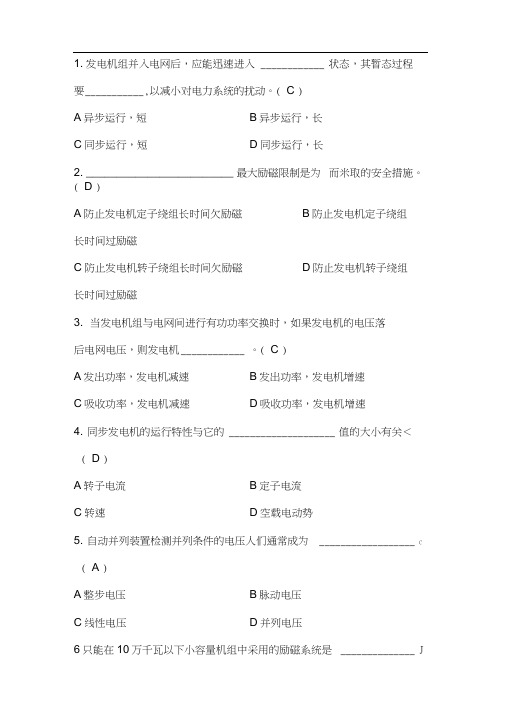

1. 发电机组并入电网后，应能迅速进入____________ 状态，其暂态过程要___________ ,以减小对电力系统的扰动。

( C )A异步运行，短B异步运行，长C同步运行，短D同步运行，长2. ________________________ 最大励磁限制是为而米取的安全措施。

( D )A防止发电机定子绕组长时间欠励磁B防止发电机定子绕组长时间过励磁C防止发电机转子绕组长时间欠励磁D防止发电机转子绕组长时间过励磁3. 当发电机组与电网间进行有功功率交换时，如果发电机的电压落后电网电压，则发电机____________ 。

( C )A发出功率，发电机减速B发出功率，发电机增速C吸收功率，发电机减速D吸收功率，发电机增速4. 同步发电机的运行特性与它的 ____________________ 值的大小有关＜( D )A转子电流B定子电流C转速D空载电动势5. 自动并列装置检测并列条件的电压人们通常成为 __________________ C ( A )A整步电压B脉动电压C线性电压D并列电压6只能在10万千瓦以下小容量机组中采用的励磁系统是______________ JC交流励磁机系统D发电机自并励系统7. ____________________________________ 自动低频减载装置是用来解决_______________________________________ 事故的重要措施之一（C ）A少量有功功率缺额B少量无功功率缺额C严重有功功率缺额D严重无功功率缺额8. 并列点两侧仅有电压幅值差存在时仍会导致主要为 _______________ 的冲击电流，其值与电压差成____________ 。

（B ）A有功电流分量，正比B无功电流分量，正比C有功电流分量，反比D无功电流分量，反比9. 由于励磁控制系统具有惯性，在远距离输电系统中会引起___________ 。

17年12月考试《电力系统自动装置》期末大作业-0001试卷总分:100 得分:0一、单选题(共40 道试题,共80 分)1.频率的二次调节的实现方式是改变调速系统的（）。

A.速度给定值B.速度变动率C.PID参数D.迟缓率正确答案:A2.具有正调差特性的同步发电机，当输出的无功电流增大时，机端电压( )A.不变B.增大C.以上两条都有可能D.减小正确答案:C3.不属于自动准同期并列装置检测和控制条件的是（）。

A.相角差B.频率C.相序D.电压幅值正确答案:C4.为了平衡变电站供电范围内的( )，在变电站内装设并联电容器组或同步调相机。

A.无功功率B.有功功率C.充电功率D.平均功率正确答案:A5.在理想灭磁过程中( )A.励磁电流加速衰减，励磁电压不变B.励磁电压加速衰减，励磁电流不变C.励磁电流匀速衰减，励磁电压保持为最大允许值D.励磁电流和电压都匀速衰减正确答案:C6.ZZQ-5装置中，电源闭锁电路的作用是( )A.禁止合电源B.禁止关电源C.防止合电源时造成非同步误合闸D.防止关电源时造成非同步误合闸正确答案:C7.电力系统频率升高时，负荷吸收的有功功率（）。

A.不变B.降低C.升高D.无法判断正确答案:C8.低压配电网的电压一般为（）。

A.35～110 kVB.6～20kVC.380～220VD.220～110V正确答案:C9.同步发电机励磁自动调节器是一种（）。

A.自动调节装置B.自动操作装置C.安全自动装置D.继电保护装置正确答案:A10.电力线路等值参数中消耗有功功率的是( )A.电阻B.电感C.电纳D.电容正确答案:A11.为了提高励磁响应速度，提高励磁系统运行可靠性，一般主励磁机采用100Hz、副励磁机采用（）的感应交流发电机。

A.100HzB.200HzC.300Hz。

选择题1. 同步发电机并列时脉动电压周期为20s ，则滑差角频率允许值ωsy 为（ A )。

A 、0。

1％ B 、0.2% C 、0.26% D 、0。

52％2. 同步发电机机端电压与电网电压的差值的波形是（ D ）.A 、三角波B 、正弦波C 、方波D 、正弦脉动波 3. 下图四个脉动电压波形，最适合并列条件的是（ A ）.4. 同步发电机励磁系统由( A ）组成.A 、励磁调节器、励磁功率单元B 、同步发电机、励磁调节器C 、同步发电机、励磁功率单元D 、同步发电机、励磁调节器、励磁系统5. 同步发电机并列方式包括两种,即（ B ）。

A 、 半自动准同期并列和手动准同期并B 、准同期并列和自同期并列C 全自动准同期并列和手动准同期并列D 、全自动准同期并列和半自动准同期并列6. 在电力系统通信中，由主站轮流询问各RTU ，RTU 接到询问后回答的方式属于( D ）.A 、主动式通信规约B 、被动式通信规约C 、循环式通信规约D 、问答式通信规约 7. 下列同步发电机励磁系统可以实现无刷励磁的是（ A )。

A 、交流励磁系统B 、直流励磁系统C 、静止励磁系统D 、自并励系统8. 某同步发电机的额定有功出力为100MW ，系统频率下降0。

5Hz 时，其有功功率增量为20MW ，那么该机组调差系数的标么值R ＊为（ C ).A 、20B 、-20C 、0.05D 、—0。

059. 下列关于AGC 和EDC 的频率调整功能描述正确的是( D ）。

A 、AGC 属于频率一次调整，EDC 属于频率二次调整。

B 、AGC 属于频率一次调整，EDC 属于频率三次调整。

C 、AGC 属于频率二次调整,EDC 属于频率一次调整.D 、AGC 属于频率二次调整,EDC 属于频率三次调整。

10. 在互联电力系统中进行频率和有功功率控制时一般均采用( D ）。

A 、有差调频法B 、主导发电机法C 、积差调频法D 、分区调频法 11. 电力系统的稳定性问题分为两类，即（ B )。

励磁系统考试题及答案一、单项选择题（每题2分，共10题）1. 励磁系统的主要功能是什么？A. 提供发电机所需的励磁电流B. 调节发电机的转速C. 控制发电机的电压D. 保护发电机不受过载答案：A2. 励磁系统通常由哪些部分组成？A. 励磁机、励磁调节器、励磁变压器B. 发电机、励磁机、励磁变压器C. 发电机、励磁调节器、励磁变压器D. 发电机、励磁机、励磁调节器答案：A3. 励磁系统的调节方式可以分为哪两种？A. 手动调节和自动调节B. 电压调节和电流调节C. 静态调节和动态调节D. 机械调节和电子调节答案：A4. 励磁系统在发电机运行中的作用是什么？A. 提高发电机的效率B. 维持发电机的电压稳定C. 减少发电机的损耗D. 增加发电机的输出功率答案：B5. 励磁系统故障时，发电机会出现什么现象？A. 发电机转速增加B. 发电机电压降低C. 发电机电流增加D. 发电机功率减少答案：B二、多项选择题（每题3分，共5题）1. 励磁系统的主要作用包括以下哪些？A. 提供励磁电流B. 调节发电机电压C. 保护发电机D. 维持发电机转速答案：A, B, C2. 励磁系统调节器的功能包括哪些？A. 调节励磁电流B. 维持电压稳定C. 保护发电机D. 调节发电机转速答案：A, B, C3. 励磁系统故障可能导致哪些后果？A. 电压不稳定B. 发电机过载C. 发电机损坏D. 电力系统崩溃答案：A, B, C, D4. 励磁系统的主要组成部分包括哪些？A. 励磁机B. 励磁调节器C. 励磁变压器D. 发电机答案：A, B, C5. 励磁系统调节方式的分类包括哪些？A. 手动调节B. 自动调节C. 静态调节D. 动态调节答案：A, B三、判断题（每题1分，共5题）1. 励磁系统可以独立于发电机运行。

（错误）2. 励磁系统的主要任务是维持发电机电压的稳定。

（正确）3. 励磁系统故障不会导致发电机电压降低。

（错误）4. 励磁系统只包含励磁机和励磁调节器。

电力系统自动化装置原理一、填空题（每空1分，共20分）1、并列断路器合闸时，（冲击电流）尽可能小，其瞬时（最大值）一般不超过发电机额定电流的1~2倍。

2、准同期并列装置主要由（频率差）控制单元、（电压差）控制单元和（合闸信号）控制单元组成。

3、计划外（负荷）在调频机组间是按一定的（比例）分配的。

4、当断路器由继电器（保护）动作或其他原因而跳闸后，（自动重合）闸均应动作，使断路器重新合闸。

5、自动重合闸在动作以后，应能经整定的时间（自动）复归，准备好（下一次）再动作。

6、双侧电源的线路上（实现）重合闸时，应考虑（合闸）时两侧电源间的同步等问题。

7、励磁调节器应能合理分配机组的（无功）功率。

为此，励磁调节器应保证同步发电机端电压调差系数可以在（±10%）以内进行调整。

8、励磁系统（接线）和设备简单，无转动部分，（维护）方便，可靠性高。

9、能保证发电厂和重要变电所的母线电压在（0.6~0.7）倍额定电压以上，从而保证厂用电和重要用户的（电能）质量是采用前加速的优点之一。

10、后加速和前加速相比，使用中不受网络结构和负荷条件的（限制），一般来说（有利）而无害。

二、判断题：（对的打√，错的打×，每题1分，共15分）1、当系统出现严重的功率缺额时，将引起系统频率大幅度上升。

（×）2、当频率降低较大时，对系统运行极为不利，甚至造成系统崩溃的严重后果。

（√）3、对于一台发电机组，它包括了锅炉、汽轮机和发电机三个单元。

（√）4、电气设备操作分正常操作和反事故操作两种类型。

（√）5、发电机微机调速实验中，调节“+”“-”是调节发电机频率和有功功率。

（×）6、量化和编码都是由D/A转换器完成的。

（×）7、霍尔元件应用范围广，是由于其体积大，可靠性高。

（×）8、系统频率变化是由于发电机的负荷与原动机输入功率之间失去平衡所致。

（√）9、当电力系统稳定性不满足要求时，不必采用适当措施加以改善。
