回转网链式格栅除污机样本

回转式格栅机技术描述1.1总述格栅机是为了去除污水中较大的漂浮物，并拦截杂物以保证污水提升系统的正常运行。

本技术规范中定义的每套格栅除污机为一套完整的设备，成套的配备安全、有效及可靠运行所需的附件，以保证系统安全、有效、可靠运行。

成套设备组成包括：驱动装置（电机、减速机）、链条、齿耙、回转轴、链轮、导轮、支撑架体、清渣机构、所有联结附件、地脚螺栓、必要的备品备件及专用工具；1.2资料提交供方应提交下列资料但不限于以下内容：（1）设备的详图及说明，表明所有的安装尺寸及材料；（2）详细说明设备的性能；（3）安装、维修、运行手册；（4）制造及质量保证设施；（5）部件表（包括材料规格及保护镀层）；（6）安装方法的详细描述及安装精度规定；（7）试运转前的调试及检测要求；（8）格栅控制箱的接线图及控制原理图；（9）设备各部分的重量；1.3结构回转式栅除污机包括机架、驱动变速系统、传动导轮、以及绕其转动的封闭式回转牵引链，齿耙和栅条。

在电机减速器的驱动下，回转牵引链由下向上作回转运动，当牵引链上的齿耙运转到栅条的迎水面时，耙齿即插入栅条的缝隙中作清捞动作，将栅条上所截留的杂物刮落耙中。

由于齿耙设计成双齿齿耙，双齿间呈一夹角，这样当一齿插入栅条的缝隙中清捞时，另一齿则与其形成包围之势将固体杂物包围住，不让其脱漏，清除效率高且彻底。

当齿耙运转到机器上部时，耙齿翻转，杂物靠自重自行脱落容器中或输送机上，把杂物送走。

1.6润滑系统链轮与轮轴间应设有活动衬套，该衬套可由聚乙烯或不锈钢材料制作，采用聚乙烯衬套可为注水润滑，当使用不锈钢衬套则需要采用集中供给油脂的方式，包括手动油脂泵、分配阀、耐压胶管等。

☆1.5设备防腐链轮与轮轴间应设有活动衬套，该衬套可由聚乙烯或不锈钢材料制作，采用聚乙烯衬套可为注水润滑，当使用不锈钢衬套则需要采用集中供给油脂的方式，包括手动油脂泵、分配阀、耐压胶管等。

☆1.6主要材料水下部分：SS304，水上部分碳钢，具体：框架部件：Q235耙齿：不锈钢SS304耙齿轴：不锈钢SS304连接件：不锈钢SS304传动链条：不锈钢SS304导轨：不锈钢SS304螺栓等紧固件不锈钢SS304。

WHF型回转网链式格栅除污机一.用途WHF型回转网链式格栅除污机是我单位自行开发的新型格栅除污机，是一种新型的固液分离设备，可以广泛应用于自来水厂、污水处理厂、住宅小区污水预处理装置、以及纺织、印染、食品、水产、造纸、酿酒、屠宰、制革等各种行业的水处理行业，也可以替代传统的固液分离机，回转格栅机等设备，是一种比较理想的分离设备。

二.结构和工作原理该设备由机架、网链、检修孔板、清渣转刷、驱动装置、防护罩、上传动轮机构、下传动轮等组成。

其中，网链是主要拦截部件，将水体中的垃圾物截留，提升。

驱动装置由减速机，链传动机构组成，为设备提供动力。

上传动轮机构和下传动轮是将驱动机构的动力传递到网链上，起传动和导向作用。

清渣转刷是将网链上的垃圾物清扫出落料口，防止带入后到工序。

工作时，驱动装置运转，带动上传动轮机构旋转，从而带动网链运转，将网链截留的垃圾物提升到出料口，在重力和清渣转刷的作用下，垃圾落入输送机等后续设备。

选用时，用户可以根据实际情况选用控制要求（如现场手动控制，远程控制，时间控制或者液位控制等）。

三.主要特点1.结构简单，厂内整体组装，现场安装简单，尺寸容易保证。

2.钢丝网格是由钢丝环接而成，所以通过改变钢丝直径、环接密度，形成的网状间隙范围比较大，最小甚至可以达到1mm以下，可轻易拦截如在污水中的树皮、木屑、纸浆纤维等细小悬浮物。

3.新型的自清机构，钢丝网格上的卸渣率可以达到98%以上。

4.设备操作简单，根据要求可以选择就地/自动/远控等形式。

5.设备选用机械和电器双重保护，安全性好。

四．型号说明WFH-----□设备宽度回转网链式格栅除污机五．过水流量表六. 主要技术参数和安装尺寸表注: P1、P2均以5米计，H每增加1m, 则P总=P1(P2)+ ΔP七、外形及安装基础图。

链板式格栅除污机（技术文件）江苏环球环境工程集团有限公司回转式格栅除污机技术描述（一）供货范围本公司为本项目提供的SGL型链传动多刮板回转式格栅除污机（俗称链板回转式格栅除污机）为成套设备，整套装置包括如下：机架、驱动装置、防护罩；栅条、链板；导向装置、链条、导轨等组合；此外配备就地控制箱和基础螺栓等安全和有效运行所必须的附件及工具。

（二）简述及工作原理本格栅除污机按照CJ/T3048-1995“平面格栅除污机”、JB/T9046-1999“格栅除污机”及Q/320282AGV003-99“SGL型链板回转式格栅除污机”企业标准及招标文件要求进行设计和制造。

SGL型回转式格栅除污机采用齿耙板和固定栅条组成过水栅面的结构形式，在渠道的过水水位面处至渠道底部，设备上安装有竖向过水栅条（其间隙按用户需要选用）当污水流过时，大于栅间的污物或悬浮物被挡在栅条面上，齿耙板的耙齿深入栅条的间隙中，当驱动装置带动牵引链作回转运动是时，耙齿把截留在栅面上的污物自下而上带至出渣口，当耙齿自上向下转向运动时，污物依靠重力自行脱落，从出渣口中落入污物收集车或输送机上，然后外运或作进一步的处理。

（三）技术参数表名称单位数值品牌-- 环水型号-- SGL-1400型数量台 1制造商-- 江苏环球环境工程集团有限公司结构形式-- 链板回转式机械过载保护形式-- 过力矩保护基本性能参数设备宽度mm 1500进水渠宽度mm 1400格栅井垂直深度mm 5200栅条有效间隙mm 15安装角度°75卸料口高度mm 1000回转线速度m/min 2.0主要各部件材质栅条-- 不锈钢316耙齿-- 不锈钢316托渣板-- 不锈钢304机架-- 不锈钢304链条-- 不锈钢316耙齿轴-- 不锈钢316传动轴-- 不锈钢304水下轴瓦-- 锡青铜紧固件-- 不锈钢316驱动电机额定功率kW 1.5额定电压V 380绝缘等级级 F防护等级IP 55转速r/min 1450减速机制造商-- 国茂型号-- FAF87类型-- 轴装式减速比-- 289输出扭矩N.m 2500电气控制箱制造商-- 江苏环球环境工程集团有限公司控制方式-- 手动-自动箱体形式-- 柜式防护等级IP 65（四）主要部件结构说明SGL型回转式格栅除污清污机主要由机架、驱动装置、水下栅面、牵引链（环链）、链轮及传动轴、导向装置等部件组成。

回转式格栅除污机技术说明货物需求一览表及技术规格仅供学习与交流，如有侵权请联系网站删除谢谢2仅供学习与交流，如有侵权请联系网站删除谢谢3回转式格栅除污机技术说明一、主要技术参数二、主要结构与工作原理回转式格栅除污机由架体、牵引链、传动系统、齿耙组合A、齿耙组合B、水下导轮组合、水下副栅、栅条等部件组成。

1、主要结构(1) 格栅本体为整体式结构，在专用平台上组装、调试，空机试运行8小时方可出厂，确保组装质量，也可简化现场安装工作量。

(2) 本机在主栅条前加上一道活动的副栅，活动副栅的间距与主栅条一致，活动副栅的栅渣由长耙齿捞取，有效防止污水中的栅渣从栅条底部串过和底部的污物的积滞。

(3) 链条采用特制的宽链板不锈钢链条，链条的安全系数不小于6，并设有链轮张紧调节装置。

在链槽中运转时，不需增加其他阻渣装置，即可有效防止栅渣缠入链槽，避免卡阻现象。

(4) 传动机构安装于机架顶部，采用卧式摆线针轮减速机，设过扭矩保护装置（剪切销），有效防止因超负荷对电机减速机造成损伤。

并配置防护罩，拆装方便。

(5) 除污耙齿采用两种形式，一种为长耙，另一种为短耙。

长耙捞渣量大，短耙捞耙干净彻底。

(6)本机设电器过载保护装置，当机械发生故障或超负荷时会自动停机并发出报警，该系统动作灵敏可靠。

2、工作原理齿耙固定于链条上，链条沿导轨运行，齿耙从栅条的后部下行，从底部运行至栅条前部，从下向上地将被栅条拦住的漂浮物顺着挡板捞至卸渣口处，卸入栅渣车中。

控制系统实行全自动控制，可根据时间自动起、停，发生过扭矩会及时报警并立即自动停机。

在无人看管下照样进行工作。

四、电器控制系统格栅的开停由时间继电器或液位差控制开停，现场设有手动控制开关，控制箱配套有以下功能：电机保护空气开关、接触器、热继电器、起停控制按钮、起停指示灯、转换开关、紧急停车按钮、故障报警指示灯，并预留有PLC控制接口。

（1）控制箱防护等级IP55，户外型，用于设备的配电和运行控制。

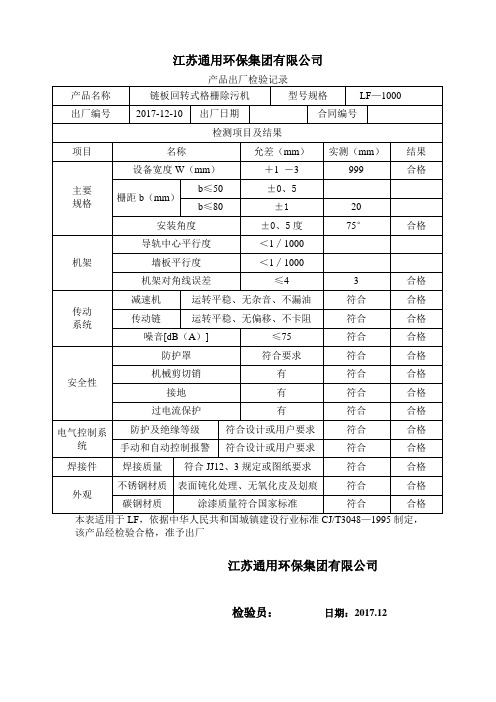

L F型链板回转式格栅除污机安装、维护、操作使用手册地址（ADD）：*************邮编（PQ）： ***************电话（TEL）：**************传真（FAX）：**************电邮（E-mail）：**************LF型链板回转式格栅除污机使用说明书一、概述：LF型链板回转式格栅除污机，适用于城市污水处理中各类雨、污泵站、提升泵站的进水口处用来拦截、清除垃圾和各种漂浮物，从而有效保护水泵叶轮，减少后续工序的处理负荷，是较理想的预处理设备之一。

二、设备结构特点及工作原理：LF型链板回转式格栅除污机主要由机架、动力装置、链传动刮板、栅条、胸墙板、卸料口、清污装置等机构组成，设备结构简图见图一。

本机采用双摆线针轮减速器作为驱动装置，带动链轮、导轮及耙齿板作回转运动，按沟深的不同，板式链上按每1.5~2m间距设置一块耙齿板，当耙齿板从设备底部由下向上运动时，耙齿板上的耙齿沿设备下部的栅条向上部的胸墙板运行，把水中的垃圾和悬浮物运送到卸料口，垃圾依靠重力和清污装置从卸料口处进入输送或压榨装置，此时耙齿板从设备后部从上向下一直到设备底部，进入下一轮循环，水从格栅中流过，而污物则不断的从水中分离出来。

设备设有机械剪切销和过电流安全保护装置，当设备过力矩或意外故障时，会自动停止并报警。

为了保护设备底部的回转导轮和耙齿板回转空间不被阻塞，在设备底部安装了安全栅条，万一有较大石块进入沟槽底部时被阻塞在耙齿板回转空间外，而不影响设备的正常运转。

在安全栅条上水平面安装了一块只能单向活动的保护板，以防止垃圾或污物从上面跌入耙齿板回转空间中。

电器控制可自动或手动，连续工作或定时工作，并留有微机控制接口。

本说明书仅提供单台设备电器控制原理图，需要时可提供二台或多台设备用一个控制箱的原理图。

设备一般采用碳钢或不锈钢材料制造，用户可根据需要在订货时选用。

三、设备的主要性能参数：（见表一）四、设备外形尺寸及安装基础图（见图二）五、安装、调试、使用和维护保养：1、安装人员应先检查地脚螺孔尺寸及预埋件情况，设备主要尺寸是否符合订货要求，无误后才能开始进场安装。

格栅除污机1、WHG 耙齿回转式格栅除污机2、WLG 链板回转式格栅除污机3、WZG 型转鼓格栅1、WHG 耙齿回转式格栅除污机 型号说明：产品概述：我公司设计生产的WHG 系列耙齿回转式格栅除污机（又称固液分离机）是一种可以连续自动清除流体中各种形状杂物，以固液分离为目的的装置，它可以作为一种专用设备广泛地用于城市污水处理、自来水行业、电厂进水口，同时也可以作为纺织、食品加工、造纸、皮革等行业生产工艺中必不可少的专用设备，是一种理想的固液筛分设备。

工作原理：该设备是由ABS 工程塑料、尼龙或不锈钢制成的特殊形耙齿，按一定的排列次序装配在耙齿上形成闭式耙齿链，其下部安装在进渠水体中。

当传动系统带动链轮作匀速定向旋转时，整个耙齿链便自上而下运动，并携带固体杂物从液体中分离出来，流体则通过耙齿的栅隙流过去，整个工作状态连续进行。

由于耙齿的特殊结核形状，使耙齿链携带杂物到达上端反向运动时前、后排耙之间产生相对自清运动，促使杂物依靠重力脱落，同时设备后面设置的一对胶板刷以保证每排耙齿运动到该位置时都能得到彻底的刷净作用。

技术参数：参数型号功率（KW ）耙齿栅隙（mm ）设备宽B1（mm ）井宽B（mm ）1351015过水流量（m ³/h ） 耙齿回转式格栅除污机渠宽（mm ）渠深（mm ） WHG-□×□WHG-500 0.55 240 480 590 730 750 500 600 WHG-600 0.55 308 620 764 920 960 600 700 WHG-700 0.55～0.75 360 720 930 1124 1160 700 800 WHG-800 0.75 440 880 1080 1330 1420 800 900 WHG-900 0.75 550 1024 1250 1450 1580 900 1000 WHG-1000 0.75～1.1 580 1160 1450 1760 1830 1000 1100 WHG-1100 1.1 650 1310 1670 2000 2080 1100 1200 WHG-1200 1.1～1.5 710 1470 1750 2080 250 1200 1300 WHG-1500 1.5 920 1840 2000 2250 2400 1500 1600 性能特点：1、具有自净能力，结构紧凑、运行平稳、无噪声。

GSHZ回转式机械格栅除污机功能简介及选型要求回转式格栅结构简图一、产品概述：GSHZ系列回转式机械格栅（格栅除污机）是一种可以连续自动清除流体中各种形状的杂物，以固液分离为目的装置，它可以作为一种专用设备广泛地应用于城市污水处理、自来水行业、电厂进水口，同时也可以作为纺织、食品加工、造纸、皮革等行业生产工艺中必不可少的专用设备，是目前我国最先进的固液分离设备，回转式机械格栅又称格栅除污机。

二、产品特点：1、由于回转耙式格栅除污机的栅条置于齿耙牵引链的中间位置（其它机械格栅置于牵引链之下），改变了齿耙在清捞过程中的2、在减速机输出轴端的链轮盘上安装了过载安全保护装置，以避免因意外原因过载面损坏设备；3、由于格栅机回转链配带多个除污齿耙，使得除污效率高，清污彻底；4、结构紧凑、电气控制简单，便于实现自动化。

三、功能：GSHZ型回转耙式格栅除污机用于城市污水处理厂、自来水厂、雨水泵站等进水渠（井），自动拦截并清除水中的漂浮物，保证下道工序的正常运行。

1、地埋式生活污水处理设备的前道预处理；2、自来水厂，市政提升泵站，电厂、钢厂取水口漂浮物去除；3、医药、造纸、化纤、纺织、印染等工业废水的杂物分离；4、矿产工业中的固液分离；5、屠宰行业的废水处理。

四、工作原理：该设备是由 ABS 工程塑料、尼龙或不锈钢制成的特殊形耙齿，按一定的排列次序装在耙齿轴上形成封闭式耙齿链，其下部装在进水渠水中。

当传动系统带动链轮作匀速定向旋转时，整个耙齿链便自上而下运动，并携带固体杂物从液体中分离出来，流体通过耙齿间隙流出去，整个工作状态连续进行。

由于耙齿的特殊结构形状，使耙齿链携带杂物到达上端反向运动时，前后耙间产生相对自清运动，促使杂物依靠重力脱落，设备后面可设置旋转的清污刷，进一步除净滞留在耙齿污物，如需要定货时需注明。

五、产品技术参数与选型：1．设备和耙齿规格设备规格按机宽尺寸分GSLY300-3600型。

机宽超过1800mm，则做成并联机。

LHZ回转式格栅清污机
常见故障及排除方法：
1.运转中出现电机正常运转而耙齿链不运转
故障原因：设备过载而导致过载安全销被切断
排除方法：
1）将安全销卸去更换过载安全销
2）查清设备过载原因，主要看有无杂物卡住耙齿链
3）如有杂物卡住耙齿链，清除杂物后方可开机
耙齿断裂，更换耙齿步骤：
1）用手摇把插入电机尾部方榫内，将断裂耙齿所在的耙齿轴摇至检修孔，或采用电控箱上的点动开
关控制电机减速机，将断裂耙齿所在的耙齿轴运
至检修孔。

2）卸去检修孔边扳手把
3）用铁棒将耙齿链卡住
4）用卡簧钳将多列耙齿所在的两根耙齿轴两端的卡簧卸去
5）将两根耙齿轴抽出，去除断裂的耙齿，装上新耙齿，再将耙齿轴插入，依次将卡簧装上
6）装好检修孔边扳手把即可
日常维修和保养：
1，在运转过程中，如有纤维杂物等缠绕阻塞耙齿链时，应及时清理，以免影响机器的正常运转
2，在机器正常运转时，每隔两个月，须用黄油枪在各润滑部位的油嘴中注入一次钙基润滑脂
3，减速机中的润滑油须定期更换，一般设备投入使用运转半个月后须更换新油。

以后每隔三个月换
一次油，平时应注意减速器的油位。

HF型回转式格栅除污机使用说明书江苏海洲水务工程有限公司云南中洲环境工程有限公司前言为了保证设备有效使用，安装、运行前应认真阅读本说明书，设备的运输、安装、运行、维护和检查应当经过正规培训的人员负责。

回转式格栅除污机的配套电动机外壳应接地，电阻值符合国家电气规程，检修时必须断开电源。

如设备故障可能对环境或操作人员造成危险须及时告诉供货商或制造商。

按安全规则的要求，保证人或物体不触及到运动部件，必须检查防护罩是否松动和脱落，构筑物的孔洞应设置防护栏或盖板，以防人员坠落。

本设备应由技术熟练的人员进行安装和操作运行，制造商不承担由非专业人员参与而发生事故的责任。

如有疑问，请即与本公司驻当地办事处联系。

1、用途HF型回转式格栅除污机（又称固液分离机）广泛应用于城市污水处理厂、自来水厂、泵站、电厂等进水渠（井），连续自动拦截并清除水中的漂浮物，保证水泵和后续工序正常运行；也可用于纺织、印染、屠宰、造纸、制革、酿酒、制糖和食品加工等行业废水处理的固液分离。

2、构造及工作过程该设备由电动机、摆线针轮减速机、机架、链轮、导向轮、耙齿链及牵引链等组成。

由于ABS工程塑料、尼龙或不锈钢制成的特殊形状耙齿按照一定的排列次序装配在轴上形成封闭式耙齿链，其下部安装在进水渠中，在电机减速机的驱动下，传动系统带动链轮作匀速定向旋转时，整个耙齿链便自下而上运动，将栅前拦截的污物提升带出水面，并随着整个耙齿链的运动到出渣口处自动翻转，污物从出渣口处落入输送机或垃圾箱中，完成除污过程。

液体则通过耙齿的间隙流过，整个工作状态是连续进行的。

由于耙齿的特殊结构形状，使耙齿链携带杂物到上端作反向翻转运动时，前、后排耙齿之间产生相对自清运动，使杂物依靠重力脱落，特殊指明时，也可在设备后面设置一对旋转的胶板，以保证当耙齿运动到该位置时，都能彻底的刷净耙齿上遗留的余渣。

3、特点1）结构紧凑、电气控制简单、便于实现自动化控制；2）耐腐蚀性好、能耗省、噪音小；3）除污动作连续、排渣干净、分离效率高。
