回转式格栅除污机技术说明

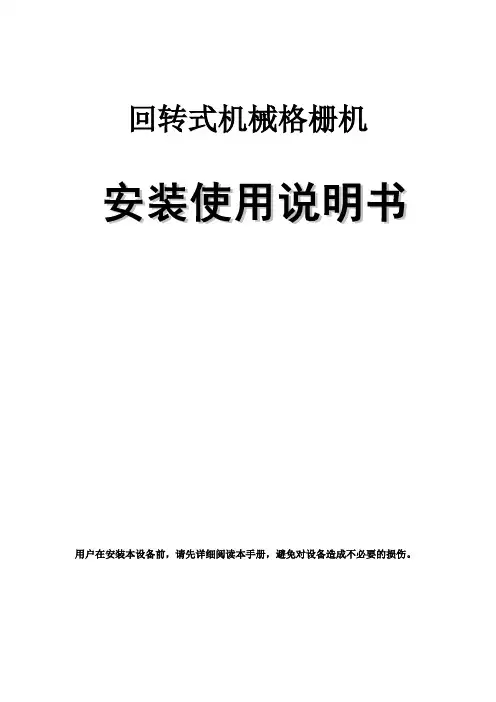

回转式机械格栅机用户在安装本设备前，请先详细阅读本手册，避免对设备造成不必要的损伤。

一、产品简介1、前言用户在安装本设备前，请先详细阅读本手册，避免对设备造成不必要的损伤。

GF回转式机械格栅除污机适用于城市污水处理、自来水行业、电厂进水口，同时也可作为纺织、食品加工、造纸、皮革等行业生产工艺中不可缺少的专业设备，是目前技术最稳定的固液分离设备之一。

GF回转式机械格栅除污机通常根据用户提供的设计参数设计制造。

如对本设备进行改造，必须得到我公司的同意，以免损坏设备。

对非质量原因造成设备故障，本公司不承担责任，但我公司可提供技术服务。

2、产品介绍GF回转式机械格栅除污机，又称回转式固液分离机，是由犁形耙齿按一定的数量和装配顺序排列在耙齿轴上，组成耙齿链，根据过水流量和需要分离的固物颗粒大小，选用不同栅隙的耙齿。

将本设备安装在泵站或水处理系统的入口处，当传动系统带动耙齿链自下向上运动时，耙齿同时携带悬浮物从液体中分离出来，液体则在间隙中流过，耙齿轴转动到上部定点后，改变运动方向，自上而下运动，由于物料的自重从耙齿上自行脱落，当耙齿轴从反面转到设备底部时，又开始由下向上运动，这样循环往复连续运行，不断的从水中清理杂质，达到固液分离目的，整个过程可以是连续的也可以是间歇的。

3、特点与使用条件该设备的最大优点是自动化程度高、分离效果好、能耗小、无噪音、耐腐蚀性好，在无人看管的情况下可以连续稳定工作。

为了保护电机，设置了过载安全保护装置，在设备负载过大时剪切销自动切断，避免设备超负荷运转而造成损坏。

该设备结构合理，在设备工作时有很强的自净能力，基本不会发生堵塞现象，所以日常维护工作量少，安全可靠。

二、安装与调试1、安装前准备①、首先熟悉设备安装图中的结构、作用和特点，并了解设备的有关技术要求；②、设备装卸应有专人负责，卸车后，应按照发货清单和设备安装图检查设备零部件是否完整，有无损坏。

必要时进行检修，清洗和涂油，然后放整齐并用油布或塑料布盖好。

回转式格栅机的技术参数回转式格栅机是一种常见的水处理设备，主要用于污水处理厂中对固体废物的筛分和固液分离。

下面将从技术参数的角度介绍回转式格栅机的相关知识。

一、格栅间距回转式格栅机中的格栅间距是指相邻两根格栅条之间的距离，通常以毫米为单位。

格栅间距的大小直接影响到格栅机的筛分效果。

较小的格栅间距可以有效地拦截细小的固体颗粒，但也容易造成堵塞和堆积；较大的格栅间距则可以减少堵塞的可能性，但会影响到筛分效果。

因此，在实际应用中，需要根据污水的性质和处理要求来选择格栅间距。

二、清污机构回转式格栅机中的清污机构主要用于清理格栅上的固体废物，以保持格栅的畅通。

常见的清污机构有刮板清污机构和链条清污机构。

刮板清污机构通过安装在格栅上的刮板将固体废物刮下，然后通过输送装置将其排出；链条清污机构则通过链条和刮板的配合，将固体废物从格栅上抓取下来。

两种清污机构各有优劣，选择时需要考虑到污水特性、清理效果和维护成本等因素。

三、转速回转式格栅机的转速指的是格栅转动的速度，通常以转/分钟为单位。

转速的选择应根据污水流量和格栅机的尺寸来确定。

较低的转速可以提高格栅的筛分效果，但也会降低处理能力；较高的转速则可以增加处理能力，但可能会影响到筛分效果。

因此，在实际应用中，需要根据实际情况进行合理的转速选择。

四、电机功率回转式格栅机的电机功率是指驱动格栅机正常运行所需的功率。

电机功率的大小与格栅机的尺寸、转速以及处理能力有关。

通常情况下，电机功率越大，格栅机的处理能力越大。

但同时也要考虑到实际的电力供应情况和设备的维护成本。

五、安装尺寸回转式格栅机的安装尺寸包括长度、宽度和高度等方面的参数。

安装尺寸的确定需要考虑到污水处理厂的布局和格栅机的安装位置。

一般来说，安装尺寸越大，格栅机的处理能力也越大。

但同时也要考虑到实际的场地条件和设备的可靠性。

六、材质回转式格栅机的材质通常有不锈钢和碳钢两种。

不锈钢具有耐腐蚀性好、寿命长的特点，适用于处理腐蚀性污水；碳钢则具有成本低、强度高的优势，适用于一般污水处理。

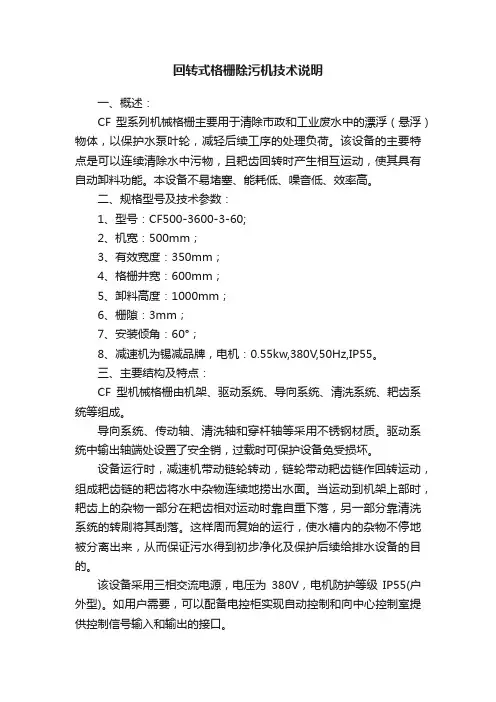

回转式格栅除污机技术说明一、概述：CF 型系列机械格栅主要用于清除市政和工业废水中的漂浮（悬浮）物体，以保护水泵叶轮，减轻后续工序的处理负荷。

该设备的主要特点是可以连续清除水中污物，且耙齿回转时产生相互运动，使其具有自动卸料功能。

本设备不易堵塞、能耗低、噪音低、效率高。

二、规格型号及技术参数：1、型号：CF500-3600-3-60;2、机宽：500mm；3、有效宽度：350mm；4、格栅井宽：600mm；5、卸料高度：1000mm；6、栅隙：3mm；7、安装倾角：60°；8、减速机为锡减品牌，电机：0.55kw,380V,50Hz,IP55。

三、主要结构及特点：CF型机械格栅由机架、驱动系统、导向系统、清洗系统、耙齿系统等组成。

导向系统、传动轴、清洗轴和穿杆轴等采用不锈钢材质。

驱动系统中输出轴端处设置了安全销，过载时可保护设备免受损坏。

设备运行时，减速机带动链轮转动，链轮带动耙齿链作回转运动，组成耙齿链的耙齿将水中杂物连续地捞出水面。

当运动到机架上部时，耙齿上的杂物一部分在耙齿相对运动时靠自重下落，另一部分靠清洗系统的转刷将其刮落。

这样周而复始的运行，使水槽内的杂物不停地被分离出来，从而保证污水得到初步净化及保护后续给排水设备的目的。

该设备采用三相交流电源，电压为380V，电机防护等级IP55(户外型)。

如用户需要，可以配备电控柜实现自动控制和向中心控制室提供控制信号输入和输出的接口。

四、安装过程中设备变形，紧固件松动装及试运转：1.检查有无在运输、装卸等。

如有，应在恢复后方可进行设备安装；2.格栅现场定位后，固定座与预埋钢板焊接固定或者用膨胀螺栓使其固定座与地面连接固定；3.检查减速机内润滑油的油位，并加满至规定刻度线；4.连接电源至减速电机接线端子，注意用电安全和电缆防护；5.安装工作检查无误，可以通电试运转：（1）检查螺旋体旋转方向是否正确，如有误请调整至正确方向；（2）检查设备运行有无异常的震振动或声响；（3）检查电机运行的工作电流是否在额定电流内。

货物需求一览表及技术规格货物需求一览表回转式格栅除污机技术说明一、主要技术参数二、主要结构与工作原理回转式格栅除污机由架体、牵引链、传动系统、齿耙组合A、齿耙组合B、水下导轮组合、水下副栅、栅条等部件组成。

1、主要结构(1) 格栅本体为整体式结构，在专用平台上组装、调试，空机试运行8小时方可出厂，确保组装质量，也可简化现场安装工作量。

(2) 本机在主栅条前加上一道活动的副栅，活动副栅的间距与主栅条一致，活动副栅的栅渣由长耙齿捞取，有效防止污水中的栅渣从栅条底部串过和底部的污物的积滞。

(3) 链条采用特制的宽链板不锈钢链条，链条的安全系数不小于6，并设有链轮紧调节装置。

在链槽中运转时，不需增加其他阻渣装置，即可有效防止栅渣缠入链槽，避免卡阻现象。

(4) 传动机构安装于机架顶部，采用卧式摆线针轮减速机，设过扭矩保护装置（剪切销），有效防止因超负荷对电机减速机造成损伤。

并配置防护罩，拆装方便。

(5) 除污耙齿采用两种形式，一种为长耙，另一种为短耙。

长耙捞渣量大，短耙捞耙干净彻底。

(6)本机设电器过载保护装置，当机械发生故障或超负荷时会自动停机并发出报警，该系统动作灵敏可靠。

2、工作原理齿耙固定于链条上，链条沿导轨运行，齿耙从栅条的后部下行，从底部运行至栅条前部，从下向上地将被栅条拦住的漂浮物顺着挡板捞至卸渣口处，卸入栅渣车中。

控制系统实行全自动控制，可根据时间自动起、停，发生过扭矩会及时报警并立即自动停机。

在无人看管下照样进行工作。

三、主要零部件材质四、电器控制系统格栅的开停由时间继电器或液位差控制开停，现场设有手动控制开关，控制箱配套有以下功能：电机保护空气开关、接触器、热继电器、起停控制按钮、起停指示灯、转换开关、紧急停车按钮、故障报警指示灯，并预留有PLC控制接口。

（1）控制箱防护等级IP55，户外型，用于设备的配电和运行控制。

（2）控制箱设有短路、过电流、欠电压、过载保护装置。

（3）控制箱远程控制必须满足电气接口的要求。

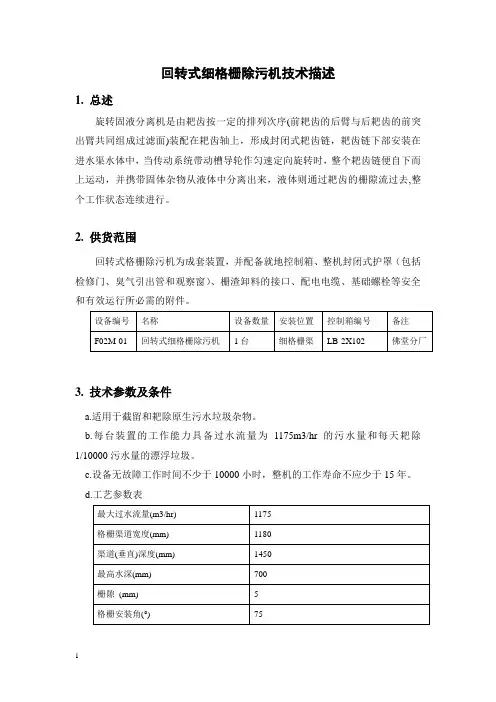

回转式细格栅除污机技术描述1. 总述旋转固液分离机是由耙齿按一定的排列次序(前耙齿的后臂与后耙齿的前突出臂共同组成过滤面)装配在耙齿轴上，形成封闭式耙齿链，耙齿链下部安装在进水渠水体中，当传动系统带动槽导轮作匀速定向旋转时，整个耙齿链便自下而上运动，并携带固体杂物从液体中分离出来，液体则通过耙齿的栅隙流过去,整个工作状态连续进行。

2. 供货范围回转式格栅除污机为成套装置，并配备就地控制箱、整机封闭式护罩（包括检修门、臭气引出管和观察窗）、栅渣卸料的接口、配电电缆、基础螺栓等安全和有效运行所必需的附件。

3. 技术参数及条件a.适用于截留和耙除原生污水垃圾杂物。

b.每台装置的工作能力具备过水流量为1175m3/hr的污水量和每天耙除1/10000污水量的漂浮垃圾。

c.设备无故障工作时间不少于10000小时，整机的工作寿命不应少于15年。

d.工艺参数表e．回转式细格栅除污机的布置形式和基本配置按招标图土建尺寸要求。

4. 设备材质5. 设计与结构a.回转式细格栅除污机采用耙栅循环移动形除污机，牵引链与耙栅组合为一体，进行循环回转，以整个渠道的宽度截流，提升和卸出栅渣物。

b.在耙栅内外侧水位差达1m的条件下，具有足够的强度和刚度，不会造成连接轴的弯曲或影响耙栅平稳移动或脱链。

c.除污机能每日24小时连续运转。

d.驱动电机为F级绝缘，B级温升，380V、3P、50Hz，防护等级IP65。

齿轮减速机设过力矩保护设施，所有齿轮设计符合ISO或等同标准，服务系数≥1.6，齿轮材料采用S16MnCr或更好，齿面淬火渗碳处理HRC58~62，轴承额定工作寿命大于（L10）100000小时。

电机采用SEW品牌，齿轮减速箱为SEW专用齿轮箱。

e.牵引链采用机械方式拉紧，牵引链采用板式链，链节的破断强度不小于250KN。

f.卸料后的回程耙栅不会粘附污物。

g.机架和土建渠道的间隙由橡胶挡板封水。

h.除污机各油脂润滑点，采用手动加脂泵集中注油脂的方式，油脂管采用不锈钢管或铜管。

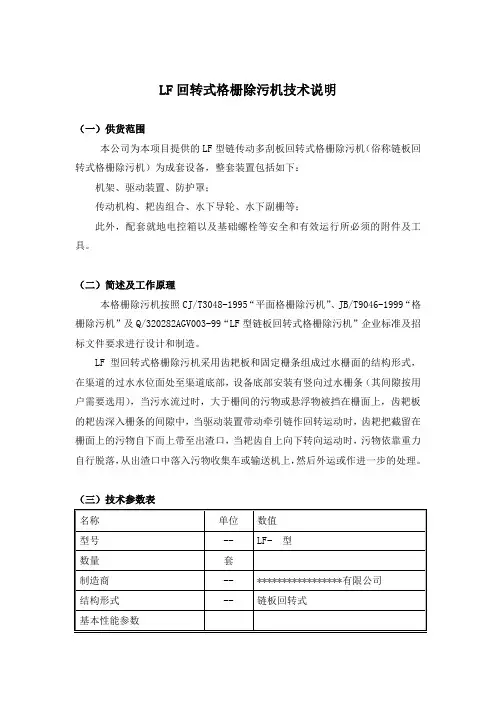

LF回转式格栅除污机技术说明（一）供货范围本公司为本项目提供的LF型链传动多刮板回转式格栅除污机（俗称链板回转式格栅除污机）为成套设备，整套装置包括如下：机架、驱动装置、防护罩；传动机构、耙齿组合、水下导轮、水下副栅等；此外，配套就地电控箱以及基础螺栓等安全和有效运行所必须的附件及工具。

（二）简述及工作原理本格栅除污机按照CJ/T3048-1995“平面格栅除污机”、JB/T9046-1999“格栅除污机”及Q/320282AGV003-99“LF型链板回转式格栅除污机”企业标准及招标文件要求进行设计和制造。

LF型回转式格栅除污机采用齿耙板和固定栅条组成过水栅面的结构形式，在渠道的过水水位面处至渠道底部，设备底部安装有竖向过水栅条（其间隙按用户需要选用），当污水流过时，大于栅间的污物或悬浮物被挡在栅面上，齿耙板的耙齿深入栅条的间隙中，当驱动装置带动牵引链作回转运动时，齿耙把截留在栅面上的污物自下而上带至出渣口，当耙齿自上向下转向运动时，污物依靠重力自行脱落，从出渣口中落入污物收集车或输送机上，然后外运或作进一步的处理。

（三）技术参数表LF型回转式格栅除污清污机主要由机架、驱动装置、水下栅面、牵引链（环链）、链轮及传动轴、导向装置等部件组成。

1．机架机架主要由两墙板、横撑、斜撑等组成，其材质均为水下不锈钢，水上碳钢环氧防腐；设备机架设计时采用板式框架结构，两墙板间由支撑槽钢焊接而成，内侧设置角钢组成的链条盒，形成一个钢性支架结构；其断面尺寸足够满足最大工作截荷的要求，以保证在最不利情况下，前后水位差很大时（≥1m），不会造成机架结构件变形。

机架的两侧与格栅井之间留有间隙，一般为50mm，为了有效地防止污水中较大的悬浮固体通过，在机架两侧的固定有橡胶封板。

导轨表面光滑平整，整体焊接在两墙板的内侧，是滚轮运行的轨道。

2．驱动装置驱动装置包括电机、减速机、传动链条、链轮；电机采用异步感应电机，它采用国茂国泰公司生产的摆线针轮式减速机，它具有传动效率高，噪声低，运行平稳可靠等特点。

可编辑修改精选全文完整版适用于污水处理厂、自来水厂、雨水泵站等进水渠道（井），拦截水中的漂浮物，保证水泵和后续工作正常运行。

特点由于回转式格栅除污机的栅条放置在牵引链的中间位置，改变了齿耙在清捞过程中的运动方向，齿耙作栅前向上、栅后向下的循环回转运动，避免把硬物带入底部而将齿耙及牵引链卡死；在减速机输出轴端的链轮盘上安装了过载保护安全装置，以避免因意外原因过载而损坏设备；由于格栅除污机回转链配带多个除污齿耙，使得除污效率高，清污彻底。

结构简单、运行可靠、安装维护方便，可实现自动化运行。

型号意义设备宽度（mm）构造及工作过程如图所示，GH型格栅除污机主要由驱动装置、机架、栅条、托渣板、牵引链、齿耙组成。

在电动机的驱动下，通过减速机及传动链，带动齿耙牵引链作回转运动，固定在牵引链上的除污齿耙在牵引链带动下，在栅后向下运行到栅条底部，经过光轮后翻转到栅前迎水面的位置并插入固定栅条的间隙中上行，把栅前拦截的污物提升带出水面，并随着牵引链的运动到出渣口处自动翻转，污物自卸到格栅后的输送机或渣桶内，完成除污过程，液体则通过栅条的间隙流过，整个工作状态连续循环进行。

安装及外形尺寸图（见附图1）安装及调试安装前准备1.首先组织安装人员熟悉安装图中的结构、作用和特点，并了解设备有关知识。

2.设备开箱应由专人负责，开箱后，应按照箱单检查设备零部件是否完整，有无损坏。

必要时进行检修，清洗和涂油，然后放整齐并用油布或塑料布盖好。

3.按施工基础图及安装图核对基础标高及基础预埋件位置尺寸，其误差应在允许范围内。

安装将整机吊入渠道内，放正位置，保证主轴水平度、机架与渠两侧间隙均等及水封橡胶板密封可靠，即可用膨胀螺栓固定在基础上或将机架垫板焊固在基础预埋钢板上（视基础条件而定）。

试运行1.开机前应对设备进行全面的检查和注油。

检查各紧固件不得有松动现象；调整传动链及齿耙牵引链的松紧度；检测减速箱油位，如无油或不足应加注润滑油。

集体加注方式及油品牌详见《减速机使用说明书》。

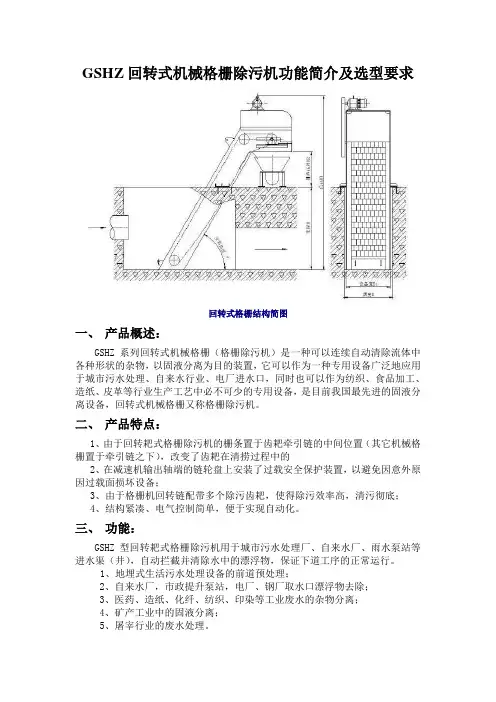

GSHZ回转式机械格栅除污机功能简介及选型要求回转式格栅结构简图一、产品概述：GSHZ系列回转式机械格栅（格栅除污机）是一种可以连续自动清除流体中各种形状的杂物，以固液分离为目的装置，它可以作为一种专用设备广泛地应用于城市污水处理、自来水行业、电厂进水口，同时也可以作为纺织、食品加工、造纸、皮革等行业生产工艺中必不可少的专用设备，是目前我国最先进的固液分离设备，回转式机械格栅又称格栅除污机。

二、产品特点：1、由于回转耙式格栅除污机的栅条置于齿耙牵引链的中间位置（其它机械格栅置于牵引链之下），改变了齿耙在清捞过程中的2、在减速机输出轴端的链轮盘上安装了过载安全保护装置，以避免因意外原因过载面损坏设备；3、由于格栅机回转链配带多个除污齿耙，使得除污效率高，清污彻底；4、结构紧凑、电气控制简单，便于实现自动化。

三、功能：GSHZ型回转耙式格栅除污机用于城市污水处理厂、自来水厂、雨水泵站等进水渠（井），自动拦截并清除水中的漂浮物，保证下道工序的正常运行。

1、地埋式生活污水处理设备的前道预处理；2、自来水厂，市政提升泵站，电厂、钢厂取水口漂浮物去除；3、医药、造纸、化纤、纺织、印染等工业废水的杂物分离；4、矿产工业中的固液分离；5、屠宰行业的废水处理。

四、工作原理：该设备是由 ABS 工程塑料、尼龙或不锈钢制成的特殊形耙齿，按一定的排列次序装在耙齿轴上形成封闭式耙齿链，其下部装在进水渠水中。

当传动系统带动链轮作匀速定向旋转时，整个耙齿链便自上而下运动，并携带固体杂物从液体中分离出来，流体通过耙齿间隙流出去，整个工作状态连续进行。

由于耙齿的特殊结构形状，使耙齿链携带杂物到达上端反向运动时，前后耙间产生相对自清运动，促使杂物依靠重力脱落，设备后面可设置旋转的清污刷，进一步除净滞留在耙齿污物，如需要定货时需注明。

五、产品技术参数与选型：1．设备和耙齿规格设备规格按机宽尺寸分GSLY300-3600型。

机宽超过1800mm，则做成并联机。

反捞式格栅除污机 Prepared on 24 November 2020RFHG回转机械格栅除污机技术说明一、主要技术参数回转机械格栅除污机由架体、链轮、牵引链、传动系统、齿耙组合A、齿耙组合B、水下导轮组合、水下副栅、栅条等部件组成。

1、主要结构(1) 格栅本体呈整体式结构，在厂内专用平台上组装、调试，空机试运行8小时方可出厂，确保组装质量，也大大简化了现场安装工作量。

结构设计满足格栅前后水位差1M的工况下设备不会产生弯曲、损害和变形。

机架侧板为10mm厚的钢板，侧板间由钢板折弯成的槽钢焊接连接。

(2) 本机在主栅条前加上一道活动的副栅，活动副栅的间距与主栅条一致，活动副栅的栅渣由长耙齿捞取，有效防止污水中的栅渣从栅条底部串过和底部的污物的积滞。

(3) 链条采用特制的宽链板不锈钢链条，链条的安全系数不小于6，并设有链轮张紧调节装置。

在链槽中运转时，不需增加其他阻渣装置，即可有效防止栅渣缠入链槽，避免了卡阻现象。

(4) 传动机构安装于机架顶部，采用卧式摆线针轮减速机，设过扭矩保护装置（剪切销），可有效防止因超负荷对电机减速机造成损伤。

并配置防护罩，拆装方便，外形精巧美观。

(5) 除污耙齿采用两种形式，一种为长耙，另一种为短耙。

长耙捞渣量大，短耙捞耙干净彻底。

(6)本机设电器过载保护装置，当机械发生故障或超负荷时会自动停机并发出报警，该系统动作灵敏可靠。

2、工作原理齿耙固定于链条上，链条沿导轨运行，齿耙从栅条的后部下行，从底部运行至栅条前部，从下向上地将被栅条拦住的漂浮物顺着挡板捞至卸渣口处，卸入栅渣车中。

控制系统实行全自动控制，可根据时间自动起、停，发生过扭矩会及时报警并立即自动停机。

在无人看管下照样进行工作。

三、主要零部件材质·架体： 304不锈钢·牵引链： 1Cr18Ni9Ti不锈钢·齿耙组合： 304不锈钢·水下副栅：304不锈钢·栅条：304不锈钢·紧固件：不锈钢四、电器控制系统格栅除污机的操作方式为就地手动点动控制和PLC自动控制二种方式。

回转式细格栅操作使用说明书————————————————————————————————作者：————————————————————————————————日期：回转式细格栅安装使用说明书江苏迈特环保科技有限公司TEL：9FAX：9目录一、产品概述 0二、工作原理 0三、产品型号说明 0四、技术性能参数 (1)五、产品结构与功能 (4)1、设备结构 (4)3、产品功能 (5)4、产品特点 (5)六、电控系统结构与功能 (5)1、电控系统说明 (5)2、选择开关及按钮 (5)3、指示灯 (6)七、运输和储存 (6)八、安装 (6)1、设备安装 (6)2、电气安装 (8)九、调试 (8)1、开机前的准备 (8)2、设备的操作规程 (8)3、操作管理 (9)十、运行 (10)1、常规操作的前提 (10)2、开机前注意事项 (10)3、本机运行 (10)4、运行注意事项 (11)5、紧急措施 (11)6、设备闲置 (11)十一、维护保养 (11)1、主要部件维护 (11)2、润滑 (11)十二、故障处理 (12)十三、安全指导 (13)一、产品概述循环式齿耙清污机主要设在大型取水口、污水及雨水的提升泵站、污水处理厂进水口等处，可连续自动阻拦和清除污水中细小的纤维及悬浮杂物，以确保水泵及其他设备的正常工作。

适用于城市污水、纺织、皮革、食品、造纸、榨糖、酿酒及肉类加工等作为拦污设备。

一般作为污水预处理的第二道（或第二道以后）格栅，常用做细格栅用，小规格最小间隙可达1mm。

当单台宽度较大（B＞1550mm）时，应考虑制作成并联机（即一个驱动装置驱动多组栅面）。

二、工作原理在驱动机构传动下，链轮牵引整个环形格栅组以2m/min左右的速度回转；环形格栅组的下部浸没在过水槽内，栅耙齿携水中杂物沿轨道上行，带出水面；当到达顶部时，因弯轨和链轮的导向作用，使相邻耙齿间产生相互错位推移，把附在栅面上大部分污物外推，污物以自重卸入污物盛器内；另一部分粘、挂在齿上的污物，在回转至链轮下部时，清洗装置作反向旋转刷洗，把栅面污物清除干净。

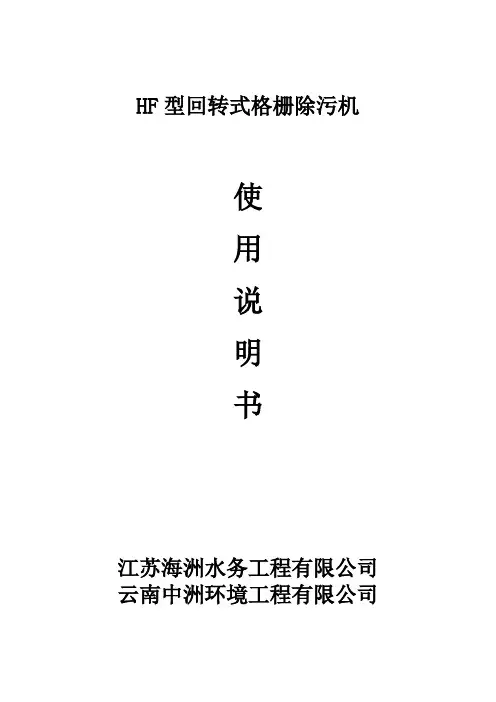

HF型回转式格栅除污机使用说明书江苏海洲水务工程有限公司云南中洲环境工程有限公司前言为了保证设备有效使用，安装、运行前应认真阅读本说明书，设备的运输、安装、运行、维护和检查应当经过正规培训的人员负责。

回转式格栅除污机的配套电动机外壳应接地，电阻值符合国家电气规程，检修时必须断开电源。

如设备故障可能对环境或操作人员造成危险须及时告诉供货商或制造商。

按安全规则的要求，保证人或物体不触及到运动部件，必须检查防护罩是否松动和脱落，构筑物的孔洞应设置防护栏或盖板，以防人员坠落。

本设备应由技术熟练的人员进行安装和操作运行，制造商不承担由非专业人员参与而发生事故的责任。

如有疑问，请即与本公司驻当地办事处联系。

1、用途HF型回转式格栅除污机（又称固液分离机）广泛应用于城市污水处理厂、自来水厂、泵站、电厂等进水渠（井），连续自动拦截并清除水中的漂浮物，保证水泵和后续工序正常运行；也可用于纺织、印染、屠宰、造纸、制革、酿酒、制糖和食品加工等行业废水处理的固液分离。

2、构造及工作过程该设备由电动机、摆线针轮减速机、机架、链轮、导向轮、耙齿链及牵引链等组成。

由于ABS工程塑料、尼龙或不锈钢制成的特殊形状耙齿按照一定的排列次序装配在轴上形成封闭式耙齿链，其下部安装在进水渠中，在电机减速机的驱动下，传动系统带动链轮作匀速定向旋转时，整个耙齿链便自下而上运动，将栅前拦截的污物提升带出水面，并随着整个耙齿链的运动到出渣口处自动翻转，污物从出渣口处落入输送机或垃圾箱中，完成除污过程。

液体则通过耙齿的间隙流过，整个工作状态是连续进行的。

由于耙齿的特殊结构形状，使耙齿链携带杂物到上端作反向翻转运动时，前、后排耙齿之间产生相对自清运动，使杂物依靠重力脱落，特殊指明时，也可在设备后面设置一对旋转的胶板，以保证当耙齿运动到该位置时，都能彻底的刷净耙齿上遗留的余渣。

3、特点1）结构紧凑、电气控制简单、便于实现自动化控制；2）耐腐蚀性好、能耗省、噪音小；3）除污动作连续、排渣干净、分离效率高。

回转式格栅机技术描述1.1总述格栅机是为了去除污水中较大的漂浮物，并拦截杂物以保证污水提升系统的正常运行。

本技术规范中定义的每套格栅除污机为一套完整的设备，成套的配备安全、有效及可靠运行所需的附件，以保证系统安全、有效、可靠运行。

成套设备组成包括：驱动装置（电机、减速机）、链条、齿耙、回转轴、链轮、导轮、支撑架体、清渣机构、所有联结附件、地脚螺栓、必要的备品备件及专用工具；1.2资料提交供方应提交下列资料但不限于以下内容：（1）设备的详图及说明，表明所有的安装尺寸及材料；（2）详细说明设备的性能；（3）安装、维修、运行手册；（4）制造及质量保证设施；（5）部件表（包括材料规格及保护镀层）；（6）安装方法的详细描述及安装精度规定；（7）试运转前的调试及检测要求；（8）格栅控制箱的接线图及控制原理图；（9）设备各部分的重量；1.3结构回转式栅除污机包括机架、驱动变速系统、传动导轮、以及绕其转动的封闭式回转牵引链，齿耙和栅条。

在电机减速器的驱动下，回转牵引链由下向上作回转运动，当牵引链上的齿耙运转到栅条的迎水面时，耙齿即插入栅条的缝隙中作清捞动作，将栅条上所截留的杂物刮落耙中。

由于齿耙设计成双齿齿耙，双齿间呈一夹角，这样当一齿插入栅条的缝隙中清捞时，另一齿则与其形成包围之势将固体杂物包围住，不让其脱漏，清除效率高且彻底。

当齿耙运转到机器上部时，耙齿翻转，杂物靠自重自行脱落容器中或输送机上，把杂物送走。

1.6润滑系统链轮与轮轴间应设有活动衬套，该衬套可由聚乙烯或不锈钢材料制作，采用聚乙烯衬套可为注水润滑，当使用不锈钢衬套则需要采用集中供给油脂的方式，包括手动油脂泵、分配阀、耐压胶管等。

☆1.5设备防腐链轮与轮轴间应设有活动衬套，该衬套可由聚乙烯或不锈钢材料制作，采用聚乙烯衬套可为注水润滑，当使用不锈钢衬套则需要采用集中供给油脂的方式，包括手动油脂泵、分配阀、耐压胶管等。

☆1.6主要材料水下部分：SS304，水上部分碳钢，具体：框架部件：Q235耙齿：不锈钢SS304耙齿轴：不锈钢SS304连接件：不锈钢SS304传动链条：不锈钢SS304导轨：不锈钢SS304螺栓等紧固件不锈钢SS304。

回转式格栅使用说明书目录一、主要用途与适用范围 (2)二、主要结构及特点 (2)三、安装示意图 (3)四、主要技术参数 (3)五、操作与维护 (4)回转式格栅使用说明书尊敬的用户：感谢您选择水精灵产品，使用前请仔细阅读本说明书。

一、主要用途与适用范围格栅除污机主要是清除污水中的粗大漂浮物，如杂草、木条、垃圾、纤维、橡塑物等。

该格栅适用与取水构筑物的进水口处，如：给排水泵站、污水及雨水提升泵站、污水处理厂、水质净化厂等，以保护水泵叶轮，减轻后续工序的处理负荷。

二、主要结构及特点该机主要由下列部件组成：机架、驱动装置、动力装置、链轮、齿耙、电气控制箱等组成。

该机栅的回转循环、捞渣、除污为全自动控制，残留污物少，工作效率高，该机具有机械电气双重过载保护装置，工作安全，稳定可靠，机栅的水下部分和传动部分全部采用优质不锈钢制成，防腐能力高，使用寿命20-30年。

该机结构紧凑，体积小，占地面积小，安装方便，土建费用低，是目前国内外实用、价廉、可靠、美观的一种机型。

动力装置采用摆线针轮减速机，结构紧凑，装卸较为方便。

驱动装置，由动力装置传来的动力，经驱动轴、链轮、链条等传动件，带动齿耙作连续的清污运动。

工作时，由固定在回转链上的清污齿耙在驱动装置的带动下，将水下齿耙截留的污物捞上，齿耙依靠机两侧同步链轮在链条带动下回转运行至机体上部，污物在自重的作用下落下，再由垃圾运输车运走。

三、安装示意图四、主要技术参数安装角度（°）：60°～80°栅条间隙（㎜）：5～100链条节距（㎜）：100电机功率（kW）：0.55～3运动速度（m/min）： 2.5过栅流速（m/s）：0.8～1.0格栅宽度（mm）：600、800、1000、1200、1400、1600、1800、2000、22002400、2600、2800、3000设备地面高（mm）：≤2450排渣高度（mm）：600～1200水槽宽度（mm）：格栅宽度+100五、操作与维护操作：启动运转时，首先将电控箱电源开关置于“开”的位置，齿耙便可通过手动或自动控制进行运行。

HF型回转式格栅除污机使用说明书江苏海洲水务工程有限公司云南中洲环境工程有限公司前言为了保证设备有效使用，安装、运行前应认真阅读本说明书，设备的运输、安装、运行、维护和检查应当经过正规培训的人员负责。

回转式格栅除污机的配套电动机外壳应接地，电阻值符合国家电气规程，检修时必须断开电源。

如设备故障可能对环境或操作人员造成危险须及时告诉供货商或制造商。

按安全规则的要求，保证人或物体不触及到运动部件，必须检查防护罩是否松动和脱落，构筑物的孔洞应设置防护栏或盖板，以防人员坠落。

本设备应由技术熟练的人员进行安装和操作运行，制造商不承担由非专业人员参与而发生事故的责任。

如有疑问，请即与本公司驻当地办事处联系。

1、用途HF型回转式格栅除污机（又称固液分离机）广泛应用于城市污水处理厂、自来水厂、泵站、电厂等进水渠（井），连续自动拦截并清除水中的漂浮物，保证水泵和后续工序正常运行；也可用于纺织、印染、屠宰、造纸、制革、酿酒、制糖和食品加工等行业废水处理的固液分离。

2、构造及工作过程该设备由电动机、摆线针轮减速机、机架、链轮、导向轮、耙齿链及牵引链等组成。

由于ABS工程塑料、尼龙或不锈钢制成的特殊形状耙齿按照一定的排列次序装配在轴上形成封闭式耙齿链，其下部安装在进水渠中，在电机减速机的驱动下，传动系统带动链轮作匀速定向旋转时，整个耙齿链便自下而上运动，将栅前拦截的污物提升带出水面，并随着整个耙齿链的运动到出渣口处自动翻转，污物从出渣口处落入输送机或垃圾箱中，完成除污过程。

液体则通过耙齿的间隙流过，整个工作状态是连续进行的。

由于耙齿的特殊结构形状，使耙齿链携带杂物到上端作反向翻转运动时，前、后排耙齿之间产生相对自清运动，使杂物依靠重力脱落，特殊指明时，也可在设备后面设置一对旋转的胶板，以保证当耙齿运动到该位置时，都能彻底的刷净耙齿上遗留的余渣。

3、特点1）结构紧凑、电气控制简单、便于实现自动化控制；2）耐腐蚀性好、能耗省、噪音小；3）除污动作连续、排渣干净、分离效率高。

L F型链板回转式格栅除污机安装、维护、操作使用手册地址（ADD）：*************邮编（PQ）： ***************电话（TEL）：**************传真（FAX）：**************电邮（E-mail）：**************LF型链板回转式格栅除污机使用说明书一、概述：LF型链板回转式格栅除污机，适用于城市污水处理中各类雨、污泵站、提升泵站的进水口处用来拦截、清除垃圾和各种漂浮物，从而有效保护水泵叶轮，减少后续工序的处理负荷，是较理想的预处理设备之一。

二、设备结构特点及工作原理：LF型链板回转式格栅除污机主要由机架、动力装置、链传动刮板、栅条、胸墙板、卸料口、清污装置等机构组成，设备结构简图见图一。

本机采用双摆线针轮减速器作为驱动装置，带动链轮、导轮及耙齿板作回转运动，按沟深的不同，板式链上按每1.5~2m间距设置一块耙齿板，当耙齿板从设备底部由下向上运动时，耙齿板上的耙齿沿设备下部的栅条向上部的胸墙板运行，把水中的垃圾和悬浮物运送到卸料口，垃圾依靠重力和清污装置从卸料口处进入输送或压榨装置，此时耙齿板从设备后部从上向下一直到设备底部，进入下一轮循环，水从格栅中流过，而污物则不断的从水中分离出来。

设备设有机械剪切销和过电流安全保护装置，当设备过力矩或意外故障时，会自动停止并报警。

为了保护设备底部的回转导轮和耙齿板回转空间不被阻塞，在设备底部安装了安全栅条，万一有较大石块进入沟槽底部时被阻塞在耙齿板回转空间外，而不影响设备的正常运转。

在安全栅条上水平面安装了一块只能单向活动的保护板，以防止垃圾或污物从上面跌入耙齿板回转空间中。

电器控制可自动或手动，连续工作或定时工作，并留有微机控制接口。

本说明书仅提供单台设备电器控制原理图，需要时可提供二台或多台设备用一个控制箱的原理图。

设备一般采用碳钢或不锈钢材料制造，用户可根据需要在订货时选用。

三、设备的主要性能参数：（见表一）四、设备外形尺寸及安装基础图（见图二）五、安装、调试、使用和维护保养：1、安装人员应先检查地脚螺孔尺寸及预埋件情况，设备主要尺寸是否符合订货要求，无误后才能开始进场安装。

GH回转式清污机技术说明、概述该机适用于给水排水泵站，污水及雨水提升泵站、污水处理厂、水质净化厂、各类工矿企业的废水处理工程。

用于清除水中的粗大漂浮物二、工作条件及工艺技术参数三、主要技术参数四、制造和检验执行的产品质量标准我公司所在的装置和设备的供货和工艺实施均遵守国际标准化组织（ISO）所颁布的标准规范。

我公司已通过ISO9001认证。

所有投标供货的产品将严格按照此标准实行执行标准：（但不局限于以下内容）ISO9001质量体系标准CJ/T3048-1995 平面格栅除污机格栅除污机HCRJ-009-1999采用标准：（不局限于以下内容）水处理设备制造技术条件 公差配合未注公差尺寸的极限偏差 产品检验通用技术要求 不锈钢 不锈钢焊条切削加工件通用技术条件 铸件通用技术条件 起重机械安全规程 电控设备电机外壳防护 严酷条件下户外场所电气设施一般防护要求（GB9089 建筑机械与设备建筑机械焊接通用技术条件 城镇建设和建筑工业产品编制规则 包装储运图标标志 标牌机电产品包装通用技术条件 钢结构工程施工及验收规范 五、主要零部件材质表(JB2932) (GB1804(JB/ZQ4000.1-86) (GB1220-84 (GB983-85 (JB/ZQ4000.2-86) (JB/ZQ4000.5-86) (GB6067 (GB4720 (GB4942.1-85)(JG/T5011) (JJ12.3) (CJ/T3035) (GB191(GB/T13306-1991) (GB/T13306-1992) (GB4979-85六、供货范围本公司所提供的该设备是完整的最终产品，内容包括：1、装配完整的格栅机（包括侧边支架、齿耙、齿耙轴、牵引链条、导向轮、张紧调节装置、主动轴、密封橡胶板和排污卸料板等）。

2、带有电机的驱动减速机（包括主动齿轮及传动链等）。

3、就地控制箱。

4、所有安装、调试、运行所需的附件及紧固件等。
