南方GPSADJ静态数据处理与精度评估

南方GPSADJ静态数据处理按上述流程分：【任务一】GPSADJ静态数据处理与【任务二】基线详细解算。
坐标解算的评定图4-1 南方GPSADJ静态数据处理流程
任务一：南方GPSADJ静态数据处理
• 任务目的
（1）掌握南方GPSADJ静态数据处理操作步骤与流程；（2）掌握南方GPSADJ基线解算的详细步骤。
任务考核（1）填写南方GPSADJ数据处理流程图。
南方GPSADJ静态数据处理
图4-37 南方GPSADJ静态数据处理流程
（2）找出方差比小的同步观测边并填写下表。
表4-1 同步观测边检核
同步观测边
基线方差比（ratio＜3）
均方差（rms）
注：一般来说，基线在10公里以内，基线方差比大于3.0，可认为是符合等级网的测量要求。如果仅作为加密控制，或者要求较低的情况下亦可以相对放宽条件，如方差比大于2.0。
任务一：南方GPSADJ静态数据处理
不合格基线解算操作：GPSADJ软件界面，点击【基线解算】，选择【静态基线处理设置】
。→进入“基线解算设置”界面，勾选【不合格基线】，设置相关项目，点击【确定】（图4-15）。→点击【基线解算】，选择【重解不合格基线】（图4-16）。
图4-15 基线解算设置（不合格基线）
图4-11 基线全部解算
任务一：南方GPSADJ静态数据处理
说明：基线解算后，方差比超限或中误差超限的不合格基线，会在相应数值前会出现红色叉。
图4-12 基线正在解算
图4-13 基线解算完毕
任务一：南方GPSADJ静态数据处理
图4-14 基线解算完毕（网图显示）说明：基线解算后，颜色已由原来的绿色变成红色或灰色，基线双差固定解方差比大于设定值的基线变红，小于方差比的基线颜色变灰色，灰色基线方差比过低时，可以进行重解

GPSRTK测量及数据处理ppt课件

2）、特点：同步图形扩展式的布网形式具有扩展速度快，图形强度较高，且作业方法简单的优点。同步图形扩展式是布设GPS网最常用的一种布网形式。也是我们需要重点掌握的一种布网形式。
3）、作业方式：主要以下几种式：点连式、边连式、网连式、混连式。
22
（1）点连式：
观测作业方式所谓点连式就是在观测作业时，相邻的同步图形间只通过一个公共点相连。这样，当有3台仪器共同作业时，每观测一个时段，就可以测得2个新点，当这些仪器观测观测了n个时段后，就可以最多测得2n个新点。
7
一）、选点： • 为保证对卫星的连续跟踪观测和卫星信号的质
量，要求测站上空应尽可能的开阔，在10~15 高度角以上不能有成片的障碍物。 • 为减少各种电磁波对GPS卫星信号的干扰，在测站周围约200m的范围内不能有强电磁波干扰源，如大功率无线电发射设施、高压输电线等。 • 为避免或减少多路径效应的发生，测站应远离对电磁波信号反射强烈的地形、地物，如高层建筑、成片水域等。 • 为便于观测作业和今后的应用，测站应选在交通便利，上点方便的地方。 • 测站应选择在易于保存的地方
没有多余基线
多余1条
16
（三）、GPS基线向量网的布网形式
GPS网常用的布网形式有以下几种：跟踪站式、会战式、多基准站式、同步图形扩展式、单基准站式 1、跟踪站式： 1）、布网形式：若干台接收机长期固定安放在测站上，进行常年、不间断的观测，即一年观测365天，一天观测24小时，这种观测方式很象是跟踪站，因此，这种布网形式被称为跟踪站式。 2）、特点：采用跟踪站式的布网形式布设GPS网时，接收机在各个测站上进行了不间断的连续观测，观测时间长、数据量大，而且在处理采用这种方式所采集的数据时，一般采用精密星历，因此，采用此种形式布设的GPS网具有很高的精度和框架基准特性。

南方测绘仪器有限公司南方数码GPS产品部产品培训-PPT课件

2
1 为什么要向您推荐 GPS
GPS测量与经典测量方法的对比：
不需要相互通视观测作业不受天气条件的影响网的质量与点位的分布情况无关能达到大地测量所需要的精度水平白天和夜间均可作业经济效益显著
2019/3/7 南方测绘仪器有限公司 3
1 为什么要向您推荐 GPS
GPS测量与经典测量方法的对比：
致力测绘数字化

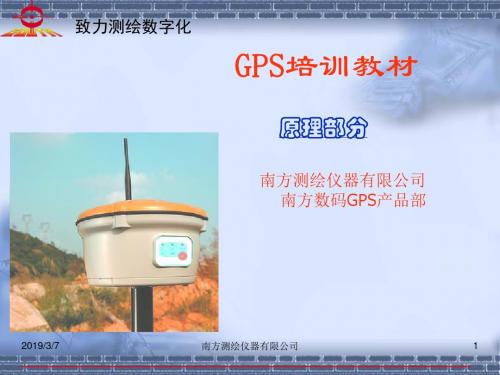

GPS培训教材
