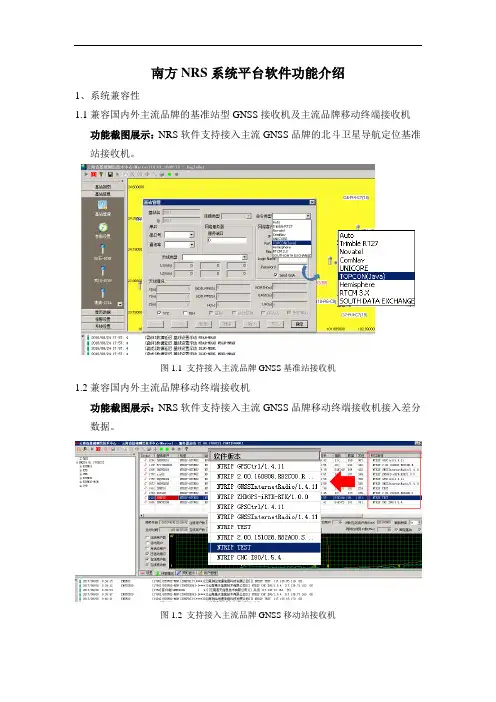

南方NRS系统平台软件功能介绍1、系统兼容性1.1兼容国内外主流品牌的基准站型GNSS接收机及主流品牌移动终端接收机功能截图展示：NRS软件支持接入主流GNSS品牌的北斗卫星导航定位基准站接收机。
图1.1 支持接入主流品牌GNSS基准站接收机1.2兼容国内外主流品牌移动终端接收机功能截图展示：NRS软件支持接入主流GNSS品牌移动终端接收机接入差分数据。
图1.2 支持接入主流品牌GNSS移动站接收机2、运算能力2.1NRS系统软件具备GPS、GLONASS和BDS数据的联合解算能力，并支持GALILEO系统；具备单BDS系统、单GPS系统解算能力；具备联合发布GPS、GLONASSS、BDS差分数据；分布单独播发GPS、BDS（B1\B2\B3全频段）差分数据能力。
功能截图展示：NRS系列软件具备GPS、GLONASS和BDS数据的联合解算能力，支持GALILEO系统；具备单BDS系统、单GPS系统解算能力；具备联合发布GPS、GLONASSS、BDS差分数据；分布单独播发GPS、BDS差分数据能力。
图2.1 卫星跟踪状况图注：其中G代表GPS，R代表GLONASS，E代表GALILEO，C代表BDS（北斗）图2.2 基线解算情况注：三角形G5-R5-E3-C9为网内解算后可用卫星数其中G代表GPS，R代表GLONASS，E 代表GALILEO，C代表BDS（北斗）图2.3 三星解算（GPS/GLONASS/BDS卫星可选，自由组合）图2.4 自由组合差分数据包含的卫星系统2.2定时自动解算基站点坐标功能，分析基站稳定性。
功能截图展示：南方NRS系统NET软件具备定时自动解算基准站点坐标功能，并通过CORS运维管理平台展示基站稳定性。
图2.5 基站稳定性分析功能3、预警功能具有邮件、手机短信报警功能，报警信息包括基准站接收机开始或者停止使用内置电池、内置电池电量过低、工作温度过高或者过低、数据传输中断、基站位移变化、基准站接收机更换等内容。

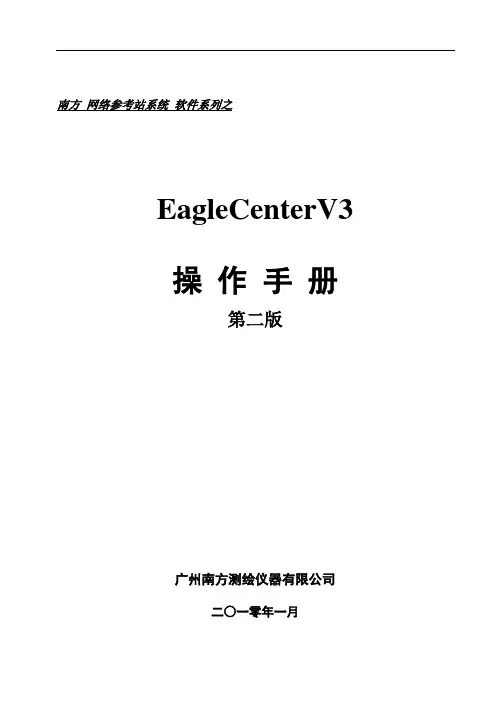

南方网络参考站系统软件系列之EagleCenterV3操作手册第二版广州南方测绘仪器有限公司二○一零年一月关于EagleCenter V3EagleCenterV3为NRS系统软件系列之一，主要为S3,S8使用，兼容工控型CORS主机。
EagleCenterV3主要功能为NRS模式中静态、差分数据的存储及传输，支持S3, S5、S8单基站模式。
EagleCenterV3支持国内外各种型号的GNSS接收机数据接入服务，支持多种差分格式RTCM23(含RTD)/CMR/RTCA/RTCM30等技术特点。
关于本手册使用本手册的用户应该具备的条件：（1）熟悉计算机及Windows的基本操作，（2）具有一定的GNSS基础，对连续运行参考站系统比较熟悉。
目录第一章EagleCenter V3的安装 (4)§1.1 EagleCenterV3的运行环境 (4)§1.1.1 硬件环境 (4)§1.1.2 软件环境 (4)第二章NetS8的使用说明 (5)2.1 NetS8在局域网(或用交叉线网线直连)中的使用说明： (5)2.2 用串口COM3对NetS8设置的使用说明： (13)2.3 远程对NETS8进行升级和下载 (20)2.4 用按键对NetS8设置使用说明： (23)2.5 NetS8在广域网(公网)中的使用说明： (25)2.6 远程对NetS8参数进行修改 (29)第一章EagleCenter V3的安装§1.1 EagleCenterV3的运行环境§1.1.1 硬件环境⏹处理器(CPU)：Pentium（r）Ш或更高版本⏹内存（RAM）：128MB⏹视频：1026x768真彩色⏹硬盘安装：安装100MB⏹定点设备：鼠标、数字化仪或其他设备⏹C D-ROM:任意速度（仅对于安装）§1.1.2 软件环境⏹操作系统：Microsoft Windows NT 4.0 SP 或更高版本●Microsoft Windows 98●Microsoft Windows 2000●Microsoft Windows XP Professional●Microsoft Windows XP Home Edition●Microsoft Windows XP Tablet PC EditionEagleCenterV3操作手册 4第二章NetS8的使用说明2.1 NetS8在局域网(或用交叉线网线直连)中的使用说明：使用前首先确定以下两项：1、在使用电脑设置之前首先关掉电脑的所有防火墙(XP系统防火墙以及杀毒软件的防火墙等)；2、问问网络管理人员路由器是否被设定了MAC过滤程序。
南方极点RTK说明书南方极点RTK（Real-Time Kinematic）是一种高精度全球导航卫星系统（GNSS）定位技术，适用于地理测量、建筑工程、农业、交通运输等领域。
它通过基站和移动终端之间的无线通信实时传输差分数据，以提高定位精度，并能够在现场实时处理和显示。
南方极点RTK系统由三个关键组成部分组成：基站、移动终端和差分数据传输。
基站是一个确定已知坐标的站点，它通过接收卫星信号，计算出差分数据，并将其发送给移动终端。
移动终端使用差分数据来对接收到的卫星信号进行修正，从而实现高精度的位置定位。
差分数据传输则采用无线通信技术，将基站和移动终端之间的数据传输实现实时性。
南方极点RTK系统的主要特点是高度精确和实时性。
它能够实现厘米级的定位精度，远远超过了传统定位技术的精度。
相比于后处理技术，RTK技术实时修正信号，无需等待数据采集完成后再进行处理，大大提高了工作效率。
同时，由于差分数据的及时传输，无线通信可以保证实时性，在移动终端上能够实时显示定位结果。
南方极点RTK系统还具有较好的可靠性和适应性。
它采用多频多系统接收技术，可以同时接收多颗卫星的信号，增加了系统的可靠性和稳定性。
此外，南方极点RTK系统还能适应各种复杂的环境条件，如高楼大厦、山区、林地等，无论是室内、室外，都能够有效工作。
南方极点RTK系统在各个领域有着广泛的应用。
在地理测量中，它可以用于测量地表的高程、坐标、形状等，广泛应用于土地测绘、城市规划等领域。
在建筑工程中，南方极点RTK系统可以用于测量建筑物的高度、位置和结构等信息，提供精准的施工数据。
在农业领域，南方极点RTK系统可以用于精准农业，实现精确的作业定位和施肥、灌溉等操作。
在交通运输中，南方极点RTK系统可以用于车辆导航、交通管理等。
总结来说，南方极点RTK系统是一种高精度的GNSS定位技术，具有高度精确性、实时性、可靠性和适应性。
它在地理测量、建筑工程、农业、交通运输等领域有着广泛的应用前景。

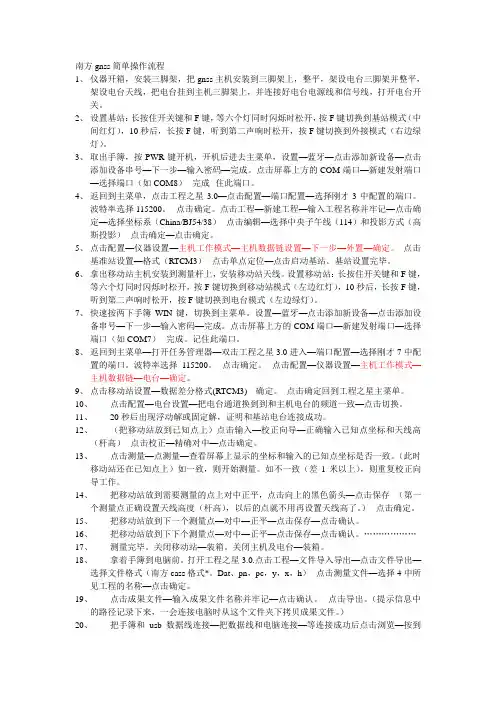

南方gnss简单操作流程1、仪器开箱，安装三脚架，把gnss主机安装到三脚架上，整平，架设电台三脚架并整平，架设电台天线，把电台挂到主机三脚架上，并连接好电台电源线和信号线，打开电台开关。
2、设置基站：长按住开关键和F键，等六个灯同时闪烁时松开，按F键切换到基站模式（中间红灯），10秒后，长按F键，听到第二声响时松开，按F键切换到外接模式（右边绿灯）。
3、取出手簿，按PWR键开机，开机后进去主菜单，设置—蓝牙—点击添加新设备—点击添加设备串号—下一步—输入密码—完成。
点击屏幕上方的COM端口—新建发射端口—选择端口（如COM8）--完成--住此端口。
4、返回到主菜单，点击工程之星3.0—点击配置—端口配置—选择刚才3中配置的端口。
波特率选择115200。
--点击确定。
点击工程—新建工程—输入工程名称并牢记—点击确定—选择坐标系（China/BJ54/38）--点击编辑—选择中央子午线（114）和投影方式（高斯投影）--点击确定—点击确定。
5、点击配置—仪器设置—主机工作模式—主机数据链设置—下一步—外置—确定。
点击基准站设置—格式（RTCM3）--点击单点定位—点击启动基站。
基站设置完毕。
6、拿出移动站主机安装到测量杆上，安装移动站天线。
设置移动站：长按住开关键和F键，等六个灯同时闪烁时松开，按F键切换到移动站模式（左边红灯），10秒后，长按F键，听到第二声响时松开，按F键切换到电台模式（左边绿灯）。
7、快速按两下手簿WIN键，切换到主菜单。
设置—蓝牙—点击添加新设备—点击添加设备串号—下一步—输入密码—完成。
点击屏幕上方的COM端口—新建发射端口—选择端口（如COM7）--完成。
记住此端口。
8、返回到主菜单—打开任务管理器—双击工程之星3.0进入—端口配置—选择刚才7中配置的端口。
波特率选择115200。
--点击确定。
--点击配置—仪器设置—主机工作模式—主机数据链—电台—确定。
9、点击移动站设置—数据差分格式(RTCM3) --确定。

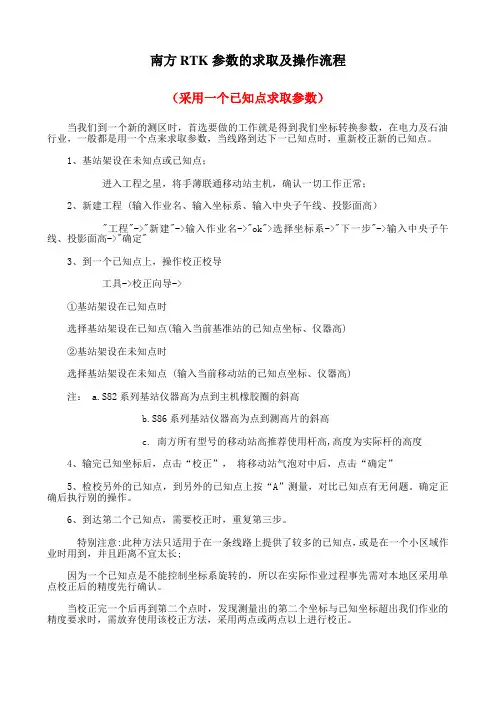

南方RTK参数的求取及操作流程（采用一个已知点求取参数）当我们到一个新的测区时，首选要做的工作就是得到我们坐标转换参数，在电力及石油行业，一般都是用一个点来求取参数，当线路到达下一已知点时，重新校正新的已知点。
1、基站架设在未知点或已知点；进入工程之星，将手薄联通移动站主机，确认一切工作正常；2、新建工程 (输入作业名、输入坐标系、输入中央子午线、投影面高）"工程"->"新建"->输入作业名->"ok">选择坐标系->"下一步"->输入中央子午线、投影面高->"确定"3、到一个已知点上，操作校正校导工具->校正向导->①基站架设在已知点时选择基站架设在已知点(输入当前基准站的已知点坐标、仪器高)②基站架设在未知点时选择基站架设在未知点 (输入当前移动站的已知点坐标、仪器高)注： a.S82系列基站仪器高为点到主机橡胶圈的斜高b.S86系列基站仪器高为点到测高片的斜高c. 南方所有型号的移动站高推荐使用杆高,高度为实际杆的高度4、输完已知坐标后，点击“校正”，将移动站气泡对中后，点击“确定”5、检校另外的已知点，到另外的已知点上按“A”测量，对比已知点有无问题。
确定正确后执行别的操作。
6、到达第二个已知点，需要校正时，重复第三步。
特别注意:此种方法只适用于在一条线路上提供了较多的已知点，或是在一个小区域作业时用到，并且距离不宜太长;因为一个已知点是不能控制坐标系旋转的，所以在实际作业过程事先需对本地区采用单点校正后的精度先行确认。
当校正完一个后再到第二个点时，发现测量出的第二个坐标与已知坐标超出我们作业的精度要求时，需放弃使用该校正方法，采用两点或两点以上进行校正。
南方GPS 产品系列灵锐S82-2019产品手册南方测绘仪器有限公司二○○八年十月目录第一章灵锐S82-2008概述 (3)§1.1关于灵锐S82-2008 (3)§1.2四大特色 (4)§1.3技术特色 (4)第二章灵锐S82-2008主机 (6)§2.1主机外型 (6)§2.2接口 (6)§2.3电池的安装方法 (7)§2.4指示灯和仪器设置 (8)§2.5手薄与蓝牙连接 (13)§2.5.1手簿设置 (13)§2.5.2连接设置 (13)第 1 页§2.6VRS连接 (15)第三章灵锐S82-2008电台 (18)§3.1电台概述 (18)§3.1.1 产品简介 (18)§3.1.2 产品特点 (18)§3.1.3 技术指标 (19)§3.2GDL25电台外型说明 (20)§3.2.1 GDL25电台的面板 (20)§3.2.2 GDL25电台的外型 (21)§3.3GDL25电台使用注意事项 (21)§3.3.1 供电电源 (21)§3.3.2 天线口负载 (22)§3.3.3 电磁环境 (22)§3.3.4 天线选择 (23)§3.3.5 接口电缆 (23)第四章灵锐S82-2008附件介绍 (24)§4.1灵锐S82-2008的仪器箱（包） (24)§4.2电池及充电器 (24)§4.3数据链接收天线及发射天线 (24)§4.4各种传输线及电缆 (24)§4.5其他 (25)第五章操作说明 (26)§5.1基准站和移动站安装 (26)§5.2按键操作说明 (27)§5.3仪器设置 (27)§5.4仪器操作表现 (28)§5.5天线高的量测方法 (28)§5.6作业方法图解 (29)第六章与软件的连接 (30)§6.1数据传输 (30)§6.2在线升级方法(F IRMWARE U PDATE) (30)§6.3S82-2008的注册 (31)附录A 技术参数 (32)附录B 联系方式 (33)附录C 全国销售及服务网络列表 (34)第一章灵锐S82-2019概述§1.1 关于灵锐S82-2019南方测绘公司一直致力于把国际先进的GPS测绘勘测技术与产品普及到国内测量用户手中。

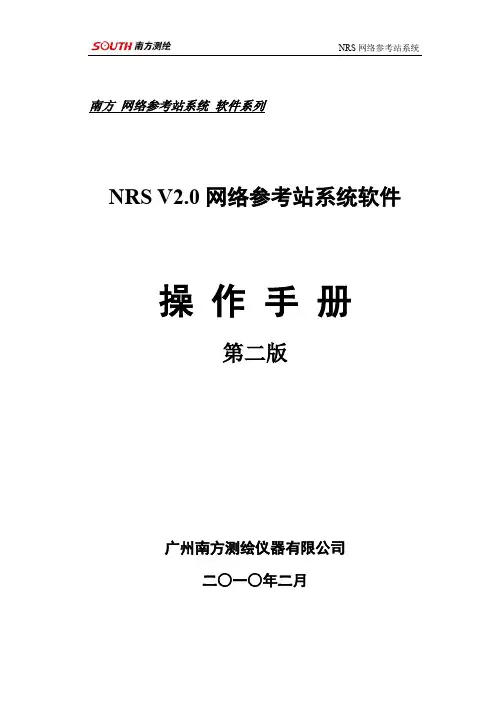

南方网络参考站系统软件系列NRS V2.0网络参考站系统软件操作手册第二版广州南方测绘仪器有限公司二○一○年二月关于NRS V2.0NRS网络参考站系统是广州南方测绘仪器有限公司自主研发的一套能提供网络RTK服务的CORS系统。
作为国内第一套能支持网络RTK服务的商业CORS系统，NRS打破了国外网络RTK技术的长期垄断地位，填补了国内网络CORS系统的空白。
NRS V2.0网络参考站系统软件是由NRS Center基站管理系统、NRS Net数据处理中心和NRS Server用户管理系统三个功能软件组成。
NRS V2.0网络参考站系统软件用于GNSS连续运行参考站系统的运行与管理，主要功能包括：简单灵活的单基站工作模式；使用多基站网络改正模式的综合处理方式使整个控制区域得到整体差分数据改正；采用NRS网络参考站技术的工作模式，提供真正的网络RTK解决方案。
NRS V2.0网络参考站系统软件支持TCP/IP通讯协议，支持国际通用的GNSS差分网络传输协议NTRIP协议，支持国内外各种型号的GNSS 接收机接入服务，支持RTCM23(含RTD)/CMR/RTCA/RTCM30多种差分格式等技术特点。
关于本手册使用本手册的用户应该具备的条件：（1）熟悉计算机及Windows的基本操作，（2）具有一定的GNSS基础，对连续运行参考站系统比较熟悉。
目录第一章 NRS V2.0的安装 (1)§1.1 NRS V2.0的运行环境 (1)§1.1.1 硬件环境 (1)§1.1.2 软件环境 (1)§1.2 NRS V2.0的系统架构 (1)§1.2.1 NRS Center基站管理系统 (2)§1.2.2 NRS Net数据处理中心 (3)§1.2.3 NRS Server用户管理系统 (4)§1.3 NRS V2.0的安装 (5)§1.3.1 NRS Center软件的安装 (5)§1.2.2 NRS Net软件的安装 (6)§1.2.3 NRS Server软件的安装 (8)第二章界面介绍 (9)§2.1 NRS Center软件界面介绍 (9)§2.1.1主界面说明 (9)§2.1.2下拉菜单介绍 (10)§2.1.3工具栏介绍 (23)§2.1.4管理窗口介绍 (24)§2.2 NRS Net 软件界面介绍 (30)§2.2.1 主界面说明 (30)§2.2.2 功能信息和功能状态显示 (30)§2.2.3 工具栏 (38)§2.3 NRS Server 软件界面介绍 (38)§2.4.1 主界面说明 (39)§2.4.2 数据格式 (40)§2.4.3 功能信息 (40)§2.4.4 工具栏 (43)第三章 NRS V2.0软件基本设置操作流程 (45)§3.1 单基站CORS模式的设置与操作 (45)§3.1.1 NRS Center软件的设置 (45)§3.1.2 NRS Server软件设置 (54)§3.2 网络CORS模式的设置与操作 (55)§3.2.1 NRS Center软件的设置 (55)§3.2.2 NRS-Net软件的设置 (64)§3.2.3 NRS Server软件设置 (68)第一章 NRS V2.0的安装§1.1 NRS V2.0的运行环境§1.1.1 硬件环境⏹处理器(CPU)：Pentium（r）Ш或更高版本⏹内存（RAM）：128MB（最少）⏹视频：1026x768真彩色（最低）⏹硬盘安装：安装300MB⏹定点设备：鼠标、数字化仪或其他设备⏹CD-ROM：任意速度（仅对于安装）§1.1.2 软件环境⏹操作系统：Microsoft Windows NT 4.0 SP 或更高版本●Microsoft Windows 98●Microsoft Windows 2000●Microsoft Windows XP Professional●Microsoft Windows XP Home Edition●Microsoft Windows XP Tablet PC Edition●Microsoft Windows 2007⏹浏览器：Microsoft Internet Explorer 6.0或更高版本§1.2 NRS V2.0的系统架构NRS V2.0系统由系统软件和系统硬件组成。
