第六章放大电路中的反馈一、填空题1.在交流放大电路中引用直流反馈的作用是稳定静态工作点。

2.在反馈放大电路中用来判定正、负反馈的常用方法是瞬时极性法。

3.在放大电路中引入反馈后，使净输入减小的反馈叫负反馈，若使净输入增大的反馈叫正反馈。

4.放大电路中引入电压并联负反馈后，放大电路闭环输入电阻将变小，输出电阻将变小。

5.在四种反馈组态中，能够使输出电压稳定，并提高输入电阻的反馈是串联电压负反馈。

6.在四种反馈组态中，能够使输出电压稳定，并降低输入电阻的反馈是并联电压反馈。

7.在四种反馈组态中，能够使输出电流稳定，并降低输入电阻的反馈是并联电流负反馈。

8.在四种反馈组态中，能够使输出电流稳定，并提高输入电阻的反馈是串联电流负反馈。

9.引用负反馈的放大电路，无反馈时增益A、闭环反馈A f与反馈系数F三者的关系是A f=A/（1+AF），反馈深度是|1+AF|，深度负反馈的条件是|1+AF|>>1。

10.︱1+AF︱的值是衡量负反馈程度的一个重要指标，称为反馈深度，其值越大，反馈放大电路的闭环放大倍数越小。

11.若降低放大电路的输出电阻，应当引用电压负反馈，若提高放大电路的输入电阻，应当引用串联负反馈，若两者均满足，应当引用电压串联负反馈。

12.若提高放大电路的输出电阻，应当引用电流负反馈，若降低放大电路的输入电阻，应当引用并联负反馈，若两者均满足，应当引用电流并联负反馈。

13.采用（电压）负反馈，能稳定输出电压；采用（电流）负反馈，能稳定输出电流。

14.采用（串联）负反馈，能提高输入电阻，采用（并联）负反馈，能减小输入电阻。

二、选择题1.直流负反馈是指 C 。

A、存在于RC耦合电路中的负反馈B、放大直流信号时才有的负反馈C、直流通路中的负反馈D、只存在于直接耦合电路中的负反馈2.交流负反馈是指 D 。

A、只存在于阻容耦合电路中的负反馈B、只存在于变压器耦合电路中的负反馈C、放大正弦信号时才有的负反馈D、交流通路中的负反馈3.对于放大电路，所谓开环是指 B 。

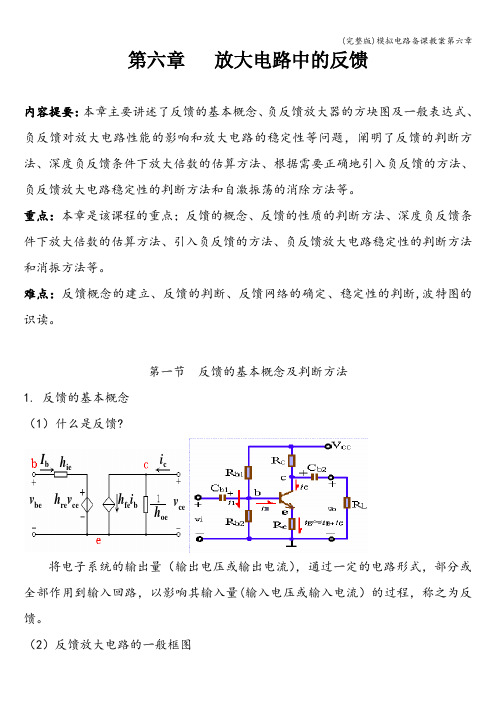

第六章 放大电路中的反馈内容提要：本章主要讲述了反馈的基本概念、负反馈放大器的方块图及一般表达式、负反馈对放大电路性能的影响和放大电路的稳定性等问题，阐明了反馈的判断方法、深度负反馈条件下放大倍数的估算方法、根据需要正确地引入负反馈的方法、负反馈放大电路稳定性的判断方法和自激振荡的消除方法等。

重点：本章是该课程的重点；反馈的概念、反馈的性质的判断方法、深度负反馈条件下放大倍数的估算方法、引入负反馈的方法、负反馈放大电路稳定性的判断方法和消振方法等。

难点：反馈概念的建立、反馈的判断、反馈网络的确定、稳定性的判断,波特图的识读。

第一节 反馈的基本概念及判断方法1. 反馈的基本概念 （1）什么是反馈?h fe i bi c v ceI b v be h re v ceh ie h oe将电子系统的输出量（输出电压或输出电流），通过一定的电路形式，部分或全部作用到输入回路，以影响其输入量(输入电压或输入电流）的过程，称之为反馈。

（2）反馈放大电路的一般框图(3)反馈的基本类型:正反馈与负反馈、交流反馈与直流反馈、 外部反馈与内部反馈。

2. 反馈的判别(1）直流反馈与交流反馈以及有无反馈的判别 直流通路和交流通路中是否存在反馈通路。

（2）反馈极性的判别：瞬时极性法。

使 。

，则为正反馈; 使 ¯，则为负反馈。

例:在下列电路中，是否存在反馈？若存在，是正反馈还是负反馈？是交流反馈还是直流反馈?dX dX fX f X解：存在反馈通路（电阻Re ），所以存在反馈；Re 既存在于交流通路，也存在于直流通路，所以既有交流反馈,也有直流反馈;从图示瞬时极性可以看出,vRe 使vBE 减小，所以为负反馈。

解：交流通路中不存在反馈通路，所以不存在交流反馈。

直流通路中存在反馈通路（反馈电阻R ），所以存在直流反馈；V R 使V D 减小，所以为负反馈.第二节 负反馈放大电路的四种基本组态1. 负反馈放大电路的四种组态A-+v Iv OR LR CV IA-+V OR L RV R V D直流通路交流通路R L -+v Iv OA从输入端看，反馈量与输入量以电压形式叠加，则为串联反馈；反馈量与输入量以电流形式叠加，则为并联反馈.从输出端看，反馈量若取自于输出电压,则为电压反馈；反馈量若取自于输出电流，则为电流反馈。

放大电路中的负反馈教案第一章：放大电路基本概念1.1 放大电路的定义1.2 放大电路的作用1.3 放大电路的分类1.4 放大电路的主要参数第二章：放大电路中的正反馈与负反馈2.1 反馈的概念2.2 正反馈与负反馈的区别2.3 放大电路中的负反馈类型2.4 负反馈在放大电路中的作用第三章：放大电路中的电压反馈和电流反馈3.1 电压反馈的概念与特点3.2 电流反馈的概念与特点3.3 电压反馈与电流反馈在放大电路中的应用3.4 电压反馈与电流反馈的比较第四章：放大电路中的串联负反馈和并联负反馈4.1 串联负反馈的概念与特点4.2 并联负反馈的概念与特点4.3 串联负反馈与并联负反馈在放大电路中的应用4.4 串联负反馈与并联负反馈的比较第五章：放大电路中负反馈的应用实例5.1 负反馈在功率放大器中的应用5.2 负反馈在模拟集成电路中的应用5.3 负反馈在振荡器中的应用5.4 负反馈在其他放大电路中的应用第六章：负反馈在放大电路中的稳定性分析6.1 负反馈对放大电路稳定性的影响6.2 稳定性的判断方法6.3 负反馈增益与稳定性之间的关系6.4 提高放大电路稳定性的措施第七章：负反馈在放大电路中的频率响应7.1 负反馈对放大电路频率响应的影响7.2 频率响应的测试方法7.3 负反馈在低频和高频应用中的不同作用7.4 改善频率响应的策略第八章：负反馈在放大电路中的线性度改善8.1 负反馈对放大电路线性度的影响8.2 非线性误差的来源与影响8.3 负反馈对非线性误差的补偿作用8.4 提高放大电路线性度的方法第九章：负反馈在放大电路中的噪声性能优化9.1 负反馈对放大电路噪声的影响9.2 噪声的来源与特性9.3 负反馈在降低噪声方面的作用9.4 降低放大电路噪声的实践方法第十章：负反馈在现代电子电路中的应用案例分析10.1 负反馈在模拟信号处理中的应用10.2 负反馈在数字信号处理中的应用10.3 负反馈在通信系统中的应用10.4 负反馈在其他电子电路中的应用案例分析重点和难点解析一、放大电路基本概念难点解析：理解放大电路的作用及其在不同电路中的应用。

负反馈放大电路的工作原理
负反馈放大电路是一种常用的电路设计技术，其工作原理可以通过一个简单的模型来解释。

负反馈放大电路由放大器和反馈回路两部分组成，其中反馈回路将输出信号与输入信号进行比较，并通过控制输入信号来调整系统的行为。

这种调整通常是使得系统的输出更加稳定和准确。

在负反馈放大电路中，放大器负责将输入信号进行放大。

这个过程中，输入信号在放大器内部被增加到更大的幅度。

然后，放大器的输出信号会通过反馈回路传回到放大器的输入端，与输入信号进行比较。

反馈回路有两种类型：电压反馈和电流反馈。

电压反馈是指将放大器的输出信号通过被称为反馈电路的元件连接到放大器的输入端。

电流反馈则是将反馈电流传送到放大器的输入端。

负反馈放大电路的工作原理可以从两个方面分析。

首先，反馈回路通过比较输出信号与输入信号之间的差异来产生一个误差信号。

这个误差信号代表了系统的输出与目标输出之间的差距。

反馈回路会根据误差信号的大小和方向来调整放大器的输入信号。

其次，负反馈放大电路通过减小放大器的增益来降低非线性失真。

非线性失真是指放大器在将输入信号放大过程中引入的失真现象。

通过将输出信号与输入信号进行比较，并通过调整输入信号，反馈回路可以减小放大器的增益，从而降低非线性失真。

总体来说，负反馈放大电路的工作原理是通过反馈回路将输出信号与输入信号进行比较，并通过调整输入信号来实现系统的稳定和准确放大。

这种设计技术在各种电子设备中广泛应用，包括音频放大器、功率放大器以及运算放大器等。

放大电路中的负反馈教案第一章：放大电路基本概念1.1 放大电路的定义1.2 放大电路的作用1.3 放大电路的分类1.4 放大电路的主要性能指标第二章：放大电路的基本组成2.1 放大电路的组成部分2.2 放大电路的基本工作原理2.3 放大电路的基本分析方法2.4 放大电路的频率响应第三章：负反馈的基本概念3.1 负反馈的定义3.2 负反馈的作用3.3 负反馈的分类3.4 负反馈的应用第四章：负反馈在放大电路中的应用4.1 负反馈对放大电路性能的影响4.2 负反馈放大电路的稳定性分析4.3 负反馈放大电路的频率响应分析4.4 负反馈放大电路的失真分析第五章：负反馈放大电路的设计与分析5.1 负反馈放大电路的设计原则5.2 负反馈放大电路的设计步骤5.3 负反馈放大电路的分析方法5.4 负反馈放大电路的优化设计第六章：负反馈放大电路的应用实例6.1 音频放大器中的负反馈应用6.2 模拟信号处理中的负反馈应用6.3 无线通信电路中的负反馈应用6.4 电源管理电路中的负反馈应用第七章：负反馈放大电路的稳定性分析7.1 稳定性判据7.2 负反馈放大电路的相位裕度7.3 负反馈放大电路的增益裕度7.4 提高负反馈放大电路稳定性的方法第八章：负反馈放大电路的频率响应分析8.1 频率响应的基本概念8.2 负反馈放大电路的频率响应特性8.3 频率补偿技术8.4 负反馈放大电路的带宽设计第九章：负反馈放大电路的失真分析9.1 失真的基本概念9.2 负反馈放大电路的失真原因9.3 负反馈放大电路的失真分析方法9.4 减小失真的设计策略第十章：负反馈放大电路的测量与测试10.1 测量与测试的基本方法10.2 负反馈放大电路的测试指标10.3 负反馈放大电路的测试电路10.4 负反馈放大电路的测试结果分析与优化重点和难点解析一、放大电路基本概念难点解析：理解放大电路的基本概念，区分不同类型的放大电路及其应用场景。

二、放大电路的基本组成难点解析：掌握放大电路的工作原理，理解放大电路分析方法，特别是频率响应的分析。

第六章反馈放大电路第一节反馈的概念和分类1.反馈的基本概念2.负反馈放大电路的类型1.1反馈的基本概念●基本概念反馈是指把输出电压或输出电流的一部分或全部通过反馈网络，用一定的方式送回到放大电路的输入回路，以影响输入电量的过程。

1.2 反馈的基本类型●反馈的分类：（1）反馈产生的途径：内部反馈和外部反馈。

（2）反馈信号：直流反馈和交流反馈反馈信号中只含有直流分量的称为直流反馈，反馈信号中只含有交流分量的称为交流反馈。

（3）反馈的作用效果：负反馈与正反馈反馈信号X F送回到输入回路与原输入信号X I共同作用后，使净输入信号X ID比没有引入反馈时减小，有X ID=X I-X F,称这种反馈为负反馈；另一种是使净输入信号X ID比没有引入反馈时增加了，有X ID=X I-X F,称这种反馈为正反馈。

反馈极性的判定——瞬时极性法, 步骤：(1) 首先在基本放大器输入端设定一个递增(或递减)的净输入信号,(2) 在上述设定下, 推演出反馈信号的变化极性。

(3) 判定在反馈信号的影响下, 净输入信号的变化极性。

若该极性与前面设定的变化极性相反, 则为负反馈；若相同, 则为正反馈。

（4）反馈的信号取样的方式：电压反馈与电流反馈(a)电压反馈反馈信号是输出电压的一部分或全部，即反馈信号与输出电压成正比，称为电压反馈，(b)电流反馈如果反馈信号是输出电流的一部分或全部，即反馈信号与输出电流成正比，称为电流反馈，。

(c)判断是电压反馈还是电流反馈的方法判断是电压反馈还是电流反馈时，常用“输出短路法”，即假设负载短路（R L=0），使输出电压v o=0，看反馈信号是否还反馈信号还存在。

若存在，则说明反馈信号与输出电压成比例，是电压反馈；若反馈信号不存在了，则说明反馈信号不是与输出电压成比例，而是和输出电流成比例，是电流反馈。

判定方法之二——按电路结构判定：在交流通路中,若放大器的输出端和反馈网络的取样端处在同一个放大器件的同一个电极上, 则为电压反馈；否则是电流反馈。
