光纤传感网络中的节点定位算法随着网络技术的不断进步和广泛应用，光纤传感网络已成为一种重要的物联网技术手段，其在人工智能、工业自动化、智慧城市等领域都有着广泛的应用。
然而，光纤传感网络中的节点定位问题一直是个难题。
节点定位算法的准确性、实时性、成本和可扩展性等因素决定了其实际应用的效果。
如何高效准确地定位节点，成为了当前光纤传感网络的热门研究课题。
本文将介绍一些常见的光纤传感网络节点定位算法，以及其特点和应用情况。
一、TOA算法TOA（Time of Arrival）算法是一种基于时间的节点定位算法，其核心思想是根据节点发送和接收的信号之间的时间差来确定节点的位置。
该算法需要引入一个中央控制器，通过在网络中的节点之间发送包含时间戳的数据包，利用节点同步技术和时间戳信息进行节点定位。
TOA算法的定位准确度高，可以达到亚毫秒级别，但是算法对于链路时延、同步误差等因素都非常敏感，对于普通的光纤传感网络应用来说，成本较高。
二、RSSI算法RSSI（Received Signal Strength Indication）算法是一种基于信号强度的节点定位算法。
该算法通过收集节点发送信号的信号强度，然后进行测距和定位。
该算法需要大量的校准，因为信号强度的衰减受到一系列因素的影响，包括信号传播的路径、接收器的增益和环境干扰等。
RSSI算法需要网络节点足够密集，同时需要采用具有较好性能的接收器进行测距，这对于光纤传感网络的实际应用来说存在一定的局限性。
三、TDOA算法TDOA（Time Difference Of Arrival）算法是一种基于时间差的节点定位算法，它使用无线节点和基站之间信号到达时间的差异来确定节点的准确位置。
TDOA与TOA算法类似，也需要一个中央控制器，中央控制器会在网络中的基站上同步发出信号，在节点接收到信号后，根据到达时间差测量可能的位置。
与TOA算法相比，TDOA算法不需要精确的时间同步，能够减少同步误差的影响，精度和稳定性也更高，但是需要更多的计算和计算资源，成本相对较高。
UWB的三种算法详解UWB (Ultra-Wideband) 是一种无线通信技术，它利用高带宽信号在很短的时间内传输数据。
UWB技术具有高精度、高抗干扰和高密集度等特点，在室内定位、无线通信和雷达系统等领域有着广泛的应用。
下面将详细介绍UWB的三种算法。
1. ToA (Time of Arrival) 算法：ToA算法是一种通过测量信号从发射点到接收点的传播时间来估计距离的方法。
在UWB系统中，发射端发送一个短脉冲信号，接收端通过测量到达时刻来计算距离。
由于UWB信号带宽很宽，到达时间可以以纳秒级别的精度进行测量。
但是，ToA算法对接收端和发射端的时钟同步要求非常高，需要通过时间同步算法来解决。
2. TDoA (Time Difference of Arrival) 算法：TDoA算法是一种通过测量多个接收点之间的信号到达时差来估计目标位置的方法。
在UWB系统中，通常有多个接收点分布在空间中，每个接收点都能接收到发射端发送的信号。
通过测量不同接收点之间信号的到达时间差，可以通过三角定位法计算目标的位置。
与ToA算法相比，TDoA 算法在时钟同步方面要求较低。
然而，TDoA算法需要精确测量信号的到达时间差，对时延测量的精度有一定要求。
3. AoA (Angle of Arrival) 算法：AoA算法是一种通过测量信号到达接收点的入射角度来估计目标位置的方法。
在UWB系统中，通常使用多个接收天线阵列来接收信号，通过分析信号在不同天线之间的相位差，可以计算出入射信号的角度。
通过结合多个接收端的角度信息，可以利用三角定位法计算目标的位置。
AoA算法对硬件的要求较高，需要在接收端部署多个天线并进行精确的相位测量。
综上所述，UWB的三种算法分别是ToA算法、TDoA算法和AoA算法。
每种算法都有其独特的优势和适用范围。
同时，它们也都有一定的硬件和软件要求，并对时钟同步和信号测量精度有一定要求。
这些算法在室内定位、无线通信和雷达系统等应用中发挥着重要的作用。

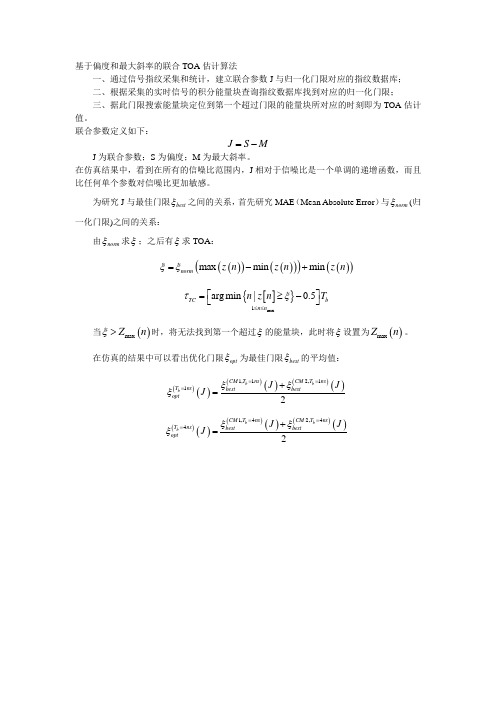

基于偏度和最大斜率的联合TOA 估计算法
一、通过信号指纹采集和统计，建立联合参数J 与归一化门限对应的指纹数据库；
二、根据采集的实时信号的积分能量块查询指纹数据库找到对应的归一化门限；
三、据此门限搜索能量块定位到第一个超过门限的能量块所对应的时刻即为TOA 估计值。
联合参数定义如下：
J S M =-
J 为联合参数；S 为偏度；M 为最大斜率。
在仿真结果中，看到在所有的信噪比范围内，J 相对于信噪比是一个单调的递增函数，而且比任何单个参数对信噪比更加敏感。
为研究J 与最佳门限best ξ之间的关系，首先研究MAE （Mean Absolute Error ）与n o r m ξ(归
一化门限)之间的关系：
由norm ξ求ξ；之后有ξ求TOA ： ()()()()()()()max min min norm z n z n z n ξξ=-+
[]{}max
1arg min |0.5TC b n n n z n T τξ≤≤⎡⎤=≥-⎣⎦
当()max Z n ξ>时，将无法找到第一个超过ξ的能量块，此时将ξ设置为()max Z n 。
在仿真的结果中可以看出优化门限opt ξ为最佳门限best ξ的平均值：
()()()()()()1,12,112b b b CM T ns CM T ns T ns best best opt
J J J ξξξ===+= ()
()()()()()1,42,442b b b CM T ns CM T ns T ns best best opt J J J ξξξ===+=。
相关噪声中的TOA估计算法研究戴红霞;丁一坤;赵力【摘要】In the actual environment,there are often cases where the signalis related to noise. Therefore,an efficient and accurate channel parameter estimation algorithm in a correlated noise environment is very important for the construction of a wireless communication system. This paper first studies the TOA parameter estimation algorithm based on the MUSIC algorithm. The simulation shows that this algorithm performs well in the white Gaussian noise environment,but it is not suitable for the relevant noise environment. For the relevant noise environment,we studied the improved MUSIC algorithm in TOA parameter estimation and verified it by simulation. Simulation results show that the improved algorithm can be applied to high-resolution TOA estimate in correlated noise environment.%实际环境中,常存在信号与噪声相关的情况,因此相关噪声环境中高效准确的信道参数估计算法的研究对于无线通信系统的构建至关重要.首先研究了基本MUSIC算法的TOA参数估计算法,仿真表明此种算法在高斯白噪声环境表现良好,但是并不适合相关噪声环境.针对相关噪声环境,研究了TOA参数估计中的MUSIC改进算法,并进行了仿真验证.仿真结果表明,改进算法完全可以适合于相关噪声环境中进行高分辨率TOA估计.【期刊名称】《电子器件》【年(卷),期】2018(041)003【总页数】5页(P725-729)【关键词】相关噪声;TOA估计;MUSIC算法【作者】戴红霞;丁一坤;赵力【作者单位】江苏信息职业技术学院电子信息工程系,江苏无锡214153;东南大学信息科学与工程学院南京210096;东南大学信息科学与工程学院南京210096【正文语种】中文【中图分类】TN911.7近几年来,无线通信技术飞速发展,并且在通信领域中开辟了一块崭新的世界。
OFDM无线系统中的TOA估计技术研究的开题报告一、研究背景和研究意义OFDM（Orthogonal Frequency Division Multiplexing）是一种多载波调制技术，被广泛应用于数字无线通信领域，如Wi-Fi、LTE等。
在OFDM系统中，时间同步对于保证数据传输的可靠性和抗干扰性至关重要。
而时间同步又需要精确的TOA（Time of Arrival）估计，因此TOA估计技术的研究对OFDM无线系统的性能优化具有重要意义。
目前，TOA估计技术主要分为两类：基于协方差的TOA估计技术和基于能量的TOA估计技术。
前者基于滤波器与数据的相关性来估计TOA，适用于低信噪比情况；后者通过寻找信号的能量峰值来估计TOA，适用于高信噪比情况。
然而，在现实应用中，OFDM信号通常存在时间-频率非理想的情况，即存在插值误差和频偏等因素，从而导致现有的TOA估计技术难以准确地估计到TOA，因此需要进一步研究TOA估计技术在非理想情况下的性能与优化策略。
二、研究目标本研究的目标是针对OFDM无线系统中的TOA估计问题，在非理想情况下，通过探究现有TOA估计算法的性能瓶颈和优化方案，提出一种更具优越性能的TOA估计技术。
具体目标如下：1. 分析现有TOA估计算法的优劣势，探究在非理想情况下TOA估计算法性能的瓶颈；2. 针对优化方案，在信号在时间-频率上存在插值误差和频偏的情况下，提出一种新的TOA估计算法；3. 通过对比实验验证所提出的TOA估计算法在非理想情况下的性能优势；4. 探究所提出TOA估计算法的广泛适用性与推广方案。
三、研究内容1. OFDM信号的调制原理及其同步问题研究阐述OFDM信号调制原理，讨论时域同步和频域同步的匹配滤波法和循环前缀法，并分析其优缺点，为后续TOA估计技术研究做铺垫。
2. 各种TOA估计算法的评价与改进根据现有文献进行TOA估计算法的分类和综述，分析算法的优缺点，并探讨在非理想情况下优化方案。
OFDM无线系统中的TOA估计技术研究OFDM无线系统中的TOA估计技术研究摘要：时延估计是OFDM无线系统中关键的技术之一，对于实现高性能的通信系统至关重要。
本文介绍了OFDM无线系统中时延估计技术的研究现状和发展趋势，并分析了其中的优缺点。
在此基础上，本文针对TOA估计技术进行了深入研究，提出了一种基于最小二乘估计的TOA估计算法，并通过实验结果验证了该算法的有效性。
第一章：引言随着无线通信技术的迅速发展，OFDM（正交频分复用）无线系统已经被广泛应用于各种通信系统中。
时延估计技术作为OFDM无线系统中的重要组成部分，在提高通信质量、实现高速传输以及多用户接入等方面发挥着重要作用。
时延估计的准确性直接影响到系统的性能指标，因此对时延估计技术的研究具有重要的理论意义和实用价值。
第二章：OFDM系统中的时延估计技术2.1 时延估计技术的分类根据时延估计的原理和方法，可以将时延估计技术分为基于相关性的方法、基于协方差的方法以及基于极大似然估计的方法等。
每种方法都有其适用的场景和优缺点。
2.2 基于相关性的时延估计技术基于相关性的时延估计技术是一种常用的方法，其基本思想是通过对信号的自相关性进行分析来估计时延。
这种方法简单有效，适用于低信噪比下的时延估计。
然而，该方法对于多径效应、多用户信号的干扰等情况下的时延估计效果较差。
2.3 基于协方差的时延估计技术基于协方差的时延估计技术是一种高精度的时延估计方法，其基本原理是通过对信号的协方差矩阵进行分析来估计时延。
该方法能够在复杂的信道环境下实现准确的时延估计，但计算复杂度较高，对计算资源要求较高。
2.4 基于极大似然估计的时延估计技术基于极大似然估计的时延估计技术是一种较为复杂的方法，但具有较高的估计准确性。
该方法通过对接收信号进行概率模型的建立，并通过最大化似然函数来估计时延。
然而，该方法的计算复杂度较高，并且对信噪比要求较高。
第三章：基于最小二乘估计的TOA估计算法本文针对TOA（Time of Arrival）估计技术进行了深入研究，并提出了一种基于最小二乘估计的TOA估计算法。
脉冲信号toa估计方法研究1.引言1.1 概述概述脉冲信号TOA（Time of Arrival）估计方法是一种用于测量信号传播时间的技术，在无线通信、雷达系统、定位和导航等领域具有广泛的应用。
TOA估计是确定信号从发送端到接收端的传播时间，进而可以计算出距离或位置信息。
因此，准确估计TOA对于实时测量和定位非常重要。
本文旨在对脉冲信号TOA估计方法进行研究和探讨。
首先，我们将介绍现有的TOA估计方法A和方法B。
这两种方法基于不同的原理和算法，具有各自的优缺点。
通过比较它们的性能和适用范围，可以更好地了解TOA估计方法的特点。
在介绍TOA估计方法之后，本文将总结TOA估计方法的研究成果。
我们将对方法A和方法B的效果进行评估，并讨论它们在不同场景下的适用性。
同时，我们还将探讨TOA估计方法的改进方向，以期望未来在TOA 估计的准确度和精度上取得更好的突破。
通过本文的研究，我们希望能够提供有关脉冲信号TOA估计方法的详细了解。
读者可以通过本文对TOA估计方法有一个全面的认识，并在实际应用中选择最合适的方法。
同时，本文也可以激发更多关于TOA估计方法的研究，为该领域的发展做出贡献。
1.2文章结构文章结构部分的内容可以如下所示：1.2 文章结构本文共分为三个主要部分，即引言、正文和结论。
引言部分将首先对脉冲信号TOA估计方法的研究进行概述，介绍相关的背景和意义。
接着，本部分将介绍文章的结构，即各个章节的内容安排。
正文部分将具体探讨两种不同的TOA估计方法，分别是方法A和方法B。
每种方法将在不同的子章节中进行详细介绍和分析，包括原理、实现步骤以及应用场景等方面的内容。
通过对这两种方法的研究和比较，旨在提供有关TOA估计方法的全面了解和评估。
结论部分将对全文进行总结，回顾TOA估计方法的研究成果和进展。
作者将对方法A和方法B的优缺点进行总结和评价，并提出对未来研究方向的展望。
这将为进一步的研究提供指导，并促进脉冲信号TOA估计方法的发展。
1.基于TOA 估计的测距原理概述
基于TOA 估计的测距可以单向实现（One-Way Ranging ，OWR ）也可以双向实现（Two-Way Ranging ，TWR ）。
OWR 需要事先校正收发两端的时钟同步，且发送端需提前通知接收端在什么时候发出测距脉冲。
TWR 不需要收发两端时钟同步，但需要收发两端均可进行双工或半双工操作。
TOA 估计的关键是：检测到接收信号中的直达单径分量DP 。
视距（LOS ）情况之下，当收发天线均为全向时，直达路径分量DP 同时是能量最强分量（Strongest Path ，SP ）。
此时对直达单径分量DP 的检测也就是对能量最强分量SP 的检测。
可使用峰值检测方法直接搜索接收信号的采样矢量。
非视距（NLOS ）情况下，DP 的能量不一定最强，DP 的传播会经受额外的损耗，致使其能量可能比晚到达的某些反射单径还小。
接收信号中DP 能量最强的情形我们可统称为DDP （Dominant DP ），可以使用峰值检测即可完成TOA 估计，测距过程比较简单。
DP 能量非最强的情形成为NDDP （Non-Dominant DP ）情形，此时通常需要门限检测的方法检测到采样矢量中有用信号部分与之前的纯噪声部分的边缘交界位置。
DP 检测算法可分为两类：基于匹配滤波（相关检测）的相干TOA 估计算法和基于能量检测的非相干TOA 估计算法。
前者需要本地模板和高采样速率，TOA 估计速度慢，但是精度高，对其的研究主要在理论方面；后者无需本地模板和高采样速率，TOA 估计速度快，但是精度较低，对其的研究主要在硬件方面。
2.不同机制的TOA 估计算法
1>相干TOA 估计算法
匹配滤波门限检测TOA 估计算法（MF-TC-JM ，Match-Filtering based Threshold-Crossing algorithm with adaptive threshold-factor setting using Joint-Metric)此法在减少运算量的同时最大限度的提升测距精度。
第一步：根据匹配滤波输出的峰值检测结果限定DP 的搜索区域；
第二步：在搜索区域内使用门限检测确定DP 的粗略位置；
第三步：以粗略位置为基准精确搜索DP 的中心位置。
步骤二门限的设置是影响TOA 估计精度的关键。
依据匹配滤波输出的峭度和均方根时延扩展所组成的复合参量去动态设置最优门限因子：复合参量为：
m k τ
=
,k τ分别表示均方根时延扩展和峭度。
设匹配滤波器输出的采样序列为{}, 1.2,...,n c n N =，其中f s N T t ⎢⎥=⎣⎦，s t 为采样周期，f T 为帧周期，则有：
41221N n
n N n n N c k c ===⎛⎫ ⎪⎝⎭∑∑
()2
22211
2211N N s n s n n n N N n n n n nt c nt c c c τ====⎛⎫ ⎪ ⎪=- ⎪ ⎪⎝⎭
∑∑∑∑ 最优门限因子γ与复合参量m 之间的关系： 432112345p m p m p m p m p γ=++++
此法是同类算法中性能最优的，且门限模型简单、通用，适用于：节点采样能力足够，运算能力强、携带能源充分、对TOA 估计精度较高的应用。
2>非相干TOA 估计算法
基于相干机制的TOA 估计算法的缺陷：
一、需要接收端产生精确地匹配模板，实际上由于发射脉冲在传播过程中会因为天线系统、多径、低噪等的作用而失真。
致是接收端要产生精确地匹配波形很难；
二、由于脉冲超宽带信号带宽极款，接收端要以较低的硬件复杂度实现Nyquist 速率采样不现实；
三、算法需要处理的高速率采样数据量非常大，且相关检测、幅度估计及矫正运算量很大。
基于能量检测的非相干TOA 估计算法：
不需要Nyquist 速率的采样；
不需要精确的本地模板，从而降低了硬件复杂度；
算法所处理的数据为低速率的能量采样序列，所以运算复杂度大大的降低。
非相干TOA 估计算法的主要处理任务：
从能量采样序列中检测到DP 所在的能量块。
已有非相干TOA 估计算法精度低的原因：
一、系统的局限性（TOA 估计算法解决不了）---采样速率降低了，接收信号的时间粒度自然就变粗了；
二、TOA 估计算法机制的局限性---算法在处理能量采样序列时对DP 所在的能量块的检测出现了误差。
依据能量采样序列中最大值最小值比MMR （Maximum-to-Minimum Ratio ）设置归一化门限的TC 算法（Energy-Detection based TC algorithm with adaptive normalized threshold setting using MMR,ED-TC-MMR ）。
MMR 的计算公式：
{}{}max 10lg min n n Y Y γ⎛⎫= ⎪ ⎪⎝⎭
为接收信号的能量采样序列。
MMR 值很容易从接收信号的能量采样序列中计算出来，它既能在一定程度上反映出接收信号的信噪比信息，还能体现出当前信道的个体特征，且用作归一化门限设置的参量是直接、合理的。
以MMR 为参量的最优归一化门限计算模型：()B C A e D γθ+=⋅+
A 、
B 、
C 、
D 均为常量，适用于CM-1CM-2信道模式，具有良好的通用性。
该模型考虑了能量积分周期的影响，使得模型无须任何更动即可应用在不同的积分周期取值情况下，极大的增强了模型的灵活性。
3>发射端系统参数对TOA 估计的影响
完整的脉冲超宽带测距系统可分为测距脉冲发射端、传输信道、测距信号接收端。
对测距精度的影响：
1>接收端：
接收天线的增益、接收机噪声、外部干扰（窄带干扰和多用户干扰）、接收机制（相干或非相干）及TOA 估计算法等；
2>传输信道
能量损耗、多径幅值特征和时延特征、影响直达单径传播的障碍物；
3>发射端：
发射天线增益、测距脉冲波形（对测距性能影响最小，对改善测距性能而言不是重点）、带宽（脉冲带宽对测距性能影响较大，一般而言，带宽越宽测距性能越好，但当带宽达到一定程度时测距性能将在很难改变）、脉冲发送间隔（实际上是码间干扰的影响，通常设其足够大以保证相邻脉冲的接收部分之间码间干扰足够小时精确测距的前提，但是当其减少到小于信道的最大差分时延后，测距性能会因为码间干扰的增大而逐步恶化，所以使用高速率的脉冲序列很难实现精确测距）。
具体而言，当前的研究都是在固定发射端各系统的参数的前提下：使用特定的传播信道或特定场景的实测数据，研究接收端中适合不同应用需求的TOA 估计算法（即TOA 估计算法的研究）；或配合特定的TOA 估计算法，消除或减少传播信道中可能存在的NLOS 影响。
4>NLOS 问题的处理
NLOS 对基于TOA 估计的测距的影响：
一、影响DP 检测的精确度--障碍物的存在会使多径更为密集，DP 分量会因为经受了额外的能量损耗而并非接收信号中能量最强径，整个接收信号的信噪比也会降低很多，这是测距模块应处理的，在测距模块中使用DP 检测策略更为高效的TOA 估计算法；
二、会为DP 的传播引入一个额外时延---障碍物的介电系数始终大于1，DP 在障碍物中的传播速度会比在自由空间慢，额外时延在最终的测距结果将体现为一个恒正的系统误差（NLOS 误差），对此误差的处理就是NLOS 处理模块要完成的。
4.1NLOS 状态的鉴别
目前主流的NLOS 误差处理思路是对信道的NLOS 状态做出鉴别，然后将鉴别结果附加到测距结果之上送给定位模块，定位模块依据鉴别结果以不同的权重处理对应的测距结果从而获得最终定位精度的提升。
就目前有的NLOS 状态鉴别的方法中最好的是：不进行信道估计，直接从接收信号的采样序列中提取特征参量并进行NLOS 鉴别。
此法采用截取段采样序列的首均比和峰均比乘积作为NLOS 鉴别参量：
()
()2112211max max 1n n N N n n n n s s N s s s s N φ==⋅⋅⋅==⎛⎫⎛⎫ ⎪ ⎪⎝⎭⎝⎭∑∑
结果表明：无论是相干测距还是非相干测距，此法都比传统的峭度、平均附加时延等参量所获得的鉴别成功率要高。
4.2NLOS 误差的估计
对NLOS 误差最直接最有效的处理方法是将其量值估计出来，然后据此将测距结果矫正，定位程序中使用校正后的测距结果，定位精度自然是最高的。
仅对NLOS 状态做出鉴别的处理思路更为简单，复杂度低、可行性好，但对NLOS 误
差的处理并非根本性的方法，处理结果的好坏还要看定位模块中相应处理程序如何配合；而对NLOS误差量值进行估计的处理思路要求较为苛刻，需要对测距环境进行预配置，在节点上实现的复杂度较高，但是，此法从根本上对NLOS误差进行处理。
