宁波天安35组合式变压器说明书

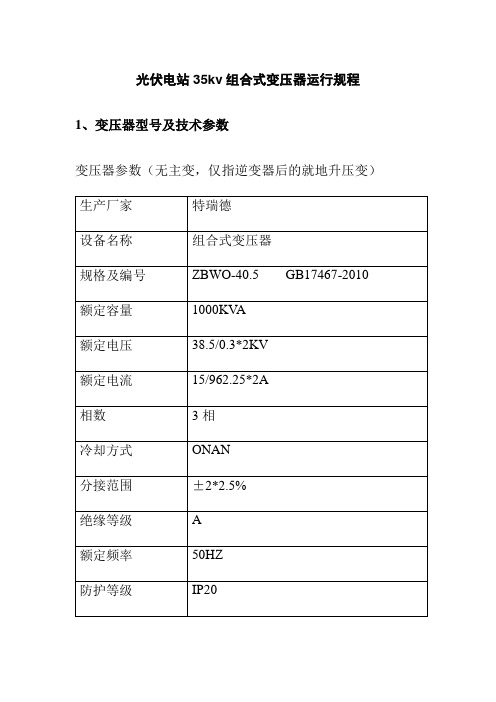

光伏电站35kv组合式变压器运行规程1、变压器型号及技术参数变压器参数（无主变，仅指逆变器后的就地升压变）生产厂家特瑞德设备名称组合式变压器规格及编号ZBWO-40.5 GB17467-2010 额定容量1000KV A额定电压38.5/0.3*2KV额定电流15/962.25*2A相数3相冷却方式ONAN分接范围±2*2.5%绝缘等级 A额定频率50HZ防护等级IP20联接组别DYN11/YN11环境温度-25℃-55℃相对湿度＜95%2 、变压器投入、退出操作流程2.1组合式变压器的投运2.1.1 检查35KV母线电压正常。

2.1.2 检查该组合式变压器对应的跌落保险及电流分支箱隔离开关已合好。

2.1.3送上组合式变压器两个低压断路器的控制电源。

2.1.4 合上组合式变压器高压负荷开关。

2.1.5 分别合上组合式变压器两个低压断路器。

2.2 组合式变压器的退出操作2.2.1 检查组合式变压器对应的两台逆变器已停机。

2.2.2 拉开组合式变压器对应的两个逆变器的交流输出断路器。

2.2.3 分别拉开组合式变压器两个低压断路器。

2.2.4 拉开组合式变压器高压负荷开关。

2.2.5 断开组合式变压器两个低压断路器的控制电源。

3、组合式变压器的巡视项目3.1 检查变压器本体无渗漏油现象、变压器油压、油位正常。

3.2 检查变压器各连接点无变色、无异味、CT无过热现象、设备温度正常。

3.3 检查变压器内无放电、声音无异常。

3.4 检查变压器内部各连接点螺栓紧固、无松动震动现象。

3.5 检查变压器低压侧电压、电流正常。

3.7 检查变压器二次回路接线无松动、无过热,冒火,焦臭味、保护装置运行是否正常。

4、变压器异常运行及处理4.1变压器发现下列现象之一为异常运行，应加强监视查明原因4.1.1声音较正常大。

4.1.2漏油或严重渗油。

4.1.3上层油温比同负荷时高。

4.1.4油面有明显升高或降低油色有异常变化。

变压器安装使用说明书本说明书适用于我厂生产的额定容量为16000kVA及以下、电压等级35kV及以下的无载/有载调压环氧树脂浇注干式电力变压器的装卸、运输、仓储保管、安装、使用及维护。

1. 产品概述我厂生产的树脂浇注干式电力变压器是引进德国HUBERS公司的树脂浇注设备及乔格公司的硅钢片剪切设备生产而成，产品的技术性能指标完全符合GB6450及国际电工IEC726标准。

该产品具有如下几个特点：（1）具有良好的阻燃性，使用安全，可安装在负荷中心；（2）节能低耗；（3）体积小、重量轻，便于安装；（4）无污染，不需要特别的维护；（5）耐潮湿；（6）局部放电量小；（7）机械强度高、无开裂。

可广泛应用于输变电系统、宾馆酒店、高层建筑、商业中心、体育场馆、石化工厂、机场、车站、海上钻台等场所，特别是安装空间有限、须靠近负荷中心和具有特殊防火要求的场合，更能充分发挥其体积小、阻燃性好的优越性。

2. 使用条件2.1冷却方式：有空气自冷（AN）和强迫风冷（AF）两种。

对空气风冷（AN）和强迫风冷（AF）的变压器，均需保证变压器具有良好的通风能力。

当变压器安装在地下室或其它通风能力较差的环境时，须增设散热通风装置，通风量按每1kW损耗4m3/min风量选取。

2.2保护等级有IP00、IP20、IP23等型式。

2.3变压器安装地点的海拔不超过1000米，环境温度不高于40℃，若环境温度高于40℃或海拔超过1000米时，应按GB6450和有关规定作适当调整。

3. 产品装卸3.1装卸设备可采用起重机、汽车吊、叉车等起吊设备。

3.2装卸时应严格按照国家有关装卸规程。

3.3主体包装箱四角下方（滑木倒角处附近）喷有“由此吊起”标志符号，起吊时，应在包装箱的四下角垫木处挂钢丝绳，如下图一；如没有包装箱或变压器从包装箱中吊出时，应同时使用器身上的所有吊板起吊，起吊钢丝绳之间的夹角不得大于60。

，如下图二。

3.4产品装卸过程中，应小心轻放。

3.3 拆卸的连接管，升高座、储油柜、散热器（冷却器）、套管式电流互感器装配均应密封运输，装有绝缘件的部件应密封充油或充气运输。

3.4考虑到起吊时会有重心不平衡的情况，装卸时应有专人观测车辆平台的升降或船的沉浮情况，防止发生意外，站台、码头必须坚实。

4．检查验收4.1主体及附件验收4.1.1 用户收到变压器后应验证产品铭牌及合格证，按订货合同逐项与铭牌进行核对，查其是否相符。

4.1.2 查主变壳体有无不正常现象，如损伤、变形、开裂等。

检查主体与运输车之间有无移位，固定用钢丝绳有无拉断现象，如有应停止卸货，并将情况通知运输部门与制造厂。

4.1.3 对于充氮或充干燥空气运输的变压器主体,还应检查气体压力应在附图1允许范围内。

4.1.4 加装冲撞记录仪运输的变压器，应检查冲撞记录仪的记录，一般控制在行进方向3g以下，其他方向2g以下，并请妥善保管冲撞记录仪和冲撞记录。

4.1.5 按变压器“出厂技术文件一览表”查对技术文件是否齐全。

4.1.6 按变压器“装箱单”查收拆卸件是否有遗漏，有无损伤。

4.1.7 如果合同规定有备品、备件或附属设备时，应按备品、备件及附属设备一览表查收是否齐全、有无损坏。

4.1.8 附件及变压器运到使用单位后，安装和使用单位应尽快组织开箱清点，并入库。

同时请制造厂参与验收，在货到后应尽快通知，以免造成附件的短缺与损坏。

对于上述检查验收过程中发现的损坏及其它不正常现象，应做详细记录，并进行现场拍照，将照片、缺损件清单及检查记录副本及时提供给制造厂及运输部门，以便及时查找原因并解决。

4.2绝缘油的验收4.2.1 绝缘油到达现场应进行目测验收，是否混入非绝缘油。

4.2.2 绝缘油到达现场后油的电气强度检测应达到：耐压值≥35kV/2.5mm ，含水量≤30ppm4.2.3 不同牌号的变压器油应分别贮存与保管。

4.2.4 桶装油到现场应装入罐中后抽样验收。

5．产品（主体、部件）的贮存及保管5.1变压器运到现场后应立即检查产品运输中是否受潮，在确认产品未受潮情况下,才能进行安装和投入运行。

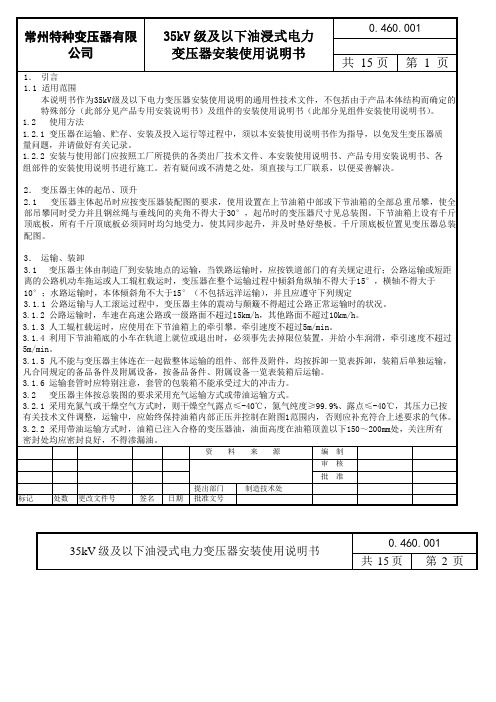

35kV级及以下变压器安装使用说明书(0TB.469.1200)1适应范围本说明书适用于电压为35kV及以下的油浸式电力变压器。

本说明书包括铁路、公路、船舶的要求，现场验收、贮存注意事项，器身检查、现场安装工作流程，有关交接试验的注意事项、投入运行的条件及日常维护、故障判断等方面说明。

在使用本说明书时，应结合变压器具体结构，参照有关组件的使用说明书，严格按各说明书的技术要求进行施工,如有疑问请与制造公司联系以便得到及时妥善的处理。

2 运输及起吊2.1 运输要求2.1.1变压器充油运输，应先注入合格的变压器油。

2500kVA及以下变压器一般装满油，3150kVA及以上变压器拆卸片式散热器运输，油面离油箱顶约100mm 高度。

2.1.2运输装车、固定应按照相关运输部门规定执行。

2.2主体运输2.2.1整个运输过程中，（包括铁路、公路、船舶运输）变压器主体倾斜度：长轴方向不大于15°，短轴方向不大于10°。

2.2.2变压器主体严禁溜放，运输加速度限制在：纵向加速度不大于3g，横向加速度不大于3g。

2.2.3完全铺平的公路，最大时速应不大于40km/h；没有完全铺平的公路最大时速应不大于15km/h；未铺彻的公路最大时速应不大于10km/h。

2.3主体起吊2.3.1起吊设备、吊具及装卸地点地基，应能承受变压器起吊重量（即变压器吊重）。

2.3.2起吊变压器时，应将绳索同时挂住箱壁上的四个吊拌，这四个吊拌可以承受变压器总重量。

箱盖上的吊板仅供起吊器身之用。

2.3.3吊索与垂直线之夹角不大于30°3 验收3.1 客户单位收到变压器以后，应按订货合同验证铭牌、附件、备件。

3.2 查看变压器在运输过程中是否有碰撞损坏现象。

若发现问题，应立即与承运人和运输部门联系，共同查明原因，以便妥善处理，并将有关情况通知制造公司，作好记录。

3.3 检查变压器有无漏油、渗油现象。

3.4 按产品装箱单检查附件与零件有无损坏。

电力变压器安装使用说明书1 适用范围本说明书适用于容量为16000kV A及以下，电压为35kV级及以下无励磁调压或有载调压，单相或三相油浸式电力变压器，包括结构容量与之相当的自耦变压器。

凡此类变压器经正常运输后，不需做吊芯检查，即可装配有关拆卸的零部件，做验收试验项目，合格后便可投入运行。

2 运输变压器至安装地点的运输方法，主要为公路或铁路运输。

如为公路运输，装车时储油柜端应靠近车头方向，用铁线绑牢，平均车速以10km/h为宜，最大不可超过20km/h，变压器长轴方向倾斜角小于10°，雨雪天不宜拖运。

此类变压器一律装满油运输，应附带的零件、配套件、出厂技术文件等另装成防潮箱与变压器一起发运。

起吊变压器时，应同时使用箱壁上的四只吊攀（拌），严禁只用两只吊攀或用箱盖上的吊板起吊总重，箱盖上的吊板仅供起吊器身之用，起吊时钢丝绳与垂线之夹角不得大于30°。

公路运输途中，应经常查看变压器紧固件的紧固情况，如有松动应及时拧紧。

3 验收用货单位收到变压器以后，应立即按铭牌查对所收到的产品之型号、规格等项是否与订货合同相符，随之按出厂文件一览表查对技术文件与产品附件是否齐全，并检查：（1）变压器有无漏油、渗油现象；（2）产品与零件，如油表、信号温度计、套管、气体继电器、变压器保护装置等有无损坏。

4 贮存变压器存放时，油面应经常保持在箱盖以上，并定期检查其油表情况。

对于带储油柜的变压器，必须装上吸湿器，以保证变压器的呼吸，防止由于温度升高造成箱内压力聚增从而出现密封面渗漏油。

对于拆卸储油柜运输的变压器，必须装上储油柜并加注与油箱内相同规格的合格变压器油至规定位置，以保证有一定的油压使其能适应温度变化的需要。

5 总装配对于不拆卸运输的变压器，即可做投入运行前的试验项目，拆卸运输的变压器必须事先装好储油柜及散热器。

装水银温度计、信号温度计的同时要将温度计座内注满变压器油。

吸湿器要严格按照《吸湿器使用说明书》进行安装。

35kV组合式变压器安装使用说明书三变科技股份有限公司敬请留意：●开箱验收检查后，在设备未投运前，请将其置于干燥、通风处。

●请采用正确的方式起吊箱体。

●运行前要检查压力释放阀能正常开启。

●对熔断器的操作需在断电的状态下进行。

●无励磁分接开关不能带负荷操作。

●在对设备进行接地、试验、隔离和合闸操作都要使用绝缘操作杆。

●负荷开关只能开断额定电流，不能开断短路电流。

●变压器长期过载运行将影响其使用寿命。

目录1.概述2.使用环境条件3.型号说明4.主要技术参数5.结构特点6.基础7.开箱验收8.安装9.使用10.维护11.主要附件的安装、使用12.随机文件和附件1 概述风力(太阳能)发电用组合式变压器是将升压变压器器身、开关设备、高压限流熔断器、分接开关及相应辅助设备集合与一体的静止变电设备。

针对风力(太阳能)发电的特殊性，为用户提供合理的解决方案，是风力(太阳能)发电机组理想的配套升压变压器。

本说明书用来辅助工程技术人员进行组合式变压器的安装、使用和操作。

本说明书不能替代电气设备的一般操作规程，也不可能满足安装、使用和操作的所有需要。

这些工作应有熟悉电力系统的安全和操作规程人员进行。

2 使用环境和条件2.1 海拔高度不超过2000m；2.2 环境温度：最高气温45℃，最低气温-40℃；2.3 空气相对湿度：日相对湿度不超过95％，月平均不超过90％；2.4 户外风速不超过35m/s；2.5 地面倾斜度不超过3°；2.6 电源电压的波形近似正弦波，三相电源电压近似对称；2.7 安装地点无爆炸危险、火灾、严重污秽、化学腐蚀及剧烈振动；2.8 上述使用条件不能满足要求时，用户可与我公司协商解决。

3型号说明Z □ S□- Z·□–□ / □高压侧额定电压kV变压器额定容量kV AF：风力发电用T：太阳能发电用终端型性能水平代号三相G：共箱式F：分箱式组合式变压器4主要技术参数5结构特点5.1组合式变压器采用“目”字型结构，体积小、结构紧凑，起吊平稳；5.2高压侧全密封装带电显示器，符合高压产品五防要求，保证人身安全；5.3可用于环网也可用与终端，转换方便；5.4箱体采用防盗结构。

安全技术/电气安全35kV架空集电线路、箱变运行规程1范围1.1本规程规定了35kV集电线路及箱式变压器的运行方式、操作、维护、事故处理。

1.2本规程适用于大格勒风电场35kV集电线路及箱式变压器的运行管理。

2规范性引用文件GB 26860-2011《电业安全工作规程》（电力线路部分）GB 50061－199766kV及以下架空电力线路设计规范GB/T 2900.51－1998架空线路术语GBJ 233-1990110～500kV架空电力线路施工及验收规范DL/T 620-1997交流电气装置的过电压保护和绝缘配合DL/T 741－2001架空送电线路运行规程DL/T 572—95《电力变压器运行规程》《青海省电力调度规程》335kV集电线路的组成4.1.1分接开关4.1.2高压负荷开关的技术参数4.1.7电流互感器及电压互感器5设备运行规定及巡回检查项目5.1巡回基本规定5.1.1运行人员应每周对风机箱式变压器、35kV集电线路进行巡回检查，对发现的缺陷及时汇报当班值班长，并登记在缺陷记录本上。

5.1.2巡线工作应由有电力线路工作经验的人担任，每次巡线至少有两人同时进行，值班长指定巡线的负责人和监护人。

待巡线完毕后，值班长认真听取运行人员的巡线汇报，并认真填写巡回检查记录。

5.1.3当气候异常时，雷雨、冰雪或大雾天原则上不进行室外设备巡视，待雷雨天气过后再进行设备加密巡视。

如特殊情况必须巡视时，应穿试验合格的绝缘靴，戴好安全帽，不得靠近避雷针和避雷器，应穿雨衣巡视设备，严禁撑伞巡视，与带电设备保持安全距离。

5.235kV架空集电线路巡回检查项目5.2.1线路巡视方式5.2.1.1定期巡视：由运行值长安排值班员定期进行巡视。

5.2.1.2特殊性巡视：在气候恶劣(如：大风、暴雨、冰雪等)、火灾和其它特殊情况下，对线路的全部或部分进行巡视检查。

5.2.1.3夜间巡视：在线路高峰负荷或阴雨天气时进行，检查导线接点有无发热放电现象，绝缘子表面有无闪络现象等。

35kV风电专用箱变技术规35kV风电专用箱变技术规范书目录附件1 技术规范附件2 供货范围附件3 技术资料及交付进度附件4 交货进度、设备包装与运输附件5 监造、检验和性能验收试验附件6 技术服务和联络附件7 分包商/外购部件情况附件8 大（部件）情况附件9 技术规范偏差表附件10 投标人需要说明的其他问题附件11 投标设备的技术资料和附件附件1 技术规范。

总则1.l 本设备技术规范书适用于国电电力西乌旗高力罕风电场二期49.5MW工程箱式变压器，它提出了该变压器本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合工业标准和本规范书要求并且功能完整、性能优良的优质产品及其相应服务。

同时必须满足国家有关安全、环保等强制性标准和规范的要求。

1.3 如果投标人没有以书面形式对本规范书的条文提出异议，则意味着投标人提供的设备完全符合本规范书的要求。

如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

l.4 投标人提供的主设备、附件、备品备件、外部油漆等材质必须满足本工程所处地理位置、环境条件的要求，如：高寒、风沙影响等。

1.5 合同签订后按本规范书要求，投标人提出合同设备的设计﹑制造﹑检验/试验﹑装配﹑安装﹑调试﹑试运﹑验收﹑试验﹑运行和维护等标准清单给招标人确认。

1.6 本设备技术规范书所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。

1.7 本设备技术规范书未尽事宜，由招标人、投标人共同协商确定。

1.8 本设备技术规范书经招标人、投标人确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

一般规定与规范1.1 设备制造依据标准JB/T10217-2000 组合式变压器DL/T 537 高压/低压预装箱式变电站选用导则GB17467 高低压预埋式变电站GB7251 低压成套开关设备国家标准GB4208 外壳防护等级(IP代码)DL404 户内交流高压开关柜订货技术条件GB1094.1～1094.5 电力变压器GB6451.1 三相油浸式电力变压器技术参数和要求GB3906 3～35kV交流金属封闭开关设备GB3309 高压开关设备常温下的机械试验GB16926 交流高压负荷开关－熔断器组合电器SDGJ14 导体和电器选择设计技术规定GB772 高压绝缘子瓷件技术条件SDJS 高压配电装置设计技术规定GB/T l5166 交流高压熔断器GB 3804 3～63kV 交流高压负荷开关GB4109 高压套管技术条件GB/T16927.1～2 高电压试验技术国家电力公司《防止电力生产重大事故的二十五项重点要求》以及国际电工委员会标准IEC-76出版物要求。

ＯＺＢ．４６９．５０４　安装使用说明书　－３５ｋＶ级油浸式变压器安装使用说明书　中电电气集团　江苏中电输配电设备有限公司　目 录　３５ｋＶ级油浸式变压器安装使用说明书　１．　适用范围 ………………………………………………１　２．　变压器结构简介 ………………………………………１　３．　运输 ……………………………………………………２　４．　验收 ……………………………………………………２　５．　存放 ……………………………………………………２　６．　安装变压器 ……………………………………………２　７．　变压器投入运行 ………………………………………５　８．　新变压器投入运行后的注意事项 ……………………５ 附　录 组件使用说明　Ａ．　压力释放阀 ……………………………………………６　Ｂ．　分接开关 ………………………………………………８　Ｃ．　套管 ……………………………………………………１４　Ｄ．　吸湿器 …………………………………………………１５　Ｅ．　温度控制器 ……………………………………………１６　Ｆ．　气体继电器ＱＪ４－５０型 ………………………………１８　Ｇ．　ＳＹＪ－５０型速动油压继电器 …………………………２０　Ｈ．　指针式油位计 …………………………………………２２ ３５ｋＶ级油浸式变压器安装使用说明书　１　适用范围　１．１本说明书适用于３５ｋＶ级油浸式变压器。

　１．２　产品型号说明　Ｓ Ｆ Ｓ Ｚ ９　－　□　／　□ 高压绕组电压等级（ｋＶ）　 额定容量　（ｋＶＡ）　 性能水平代号　 调压方式：有表示有载调压，无表示是无励磁调压 绕组数：有表示三绕组，无表示双绕组　 冷却方式：有表示风冷，无表示自冷　 三相变压器　２　变压器结构简介　２．１铁心 铁心材料选用优质高磁导冷轧取向硅钢片，全斜接缝，步进式三级接缝，无孔绑扎，板式夹件结构。

　２．２线圈 线圈材料采用优质无氧铜材料制造的扁线，低压线圈采用连续式或螺旋式结构；高压线圈采用连续式或纠结连续式结构，首末段加强绝缘，线圈采用不浸漆，但经过干燥处理形成一个有机整体。
