SCB10- 干式变压器安装使用说明书OHT.460.010 沈阳昊诚电气有限公司安装使用说明书OHT.460.010 沈阳昊诚电气代替: 有限公司SCB10 系列干式变压器共15 页第1 页1 概述本说明书适用于本公司生产的F 级真空浇注式干式变压器，容量为30-2500kVA电压等级10kV 级及以下。
1.1 F 级真空浇注式干式变压器，是我公司采用先进的真空浇注技术设计制造的产品。
SCB10 系列干式电力变压器是采用新材料、新工艺制造的F 级真空浇注式变压器。
该产品具有节能、防潮、阻燃等优良性能，同时还具有低损耗、低噪音、低局放、高强度的突出技术特点。
产品性能符合GB6450-1986《干式电力变压器》及GB/T10228-1997《干式电力变压器技术参数和要求》标准要求。
可广泛使用于输变电系统，特别是有特殊防火安全要求的场合。
1.2 变压器型号及其含义如下：S C B □ - □ / □ 初级电压0.38-10kV 额定容量30-2500kVA 性能水平代号低压箔绕式描写环氧浇注式描校三相旧底图总号1.3 变压器铁芯采用优质冷轧晶粒取向硅钢片加工而成铁芯采用45℃全斜步底图总号进式接缝结构心柱采用高强度无碱无纬半干性玻璃丝带绑扎.铁芯表面涂编制签字校对标准化日期提出部门审定标记处数更改文件号签字日期批准文号批准沈阳昊诚电气OHT.460.010 安装使用说明书有限公司共15 页第2 页磁漆防潮、防锈。
1.4 变压器线圈高压为圆筒式，低压采用圆筒式或螺旋式或箔式。
高压采用线式绕组，低压采用线式或箔式绕组。
线圈具有阻燃和很高的抗冷热冲击性能。
1.5 变压器有配外壳和不配外壳两种，没有外壳的其保护级别为IP00。
根据用户需要可装配IP20 或IP23 的外壳，IP20 外壳不允许直径超过12mm 的物体进入壳内，并可防止意外人身触电。
保护级别IP23 外壳可防止与垂直线交角在0 60 范围内的水滴入壳内。
.干式电力变压器使用说明书济南变压器集团济南济变志亨电力设备有限公司目录1、产品介绍 (1)2、附件 (1)3、产品装卸及运输 (2)4、检查验收 (3)5、仓储保管 (3)6、安装注意事项 (3)7、投运前的检查 (4)8、投运前的试验 (4)9、投入运行 (4)10、维修与保养 (5)本说明书适用于我公司生产的树脂浇铸干式变压器的装卸、运输、仓储保管、安装、使用及维修维护等。
1、产品介绍我公司生产的变压器以德国西门子公司的技术进行设计、生产，主要由以下几部分组成：——铁芯采用优质进口高导磁晶粒取向冷轧硅钢片，45 全斜接缝，步进搭接。
空载损耗小，噪声低。
——线圈高压线圈为多段带状铜（铝）箔结构，用填料型树脂在真空状态下浇铸，低压线圈为整张铜（铝）箔结构，层间用预浸布粘结。
线圈绝缘等级为F级（特殊要求可作到H级）。
对于部分小容量的变压器，可按用户要求生产铜线导体的树脂浇铸变压器。
该种结构的线圈具有局部放电量小、抗短路能力强等特点。
2、附件以下附件由用户按其需选用。
2.1 温度控制器：为了便于观测，一般每台变压器配有一台温度控制器。
温度控制器的三个Pt100测温元件分别埋设在低压线圈上端的测温孔内。
随着温度变化，自动监测低压线圈温度，必要时发出控制信号，有效确保了变压器的安全运行。
温度控制器具有启停风机、超温报警、超温跳闸等功能。
目前国内各生产厂对上述各温度值的出厂设定值见下表。
2.2 冷却风机：变压器不带风机时，可在额定容量下连续运行。
加装低噪声辐流风机的变压器，可以在风机连续运行时，将变压器容量提高到120%~150%，但此时负载损耗相应增加50%~125%，阻抗电压也增加20%~50%，二次出口电压略有下降。
此种状态可短时期连续运行，但我们不推荐长期运行。
2.3 外壳：变压器不带外壳，保护等级为IP00，由于变压器运行时不得触摸或靠近，建议用防护栅栏，以保证安全。
根据所使用环境要求的不同，可装配IP20～IP23防护等级的外壳，以防止意外触电和滴水造成的变压器故障。

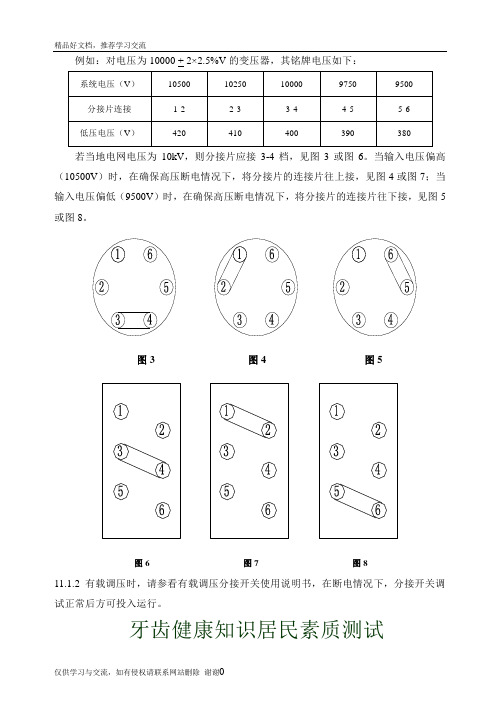

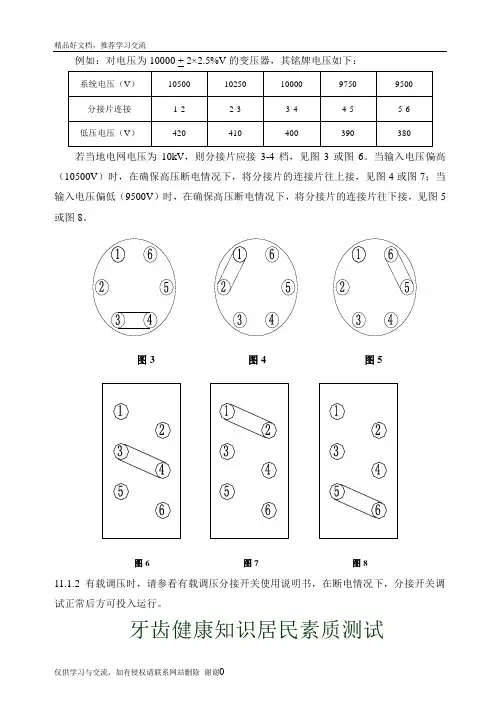

例如：对电压为10000 + 2×2.5%V的变压器，其铭牌电压如下：若当地电网电压为10kV，则分接片应接3-4档，见图3或图6。
当输入电压偏高（10500V）时，在确保高压断电情况下，将分接片的连接片往上接，见图4或图7；当输入电压偏低（9500V）时，在确保高压断电情况下，将分接片的连接片往下接，见图5或图8。
图3 图4 图5图6 图7 图811.1.2有载调压时，请参看有载调压分接开关使用说明书，在断电情况下，分接开关调试正常后方可投入运行。
牙齿健康知识居民素质测试日期：2010 9 20 科室：患者或家属姓名：得分：1、我国由卫生部，国家教委等九个部委联合发起的“全国爱牙日”是( )A、3月12日B、6月6日C、9月20日2、世界卫生组织把三种疾病列为在世界范围内应重点防治的慢性非传染性疾病，这三种疾病是（）A、心血管病、癌症、龋齿B、高血压、糖尿病、牙周疾病C、癌症、冠心病、贫血3、氟化物有预防龋齿的作用，这是因为( )A、氟能增强牙齿的结构B、氟能调节口腔里的酸碱度C、氟能清除口腔里的细菌4、吃甜食最佳的时间是( )A、两餐之间B、和正餐同时C、晚上睡觉前5、乳牙末脱落，恒牙在乳牙的内侧或外侧开始萌出,应( )A、及时拔除未脱落的乳牙B、待乳牙自行脱落C、拔除错位的恒牙6、牙周疾病的主要发病因素是( )A、缺乏维生素CB、牙菌斑C、牙齿排列不齐7、能进行自我察觉的牙周疾病的早期症状是( )A、咬食物时牙疼B、咬食物时牙无力C、咬食物时或刷牙时牙龈出血8、预防牙周疾病的最有效的方法是( )A、一生中不断地、有效地清除牙菌斑B、合理的饮食，补充维生素CC、合理的饮食，治疗慢性病9、能有效清除牙菌斑的方法是( )A、使用漱口液含漱B、刷牙C、嚼口香糖10、下列刷牙方法错误的是( )A、牙龈处的水平震颤与牙面的竖刷相结合B、竖刷法C、横刷法。
KBSG系列矿用隔爆型干式变压器使用说明书抚顺北龙电力机车有限责任公司一、总则1、本使用说明书适用于KBSG系列矿用隔爆型干式变压器（以下简称：干式变压器）其容量为100、200、315、500、630 千伏安，电压级次为6（10）千伏，频率为50赫兹，专供矿井电力输送及作综合机械化采煤电源之用。
2、 KBSG系列矿用隔爆型干式变压器，可在以下使用条件以及额定容量下连续长期工作。
1）、海拔高度不超过1000米；2）、周围环境温度不高于35ºC；3）、周围空气相对湿度不大于95％（＋25ºC时）；4）、在有甲烷混合气体或煤尘爆炸危险的矿井中；5）、在无强烈颠簸震动以及与垂直面的倾斜度不超过15º的环境中；6）、在无足以腐蚀金属和破坏绝缘的气体及蒸汽环境中；7）、无滴水地方。
二、型号及含义3、KBSG系列矿用隔爆型干式变压器标志举例：额定容量500千伏安，高压电压级次为10千伏的矿用隔爆型干式变压，应标志成KBSG－500／10，即：三、技术参数KBSG系列矿用隔爆型干式变压器额定性能数据见表1、表2。
1、一次额定电压为6000V的干式变压器额定性能数据见表1的规定。
表12、一次额定电压为10000V的干式变压器额定性能数据按表2的规定。
3、干式变压器各部位电气绝缘强度应能承受表3规定的工频耐压试验而无损伤（试验中不包括电子及保护器件）。
表34、干式变压器运行中允许温度应按设置在变压器箱壳上部空腔内的热敏元件显示温度来检查，其允许温度不得超过140ºC。
四、结构概述5、干式变压器箱体均由钢板焊制而成，主体侧面采用瓦楞钢板结构以增加散热面。
6、干式变压器的高压线经由高压电缆引入装置，引入高压接线盒。
低压线经低压电缆引出装置（可用1200V／95mm2及以下矿用电缆配合使用）引出低压接线盒，可见图1－1矿用隔爆型干式变压器外型图。
7、控制线（包括超温信号装置）由低压接线盒上的控制接线嘴引出。
BWDK干式变压器温度控制器使用说明书（塑壳）一、产品概述BWDK系列电脑温控器是我公司为风冷干式电力变压器可靠运行而设计的新一代多功能型电脑温度控制器。
利用预埋在干式电力变压器三相绕组线包中的三只Pt100铂热电阻来检测干式电力变压器线包的温升，并根据温升自动控制冷却风机的启停、超温报警直至超高温跳闸以保证干式电力变压器的安全运行。
由于采用目前先进的RISC单片计算机并结合先进的I2C存储与调整技术，根据JB/T7631标准设计而成，使得温控器具有结构简单，运行可靠，抗干扰能力极强的特点。
同时温控器还具有“黑匣子”功能，可记录停电前三个绕组包的温度及本机的工作状态。
二、技术参数1．使用条件环境温度-10℃~+55℃相对温度5-95%大气压60-160KPa工作电压AC170-AC250V（48-60Hz）2．测量范围-40.0-200℃3．分辩率0.1℃4．测量精度±1℃5．控制精度±1℃6．功耗＜8V A7．重量＜1Kg8．传感器参数Pt1009．抗干扰性能符合JB/T7631标准10．触点容量风机：AC125/10A或AC220/7A 三组或单相有源风机AC220/21A 一组超温报警：AC125/10A或AC220/7A 一组超温跳闸：AC125/10A或AC220/7A 一组11．仪表外型尺寸80×160×134mm嵌装开孔尺寸154×77mm三、产品功能介绍1．检测并巡回展示三相线包绕组温度或只显示三相线包绕组中温度最高的一相绕组温度。
巡回显示时每相显示约8秒。
2．故障声光报警：传感器故障时相应的A、B、C相指示灯亮，机器内发出嘀嘀声并接通报警触点。
显示器显示X—50.0，X表示出现故障相位。
3．风机启动和关闭功能：当三相线包绕组中有一相温度达到设定的风机启动温度值时风机自动启动，风机启动时风机指示灯亮。
当三相线包绕组中没有一相温度大于设定的风机关闭度值时风机自动关闭。

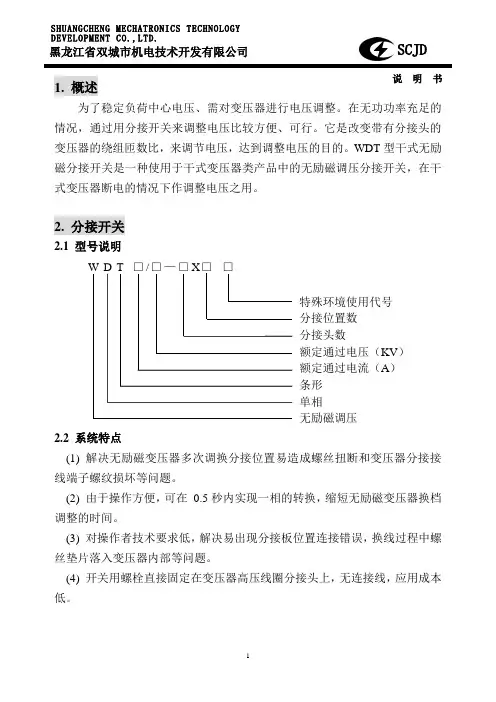

为了稳定负荷中心电压、需对变压器进行电压调整。
在无功功率充足的情况，通过用分接开关来调整电压比较方便、可行。
它是改变带有分接头的变压器的绕组匝数比，来调节电压，达到调整电压的目的。
WDT 型干式无励磁分接开关是一种使用于干式变压器类产品中的无励磁调压分接开关，在干式变压器断电的情况下作调整电压之用。
2. 分接开关2.1 型号说明W D T □/□—□X □ □特殊环境使用代号 分接位置数 分接头数额定通过电压（KV ） 额定通过电流（A ） 条形 单相无励磁调压2.2 系统特点(1) 解决无励磁变压器多次调换分接位置易造成螺丝扭断和变压器分接接线端子螺纹损坏等问题。
(2) 由于操作方便，可在 0.5秒内实现一相的转换，缩短无励磁变压器换档调整的时间。
(3) 对操作者技术要求低，解决易出现分接板位置连接错误，换线过程中螺丝垫片落入变压器内部等问题。
(4) 开关用螺栓直接固定在变压器高压线圈分接头上，无连接线，应用成本低。
2.3 使用条件（1）设有防雨设施。
（2）环境温度不大于55℃，不低于-25℃。
（3）相对湿度不超过95%。
（4）无易燃、易爆、腐蚀性气体及导电尘埃。
（5）分接开关上不应凝霜、凝露和结冰。
2.5 分接开关内部结构定触头架动触头 连接片 定触头支柱定位孔定位装置手动旋钮孔 手动旋钮齿条将分接开关按照下图，与变压器进行连接。
变压器高压线圈分接开关高压线圈分接接线柱2.7分接开关外型尺寸3.1分接开关的检修3.2分接开关的常见故障和处理方法1 用户根据变压器的额定功率、额定电压选择开关。
2 订货前需提供分接开关尺寸中W、L4等尺寸和变压器档位数。
同一电流等级的变压器W、L4应设计为统一尺寸，便于分接开关的配套。
如：电流等级为200A以下变压器的W、L4分别为同一尺寸，201A-400A变压器的W、L4分别为同一尺寸，401A-600A变压器的W、L4分别为同一尺寸。
⼲式环氧树脂浇注变压器产品知识⼲式环氧树脂浇注变压器产品知识1、什么是变压器？变压器是⼀种静⽌的电磁感应设备，在其匝链于⼀个铁芯上的两个或⼏个绕组回路之间可能进⾏电磁能量的交换与传递。
2、简述⼲式变压器的特点及市场前景⼲式变压器产品的特点为安全，难燃，防⽕，⽆污染，可直接安装在负荷中⼼。
免维护，安装简便，综合运⾏成本低。
防潮性能好，可在100%湿度下正常运⾏，停运后不经预⼲燥即可投⼊运⾏。
损耗低，局部放电量低，噪⾳⼩，散热能⼒强，强迫风冷条件下可以150%额定负载运⾏。
配备有完善的温度保护控制系统，为变压器安全运⾏提供可靠保障。
3、⼲式变压器和油浸式变压器的区别？⽤户如何选⽤？⼲式变压器的冷却⽅式为空⽓⾃冷或强迫风冷，其散热⽅式为⽓道散热。
所具有的特点为安全，难燃，防⽕，⽆污染，可直接安装在负荷中⼼。
免维护，安装简便，综合运⾏成本低。
防潮性能好，可在100%湿度下正常运⾏，停运后不经预⼲燥即可投⼊运⾏。
油浸式变压器的冷却⽅式为油循环冷却，采⽤油道散热，所以每台油浸式变压器都要附带油箱。
它的特点是散热性能好。
但是与⼲式变压器相⽐较，油浸式变压器易燃，不防⽕，需经常维护，对环境会造成⼀定污染。
故在⼈群⾼密度地区，已很少使⽤油浸式变压器。
对客户来说，如果只考虑成本低廉，则可考虑采⽤油浸式变压器，但如果从安全运⾏，维护成本及保护环境的⾓度考虑，则建议客户使⽤⼲式变压器。
4、⼲式变压器由哪些部件组成？⼲式变压器主要由下列部件组成：5、⼲式变压器常见的⼯艺中,SC、SCB、SG、SCR、SCLB五种⼯艺的区别？缺点是什么？分别代表的⼚家有哪些？6、SCB与SC的区别（1）线圈绕制⽅⾯：SCB型产品低压线圈采⽤箔绕：（1）绕组结构：采⽤铜箔单层缠绕，层间材料⽤含有潜伏性固化剂的环氧树脂及F级复合箔。
（2）绕组材料：采⽤导电率极佳的⽆氧铜，含铜量99.99%。
SC型产品低压线圈采⽤线绕：（1）绕组结构：圆筒式线圈（2）多根普通玻璃丝包扁铜线。
干式变压器铭牌参数±2x2.5
干式变压器铭牌参数中的“±2x2.5”通常是指变压器的电压调
节范围。
在这里，“±”表示正负偏差，而“2x2.5”表示变压器的
额定电压。
这意味着变压器的电压可以在额定电压的正负2%范围内
调节，即增加或减少2% x 2.5V。
这种调节范围使得变压器能够适
应电网电压的波动，保持输出电压稳定。
这种参数设计可以确保变
压器在各种电网条件下都能提供稳定的输出电压，从而保护设备和
提高系统的可靠性。
此外，干式变压器铭牌参数还包括其他重要信息，如额定容量、额定频率、绝缘等级、制造日期等。
这些参数都对变压器的性能和
使用条件有重要影响，因此在选择和使用变压器时都需要仔细阅读
和理解铭牌参数，以确保设备的安全可靠运行。
