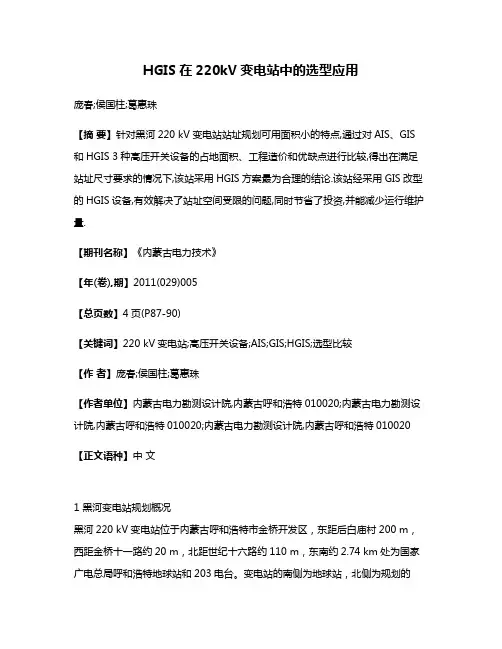

HGIS在220kV变电站中的选型应用庞春;侯国柱;葛惠珠【摘要】针对黑河220 kV变电站站址规划可用面积小的特点,通过对AIS、GIS 和HGIS 3种高压开关设备的占地面积、工程造价和优缺点进行比较,得出在满足站址尺寸要求的情况下,该站采用HGIS方案最为合理的结论.该站经采用GIS改型的HGIS设备,有效解决了站址空间受限的问题,同时节省了投资,并能减少运行维护量.【期刊名称】《内蒙古电力技术》【年(卷),期】2011(029)005【总页数】4页(P87-90)【关键词】220 kV变电站;高压开关设备;AIS;GIS;HGIS;选型比较【作者】庞春;侯国柱;葛惠珠【作者单位】内蒙古电力勘测设计院,内蒙古呼和浩特010020;内蒙古电力勘测设计院,内蒙古呼和浩特010020;内蒙古电力勘测设计院,内蒙古呼和浩特010020【正文语种】中文1 黑河变电站规划概况黑河220 kV变电站位于内蒙古呼和浩特市金桥开发区,东距后白庙村200 m,西距金桥十一路约20 m,北距世纪十六路约110 m,东南约2.74 km处为国家广电总局呼和浩特地球站和203电台。
变电站的南侧为地球站,北侧为规划的110 kV出线走廊,西侧为道路,东侧为村庄,南北长约150 m,东西长约130 m,变电站站址可用面积较小。
该变电站远景规划装设3台180 MVA有载调压变压器,其中2台为220 kV/110 kV/10 kV三绕组有载调压变压器,1台为220 kV/110 kV双绕组有载调压变压器。
全站电压等级按220 kV、110 kV、10 kV三级电压配置,远景规划220 kV出线6回,110 kV出线10回,10 kV出线12回。
220 kV、110 kV采用双母线接线,10 kV采用单母线分段接线。
220 kV屋外配电装置布置在站区南侧,向南架空出线;110 kV屋外配电装置布置在站区北侧,向北架空出线。
主变压器布置在站区中间,10 kV配电室布置在1号、2号主变压器之间,主建筑物和进站大门布置在站区西侧。

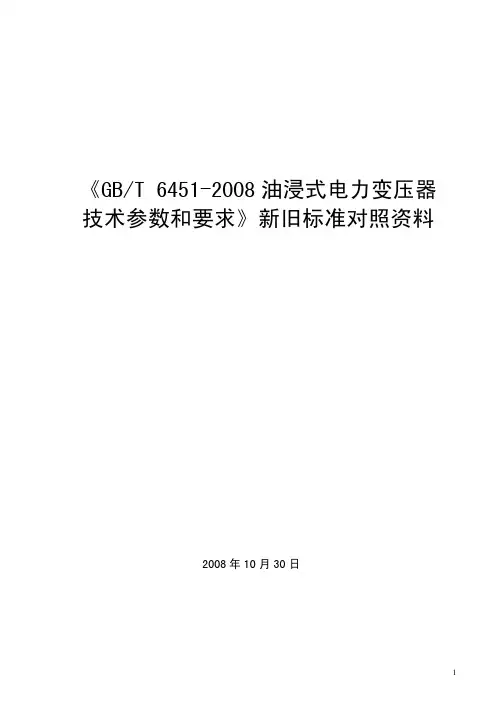

油浸式电力变压器技术参数和要求GB/T 6451--20211围本标准规定了额定容量为30 kVA及以上,电压等级为6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV和500 kV三相及500 kV单相油浸式电力变压器的性能参数,技术要求,测试工程及标志、起吊、安装、运输和贮存。
本标准适用于电压等级为6 kV,--500 kV、额定容量为30 kVA及以上、额定频率为50 Hz 的油浸式电力变压器.2规性引用文件以下文件中的条款通过本标准的引用而成为本标准的条款。
但凡注日期的引用文件,其随后所有的修改单〔不包括订正的容〕或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
但凡不注日期的引用文件,其最新版本适用于本标准。
GB 1094.1 电力变压器第1局部:总那么(GB 1094.1--1996,eqv IEC 60076-1:1993)GB 1094.2 电力变压器第2局部:温升(GB 1094.2--1996,eqv IEC 60076-2,1993)GB 1094.3电力变压器第3局部:绝缘水平、绝缘试验和外绝缘空气间隙(GB 1094.3--2003,IEC 60076-3:2000,MOD)GB 1094.5 电力变压器第5局部:承受短路的能力(GB 1094. 5--2003,IEC 60076-5:2000,MOD)GB/T 2900.15--1997 电工术语变压器、互感器、调压器和电抗器(neq IEC50(421):1990;IEC50(321),1986)GB/T 15164油浸式电力变压器负载导那么(GB/T 15164--1994,idt IEC 60354:1991)/T 10088--2004 6 kV—-500 kV级电力变压器声级3术语和定义GB 1094.1和GB/T2900.15中确立的术语和定义适用于本标准.4 6kV、10 kV电压等级4.1性能参数4.1.1额定容量、电压组合、分接围、联结组标号、空载损耗、负载损耗、空载电流及短路阻抗应符合表1~表3的规定。
长沙电力职业技术学院毕业设计(论文)课题任务书(2007 ---- 2008 学年)长沙电力职业技术学院毕业设计(论文)评阅表前言通过三年的电力专业系统的学习,我们已经初步掌握了一些电气方面的知识,认识了很多电气设备。
老师深刻而形象的传授,使我们受益匪浅,学校丰富多彩的实习使我们不但有理论的优势,也有实践操作能力。
这次110KV变电所一次系统的设计不但复习总结了以前的知识,而且学习了很多新的知识,培养了很多新的能力,比如上网查阅资料的能力,整理数据、分析数据的能力,使用AUTO CAD 解决实际绘画问题的能力等等。
在设计的过程中,为了数据的严肃性,我翻阅了很多参考资料,有时,一个小小的标点也要让我仔细斟酌良久,我知道科学是严肃性的。
本设计的思路秉着经济性,可靠性,可行性原则设计使设计尽量紧凑化。
由于这个变电所属于终端变电所,停电只影响到用户侧,而且主要是三类负荷,对供电的可靠性不是很高,所以只采用了一台主变,对于一处二类负荷,我们采用从其他电源引过来,这样不但节省了备用变压器,断路器,隔离开关等设备的费用,同时还使结构简单,便于操作,节省了运行管理费用等等。
110KV侧不带负荷,但采用了单母接线,主要考虑是留有发展空间。
考虑10年以后负荷的增长,容量增加,变电所再增加变压器留有余地。
电抗器主要用在10KV侧限制短路电流,主要安装在短路电流在30KA及以上分段接线的母线上,所以本设计没有考虑。
最后感谢指导老师的悉心指导,设计过程中出现了许多困难,多亏老师的耐心指点。
设计存在很多缺陷,万望专业人士批评指正。
设计者:胡欣2008年1月目录前言摘要第1章基本概念1.1常用概念 (1)1.2变电所分类 (1)第2章变电所一次系统的设计2.1 原始材料分析及主变的选择 (2)2.2 电气主接线设计 (4)2.3 所用电设计 (8)2.4 短路电流的计算 (8)2.5 电气设备的选择 (10)2.6高低压配电装置的设计 (23)第3章计算书3.1 短路电流计算 (25)3.2 电气设备的选择和校验 (27)附录后记致谢参考资料及文献摘要变电所由主接线,主变压器,高、低压配电装置,继电保护和控制系统,所用电和直流系统,远动和通信系统,必要的无功功率补偿装置和主控制室等组成。

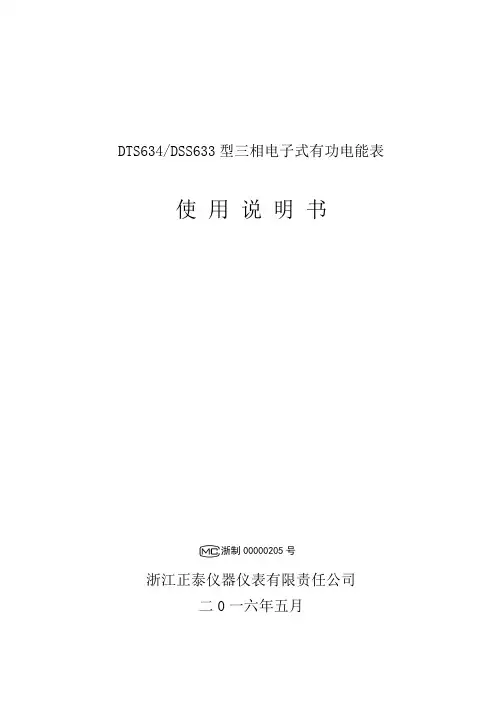

DTS634/DSS633型三相电子式有功电能表使用说明书浙制00000205号浙江正泰仪器仪表有限责任公司二0一六年五月目录1.概述DTS634/DSS633型三相电子式有功电能表(以下简称电能表)是采用大规模集成电路,用于测量参比频率为50Hz的三相电网中正反向有功电能。
电能表主要性能指标符合GB/T 《交流电测量设备通用要求试验和试验条件-第11部分:测量设备》、GB/T 《交流电测量设备特殊要求-第21部分:静止式有功电能表(1级和2级)》等标准的相关要求。
主要产品特点1.1.2计量正反向有功电能,反向电能按正向累计。
1.1.1电能表采用计度器显示。
1.1.3产品采用性能稳定、低功耗的工业级元器件设计制造。
型号名称DTS634:三相四线电子式有功电能表DSS633:三相三线电子式有功电能表产品型号的组成及代表意义图 1 产品型号的组成及其代表意义使用环境条件1.4.1 温度范围1.4.1.1 规定工作温度范围:-25℃~+55℃;极限工作温度范围:-40℃~+70℃;资料来源编制<**设计签字**> <**设计签字日期**>校对<**校对签字**> <**校对签字日期**>审核<**审核签字**> <**审核签字日期**>标准化<**标准化签字**> <**标准化签字日期**> 提出部门审定<**审定签字**> <**审定签字日期**>@ 换页2015(ZTY)-0984 施宁宁批准<**批准签字**> <**批准签字日期**> 标记处数更改文件号签字日期职责签字日期1.4.2 相对湿度(年平均)小于75%。
2.产品的结构特征及工作原理结构2.1.1机械结构2.1.1.1电能表的底壳采用喷漆金属材料、接线端钮盒采用黑色酚醛树脂、罩盖采用耐腐蚀、抗冲击、阻燃、绝缘性能良好的工程塑料制成,整机具有良好的阻燃、绝缘性能。

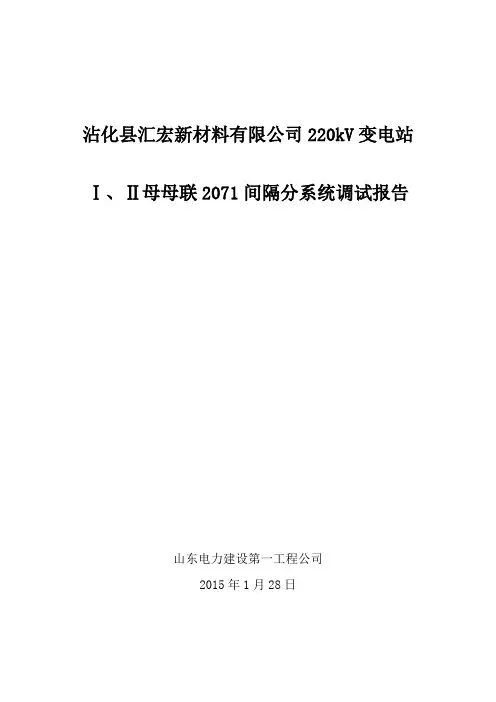

沾化县汇宏新材料有限公司220kV变电站Ⅰ、Ⅱ母母联2071间隔分系统调试报告山东电力建设第一工程公司2015年1月28日专业负责人:专业参加人:报告编写人:1设备系统概述本期工程主变采用正泰电气股份有限公司生产的SFSZ-/220有载调压三卷变压器,220KV中性点经隔离开关接地,并装设氧化锌避雷器和放电间隙,110KV中性点经隔离开关接地,并装设氧化锌避雷器和放电间隙,35kV低压侧中性点采用不接地方式,系统采用经接地变及消弧线圈接地方式;220kV系统采用双母线双分段接线方式,与北海联络2回出线、与沾化4个电厂联络4回进线、降压变3回、4回备用、 4回母联分段、4回PT,共21回间隔,采用现代重工生产的SF6全封闭组合电器。
110kV系统采用双母线双分段接线方式,10回出线、3回降压变进线、8回电厂主变进线、2回电厂高备变出线、4备用、4回母联分段间隔、PT 4回间隔,共35回间隔,采用平高电气生产的SF6全封闭组合电器。
35kV系统采用双母双分段接线方式,3回降压变进线、14回出线,2回接地消弧(带站用电)、4回母联分段间隔、PT 4回间隔、电容补偿6回,2备用,共35回间隔,采用正泰电气生产的封闭落地式高压开关柜;二次设备采用南瑞继保、北京四方、山大电力。
继电保护按照《继电保护和安全自动装置技术规程》配置,同时参考发电厂主设备继电保护四统一典型设计的有关规定,并执行“防止电力生产重大事故的二十五项重点要求”继电保护实施细则的通知的有关要求。
2设备参数:型号:550SR 额定电流:4000A 额定频率:50HZ额定电压:252kV 额定短时耐受电流:63kV 3S工频耐受电压:460kV rms 雷电冲击耐压:1050kV peak3额定气压:0.7/0.5MPa 出厂编号:H-07厂家:现代重工(中国)电气有限公司2调试过程介绍2014年12月15日进入沾化汇宏新材料综合利用220kV变电站现场,历时一个月时间进行了电压电流回路、信号回路、断路器及刀闸控制回路、同期回路、微机监控系统的调试工作。

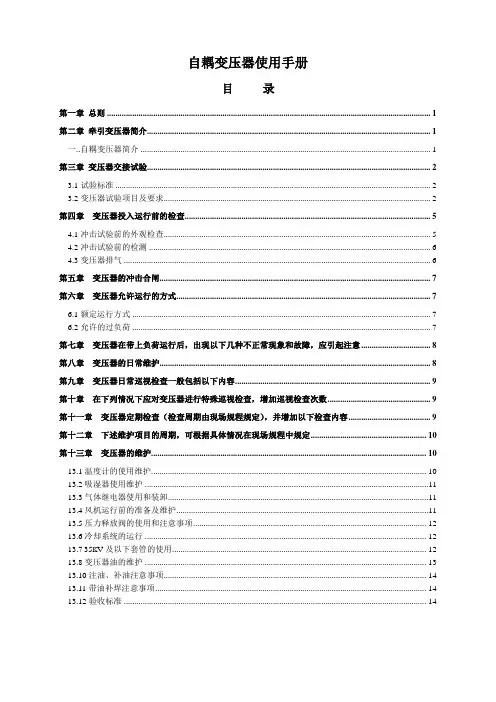

自耦变压器使用手册目录第一章总则 (1)第二章牵引变压器简介 (1)一..自耦变压器简介 (1)第三章变压器交接试验 (2)3.1试验标准 (2)3.2变压器试验项目及要求 (2)第四章变压器投入运行前的检查 (5)4.1冲击试验前的外观检查 (5)4.2冲击试验前的检测 (6)4.3变压器排气 (6)第五章变压器的冲击合闸 (7)第六章变压器允许运行的方式 (7)6.1额定运行方式 (7)6.2允许的过负荷 (7)第七章变压器在带上负荷运行后,出现以下几种不正常现象和故障,应引起注意 (8)第八章变压器的日常维护 (8)第九章变压器日常巡视检查一般包括以下内容 (9)第十章在下列情况下应对变压器进行特殊巡视检查,增加巡视检查次数 (9)第十一章变压器定期检查(检查周期由现场规程规定),并增加以下检查内容 (9)第十二章下述维护项目的周期,可根据具体情况在现场规程中规定 (10)第十三章变压器的维护 (10)13.1温度计的使用维护 (10)13.2吸湿器使用维护 (11)13.3气体继电器使用和装卸 (11)13.4风机运行前的准备及维护 (11)13.5压力释放阀的使用和注意事项 (12)13.6冷却系统的运行 (12)13.735K V及以下套管的使用 (12)13.8变压器油的维护 (13)13.10注油、补油注意事项 (14)13.11带油补焊注意事项 (14)13.12验收标准 (14)第一章总则本手册适用于我公司生产的油浸式牵引变压器的使用、维护。
变压器运输、贮存、安装,须以本公司《变压器运输安装手册》为指导,以免发生变压器质量问题,并请做好有关记录。
安装与使用部门应按照工厂所提供的各类出厂技术文件、运输安装手册、产品使用手册、各组部件的安装使用说明书进行施工。
若有疑问或不清楚之处,须直接与制造厂联系,以便妥善解决。
第二章牵引变压器简介以下所介绍各变压器均为典型型号变压器的供电方式、接线图、出线端子位置示意图、型号说明、基本条件以及联结组,具体变压器应参考其铭牌和具体技术文件。
目录概述技术参数一次结构图结构安全操作规程标准图纸基础技术要求标准包装保管运输订货须知概述适用范围本说明数对YBM,YBP系列紧凑型箱式变电站(以下简称箱变)的型号说明、环境条件、技术参数、产品结构、检验及标志等进行了规定。
本技术太偶见使用于额定频率为交流50Hz,额定电压10/0.4kV,变压器容量在50-1600kVA之间的YBM,YBP,MB箱变中。
箱变是由高低压开关设备、配电变压器、电能计量设备和无功功率补偿装置等设备装配在一个或几个箱体内组成的紧凑型变配电装置。
箱变投资地,占地面积小,施工周期短,维修方便,安全可靠,特别是其外形多样化易与周围环境相协调的特点被广泛地应用于高层建筑、住宅小区、厂矿企业、市政、公园、商场等,目前得到大力发展。
引用标准GB/T17467-1998《高压/低压预装式变电站》DL/T537-1993《6-35kV箱式变电站定货技术条件》GB/T11022-2002《高压/低压预装箱式变电站选用导则》GB7251.1-2005《低压成套开关设备和控制设备》第一部分:《型式试验和部分型式试验成套设备》GB/T16934-1997《电能计量柜》GB1094-2003《总则》(变压器)品型号说明产品型号说明变压器容量低压侧额定电压高压侧额定电压设计序号结构型式变电站预装式使用环境1,海拔高度;小于等于2000m.2,周围空气温度:不高于+40°C,不低于-25°C3,风速:小于等于35m/s4,相对湿度:日平均值不大于95%,月平均值不大于90%。
5,安装地点:没有爆炸,火灾危险。
无严重腐蚀,污秽源。
周围无剧烈震动设备。
安装倾斜度不超过3度。
6,如与上述条件不符可与厂家协商。
基础技术要求1.接地网可按其它做法,但接地电阻需小于4欧。
2.电缆管预埋根数,位置,管经由用户自定。
3.墙裙,踏步自定。
4.在当地供电部门指导下,可预埋电缆头固定支架。
5.防水沙浆厚20mm.6.根据平面图设定摆向,变压器室门朝向路边或开阔地。
35kV 降压变电部电气部分第一章 主变与所用变的选择第一节 主变压器的选择一、 负荷统计分析(由原始资料计算如下):∑10P=P 1max +P 2max +P 3max +P 4max +P 5max +P 6max +P 7max=1200+2000+1200+1500+1500+500+200=8100(KW )∑10Q =Q 1max +Q 2max +Q 3max +Q 4max +Q 5max +Q 6max +Q 7max=576+1240+744+930+930+375+150=4945(KVar )S 10MAX =∑+∑2max 102max 10Q P =2494528100+=9490.15(KVA )10ϕCos =MAXS P1010∑=15.94908100=0.854考虑到负荷的同时率,10kV 侧最大负荷应为:MAX S 10'=S 10MAX ⨯10η=9490.15⨯0.85=8066.63(KVA) 2、35kV 侧:S 35MAX =MAX S 10'=8066.63(KVA)二、主变台数的确定根据《35-110kV 变电所设计规》3.1.2条规定“在有一、二级负荷的变电所宜装设两台与以上主变压器。
如变电所可由中、低压侧电力网取得足够容量的备用电源时,可装设一台主变压器。
”本设计为35kV 降压变电所,10kV 侧为负荷,故考虑安装两台主变压器。
若以一个元件故障作为可靠进行统计,则两个元件与三个元件的可靠性如下:(S 表示可靠度,R 表示故障率) S II =S 2+2SR=S 2+2S (1-S )= 2S- S 2S III = S 3+3S 2R= S 3+3S 2(1-S )= 3S 2- 2S 3S II - S III =2S- S 2-(3S 2- 2S 3)= 2S- 4S 2+2S 3 = 2S(S-1)2>0可见当以一个元件故障作为可靠统计的话,两台变压器并联运行的可靠度要超过三台变压器并联,因此应优先考虑安装两台主变压器。
TZBWO-12铁路电力远动智能箱变安装使用与维护手册Railway Remote Intelligent Compact SubstationInstruction manual青岛特锐德电气有限公司TGOOD ELECTRIC CO.,LTD QINGDAO始终安全第一Safety first-always!在开关设备安装使用前请先仔细阅读本说明书That’s why our instruction manual begins with these recommendations箱式变电站安装于户外场所。
Compact substation install outdoor suitable for electrical equipment.确保由专职电气人员进行安装、操作和维护。
Ensure that installation,operation and maintenance are carried out by specialist electricians only.必须保证现场电气设备的联接条件和工作规程的适用和安全性。
Comply in full with the legally recognized standards(DIN VDE/IEC),the connection conditions of the local electrical utility and the applicable safety at work regulations.有关开关设备的一切操作,都要遵守说明书中的相应规定。
Observe the relevant information in the instruction manual for all actions involving switchgear and switchboards.危险Danger要特别注意说明书中标有这个危险标志的注意事项。
名称1主变压器2主变中性点设备成套装置3110KV SF6断路器110KV出线侧4110V 隔离开关110KV出线侧5110V 隔离开关110KV出线侧PT设备6110V 隔离开关主变侧7110KV 电流互感器8110KV电容式电压互感器母线设备9110KV 氧化锌避雷器母线设备1035KV 氧化锌避雷器主变35KV侧11110KV端子箱12检修电源箱13照明灯具14绝缘子和穿墙套管复合耐张绝缘子串穿墙套管支柱绝缘子耐张线夹T型线夹0°铝设备线夹30°铝设备线夹90°铝设备线夹矩形母线固定金具铜母线伸缩节铜铝过渡设备线夹15导体和导线,电缆110KV主变和配电装置部分型号单位数量厂家三相双绕组自冷有载调压油浸式变压器台1 5000KVA/115KV额定电压比:115+-8X1.25%/37KV接线组别:YNd11,阻抗电压:UK=10.5%冷却方式:ONAN附套管电流互感器110KV:LRB-110 5P20 200-600/5A 每相1只LR-110 0.5 200-600/5A 每相1只中性点:LRB-60 5P20 100-300/5A 1只配有载调压开关M-500/500A标准轨距,附远方测温装置。
成套采购,每套含:套1中性点单极隔离开关 单柱水平开启式GW13-72.5W/630A 1只,附电动操作机构一付SUN-BJX-110 90-135mm可调间隙CT SUN-LZW-12G 100-300/5A 5P20避雷器 YH1.5W-72/186(含计数器)1只配套供应支架(含操作机构安装附件)外绝缘爬电距离不小于3150mmLW38-126,SF6介质,瓷柱式,单断口,三相机械联动台1额定电压比126KV,额定电流:80KA分合闸控制电压DC220V储能电机电压:AC220V,弹簧操作机构外绝缘爬电距离不小于3150mm双柱水平开启式,单接地(右接地),户外组1GW4-126D(W),额定电压比126KV,额定电流:1250KA热稳定电流:31.5KA/4S,动稳定电流:80KA三相联动式操作机构:主刀电动并可手动,地刀手动配电磁锁一付相间距离2.0m外绝缘爬电距离不小于3150mm配套供应支架(含操作机构安装附件)双柱水平开启式,不接地,户外组1GW4-126D(W),额定电压比126KV,额定电流:1250KA热稳定电流:31.5KA/4S,动稳定电流:80KA三相联动式操作机构:主刀电动并可手动配电磁锁一付相间距离2.0m外绝缘爬电距离不小于3150mm配套供应支架(含操作机构安装附件)双柱水平开启式,双接地,户外组1GW4-126DD(W),额定电压比126KV,额定电流:1250KA热稳定电流:31.5KA/4S,动稳定电流:80KA三相联动式操作机构:主刀电动并可手动,地刀手动配电磁锁一付相间距离2.0m外绝缘爬电距离不小于3150mm配套供应支架(含操作机构安装附件)LB6-110,额定电压110KV,户外,油浸式台3热稳定电流:31.5KA/4S,动稳定电流:80KA额定电流比:2X300/5A(测,计量次级均带抽头,变比300/5A)次级排列:5P20/5P20/0.5/0.2S/5P20输出容量:30/30/30/20/30VA外绝缘爬电距离不小于3150mm配套供应支架(含操作机构安装附件)母线型,油浸叠装瓷外套式户外四绕组台3 TYD110/√3-0.02H额定电压110KV,电容量0.02uF额定电压比:110/√3 0.1/√3 0.1/√3 0.1KV输出容量:50/50/100VA准确级:0.2/0.5/3P配套供应支架(含操作机构安装附件)瓷柱式氧化锌避雷器YH10W5-102/266只3附放电计数器及在线监测器标称放电电流:10KA,额定电压102KV标称雷电冲击电流下的最大残压266KV外绝缘爬电距离不小于3150mm氧化锌避雷器YH5WZ-54/134只3 XJ-I,户外式,附底座,不锈钢110KV断路器端子箱个1母线设备PT端子箱个1主变压器端子箱个1 110KV配电箱个1主变压器个1包含配电箱及动力照明箱,电缆电线等套1 FXBW4-110/70(110KV配电装置)串6户外式高原型 CWW-40.5/1500-3只3 ZSW-40.5/4-G高原型(主变35KV出线和消弧线圈用)只13 NY-240/30套9 TY-240/30套6 SY-240/30A套15 SY-240/30B套15 SY-240/30C套9 MWP-102套12 MST-80X8套6 SYG-240/30B套3。
正泰始创于1984年7月,现辖8大专业公司、2000多家国内销售中心和特约经销处,并在国外设有40多家销售机构。
产品覆盖高低压电器、输配电设备、仪器仪表、工业自动化、建筑电器、光伏电池及组件系统和汽车电器等产业,产品畅销世界90多个国家和地区。
面对经济全球化的浪潮,正泰集团实施"国际化、科技化、产业化"战略,完成了由低压向高压、由元器件向成套、由传统工业电器制造向自动化、新能源领域、由电气制造业向系统集成方向发展的历史性突破。
我们期待,在未来世界电气领域里,有一个响亮的品牌来自中国,她的名字叫--正泰!浙江正泰电器股份有限公司中国产销量最大的低压电器生产企业,专业从事配电电器、控制电器、终端电器、电源电器和电力电子等低压电器产品的研发、生产和销售。
“正泰”商标被认定为中国驰名商标。
公司于2004年荣获中国质量管理领域的最高奖--全国质量管理奖。
>>点击进入公司网站正泰电气股份有限公司现辖4个事业部(变压器事业部、高压开关事业部、成套设备事业部、元件事业部)、3个控股子公司(浙江正泰电缆有限公司、上海正泰电力工程有限公司、合电正泰公司),拥有涵盖输配电全系的产品线,主要生产和销售以下产品: 110-500kV 电力变压器 10-35kV 配电变压器126—252kV 气体绝缘金属封闭开关设备(GIS ) 高压断路器 隔离开关1000kV 及以下避雷器 互感器 绝缘子中压开关元件 电力自动化0.66kV-40.5kV 成套开关设备 箱式变电站35kV 以下电线电缆>>点击进入公司网站集电能表、燃气表、安装式电表、温控压力仪表、万、钳、兆便携式仪表,以及自动变光焊接面罩等系列产品的研发、生产、销售和工程服务于一体的大型企业。
2000年创利税列“2000年度中国私营企业纳税100强排行榜”第74位。
各类仪表产销量跻身于全国电工仪表行业前三强。
>>点击进入公司网站浙江正泰建筑电器有限公司建筑电器领域内唯一一家被建设部确定为“国家住宅产业化基地”的龙头企业。
35—110kV变电所设计规范(GB 50059—92)第一章总则第1.0.1条基本设计原则,但删去原规范第1.0.1条的“电能质量合格”一项,因电能质量指标是指电压与频率。
35—110kV电压允许变化范围为额定电压的±5%,它决定于电力系统中的无功功率平衡;频率允许偏差为±0.5c/s,决定于系统中的有功功率平衡。
要在变电所内调节是有困难的,因此删去。
第1.0.2条根据国家计委计标发(1985)46号文的通知,本规范电压适用范围规定为35—110kV。
单台变压器容量系参照原水电部(72)水电电字第125号文,规定为5000kV A及以上。
第1.0.3条根据多年来电力建设方面的经验教训,正确处理近期建设与远期发展的相互关系是必要的,目的是使设计的变电所能获得最大的综合经济效益。
并补充了应根据工程的5—10年发展规划进行设计。
上述年限是指工程预定投产之日算起的5~10年。
并要适当考虑今后变电所在布置上有再扩建的可能性。
第1.0.4条本条强调建设标准应根据国情综合考虑需要与可能。
标准既不过低,影响安全运行,又不过高,脱离经济实际。
第1.0.5条本条强调变电所的设计应执行国家节约用地的政策。
第二章所址选择和所区布置第2.0.1条一、变电所靠近负荷中心是所址选择的基本要求。
有利于提高供电电压质量、减少输电线路投资和电能损耗。
二、执行国家节约用地的政策,尽量减少征地费用及农业损失。
三、本条文中增加了“电缆线路”的内容,因市区建筑群稠密,架空线路走廊受到限制,变电所采用电缆进、出线的逐渐增多。
四、所址应尽可能地选择在靠近铁路、公路和河流交通线附近,便于主要设备的运输及对变电所的管理。
五、原规范规定“所址应设在污源的上风侧”,但由于不少地方,其两个相反风向的风频往往是接近的,因此,本条文改为“设在受污源影响最小处”。
所址选择时,应对风玫瑰图作具体分析,根据本地区的具体情况确定所址。
六、原规范要求35kV变电所所址标高宜在50年一遇高水位之上,原部颁规程要求63kV,1lOkV变电所宜在百年一遇高水位之上。
35-110KV变电所设计规范35~110KV变电所设计规范GB50059-92第一章总则第1.0.1条为使变电所的设计认真执行国家的有关技术经济政策,符合安全可靠、技术先进和经济合理的要求,制订本规范。
第1.0.2条本规范适用于电压为35~110kV,单台变压器容量为5000kVA及以上新建变电所的设计。
第1.0.3条变电所的设计应根据工程的5~10年发展规划进行,做到远、近期结合,以近期为主,正确处理近期建设与远期发展的关系,适当考虑扩建的可能。
第1.0.4条变电所的设计,必须从全局出发,统筹兼顾,按照负荷性质、用电容量、工程特点和地区供电条件,结合国情合理地确定设计方案。
第1.0.5条变电所的设计,必须坚持节约用地的原则。
第1.0.6条变电所设计除应执行本规范外,尚应符合现行的国家有关标准和规范的规定。
第二章所址选择和所区布置第2.0.1条变电所所址的选择,应根据下列要求,综合考虑确定:一、靠近负荷中心;二、节约用地,不占或少占耕地及经济效益高的土地;三、与城乡或工矿企业规划相协调,便于架空和电缆线路的引入和引出;四、交通运输方便;五、周围环境宜无明显污秽,如空气污秽时,所址宜设在受污源影响最小处;六、具有适宜的地质、地形和地貌条件(例如避开断层、滑坡、塌陷区、溶洞地带、山区风口和有危岩或易发生滚石的场所),所址宜避免选在有重要文物或开采后对变电所有影响的矿藏地点,否则应征得有关部门的同意;七、所址标高宜在50年一遇高水位之上,否则,所区应有可靠的防洪措施或与地区(工业企业)的防洪标准相一致,但仍应高于内涝水位;八、应考虑职工生活上的方便及水源条件;九、应考虑变电所与周围环境、邻近设施的相互影响。
第2.0.2条变电所的总平面布置应紧凑合理。
第2.0.3条变电所宜设置不低于2.2m高的实体围墙。
城网变电所、工业企业变电所围墙的高度及形式,应与周围环境相协调。
第2.0.4条变电所内为满足消防要求的主要道路宽度,应为3.5m。
SCB11型干式变压器技术要求(10/0.4KV)
乙方保证提供符合本技术规范书要求和有关最新工业标准的优质产品,即使是在合同签订之后,甲方也有权提出因规范标准和规程发生变化而产生的一些补充要求,具体项目由双方共同商定。
本技术规范书要求所使用的标准如遇与乙方所执行的标准发生矛盾时,按其中较高的标准执行。
本技术规范书要求的条款为订货合同的附件,与合同正文具有同等效力。
一、主要技术参数及要求
1.1 本技术要求提出的是SCB11型10/0.4KV配电变压器最低限度的技术条件,并未对一切技
术细节作出规定,也未充分引述有关标准和规范的条文,乙方应保证提供符合本技术要求和国家规范及工业标准的优质产品。
1.2 本项目是SCB11型10/0.4KV配电变压器需从公司品牌库里的顺特电气设备有限公司、南
京大全电气有限公司、江苏华鹏变压器有限公司、海鸿电气有限公司、天津市特变电工变压器有限公司、特变电工股份有限公司、正泰集团七个品牌中进行选择。
1.3乙方应认真逐项确认下面技术参数响应表(见下表1),不允许乙方擅自更改技术参数要
求。
如有偏差,要求详细填写乙方技术参数偏离表(见附件一表2)。
表1 技术参数响应表。
110kv 马泰壕变电站设备型号说明 一、主变压器额定容量:25/25MVA 额定电压:110/10.5Kv分接范围:110±(8x1.25%)/10.5kV 额定电流:131.2/1374.6A 连接组别:YNd11 额定频率:50Hz 相数:3 冷却方式:ONAN [1、油浸自冷(ONAN); 2、油浸风冷(ONAF); 3、强迫油循环风冷(OFAF); 4、强迫油循环水冷(OFWF);5、强迫导向油循环风冷(ODAF);6、强迫导向油循环水冷ODWF) ]。
绝缘水平:h.v.线路端子 LI/AC 480/200KV h.v.中性点端子 LI/AC 325/140KV l.v. 线路端子 LI/AC 75/35KV 二、主变试验项目1、电压比测量及联结组别标号检定;(变比测试仪)2、绕组电阻测量;(电阻测试仪)3、绝缘电阻、电容、介损测量、外施耐压试验;4、空载电流、空载损耗;5、负载损耗、阻抗电压测量;6、雷电冲击试验;7、感应耐压试验;8、声级测定;9、空载电流电压谐波; 10、零序阻抗;11、油试验、密封试验、有载分接开关试验; 三、主变使用说明1、安装及装配注意事项1.1装水银温度计、温度指示控制器,在安装的同时要将温度计座内注入变压器油,油量要能完全侵泡温包,以保证温度计反应准确。
1.2有密封胶条的法兰安装时,螺栓要均匀施力,使得密封条均匀受力。
1.3变压器注油时所有放气塞必须打开,冒油是再密封好。
1.4注入变压器油后,将散热器、气体继电器、套管(密封式套管除外)、观察窗、高压套管一次侧额定电压110KV 额定容量25000 损耗等级10 有载调压 三相升高座等的放气塞密封好,并检查所有密封面,检查其是否有渗油现象,并再次放出气体继电器内的气体。
在补注变压器油时,须注意补充变压器油的型号、产地或油基应与变压器主体内油相同并检查合格。
不同型号、产地或油基的变压器油一般不得混合使用,若必须混合使用时,须经混油试验合格后,方可使用。
1.5取变压器油样进行试验从下节油箱的油样活门取油样,进行化验分析。
油的击穿电压数值:≥40kV。
1.5.1油的介质损耗因数:tgδ在90℃时不大于0.5%。
1.5.2油的酸值:不大于0.03mgKOH/g。
1.5.3闪点(闭口):45号油不低于135℃。
1.5.4油中应无机械混合物、游离态、水分等。
油质不符合上述规定时,应进行过滤处理,以达到合格要求。
1.6变压器油的定期化验与更换1.6.1密封式套管内装的油,有载分接开关油室内装的油与变压器油箱内装的油分开的,应分别取样进行化验。
1.6.2变压器油箱内装的油与密封式套管内的油应每六个月取油样化验一次。
有载分接开关内的油应在切换次数超过5000次,必须换油。
在一年内(切换次数不到5000次),也须换一次油。
在三个月内(无论切换次数多少)均须取油样化验一次。
当油质不符合要求,须立即更换。
1.6.3如果变压器发生事故时,事故后必须取油样化验。
1.7测量变压器的绝缘电阻、吸收比R60/R15及变压器的介质损耗因数tgδ,测量通常应在60s时绝缘电阻绝对值≥10000MΩ吸收比可不考核。
不同测量温度绝缘电阻可按下式换算:R2=R1x1.5(T1-T2)/10式中:R1、R2分别为温度T1、T2时的绝缘电阻值。
不同温度下的tgδ值可按下式换算:Tgδ2= tgδ1x1.3(T2-T1)/10式中tgδ1、Tgδ2分别是温度T1、T2时的tgδ值。
1.8铁芯和夹件的接地1.8.1将夹件与铁轭的接地片打开,测量夹件与铁芯之间的绝缘阻值应不小于200MΩ(35kV 级及以下用500VMΩ表,66kV级及以上用2500VMΩ表)。
1.8.2铁芯、夹件必须一点接地,不能多点接地(即铁芯、夹件不能构成回路)。
1.9变压器维护注意事项1.9.1对变压器进行真空注油时,应在油箱上部连接气体继电器法兰处抽真空(此时不装气体继电器),由油箱下部放油阀进油。
1.9.2变压器运行状态下高压套管中间法兰处引出的小套管必须旋紧,以使可靠接地。
需要测套管介质损耗因数时,小套管接地罩打开即可进行测量。
1.9.3当变压器因气体继电器保护跳闸经检查气体继电器内气体为不燃性气体时,应查明原因,是否系统由于密封不好所致或由于油位降低与二次回路故障而产生。
1.9.4升高座的放气塞要定期放气。
三、变压器运行维护1.允许运行方式1.1额定运行方式1.1.1变压器在规定冷却条件下可以按名牌规范运行。
1.1.2变压器运行中的允许温度应按上层油温来检查。
上层油温最高不得超过95℃。
为了防止变压器绝缘材料劣化过速,上层油温不宜超过85℃。
1.1.3变压器外加一次电压可较额定值高,但一般不得超过额定值的105%。
不论电压分接头在任何位置,如果所加一次电压不超过其相应额定值的105%,则变压器的二次侧可带额定电流。
1.2允许的过负荷空载运行条件下,过电压1.1倍可连续运行。
事故过负荷只允许在事故情况下(例如运行中有一台变压器需停运,则另一台变压器允许按事故过负荷运行)使用。
1.2.1变压器经过事故过负荷以后,应将事故过负荷的大小和持续时间记入变压器运行档案内。
1.3在正常运行时的维护1.3.1对变压器绕组绝缘的检查1.3.1.1变压器检修后投入运行前以及长期停用后,均应测量绕组的绝缘电阻,测得的数值和测量时的油温应记入变压器履历卡片内。
测量变压器绝缘电阻应使用相应的兆欧表。
绝缘电阻允许值不予规定,在变压器使用期间,所测得的绝缘电阻值与变压器在安装或大修干燥后投入运行前测得的数值的比,是判别变压器运行中绝缘状态的主要依据。
绝缘电阻的测量应尽可能在相同的温度,用电压相同的摇表进行。
1.3.1.2如变压器的绝缘电阻大幅度降低至初次测值的50%或更低时,则应测量变压器的tgδ、电容、R60/R15,并取油样检验。
变压器绝缘状况的最后结论应综合全部试验数据并与以前运行中的数据比较分析后得出。
1.3.2对变压器的检查1.3.2.1值班人员应根据控制盘上的仪表监视变压器的运行,并每小时抄表1次。
如变压器过负荷下运行,则至少每半小时抄表1次。
安装在变压器上的温度计,在巡视变压器时应作记录。

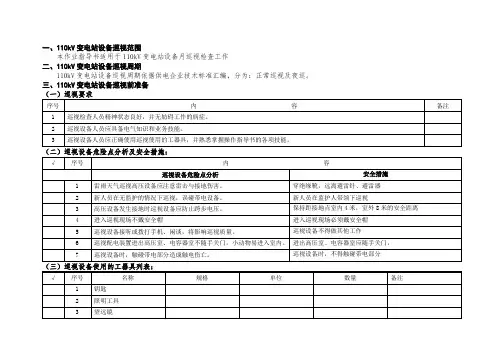

1.3.2.2电力变压器应定期进行外部检查,检查的周期一般可参照下述规定:1.3.2.2.1每天应有1次夜间检查。
1.3.2.2.2在下列情况下应对变压器进行特殊巡检检查,增加巡视检查次数:1)新设备或经过检修、改造的变压器在投运72h内;2)有严重缺陷时;3)气象突变(如大风、大雾、大雪、冰雹、寒潮等)时;4)雷雨季节特别是雷雨后;5)高温季节、高峰负载运行时;6)变压器急救负载运行时;7)气体继电器发出警报信号时,必须进行检查。
8)特别规定的增加巡检次数。
1.3.2.3变压器外部检查的项目如下:1)检查变压器油面高度、有无漏油现象。
2)检查变压器套管是否清洁、有无破损裂纹、放电痕迹及其它现象。
3)检查变压器嗡嗡声的性质、音响是否加大、有无新的音调发出等。
4)检查控制电缆和母线有无异常。
5)检查变压器的油温是否正常。
6)检查压力释放装置是否动作。
7)检查变压器的外壳接地状况。
8)检查吸湿器内的干燥剂是否已吸至饱和状态。
9)油门和其它处的铅封情况。
1.3.3变压器的合闸、分闸和变换分接头1)值班人员在合上变压器的开关前,须仔细检查变压器,以确认变压器是在完好状态。
检查所有临时的接地线、标识牌、遮拦等是否已经拆除,检修后合开关时还要检查工组票是否已经交出;2)所有备用中的变压器均应随时可以投入运行,长期停用的备用变压器应定期通电。
3)变压器在大修及换油以后,可无需等待消除油中的气泡即进行通电和加负荷(但做耐压试验除外)。
变压器在合闸前,应放出油箱和散热器上部残存的空气。
4)变压器分接头变换的情形,应记入值班操作记录薄内。
5)变压器分接头的位置应有专门的记录,以便随时查核。
1.3.4气体继电保护装置的运行1)备用变压器替换运行中的变压器投入运行时,值班人员应使用切换开关将变压器上的气体保护装置切换到信号和跳闸,而将已停下的变压器气体继电保护装置的跳闸分开。
2)变压器由运行改为备用时,气体保护装置应与信号连接,其目的在于及时发现未运行变压器的油面下降以便能及时添油,并且在变压器投入运行时能按要求接好气体保护装置。
3)对运行中的变压器进行滤油或加油时,应将气体继电保护装置与信号连接,以避免变压器发生意外的误跳闸,此时变压器的其他继电保护装置(如差动保护、电源切断装置等)仍应接至跳闸。
变压器加油或过滤后,在变压器完全停止排出空气气泡后,气体继电保护装置才可重新投入运行。
4)当油位计上指示的油面有异常升高现象时,应查明油面升高的原因,在未取下气体继电器跳闸保护的联结以前,禁止打开各种放气或放油的塞子,清理呼吸器的通气孔或进行其它工作,以防气体继电器动作跳闸。
1.3.4变压器的并联运行1)变压器并联运行条件如下:a、频率相同b、绕组联结组别相同c、电压比相同d、短路阻抗相等。
电压比不同和短路阻抗不同的变压器,在高压侧电压相同,且任何一台都不会过负荷的情况下,可以并联运行。
短路阻抗不同的变压器并联运行时,应适当提高短路阻抗大的变压器的二次电压,以使并列运行的变压器容量均能充分利用,但必须经技术负责人确定。
2)变压器安装后以及在进行过有可能使相位变动的工作(例如拆、接过相线等)后,必须经过定相以后,才许并联运行。
3)有载调压变压器并联运行时,不允许采用自动调压方式。
1.3.51)变压器经济运行a、应按照负荷情况规定使用变压器数量。
b、编制变压器的停送电计划时,为了减少一昼夜中操作次数,停用变压器的时间一般不小于2~3h,此时许可与变压器的经济运行方式有一定的出入,可以相互调配负荷分配。
并联运行的变压器也要考虑经济负荷分配,使在一定的期间内总的电能损失为最小。
1.3.6不正常运行和事故处理1)运行中的不正常现象a、值班人员在变压器运行中发现有任何不正常现象时(如漏油、储油柜内油面高度不够、发热不正常、音响不正常等)应判断故障原因,并报告有关技术负责人,其情况应记入值班操作记录薄和设备缺陷记录薄内。
b、若发现异常现象非停用变压器不能消除且有威胁整体安全的可能性时,应立即停下修理。
应尽可能先将备用变压器投入运行。
c、变压器有下列情形之一者应立即停下修理,并换用备用变压器。
变压器内部音响很大,很不均匀,有爆裂声。
在正常冷却下,变压器温度不正常,并不断上升。
储油柜喷油或压力释放阀动作喷油。
漏油致使油面降落低于油位指示计的下限。
油色变化过甚,油内出现碳质等。
套管有严重的破损和放电现象。
1.3.7不允许的过负荷和不正常的温升和油面a、变压器负荷超过允许值时,值班人员应按现场规程的规定调整变压器的负荷。
