浅谈输电线路综合防雷措施的研究与应用

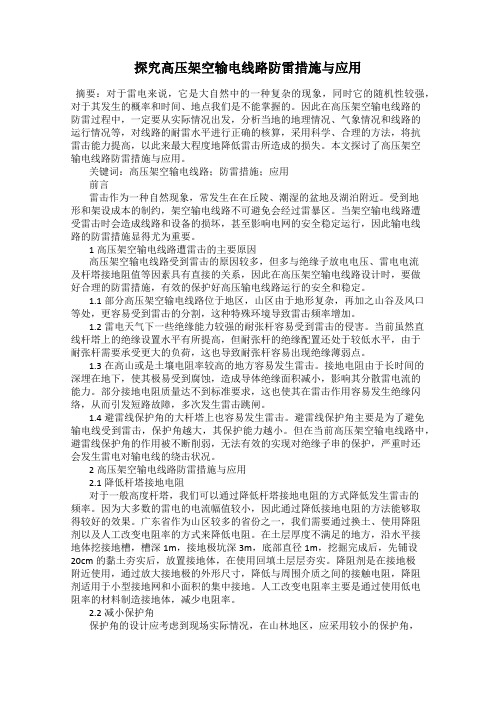

探究高压架空输电线路防雷措施与应用摘要：对于雷电来说，它是大自然中的一种复杂的现象，同时它的随机性较强，对于其发生的概率和时间、地点我们是不能掌握的。

因此在高压架空输电线路的防雷过程中，一定要从实际情况出发，分析当地的地理情况、气象情况和线路的运行情况等，对线路的耐雷水平进行正确的核算，采用科学、合理的方法，将抗雷击能力提高，以此来最大程度地降低雷击所造成的损失。

本文探讨了高压架空输电线路防雷措施与应用。

关键词：高压架空输电线路；防雷措施；应用前言雷击作为一种自然现象，常发生在在丘陵、潮湿的盆地及湖泊附近。

受到地形和架设成本的制约，架空输电线路不可避免会经过雷暴区。

当架空输电线路遭受雷击时会造成线路和设备的损坏，甚至影响电网的安全稳定运行，因此输电线路的防雷措施显得尤为重要。

1高压架空输电线路遭雷击的主要原因高压架空输电线路受到雷击的原因较多，但多与绝缘子放电电压、雷电电流及杆塔接地阻值等因素具有直接的关系，因此在高压架空输电线路设计时，要做好合理的防雷措施，有效的保护好高压输电线路运行的安全和稳定。

1.1部分高压架空输电线路位于地区，山区由于地形复杂，再加之山谷及风口等处，更容易受到雷击的分割，这种特殊环境导致雷击频率增加。

1.2雷电天气下一些绝缘能力较强的耐张杆容易受到雷击的侵害。

当前虽然直线杆塔上的绝缘设置水平有所提高，但耐张杆的绝缘配置还处于较低水平，由于耐张杆需要承受更大的负荷，这也导致耐张杆容易出现绝缘薄弱点。

1.3在高山或是土壤电阻率较高的地方容易发生雷击。

接地电阻由于长时间的深埋在地下，使其极易受到腐蚀，造成导体绝缘面积减小，影响其分散雷电流的能力。

部分接地电阻质量达不到标准要求，这也使其在雷击作用容易发生绝缘闪络，从而引发短路故障，多次发生雷击跳闸。

1.4避雷线保护角的大杆塔上也容易发生雷击。

避雷线保护角主要是为了避免输电线受到雷击，保护角越大，其保护能力越小。

但在当前高压架空输电线路中，避雷线保护角的作用被不断削弱，无法有效的实现对绝缘子串的保护，严重时还会发生雷电对输电线的绕击状况。

加 了分流和对未 闪络相 的耦合作 用 ， 使未 闪络相绝缘 上 的电 压下降 ， 从而提 高了线路 的耐雷 水平 。因此 ， 对３ ５ ｋ Ｖ线路 的
钢筋混凝土杆和铁塔 ， 必须做好 接地措施 。
３ 新 兴 防雷 技 术 和 防 雷措 施
３ ． １ 装 设 消 雷器
消 雷器 是 近 年来 所 采 用 的 一 种 新 型 防 雷 直 击 的 装 置 。 目
关键词 ：防雷避雷 ； 耦合接地 ； 绝缘子 架空输 电线路是 我 国输 电 的主要方 式 ， 架空输 电线路 的 安全运行关系到千家 万户 ， 也关 系到工业 的发展 ， 关乎着 国民 经济发展 。 自然 界影 响 架空 输 电线路 安 全运 行 的因 素有 很 多， 比如大 风会 破坏电杆 的牢 固 ， 倒树 会砸 断输 电导线 ， 冰 冻
会 降低 输电线路 的绝 缘 ， 等等 。雷 电对架 空输 电线路 的破坏
是 自然 界里最大 的， 也是最多的 ， 而且是 不可预见 的。探讨架 空输 电线路 的防雷避雷技 术和 措施 ， 对保 证架空 输 电线路 的
横担等 冲击 闪络电压 较高的绝缘子来降低雷击跳闸率。
安全运行 ， 保证人 民群众 正常的生活用电和工业生产用 电 ， 都
具有十分重 要的意义 。
１ 雷 雨 对 架 空 线 路 的威 胁 有 那 些
２ ． ５ 采 用 中性 点非 有 效接 地 方式
在我 国 ３ ５ ｋ Ｖ及 以下 电力系统 中采用 中性点不 接地或 经
消弧线 圈接地 的方式 。这样可使 由雷击 引起 的大 多数单相 接
地故障能够 自动 消除 ， 不致 引起 相间短路 和跳 闸。而在二 相 或三相落雷时 ， 由于先对地 闪络的一相相 当于一条避雷线 ， 增

高压输电线路综合防雷措施的应用近年来，随着我国电网建设的不断发展，高压输电线路数量不断增加。

然而，高压输电线路在运行过程中，常常受到雷电等天气因素的干扰，造成电力系统的短路、损坏设备、停电等严重后果。

因此，采取综合防雷措施对于保障电网安全稳定运行至关重要。

1. 综合地接、保护接地和防风切带等措施综合地接是指将架空输电线路的各种金属部件，如导线、杆塔、接地网等均接到地上，形成一个低阻抗通道，使雷电电荷迅速地排到地下，以达到抑制闪电击中的目的。

而保护接地则在串联综合地接的基础上，增加保护接地装置，有效降低带电零部件的电位，防止雷电电势过高对设备的侵害。

此外，防风切带的设置也有助于保护线路设备，防止极风区气流引发螺旋涡流和纵向涡流对线路的破坏。

2. 避雷针（或接地网）的设置避雷针是指在高压输电线路杆塔上设置的金属尖尖针，它能将空气中产生的电荷集中到针尖上，并通过接地，迅速地将电荷释放到地下。

避雷针的设计应根据周围环境、雷击频率等因素而定，以达到最佳的防雷效果。

如果避雷针效果不够好，还需设置复合避雷装置来提高防雷能力，例如避雷组合、避雷线圈等。

3. 屏蔽线路设备屏蔽是指对高压输电设备或电缆进行隔离保护，防止雷电击中设备。

例如，在变电站内，通过设置金属屏蔽罩，将变压器、开关等设备进行封闭式防护，以有效降低雷击带来的影响。

此外，对于地埋电缆，还需在电缆周围设置铠装导电网，以增强电缆的抗雷抗干扰能力。

4. 监测和预警功能采用高精度的雷电监测设备，可以对雷电过程进行实时监测，并及时发出预警信号，以提高对线路防护的反应速度。

例如，当检测到雷电将要击中线路时，立即启动遥控开关，将其切断电源，以避免损坏设备。

此外，还可以通过设立雷达站、气象站等手段，实现对雷电、大风、暴雨等天气变化的动态监控和预警。

总之，综合防雷措施对于高压输电线路设备的保护至关重要。

只有通过科学合理的综合防雷体系，才能提高电力设备的故障率和排除时间，减轻线路运行中的安全隐患，确保电力系统的稳定运行和人民生产生活的正常需求。

架空输电线路雷击故障分析与防雷措施研究摘要：架空输电线路雷击故障分析与防雷措施研究是确保电网安全稳定运行的关键课题。

雷击是导致输电线路故障的主要原因之一，对电网安全构成严重威胁。

针对这一问题，研究集中于分析雷击故障的发生机制、影响因素及故障特征，探讨有效的防雷措施。

通过技术创新和实际应用，旨在降低雷击故障率，提高输电线路的防雷性能，为电力系统的可靠运行提供坚实保障。

关键字：架空输电线路；雷击故障；防雷措施；防雷材料一、架空输电线路雷击故障分析雷击故障是架空输电线路常见的故障类型之一，主要包括直接雷击和间接雷击。

直接雷击是指雷电直接击中线路导体，导致电流过大而引发故障；间接雷击则是雷电击中线路附近的地面或物体，引起电磁感应和过电压，进而对线路造成损坏。

此外，雷电侵入波也是一种常见的雷击故障形式，指雷电产生的电磁波沿着线路传播，对线路造成干扰和破坏。

雷击故障对架空输电线路的影响十分严重。

首先，雷击可能导致线路绝缘子破损，使线路的绝缘性能下降，增加了线路故障的风险。

其次，雷击还可能导致导线断裂或引发跳闸，造成线路停电，影响电力系统的稳定运行。

此外，雷击还可能引发设备损坏和火灾风险，给电力系统带来更大的安全隐患。

雷击故障的原因和机理主要包括地理环境及气象条件、线路设计与施工缺陷以及维护不当与老化等方面。

地理环境及气象条件是影响雷击故障发生的主要因素之一。

一些地区雷电活动频繁，雷击风险较高。

此外，线路设计与施工缺陷也可能导致雷击故障的发生。

例如，线路避雷设施不完善、接地电阻过大等问题都可能增加雷击的风险。

最后，维护不当与老化也是导致雷击故障的原因之一。

长期缺乏维护的线路容易受到雷击的影响，而老化的设备更容易出现故障。

二、防雷措施原理与类型传统防雷措施主要包括避雷针及其原理、接地系统设计和绝缘配合与加强。

避雷针的原理是利用金属导体吸引雷电，将雷电引入地下，从而保护建筑物免受雷击。

接地系统设计则是确保避雷装置有效工作的关键，它能够提供低阻抗的电流通道，使雷电迅速流入大地。

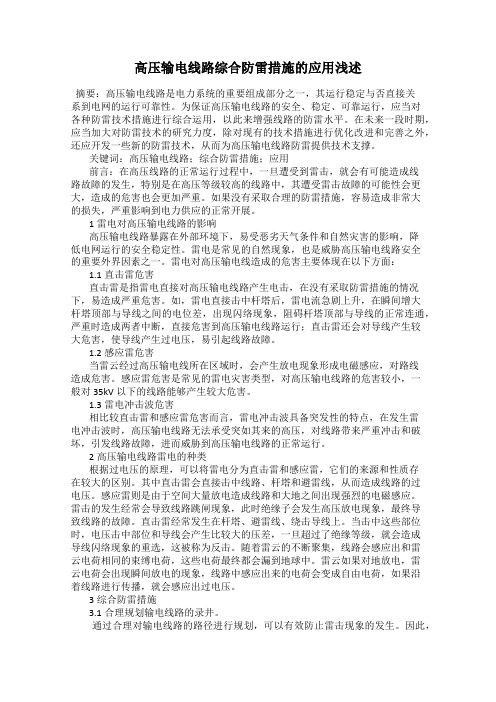

高压输电线路综合防雷措施的应用浅述摘要：高压输电线路是电力系统的重要组成部分之一，其运行稳定与否直接关系到电网的运行可靠性。

为保证高压输电线路的安全、稳定、可靠运行，应当对各种防雷技术措施进行综合运用，以此来增强线路的防雷水平。

在未来一段时期，应当加大对防雷技术的研究力度，除对现有的技术措施进行优化改进和完善之外，还应开发一些新的防雷技术，从而为高压输电线路防雷提供技术支撑。

关键词：高压输电线路；综合防雷措施；应用前言：在高压线路的正常运行过程中，一旦遭受到雷击，就会有可能造成线路故障的发生，特别是在高压等级较高的线路中，其遭受雷击故障的可能性会更大，造成的危害也会更加严重。

如果没有采取合理的防雷措施，容易造成非常大的损失，严重影响到电力供应的正常开展。

1雷电对高压输电线路的影响高压输电线路暴露在外部环境下，易受恶劣天气条件和自然灾害的影响，降低电网运行的安全稳定性。

雷电是常见的自然现象，也是威胁高压输电线路安全的重要外界因素之一。

雷电对高压输电线造成的危害主要体现在以下方面：1.1直击雷危害直击雷是指雷电直接对高压输电线路产生电击，在没有采取防雷措施的情况下，易造成严重危害。

如，雷电直接击中杆塔后，雷电流急剧上升，在瞬间增大杆塔顶部与导线之间的电位差，出现闪络现象，阻碍杆塔顶部与导线的正常连通，严重时造成两者中断，直接危害到高压输电线路运行；直击雷还会对导线产生较大危害，使导线产生过电压，易引起线路故障。

1.2感应雷危害当雷云经过高压输电线所在区域时，会产生放电现象形成电磁感应，对路线造成危害。

感应雷危害是常见的雷电灾害类型，对高压输电线路的危害较小，一般对35kV以下的线路能够产生较大危害。

1.3雷电冲击波危害相比较直击雷和感应雷危害而言，雷电冲击波具备突发性的特点，在发生雷电冲击波时，高压输电线路无法承受突如其来的高压，对线路带来严重冲击和破坏，引发线路故障，进而威胁到高压输电线路的正常运行。

高压输电线路综合防雷措施的应用
高压输电线路是电力输送的重要设施，而雷击对于这些线路的安全运行会带来严重的
影响。

采取综合的防雷措施对于高压输电线路的安全运行非常重要。

对于高压输电线路，要进行合理的线路设计。

在线路设计中考虑到瞬态过电压的影响，选择适当的杆塔高度和间距，以便减少雷击的可能性。

要在高压输电线路的通道两侧设置大型接地网。

接地网能将雷击电流引入地下，减小
雷电对线路的直接影响。

通过增加接地位置和接地电阻的方式，可以提高接地网的防雷能力。

高压输电线路还需要安装避雷针。

避雷针能够在雷电来临时接收雷电，将其安全引入
地下。

通过合理的避雷针设置可以有效地降低线路被雷击的可能性。

对于高压输电线路的设备和绝缘子，也需要进行特殊处理以增强其防雷能力。

可使用
防雷耐电压高的绝缘子、金属氧化物避雷器等。

定期对高压输电线路进行维护和检修也是非常重要的。

及时发现和处理可能存在的故障，包括绝缘子的破损、接地网的损坏等，有助于保证线路的安全运行。

高压输电线路还需要建立完善的防雷监测系统。

通过监测系统对线路周边的雷电活动
进行实时监测，可以提前预警并采取相应的措施来保护线路的安全运行。

高压输电线路的综合防雷措施包括合理的线路设计、大型接地网的设置、避雷针的安装、特殊处理设备和绝缘子、定期维护和检修以及建立防雷监测系统等。

这些措施的应用
可以有效地保护高压输电线路的安全运行，降低雷击对线路带来的影响。

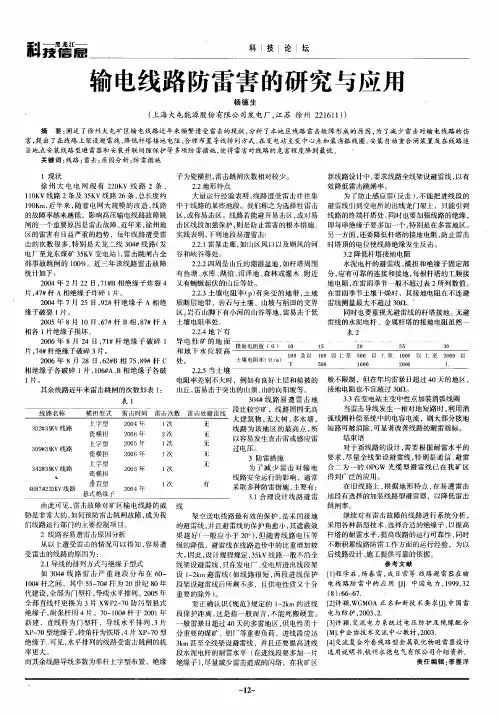

科
科 技论 坛 】
输电线路 防雷害 的研究与应用
杨 德 生
（ 上海大屯能源股份有限公司发 电厂 ， 江苏 徐 州 ２ １１ ） ２６ １ ）
摘 要： 阐述 了徐州大屯矿 区输 电线路近年 来频繁遭 受雷击的现状 ， 分析 了本地 区线路 雷击故障形成的原 因， 为了减 少雷击对输电线路的伤 害， 出了在线路上 架设避雷线 、 提 降低杆塔接地 电阻、 合理布置导线排 列方式 、 在变电站主 变中心点加装消弧 线圈、 安装 自动 重合 闸装置及在线路 适 ３地点安装线路 型避 雷器和安装并联 间隙保护等 多项防雷措施 ， 使得 雷害对线路 的危 害程度降到最低 。 。 关键 词 ： 线路 ； 击 ； 因分 析 ； 雷措 施 雷 原 防
Ｆ ５０ ０ １０ ００ ２ ０ ００
。 以 。
Ｉ ：
２２ ．． ５当土壤 电阻率差别不大时 ，例如有 良好土层和植被的 其余线路 近年来雷击跳闸的次数如表 １ 山丘 ， 易击 于突 出的 ｊ 、 的 向阳 坡 等 。 雷 ｈ顶 山 ３４ ０ ＃线路 易遭 雷击 地 表 １ 段 比较 空旷 ，线 路 周 围无 高 线 路名称 横担 型式 雷 击时问 雷击 次数 雷击处避 雷线 大建筑物 ， 无大树 ， 多水塘 ， 线路 为该 地 区的最高点 ， 所 以容易发生直击雷或感应 雷 过电压。 ３防雷措施 为 了减少 雷击 对 输 电 线 路 安全 运 行 的 影 响 ，通 常 采取多种防雷措施 ， 主要有 ： ３１ ．合理 设计线路避 雷 南此可见 ， 雷击故障对矿区输电线路的威 线 胁是非常大的 ， 如何预防雷击跳闸故 障， 成为我 架空送 电线路最有效 的保护 ， 是采 用接 地 们线路运行部门的主要控制项 目。 的避霄线 ， 并且避雷线的保 护角愈小 ， 其遮蔽效 ２线路容易遭雷击原因分析 果 越好 （ 一般应 小于 ２ 。 ， ０ ）但随着 线路 电压 等 从 以上 遭 受 雷 击 的情 况 可 以 得 知 ， 易 遭 级 的降低 ，避雷线在线路造价 中的 比重增加较 容 受雷击的线路的原 因为 ： 大。 因此 ， 设计规程规定 ，５ Ｖ线路一般不沿全 ３ｋ ２１ ． 导线的排列方式与绝缘子型式 线架设避雷线 ， 只在发电厂 、 电所进出线段 架 变 如 ３４ ０ ＃线 路雷 击 严 重地 段 分 布在 ６ — 设 １ ２ ｍ避 雷线（ ０ ～ｋ 如线路很 短 ， 段进线保 护 两 １０ 杆之间 ，其中 ５ — ０ ０ ＃ ５ ７ ＃杆为 ２ ０世纪 ８ Ｏ年 段架设避雷线后所剩不多，且供 电性质又十分 代建设 ， 全部为门型杆 ， 导线水平排列 。 ０ ５年 重 要 的 除 外 ） ２０ 。 全部直线杆更 换为 ３片 Ｘ ２ ７ ＷＰ — ０防污型悬式 要正确认识《 范》 规 规定的 １ ２ ｍ的进 线 ～ｋ 绝缘子 ， 张杆用 ４片 。７ — ０ ＃杆 于 ２ ０ 年 段保护距离 ， 耐 ０ １０ ０１ 这是 指一般 而言 ， 不能死搬硬套 。 新建 ，直线杆 为门型杆 ，导线水平排 列 ， ３片 般雷暴 日超过 ４ Ｏ天的多雷地区 ， 供电性质 十 ＸＰ ７ 一 ０型绝缘子 ， 转角杆为铁塔 ， Ｘ 一 ０型 分重要的煤矿 、铝厂等重要负荷 ，进线段应 达 ４片 Ｐ ７ 绝缘子 。 可见 ， 水平排列 的线路受雷击跳 闸的机 ３ ｍ甚至全线架设避雷线 ，并且还要提高进线 ｋ 率更大 。 段 水 泥 电 杆 的耐 雷 水 平 （ 进 线 段 要 多 加一 片 在 而其余线路导线多数为单杆上字型布置 ，绝缘 绝缘子 ）尽量减少大 电 电网 现 有 ２ ０ Ｖ线 路 ２条 、 ２Ｋ １０ Ｖ线路 ２条及 ３ Ｋ １Ｋ ５ Ｖ线路 ２ ６条 ， 总长度约 １０ ｉ， ９ Ｋ 近年来 ， ｎ 随着 电网大 规模的改造 ， 线路 的故障率越来越低 ，影响高压输 电线路故障跳 闸的一个重要 原因是雷击故障。 近年来， 徐州地 区的雷害有 日益严重 的趋势 ，每年线路遭受雷 击 的次数 很多 ， 特别是大龙二线 ３ ４ ０ ＃线 路（ 发 电厂至龙东煤矿 ３ Ｋ ５ Ｖ变 电站 ）雷击跳 闸占全 ， 部 事故跳 闸的 １０ ０ ％。近三年该线路 雷击故障 统计如下 ： ２０ ０４年 ２月 ２ ２日， ＩＢ相绝缘 子炸裂 ４ ７＃ 片，７ ４ ＃杆 Ａ相绝缘子炸碎 １ 片。 ２０ ０４年 ７月 ２ ５日，２ ９ ＃杆绝缘 子 Ａ相绝 缘子破裂 １片。 ２０ ０ ５年 ８月 ｌ ０丹，７ ６ ＃杆 Ｂ相 ，７ ８＃杆 Ａ 相各 ｌ 片绝缘子损坏 。 ２０ ０ ６年 ８月 ２ 日 ，１ 绝 缘 子 破 碎 １ ４ ７ ＃杆 片，４ ７ ＃杆绝缘 子破碎 ３片。 ２０ ０ ６年 ８月 ２ ８日，２ Ｂ相 ７ 、９ ６＃ ５ ８ ＃杆 ｃ 相绝缘 子各破碎 １片 ，０ ＃ Ｂ相绝缘 子各破 １６ Ａ、

２ ． ４ 分流 方式
室 内的防雷措施 ， 可通过分流方式把 室外的导线与接地线 连接到合适 的避雷器 上， 这样 当出现雷击现象 时， 感应就会 随 着线路所在位置传输到避雷器 中， 从而把雷击对线路 的危 害降 低 到 一 定 程 度 。近 几 年 来 ， 分 流 避 雷 技 术 随 着 现 代 化 电子 信 息 产业 的发展而在 电子设 备中得 到 比较 广泛 的应 用与推广 ， 通过 分流技术 ， 闪 电的电流会 以分流 形式在地面 分布 ， 在一定 程度 上能 降低避雷 器的电阻值 （ 图 ２为进入建筑物 的各种 设施 之间 的雷 电流分配方式示意图） 。
２ ． ３ 均 压连 接方 法
当输 电线路中没有采取高效 的防雷保护措施 时 ， 一旦出现 雷击 现象 时， 下线 电位就会 出现不 断升 高现象 ， 从而会 给人员 和 电气 设 备 带 来 伤 害 ［ ３ ］ 。 均 压 连 接 就 是 把 电位 导 体 所 在 的 电位 进行 连接 ， 以使之和 接地装 置有一定关 联 ， 从而能在 一定程度 上减少 因雷 电而引发的高压 电位上升带来 的闪络危险 。
（ １ ） 输 电 线 路 雷 击 闪 电 主 要 由雷 云 放 电造 成 ， 当线 路 杆 塔 有过 电压通过 时， 其 就会建立放 电通道 ， 从 而使线路 绝缘被击 穿， 这样的过 电压也 叫做大气过 电压 ， 通过放 电通道 ， 大地就会 对雷 云和 电荷 中的异种 电荷产生感 应 ， 因此 ， 接地装 置是否完 好 也会 在 一 定 程 度 上 引 发 雷 击 。 （ ２ ） 输 电线路通常 都会 受到直击 雷和反 击雷 的影 响， 因此 制 定防雷方法前应对该地主要 的雷击类 型有 一定了解 ， 这样 才 能制定 出合适 的防雷方法 。反击雷主要和杆塔接地 电阻及绝缘 强度有关 ， 其通 常发生在绝缘弱相 ， 对 于 反 击 雷 过 电压 的 预 防 ， 主要把杆塔接地 电阻降低 到一 定程 度，并提高绝缘能力 即可 。 当避雷线 中有雷 电绕 过时 ， 就会击 中导线 ， 从而会 产生 雷过 电 压， 主要 在两 边 相 发 生 ， 其 主要 和 线 路 防 雷 保 护 装 置 、 雷 电流 幅 值、 地 形 及 杆 塔 高 度 有 关 。预 防绕 击 雷过 电压 的 常 见 措 施 是 安 装避雷器 ， 把避雷线保护角减少到一定程度 ［ 。 总之 ， 很 多因素 都有 可能会 引发雷击 ， 因此 ， 只有 经过实地考 察才 能根 据雷击 类型及其产生因素而采取相应 的防雷措施 。

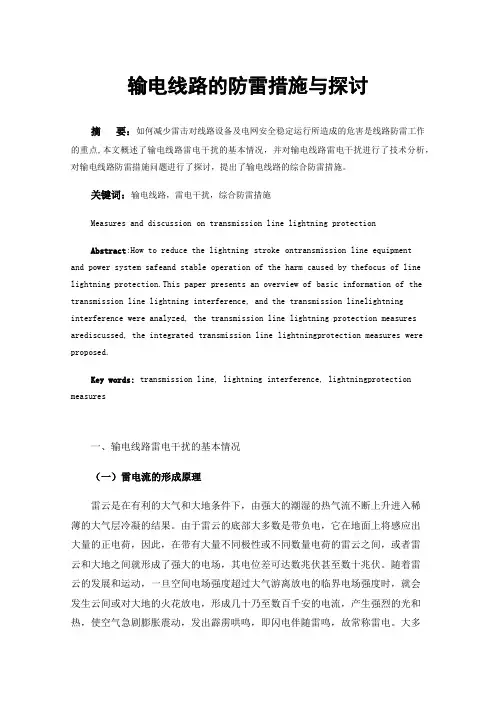

输电线路的防雷措施与探讨摘要：如何减少雷击对线路设备及电网安全稳定运行所造成的危害是线路防雷工作的重点,本文概述了输电线路雷电干扰的基本情况，并对输电线路雷电干扰进行了技术分析，对输电线路防雷措施问题进行了探讨，提出了输电线路的综合防雷措施。

关键词：输电线路，雷电干扰，综合防雷措施Measures and discussion on transmission line lightning protectionAbstract:How to reduce the lightning stroke ontransmission line equipmentand power system safeand stable operation of the harm caused by thefocus of line lightning protection.This paper presents an overview of basic information of the transmission line lightning interference, and the transmission linelightning interference were analyzed, the transmission line lightning protection measures arediscussed, the integrated transmission line lightningprotection measures were proposed.Key words:transmission line, lightning interference, lightningprotection measures一、输电线路雷电干扰的基本情况（一）雷电流的形成原理雷云是在有利的大气和大地条件下，由强大的潮湿的热气流不断上升进入稀薄的大气层冷凝的结果。

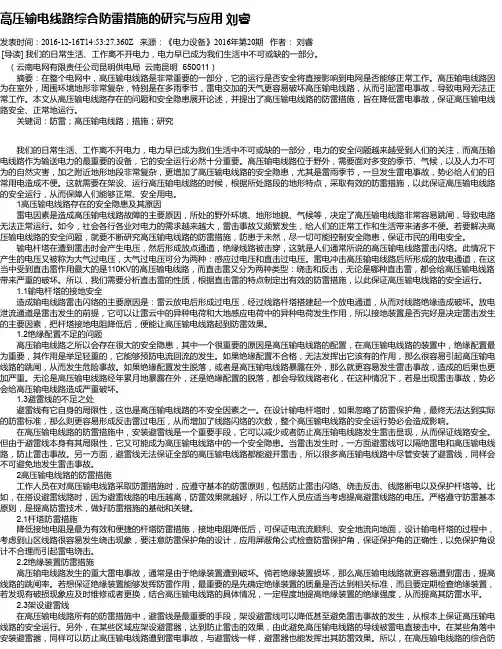

高压输电线路综合防雷措施的研究与应用刘睿发表时间：2016-12-16T14:53:27.360Z 来源：《电力设备》2016年第20期作者：刘睿[导读] 我们的日常生活、工作离不开电力，电力早已成为我们生活中不可或缺的一部分。

（云南电网有限责任公司昆明供电局云南昆明 650011）摘要：在整个电网中，高压输电线路是非常重要的一部分，它的运行是否安全将直接影响到电网是否能够正常工作。

高压输电线路因为在室外，周围环境地形非常复杂，特别是在多雨季节，雷电交加的天气更容易破坏高压输电线路，从而引起雷电事故，导致电网无法正常工作。

本文从高压输电线路存在的问题和安全隐患展开论述，并提出了高压输电线路的防雷措施，旨在降低雷电事故，保证高压输电线路安全、正常地运行。

关键词：防雷；高压输电线路；措施；研究我们的日常生活、工作离不开电力，电力早已成为我们生活中不可或缺的一部分，电力的安全问题越来越受到人们的关注，而高压输电线路作为输送电力的最重要的设备，它的安全运行必然十分重要。

高压输电线路位于野外，需要面对多变的季节、气候，以及人力不可为的自然灾害，加之附近地形地段非常复杂，更增加了高压输电线路的安全隐患，尤其是雷雨季节，一旦发生雷电事故，势必给人们的日常用电造成不便。

这就需要在架设、运行高压输电线路的时候，根据所处路段的地形特点，采取有效的防雷措施，以此保证高压输电线路的安全运行，从而保障人们能够正常、安全用电。

1高压输电线路存在的安全隐患及其原因雷电因素是造成高压输电线路故障的主要原因，所处的野外环境、地形地貌、气候等，决定了高压输电线路非常容易跳闸，导致电路无法正常运行。

如今，社会各行各业对电力的需求越来越大，雷击事故又频繁发生，给人们的正常工作和生活带来诸多不便。

若要解决高压输电线路的安全问题，就要不断研究高压输电线路的防雷措施，防患于未然，尽一切可能控制安全隐患，保证市民的用电安全。

输电杆塔在遭到雷击时会产生电压，然后形成放点通道，绝缘线路被击穿，这就是人们通常所说的高压输电线路雷击闪络。

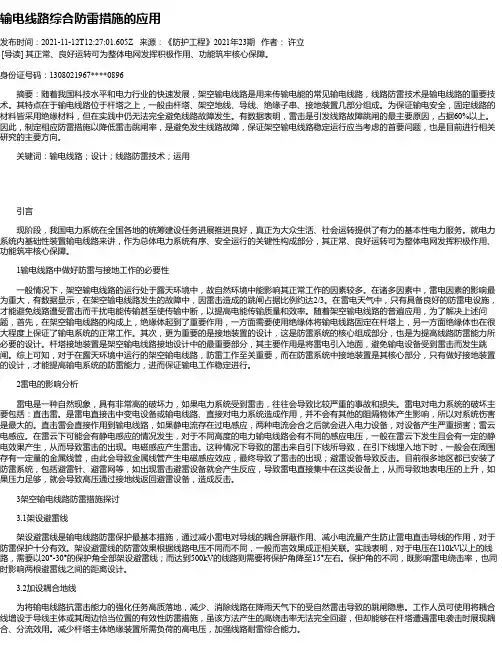

输电线路综合防雷措施的应用发布时间：2021-11-12T12:27:01.605Z 来源：《防护工程》2021年23期作者：许立[导读] 其正常、良好运转可为整体电网发挥积极作用、功能筑牢核心保障。

身份证号码：1308021967****0896摘要：随着我国科技水平和电力行业的快速发展，架空输电线路是用来传输电能的常见输电线路，线路防雷技术是输电线路的重要技术。

其特点在于输电线路位于杆塔之上，一般由杆塔、架空地线、导线、绝缘子串、接地装置几部分组成。

为保证输电安全，固定线路的材料皆采用绝缘材料，但在实践中仍无法完全避免线路故障发生。

有数据表明，雷击是引发线路故障跳闸的最主要原因，占据60%以上。

因此，制定相应防雷措施以降低雷击跳闸率，是避免发生线路故障，保证架空输电线路稳定运行应当考虑的首要问题，也是目前进行相关研究的主要方向。

关键词：输电线路；设计；线路防雷技术；运用引言现阶段，我国电力系统在全国各地的统筹建设任务进展推进良好，真正为大众生活、社会运转提供了有力的基本性电力服务。

就电力系统内基础性装置输电线路来讲，作为总体电力系统有序、安全运行的关键性构成部分，其正常、良好运转可为整体电网发挥积极作用、功能筑牢核心保障。

1输电线路中做好防雷与接地工作的必要性一般情况下，架空输电线路的运行处于露天环境中，故自然环境中能影响其正常工作的因素较多。

在诸多因素中，雷电因素的影响最为重大，有数据显示，在架空输电线路发生的故障中，因雷击造成的跳闸占据比例约达2/3。

在雷电天气中，只有具备良好的防雷电设施，才能避免线路遭受雷击而干扰电能传输甚至使传输中断，以提高电能传输质量和效率。

随着架空输电线路的普遍应用，为了解决上述问题，首先，在架空输电线路的构成上，绝缘体起到了重要作用，一方面需要使用绝缘体将输电线路固定在杆塔上，另一方面绝缘体也在很大程度上保证了输电系统的正常工作。

其次，更为重要的是接地装置的设计，这是防雷系统的核心组成部分，也是为提高线路防雷能力所必要的设计。

输电线路的防雷保护与检修一、前言在现代社会中，电力对我们的生产和生活起着至关重要的作用。

而输电线路作为电力传输的重要设施，经常面临着雷击等自然灾害的威胁。

因此，对输电线路进行防雷保护和定期检修是必不可少的。

本文将详细探讨输电线路的防雷保护措施和检修方法，旨在提高输电线路的安全性和稳定性。

二、防雷保护措施1. 接地装置的设置将输电线路的金属结构与地面有效接地是防雷保护的基本措施之一。

通常采用接地网或接地极进行接地，确保雷电能够安全通过接地系统排除。

接地装置的设置应符合国家规范和行业标准，且接地电阻应控制在合理范围内。

2. 避雷器的应用避雷器是防雷保护中非常关键的装置，用于防止雷电冲击进入输电线路。

避雷器通过与输电线路并联放置，在遭遇过电压时能够迅速导流，保护输电线路不受损害。

避雷器的选择应结合输电线路的特点和工作电压，在设计和安装时要注意与其他防雷设备的协调配合。

3. 停电装置的设置为了确保人身安全，输电线路上应配备停电装置。

当发生雷电及其他灾害时，及时切断电源，保护工作人员的安全。

停电装置应具备快速、灵敏的切断电源功能，并能够迅速恢复正常供电，减少用户的停电时间。

三、检修方法1. 定期巡检定期巡检是保证输电线路正常运行的重要手段之一。

巡检人员应按照规定的时间和路线，对输电线路的避雷器、接地装置、绝缘子等进行清洁和检测，以保证其性能良好。

巡检过程中应注意安全，合理安排巡检时间，防止人为疏忽导致事故的发生。

2. 精确测量输电线路的防雷保护和检修中，精确测量是非常重要的环节。

通过科学、准确的测量，可以获取到输电线路的电气参数和工作状态，从而评估其安全性和稳定性。

常用的测量方法包括绝缘电阻测量、接地电阻测量、避雷器性能测试等。

3. 故障排除当输电线路发生故障时，需要采取及时有效的措施进行排除。

故障排除的过程中，应先确认故障的具体位置和性质，然后有针对性地维修和更换配件。

在进行故障排除时要注意操作规范，防止二次事故的发生。

探讨防雷技术在输电线路设计中的应用随着现代社会的不断发展，电力成为现代社会发展的基础设施之一，输电线路也因此成为了电力系统中至关重要的一部分。

在输电线路的设计中，雷击是一个不可忽视的隐患，雷击事故不仅会造成设备损坏和停电，还可能对生命财产造成严重威胁。

防雷技术在输电线路设计中的应用显得尤为重要。

本文将通过探讨防雷技术在输电线路设计中的应用，希望引起更多人的重视，并为相关领域的工作者提供一些借鉴。

在现代电力系统中，输电线路承担着将发电厂产生的电能输送至用户的重要任务。

在输电线路的运行过程中，雷击是一个不可忽视的自然灾害因素。

雷击事故不仅会损坏输电线路设备，甚至还会导致停电事故的发生。

在输电线路的设计中，必须加强对雷击事故的预防和应对。

防雷技术在输电线路设计中的应用至关重要。

通过合理的防雷措施，可以有效地预防雷击事故的发生，保障输电线路的正常运行。

防雷技术的应用还可以有效地降低雷击对设备的损害，延长设备的使用寿命，减少维修成本，提高设备的可靠性和安全性。

防雷技术在输电线路设计中的应用不仅能够保障电力系统的正常运行，同时也能够降低运行成本，提高运行效率，对于现代电力系统的可持续发展具有重要意义。

1. 防雷装置的选择在输电线路的设计中，防雷装置的选择是至关重要的。

目前，常用的防雷装置主要包括避雷针、避雷带、避雷网等。

在选择防雷装置时，需要综合考虑输电线路的特点、周围环境的气象条件以及设备的特性等因素，选择合适的防雷装置。

还需要考虑防雷装置的安装位置、数量和布局等因素，以提高防雷效果。

2. 接地系统的设计接地系统是防雷技术中至关重要的一部分。

在输电线路的设计中，接地系统的设计对于防雷效果起着至关重要的作用。

合理的接地系统可以有效地将雷电流引入地下，减小雷击对设备的影响。

在输电线路的设计中，需要合理设计接地系统，包括接地电阻的测定、接地体的布设和接地体之间的连接等。

3. 避雷设备的选择除了防雷装置和接地系统外，还需要合理选择避雷设备。

配电网线路防雷措施研究与应用
配电网作为现代城市的重要基础设施，对于人们的生活和生产具有极为重要的作用。

然而，在我国的自然环境中，雷电天气时常发生，给配电网带来的极大危害也是不可忽视的。

因此，为了保障配电网的正常运行，必须采取一系列的防雷措施，其中配电网线路防雷措施尤为重要。

一、线路防雷措施常用的方法有：
1、接地保护：将带电设备的导体与地面相连，以便将干扰电荷排入地中。

2、避雷带：避雷带与接地线路相连，将雷电引入地中，保护线路设备不受雷击损坏。

3、避雷罩：避雷罩是在线路设备上加装的一种外罩，能够在雷击时吸收与分散雷电能量，起到防雷保护作用。

二、采用现代化的电力设备
随着科技的不断发展，现代化的电力设备也会越来越先进。

对于配电网线路来说，高压电缆是其中的重要组成部分。

采用高科技材料，制造出高压电缆，不仅能提高电缆的耐高压能力，而且还能降低故障率和防雷波动。

三、对于在建设或改造电力设备的时候，需要注意以下几点：
1、对配电网线路进行彻底的检查和测试，必须符合相关的要求和标准。

2、设备的电阻值要满足要求，过小容易造成设备震荡，过大容易造成电压下降。

3、在设备的设计和建设过程中，应考虑到恶劣的自然条件，如雷电等情况。

综上，为了保证配电网的正常运行，我们在设计和操作配电网线路时要充分考虑到防雷事宜，采用接地保护、避雷带、避雷罩等方法，采用现代化的电力设备，并在建设和改造电力设备的时候，注意从多个方面着手，确保配电网的安全稳定运行。

浅谈110kV高压输电线路的防雷措施摘要：本文就110kV高压输电线路雷击跳闸的原因进行了分析，并在此基础上对输电线路防雷技术出现的问题进行分析，最后提出合理化建议。

关键词：110kV 高压输电线路防雷措施1、前言随着经济的发展，对输电线路供电可靠性的要求越来越高。

同时伴随着电网的发展，雷击输电线路引起的跳闸、停电事故绝对值也日益增多。

110kV线路的防雷治理问题，在电力同行业中一直是老大难的问题，因线路走向、局部地形、土壤电阻、气象条件、施工质量、运行维护等等因素，线路的防雷工作难度更大，现就近几年对110kV输电线路的防雷治理措施进行简要分析和探讨。

2、雷击线路跳闸原因分析架空输电线路雷害事故的形成通常要经历这样4个阶段：①输电线路受到雷电过电压的作用；②输电线路发生闪络；③输电线路从冲击闪络转变为稳定的工频电压；④线路跳闸，供电中断。

针对雷害事故形成的四个阶段，现代输电线路在采取防雷保护措施时，要做到“四道防线”：①防直击，就是使输电线路不受直击雷。

采取的措施是沿线路装设避雷线。

②防闪络，就是使输电线路受雷后绝缘不发生闪络。

采取的措施是加强线路绝缘、降低杆塔的接地电阻、在导线下方架设耦合地线等。

③防建弧，就是使输电线路发生闪络后不建立稳定的工频电弧，采取的措施是系统采用消弧线圈接地方式、在线路上安装管形避雷器等。

④防停电，就是使输电线路建立工频电弧后不中断电力供应。

采取的措施是装设自动重合闸、双回路线路采用不平衡绝缘方式等。

3、输电线路防雷措施3.1 开展雷电参数的分析工作。

结合输电智能巡检系统科技项目的实施，对110kV及以上输电线路杆塔均实现GPS卫星定位，并将数据输入雷电定位系统中去。

今后凡是地区内出现雷电日时，都可及时查询输电线路附近雷电活动情况，进行雷电活动参数的分析，以确定线路可能遭受雷击的几率，划分出输电线路遭受雷害的等级，并采取相应的防雷措施。

3.2 架设避雷线。

这是高压线路防雷的基本措施,其主要作用是防止直接雷击导线,发生危及绝缘的过电压。

高压输电线路综合防雷措施的应用
高压输电线路无疑是城市和乡村中最重要的基础设施之一。

然而，这些线路在遭受自
然灾害和意外事故时往往成为脆弱的环节。

在此背景下，综合防雷措施成为了必要的选择，以保障高压输电线路的安全运营和生命财产的安全。

首先，高压输电线路的综合防雷包括了雷电地线和耐雷电塔的建设。

雷电地线是指通
过将异种金属作为导电材料来构建一个电容器的技术，从而将电压通过接地来散发。

而针
对耐雷电塔，可以根据其特殊设计，选用合适的金属材料来提高其防雷能力。

例如，选用
钢铁制成的耐雷电塔，可在抵御强烈电场和气象环境的同时，有效地保护高压输电线路。

其次，高压输电线路的综合防雷还需要考虑到事故发生后的损害恢复问题。

为此，在
高压输电线路的建设过程中应考虑到应急备件库的建设，并确定相应的应急处置计划以应
对突发事件。

同时，可借助流程图和漏洞分析等工具，对高压输电线路进行预测和评估，
以提高其安全性能。

除此之外，高压输电线路的综合防雷还需要充分考虑到人类的因素。

在对高压输电线
路完成建设、升级和维护的过程中，必须严格遵守安全规范和操作流程，并且确保齐心协
力的合作。

同时，还需要加强对普通民众的安全知识普及，提高他们的安全意识，从而创
造一个安全的社会氛围。

综上所述，高压输电线路综合防雷措施的应用涉及多个方面，如建设、维护、管理和
风险预防与控制等等。

只有通过对多种防范措施的综合运用，才能最大限度地保护高压输
电线路的安全，并保障我们的生产和生活不会因为突发事件而被打乱。

加 的雷击概率 ； ②做好
避 雷针周围的区域 的避雷和接地措施 ， 以避免出现 周围磁场 的
过电压反应： ③避免 由雷击产生 的强磁场所 导致 的计算机、 微波
通信等设备 的误动 。
２ ． １ ． ２ 架设避 雷 线
在输 电线路 的防雷保护措施 中， 最有效也是最基本 的防雷 方 法 就 是 架 设 避 雷 线 。避 雷 线 的架 设 可 以有 效 的 防止 和 避 免 导
降低线路导线上感应过电压 的 目的。 般情况下 ， 输 电线路上的电压越高 ， 其避雷线的防雷效果 也就越好， 并且避雷线的价格在整个输电线路的造价比例 中越来
一
１ ． １ 直接 雷 击
直 接雷击 主要指 的是雷 电对 雷暴范 围 内的输 电线路 系统 的 电杆 （ 塔） 、 导线 以及 其他设备 进行直接 的雷击 ， 导致输 电线 路 系统产生过 电压 的电击现象 。通 常情 况下， 线路遭受 直接雷 击 的概率 比较小 ， 但 是一旦遭遇到直接雷击就会是摧毁 性的破
越低。因 此， 电压等级在 １ ｌ Ｏ ｋ Ｖ以上 （ 包括 １ ｌ Ｏ ｋ Ｖ ） 的 输 电线路应
该在其全线进行避雷线的架设 。此外 ， 还要适当的做小避雷线同 边导线之间的保护角， 以减小绕击率， 提高避雷线 的屏蔽效果 。
坏， 对输 电系统造成 巨大的安全危 害和经济损失 。
关键词 ： 输 电线路 ； 雷 电危害 ； 防雷措施
刖
吾
随着我 国电力事 业的不断发展 ， 其 电力输 电网络 的规模也 得 到了迅速 的壮大 。与此 同时， 由雷 电危害所 引起 的输 电线路 停 电故障也在 日益的增加 ， 雷电危害不仅严重影响到 了输 电设 备及其 线路的正常运行 ，导致 电力企业产生大量 的经济损失 ， 也 同时对人们 的 日常工作和生活造成了严重 的影 响。本文就输 电线路 雷害故障的原因进行分析 ， 并提 出相应的防雷方法和 措
