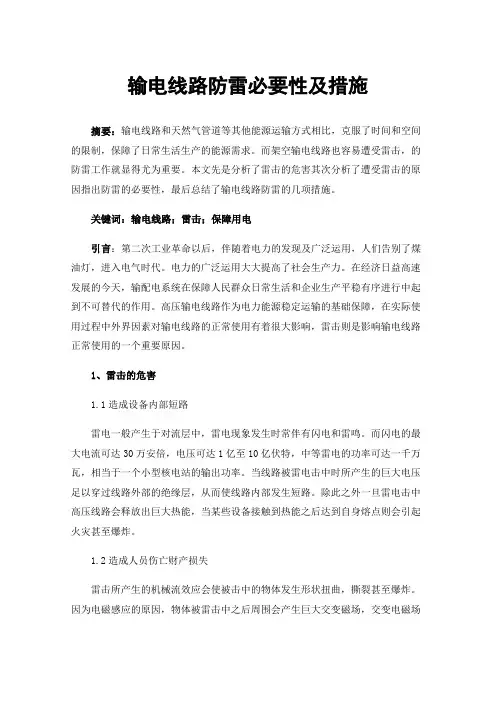

输电线路防雷措施

35kV输电线路防雷措施发布时间：2022-08-17T06:53:08.324Z 来源：《福光技术》2022年17期作者：郭晓东[导读] 雷击是导致高压线路跳闸停电事故的最重要因素，雷击线路还会产生雷电过电压波，经过高压线路输入到变电所，严重危害变电所设备安全运行。

因此，输电线路的雷击过电压及其防护问题不容忽视。

加强高压输电线路的防雷措施可以有效减少输电线路遭遇雷击导致跳闸的概率，是保障电力系统安全稳定运行的重要环节。

长庆油田分公司清洁电力开发项目部陕西省西安市 717600摘要：雷击是导致高压线路跳闸停电事故的最重要因素，雷击线路还会产生雷电过电压波，经过高压线路输入到变电所，严重危害变电所设备安全运行。

因此，输电线路的雷击过电压及其防护问题不容忽视。

加强高压输电线路的防雷措施可以有效减少输电线路遭遇雷击导致跳闸的概率，是保障电力系统安全稳定运行的重要环节。

关键词：输电线路；防雷；感应雷电压一、35kV输电线路雷击问题形成的原因1.1雷击地面问题形成原因雷击地面造成电网跳闸的主要原因是因为产生雷击感应的电压，针对35kV以及以下输电线路来说是很大的，在此基础之上自然也就会引发线路跳闸的问题。

之所以会产生感应电压是因为雷击大地问题发生的基础上会使线路相互之间产生感应过电压，但是笔者提及的这种感应过电压对高压输电线路并不会造成很大的影响。

1.2雷击电线杆雷击电线杆一般情况之下是在荒野当中发生的，电线杆的高度是要比周围的地势高出一些的，在此基础之上更为容易受到雷击放电问题的影响，自然也就会引发雷击问题；雷击电线杆的情况之下是会产生过大的电流，除去一小部分经由电线杆之上的避雷针进行倒流之外，其余的就是在对杆塔以及附属接地电阻具体构成结构加以一定程度的应用的基础上进入到大地当中，从而也就会在接地电阻领域中产生巨大的电压降，引发超出杆塔绝缘子串50%的放电电压的基础上是会引发绝缘子闪络问题以及反击过电压问题，在此基础之上自然也就会引发跳闸这样一种问题。

背景介绍•高压架空输电线路的防雷措施是保证电力系统安全运行的重要环节。

采取科学合理的防雷措施，可以减少雷电对高压架空输电线路的损害，降低线路跳闸率，提高电力系统的稳定性和可靠性。

同时，防雷措施还可以保护周边环境和人民生命财产安全，对于维护社会稳定和促进经济发展具有重要意义。

防雷措施的重要性安装避雷线避雷线的作用避雷线通常沿着导线或杆塔进行安装，其安装角度和高度需根据具体的地理环境和气象条件进行设计。

避雷线的安装方式避雷线的优点降低杆塔接地电阻降低接地电阻的方法降低接地电阻的优点接地电阻的作用安装避雷器030201强化绝缘避雷线的应用避雷线的应用可以有效地将雷电电流引导到架空线上，避免雷电直接击中线路或设备。

避雷线的安装位置和数量需根据线路的具体情况和环境进行设计，一般在线路的关键部位和易受雷击的区域应加强避雷线的布置。

避雷线的材料和结构也需根据线路的具体情况和环境进行选择，一般要求具有较高的耐压和耐腐蚀性能。

接地电阻的应用接地电阻是将雷电电流引入大地的关键设备，其阻值大小直接影响到电流的引入效果。

接地电阻的安装位置和数量需根据线路的具体情况和环境进行设计，一般要求在易受雷击的区域应加强接地电阻的布置。

接地电阻的材料和结构也需根据线路的具体情况和环境进行选择，一般要求具有较高的导电性能和耐腐蚀性能。

避雷器的应用避雷器的安装位置和数量需根据线路的具体情况和环境进行设计，一般要求在易受雷击的区域应加强避雷器的布置。

避雷器的材料和结构也需根据线路的具体情况和环境进行选择，一般要求具有较高的耐压和耐腐蚀性能。

避雷器是一种将雷电电流引入地下的设备，其作用是在雷电电流过大时将其引入地下，避免对线路或设备造成损坏。

强化绝缘的应用强化绝缘是通过加强线路或设备的绝缘材料来提高其耐压能力，从而减少雷电电流对线路或设备的损坏。

强化绝缘的措施包括采用高性能的绝缘材料、增加绝缘层的厚度、添加绝缘涂层等。

强化绝缘的应用需根据线路的具体情况和环境进行设计，一般要求在易受雷击的区域应加强绝缘材料的强化。

输电线路防雷设计具体措施要点分析摘要：近年来，国家加强和规范了输电线路工程的质量要求，因而对输电线路的设计也提出了更高的要求。

而输电线路多架设在户外，经常受到雷电侵袭，导致输电线路运行故障，造成大范围停电事故，因此要重视输电线路的防雷设计。

从设计阶段开始，就要合理选择合适的设计方案，考虑线路防雷问题，合理选择线路路径；架设避雷线；降低杆塔接地电阻，提高线路整体绝缘水平，提升安全运行率和供电可靠性。

本文在此从输电线路雷击的成因出发，对如何做好输电线路防雷设计提出了几个关键措施。

关键词：输电线路；防雷；设计措施；避雷针；避雷线前言：目前，我国仍然有许多地方的输配电线路的杆搭高度严重超过超准，更有些地方的输配电线路没有进行防雷措施设计，不仅增大了输配电线路故障的可能性，还可能对周围的居民带来人身安全的威胁，因此，输配电线路的防雷设计尤为重要。

一、输电线路防雷概述输电线路雷击时产生的过电压可达400kV，极易对35kV以下的线路造成致命性的伤害。

同时，雷电直击也是造成110kV以上输电线路故障的重要因素之一。

直击雷可划分为绕击和反击两种形式，均能严重威胁线路的安全运行。

经调查数据显示，绕击多发生于山区线路中，反击多发生于平原和丘陵地区线路中。

所以，在设计输电线路之前，应对雷击的性质进行充分研究，从而运用针对性较强的防雷技术，以提高防雷效果。

针对山区线路，应当选择防雷走廊，减小避雷线保护角，增强绝缘性能；对于丘陵和平原地区线路，应当采用有效措施降低电阻，以达到防雷的作用。

据统计，输电线路的雷害事故占有很大的比例。

由于输电线路保“网”的重要地位，如何减少输电线路的雷害事故成为电力系统安全稳定运行的一项重要课题。

所以加强架空输电线路的耐雷水平，减少输电线路雷害事故引起的跳闸是防雷设计的首要任务。

二、输电线路雷击成因分析在雷击杆顶时，由于塔角接地电阻 R很小，于是就出现反射现象。

如 R=0，则杆顶部不会出现对地电压。

输电线路的防雷措施输电线路防雷设计的目的是提高线路的防雷性能，降低线路的雷击跳闸率。

在确定线路防雷的方式时，应综合考虑系统的运行方式、线路电压等级和重要程度、线路经过地区雷电活动的强弱、地形地貌特点、土壤电阻率等自然条件，并参考当地原有线路的运行阅历，经过技术经济比较，实行合理的爱护措施。

除架设避雷线措施之外，还应留意做好以下几项措施。

1.接地装置的处理(1)高压输电线路耐雷水平随杆塔接地电阻的增加而降低。

电压等级越高，降低杆塔接地电阻的作用将变得更加重要。

对土壤电阻率较高地区，应选择更换接地网形式和置换土壤的方法，达到降阻。

在雷击多发区域，主网线路杆塔接地电阻应保证小于10Ω，山区也应小于15Ω。

在雷雨季节前，对雷击多发区域线路应按规程要求的方法，进行杆塔接地电阻测量。

(2)接地装置埋深，要求大干0.6 m，采纳增大截面的接地引下线，引下线(热镀锌)表面要进行防腐处理。

严格根据规程执行接地装置的开挖检查制度。

重点检查接地装置的埋深、接头和截面的测量，对不合格的准时进行处理。

(3)降低杆塔接地电阻，还需要确保架空地线、接地引下线、地网相互之间的良好连接。

2.减小外边相避雷线的爱护角或者采纳负角爱护在以往进行防雷设计时，只要求遵照规程规定满意杆塔避雷线爱护角的要求就行了，忽视了山坡对防雷爱护角的影响，则造成了杆塔防雷爱护角不能满意防雷设计的实际要求，增加了线路闪络次数，影响了电网平安运行。

针对山区运行线路简单受绕击的状况，建议采纳有效屏蔽角公式计算校验杆塔有效爱护角，以便设计时针对爱护角偏大状况实行相应措施削减雷电绕击概率。

3.加强绝缘和采纳不平衡绝缘方式在雷电活动剧烈地段、大跨越高杆塔及进线段，应增加绝缘子片数。

由于这些地方落雷机会较多，塔顶电位高，感应过电压大，受绕击的概率也较大，通过适当增加绝缘子片数，增大导线和避雷线间的距离，达到加强绝缘的目的。

规程规定:全超群过40m的有地线杆塔，每增高10m应增加一片绝缘子。

输电线路的防雷措施
1.架设避雷线使雷直接击在避雷线上，保护输电导线不受雷击。

减少流入杆塔的雷电流，对输电导线有耦合作用，抑制感应过电压。

2.增加绝缘子串的片数加强绝缘。

3.减低杆塔的接地电阻可快速将雷电流引泄入地。

4.装设管型避雷器或放电间隙以限制雷击形成过电压。

5.装设自动重合闸预防雷击造成的外绝缘闪络使断路器跳闸后的停电现象。

6.采用消弧圈接地方式。

7.架设耦合地线增加对雷电流的分流。

8.不同电压等级输电线路，避雷线的设置：
（1）500KV及以上送电线路，应全线装设双避雷线，且输电线路愈高，保护角愈小（有时小于20°）。

在山区高雷区，甚至可以采用负保护角。

（2）220～330KV线路，一般同样应全线装设双避雷线，一般杆塔上避雷线对导线的保护角为20～30°。

（3）110KV线路一般沿全线装设避雷线，在雷电特别强烈地区采用双避雷线。

在少雷区或运行经验证明雷电活动轻微的地区，可不沿线架设避雷线，但杆塔仍应随基础接地。

输电线路的防雷措施摘要：输电线路是电网安全运行中较为重要的组成部分，输电线路作业，决定着电能传输效果，影响供电效率。

被雷击中的输电线路会存在短时间电流快速增加的情况，超过线路原有的负荷范围，使线路出现短路、燃烧等问题，影响电能传输效果。

另外，短时间过强电流的出现会使线路连接设备电压升高，进而破坏设备性能，严重时还会产生爆炸，降低电力系统运行安全性。

为此，在输电线路设计中，要加强防雷处理，维护输电线路安全运行。

基于此，本文将对输电线路的防雷措施进行分析。

关键词：输电线路；防雷技术；安全运行1 雷击对于输电线路的影响输电线路在受到雷击后，会因为自身的热量而破坏其线路，导致其相应设备中的金属材料熔断。

此外，在雷击的瞬间所产生的高压还会破坏其输电线路的保护装置，进而发生火灾，这些对于输电线路的破坏都是直接的，并且无法修复。

还因为在这其中会产生电磁场，进而就会影响其输电线路的正常运行。

经过雷击后的输电线路会因为压力过高，进而导致无法稳定运行。

而且在这其中所产生的相应电流也会破坏其继电保护装置，给人们的生活带来一定的影响。

所以，雷击对于输电线路有着很多的影响，应该在设计过程中能够充分的考虑到这一点，减少雷击对于输电线路的影响。

2 输电线路引发雷电的原因2.1 杆塔因素影响杆塔在被雷击后，产生的电荷会经过杆塔与大地形成一个单向回路，使杆塔出现击穿现象，影响输电线路的正常使用。

输电线路杆塔会根据所在区域供电需求设置相应的高度，杆塔间存在相互影响，在雷击下产生不同反应。

如杆塔电流与反击电流呈反比，杆塔电流增加，反击电流就会逐渐减弱，抵抗雷击的能力会减弱；导线闪烁大小会导致杆塔线路间出现不均衡分布，受雷击后局部荷载增大，造成烧毁现象；临近杆塔间的分流会抑制分流作用，增加局部电流频率。

2.2 雷电活动强烈在我国电网建设中，输电线路是其关键，更是其中非常重要的组成部分。

只有保证输电线路的稳定运行，才能够让其电网运行更加稳定。

输电线路的防雷保护措施与方法摘要：在规划建设输电线时，铺设输电线路是整个电力工程中的重要作业，输电线大多数都是裸露于外部环境，会受到太阳光照射，风吹雨淋的影响，进而受到外界环境恶劣影响，就可能会造成线路断裂，出现输电故障，影响到电力工程的日常供电，甚至也会出现区域的停电事故。

本篇文章就重点论述分析了雷电产生的原因和危害，进而讨论了输电线路和电气设备防雷措施及安全综合预防策略。

关键词:输电线路；雷电；避雷装置；安全引言：雷电击中输电线路就会出现线路断裂产生短路的事故，自然界中的雷电瞬时电压超过8位数时，瞬时的电流可以达到10万安。

强大的电流，高压就会给电力设备带来巨大冲击，瞬时电压冲击线缆就会击破绝缘层，而使线路出现供电中断问题发生，雷电会引发线路断路而出现停电。

通过调查发现，近30%的输电线产生故障都是在双输电线路上。

一、雷电的危害自然界中的雷电给电力设备带来的损伤，会危及到整个电网运行的安全，雷电产生危害就是每天放电给输电线路带来巨大的电流电压，直接与建筑上的设备接触，产生电磁感应或者静电感应，也会出现热效应和电效应。

（一）电效应雷电高压高电流就会在瞬时放射出近百万伏的电压电流，直接击穿了电气设备中的绝缘层，烧断电线，出现区域的停电事故。

绝缘层被损坏，会引起设备内部的短路，而引发火灾事故。

强大电流穿透的防雷设备，使电位数值上升，高电位作用于电缆电线，电气设备类和其他的金属管上之间设备作用会产生放电。

由于雷电流出现了电磁效应，在其周边空间就会形成巨大磁场，在这种磁场中的导体就会感应出更高的电动势，有强大的电动势也会使得闭合金属导体出现感应电流，进而诱发设备产生发热或者其他的损坏事故。

当电流接入地面，地面上可出现跨步电压，也发生人身伤亡的事故[1]。

（二）热效应雷电高压会产生上千安的大电流，这些电流进入到输电线路上穿过导体，在较短时间也生成巨大热量。

雷电雷击点产生热量值比较高，发热量会达到近2000焦，容易出现易爆，融化线缆，而诱发更大的爆炸事故。
