输电线路的防雷设计与分析

线路防雷技术在配电线路设计中的运用摘要：本文将重点探讨线路防雷技术在配电线路设计中的应用，分析了新型线路防雷技术相对于传统方法的优势,论述线路防雷技术在配电线路设计中的具体运用措施，从而验证其在提高配电线路安全性和可靠性方面的效果。

通过本文的研究，我们期望能够为电力行业工作者提供一些有益的启示，促进线路防雷技术的不断创新和完善，为配电线路的安全运行保驾护航。

关键词：线路防雷技术，配电线路设计，雷电活动，安全性，可靠性引言：雷电是一种高能量的自然现象，在雷电活动过程中释放的能量可能引发火灾、设备损坏和人身伤害，对电力设施带来巨大威胁。

配电线路作为电力供应的重要组成部分，其安全运行直接关系到电力系统的稳定性和可靠性。

因此，如何有效地防范雷电的侵害，提高配电线路的抗雷水平，一直是电力行业关注的焦点。

一、线路防雷技术在配电线路设计中的运用优势传统的防雷方法主要依赖接地保护和避雷针等 passively 型的措施，其防护范围有限且在面对高能雷电活动时效果不尽如人意。

而新型线路防雷技术，如避雷器、避雷器组合和雷电侦测装置等，采用了先进的技术原理，能够更加主动地探测和吸收雷电能量，有效地降低雷电侵害的风险。

这些技术能够快速响应雷电击打，将雷电能量导入地下或其他安全区域，从而保护线路设备和供电系统免受雷击的损害。

并且，雷电活动可能导致线路设备的瞬时故障或长期损伤，进而造成供电中断或质量下降。

而采用了新型线路防雷技术后，不仅能够有效地减少设备损坏和故障，还能够降低因雷电引起的线路停电次数，显著提升供电系统的可靠性。

这对于一些对供电稳定性要求较高的场所，如医院、通信基站、工业生产等，尤为重要。

二、线路防雷技术在配电线路设计中的运用措施1、考虑环境因素与地形特点不同地区雷电活动的频率和强度存在显著差异，一些地区可能频繁遭受雷电袭击，而另一些地区则相对较少。

因此，在配电线路设计之前，设计师应该对当地的雷电活动情况进行详尽的调研，从而为防雷措施的选择提供科学依据。

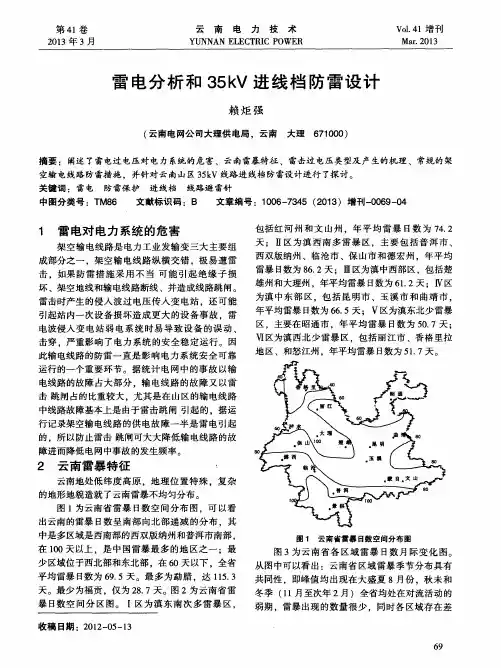

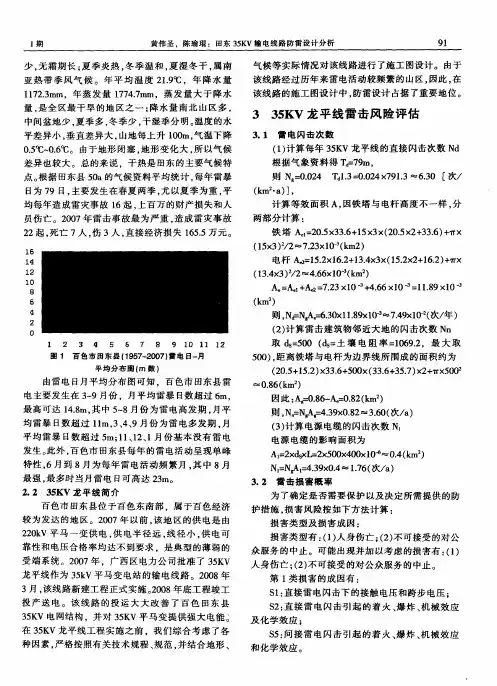

35KV—110KV输电线路防雷措施发表时间：2018-03-13T10:59:16.307Z 来源：《电力设备》2017年第30期作者：徐英哲[导读] 摘要：随着经济的快速发展，对电网供电可靠性的要求越来越高。

（国网陕西省电力公司渭南供电公司陕西渭南 714000）摘要：随着经济的快速发展，对电网供电可靠性的要求越来越高。

同时在电网的发展中，电网中的事故又以输电线路的故障占大部分，输电线路的故障又以雷击跳闸占的比重较大，尤其是在多雷、土壤电阻率高、地形复杂的山区，雷击输电线路引起的事故率更高，带来巨大的经济损失。

要保障线路安全运行，应对雷害原因进行有效的分析，确定雷击性质，并采取相应有效的防雷措施。

关键词：35kv-110kv输电线路；防雷措施 1 雷害原因分析输电线路雷击闪电是由雷云放电造成的过电压通过线路杆塔建立放电通道，导致线路绝缘击穿，这种过电压也称为大气过电压，可分为直击雷过电压和感应雷过电压。

雷击主要是通过建立一个放电泄流通道，从而使大地感应电荷中和雷云中的异种电荷，因此雷击和接地装置的完好性有直接的关系。

输电线路感应雷过电压，对35KV及以下线路绝缘威胁很大，但对于110kV及以上线路绝缘威胁很小，110kV及以上输电线路雷击故障多由直击雷引起，并且同接地装置的完好性有直接的关系。

直击雷又分为反击和绕击，都严重危害线路安全运行。

在采取各种防雷措施之前，应该对雷击性质进行有效分析，准确分析每次线路故障的闪络类型，采用针对性强的防雷措施，才能达到很好的防雷效果。

反击雷过电压是雷击杆顶和避雷线出现的雷过电压，主要与绝缘强度和杆塔接地电阻有关，一般发生在绝缘弱相，无固定闪络相别，所以对于反击雷过电压应采取降低杆塔接地电阻，加强绝缘，提高耐雷水平。

绕击雷过电压是雷电绕过避雷线直接击中导线而出现的雷过电压，主要与雷电流幅值，线路防雷保护方式，杆塔高度，特殊地形有关，主要发生在两边相。

目前对绕击雷过电压采取的主要措施是减少避雷线保护角，安装避雷器等。

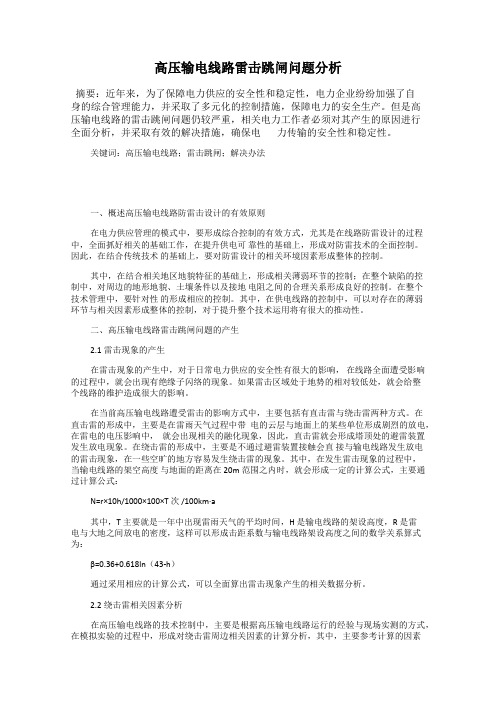

高压输电线路雷击跳闸问题分析摘要：近年来，为了保障电力供应的安全性和稳定性，电力企业纷纷加强了自身的综合管理能力，并采取了多元化的控制措施，保障电力的安全生产。

但是高压输电线路的雷击跳闸问题仍较严重，相关电力工作者必须对其产生的原因进行全面分析，并采取有效的解决措施，确保电力传输的安全性和稳定性。

关键词：高压输电线路；雷击跳闸；解决办法一、概述高压输电线路防雷击设计的有效原则在电力供应管理的模式中，要形成综合控制的有效方式，尤其是在线路防雷设计的过程中，全面抓好相关的基础工作，在提升供电可靠性的基础上，形成对防雷技术的全面控制。

因此，在结合传统技术的基础上，要对防雷设计的相关环境因素形成整体的控制。

其中，在结合相关地区地貌特征的基础上，形成相关薄弱环节的控制；在整个缺陷的控制中，对周边的地形地貌、土壤条件以及接地电阻之间的合理关系形成良好的控制。

在整个技术管理中，要针对性的形成相应的控制。

其中，在供电线路的控制中，可以对存在的薄弱环节与相关因素形成整体的控制，对于提升整个技术运用将有很大的推动性。

二、高压输电线路雷击跳闸问题的产生2.1雷击现象的产生在雷击现象的产生中，对于日常电力供应的安全性有很大的影响，在线路全面遭受影响的过程中，就会出现有绝缘子闪络的现象。

如果雷击区域处于地势的相对较低处，就会给整个线路的维护造成很大的影响。

在当前高压输电线路遭受雷击的影响方式中，主要包括有直击雷与绕击雷两种方式。

在直击雷的形成中，主要是在雷雨天气过程中带电的云层与地面上的某些单位形成剧烈的放电，在雷电的电压影响中，就会出现相关的融化现象，因此，直击雷就会形成塔顶处的避雷装置发生放电现象。

在绕击雷的形成中，主要是不通过避雷装置接触会直接与输电线路发生放电的雷击现象，在一些空旷的地方容易发生绕击雷的现象。

其中，在发生雷击现象的过程中，当输电线路的架空高度与地面的距离在 20m 范围之内时，就会形成一定的计算公式，主要通过计算公式：N=r×10h/1000×100×T 次 /100km·a其中，T 主要就是一年中出现雷雨天气的平均时间，H 是输电线路的架设高度，R 是雷电与大地之间放电的密度，这样可以形成击距系数与输电线路架设高度之间的数学关系算式为：β=0.36+0.618ln（43-h）通过采用相应的计算公式，可以全面算出雷击现象产生的相关数据分析。

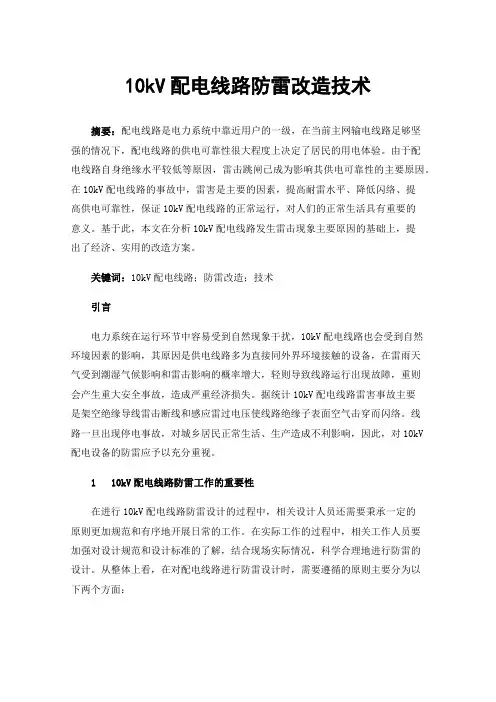

10kV配电线路防雷改造技术摘要：配电线路是电力系统中靠近用户的一级，在当前主网输电线路足够坚强的情况下，配电线路的供电可靠性很大程度上决定了居民的用电体验。

由于配电线路自身绝缘水平较低等原因，雷击跳闸已成为影响其供电可靠性的主要原因。

在10kV配电线路的事故中，雷害是主要的因素，提高耐雷水平、降低闪络、提高供电可靠性，保证10kV配电线路的正常运行，对人们的正常生活具有重要的意义。

基于此，本文在分析10kV配电线路发生雷击现象主要原因的基础上，提出了经济、实用的改造方案。

关键词：10kV配电线路；防雷改造；技术引言电力系统在运行环节中容易受到自然现象干扰，10kV配电线路也会受到自然环境因素的影响，其原因是供电线路多为直接同外界环境接触的设备，在雷雨天气受到潮湿气候影响和雷击影响的概率增大，轻则导致线路运行出现故障，重则会产生重大安全事故，造成严重经济损失。

据统计10kV配电线路雷害事故主要是架空绝缘导线雷击断线和感应雷过电压使线路绝缘子表面空气击穿而闪络。

线路一旦出现停电事故，对城乡居民正常生活、生产造成不利影响，因此，对10kV配电设备的防雷应予以充分重视。

1 10kV配电线路防雷工作的重要性在进行10kV配电线路防雷设计的过程中，相关设计人员还需要秉承一定的原则更加规范和有序地开展日常的工作。

在实际工作的过程中，相关工作人员要加强对设计规范和设计标准的了解，结合现场实际情况，科学合理地进行防雷的设计。

从整体上看，在对配电线路进行防雷设计时，需要遵循的原则主要分为以下两个方面：首先，在实际设计的过程中，要防止雷击导线，相关设计人员可以设置一些避雷线，保护导线不直接受到雷击。

假如导线直接被雷击的话，那么会使得线路中的电压急剧升高，线路电压越高，在一定程度上则提高了危险和故障发生的概率，所以要防止导线直接遭到雷击。

其次，在进行防雷设计时，还要防止线路的中断。

随着人们生活水平的不断提高，对于电能的需求和要求在不断地增加，并且在一些大型企业生产活动中也离不开电能，假如供电线路出现中断，则会给人们和企业带来较大的损失，所以要尽量防止出现线路中断。

220kV输电线路工程防雷措施研究摘要：城市化进程加快，电力行业发展迅速，在实际针对基础设施进行建设的过程中最为重要的就是电力系统的建设，在建设电力系统的过程中，220kV输电线路是最为重要的发展内容。

220kV输电线路在实际应用的过程中，通常会受到自然因素的影响，特别是雷击现象，最终出现安全事故，影响电力资源的输送。

针对此情况，在实际进行建设施工的过程中，相关设计人员需要针对雷电绕击及防雷进行深入研究，避免出现安全事故，同时也可以避免出现大范围的停电事故，影响社会发展和进步。

关键词：220kV输电线路；雷电；措施引言高压输电线路的稳定是保证民众用电安全的前提条件。

在电网规模扩大的当下，工作人员理应重视对输电线路安全的维护。

本文对220kV输电线路综合防雷技术进行分析，以供参考。

1防雷在输电线中的作用通过对电网的故障探测，我们发现，在电网中，因闪电而引起的电网故障有很多种，尤其是在一些经常出现闪电的地方，当电网出现故障时，基本上都是因为闪电造成的，并且严重影响了人们的正常生活。

此外，在山地地区，由于地势的缘故，输电线路往往是在高低不平的山峦间铺设而成，导致线路的竖直高度差异较大，为热风和冷风的交换提供了良好的条件，导致了大气对流的发生，也使线路极易遭受雷击。

因此，在进行线路初步设计时，应充分考虑防雷构造，明确防雷构造的合理性及重要性。

2高压输电线路遭遇雷击的原因其一，缺乏足够的防雷器。

很多电力公司都把避雷器应用于各种装置中，以节省费用、减少费用、获取更大的经济效益，但是这些方式都不能达到很好的防护效果，有些完全没有防护作用，只是做做样子而已。

另外，很多国家的电网企业在高压输电线的高压线上只设置了少量的避雷设施，不足以应付每天发生的雷击事件；其二，输电线本身的一些问题。

其中，配电网络自身的影响是不容忽视的，其主要体现在导线的接地电阻、导线的架空等方面；其三，缺乏对装备及线路的维护。

由于设备的老化、常年使用不维护、导线接触不良、人为原因或用电负荷过大、超负荷及线路改造不及时等原因，都会引起线路短路或自燃，引起过电流，进而引起配电设备的故障。

输电线路防雷设计具体措施要点分析摘要：近年来，国家加强和规范了输电线路工程的质量要求，因而对输电线路的设计也提出了更高的要求。

而输电线路多架设在户外，经常受到雷电侵袭，导致输电线路运行故障，造成大范围停电事故，因此要重视输电线路的防雷设计。

从设计阶段开始，就要合理选择合适的设计方案，考虑线路防雷问题，合理选择线路路径；架设避雷线；降低杆塔接地电阻，提高线路整体绝缘水平，提升安全运行率和供电可靠性。

本文在此从输电线路雷击的成因出发，对如何做好输电线路防雷设计提出了几个关键措施。

关键词：输电线路；防雷；设计措施；避雷针；避雷线前言：目前，我国仍然有许多地方的输配电线路的杆搭高度严重超过超准，更有些地方的输配电线路没有进行防雷措施设计，不仅增大了输配电线路故障的可能性，还可能对周围的居民带来人身安全的威胁，因此，输配电线路的防雷设计尤为重要。

一、输电线路防雷概述输电线路雷击时产生的过电压可达400kV，极易对35kV以下的线路造成致命性的伤害。

同时，雷电直击也是造成110kV以上输电线路故障的重要因素之一。

直击雷可划分为绕击和反击两种形式，均能严重威胁线路的安全运行。

经调查数据显示，绕击多发生于山区线路中，反击多发生于平原和丘陵地区线路中。

所以，在设计输电线路之前，应对雷击的性质进行充分研究，从而运用针对性较强的防雷技术，以提高防雷效果。

针对山区线路，应当选择防雷走廊，减小避雷线保护角，增强绝缘性能；对于丘陵和平原地区线路，应当采用有效措施降低电阻，以达到防雷的作用。

据统计，输电线路的雷害事故占有很大的比例。

由于输电线路保“网”的重要地位，如何减少输电线路的雷害事故成为电力系统安全稳定运行的一项重要课题。

所以加强架空输电线路的耐雷水平，减少输电线路雷害事故引起的跳闸是防雷设计的首要任务。

二、输电线路雷击成因分析在雷击杆顶时，由于塔角接地电阻 R很小，于是就出现反射现象。

如 R=0，则杆顶部不会出现对地电压。

输电线路的防雷措施输电线路防雷设计的目的是提高线路的防雷性能，降低线路的雷击跳闸率。

在确定线路防雷的方式时，应综合考虑系统的运行方式、线路电压等级和重要程度、线路经过地区雷电活动的强弱、地形地貌特点、土壤电阻率等自然条件，并参考当地原有线路的运行阅历，经过技术经济比较，实行合理的爱护措施。

除架设避雷线措施之外，还应留意做好以下几项措施。

1.接地装置的处理(1)高压输电线路耐雷水平随杆塔接地电阻的增加而降低。

电压等级越高，降低杆塔接地电阻的作用将变得更加重要。

对土壤电阻率较高地区，应选择更换接地网形式和置换土壤的方法，达到降阻。

在雷击多发区域，主网线路杆塔接地电阻应保证小于10Ω，山区也应小于15Ω。

在雷雨季节前，对雷击多发区域线路应按规程要求的方法，进行杆塔接地电阻测量。

(2)接地装置埋深，要求大干0.6 m，采纳增大截面的接地引下线，引下线(热镀锌)表面要进行防腐处理。

严格根据规程执行接地装置的开挖检查制度。

重点检查接地装置的埋深、接头和截面的测量，对不合格的准时进行处理。

(3)降低杆塔接地电阻，还需要确保架空地线、接地引下线、地网相互之间的良好连接。

2.减小外边相避雷线的爱护角或者采纳负角爱护在以往进行防雷设计时，只要求遵照规程规定满意杆塔避雷线爱护角的要求就行了，忽视了山坡对防雷爱护角的影响，则造成了杆塔防雷爱护角不能满意防雷设计的实际要求，增加了线路闪络次数，影响了电网平安运行。

针对山区运行线路简单受绕击的状况，建议采纳有效屏蔽角公式计算校验杆塔有效爱护角，以便设计时针对爱护角偏大状况实行相应措施削减雷电绕击概率。

3.加强绝缘和采纳不平衡绝缘方式在雷电活动剧烈地段、大跨越高杆塔及进线段，应增加绝缘子片数。

由于这些地方落雷机会较多，塔顶电位高，感应过电压大，受绕击的概率也较大，通过适当增加绝缘子片数，增大导线和避雷线间的距离，达到加强绝缘的目的。

规程规定:全超群过40m的有地线杆塔，每增高10m应增加一片绝缘子。

浅析 110kV输电线路综合防雷技术与接地电阻的设计摘要：110kV的输电线路在当今社会的电力系统中发挥着至关重要的作用，由于110kV的输电线路多在高空和山区中架设，存在着许多不安全的因素，很容易遭受鸟粪、污秽物附着、雷电等不安全因素的影响，从而导致线路跳闸、短路等电网事故的发生。

所以说防雷技术与降低接地电阻可以增强架空线路安全性，提高综合防雷技术，降低对110kV输电线路的维护费用。

因此110kV输电线路综合防雷技术与降低接地电阻的设计至关重要。

关键词：110kV输电线路防雷技术接地电阻一、110kV输电线路遭受雷击原理以及降低铁塔接地电阻的必要性110kV输电线路对整个电网系统中起着至关重要地位，在社会中也起着重要作用，能够促进社会经济的发展，提高人们的生活水平。

110kV一旦发生事故，可能导致大面积停电，造成重大经济损失，因此110kV输电线路的安全也十分重要。

110kV输电线路现在已经广泛使用，但在使用过程中经常受到雷击导致的架空输电线路事故。

而雷电属于自然现象，雷云放电一般在云中或者是云间进行的，只有很少一部分电子会对地发生，而雷云相对于其他云较低，再加上110kV输电线路的周边没有任何的带其他电性的电荷云层,这样110kV架空输电线路就会对带电雷云造成吸引，雷云集聚足够多的电荷后雷云电子被吸引且会形成电流，这些能够在很短时间内达到最大值,之后再逐渐的衰减下去,其冲击波陡度和雷电流幅值也会到达最大值。

当铁塔接地电阻没有较大时，雷击塔顶时将导致塔顶电位较高，塔顶电位Uk=Ik×R×a。

其中：Uk-塔顶电位；Ik-雷电流；R-铁塔接地电阻；a-雷电流冲击系数。

这个电压Uk足够高时，可以击穿空气，雷电流向导线释放。

再加上绝缘子表面脏污，导通电流不能及时恢复绝缘强度时，形成持续性放电，最终导致跳闸和引发一系列的事故。

这个雷击后电流也会通过输电线路的铁支架传递到地面，可能对当地的居民也会造成一定的危害。

10KV配电线路雷击事故分析及防雷对策一、背景介绍10KV配电线路是城市电网中的重要组成部分，而雷击事故是影响线路运行安全的重要因素之一。

雷击事故一旦发生，不仅会对电网设备造成损坏，还可能导致停电，给人们的生产生活带来不便。

针对10KV配电线路雷击事故，进行分析并制定防雷对策显得尤为重要。

二、雷击事故分析1. 雷击原因分析雷击事故是由气象条件和线路特性共同作用所致。

在气象条件方面，当气温升高、湿度增大时，雷雨天气较为频繁，雷电活动也会增多，是雷击事故发生的高发期。

而在线路特性方面，10KV配电线路通常布设在户外，长时间暴露在外界自然环境中，容易成为雷电活动的“靶子”。

2. 危害分析雷击事故对10KV配电线路的危害主要表现在两个方面：一是设备损坏，雷电击中线路设备会导致设备损坏甚至报废，需要进行更换或修复，增加了维护成本；二是停电，一旦线路被雷击损坏，可能导致周边区域的停电，给用户带来不便，也会影响城市的正常供电。

3. 典型案例分析根据历年来的统计数据，我们可以发现，10KV配电线路雷击事故多发生在雷雨天气之后。

典型的案例有：2018年某市一次雷击事件，导致大面积区域停电，损失惨重；2019年某县城一次雷击事件，导致变压器受损，需要进行紧急更换。

三、防雷对策1. 设备防护要想有效防止10KV配电线路的雷击事故，首先需要对线路设备进行有效的保护。

采用防雷器件对线路设备进行防护是一种比较有效的方法。

防雷器件可以分为避雷针、避雷带和避雷线等，其作用是引导和释放雷电，减小雷击对设备的破坏。

2. 地线设计在线路设计时，合理设置地线也是防止雷击事故的关键。

良好的地线设计能够降低雷击对线路设备的影响，减小损失。

地线的设置应符合国家相关规定，并在实际使用中进行定期检测，确保其出现故障时能够及时修复。

3. 检测监控使用雷电检测和监控系统是及时发现雷电活动并进行预警的重要手段。

雷电检测系统能够实时监测周围的雷电活动，一旦发现雷电活动较为频繁，就可以提前采取措施，减小雷击事故的发生可能性。

输电线路雷击故障的防护措施分析首先，针对输电线路雷击故障，引入防雷装置是必不可少的。

防雷装置主要由闪络器、接地装置和避雷针等组成。

闪络器能够将浮电位释放到大地上，防止雷电通过设备或线路流入地方电劢。

接地装置能够使系统设备、金属构架、设备房等与地之间导通，形成一个良好的大地接点，从而使雷电通过大地排除。

避雷针则分散雷电的能量，减少雷击的概率。

通过引入这些防雷装置，可以有效地减少雷击故障的发生，提高输电线路设备的安全性。

其次，应加强对输电线路设备的维护和检测工作。

定期进行设备的检查和维护，发现设备存在的潜在故障问题，并及时处理，是预防雷击故障的重要措施之一、通过使用红外热成像仪等设备，对线路设备进行定期的热成像检测，可以发现设备存在的潜在故障问题，如接触不良、绝缘老化等，及时进行维修和更换，减少雷击故障的发生。

此外，合理的线路布置和线路设计也是预防雷击故障的重要因素。

合理的线路布置可以减少雷电对输电线路的冲击程度，降低雷击故障的概率。

另外，合理的线路设计也可以减少雷电对设备和系统的影响，从而提高电力系统的稳定性。

例如，合理的避雷子站布置可以使雷电不易击中设备，减少雷击故障的发生。

此外，对于重要的输电线路，还可以采取无线遥测监测系统进行实时监测。

该系统可以通过无线电信号将线路的状态信息传送到监测中心，及时发现恶劣天气下可能导致雷击故障的情况，采取相应的应对措施，防止事故的发生。

最后，加强人员培训和安全教育也是预防雷击故障的重要环节。

员工应具备基本的防雷知识，了解防雷装置的工作原理和使用方法，掌握事故应急处理的方法，并定期进行相关的培训与演练，提高员工的应急处理能力。

此外，还需要加强对操作人员的安全教育，提高他们的安全意识和责任意识，防止因人为操作不当导致的雷击事故。

综上所述，输电线路雷击故障的防护措施主要包括引入防雷装置、加强设备维护和检测、合理的线路布置和设计、无线遥测监测系统以及加强人员培训和安全教育等。

220kV高压输电线路的防雷设计分析于涛摘要：220kV高压输电线路是电力系统的重要组成部分，其运行状态直接影响到整个电网的稳定与安全。

在许多地区，220kv高压输电线路都是在室外设置的，经常受到雷击，导致220kv高压输电线路失效，造成大规模停电，给人们的生产和生活带来许多问题。

因此，应特别注意220kv。

采用高压输电线路防雷设计，采取有效的防雷措施，提高220kv高压输电线路的安全性和稳定性。

文章针对220kV高压输电线路的防雷设计分析进行了详细的阐述，内容仅供参考。

关键词：220kV；高压输电线路；防雷设计；分析1、220kV 高压输电线路防雷设计存在的问题1.1接地电阻较高在220kv高压输电线路运行过程中，许多接地装置的日常维护和检修不在原地，运行时间过长，造成接地装置部分部位腐蚀，在电路检测过程中，导致接地电阻不断增加，直接影响到220kv高压输电线路的稳定性和安全性。

如果在高压输电线路的框架内发生腐蚀或放置的电极不符合标准，很容易对线路造成闪电伤害。

1.2高压输电设备焊接点质量差220kV高压输电线路运行过程中，很多高压输电设备的焊接点质量较差，再加上日常的维护检修不到位，很容易造成220kV高压输电线路发生跳闸故障，例如，高压输电设备安装施工时，有些接地体接头深度较浅或者焊接长度过短，这导致220kV高压输电线路发生意外跳闸事故，严重影响电网输电安全性。

1.3设计水平较低220kV高压输电线路施工设计是一项非常重要、专业的过程，有些设计人员的专业技术能力不足，这使得各地区的220kV高压输电线路设计存在较大差异，一些设计人员没有考虑到当地的环境、气候、地域等因素，在设计220kV高压输电线路时，生搬硬套，设计方法比较落后，特别是没有对比和参考当地的接地电阻或者土壤电阻率取值，使得220kV高压输电线路在后期运行中频繁遭受雷击。

1.4雷电随机性较大雷电作为一种常见的自然现象，具有较大的随机性，往往无规律可循，并且很多地区的雷电活动非常频繁，我国天气预报技术不断发展，但是仍然具有一定的局限性，特别是对于雷电活动无法准确进行预测，预防措施也不到位，这使得无法正确分析220kV高压输电线路遭受雷击的闪络类型。

110kV输电线路雷击故障原因分析及防范措施电力系统中输电线路遭受雷击的现象越来越多，雷击成为引起线路跳闸故障的主要原因之一，严重影响到输电线路的运行安全。

本文针对一起110kV输电线路雷击故障后进行了详细分析，并对雷击故障做了详细的理论计算，最后结合运行实践经验提出了针对性预防措施，为电力运行单位提高输电线路运行可靠性和防雷管理工作提供了借鉴与指导。

标签：输电线路;雷击跳闸;原因分析;防雷措施一、引言浙江桐庐电网35千伏及以上输电线路多分布在山顶或山脊，山势陡峭，线路所经地区起伏变化较大，气象条件十分复杂。

虽然该地区全线都架设双避雷线保护，但由于输电线路距离长、跨度大、高杆塔较多，极易遭受雷击。

近几年的故障跳闸统计资料表明，雷击引起的高压输电线路跳闸次數占总跳闸次数的93%，因此雷击已成为当前输电线路故障跳闸的主要原因，不仅影响线路、设备的正常运行，而且极大地影响了日常的生产、生活。

同时输电线路故障跳闸直接影响功率的输送，也对电网的安全、稳定运行构成了严重威胁，采取有针对性的防范措施，尽最大可能降低输电线路跳闸率，是线路运行单位追求的目标，也是构建“坚强智能电网”的前提和根本。

二、具体故障描述2012年8月5日20：21时，桐庐电网发生了乔方1052线A相故障，距离Ⅱ段，零序Ⅱ段保护动作，重合成功，乔林变测距29.2km（约73#塔左右）;根据该局SCADA系统历史事项显示，在这个时间点乔方1052线RTUSOE保护信号8个。

浙江省雷电定位系统线路雷电查询结果显示，8月5日20：20-20：21乔方1052线附近共计落雷点4个，数据如下：表1 浙江省雷电定位系统线路雷电查询结果序号时间经度纬度电流（kA）回击站数最近距离（m）最近杆塔1 20：20：08.958 119：31：11 29：55：54 -13.5 0 14 322.4 72～742 20：20：08.492 119：31：7 29：55：56 -13.8 0 14 250.8 72～743 20：20：08.933 119：31：7 29：55：58 -14.9 0 14 202.0 72～744 20：20：14.098 119：26：56 29：56：14 22.8 1 18 545.1 95，96经现场查找，发现乔方1052线73#塔A相瓷瓶串1片瓷瓶（上至下第2片）雷击破碎，4片瓷瓶有雷击痕迹，导线上有不同程度的雷击痕迹。

1000kV特高压输电线路防雷工程设计发布时间：2022-08-29T02:31:38.330Z 来源：《建筑创作》2022年1月2期作者：贺云龙[导读] 近年来，随着经济的高速发展，人们的生活水平大大提高，各种家用电器的普及使社会对电力的需求不断增加，给电力行业带来了新的需求贺云龙国网陕西省电力有限公司超高压公司陕西西安 712000摘要：近年来，随着经济的高速发展，人们的生活水平大大提高，各种家用电器的普及使社会对电力的需求不断增加，给电力行业带来了新的需求。

输电线路是电力传输的通道，与配电线路一起构成电力网系统，其运行将直接影响电力网系统的全部电力传输。

1000kv超高压输电线路一旦被闪电击中，将对电网的稳定可靠运行产生重大影响。

电工在设计输电线路防雷技术时，必须做好提高线路防雷击和抗雷击能力的工作。

本文主要分析1000kv超高压输电线路防雷技术设计。

关键词：1000kV；特高压输电线路；防雷设计引言对于1000kv超高压输电线路，雷击是一个常见问题，会导致整个电网系统各种故障，甚至在严重情况下会导致电网局部瘫痪，影响正常供电。

在此基础上，电气工程师必须制定合理的防雷设计方案，以尽量减少雷击的可能性。

同时，还需要结合1000kv超高压输电线路的实际运行和电网运行模式制定最佳防雷方案，以提高输电线路的防雷和反应效果，减少雷击造成的损失，确保电网稳定可靠地运行。

1、1000kV特高压输电线路雷击的特点 1000kV超高压输电线路本身绝缘良好，因此避雷器很少直接受到雷击。

但是，从避免电击危险的角度来看，输电线路本身的塔顶高度很高，大大增加了雷击屏蔽故障的可能性。

一般来说，1000kv超高压输电线路是塔位雷电屏蔽故障引发的最常见原因之一，保护角度直接影响输电线路避雷器的性能。

2、科学规划杆塔引雷范围为了有效地防止1000kv超高压输电线路受到雷击的影响，通常合理规划雷电线路。

当闪电击中塔顶或落在闪电线附近时，由于闪电强度相对较高，闪电发生的概率非常低，因此无需采取进一步的防护措施。

110kV高压输电线路综合防雷措施探讨作者：刘振宇来源：《科技传播》2013年第14期摘要在对110kV高压线路综合防雷措施的必要性进行探讨的基础上，从高压输电线路的需求出发，分析了高压输电线路的若干综合防雷措施，为提高高压输电线路运行的可靠性提供参考。

关键词 110kV；高压输电；防雷中图分类号TM6 文献标识码A 文章编号 1674-6708（2013）95-0030-021 实施高压输电线路综合防雷措施的必要性随着全球气候变化加剧，雷电活动日趋频繁，而且呈现出雷电强度不断增加的趋势。

而雷电对输电线路正常运行造成的危害极大，通常容易导致绝缘子闪络、导地线断开等事故。

加之雷击事故一般发生在丘陵、交通不便等地区，造成了线路检查、巡视等故障难度的增加，一旦这些问题处理不及时，将给高压输电线路的正常运行造成危害，严重时甚至会造成人们生命财产的安全。

另外，由于110kV高压输电线路一般采用架空输电线路设计的方式，其设计与架设原理、分布特点以及所处地理环境的复杂程度等，相对其他电力系统而言都更加复杂，使得其遭受雷击的概率远远高于其他电力系统。

加之高科技企业数量的不断增加，由于这些企业对电能的可靠度、质量等要求较高，一旦由于雷击导致110kV线路的供电故障，必将给这些企业造成较大的影响。

因此，做好110kV高压输电线路综合防雷措施尤为重要。

2 110kV高压输电线路综合防雷的措施对于高压输电线路的防雷措施及技术，各个专家从不同的角度提出了不同的一件，但是不论采取何种方式，其必须考虑到高压线路的具体环境及条件。

例如，输电线路的重要性、电力的运输途径、线路架设路径中土壤特点以及历史雷击情况等。

另外，还应该充分结合相关的施工经验，通过全面对比的方式，提出针对性的防雷保护措施。

由于架设避雷线、降低杆塔接地电阻等防雷措施较为普及，本文仅对几种特殊典型的综合性防雷措施进行探讨。

2.1 架设保护装置及耦合地线架设保护装置及耦合地线是在高压输电线路上形成一个高频保护通道，通过该通道将雷击电流导入地下。
