梁平面布置图及详图(很好很实用的)

一般情况下，需要注写梁顶面高差的梁有：洗手间 梁、楼梯平台梁、楼梯平台板边梁等。
如：（-0.100）表示梁顶面比同层楼板顶面低0.100m。 （0.200）表示梁顶面比同层楼板顶面高0.200m。
.
（-0.010）
此跨梁顶部比 楼板低10mm.
此跨梁顶部与 楼板相平
返回
2、原位标注
集中标注
原位标注
适用范围：常用于基础详图的配筋，雨篷，阳台，女儿墙 等结构构件的配筋表达，以及形状复杂的结构 构件，如设备基础等。
.
平法：
优点：用数字化，符号化来表达结构。图面简明， 清晰。设计绘图工作量小。
缺点：需要掌握平法知识才能够读懂施工图。 钢筋的锚固，搭接等构造，需要查看平法图 集，才能够得知。
适用范围：广泛采用，用于表达，梁，板，柱，剪 力墙等结构构件的配筋。
当在梁上集中标注和原位标注 同时存在时，原位标注优先， 施工时应按原位标注数值取用
.
2、原位标注
（1）梁支座上部纵筋
梁支座上部纵筋，应包含通长筋在内的所 有纵筋。 ① 当上部纵筋多于一排时，用斜线“/”将各 排
纵筋自上而下分开 如：梁支座上部纵筋注写为6Φ25 4／2时， 表示上一排纵筋为4Φ25，下一排纵筋为 2Φ25。
框支柱 KZZ
框支梁 KZL
框支柱 . KZZ
框支柱 KZZ
混凝土剪力墙 不落地
两层楼板
框支柱 KZZ
框支梁 KZL
.
占据一层的 转换大梁， 有时梁上开 有洞口
框支柱 KZZ
混凝土剪力墙 不落地
框支柱 KZZ
框支梁 KZL
框支柱
.
KZZ
井字梁
框架梁 KL
井字梁（垂直相交的梁尺 寸相同，无主次之分）
.
2、原位标注
② 当同排纵筋有两种直径时，用加号“+”将 两种直径相连，注写时将角部纵筋写在前面。
如：梁支座上部有四根纵筋，2Φ25放在角部，2Φ22 放在中部，在梁支座上部应注写为2Φ25+2Φ22。
③ 当梁中间支座两边的上部纵筋不同时，须 在支座两边分别标注，当梁中间支座两边的 上部纵筋相同时，可仅在支座的一边标注配筋值， 另一边省去不注。
如：G4Φ12，表示梁的
个侧面的总配筋值，且对称
两个侧面共配置4Φ12的
配置。
纵向构造钢筋，每侧各2Φ12。
.
箍筋
上部纵筋
拉筋
构造钢筋 或抗扭钢筋
下部纵筋
.
第五项：梁侧面纵向构造钢筋或受扭钢筋
当梁侧面需配置受扭纵向钢筋时， 此项注写值以大写字母N开头， 注写配置在梁两个侧面的总配筋值， 且对称配置。
例如：Φ8@100／200（2），表示箍筋为HPB235 级钢筋，直径8 mm，为2肢箍。加密区间距为100 mm，非加密区间距为200 mm。
.
.
箍筋
.
加密区箍筋： Φ6@100mm
100mm
1001m00mmm
加密区箍筋： Φ6@100mm
.
2002m00mmm
箍筋
非加密区箍筋： Φ6@200mm
.
上部通长 纵筋
上部支座非 通长纵筋
下部纵筋 钢筋一般通长
.
上部支 座非通 长纵筋
架立筋
上部支座非 通长纵筋
下部纵筋 钢筋一般通长
架立筋与受力
.
筋搭接
第五项：梁侧面纵向构造钢筋或受扭钢筋
当梁腹板高度hw≥450 mm
时，需配置纵向构造钢筋，
所注规格与根数应符合规范
规定。此项注写值以大写字
母G开头，注写设置在梁两
.
JZL
井字梁 JZL
.
框架梁 KL
井字梁 JZL
框架梁 KL
井字梁 . JZL
第1跨
第2跨
框架梁2, 2跨，一端悬挑
一端悬挑
.
左端悬挑
右端端悬 挑
第1跨
第2跨
框架梁1, 2跨，两端悬挑
返回
.
第二项：梁尺高寸度 h
宽度
.
b
加腋梁截面尺寸注写示意 悬挑梁不等高. 截面尺寸注写示意
第三项：梁箍筋 包括钢筋级别、钢筋直径与间距,钢筋肢数。当 为抗震设计时，用斜线“／”区分梁端箍筋加密区与 梁身非加密区长度范围内箍筋的不同间距。
密区与非加密区间距及肢数 第四项：梁上部通长筋或架立筋 第五项：梁侧面纵向构造钢筋或受扭钢筋 第六项：梁顶面标高高差
.
————————————
KL-1(3) 300×600 — 梁编号（跨数）截面宽×高。
φ8@100/200(2) — 箍筋直径、加密区间距/非加密
区间距（箍筋肢数）。
பைடு நூலகம்
2Φ25
—— 通长筋根数、直径。
.
详图法－－钢筋混凝土梁
识图练习： 1：梁在中间支座处的上部纵筋是（ ），其中（ 2：梁的下部纵筋是（ ）。 3：梁箍筋的直径是（ ），间距（ ），是（ 4：该梁梁宽是（ ），梁高（ . ）。
）是通长布置的。 ）肢箍。
梁平法施工图
1、集中标注
2：原位标注
.
1、梁集中标注
梁集中标注的内容，规定如下： 第一项：梁编号 第二项：梁截面尺寸b×h(宽×高) 第三项：梁箍筋，包括钢筋级别、直径、加
.
03G101-1图集规定
.
第四项：梁上部通长筋或架立筋 在梁上部既有通长钢筋又有架立筋时，用“+”号 相联标柱，并将通长筋写在“+”号前面，架立筋写 在“+”号后面并加括号。
例如： 1：当梁配置四肢箍时， 用2φ22+（2φ12）表示，
其中2φ22为通长筋，（2φ12）为架立钢筋。
2：当梁配置二肢箍时， 用2φ22表示， 2φ22为通长筋，无架立筋。
G2φ12
—— 构造钢筋根数、直径。
（-0.05） —— 梁顶标高与结构层标高的差值，
负号表示低于结构层标高。
集中注写的形式
.
第一项：梁编号
.
屋面框架梁 （两端为柱）
WKL
非框架梁 （两端为梁）
L
楼面框架梁 （两端为柱）
KL
.
框架柱不落地
柱的力传递到 下方的梁
框架柱不落地 柱的力传递到
框下支方的梁梁
如：N6Φ22，表示梁的两个侧面共配置6Φ22的 受扭纵向钢筋，每侧各配置3Φ22。
.
侧面构造钢筋或抗扭钢筋
侧面构造钢筋 6 14
侧面构造钢筋 . 4φ12
侧面构造钢筋 4φ12
第六项：梁顶面标高高差
梁顶面标高高差是指相对于该结构层楼面标高的高 差值，有高差时，须将其写入括号内（当梁顶比板顶 低时，注写成“负标高高差”；当梁顶比板顶高时， 注写成“正标高高差”），无高差时不注。

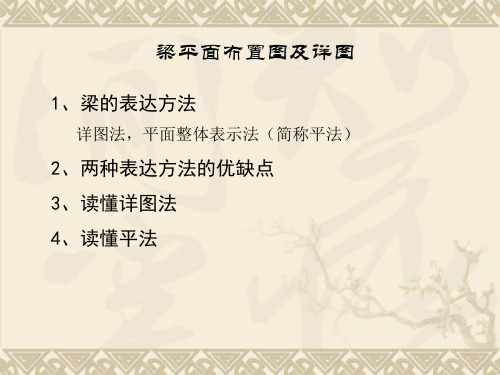

梁平面布置图及详图
1、梁的表达方法
详图法，平面整体表示法（简称平法）
2、两种表达方法的优缺点 3、读懂详图法 4、读懂平法
.
用详图法表示 钢筋混凝土梁
.
钢筋表
.
用平法表示 钢筋混凝土梁
.
详图法：
优点：识图方便，结构尺寸，配筋，构造都能够通过图形 表达出来。
缺点：绘图工作量很大，出图量大，且某一张图出错，就 会影响与之相关的其他图，修改繁琐。导致设计效 率低下。
