平面整体表示法制图规则(梁_柱)

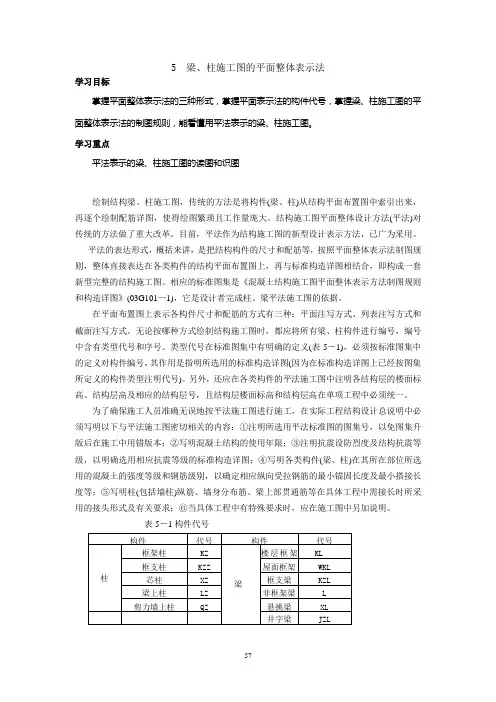

5梁、柱施工图的平面整体表示法学习目标掌握平面整体表示法的三种形式，掌握平面表示法的构件代号，掌握梁、柱施工图的平面整体表示法的制图规则，能看懂用平法表示的梁、柱施工图。

学习重点平法表示的梁、柱施工图的读图和识图绘制结构梁、柱施工图，传统的方法是将构件(梁、柱)从结构平面布置图中索引出来，再逐个绘制配筋详图，使得绘图繁琐且工作量庞大。

结构施工图平面整体设计方法(平法)对传统的方法做了重大改革。

目前，平法作为结构施工图的新型设计表示方法，已广为采用。

平法的表达形式，概括来讲，是把结构构件的尺寸和配筋等，按照平面整体表示法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相结合，即构成一套新型完整的结构施工图。

相应的标准图集是《混凝土结构施工图平面整体表示方法制图规则和构造详图》(03G101—1)，它是设计者完成柱、梁平法施工图的依据。

在平面布置图上表示各构件尺寸和配筋的方式有三种：平面注写方式、列表注写方式和截面注写方式。

无论按哪种方式绘制结构施工图时，都应将所有梁、柱构件进行编号，编号中含有类型代号和序号。

类型代号在标准图集中有明确的定义(表5－1)，必须按标准图集中的定义对构件编号，其作用是指明所选用的标准构造详图(因为在标准构造详图上已经按图集所定义的构件类型注明代号)。

另外，还应在各类构件的平法施工图中注明各结构层的楼面标高、结构层高及相应的结构层号，且结构层楼面标高和结构层高在单项工程中必须统一。

为了确保施工人员准确无误地按平法施工图进行施工，在实际工程结构设计总说明中必须写明以下与平法施工图密切相关的内容：①注明所选用平法标准图的图集号，以免图集升版后在施工中用错版本；②写明混凝土结构的使用年限；③注明抗震设防烈度及结构抗震等级，以明确选用相应抗震等级的标准构造详图；④写明各类构件(梁、柱)在其所在部位所选用的混凝土的强度等级和钢筋级别，以确定相应纵向受拉钢筋的最小锚固长度及最小搭接长度等；⑤写明柱(包括墙柱)纵筋、墙身分布筋、梁上部贯通筋等在具体工程中需接长时所采用的接头形式及有关要求；⑥当具体工程中有特殊要求时，应在施工图中另加说明。

平法讲座########公司2014年7月目录第一部分基本概念 (1)第二部分柱平面表示法 (3)一、注写 (3)二、抗震KZ钢筋构造 (5)三、非抗震KZ钢筋构造 (8)四、柱钢筋制作安装质量通病 (9)第三部分梁平面表示法 (10)一、注写 (10)二、抗震KL、WKL纵向钢筋构造 (12)三、梁配筋构造 (15)四、非抗震KL同抗震KL的异同点 (16)五、梁钢筋制作安装质量通病 (16)第四部分剪力墙平面表示法 (17)一、墙柱 (17)二、墙身 (20)三、墙梁 (22)四、洞口平面表示法 (24)混凝土结构施工图平面整体表示方法制图规则和构造详图（03G101-1）基本概念第一部分基本概念1、接头百分率（1）排扎接头连接区段长度为1.3L，区段内接头面积百分率梁板墙不宜＞25%，柱不宜＞50%，确有必要增加时梁不应＞50%，其他构件可放宽。

（2）机械连接及焊接接头连接区段为35d（d为较大直径）且不小于500mm，凡接头中心点位于该区段内的接头均属于内一区段，区段内接头百分率，受拉区不宜＞50%，接头不宜设在抗震框架梁、柱端加密区。

直接承受动力荷载的不宜采用焊接接头。

2、HPB235钢筋：180°弯钩，内直径≥2.5d，平直段长度不应小于3d，箍筋弯钩内直径不小于受力钢筋，一般结构弯90°，平直部分不宜小于5d，抗震结构应为135°，平直部分不应小于10d且不应小于75。

3、抗震等级钢筋混凝土房屋根据烈度、设防类型、结构类型和房屋高度，场地类别采用不同的抗震等级并应符合相应计算和构造措施要求。

4、锚固长度L 1、L1E纵向受拉钢筋绑扎搭接长度l1E、l1纵向受拉钢筋搭接长度修正数注：当不同直径的钢筋搭接时，其l1E与l1值按较小的直径计算；在任何情况下l1不得小于300mm；式中ζ为搭接长度修正数。

基本概念混凝土结构施工图平面整体表示方法制图规则和构造详图（03G101-1）L a 、LaE纵向受拉筋抗震锚固长度LaE受拉钢筋的最水锚固长度La注：1、四级抗震等级L aE=L a；2、当弯锚时，有些部位的锚固长度为≥0.4L aE+15d，见各类构件的标准构造祥图。

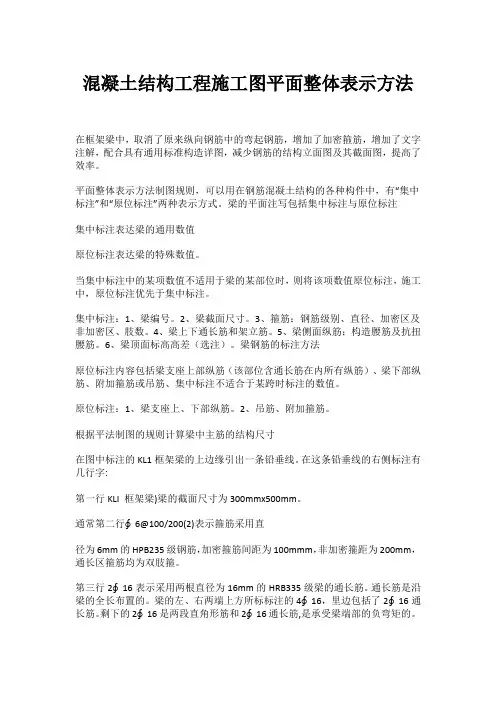

混凝土结构工程施工图平面整体表示方法在框架梁中，取消了原来纵向钢筋中的弯起钢筋，增加了加密箍筋，增加了文字注解，配合具有通用标准构造详图，减少钢筋的结构立面图及其截面图，提高了效率。

平面整体表示方法制图规则，可以用在钢筋混凝土结构的各种构件中，有“集中标注”和“原位标注”两种表示方式。

梁的平面注写包括集中标注与原位标注集中标注表达梁的通用数值原位标注表达梁的特殊数值。

当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工中，原位标注优先于集中标注。

集中标注：1、梁编号。

2、梁截面尺寸。

3、箍筋：钢筋级别、直径、加密区及非加密区、肢数。

4、梁上下通长筋和架立筋。

5、梁侧面纵筋：构造腰筋及抗扭腰筋。

6、梁顶面标高高差（选注）。

梁钢筋的标注方法原位标注内容包括梁支座上部纵筋（该部位含通长筋在内所有纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。

原位标注：1、梁支座上、下部纵筋。

2、吊筋、附加箍筋。

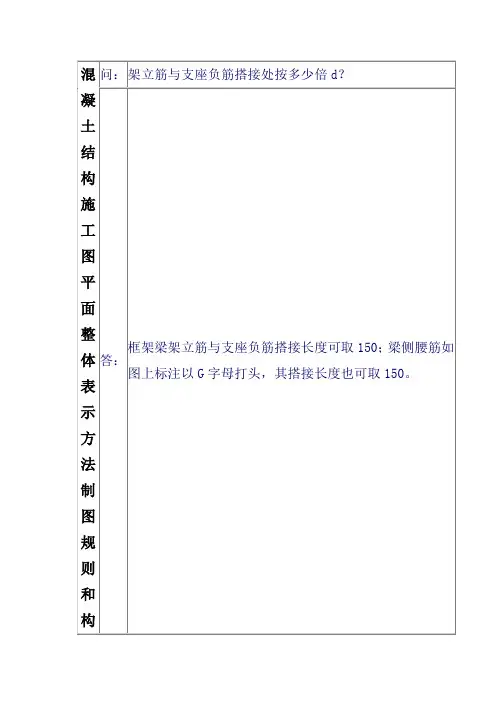

根据平法制图的规则计算梁中主筋的结构尺寸在图中标注的KL1框架梁的上边缘引出一条铅垂线。

在这条铅垂线的右侧标注有几行字:第一行KLI 框架梁)梁的截面尺寸为300mmx500mm。

通常第二行∮6@100/200(2)表示箍筋采用直径为6mm的HPB235级钢筋，加密箍筋间距为100mmm，非加密箍距为200mm，通长区箍筋均为双肢箍。

第三行2∮16表示采用两根直径为16mm的HRB335级梁的通长筋。

通长筋是沿梁的全长布置的。

梁的左、右两端上方所标标注的4∮16，里边包括了2∮16通长筋。

剩下的2∮16是两段直角形筋和2∮16通长筋,是承受梁端部的负弯矩的。

梁下部中间的4∮16是承受梁中下部的正弯矩的（抗拉作用)，钢筋贯通全梁。

如图铅垂线及其右侧注的几行字就是“集中标注”。

假设给出的框架结构F三级抗震设防，混凝土的强度等级采用C30。

柱距为6000mm，柱宽400mm，査《三、四级抗震等级楼层框架梁KL 》部分。

9.5 平法施工图9．5。

1概述1.平法施工图表示方法的产生随着国民经济的发展和建筑设计标准化水平的提高，近年来各设计单位采用了一些较为简便的图示方法，为了规范各地的图示方法，中华人民共和国建设部于2003年1月20日下发通知,批准《混凝土结构施工图平面整体表示方法制图规则和构造样图》作为国家建筑标准设计图集（简称“平法”图集),图集号为03 GlOl一1,于2003年2月15日执行。

2。

平法表示方法与传统表示方法的区别把结构构件的尺寸和配筋等，按照平面整体表示方法的制图规则，整体直接地表示在各类构件的结构布置平面图上，再与标准构造详图配合,就构成了一套新型完整的结构设计表示方法。

改变了传统的那种将构件(柱、剪力墙、梁）从结构平面布置图中索引出来，再逐个绘制模板详图和配筋详图的繁琐方法。

平法适用的结构构件为柱、剪力墙、梁三种。

内容包括两大部分,即平面整体表示图和标准构造详图。

在平面布置图上表示各种构件尺寸和配筋方式。

表示方法分平面注写方式、列表注写方式和截面注写方式三种。

3。

常用构件代号在平法表示中，各种构件必须标明构件的代号,除表9-1中常用的构件代号外，又增加了在平法施工图中的常用构件代号,见表9—5：表9—5平法施工图的常用构件代号下面分别介绍柱、剪力墙、梁的平法施工图的绘制与阅读9。

5.2 柱平法施工图柱平法施工图的绘制是在柱平面布置图上采用列表注写方式或截面注写方式表达。

图9-19为柱平法施工图列表注写方式,图9—20为柱平法施工图截面注写方式。

它们的优点是省去了柱的竖、横剖面详图,缺点是增加了读图的难度.1。

柱平法施工图列表注写方式（1)柱平法施工图列表注写方式的主要内容柱平法施工图列表注写方式,包括平面图、柱断面图类型、柱表、结构层楼面标高及结构层高等内容,如图9-19所示。

图9—19柱平法施工图列表注写方式示例①平面图平面图表明定位轴线、柱的代号、形状及与轴线的关系。

如图中定位轴线的表示方法同建筑施工图.柱的代号为KZl，LZl等。

柱的集中标注详细解释
原位标注是《混凝土结构施工图平面整体表示方法制图规则和构造详图》中剪力墙、梁、板，柱平法标注表示的术语，可以理解为局部详细标注。

在剪力墙、梁、板，柱平法
施工图中表示时需要特别标注的内容，即单独的截面尺寸，配筋等。

区别于集中标注，更
具有单独性。

标注规定
剪力墙、梁、板，柱在平面整体则表示方法（以下缩写“平法”）中都存有原位标示，分散标示两个标示内容，但每个构件须要分散标示和原位标示的内容不一定相同。

下面就
是举例梁在平法施工图中分散标示和原位标示的内容。

一、梁支座上部纵筋，该部位含通长筋在内的所有纵筋。

二、梁下部纵筋多于一排时，用斜线‘/’将各排纵筋自上而下分离。

三、附加箍筋或吊筋，将其直接画在平面图中的主梁上，用线引注总配筋值，当多数
附加箍筋或吊筋相同时，可在梁平面法施工图上统一注明，少数与统一注明值不同时，再
原位引注。

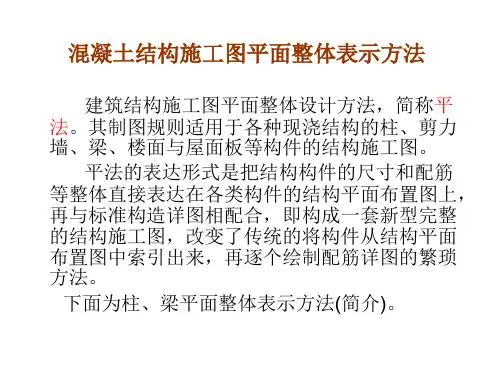

总说明（03G101-1）1.本图集是混凝土结构施工图采用建筑结构施工图平面整体方法的国家建筑标准设计图集。

建筑结构施工图平面整体设计方法（简称平法）对我国目前凝土结构施工图的设计表示方法作了重大改革，被国家科委列为《“九五”国家级科技成果重点推广计划》项目（项目编号：97070209A）和建设部列为一九九六年科技成果重点推广项目（项目编号：96008）。

平法的表达形式，概括来讲，是把结构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造图相配合，即构成一套新型完整的结构设计。

改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法。

2.本图集适用于非抗震和抗震设防烈度为6、7、8、9度地区抗震等级为特一级和一、二、三、四级的现浇混凝力框架、剪力墙、框架-剪力墙和框支剪力墙主体结构施工图的设计。

3.本图集包括常用的现浇混凝土柱、墙、梁三种构件的平法制图规则和标准构造详图两大部分内容。

4.本图集的制图规则，既是设计者完成柱、墙、梁平法施工图的依据，也是施工、监理人员准确理解和实施平法施工图的依据。

5.本图集的标准构造详图编入了目前国内常用的且较为成熟的构造作法，是施工人员必须与平法施工图配套使用的正式设计文件。

6．本图集标准构造详图的设计依据：（1）凝结构设计规范GB50010-2002；（2）建筑抗震设计规范GB50011-2001；（3）高层建筑混凝土结构技术规程JGJ3-2002J186-2002；（4）建筑结构制图标准（GB/T50105-2001。

7.本图集的制图规则和标准构造详图中未包括的抗震及非抗震构造详图，以及其它未尽事项，应在具体设计中由设计者另行设计。

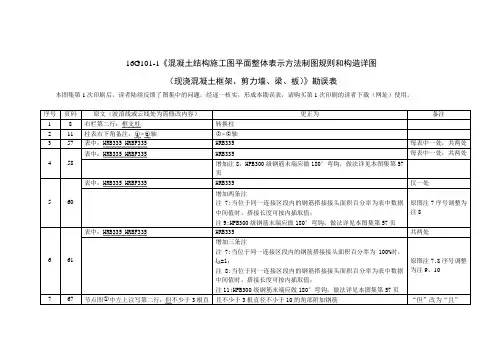

8.本图集提供的“标准构造详图变更表”，是为了在具体工程设计中需要对本图集的标准构造详图作某些变更，供设计者在结构设计总说明中写明变更内容时参考使用。

9.本图集尺寸以毫米为单位，标高以米为单位。

新建工程：工程名称、计算规则、工程信息、编制信息、完成一、前期准备：新建工程：工程名称、抗震等级、工程所采用的计算规则新建楼层：楼层的层数和层高、混凝土标号、保护层厚度楼层设置通过插入或删除楼层即可，插入地上楼层时选择首层点插入楼层输入底标高和层高，插入地下楼层时选择基础层点插入楼层。

新建楼层注意的内容：1、插入普通楼层（女儿楼单独为一层）2、基础层层高的含义：无地下室：从基础底面到首层结构地面有地下室：从基础底面到地下室结构地面3、混凝土标号、保护层的修改复制到其他楼层楼层缺省钢筋设置（首层，-0.10m~3.80m）二、软件做工程的流程1、新建轴网2、绘图输入框架结构：柱-梁-板-基础-其他零星结构框剪结构：墙-墙柱-墙梁-板-基础-其他零星结构砖混结构：砌块墙-构造柱-圈梁-板-基础-其他零星结构软件界面介绍：(菜单、导航栏、工具栏)1、新建轴网、绘制轴网：（轴网的定义:是工程的定位线。

）新建轴网-绘制轴网(选择轴网类型正交轴网、圆弧轴网、斜交轴网)-输入轴网上下开间及左右进深-点击绘图确认即可软件常用功能：左键：选取图元，支持点选、框选右键：确认、快捷菜单鼠标滚轴：向前推放大、向后推缩小按住拖动：平移双击：显示全屏钢筋类别：03G系列：钢筋级别：一级钢A、二级钢B、三级钢C柱钢筋生根构造底层钢筋构造中间层钢筋构造变截面钢筋构造、插筋构造、钢筋变化钢筋构造顶层钢筋构造箍筋钢筋构造非抗震框架柱钢筋构造框支柱钢筋构造2、柱：定义-绘图-统计计算量定义柱、输入信息、点击绘制即可,如要查看钢筋量直接点汇总计算即可。

(蓝色为公有尺寸，黑色为私有尺寸，通过查改标注来修改柱子偏心)计算查量：（汇总计算、查看钢筋量、编辑钢筋）3、统计计算报表查量小结：构件绘制：定义——绘图剪力墙墙身钢筋。

混凝土结构施工图平面整体表示方法制图规则和构造详图混凝土结构施工图是工程设计的重要一环，它直接关系到施工的质量和效率。

在混凝土结构施工图中，平面整体表示方法和构造详图的制图规则是非常重要的，它们直接关系到施工图的准确性和可读性。

下面将详细介绍混凝土结构施工图平面整体表示方法制图规则和构造详图的相关内容。

首先，混凝土结构施工图的平面整体表示方法制图规则包括建筑平面图、结构平面图和设备平面图。

建筑平面图是指建筑物在水平方向上的布置平面图，它包括建筑物的外形尺寸、内部空间布置、墙体、柱、梁等构件的位置和尺寸等内容。

结构平面图是指建筑物结构在水平方向上的布置平面图，它包括结构柱、梁、板、墙等构件的位置和尺寸，以及构件之间的连接方式等内容。

设备平面图是指建筑物内部设备在水平方向上的布置平面图，它包括各种设备的位置、尺寸和管道、电气线路等的布置情况。

其次，混凝土结构施工图的构造详图是对结构平面图的详细展开，包括结构柱、梁、板、墙等构件的详细尺寸、钢筋布置、配筋要求等内容。

构造详图的制图规则包括图幅比例、标注方式、尺寸标注、钢筋标注、构件标记等方面。

在制作构造详图时，需要按照相关标准和规范进行，保证图纸的准确性和规范性。

在混凝土结构施工图的制作过程中，需要严格按照相关规范和标准进行，保证图纸的准确性和可读性。

在平面整体表示方法中，需要清晰表达建筑物的布置和结构的分布，保证各个平面图之间的一致性和协调性。

在构造详图的制作中，需要注重细节，保证图纸中的尺寸、标注、标记等内容的准确性和规范性。

总之，混凝土结构施工图的平面整体表示方法制图规则和构造详图是施工图中的重要内容，它们直接关系到施工的质量和效率。

在实际制图过程中，需要严格按照相关规范和标准进行，保证图纸的准确性和规范性。

只有如此，才能保证混凝土结构施工图的质量和可靠性，为工程施工提供可靠的依据。
